Устройство горелки
Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.
В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:
- вентиляторные (надувные);
- атмосферные.
Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.
Атмосферная горелка
Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

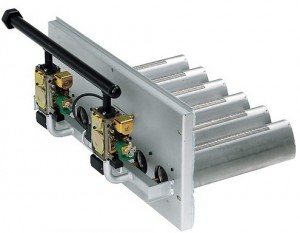

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки
Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается
По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.
Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании.
Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.
Вентиляторная горелка
Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.
Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.
Обычно вентиляторная горелка является целым блоком, включающим в себя:
- газовый фильтр, при помощи которого топливо очищается дополнительно;
- особое реле, реагирующее на резкие скачки давления газа в магистрали;
- редуктор, отвечающий за процесс стабилизации давления газа на выходе из горелки;
- регулятор, регулирующий подачу топлива;
- регулятор, регулирующий давление топлива;
- реле, регулирующее работу непосредственно вентилятора.
Атмосферная и наддувная горелка
Атмосферную горелку отличает простота конструкции. Воздух, необходимы для образования смеси, забирается с комнаты, где расположена печка, естественными путями. Чтобы система функционировала, сложная автоматическая составляющая не требуется. Горелка энергонезависима. Схема на фото ниже.

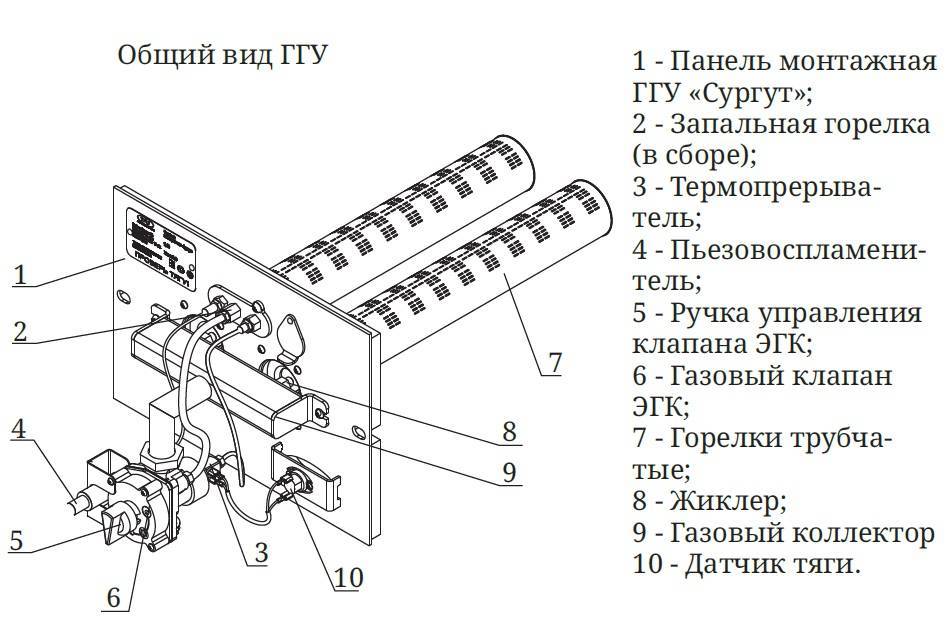

К недостаткам атмосферных горелок можно отнести лишь соблюдение к требованиям по циркуляции воздуха, а именно, присутствие в нем достаточного количества кислорода. Новые модели уже оборудованы специальными датчиками, которые прекращают подачу газового компонента, если уровень кислорода слишком низкий.
Для нормальной работы газогорелочной установки необходима хорошая тяга. Мощность ее невелика, поэтому такой тип горелок больше подходит для небольших водонагревательных колонок. Процесс горения зависит от высоты давления топлива в газомагистрали и скорости ее сжигания. Атмосферная горелка подходит для банной печи, если помещение имеет хорошую вентиляцию и квадратуру от 12 м 2 . Кроме того, она должна работать только на газу.

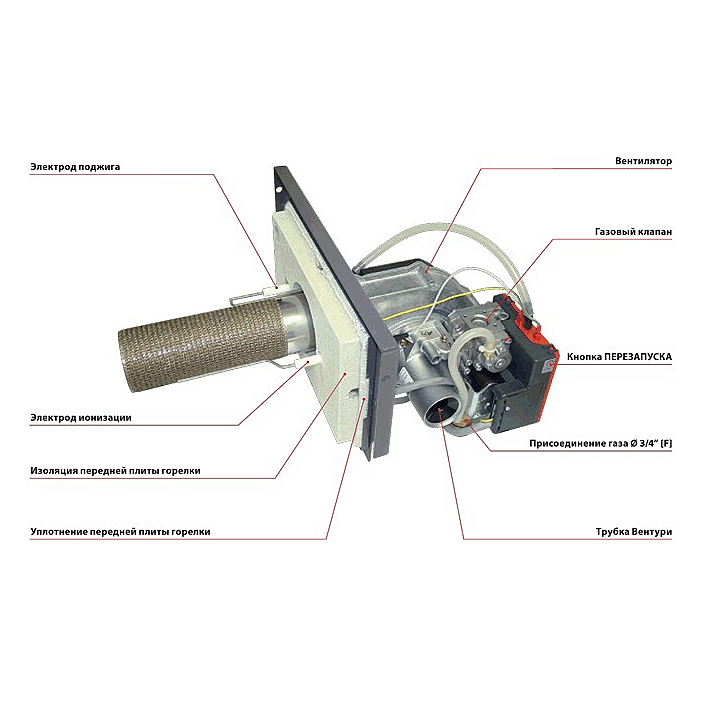

Блочная (или наддувная) газовая горелка – конструкция сложнее, требующая автоматического контроля. Воздух нагнетается в камеру топки принудительно. Чтобы создать необходимое давление и регуляцию напора пламени, используется вентилятор. Подобные системы устанавливают для бытовых печей или банных.
Воздух нагнетается из улицы. Конструкция не требует серьезного контроля кислорода. Блоком управления производится полный контроль процесса горения. В аварийной ситуации подача газа прекращается (спад давления в газомагистрали, затухание огня, прекращение подачи электроэнергии).
Для домашней бани потребуется высокотемпературная горелка, мощностью в 35-100 кВт. Если печка устанавливается в дом, газ должен подаваться под давлением в 2 кПа по полудюймовой трубе. Это даст 115-350 кВт. Расчеты делают исходя из пропорции 1 кВт на 10 м 2 . Наддувные газогорелки могут быть комбинированными или газовыми.
Общие правила устройства дымохода для печи
Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.
Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально
Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:
- Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
- Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.
Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.
Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.
Как выбрать горелку
При выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.
Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).
Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.
Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.
Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:
- пьезоэлектрический розжиг;
- регулировка температуры теплоносителя – от 40 до 90?;
- регулировка подачи газа к запалу;
- регулировка газового потока;
- возможность работы при пониженном давлении газа;
- автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.
Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.
Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.
Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.
Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.
Читайте эту нашу статью, если Вы делаете выбор экономичных газовых котлов отопления для частного дома.
Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.
Видео газовые горелки для котлов отопления. Переделка.
Технические характеристики:
| Модель | Габариты (ВхШхГ), мм | Масса, кг | Тепловая мощность, кВт | Номинальное давление, кПа | Размер резьбы |
| АГГ-13П | 194х310х734 | 4 | 13 | 1.5 | 3/4 |
| АГГ-20П | 194х310х850 | 5 | 20 | 1.5 | 3/4 |
| АГГ-26П | 194х310х734 | 5 | 26 | 1.5 | 3/4 |
| АГГ-40П | 194х310х850 | 6 | 40 | 1.5 | 3/4 |
| Комплект переналадки к АГГ-13П с редуктором | |||||
| Комплект переналадки к АГГ-20П | |||||
| Комплект переналадки к АГГ-20П с редуктором | |||||
| Комплект переналадки к АГГ-40П с редуктором |
Является комплектующим для:
К сожалению, в регионе “Республика Удмуртия” нет магазинов с нашей продукцией
Проибрести продукцию “Теплодар” вы можете следующими способами:
1. Сделать заказ на заводе “Теплодар” в Новосибирске Доставим транспортной компанией.
2. Обратиться в ближайшие магазины в соседнем регионе О возможности доставки уточняйте в магазинах.
К сожалению, в регионе “Республика Удмуртия” нет магазинов с нашей продукцией
Проибрести продукцию “Теплодар” вы можете следующими способами:
1. Сделать заказ на заводе “Теплодар” в Новосибирске Доставим транспортной компанией.
2. Обратиться в ближайшие магазины в соседнем регионе О возможности доставки уточняйте в магазинах.
Какую газовую горелку выбрать для отопления
Заводские газовые печи для дома или дачи по своей конструкции во многом похожи. Почти все они имеют камеру сгорания (или теплообменник), корпус/кожух, систему дымоудаления, отводящие плоскости/проёмы/отверстия для горячего воздуха, автоматику. Но есть ключевой элемент, который в том или ином виде применяется во всех приборах.
Назначение устройства
Горелка – это сердце любого агрегата для газового отопления, от которого зависит КПД, мощность генератора тепла, экономичность, безопасность, общая функциональность. Именно в ней происходит смешивание газообразного топлива с кислородом, и в ней же находится автоматика и основные управляющие механизмы, которые обеспечивают устойчивое горение в различных режимах. Одни и те же модели горелок, в принципе, могут применяться и в котлах, и в печах.

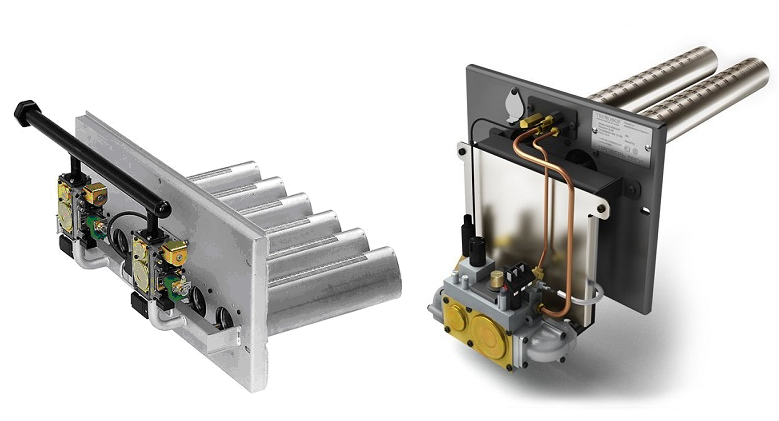

Одноступенчатая атмосферная горелка проста в эксплуатации, она хорошо сочетается с отопительным щитком, не нуждается в подключении к электрической сети
Устанавливается газовая горелка в печь с лицевой стороны, примерно на том месте, где обычно в дровяных печках располагается дверца топки. Важным техническим показателем горелок является номинальная мощность (указывается в кВт), которая в первую очередь зависит от способности конкретной модели горелки сжигать заданное количество газа за определённое время.
Виды газовых горелок для печей
По типу управления тепловой мощностью горелки бывают:
- одноступенчатые (автоматика включает или выключает подачу топлива);
- двухступенчатые (отопительное устройство может перейти в режим экономного прогрева, например, со 100% на 40%);
- плавающая регулировка (мощность изменяется плавно – в пределах 10-100%).
По типу подачи воздуха газовые горелки для печей разделяются на:
- атмосферные (воздух засасывается «самотёком» под действием тяги, нет привязки к электричеству, КПД не более 90%);
- наддувные (вентилятор подаёт воздух при закрытой камере, есть зависимость от электроснабжения, КПД – выше 95%).
Обратите внимание! В каменных теплоёмких устройствах (особенно при большой мощности), или если изготавливается газовая плавильная печь своими руками – горелка может перегреваться, поэтому необходимо применять модели устойчивого к высоким температурам типа «НТ». По типу розжига горелки делятся на изделия, оснащённые:. По типу розжига горелки делятся на изделия, оснащённые:
По типу розжига горелки делятся на изделия, оснащённые:
- электронным розжигом (нет постоянно горящего запальника, зависим от электричества);
- пьезорозжигом (нет привязки к электросети).

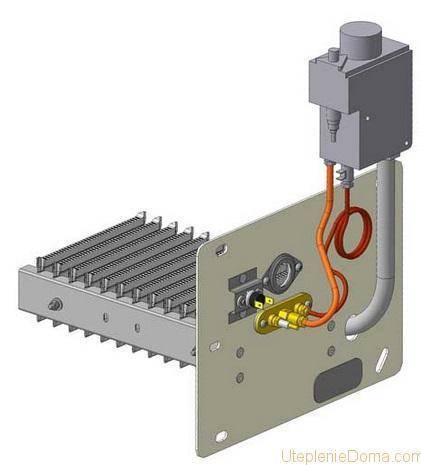

По такому принципу действует атмосферная горелка
Также, чтобы тело отопительного устройства (например для бани) равномерно прогревалось, нужны горелки, которые лучше распределяют пламя. Как выход из положения используются различные рассекатели факела или распределяющие трубки (как в обычной кухонной духовке).
Отопление газом будет эффективным и безопасным, только если при разработке и монтаже системы будут соблюдаться все технические требования. Это тот редкий случай, когда никак не обойтись без специалистов в своей области.
Газовые горелки могут быть атмосферными и наддувными. Первые более простые по конструкции, вторые – имеют большую степень функциональности.
Вентиляторные устройства
Устройства этого типа еще называют наддувными, или дутьевыми, так как воздух подается в камеру сгорания с помощью встроенных вентиляторов. При их использовании повышается КПД газового агрегата, что положительным образом влияет на экономичное расходование топлива. Если атмосферные горелки входят в комплектацию газового котла, то вентиляторная является дополнительным оборудованием и приобретается отдельно.
Используют данные устройства в агрегатах с закрытой камерой сгорания. Примечательно, что воздух подается в горелку дозированно, при этом смешивание газа и воздуха происходит мгновенно.
Современные газовые горелки для котлов отопления отличаются высоким уровнем автоматизации. Они представляют собой блок, в котором само устройство для сжигания газа совмещено с вентилятором. А автоматика обеспечивает безопасную эксплуатацию газового оборудования.
Вентиляторные устройства
Вентиляторные горелки разделяются на вихревые и прямоточные. Вихревые устройства оборудованы выходными отверстиями только круглого сечения. У прямоточных наддувных устройств эти элементы могут быть круглыми, в виде щели или прямоугольного сечения.
В фитильных приборах вентиляторного типа топливо сгорает в изолированной камере, что обеспечивает дополнительную безопасность при эксплуатации котла. К достоинствам данных устройств можно отнести и высокий КПД газовых агрегатов, обусловленный особой конструкцией теплообменника.
К недостаткам элементов вентиляторного типа относятся:
- высокий уровень шума, производимого встроенным вентилятором
- энергозависимость
- излишний расход электричества
- высокая стоимость в сравнении с агрегатами, оборудованными атмосферными горелками
Уровень шума создает в большей степени не вентилятор, а поток газа и воздуха, выходящий под давлением из сопла горелки. Для уменьшения этого недостатка в современных отопительных котлах устанавливают глушитель.
Однако, несмотря на недостатки и повышенную стоимость, вентиляторные горелки увеличивают производительность газового котла. Они могут быть использованы, если вместо газа применяется мазут или солярка, дрова или уголь. Если топливом является газ, то наддувное устройство эффективно работает при любом давлении газа в магистральных трубопроводах.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Правила эксплуатации
Включать отопление надо постепенно начиная с минимальной интенсивности прогрева. Процесс разогрева должен идти непрерывно, плавно, но неуклонно. В печах, которые не позволяют регулировать мощность, работают циклически, включая и отключая устройство
Максимально важно это для кирпичных очагов. Мощный беспрерывный разогрев охлажденного кирпича может спровоцировать появление трещин. Обязательно следует соблюдать предписанные сроки эксплуатации
Пользоваться газовой горелкой нужно 8-15 лет. Далее их обязательно заменяют. В идеале ремонт и сервисные работы, как и сам монтаж, должны выполнять квалифицированные специалисты газового хозяйства
Обязательно следует соблюдать предписанные сроки эксплуатации. Пользоваться газовой горелкой нужно 8-15 лет. Далее их обязательно заменяют. В идеале ремонт и сервисные работы, как и сам монтаж, должны выполнять квалифицированные специалисты газового хозяйства.
Атмосферные горелки можно применять при трех условиях:
- поддержание тщательно контролируемой тяги;
- приличная вентиляция в помещении;
- минимальный объем комнаты не менее 12 м3.
Если печь с газовой горелкой изначально рассчитывается или переводится на применение сжиженного горючего, необходимо заботиться о безопасном размещении баллона. Необязательно под него отводить обособленное помещение, можно обойтись и металлическим шкафом. Резервуар (газгольдер) ставят строго под землей минимум в 5 м от дома и других построек.
Нельзя применять устройства:
- поврежденные механически;
- с нарушенной герметичностью соединений;
- после утери технического паспорта.
Когда наступает отопительный сезон, проверяют состояние дымоходов и вентиляции; при сбое в них нормальная работа горелки не гарантирована. Перед каждым розжигом оценивают тягу в дымоходе и регулируют сами устройства. Топочные отсеки и помещения проветривают минимум 5 минут. Розжиг основного крана производится лишь при стабильно горящем запальнике. Если он тухнет, необходимо перекрыть кран, вновь проветрить топку и продублировать все прежние манипуляции с нуля.
Отключают газифицированную печь, закрывая кран главной горелки. Лишь во вторую очередь запирают кран на вводе в печь. Нельзя зажигать устройство при возникновении обратной тяги. Следует внимательно контролировать цвет пламени и его внешний вид – при таких проблемах надо немедленно отключить прибор и проверить его. Кран запускаемой горелки без розжига можно держать открытым максимум 5 секунд.
Обзор газовых горелок в видео ниже.
Обзор на газовые горелки САБК 3ТБ4 П, САБК 4ТБ 2П, УГ САБК ТБ 16 1, УГ САБК ТБ 12 1
Самостоятельное изготовление газовых горелок: делать или нет
Еще один момент: на использование самодельной горелки вы никогда не получите разрешение. Можно, конечно, поставить оборудование самовольно, но слишком уж велики штрафы.
Газовые печи не спроста называют в народе «бомбами» — а все из-за того, что люди привыкли доверять продавцам на слово и приобретали в свое время печи сомнительного происхождения. Из-за чего — взрывы, пожары, ожоги. Из-за чего — распространенный миф о том, что газовая и электрические печи для парных — табу.
У каждой горелки для газовой печи есть свое определенное значение расхода топлива, что и определяет экономичность и мощность агрегата. Так, для небольшой баньки достаточно будет газовой горелки для котла с расходом 1,5-4,5 куб.м. в час. Причем приобрести ее нужной мощности можно и к уже имеющейся печи – это заменяемый элемент
Но важно, чтобы при этом полностью совпали характеристики резьбового соединения самой горелкой и источника подачи газа к котлу
И, наконец, все газовые печи для бань обязательно имеют документацию с подтверждением государственного стандарта безопасности и качества – если таковой у продавца не обнаружилось, его магазин тогда лучше обходить десятой стороной.
https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin
Абсолютно недопустимы для парной и горелки для котлов непонятного производства, с повреждениями или негерметичным соединением, без техпаспорта или после окончания допустимого срока эксплуатации
Одним словом, горелка для банной газовой печи должна находиться в безупречном состоянии и периодически подвергаться профилактическому просмотру – это важно для здоровья и жизни отдыхающих в бане людей
Газодровянные банные печи – это современные универсальные конструкции, которые отличаются от традиционных возможностью использования в них разного рода топлива: и природного газа, и жидкого углеводородного газа, и дров. Все это обеспечивается тем, что у газодровянных печей есть дополнительные съемные элементы – приспособления для твердого топлива и газогорелочное оборудование.
К процессу монтажа газовой печи подходить нужно ответственности – от этого зависит и эффективность работы печки, и безопасность ее использования. Лучше всего доверить это квалифицированным работникам – такие услуги предлагают все фирмы-продавцы. И в любом случае в процессе установки нужно проследить вот за чем:
- Расстояние от стены до печи должно быть не меньше 5 метров, причем сами стены обязательно делаются из несгораемых материалов или оббиваются такими.
- Огнеупорное основание печи должно выступать не менее, чем на 10 см от всех ее краев.
- Размеры проема для горелки без накладки должны быть такими: 47-55 см высотой и 35-45 см шириной; с накладкой: 61,5-68 см высотой и 51,5-66,5 см шириной.
Пример разметки проемов для установки печки. В зависимости от модели они могут варьироваться
В предбаннике же обязательно нужно сделать вытяжную вентиляцию и окно с форточкой – газ все-таки. Двери нужно делать открывающимися наружу, а высоту дымовой трубы планировать не меньше, чем 5 метров от уровня горелки
Очень важно: место присоединения печки к дымоходу должно быть идеально герметичным
Примерная схема установки газовой печки и ее конструкционные составляющие
Если вы думаете, стоит ли приобретать в баню такую печь, не сомневайтесь: газовые банные печи не только проще и дешевле в эксплуатации – они еще и чище, и экологичнее, и намного функциональнее.
Правила безопасности при использовании горелок
Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами. При эксплуатации газового оборудования следует придерживаться следующих правил:
При эксплуатации газового оборудования следует придерживаться следующих правил:
- Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
- Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
- Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.
Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.
По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом
Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:
- соблюдение правил подключении газовой горелки;
- соответствующая конструкция дымового канала, его качественная изоляция;
- установка искрогасителя на верхушке дымохода.
Это минимальное количество требований для установки дутьевых газовых горелок.
Для атмосферных предъявляются дополнительные требования:
- наличие регулируемой тяги;
- обеспечение хорошей вентиляции;
- объем помещения, в котором установлено газогорелочное устройство, от 12 м3.
В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.

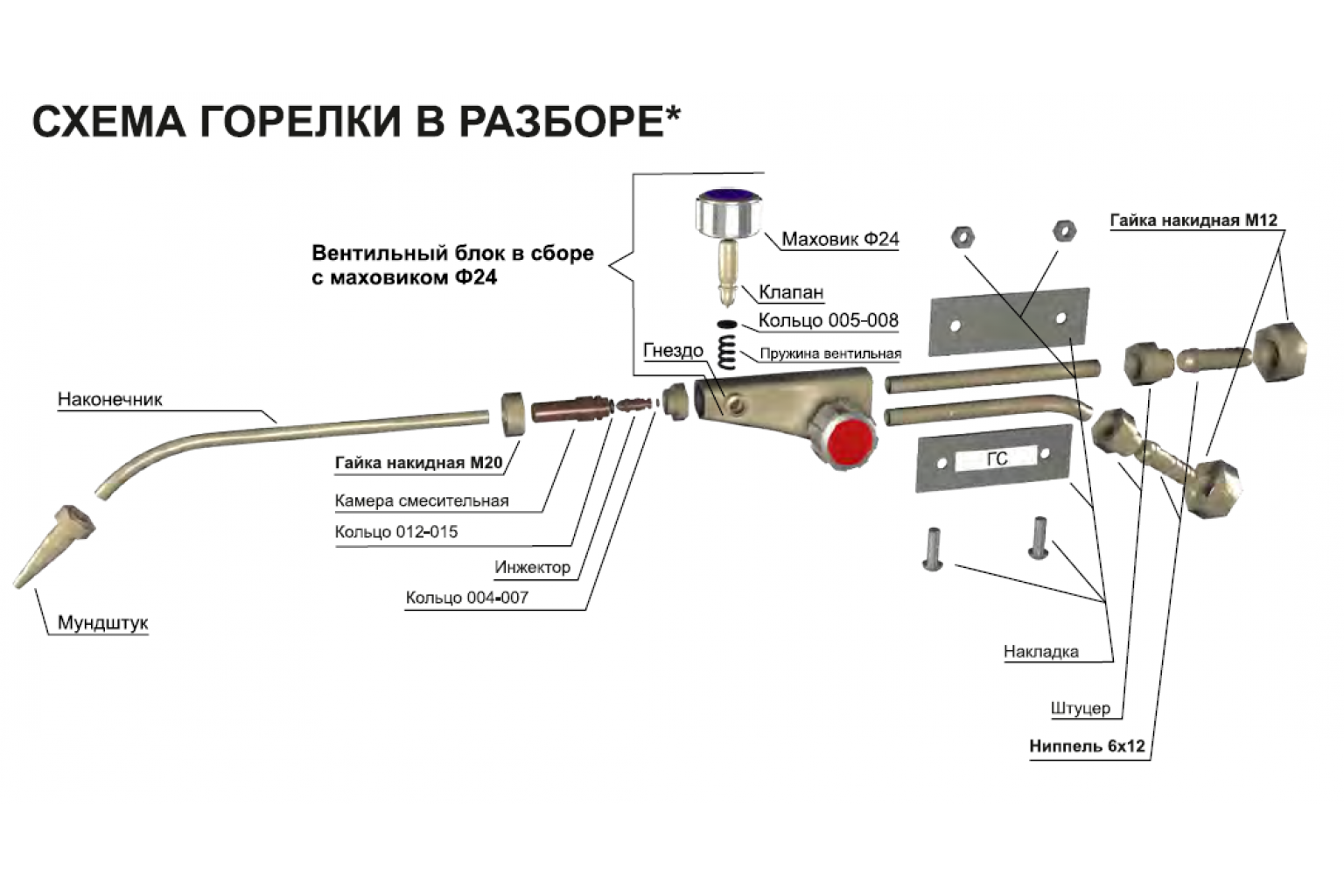

Газовая горелка своими руками
Итак, рассмотрим, как делаются газовые горелки для котлов отопления своими руками. Самодельную газовую горелку для твердотопливного котла можно собрать на базе вентиля от кислородного баллона, например, ВК-74. Его выходной патрубок следует оснастить самодельным штуцером, который посредством резинотканевого шланга можно будет подключить к редуктору.
На входном патрубке, предназначенном для ввинчивания в баллон, нужно установить колпачок с отверстием для подключения жиклера. Последний может быть позаимствован у газовой плиты или паяльной лампы.
К колпачку необходимо приварить сопло – отрезок стальной трубы длиной 100 мм, толщина стенки которой составляет 2 мм.
Между колпачком и соплом должен остаться зазор в 15 мм, через который будет осуществляться забор воздуха, поэтому сначала к колпачку нужно приварить три отрезка толстой проволоки, а уже к ним – трубу-сопло.
Поджигается самодельная горелка в три приема:
- Открываем кран на магистрали газоснабжения или на баллоне (в случае использования сжиженного газа).
- Подносим к соплу спичку, зажигалку или горящий фитиль из бумаги.
- Открываем вентиль.
Мощность данного устройства можно регулировать, закрывая или приоткрывая вентиль. Наиболее горячей является зелено-голубая часть пламени.
Настройка сопла состоит в том, чтобы расположить факел в его центре. Для этого несколько подгибают держатели из проволоки.
Если горелка нужна для работы, к ее соплу следует приварить наконечник, изогнутый под углом 45 градусов.
Основой для самодельной газовой горелки может выступать и стальной баллонный вентиль. На его патрубок навинчивают заглушку с проделанным в ней отверстием под жиклер. В данном случае «донором» жиклера служит паяльная лампа, сопло которой имеет диаметр 0,8 мм. Сопло самой горелки должно иметь диаметр 30 мм. Меняя его длину при помощи насадок, можно регулировать величину факела. Роль регулятора может играть вентиль.
Форсунка к баллону с пропаном: что это такое?
Газовые горелки не просто выполняют функцию сопла, куда подаётся газообразное горючее, а смешивают газ и кислород из воздуха, обеспечивая стабильный состав топлива для устойчивого сгорания.
Газовоздушная смесь подаётся к выходным патрубкам, где зажигается от искры пьезоэлемента или электричества.
Для максимального удобства, надёжности и безопасности многие устройства комплектуются специальными аппаратами, автоматизирующими работу.
Горелки формируют открытое пламя, от них зависит безопасность работы котла отопления, расход газа, широта диапазона регулировок. По принципу нагнетания воздуха в топливный поток устройства для автономных систем делятся на две группы: атмосферные и турбированные (дутьевые).
Важно! Горелки для отопления работают на газе природном (магистральном) и сжиженном, который поставляется в специальных баллонах. Использование этого топлива экономически выгодно и безопасно, особенно для автономных систем

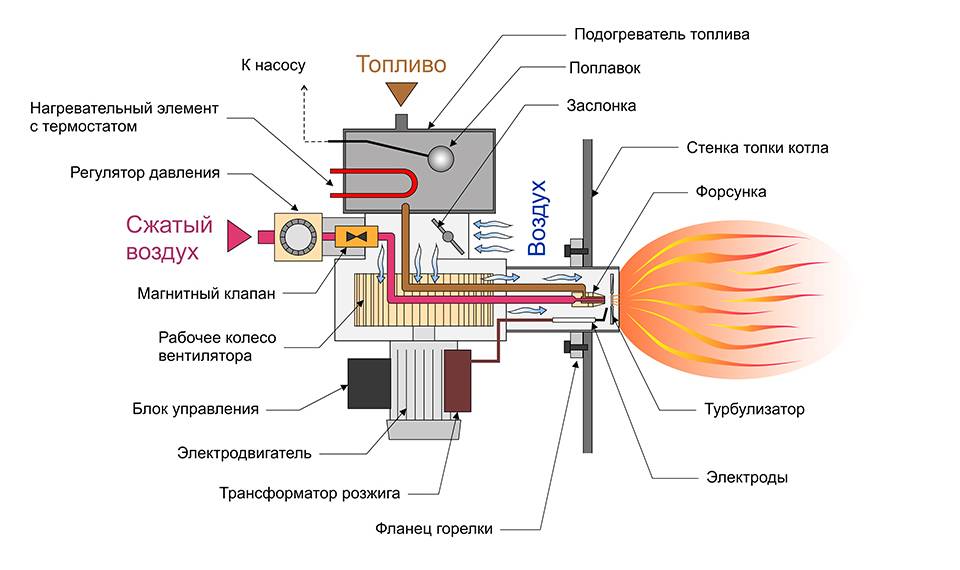

Турбинные горелки
Турбинные установки для отопительных систем имеют достаточно сложную конструкцию. Устройство газовой горелки для котла отопления включает в себя:
- Электродвигатель с роторным вентиляторным колесом.
- Сервоприводы воздушной решетки и газового дросселя.
- Смесительное устройство.
- Датчик контроля пламени.
- Электроды электро – или пьезоподжзига.
Особенностью турбинных моделей является наличие в конструкции газового модуля: с топливным фильтром, редуктором давления, прибором, регулирующим расхода газа, автоматикой, которая контролирует зависимость между частотой вращения вентилятора и подачей топлива, а также отвечает за отключение подачи газа на горелку при остановке турбины. Чаще всего, оборудование такого типа устанавливаются в котлоагрегатах с закрытой топливной камерой и установленным дополнительным вентиляторами для принудительного удаления продуктов сгорания газовоздушной смеси.
Основные достоинства турбинных устройств:
- Высокие показатели безопасности использования благодаря системе контроля и безопасности.
- Уверенная работа при низком давлении природного газа в газопроводе.
- Нет необходимости в стационарном дымоходе.
Кроме этого, при использовании вентиляторных моделей не нужна ручная регулировка газовой горелки котла. В конструкции турбинной горелки предусмотрена воздушная заслонка, положение которой регулируется посредством сервопривода, отвечающего за объем воздуха в газовоздушной смеси.
Недостатки турбинных моделей:
- Высокая стоимость, которая в разы выше, чем у атмосферных горелок.
- Высокий уровень шума, создаваемый при роботе турбины и дополнительного вентилятора.
Совет: для работы систем защиты и турбины, данному прибору требуется электричество. Именно поэтому, чтобы исключить риск, связанный с энергозависимостью, рекомендуется подключение через источник бесперебойного питания.
Существует еще один тип горелок – диффузно-кинетические. Принцип создания газовоздушной смеси следующий: необходимый для поддержания процесса горения кислород, одновременно поступает в топливную камеру и непосредственно в факел. Такие устройства практически не применяются в бытовых отопительных системах.
Сегодня, большинство производителей отопительных систем наладили выпуск комбинированных горелок, которые позволяют без переналадки системы и дополнительного оборудования, в качестве топлива использовать практически любой вид топлива.
Что представляет собой газовая горелка и из чего она состоит
У любого приспособления, предназначенного для сжигания жидкого и газообразного топлива, есть основной узел – это горелка. Она отвечает за формирование равномерного пламени. Топливная смесь может быть разного качества, но хорошо продуманный способ подачи топлива обеспечит полное сгорание любой горючей смеси.
Атмосферные газовые горелки для котлов имеют очень простую конструкцию
Важнейшие показатели качественного устройства для сжигания газа – бесшумная работа и отсутствие выделения вредных соединений при сжигании топлива, в частности угарного газа. Современная бытовая газовая горелка для котла отопления – простое устройство, прошедшее длительный процесс модернизации. Некоторые старые конструкции, выпускаемые в советские времена, издавали много шума и были далеко не безопасны, особенно при сильном ветре.
На многие показатели, включая уровень шума, влияют конструктивные особенности камер сгорания. В новых образцах горелок много внимания уделяется удобству розжига и равномерной подаче пламени. Конструктивные особенности газовой горелки для отопления помещений очень простые:
- поджигание газа обеспечивается системой розжига;
- газ воспламеняется в форсунке;
- автоматика призвана контролировать основные показатели: температуру, равномерность распределения газа, аварийное отключение;
- наличие огня контролируется специальным «датчиком пламени».
Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:
Уровень шума газовой горелки зависит от конструкции камеры сгорания
- схемы получения тепла;
- рациональный приток кислорода;
- способы отведения копоти и углекислого газа.
Горелки газовые для котлов: основные требования и схема работы
Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.
Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.
Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.
Правильно продуманный способ подачи топлива обеспечит полное его сгорание
Основные требования, предъявляемые к горелке для котла:
- доступность для самостоятельной установки;
- понятная схема конструкции;
- продолжительный период эксплуатации;
- надежность эксплуатации;
- незначительный шумовой порог;
- удобство переключения режимов;
- возможность работы на другом виде топлива;
- полное сгорание газа;
- высокие экологические показатели (выделяется мало вредных продуктов горения).
Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.
