Теплообменники
Основным элементом отопительных котлов являются теплообменники. Именно теплообменники призваны передавать энергию от сгоревшего топлива к теплоносителю. Естественно для выполнения этой функции используется металл:
Сталь – теплообменники из стали просты в изготовлении, следовательно, недороги. Однако сталь ржавеет, поэтому срок службы стальных изделий невелик, а вес большой. КПД уступает всем прочим материалам. Стальные изделия предпочитают отечественные производители котлов;
Медь – очень удобный материал для теплообменника, не поддается коррозии, быстро нагревается и остывает
Медные теплообменники чаще всего используют в импортных котлах;
Чугун – также не подвержен коррозии, но из-за хрупкости и при недостаточно осторожной эксплуатации на нем появляются трещины. Трещины могут появиться и из-за неравномерного прогрева при образовании накипи во время длительной эксплуатации.
ВАЖНО! Обязательная промывка теплоносителя. Если носитель вода, то раз в год
Если антифриз, то раз в два года.
Причины, по которым электроподжиг может не сработать
В некоторых случаях пользователям проточного водонагревателя не удается включить свое устройство. Что может послужить причиной того, что не работает электроподжиг газовой колонки? Ответов на этот вопрос много:
- Отключили воду или газ – следует проверить их наличие в централизованной магистрали.
- Батарейки сели и требуют замены.
- Забился газовый или водяной фильтр (при наличии) – нужно осмотреть их и, при необходимости, прочистить или заменить на новые.
- Недостаточный водяной напор (особенно он негативно влияет на колонки с турбинным электроподжигом). Если вода еле течет, то напора не хватит, чтобы устройство включилось. Чаще эта проблема возникает в сельской местности или домах старой постройки.
- Температура воды, установленная на колонке, слишком низкая – следует проверить, какой температурный показатель установлен.
- Вышел из строя вентилятор коаксиального дымохода.
- Отсутствует тяга в дымоходе и датчик тяги блокирует работу колонки. В этом случае необходимо проверить дымоход на наличие засора или возникновения обратной тяги. Случается, что ветер задувает в дымоход и тушит горелку.
- Нет достаточного притока свежего воздуха – следует проверить работоспособность вентиляции и открыть форточку.
- Теплообменник сильно забился накипью и известковым налетом. Это может стать причиной низкого напора воды и привести к тому, что колонка не включается. Проблема решается прочисткой контура. Для этого существуют специальные чистящие средства.
Чтобы предупредить появление неисправностей, следует выполнять рекомендации по уходу за газовой колонкой от производителя. Также желательно установить на входной водяной патрубок фильтр.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Устройство и принцип работы коаксильного дымохода
Внутренняя, меньшая по диаметру труба, выполняет функции отведения отработанных газов на улицу. Внешняя труба, в свою очередь, предназначена для закачки свежего воздуха из атмосферы.
Как правило, длина всего устройства не превышает двух метров. Наиболее распространенный тип установки – горизонтальный, сквозь стену. Также можно встретить вертикальный тип монтажа через потолочное перекрытие и кровлю.
Примите к сведению: благодаря уникальной конструкции, котлы, оснащенные коаксильным дымоходом, обладают рядом преимуществ. Так как воздух подводится из атмосферы, отпадает необходимость проветривать помещение.
Также благодаря тому, что воздух, приходящий из атмосферы, непосредственно соприкасается с отводящей трубой, он приобретает дополнительное тепло, еще до начала процесса подогрева.
Системы безопасности
Как было сказано выше, газовое топливо является потенциально опасным, поэтому крайне важно, чтобы газовый водонагреватель был оснащен совершенной автоматикой безопасности
- Датчик тяги: по его сигналу блокируется подача газа, если по каким-либо причинам уменьшается пропускная способность дымохода. Таким образом предотвращается попадание в помещение угарного газа.
- Датчик пламени: срабатывает при самопроизвольном затухании главной горелки или запальника. Эти сенсоры бывают двух типов: термопары и ионизационные. У вторых время срабатывания меньше.
- Датчик перегрева: как ясно из названия, ограничивает нагрев воды.
Датчик давления блокирует подачу газа при разгерметизации водопроводного контура.
Датчики безопасности
Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.
При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.
Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.
Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки
Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.
Подробнее о назначении и месте расположения датчиков — в таблице ниже.
| Название датчика | Место расположения и назначение датчика |
| Датчик тяги дымохода | Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе |
| Газовый клапан | Находится в патрубке для подачи газа. Отключает колонку при падении давления газа |
| Датчик ионизации | Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе. |
| Датчик пламени | Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига |
| Клапан сброса | Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе |
| Датчик потока | Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение |
| Датчик температуры | Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше) |
| Датчик пониженного давления | Не даст колонке включиться при пониженном давлении воды в трубах. |
Мощность газовых колонок
Мощность газовой колонки указывают в кВт. Она напрямую связана с производительностью оборудования и свидетельствует о том, сколько литров воды в минуту сможет подогревать колонка. Стоит отметить, что лучшая газовая колонка – это не обязательно самое мощное устройство. Все зависит от того, сколько людей живет в квартире, и сколько из них может одновременно пользоваться горячей водой (или же сколько смесителей с горячей водой установлено). Считается, что один смеситель способен пропускать 6-7 л/мин. Достаточно умножить этот параметр на количество кранов, накинуть небольшой запас и получить результат. Мощность указывается либо на самой колонке, либо в технической документации на нее. Например, колонка мощностью 23-24 кВт позволяет нагревать около 14 л воды в минуту до температуры около 25 градусов.
По мощности колонки делятся на несколько типов:
- 17-20 кВт – минимальная мощность, достаточная для снабжения одной точки водозабора, т.е. можно будет либо комфортно принять душ, либо помыть посуду – и то, и то одновременно сделать будет затруднительно. Их производительность – 9-10 л/мин, не более. Вариант для небольшой семьи или одного человека;
- 20-26 кВт – колонки средней мощности, нагревают 15-20 л/мин и подойдут для нагрева воды до комфортной температуры для 2-3 точек водопотребления. Наиболее популярный вариант;
- более 26 кВт – мощные агрегаты для больших семей и частных домов.
В погоне за мощностью не теряйте здравый смысл и не забывайте учитывать показатель давления воды. Нет смысла брать колонку, рассчитанную на нагрев 25 литров воды в минуту, если водопроводная сеть не способна обеспечить подобный напор.
Достоинства и недостатки
В пользу газовой колонки можно привести несколько аргументов:
- Газ на сегодняшний день является самым оптимальным видом топлива: он намного дешевле электричества и его не нужно складировать и подкладывать вручную в топку, как дрова или уголь. Нагретая в газовом проточном водонагревателе вода получается дешевле той, которую поставляют по централизованной системе горячего водоснабжения.
- Колонка занимает меньше места, чем накопительный водонагреватель (бойлер).
- Все водонагреватели проточного типа способны подавать горячую воду потребителю непрерывно и сколь угодно долго.
- Даже при мощности выше средней колонку можно запитать от бытовой сети газоснабжения. Электрический же «проточник» можно подключить не везде, при этом к нему нужно прокладывать отдельный кабель.
Колонка газовая
Вместе с тем, приходится учитывать и некоторые недостатки:
- Установить колонку, как и любой газовый прибор, можно только с разрешения местной службы газового хозяйства, причем делать это могут только специалисты.
- Для удаления продуктов сгорания газа требуется подключение к дымоходу, причем использовать в этом качестве вентиляционный канал не разрешается. Таким образом, обычную колонку на естественной тяге (бывают еще с принудительным дымоудалением) можно установить только в той многоэтажке, где это было предусмотрено заранее, то есть в стенах которой наряду с вентканалами заложены каналы дымоотводящие. Правда, существуют колонки, продукты горения от которых, как и от газовых плит, разрешается не удалять, но они имеют очень маленькую мощность («Нева-3001», например).
- Газовое топливо является потенциально опасным: оно может взрываться и вызывать отравление, также отравляющим эффектом обладает один из продуктов горения природного газа — газ угарный.
Для нагрева воды проточным способом требуется значительная мощность, поэтому среднестатистическая газовая колонка обычно способна снабдить с достаточной производительностью только одну точку водоразбора.
Ниже поговорим о том, на что нужно обращать внимание при выборе водонагревателя
Устройство газовой колонки
Этот водонагревательный прибор имеет довольно простую конструкцию, и состоит из таких элементов как:
- Датчик тяги (установлен на тех моделях, которые оборудованы принудительной вытяжкой).
- Датчик ионизации.
- Электромагнитный клапан.
- Горелка.
- Электрод для розжига.
- Вытяжной дымоход.
- Отсек для батареек (не на всех моделях).
- Теплообменник.
- Камера сгорания.
- Запальник.
- Датчик перегрева.
- Вытяжная турбина (устанавливается не на всех моделях).
- Штуцер для подключения к газовой магистрали.
- Водяной узел.
- Штуцер для подключения к водной магистрали.
- Штуцер для подключения к магистрали ГВС.
- Блок управления.
- Корпус.
Разберем устройство каждой детали газовой колонки подробно.
Виды горелок
Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:
- Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
- Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе. Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.
Принцип работы и разновидности
Бойлер на газе бывает двух видов:
- Проточный.
- Накопительный.
Проточный нагреватель также называют газовой колонкой. Состоит он из металлического корпуса, теплообменника и горелки. Как только газ поступает, срабатывает горелка. Она нагревает воду, которая проходит по теплообменнику и выходит через смеситель. Основные преимущества в быстром нагреве и дешевом топливе. Однако для обеспечения нескольких заборных точек нужно выбирать технику большой мощности.
Накопительный бойлер косвенного нагрева устанавливается в отдельных помещениях. Принцип работы таков: корпус водонагревателя подключается к системе отопления и двухконтурному котлу (выполняется обвязка). Внутри бака находится змеевик (теплообменник), по которому циркулирует жидкость. Газовый котел нагревает теплообменник, он отдает тепло воде, которая расходится по системе и используется на кухне или в душе.
Преимуществом газа является возможность использования бойлера в любое время года. Объемы воды могут быть огромными: 100, 150, 200 литров. В производстве используются баки на 1000 литров. Встречаются настенные модели, но чаще всего пользователи выбирают напольные варианты.
Основные неисправности проточного агрегата
Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:
- в дымоходе пропала тяга;
- вышел из строя датчик;
- повреждена мембрана водяного узла;
- слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.
С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.
В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.
Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.
Как работает колонка
Газовые приборы проточного типа бывают:
- С открытой камерой сгорания. Для создания тяги и срабатывания запальника требуется естественная вентиляция. Продукты сгорания выводятся через дымоход;
- С закрытой камерой. Для создания тяги используется встроенный вентилятор. Угарный газ выходит через коаксиальный проход.
Механическая регулировка позволяет настраивать поток газа и воды. Электронное управление имеет дисплей. Все установки сохраняются. В некоторых моделях можно не только выставить температуру, но также использовать режимы «Эко», «Антизамерзание».
Способы розжига колонки:
- Ручной. Устанавливался в приборах старого образца. При таком типе розжига нужно открыть подачу газа и воды, после чего зажечь фитиль в смотровом окошке. В некоторых моделях нужно повернуть регулятор на панели по часовой стрелке. Отключать технику нужно самостоятельно.
- Пьезорозжиг. Горелка загорается автоматически, но для получения искры нужно нажать кнопку розжига в нижней части колонки. Регулятор устанавливается в то положение, которое удобно для использования. Нагрев начинается при открытии смесителя.
- Электророзжиг. Искра высекается элементами питания, которые срабатывают во время открытия смесителя. Данный тип розжига удобен и экономичен.
Принцип действия при подаче воды:
- Включение. Вода проходит через редуктор;
- В трубопроводе нагнетается давление, благодаря которому изгибается резиновая мембрана;
- Мембрана воздействует на тарелку, благодаря чему последняя выталкивает водяной шток;
- Шток создает давление около 50 кг на газовый клапан;
- Далее шток воздействует на пластину. В результате батарейки вырабатывают электричество и перенаправляют его к управляющему модулю и горелке. Высекается искра;
- Поскольку клапан газа был открыт, топливо поступает в горелку и происходит зажигание;
- Как только горелка загорелась, сенсор пламени посылает сообщение модулю об отключении свечи зажигания;
- Отключение воды снижает давление, газовый клапан закрывается и пламя гаснет.
Если в вашей модели установлен сенсор температуры, то он отслеживает степень нагрева воды. При превышении нормы эта электронная плата также перекрывает подачу топлива.
Датчик тяги контролирует нормальную циркуляцию воздушного потока. В противном случае работа колонки прерывается. Такое бывает при засоре дымохода или плохой вентиляции.
Обобщая, работу прибора можно описать так: при открытии вентиля для подачи воды возникает давление. Мембрана выгибается и открывает клапан топлива. Срабатывают батарейки, высекается искра и загорается горелка. Пламя нагревает поток воды в теплообменнике, после чего жидкость выходит через смеситель. При закрытии крана работа прекращается.
Читайте предыдущую статью, чтобы разобраться, почему не зажигается колонка.
Специалисты рекомендуют придерживаться простых правил эксплуатации:
- Устанавливайте очистные фильтры для улучшения качества воды;
- Старайтесь не смешивать горячий и холодный поток в смесителе. Это приводит к образованию накипи. Лучше установите комфортную температуру на регуляторе;
- Минимум раз в год проводите профилактический осмотр.
Понимая, как устроена и работает газовая колонка, вы сможете выбрать идеальный вариант для своего дома, а при необходимости и провести мелкий ремонт.

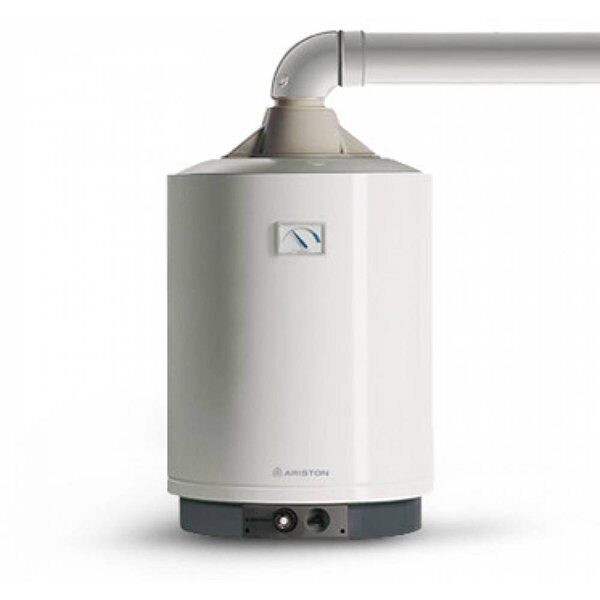

Конструкция и функциональные возможности
Нагревание происходит в довольно вместительном баке, который является основной частью всей конструкции. Его размер колеблется в пределах от 50 до 300 литров. Нагрев происходит при помощи теплообменника, продукты сгорания выводятся из изделия при помощи отводной трубы. В наличии имеются и специальные датчики, в обязанности которых входит контроль разных параметров, теплоизолирующие элементы, система розжига, патрубки подачи холодной и вывода нагретой воды.
Бойлер заполняется водой автоматически. При поступлении в бак холодной воды, включается подача газа на горелку, образующийся при этом тепловой поток выходит из изделия через трубу специальной конструкции (с турбулятором), по пути нагревая объем воды. При достижении установленного показателя температурный датчик отключает газ и нагрев прекращается.
В чем отличие такого водонагревателя от газовой колонки? Накопительный бойлер постепенно нагревает залитый в него объем воды, и только при достижении заданной потребителем температуры ее можно использовать. Газовая колонка греет воду сразу, так как работает по принципу проточного нагревателя. Объединяет оба устройства лишь то, что в качестве источника тепла они используют газ.

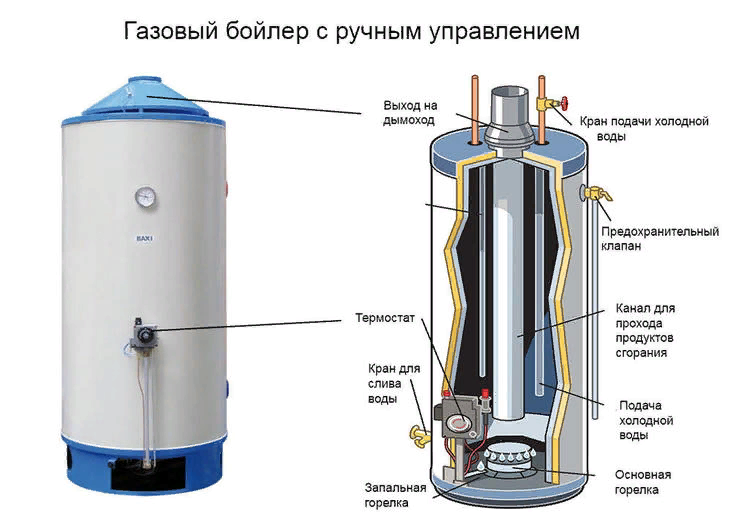

Наглядную информацию об устройстве газового бойлера вы можете почерпнуть из этого видео:
История газовых колонок
Массовое применение газовых колонок началось в Советском Союзе в середине прошлого века. Сразу при строительстве нового многоквартирного дома водонагреватель проточный устанавливался строителями в готовое жилье.
Такой подход позволял решить проблему с горячей водой сравнительно небольшими ресурсами. Подвести централизованное горячее водоснабжение в те годы было сложно и дорого из-за отсутствия коммунальной инфраструктуры в развивающейся стране. Намного практичней подвести газопровод, который решал сразу несколько задач, и одну магистраль холодного водоснабжения.
Старые газовые колонки были монументальны, страдали множеством технических недоработок, например, у них не срабатывала система розжига. Самая известная проблема тех водонагревателей, которой пугают потребителя до сих пор, – колонка взрывается.
Здесь сразу представляют взрыв газа, но на самом деле взрывался не газ, а водяной пар. При закипании вода превращается в пар, его объем много больше объёма воды, давление на стенки котла увеличиваются и при критическом количестве пара происходил разрыв стенок котла.
С развитием коммунальной отрасли хозяйства бытовые приборы перестали использоваться, но не исчезли навсегда. Их недостатки в конструкции были исправлены. Применение современных, альтернативных центральному, источников горячей воды стало привычным и безопасным.
Устройство водяного узла (редуктора) газовой колонки
Водяной узел газовой колонки расположен перед теплообменником и регулирует работу колонки в зависимости от протока воды. Водяной узел бывает латунным, пластиковым или полиамидным. Водяной узел отвечает за включение колонки и ее функционирование при подаче воды в горячий кран. Поток воды воздействует на детали водяного узла – мембрану и диск, они в свою очередь воздействуют на шток, который регулирует работу клапана газового узла. При протоке воды через водяной узел включается и подача газа. Соответственно при выключении воды, подача газа отключается.
Водяной узел состоит из:
- Основание и крышка.
- Мембрана с закрепленным на штоке диском.
- Регулятор расхода.
- Сопла Вентури.
- Регулятор потока.
- Селектор температуры.
- Фильтр очистки воды.
Основные виды
Все газовые бойлеры можно разделить на две группы:
- проточные
- накопительные
Проточные модели благодаря большой мощности способны выдавать около 7 литров уже подогретой воды за минуту. У вас никогда не будет проблем с недостатком горячей воды, в отличии от других моделей — греется она моментально.Снабжаются они открытой или же закрытой камерой сгорания
При выборе модели, обратите внимание, что если у вас в доме нет дымохода, то колонку с открытой камерой сгорания установить невозможно. При установке водонагревателя с закрытой камерой будьте внимательны с выводом коаксиальной трубы
Особенно это касается многоквартирных домов. Она должна быть расположена так, чтобы угарный газ не попал в окна к соседям
При установке водонагревателя с закрытой камерой будьте внимательны с выводом коаксиальной трубы. Особенно это касается многоквартирных домов. Она должна быть расположена так, чтобы угарный газ не попал в окна к соседям.
Накопительные модели отличается наличием бака, емкость которого в зависимости от модели составляет от 50 до 200 л.
Как и у любого другого водонагревателя, после достижения определенной температуры срабатывает термостат на отключение, при расходовании горячей воды, бак наполняется снова и начинается нагрев.
В любом случае монтаж такого бойлера должен производиться специалистами газовой службы во избежание утечки или отравления угарным газом.
Далее рассмотрим виды накопительных газовых бойлеров.
Достоинства и недостатки газовых водонагревателей
Газовый нагреватель воды проточного типа в сравнении с другими аналогами обладает целым рядом неоспоримых преимуществ:
- сравнительная дешевизна потребляемых энергоресурсов – нагрев воды газом обходится дешевле, чем электричеством;
- неприхотливость к качеству нагреваемой воды – на стенках теплообменника в отличие от ТЭНов не образуется накипь.
А если учитывать частые отключения света и скачки напряжения в электросети, которые характерны для частных домов, использование электрических водонагревателей становится непрактичным. Плюс ко всему несоответствие параметров тока в отечественных энергосистемах значительно снижает эффективность электрического оборудования.
Если рассматривать недостатки газовых водонагревателей, то хочется обратить внимание на следующие особенности:
- Давление воды в водопроводе холодного водоснабжения должно соответствовать минимальным установленным параметрам в 0,25 атмосфер. Использование газового оборудования проточного типа для нагрева воды на верхних этажах высотного дома не всегда, возможно, из-за низкого давления воды.
- Из-за выработки отработанных газов в процессе горения топлива необходимо наличие дымохода и качественной вентиляционной системы.
- Выполнять подключение к центральной магистрали подачи газа можно только при наличии всей разрешительной документации.
Внутренние элементы колонки
Под кожухом спрятаны рабочие узлы газовой колонки:
- Патрубок подвода трубопровода ХВС соединен с водяным блоком. На этом узле установлен механизм с рукояткой для регулировки напора жидкости. Водяной блок имеет пробку с предохранительным клапаном. Узел используют для слива воды в случае ремонта или стравливания избыточного давления.
- Рядом с водяным блоком размещен газовый узел. В совокупности они образуют единую систему. Газовый блок оснащен регулировочным штоком с рукояткой, проворачиванием которой добиваются оптимальной температуры воды на выходе из крана. Патрубок подключения газопровода соединен с блоком через электромагнитный клапан. В случае отсутствия тяги, погасания пламени горелки и других аварийных ситуациях запорный узел перекрывает подачу газа. В штатной ситуации клапан просто отсекает газ при выключении колонки.
- Газовый блок соединен патрубком с коллектором. С задней его части установлены сопла, подающие газ на горелку. Спереди к коллектору подсоединена свеча розжига, подающая искру на запальник. Рядом установлен датчик пламени горелки, расположенной в камере сгорания.
- Над коллектором расположен медный теплообменник. Он состоит из изогнутой трубы с ребрами. Узел забирает тепло сгорающего газа и отдает его воде. Холодная вода подается на теплообменник через водяной узел. Выход нагревательного узла соединен с патрубком отвода горячей жидкости. Здесь же установлены датчики защиты от перегрева и контроля температуры. Один из них является термометром, отправляющим показания на ЖК дисплей.
- Между камерой сгорания и дымоходным патрубком располагается отводящая система продуктов горения. По сути – это еще одна камера с перегородками. Перемычки образуют каналы, направляющие продукты горения в дымоход. Внутри камеры стоит датчик контроля тяги в дымоходе. По электроцепи он связан с датчиком, контролирующим перегрев.
- Снизу корпуса водонагревателя расположено два блока. Один из них предназначен для установки батареек. Второй – это блок управления. От электронного управляющего модуля провода подсоединены ко всем датчикам газовой колонки.
Внешнее и внутреннее устройство приборов разных марок схоже. Отличаться может исполнение узлов и наличие дополнительных функций.
Устройство аппарата снаружи
Что входит во внешнюю часть аппарата:
- Металлический кожух (№1), накрывающий устройство.
- Специальное смотровое окошко (№2), расположенное на фасаде водонагревателя. Через него можно визуально контролировать происходящее в колонке.
- Под окном расположены две ручки (задвижки) регулятора — одна для газа (№3), другая для воды (№4). Принцип работы задвижек основан на действии приводного механизма, в качестве которого может выступать как человеческая рука, так и электропривод. Под действием силы обеспечивается вращение шпинделя задвижки, который при повороте и обеспечивает изменение запорного элемента арматуры.
- Между регуляторами есть жидкокристаллический дисплей (№5), на котором можно увидеть текующую температуру подаваемой воды.
- В нижней части агрегата расположены патрубки, отвечающие за подачу и выведение воды, и за подачу газа. В правую половину водогрейки вмонтирован патрубок (№6), в который с одной стороны вводится холодная вода, поступающая из водопровода, а с другой стороны присоединена (№7) труба, выводящая уже тёплую воду наружу, к потребителю.
- Чуть левее (№8) располагается другой патрубок, соединённый со шлангом для вывода газа. Шланг подключён к газовой магистрали, либо газовому баллону.
- В самой верхней части аппарата (№9) располагается фланец, который соединяется с газоотводящей трубой.
- Все вышеописанные механизмы крепятся к специальной «стенке» (№10) с двумя отверстиями для кронштейнов.
Монтаж газовой колонки в ванной комнате
Ванная комната отличается ограниченным пространством. Чтобы не испортить интерьер комнаты, газовую колонку всегда хочется спрятать внутри стены.
Это категорически запрещается в целях безопасности работы газового оборудования. Максимум, что будет разрешено службой газа – это газовая колонка в ванной комнате, спрятанная в нишу или шкаф из гипсокартона при соблюдении ряда требований:
- Шкаф должен в размерах превышать габариты водонагревателя;
- Дверца шкафа для колонки должна быстро и свободно при необходимости открываться.
Для квартиры-сталинки необходимо уточнить в службе газа, где точно можно установить колонку. Дело в том, что раньше в этих домах вентиляцию и дымоход выводили только в ванную комнату. И при желании установить колонку в кухне вряд ли получите разрешение. Монтаж возможен только в ванной.
В современных домостроениях разрешение выдается на монтаж в любом месте: кухня или ванная при соблюдении правила монтажа: обеспечить свободный доступ к прибору. Конструкция не должна загромождать пространство ванной комнаты.
Нормы монтажа конструкции в ванной
Представитель газовой службы подпишет разрешение на установку конструкции при условии:
- колонка не установлена на стене с горючим облицовочным материалом;
- расстояние до ближайшей мебели или боковых стен комнаты выдержано в 150 мм;
- конструкция в нише установлена с рекуперационной трубой.
