Reflex NG 35 – характеристики модели
Этот расширительный напорный бак применяется в закрытых системах холодоснабжения и отопления. Резервуар производиться из высококачественных материалов и покрывается слоем защитного полимерного состава. Бак мембранный расширительный Reflex обладает такими характеристиками:
- Объем – 35 л;
- Максимальное рабочее давление – 1,5 бар;
- Максимальная температура рабочей жидкости – 120 °C;
- Диаметр – 37,6 см;
- Высота – 46,5 см;
- Масса – 5,4 кг.
Внутренняя полость бака разделена на две камеры посредством мембраны. Первая камера наполняется газом, а внутрь второй попадает рабочая жидкость.
Лучшие гидроаккумуляторы для систем водоснабжения на 50 литров
Для скважины автономного водоснабжения небольшого дома предназначены гидробаки емкостью 50 литров. При небольшом объеме оборудование автоматически поддерживает стабильное давление в водопроводе. Преимуществами этого класса гидрооборудования являются компактные размеры при высокой производительности.
Джилекс Краб 50
Конструктивной особенностью модели является крепление к стене с помощью кронштейнов, идущих в комплекте. Вес в 10 кг и небольшие размеры позволяют выполнить монтаж без привлечения помощников. Оборудование предназначено для работы в системах на 5,5 бар. Модель не предназначена для горячего водоснабжения – максимальная температура воды не должна превышать 35 градусов.
Гидроаккумулятор Джилекс на 50 литров укомплектован автоматикой для управления насосом, поддержания заданного давления и картриджами предварительной фильтрации воды. В комплекте встроенное реле, манометр, площадка для контроля времени замены картриджа, обратный клапан и шаровой кран.
Достоинства:
- Не требуется настройка насоса и другого оборудования;
- Подключение к магистрали в любом удобном месте;
- Срок службы 10 лет;
- Не зависит от направления потока воды;
- Мембрана из бутилкаучука.
Недостатки:
- Энергозависимость – для автоматики требуется электричество;
- Короткий электрический кабель.
Stout STW-0002-000050
Вертикальная модель, изготовленная из стали, рассчитанная на работу с насосом 10-12 бар. Мембрана изготовлена из EPDM, отличается высокой эластичностью и прочностью. Оборудование может использоваться в системах отопления, где в качестве теплоносителя используется водно-гликолевая смесь. Рабочая температура жидкости от -10 до +100 градусов. Для закачки воздуха предусмотрен штуцер, повысить давление можно с помощью ручного насоса. Заводские настройки для баллона – 2 бар.
Бак устанавливается на высокие вертикальные ножки, это упрощает подключение к водопроводу или системе отопления. Опоры изготовлены из стального перфорированного уголка, что позволяет дополнительно зафиксировать основание к стене и повысить жесткость конструкции. Фланец изготовлен из нержавеющей стали. Средний срок службы оборудования – 10 лет.
Достоинства:
- Сменная мембрана;
- Высокая устойчивость к коррозии;
- Отсутствие неприятного запаха у воды;
- Эффективно сглаживает колебания давления;
- Низкая цена.
Недостатки:
Нет манометра.
Правила эксплуатации
После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.
Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.
О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.
Выполнение такого ремонта не является сложным, для чего поступают следующим образом:
- гидроаккумуляторный бак отключают от электропитания и водопровода;
- отвинчивают болты, удерживающие горловину емкости;
- удаляют прежнюю мембрану;
- устанавливают новое изделие;
- собирают бак в обратном порядке;
- прибор устанавливают на место и подключают.
При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.
Устройство и назначение гидробака
Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.
При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.
Галерея изображений Фото из
Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем
Компоненты системы водоснабжения с гидробаком
Гидоаккумулятор в составе насосной станции
Установка гидроаккумулятора в кессоне
Гидроаккумулятор на вводе водопровода в дом
Расположение обратного клапана
Место установки манометра
Стандарты объема гидроаккумулятора
Система для резервного запаса воды
Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.
Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.
Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.
В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ
Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.
Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.
Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса
Расчет оптимального объема гидробака
Правильно подобранный объем гидробака позволит:
- обеспечить достаточный уровень потребления воды,
- оптимально использовать насосное оборудование,
- продлить срок службы накопителя и элементов системы.
Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.
Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.
При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.
Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.
Нужный размер гидробака можно выбрать только на основании расчетов
Он проводится по схеме:
- По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
- Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
- Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
- Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
- Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.
Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.
Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:
Нужен ли запас емкости
Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.
При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется
Место установки дополнительного гидробака не играет важной роли
При необходимости в систему можно установить несколько гидробаков
Оптимальное давление
Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.
- гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
- таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
- т.е. рабочее значение будет составлять 1,6 атмосфер.
При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.
Общие эксплуатационные требования
Гидроаккумулятор
Ремонт, испытания и техобслуживание устройства выполняются специалистами, имеющими подготовку в данном направлении. При проведении ремонта устройства Reflex используются только фирменные запчасти.
Все необходимые параметры и технические данные соответствующей выбранной модели гидроаккумулятора Reflex указаны на табличке, прикрепленной к баку.
Превышать допускаемое производителем давление во время эксплуатации и установки гидроаккумулятора недопустимо. Перед заменой или демонтажем бака, необходимо его отключить, спустить газ и слить воду.

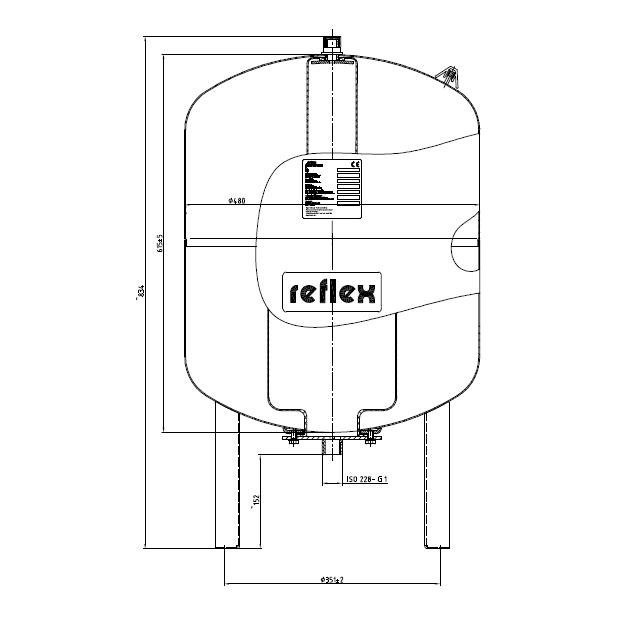

Гидроаккумулятор Reflex имеет стальной корпус, снаружи покрытый полимерным составом. Применяется в установках с нетоксичной и неагрессивной жидкостью.
В помещении, где планируется установка бака, необходимо обеспечить хорошую вентиляцию, подпитку и слив рабочей жидкости. Рядом с баком, во избежание травм и ожогов, размещаются предупреждающие таблички.
Совет специалиста: периодически сверяйте показатели давления газа в системе с требуемыми значениями. Снижение величины давления осуществляется посредством заправки бака жидким азотом.

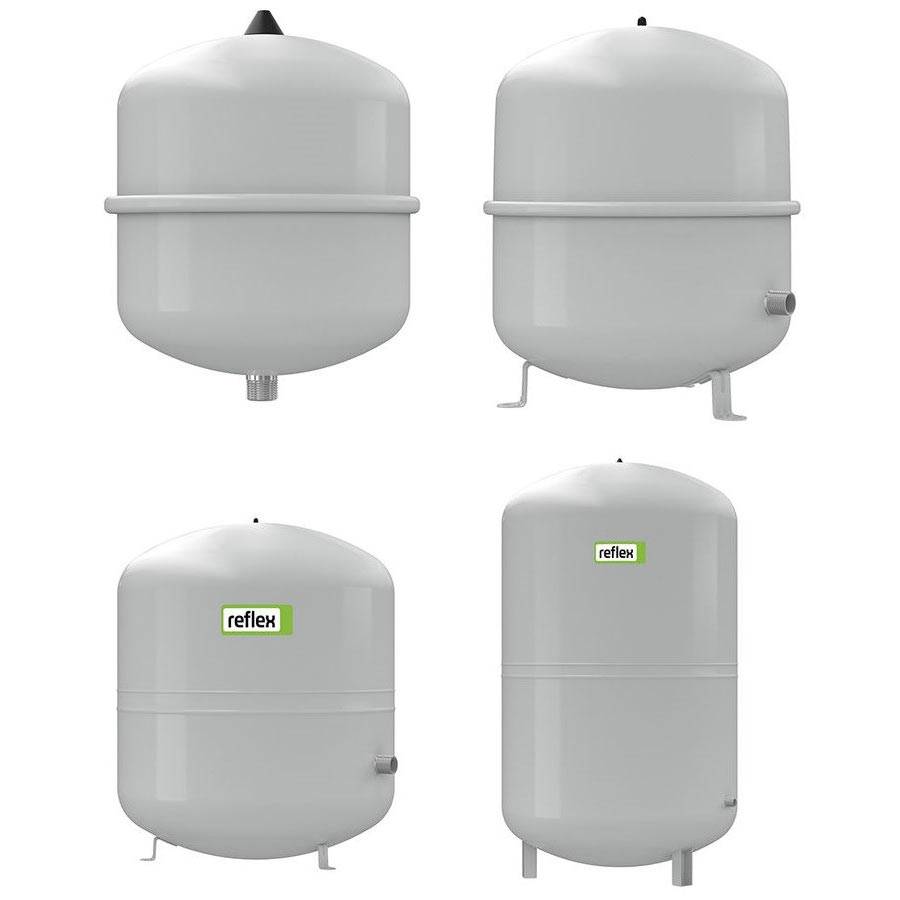

Особенности и типы баков для водоснабжения компании Reflex
Современные модели баков для отопления и водоснабжения компании Reflex производятся из пищевой стали и покрываются полимерным слоем, защищающим материал от коррозии. В продажу емкости поступают в белом и красном цвете.
У многих моделей баков азотная камера в заводских условиях наполняется газом до давления в 1,5 бара. В зависимости от комплектации, резервуар может оборудоваться незаменяемой мембраной или сменной оболочкой. Представленные в продаже емкости отличаются между собой по номинальному объему, форме, размерам и диапазонами рабочего давления – от 3 до 10 бар. Многие баки из ассортимента способны хранить жидкость, температурой до 120 °C. Небольшие расширительные баки Рефлекс, к примеру, модель NG8, можно монтировать на стену в вертикальном положении. Более крупные резервуары нужно устанавливать на землю с использованием специальных опор.
Все имеющиеся на рынке баки компании Reflex поддаются следующей классификации:
- Экспанзоматы конфигурации N обладают объемом от 200 л. до 1000 л. Эти резервуары оснащены незаменяемой мембраной и работают с давлением, не превышающим 6 бар. Емкости этого типа отличаются выносливостью и длительными сроками применения;
- Баки конфигурации G – эти мембранные баки Reflex оборудуются сменной мембраной. В продажу эти резервуары поступают в большом диапазоне емкостей – от 100 до 1000 л. При желании покупатель может приобрести резервуар, емкостью 5 тыс. л. по предварительному заказу. Эти баки могут оборудоваться фланцевым или резьбовым соединением и выпускаются только в красном цвете;
- Мембранные баки Рефлекс серии N производятся специально для конструкций с солнечным коллектором. В продаже можно найти емкости, объемом 2–600 л. Эти баки оснащены несъемной мембраной и имеют резьбовое соединение;
- Баки из модельного ряда S способны функционировать при давлении 10 бар. В продаже представлены модели, емкостью 2–500 л. Эти баки комплектуются несъемной мембраной и имеют резьбовое соединение;
- Гидроаккумуляторы Рефлекс выпускаются с маркировкой DD. Эти устройства разрабатываются и выпускаются специально для применения в паре с нагревательными механизмами. Покупатель может выбрать гидроаккумулятор Reflex белого или зеленого цвета. Модели обладают объемом 8–33 л. Максимально допустимое давление для работы устройств – 10 бар.
Как выбрать гидроаккумулятор
Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.
- Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
- Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
- Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.
Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.
Выбор гидроаккумулятора
Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.
Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора
Фланец гидроаккумулятора
Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.
Расчет оптимального объема гидробака
ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.
Размеры гидробака
- Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
- Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
Монтаж
Гидроаккумулятор можно установить как в качестве постоянного источника водоснабжения, так и в качестве дополнительного.
Водозапорная арматура бака обеспечивает защиту от отключения гидроаккумулятора от системы водоснабжения. Установка гидробака Reflex дело непростое, однако, эту работу можно выполнить собственными силами.
Способы подключения:
Подсоединение с помощью глубинного насоса.Глубинный насос обычно расположен в колодце или скважине, из которой планируется откачка воды.
Важно наличие обратного клапана в насосной системе, чтобы исключить отток воды в обратную сторону. После монтажа обратного клапана, гидроаккумулятор подключается к погружному насосу и производится проверка герметичности системы.
Подсоединение посредством поверхностной насосной установки.В данном случае обязательно приобретение манометра, реле давления и штуцера с пятью выходами.
С помощью штуцера насос подсоединяется к гидробаку
Далее к штуцеру присоединяется реле и манометр.
Все соединения необходимо герметизировать. После монтажа производится проверка герметичности системы.
Купить расширительный бак Reflex можно в любом специализированном магазине. Это отличная немецкая продукция, практически не имеющая негативных отзывов.
Производитель предлагает хороший выбор качественной и функциональной продукции различных параметров. Цена устройства зависит от объемов накапливаемой жидкости.
Предлагаем Вашему вниманию интересный вебинар, на котором рассматриваются в том числе гидроаккумуляторы Reflex:
https://youtube.com/watch?v=sGpJQE863jg
Устройство системы
Гидроаккумулятор – это герметичный бак, осуществляющий, при необходимости, накопление или отдачу гидроэнергии.
Внутри емкости установлена эластичная мембрана, разделяющая рабочее пространство на две части – для жидкой и газовой среды.
Монтаж устройства осуществляется посредством фланца. Замена мембраны производится после демонтажа фланца.
Необходимость замены мембраны определяется степенью ее эластичности. В качестве рабочего газа используется неактивный газ (чаще всего азот).
Важно знать: перед установкой мембранного бака давление газа должно быть ниже на 0,5 – 1 бар, чем указанное на реле. Это условие обеспечения правильного задействования насоса в системе.
Виды гидроаккумуляторов
Различают несколько видов гидроаккумуляторов:
- грузовые
- пружинные
- гидропневматические
- баллоные
- мембренные
- поршневые

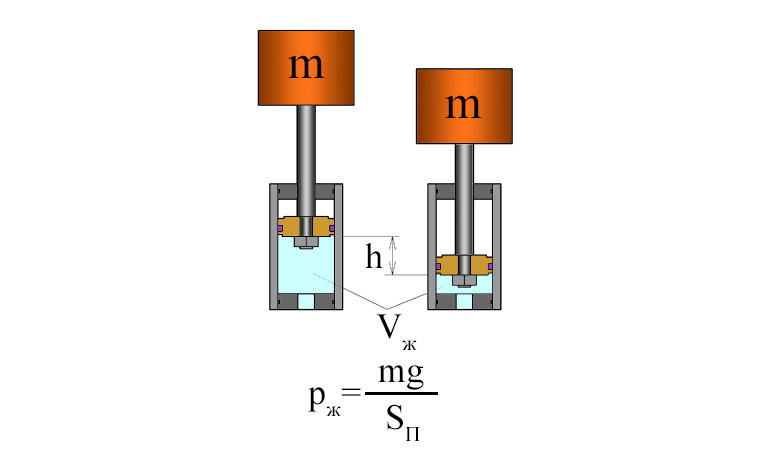

Устройство грузового гидроаккуммулятора
В грузовых гидроаккумуляторах, на жидкость действует нагрузка вызванная силой тяжести. При зарядке такого аккумулятора жидкость поступает под поршень 1 на котором установлен груз 2, при поступлении жидкости поршень вместе с грузом поднимается. При разрядке груз давит на поршень, которые передает энергию жидкости 3 под давлением, истекающей из гидроаккумулятора.
Расчет давления в грузовом гидроаккуммуляторе
В грузовом гидроаккумуляторе давление жидкости прямо пропорционально массе давящего груза и обратно пропорционально площади поршня.
Давление будет постоянным независимо от объема оставшейся жидкости, так как оно определяется только массой груза и площадью поршня.
Устройство пружинного гидроаккуммулятора
При зарядке пружинного гидроаккумялятора вместо поднятия груза поршень 1 сжимает пружину 2. При разрядке пружина, разжимаясь, передает накопленную энергию воздействуя на поршень, который в свою очередь давит на жидкость 3.
Расчет давления в пружинном гидроаккуммуляторе

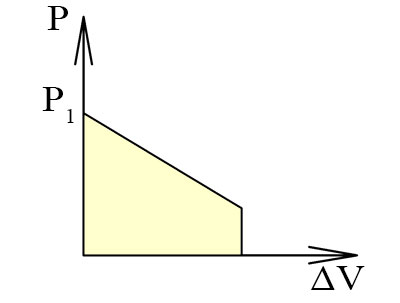

В пружинном гидроаккумуляторе давление жидкости зависит от жесткости и величины перемещения пружины.
Давление в аккумуляторе будет уменьшаться по мере уменьшения объема жидкости в аккумуляторе, так как усилие пружины зависит от величины сжатия.
Гидропневматические аккумуляторы
Наибольшее распространение в технике получили гидропневматические аккумуляторы, которых механическая пружина заменена запертым объемом с газа.
Различают гидропневматические аккумуляторы с разделителем и без него.
Гидропневиоаккумуляторы без разделителя используются редко, т.к. при больших величинах давления аккумулирующим газом будет насыщаться рабочая жидкость, что в гидравлике нежелательно. В качестве разделительных элементов используются, поршни, баллоны и мембраны. Ознакомимся с конструкцией самых распространенных пневмогидравлических аккумуляторов.
Баллонный пневмогидроаккумулятор
В аккумуляторах этого типа, газ, находится в баллоне 1, который расположен в корпусе 2. Для заправки гидропневмоаккумулятора газом предназначен зарядный вентиль 3. Клапан 4 ограничивает расширение баллона при отсутствии в полости жидкости под давлением. Подвод рабочей жидкости осуществляется через канал 5.
Баллоные аккумуляторы рекомендуется устанавливать вертикально, хотя в некоторых случая допустимо и горизонтальное расположение.
Мембранный гидропневмоаккумулятор
В качестве разделителя сред в аккумуляторе может использоваться упругая мембрана.
Основными элементами мембранного гидроаккумулятора являются корпус 1, мембрана 2, зарядный вентиль 3, канал для подвода жидкости 4.
Поршневой гидроаккумулятор
В поршневом гидравлическом аккумуляторе на поршень с одной стороны действует давление сжатого газа с другой — давление жидкости.
Поршневой аккумулятор состоит из корпуса 1, в котором расположен поршень 2 с уплотнениями 3, обеспечивающими герметичное разделение газа и жидкости. Зарядка гидропневмоаккумулятора газом осуществляется через заправочный вентиль 4, подвод жидкость — через канал 5.
Схема для расчета поршневого гидроаккумулятора показана на следующем рисунке.
Давление жидкости в аккумуляторе будет зависеть от объема заполненного жидкостью, причем зависимость будет нелинейная, что объясняется процессом сжатия газа.

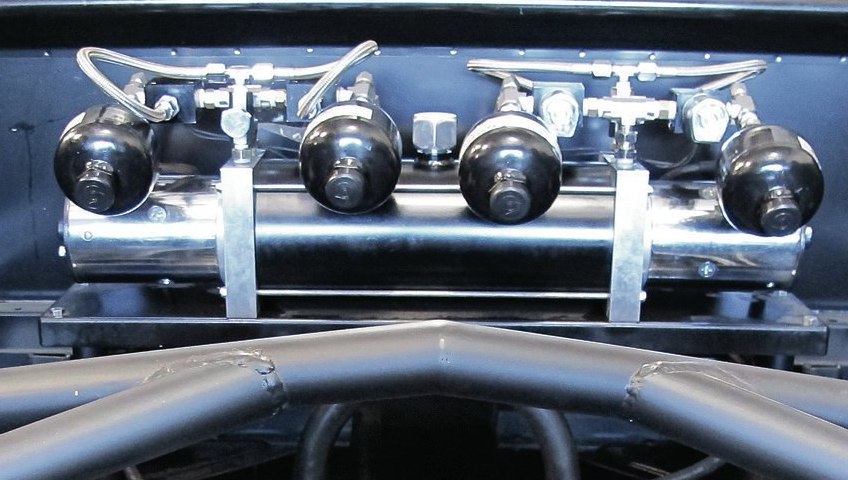

Гидроаккумулятор как часть гидравлической системы
Неотъемлемой частью гидравлических систем, функционирование которых носит периодический характер, является гидроаккумулятор. Данное устройство предназначается для создания запаса энергии и отдачи её в нужный момент времени исполнительным механизмам. Конечно, аккумулятор несколько усложняет гидравлику, но даёт существенный выигрыш в КПД. Ведь при наличии аккумулирующего оборудования отпадает необходимость в постоянной работе гидромоторов, в результате чего увеличивается общая эффективность техники.
Кроме создания запаса гидравлической энергии, в перечень основных задач, решаемых с помощью гидроаккумулятора, входят следующие:
- компенсация утечек рабочей жидкости;
- демпфирование гидроударов;
- гашение вибраций;
- обеспечение стабильности давления рабочей жидкости.
Очень часто гидроаккумулятор используется в качестве аварийного источника гидравлической энергии на объектах с жёсткими требованиями по непрерывности технологических процессов.
Расчет оптимального объема гидробака
Правильно подобранный объем гидробака позволит:
- обеспечить достаточный уровень потребления воды,
- оптимально использовать насосное оборудование,
- продлить срок службы накопителя и элементов системы.
Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.
Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.
При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.
Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.
Нужный размер гидробака можно выбрать только на основании расчетов
Он проводится по схеме:
- По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
- Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
- Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
- Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
- Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.
Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.
Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:
Нужен ли запас емкости
Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.
При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется
Место установки дополнительного гидробака не играет важной роли

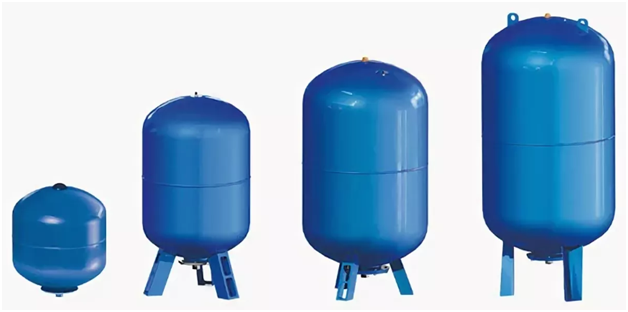

При необходимости в систему можно установить несколько гидробаков

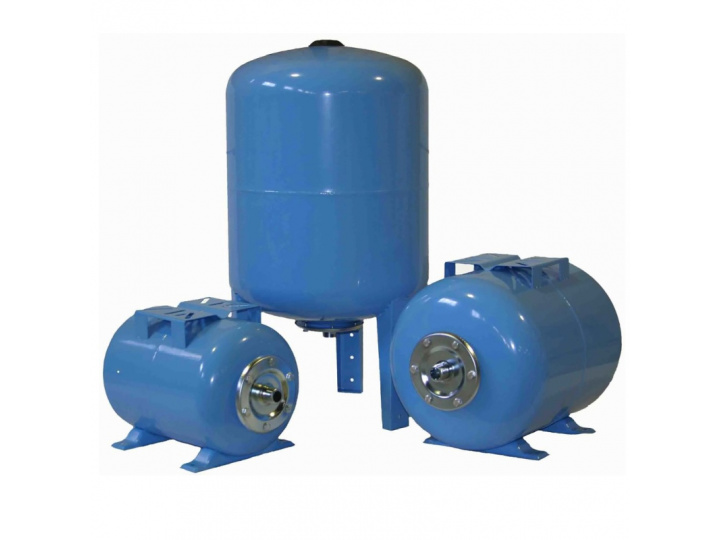

Гидроаккумулятор – устройство и назначение
Современный гидравлический аккумулятор функционирует совместно с ГСВ и используется для скапливания энергии посредством особого насоса при его недогрузке с последующей отдачей всего накопленного потенциала или его части за непродолжительный период времени, в течение которого на насос приходятся нагрузки, превышающие его мощность.
Монтируется гидроаккумулятор в непосредственной близости от заднего левого колеса на рукаве. Сверху агрегат закрыт тонкостенным кожухом, внутри которого находится подвижной цилиндр, поршень, зафиксированный на штоке, подсоединённом к передней крышке, и пружина, поджимающая цилиндр.
В нижней части гидроаккумулятора имеется небольшое отверстие, используемое для сливания излишков рабочей жидкости и закрытое пробкой. На кожух приварена специальная скоба для крепления гидроаккумулятора. Масса устройства без рабочей жидкости составляет чуть более 5,5 кг.
Поскольку аккумуляторная пружина сжимается до усилия в 200 кгс, при отворачивании болтов на передней крышке следует удерживать аккумулятор строго в горизонтальном положении и направлять крышку от себя.
