Способы предотвращения гидравлических ударов
Избавиться от периодического появления избыточного давления в трубопроводе практически невозможно, поэтому основные меры направлены на уменьшение его интенсивности и создание эффективной защиты для труб и прочих элементов системы.
Плавная регулировка
Наиболее простой и недорогой способ предотвратить гидродинамический удар – использовать плавную регулировку. Эта рекомендация прописана в нормативной документации для эксплуатации объектов, обслуживаемых централизованной подачей воды и тепла.
Данный принцип можно использовать не только в многоквартирных домах, но и в частном секторе, где обычно применяются автономные отопительные системы. За счет плавности использования запорной арматуры внезапное повышение давления не происходит: это процесс как бы растягивается во времени. В результате при сохранении суммарной силы удара достигается снижение его мощности.
Удобнее всего реализовывать подобный метод кранами с постепенным перекрыванием потока.
Автоматическая защита

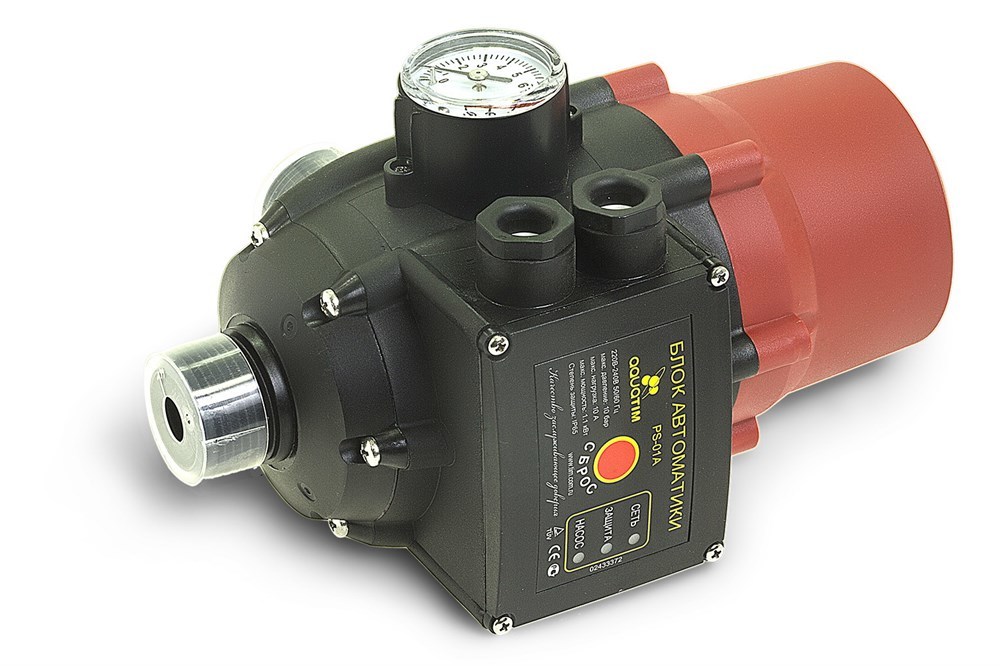

Не всегда есть возможность достигать постепенности коррекции внутреннего давления ручным способом. Более удобными и надежными в эксплуатации являются автоматические гасители гидроударов, которые ставят на насосы в принудительных системах.
Автоматика дает возможность плавно наращивать скорость оборотов двигателя при включении, а при выключении – так же плавно ее снижать. Таким образом, внутреннее давление выходит на свой максимум не сразу, а спустя некоторое время. При этом вместе с отслеживанием показателей давления электроника самостоятельно регулирует напор.
Использование компенсаторов
Задачей гидрокомпенсатора (его еще называют демпфером и гидроаккумулятором) является накапливание жидкости и вбирание ее избытка из контура, что способствует снижению уровня внутреннего давления. В результате это позволяет гасить возникающие гидроудары.
Конструкция компенсатора состоит из герметичного стального бака, эластичной мембраны из каучука и вмонтированного в нее воздушного клапана. Местом его установки выступают участки отопительного контура с наибольшей вероятностью скачков давления.
Защитный клапан
Местом установки защитного клапана с диафрагмой выступает участок трубы в непосредственной близости к насосу, сразу после обратного предохранителя (это позволяет стравливать необходимый объем жидкости в случае возникновения избыточного давления). В различных моделях устройств их активизация может осуществляться или электрическим контроллером, или пилотным быстродействующим приспособлением.
Срабатывание клапана происходит при превышении давлением безопасной границы, что обеспечивает надежную защиту циркуляционного насоса в случае его резкой остановки. Когда опасное внутреннее напряжение достигает своего максимума, приспособление открывается на 100%. После нормализации ситуации происходит постепенное закрывание регулятора. Так удается избежать гидроудара и обеспечить стабильную скорость циркуляции жидкости в системе.
Амортизирующие приспособления
Еще одним эффективным методом защиты водопроводов является применение амортизирующих компенсаторов гидроударов.
Чаще всего речь идет о пластиковых или термостойких каучуковых трубах. Их расположение должно совпадать с направлением движения теплоносителя (термостат находится сразу за такой трубой). Благодаря эластичности изделие способно самостоятельно убрать энергию гидравлического удара. В среднем длину амортизационного участка берут в пределах 20-30 см. Для очень продолжительных контуров длину армированной каучуковой трубы можно увеличить до 40 см.
Защитный термостат
В отдельных ситуациях избежать гидравлического удара помогает термостат, оснащенный специальной защитой от скачков напряжения.
Внутри прибора имеется пружинная начинка, разделяющая клапан и термоголовку. Во время скачка давления сработавший механизм препятствует полному закрыванию клапана. По мере снижения мощности гидроудара происходит постепенное закрывание выпускного отверстия
При монтаже защитного термостата важно не перепутать стрелку на корпусе и направление движения жидкой среды в трубе
Возможность шунтирования
Сделать защитный термостат можно и самостоятельно, оснастив терморегулирующий клапан специальным шунтом. Речь идет о тонкой трубке диаметром 0,2-0,4 мм или об отверстии схожего сечения. Если система не испытывает перегрузок, термостат будет работать в штатном режиме. В случае появления внутреннего напряжения оно будет плавно снято.
Как правильно бороться с гидроударами?
Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.
Плавно перекрывать воду – поможет ли?
Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.
Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.
Другой способ – модернизируем систему
Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.
- По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
- В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.
Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие. Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления
В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет
Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.
Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.
Видео – Гидроудары
Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.
https://youtube.com/watch?v=eMGA5TNxfW4
Защита от гидроудара в системе водоснабжения
Правильная защита от гидравлических ударов, должна быть направлена на снижение их интенсивности. И грамотно нейтрализовать воздействия повышенного давления.
Система водоснабжения квартиры и частного дома, должна быть защищена от неправильной эксплуатации и несвоевременного обслуживания. Существует ряд технических решений, которые позволяют свести к минимуму последствия перепадов давления жидкости в водопроводе , предотвратить их появление.
Использование компенсаторов
Компенсаторы — это емкости в форме цилиндра, внутри которых располагается пружина. Одна сторона пружины упирается упирается в верхнюю часть цилиндра, а другая – в пластиковый подвижный диск.
Когда давление в системе повышается, вода сжимает пружину и давит на диск., Если давление понижается сила, пружина, за счет упругости восполняет потерю давления.
Также для защиты от гидроудара используются мембранные компенсаторы и гидроаккумуляторы.
Для чего нужен и как выбрать гидроаккумулятор для систем водоснабжения
Ёмкость, компенсатора разделяет эластичная мембрана. Одна часть наполнена воздухом, другая , пустая. Воздух закачан под нужным давлением. В основном давление составляет 3 Бар.
При необходимости давление можно изменить до нужного, подключив насос. Обычно на 20-30% выше рабочего в системе водоснабжения.
В том случае, когда в трубах возникает избыточное давления, то оно будет сбрасываться внутрь емкости за счет растяжения эластичной мембраны и снижения объема воздуха внутри бака.
Амортизирующие приспособления
В качестве амортизатора можно использовать вставки из армированного пластика или термостойкого каучука.
Эти вставки способны как растягиваться, так и сжиматься при резких перепадах давления, что позволит уменьшить воздействия на трубы водопровода.
При возникновении гидравлического удара произойдет растяжение этого отрезка и сила удара частично погаситься. Рекомендуемая длина от 20 до 40 сантиметров. Вставляется перед источником гидроудара .
Защитный термостат
Для защиты от гидроудара, также применяют термостат. У этого устройства имеется пружинный механизм, находящийся между клапаном и термоголовкой.
При повышении давления пружина срабатывает и не дает клапану полностью закрываться. Как только давление снижается, клапан начинает плавно закрываться.
Возможность шунтирования
Если вы хорошо разбираетесь как устроен термостат, то можете установить шунт с просветом 0,2- 0,4 мм или сделать отверстие такого же диаметра.
Основная задача этого элемента – если возникнут перегрузки, плавно снижать давление Устанавливается по направлению водного потока.
Защитный (предохранительный) клапан
Данные устройства работают очень просто. Если давление в местах установки защитных клапанов выше допустимых параметров. Клапан открывается и происходит быстрый сброс давления. При падение давления до нормального значения, клапан медленно закрывается.
Также защищает насос или насосную станцию в случаях непредвиденной остановки, например отключения электричества. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.
Гидравлический удар в системе водоснабжения – частое явление. И если не проводить регулярные профилактические осмотры системы и не принимать нужные действия. Гидроудар может нанести серьезный ущерб.
Источник статьи: http://vodosnabdom.ru/vodosnabzhenie/gidroudar-v-sisteme-vodosnabzheniya
Способы защиты от гидроудара
Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.
Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:
Плавно закрывать и открывать запорную арматуру.
При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.
Использовать в системе амортизирующее устройство.
Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.
Использовать гидроаккумуляторы и демпферные устройства.
Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается – это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.
Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды. Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.
Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.
Использовать байпас.
Байпас – это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.
Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.
Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.

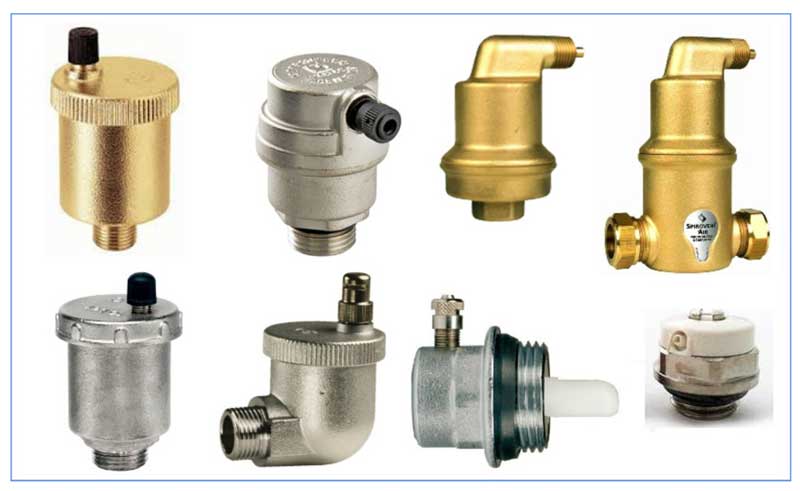

Применять воздушные клапаны (воздухоотводчики).
Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.
Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.
Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.
Последствия
В результате такого воздействия водоснабжение объектов, к которым подведена водопроводная труба, полностью прекращается. К сожалению, последствия такого явления не ограничиваются только отсутствием воды в кране.
Если разрыв трубы произошёл в многоквартирном доме, то после разрыва трубы и попадания жидкости в жилое помещение будет повреждено имущество владельцев квартиры, а также соседей этажом ниже.
Если разрывается магистральная труба водопровода, по которой снабжается водой целый район города, то авария уже может расцениваться как ЧП.
В результате такого происшествия жильцы десятков многоквартирных домов останутся не только без питьевой воды, но и без канализации, так как все бачки унитазов запитываются от трубы холодного водоснабжения. Воспользоваться душем, даже при неповреждённом трубопроводе с горячей водой, также вряд ли получится.
Если в результате гидравлического удара повреждается труба с горячей водой, то такое происшествие, кроме материального ущерба, может привести к серьёзным ожогам. Особенно опасна может быть разгерметизация системы отопления, в которой теплоноситель всегда находится под значительным давлением, а температура жидкости составляет более +70 градусов.
Смотреть видео
Последствия гидроударов в трубопроводах большого диаметра в черте города, могут быть также весьма плачевными. Кроме возможных травм, которые могут получить пешеходы, находящиеся рядом с местом аварии, значительное истечение жидкости очень часто приводит к парализации участка автодороги, особенно в том случае, когда на данном участке осуществляется перевозка пассажиров транспортом работающем на электрической тяге.
Последствия от возникновения гидроудара, могут привести к значительному ущербу, поэтому так важно научиться предотвращать появление резкого усиления давления в трубопроводах
Способы предотвращения
Наиболее эффективным способом специалисты считают замедление скорости движения воды в трубопроводе. Целесообразно устанавливать:
- задвижки не с шаровым механизмом, а с резьбовым штоком;
- коммуникации большого сечения.
Кроме этого, поможет компенсатор – отрезок мягкой пластиковой трубы в металлической магистрали. Она способна нивелировать возникающий рост давления. В длину вставка делается до 40 сантиметров.
Еще скорость движения жидкости нетрудно снизить, установив на входе стояка в квартиру П-образный элемент. В отопительной системе аналогичную роль выполняет имеющаяся практически в каждой ванной сушилка для полотенец.
Из современных вариантов идеальная защита для контура – это предохранительный клапан. Данное устройство при повышении давления просто стравливает какое-то количество воды из системы и таким образом нивелирует гидроудар. Важным моментом здесь является правильная регулировка. Слишком высокая чувствительность приводит к необоснованному срабатыванию предохранителя, а чересчур низкая просто сделает приспособление неэффективным.
В частном секторе снижение давления производится за счет, прежде всего, гидроаккумуляторов. Их устанавливают сразу за насосом. Минимально допустимый объем его составляет 30 литров.
Теплые полы
По большей части аварии такого типа возникают в слишком протяженных коммуникациях, в том числе и в отопительных контурах. Крайне уязвимы к гидроудару теплые полы. Их прорыв, как правило, приводит к серьезным разрушениям и немалым тратам на восстановительные работы.
Чтобы этого избежать – в систему обязательно необходимо ставить специальный клапан, снабженный термостатом. Названное приспособление (чтобы оно смогло лучше защитить приборы отопления) устанавливают на входе горячей воды. Когда устройство срабатывает, то жидкость продолжает движение уже только по инерции. В результате после клапана образуется участок с вакуумом, где давление не превышает 1 атмосферы. Второе аналогичное устройство ставят на выходе.
Причины гидроударов
На долю гидроударов приходится около 60% всех аварий на трубопроводах, произошедших при их непосредственном участии. Большая часть из них приходится на изношенные старые трубы, у которых всегда найдется слабое место.
Чем длиннее труба, тем сильнее гидроудар. Это следует из его природы: в протяженном трубопроводе воды умещается больше, вес ее способен вызвать более серьезный перепад давления. Поэтому, чем дальше находится перекрываемый вентиль, тем ощутимее гидроудар в трубопроводе. В этом отношении наиболее уязвимы трубопроводы водяных теплых полов, протяженность которых велика.
При монтаже водяных теплых полов используются трубопроводы большой длины
Чтобы избавить теплые полы от повреждений вследствие гидравлических ударов, термостатические клапаны, управляющие их работой, должны быть правильно установлены. Перекрытие циркуляции должно выполняться на входе трубопровода в пол. В этом случае после закрытия клапана вода, хоть и продолжает движение по инерции, но всего лишь создает за клапаном разрежение, не опасное для трубопровода. Практикуется одновременное перекрытие выхода трубопровода еще одним клапаном.
В былые времена при засилье винтовых вентилей гидроудары возникали значительно реже. Закрытие запорной арматуры нельзя было выполнить мгновенно, для этого требовался не один оборот рукоятки. С точки зрения безопасной эксплуатации это правильно.
Появление шаровых кранов привело к возможности выполнить ту же операцию значительно быстрее. Легкость движения рукоятки и достижение поставленной цели ее поворотом всего на 90 градусов вызывает соблазн поупражняться в скорости закрытия вентиля, что делать нельзя категорически. В результате резкая остановка потока жидкости испытывает трубопроводную систему на прочность.
Но вентиль не обязательно резко закрыть, чтобы получить гидроудар. Если из системы отопления плохо вытеснен воздух, то при взаимодействии воды с ним открытии крана приводит к аналогичному явлению. Вода трудно поддается сжатию, в отличие от воздуха. Последний при резком столкновении с находящейся под давлением жидкостью выполняет роль своеобразного амортизатора, упругого препятствия на ее пути.
Появлению гидравлических ударов способствует наличие в системе «разнокалиберных» труб. Если трубопроводы различного диаметра не «приведены к общему знаменателю» с помощью соответствующих переходников, скачки давления в процессе их эксплуатации неизбежны.
Что такое гидроудар и почему его боятся
Гидроудар — резкий и очень сильный скачок давления в трубах. Способен разорвать соединения и сами трубы, сорвать вентили и устроить потоп. Небольшие гидроудары действуют постепенно, раз за разом выдавливая прокладки, медленно, но верно деформируя и уничтожая микротравмами трубы водоснабжения и отопления.
Давление, как один из параметров системы отопления и водоснабжения, играет ключевую роль. Именно за счет разности давлений образуется течение жидкости. В современных системах отопления используют гидравлические насосы. От показателя давления зависит скорость течения, напор и объем. В системах открытого типа, которые повсеместно использовались в прошлом, давление жидкости равнялось атмосферному, поэтому повышение температуры носителя сопровождалось перетеканием жидкости в расширительный бак.
Жидкость практически не сжимается. При сжатии слоев возникают большие по значению силы упругости, которые могут с высокой скоростью передаваться в среде. Резкое изменение давления в одной части квартирной магистрали могло привести к разрушению элементов трубопровода в другой части.
Спровоцировать гидроудар может открытие крана или любой заслонки. Ярким примером служит разрушение вновь проложенной магистрали при первом ее запуске, когда при закрытых вентилях смесителей открывается подача воды.
Что такое гидроудар
Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.
Гидроудар в системе водоснабжения
Простыми словами гидроудар-это резкий скачок давления в трубах
Гидравлический удар бывает:
- Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
- Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.
Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.
При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.
Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.
Причины возникновения гидравлического удара
Основными причина , возникновения гидроудара системе водоснабжения:
- Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
- Поломка или отключение циркуляционного насоса, насосной станции.
- Воздушные пробки в системе водопровода.
- Перепады сечения водопроводных труб.

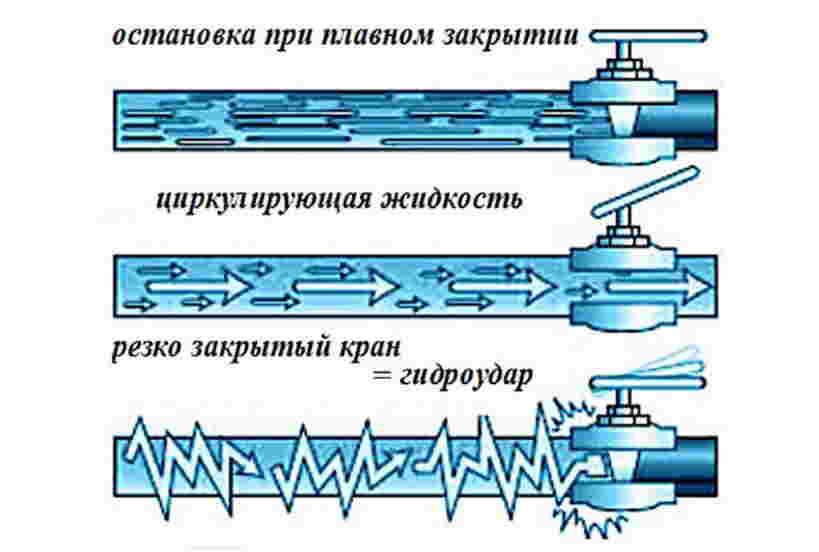

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.
И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

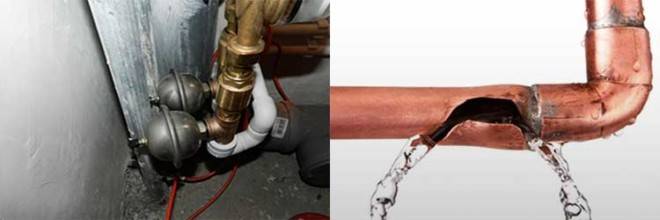

Трещина в трубе-после гидроудара
Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.
И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.
Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы
Последствия гидроудара
Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.
От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.
Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.
Последствия гидроудара- затопило квартиру
В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.
Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
Возможные причины возникновения
Существует несколько основных причин гидроудара в трубопроводе:
- В процессе заполнения системы водой, находящийся в ней воздух обычно спускают через открытый вентиль. Если сечение вентиля меньше, чем у основной трубы, его пропускная способность не позволяет справиться сразу со всем потоком воды. В таком случае создается повышенное давление в месте задержки, и возникает гидроудар.
- В системах, где вода циркулирует с постоянным давлением, при некоторых обстоятельствах могут перекрывать запорные устройства. Тогда несжимаемая до этого жидкость начинает оказывать повышенное давление на стенки трубы, вследствие чего происходит гидроудар.
Различают два типа гидроудара в трубопроводе: отрицательный – происходит снижение напора из-за выключения насоса или открытия задвижки; положительный – давление в системе резко поднимается в результате перекрытия задвижек или включения подкачки.
Для того чтобы рассчитать мощность гидроудара в трубах, теоретиком Н. Е. Жуковским был разработан целый ряд формул. Он не только подробно расписал, что такое гидроудар в трубопроводе, но и определил, как можно вычислить степень роста давления в системе в той или иной ситуации.
