На какую глубину закапывать канализационную трубу в частном доме

Устройство внутренней канализации в частном доме – схема и рекомендации

В состав внутренней канализации входят следующие элементы;

• Сантехнические устройства: унитаз, ванна, душевая кабина, умывальник, кухонная раковина;
• Канализационный стояк и прикреплённая к нему вентиляционная труба;
• Отводные линии;
• Обратный клапан.

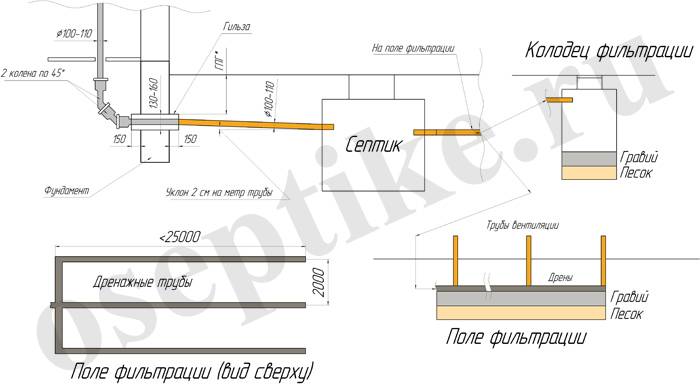

Схема канализации частного дома с рекомендованными диаметрами трубопроводов

Горизонтальные трубопроводы устанавливаются с уклоном. При разводке канализации в частном доме нормативными показателями уклона зачастую пренебрегают, делая его «на глазок», существенно превышая рекомендованный коэффициент. В результате, твердые вещества  канализационных стоков не успевают вымываться из труб вместе с водой, скапливаются внутри, создавая пробки.

Таблица зависимости уклона от диаметра канализационных труб для частного дома труб

Диаметр, мм	Оптимальный уклон	Минимально допустимый уклон
50	0,035	0,025
100	0,02	0,012
150	0,01	0,007
200	0,008	0,003

Элементы канализационного стояка и его присоединение к горизонтальной выводной трубе

Присоединение к стояку отводных трубопроводов выполняется при помощи косых тройников и крестовин. Монтаж канализационных труб в подвале, подсобных и технических помещениях допускается осуществлять открытым способом. Крепление выполняется специальными муфтами с дюбелями, либо трубы располагаются на опорах. В жилых помещениях, как правило, выполняют скрытый монтаж. Канализационные трубопроводы располагаются в технических нишах и шахтах, коробах, под полом. Для осуществления обслуживания — периодической очистки, основной стояк и отводные канализационные линии оборудуются ревизиями в соответствии с нормативами:

• Канализационный стояк на нижнем и верхнем этаже частного дома;
• Отводные линии, к которым подключены три и более сантехнических прибора;
• На поворотах трубопровода (именно там чаще всего скапливается твердые нерастворимые остатки стоков);
• На прокажённых горизонтальных участках через каждые 8 м.

Видео обустройства канализации в частном доме своими руками, правильная укладка труб с уклоном:

Watch this video on YouTube

Почему важно утеплить канализационную трубу

Утепление канализационных труб не менее важно, чем выбор правильной глубины укладки и требуемого диаметра. Эта операция необходима и несёт в себе также защитную функцию

Замерзание трубопроводов является частым явлением зимой, особенно если они были заложены достаточно давно. Это приводит к очень печальным последствиям, для устранения которых требуется достаточное количество времени, сил и средств. Замерзанием сточных вод может привести к их расширению, вследствие чего канализационная труба лопается и требует капитального ремонта с раскапыванием траншеи и заменой пострадавшего участка.

Достаточно проложить трубу на 10 см ниже глубины замерзания и дополнительное утепление не потребуется. Но это может иметь большую стоимость, чем приобретение специальных материалов, которые еще и защищают трубы от промерзания. Поэтому выгоднее и приобрести теплоизоляционные материалы, которые в большом количестве имеются на строительном рынке.

Материалы, которые чаще всего используют для утепления канализации:

• Минеральная вата. Данный вариант чаще остальных используется при строительстве, но является дорогостоящим, так как требуется дополнительная закупка гидроизоляции. Если не проводить гидроизоляцию, то минеральная вата, после намокания, теряет все свойства.
• Пенополиуретан. Очень удобный в применении материал, который является влагостойким и идеально подходит для утепления канализационных труб. Его часто производят в виде двух полуцилиндров, которые имеют специальные пазы, позволяющие накрыть трубу с двух сторон и зафиксировать. Помимо удобства в работе и качества структуры, пенополиуретан имеет доступную ценовую политику и поэтому очень распространён при прокладке трубопроводов.
• Пеноизол. Очень удобен, если в наличии имеется специальное распылительное оборудование, так как пеноизол производится в жидком виде. Для утепления трубы, её поверхность обрабатывают несколькими слоями материала, который через какое-то время застывает.

Также существуют популярный вариант обогрева труб, который требует дополнительного расхода электрической энергии. Поверх водопроводной трубы, или внутри неё, прокладывают греющий кабель, который выпускается как с возможностью самостоятельной регулировки, так и без неё. Саморегулировочный греющий кабель затрачивает меньшее количество электрической энергии, обогревает только необходимые места. Обычный кабель работает постоянно и с одной мощностью, из-за этого его расход несколько больше.

Типы и особенности септиков

Все виды систем, предназначенных для очистки стоков в частных домах и на дачах, подразделяются на 3 категории:

1. Выгребные ямы, изготовленные из подручных материалов. Они плохо очищают стоки.
2. Накопительные емкости и многокамерные септики, оснащенные фильтрационным полем.
3. Станции биологической очистки. Такая автономная канализация обеспечивает высокую степень очистки стоков.

Выгребные ямы

Выгребные ямы часто обустраивают на даче, но они подходят и для утилизации канализационных вод в частных домах, где проживают не более 2 человек. Больший объем стоков переработать выгребная яма не может.

На дне обустраивают песчано-гравийную подложку, через которую будут отфильтровываться вредные соединения и крупные загрязнители. Часть очищенной воды будет уходить в почву.

Схема выгребной ямы из бетонных колец.

Выгребные ямы часто становятся причиной загрязнения почвы и появления неприятного запаха. Если яму планируется обстраивать на участке с высоким уровнем грунтовым вод, рекомендована герметизация дна. В этом случае потребуется периодическая очистка емкости ассенизаторской машиной.

Из бетонных колец часто сооружаются многокамерные выгребные ямы: в первом отсеке дно герметичное, а во втором имеет песчано-гравийный фильтр. Таким образом, большинство загрязнителей оседает в первой емкости, а затем отстоявшаяся вода попадает во вторую емкость.

Когда наполняется камера с герметичным дном, ил и отходы, скопившиеся в ней, удаляются ассенизаторской машиной.

Септики заводского изготовления

Заводские септики имеют разную форму, объем, конструкционные характеристики и способ очистки стоков. Более безопасной альтернативой выгребной яме являются однокамерные накопительные септики, которые изготавливаются из прочного пластика. В таких емкостях накапливаются стоки, а затем их откачивает ассенизаторская машина.

Очищенная таким способом жидкость поступает на фильтрационное поле. Тяжелые загрязнители по мере необходимости откачиваются из отстойников. Использование пластиковых емкостей снижает риск загрязнения почвы неочищенными водами.

Схема устройства станции биологической очистки.

Широкую популярность приобрели многокамерные септики, в которых очищение стоков происходит за счет активности аэробных бактерий. Такие устройства дают хороший результат, поэтому на фильтрационное поле отводится вода с низким содержанием примесей. Для активности микрофлоры в септик должен поступать кислород.

Лучшим вариантом автономной канализации считаются станции биологической очистки. Они отличаются небольшими размерами, но устраняют до 98% загрязнителей, поэтому допускается использование очищенной с их помощью воды для полива деревьев, ее слив в дренажные канавы и ближайшие водоемы. Такие системы не являются автономными и не могут работать без электричества.

Специальные насосы должны непрерывно подавать воздух в аэротанк, чтобы поддерживать жизнь микрофлоры, участвующей в очистке.

Расходные материалы, расчет и цены

Обязательно нужно определиться с объемом септика. Расчет проводится с учетом, что на каждого жителя дома используется 200 л воды в день. Стоки в септике отстаиваются в течение 3-х суток. Исходя из этих данных, получаем точный размер сточного резервуара.

Так, семья из 4-х человек потребляет 800 л. За три дня накапливается 2400 л. Значит, нужно подбирать септик именно такого объема. При желании можно сделать небольшой запас на случай максимальной загруженности резервуара. Септики с такими параметрами стоят от 20 тыс. руб.

Основная арматура:

• Крестовины для соединения 4-х участков под углом (80-100 руб.).
• Тройники с отводом бокового участка на 45 или 90 градусов.
• Колено для соединения труб с разницей высот (450 руб./шт.).
• Прямолинейная двухсторонняя муфта с резиновыми манжетами в раструбах (от 30 руб.).
• Ревизия (60 руб.)
• редукции разных параметров (от 40 руб/шт.)
• Зонт вытяжки (от 50 руб.)

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

• способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
• устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
• прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубы	Преимущества	Недостатки
чугун	долговечность, устойчивость к нагрузкам, перепадам температур	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Глубина закладки трубы возле дома

При устройстве канализационной системы следует знать, что глубина закладки трубопровода может изменяться в разных местах

Важно, чтобы она не была меньше глубины промерзания почвы

Исключение можно сделать в том месте, где канализационная труба выходит из дома. По общепринятым технологическим нормам, труба возле дома должна закапываться на 30 см выше глубины промерзания грунта в том регионе, в котором ведётся строительство. Но при этом глубина прокладки не должна быть менее 70 см. Многие строители смотрят на общие нормы и закладывают трубопровод на 50 см вглубь, что не приводит к непоправимым последствиям. Сделать такое нарушение можно в том случае, если над трубой не будет проложена дорога или тротуар.

Устройство

Для установки септика на участке потребуется подготовка котлована. Его размеры будут определяться габаритами выбранной модели септика и особенностями грунта. Если почва очень подвижна, то размеры котлована следует увеличить на 25-40 см по каждому измерению.

Этот запас позволит залить бетонный короб для механической защиты септика. По глубине котлован следует рассчитывать так, чтобы горловина установленного септика оказалась вровень с уровнем земли.

Глубина траншеи под канализационную магистраль должна быть менее 70-80 см. Это позволит уберечь ее от промерзания. При этом следует учитывать рельеф местности. Если дом расположен много выше септика, то траншея возле фундамента должна быть более глубокой. Минимальное расстояние до фундамента здания – 5 м.

Магистральную трубу следует укладывать под небольшим углом в сторону септика. Для этого оптимальное увеличение глубины траншеи должно составлять порядка 3 мм на 1 м. Такой наклон обеспечит беспрепятственное прохождение стоков. При меньшем уклоне есть появления заторов.

Превышение указанного уклона может привести к тому, что вода будет слишком быстро стекать в септик, не успевая унести с собой фекальные массы. Это тоже чревато затором.

Чтобы было легче контролировать глубину траншеи, стоит заранее подготовить деревянный брус с делениями. Наносятся деления для определенных расстояний от фундамента. К примеру, на двух метрах от дома глубина должна быть 800 , на четырех – 806 и т.д.

По мере удаления от дома, глубина должна всегда возрастать. Ее уменьшение на каком-либо участке недопустимо. Даже небольшой «горб» приведет не только к затруднению стока, но и к появлению воздушной пробки, что еще более ухудшит ситуацию.

Затруднить сток могут и повороты магистрали. По мере возможности их следует избегать. Если же обойтись без изгиба не получается, следует организовать поворот максимально возможного радиуса. В точке поворота желательно устроить ревизионный колодец.

Особое внимание глубине канализации следует уделять, если она проходит под автостоянкой или дорогой. В этом случае ее стоит увеличить на несколько десятков сантиметров. Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой

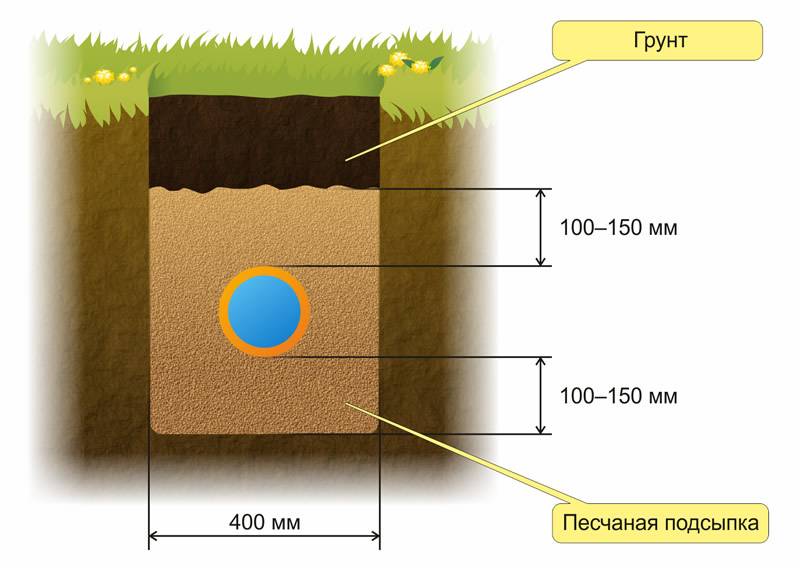

Толщина подушки – 10-15 см

Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой. Толщина подушки – 10-15 см.

Для средних и холодных климатических зон канализационная магистраль должна быть утеплена. В качестве утеплителя могут применяться полотна из пенополиуретана или вспененного полистирола с экранирующим слоем из фольги.

Особо тщательного утепления требуют люки в ревизионных колодцах и коллекторы. При достаточно мягком климате утепление выполнить лишь для верхней части трубы.

Элементы внутренней канализационной сети должны сводиться в общий стояк, выполняющий функции коллектора. Оптимальное место укладки горизонтальных участков труб – в стяжке пола. При этом желательно придать трубе небольшой наклон.

Использовать колена с поворотом 90 градусов в системах канализации не рекомендуется. Повороты трубы лучше организовать с помощью нескольких отводов под 30 или 45 градусов.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

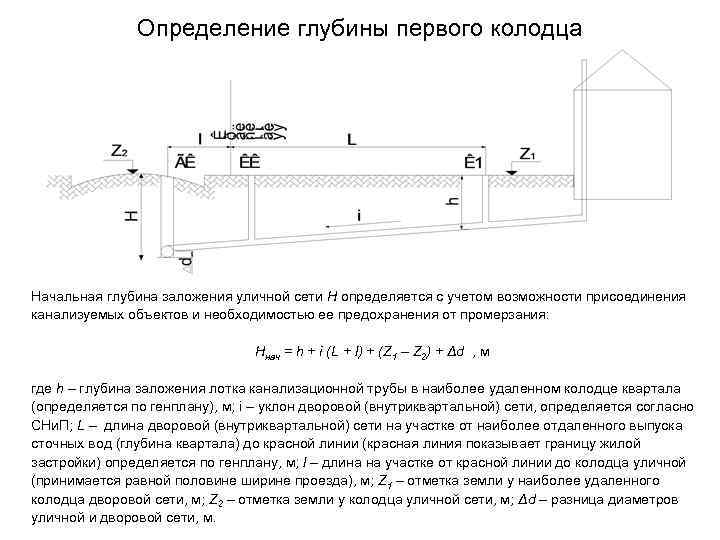

Как определить глубину укладки трубы?

Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе допущенные серьезные ошибки приведут к преждевременному выходу системы из строя.

Септик или выгребная яма?

Конечной точкой приема всех сточных вод является выгребная яма или септик. От их расположения зависит глубина укладки трубопровода. Первый вариант ввиду неудобства пользования рассматривать нет смысла. Да и выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант – это септик. Его устанавливают внутрь котлована, стены которого бетонируют, чтобы давление грунта не деформировали стенки емкости.

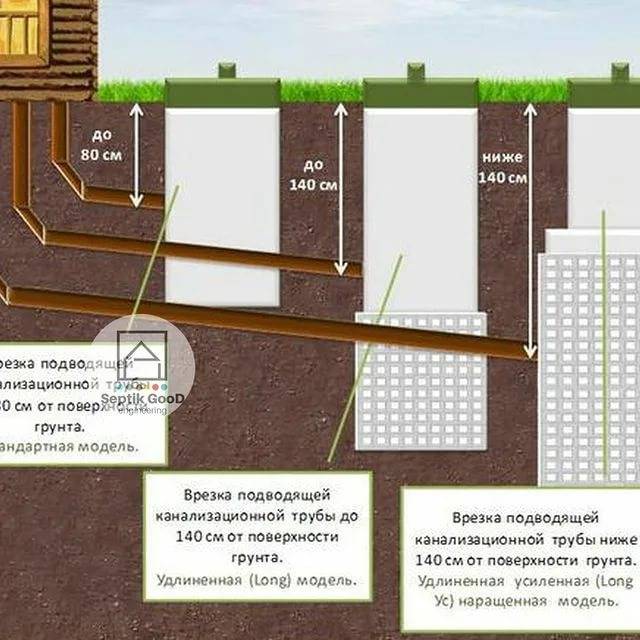

Глубина закапывания септика зависит от его модели, но при любых параметрах не мене 1,5 м. Важным условием является расстояние агрегата от любой постройки, которое составляет не менее 5 м. Еще один фактор, требующий учета – это уклон трубопровода. По существующим стандартам такой показатель составляет 2–3 см/1 м. п. Зная месторасположения и глубину установки септика, определяется нижняя точка конца канализации. Верхней точкой, то есть началом трубопровода, будет выход из дома. Сделав несложные расчеты можно определить будущую глубину укладки.

Промерзание почвы

Одним из важных факторов является уровень промерзания грунта. Здесь надо обратиться в соответствующие инстанции, чтобы узнать показатель для определенной местности. Можно поступить проще и найти в интернете карту с данными обозначениями по каждому региону.

Обычно при самостоятельном строительстве домашней канализаций в южных регионах трубы закапывают на глубину 500 мм. Для центральных регионов с более холодными зимами, глубину увеличивают до 700 мм. Но такие показатели допустимы, если над трубопроводом отсутствуют пешеходные дорожки, подлежащие очистке от снега. Ведь, как известно, слой снега препятствует воздействию мороза на грунт. Определившись с максимальной глубиной промерзания, трубу надо проложить немного ниже этой точки.

Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?

Часто ландшафт или наличие хозпостроек не позволяют поместить септик близко к дому. При его отдалении даже на 15 м уже не получится выдержать на протяжении всей трассы глубину ниже промерзания грунта. Это связано с уклоном трубопровода. Нетрудно рассчитать, что при соблюдении всех параметров конечная точка возле септика будет находиться на такой глубине, что придется копать на весь вылет экскаваторной стрелы. А насколько тогда придется зарывать сам септик?

Сильно заглублять систему нерационально из-за сложности производимых работ и будущего обслуживания самого септика. Плюс, на большой глубине могут вскрыться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях на уровень промерзания не обращают внимания, а производят укладку на удобную глубину. Далее, надо сделать качественное утепление трубопровода.

Во многих регионах достаточно будет обмотать трубы утеплителем. Сейчас продается много разных рулонных материалов и в форме скорлупы. Главное, сверху теплоизолятор надо защитить гидроизоляцией, чтобы сберечь его от разрушения. Ну, если зимы уж совсем суровые, хозяину дома придется понести затраты на приобретение греющего кабеля. Его укладывают по трубопроводу под утеплителем. При сильных морозах подогрев не даст замерзнуть стокам внутри системы.

Основные правила определения глубины

При выборе глубины ориентируются на целый ряд факторов:

• глубина промерзания грунта – самый важный критерий;
• температура перекачиваемой канализацией воды;
• диаметр труб;
• материал, из которого выполнены трубы;
• наличие или отсутствие дополнительного утепления;
• график, согласно которому эксплуатируется канализация;
• режим осадков в холодное время года.

Глубина промерзания грунта это основополагающий фактор. Например, в тёплых регионах, где температура никогда не опускается ниже нуля, глубина прокладки труб может быть любой – в зависимости от прочих условий..

Теперь познакомимся поближе с каждым из факторов.

Глубина промерзания грунта

Глубина канализации в первую очередь зависит именно от этого фактора. Для её вычисления используют такие показатели, как высота снежного покрова, состав почвы или высота стояния подземных вод. Выполнять расчёты самостоятельно нет никакой необходимости – в каждом регионе России и СНГ давно опубликованы готовые нормативы.

Карта промерзания грунта в РФ и СНГ Источник wp.com

Так, в Москве глубина промерзания грунта составляет 1,4 м, в Санкт-Петербурге меньше – 1,2 м. При продвижении на восток и север эта глубина увеличивается – к примеру, в Нарьян-Маре она составит аж 2,4 м.

Если материал, из которого изготовлены трубы, или какой-либо иной фактор не вызывает проблем с укладкой на бо́льшую глубину, то к глубине промерзания надо добавить ещё 0,5 м.

К минимальной глубине заложения трубы желательно добавить 0,5 м Источник проводу.рф

Если же по каким-либо причинам глубоко трубы спрятать не получается, то их придётся утеплять изоляцией или дополнительно обматывать термокабелями для обогрева в холодное время.

Материал труб

Современная канализация обычно изготавливается не из чугуна или стали, а из синтетических материалов. Хотя достоинства последних очевидны, приходится учитывать их главный недостаток – невысокий уровень механической прочности.

Синтетические канализационные трубы Источник bauland.pl

В маркировке труб указывают максимальное давление, на которое они рассчитаны. Сама маркировка делится на множество разделов, но в основном надпись вида «PN число» будет указывать на предельное давление в барах, которое может выдержать труба. Впрочем, для канализации этот параметр вторичен, так как обычно в таких трубах нет давления.

Более насущная проблема, связанная с прочностью канализации – при слишком большой глубине укладки канализационных труб в землю они быстро деформируются. Этот момент также надо учитывать, например, если канализация проводится под автомагистралью. Решается такая проблема двумя способами:

• увеличение глубины залегания труб вместо её уменьшения – грунт распределит давление;
• покрытие труб защитным футляром – обычно, бетонным.

Впрочем, при укладке канализации для частного дома с автомагистралями сталкиваться обычно не приходится, а надо просто учесть давление самого грунта. Исключение – если канализационная труба прокладывается под дорогой во дворе, на которой может иногда стоять, например, грузовой автомобиль.

Диаметр труб

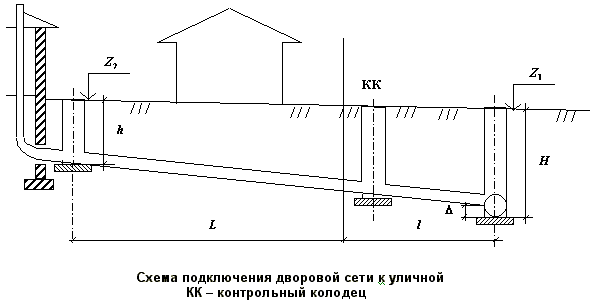

На минимальную глубину закладывания трубы для автономной канализации влияет и её диаметр. Труба, сечение которой составляет от 50 см и более, должна залегать на глубине не менее 50 см. Максимальная глубина залегания от диаметра сточных труб не зависит.

Даже если дом подключён к центральной канализации, то правила обустройства будут такие же Источник yandex.net

Минимальная глубина может уменьшиться в том случае, если от выхода трубы из внутренней канализации частного дома до коллектора расстояние небольшое. Оно не должно превышать 10 м – в таком случае можно уложить канализацию и на 30-35 см под землёй.

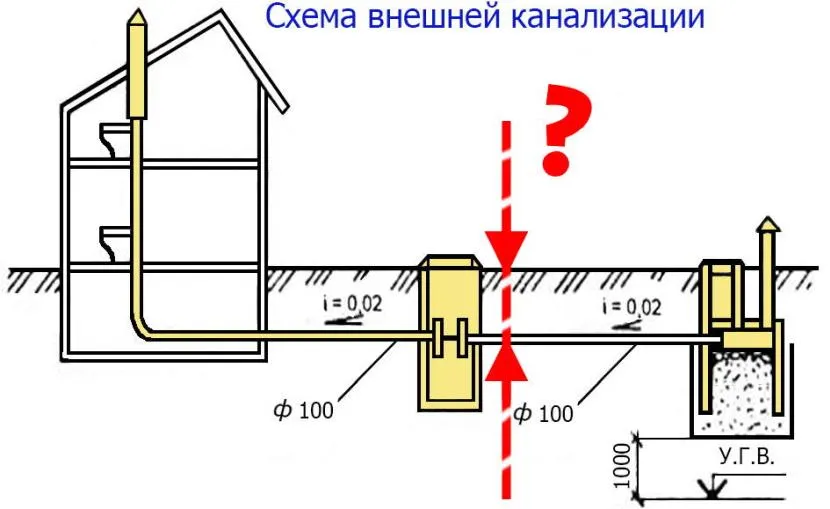

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.
