Основные положения
1. При выполнении мастером любых газовых работ обязательно спрашивайте у него соответствующие официальные документы с разрешением проводить такие работы.
2. Малейшее содержание окиси углерода (угарного газа) в воздухе может очень быстро оказаться фатальным, поэтому, если подозреваете неисправность любого газового оборудования, немедленно организуйте его проверку официальным специалистом и не забывайте о ежегодном техобслуживании.
3. Жидкое тяжелое топливо для поджига обычно требует распыления под давлением, потому что эта жидкость сама не зажигается, горит только его тонкая воздушная взвесь или пары.
4. Для того чтобы воспрепятствовать развитию бактерий легионеллезной лихорадки («болезнь легионеров»), что может быть проблемой там, где есть водяной душ, ни в коем случае не храните домашнюю горячую воду в баке-аккумуляторе при температурах ниже 60 °С.
5. Бак-аккумулятор горячей воды с множеством витков («высокоэффективный» бак) нагревает воду для домашних нужд гораздо быстрее, чем бак с несколькими витками теплообменника внутри него.
6. Если в вашем доме есть бак-аккумулятор для горячей воды, поищите кран на трубе, подающей в него воду. Этот кран применяется для перекрытия подачи воды в случае необходимости, поэтому проверьте его работу. Если он неисправен, отремонтируйте — он может понадобиться в аварийной ситуации.
7. Когда вы отключили подачу воды в бак-аккумулятор, помните, что хотя вода из кранов не течет, в самом баке остается вода.
8. Невентилируемая домашняя система горячего водоснабжения берет воду непосредственно из магистрального водопровода холодной воды, поэтому вода находится под хорошим давлением и является питьевой — пить ее безопасно.
9. Погружной водонагреватель является альтернативным средством нагрева воды для домашнего использования; он аналогичен большому электрочайнику.
10. Общие бойлеры и нагреватели мгновенного нагрева (проточные) не используют баки-аккумуляторы горячей воды, поскольку греют только ту воду, которая нужна в данный момент, и только когда она нужна.
ГВС и схема теплоснабжения
Система горячего водоснабжения (ГВС) — совокупность устройств, обеспечивающих нагрев холодной воды и распределение ее по водоразборным приборам.
Существует две системы ГВС и теплоснабжения жилых зданий:
- открытая,
- закрытая.
Открытая система ГВС подразумевает под собой забор горячей воды из системы отопления. Соответственно, для этого теплоноситель должен быть хорошего качества, пригодный для использования в быту и соответствовать санитарным нормам. В конструктиве такая схема намного проще и на ее изготовление требуется гораздо меньше материала, но за объемом жидкости нужно постоянно следить, чтобы не допустить завоздушивания системы отопления.
Таким образом, основным преимуществом открытой схемы является ее меньшая себестоимость, по сравнению с закрытой. Недостатком является, в основном, необходимость постоянного контроля объема теплоносителя.
В закрытой системе теплоноситель и потребляемая вода не смешиваются между собой. Она доставляет потребителям не теплоноситель, а его тепло. Передача последнего происходит в теплообменнике.
Именно такую схему предпочитают в современном домостроении, как в частном, так и многоквартирном. Недостатком такой системы является ее стоимость. Для монтажа требуется дорогостоящее оборудование — котел, бойлер и другое. Неоспоримым преимуществом закрытой системы горячего водоснабжения является полная независимость потребителя от центральных теплосетей и возможность индивидуальной регулировки температуры воды.
Открытая и закрытая система горячего водоснабжения — это системы с разными принципами функционирования.
Основные отличия:
- Закрытая — устроена так, что забираемая из магистрального водопровода холодная питьевая вода в теплообменнике нагревается от сетевого теплоносителя, а затем поступает к потребителю.
- Открытая — это система, у которой нагретая вода отбирается из подающего и обратного теплопроводов в смеситель, где доводится до температуры 65ºС, а затем подается к кранам горячего водоснабжения для бытового использования.

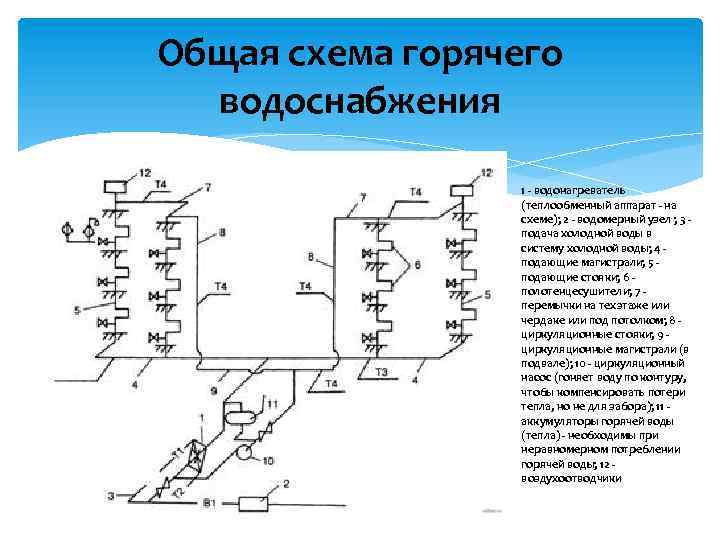

Таким образом выглядит система горячего водоснабжения многоквартирного дома, схемы.
Традиционный подход или полная автоматизация
Если рассматривать варианты устройства отопления для многоквартирного дома с несколькими этажами, то однотрубная система в итоге создаст больше проблем. В перспективе можно предвидеть неравномерный прогрев и дополнительные затраты на повышение эффективности отопительной конструкции.
Если всё-таки выбрана однотрубная система, то самой сложной её частью станет тщательно рассчитанный профессиональный проект.
Сторонников этого варианта немало, их вдохновляет низкая себестоимость работы и старые дома, в которых такая система успешно функционирует уже много десятилетий.
Более гибкий вариант — сочетание двухтрубной и однотрубной систем. Он позволит и сэкономить, и воспользоваться преимуществами той и другой системы.
Как организовано горячее водоснабжение многоквартирного дома
Подача от центрального распределителя, где осуществляется подогрев, производится по проложенным над или под землёй трубопроводам – трассам. Они в обязательном порядке утепляются, чтобы рабочая среда не остывала и не замерзала по мере прохождения к потребителям. Далее магистрали разделяются и подводятся к многоэтажкам, в которых осуществляется разводка по уровням, квартирам. Один из важнейших факторов, определяющий устройство и способ подачи горячего водоснабжения многоквартирного дома – источник получения нагретой жидкости. В зависимости от этого выделяют два типа систем
- Открытые с забором из сети теплоснабжения. Трасса ГВС идёт от центральной котельной параллельно трубам отопления. Подпитка может осуществляться из подающей или обратной магистрали в зависимости от времени года. В демисезонный период, когда теплоноситель не разогревается до высокой температуры, горячая вода забирается из линии, идущей от основного агрегата. Зимой чаще всего подача горячей воды для бытовых нужд осуществляется из обратки. Такая схема используется в большинстве многоквартирных домов старой застройки.
- Закрытые (бойлерные) с забором из централизованной системы холодного водоснабжения (ХВС). В этом случае качество рабочей среды гораздо выше, так как оно должно соответствовать требованиям питьевого комплекса. Нагрев до необходимой степени осуществляется в отдельном оборудовании: теплообменнике, подключённом к ТЭЦ, накопительном баке, газовой колонке. Чаще всего бойлерная система горячего водоснабжения для многоквартирного дома более эффективна и комфортна, так как температура в трубопроводе не зависит от работы сети отопления.
Основные элементы ГВС в МКД
Чтобы разобраться в том, как осуществляется подача горячей воды в многоэтажном городском доме необходимо знать, из чего состоит система. Обычно её монтажа применяется стандартный набор оборудования и комплектующих.
Водомерный узел
Первый этап, который проходит рабочая среда после попадания в здание. Он состоит из нескольких устройств
- запорная арматура, необходимая перекрывания потока. В качестве неё используются шаровые краны, задвижки и т.д.
- фильтрующее оборудование, задерживающие относительно крупные загрязнения: ржавчину, песок, окалину, ил. С этой целью устанавливается сетчатый грязевик или бак со сливным вентилем, проходя через который частицы оседают дно
- счётчики, фиксирующие расход горячей воды
- манометр для контроля давления
- обводная линия (байпас). Монтируется не во всех сетях, однако удобна на случай ремонта, так как позволяет отключить оборудование без остановки работы всего комплекса
Элеваторный узел
Далее система ГВС, подпитывающаяся от отопления в многоквартирном доме, проходит этап смешивания, в котором рабочая среда достигает нужной температуры. Это происходит путём добавления в чрезмерно горячий теплоноситель, поступающий из котельной под высоким давлением, порций из остывшей магистрали. Процесс производится в специальном оборудовании – водоструйном элеваторе. Между ним и входными задвижками размещаются врезки сети ГВС. Их может быть 2 (по одной для подачи и обратки) или 4 (по две для каждой линии). В первом случае реализуется тупиковая схема, во втором – циркуляционная.
Розливы
Представляют собой горизонтально расположенные трубы, идущие в подвале от элеваторного и водомерного узлов и служащие связующим звеном между ними и стояками. Они должны иметь максимальный диаметр (32-100 мм). Он подбирается с учётом расхода, потребностей сети с запасом на будущее, так как коммуникации имеют свойство «зарастать» со временем. Тупиковая система разводки горячего водоснабжения в многоквартирном доме предполагает монтаж одного розлива, циркуляционная – двух.
Стояки
Обеспечивают распределение рабочей среды по вертикали. Стандартно устанавливается две трубы (ГВС и ХВС) на один ряд квартир, расположенных одна над другой. Однако в зависимости от особенностей их планировки возможны другие варианты
- 2 стояка на жильё при условии, что точки водоразбора располагаются на значительном расстоянии
- 1 вертикальная труба на 2 квартиры, когда санузлы соседей размещены через стену
- использование горизонтальных перемычек, которые позволяют подключить к одной линии до 7 потребителей
Диаметр стояка обычно составляет 25-40 мм.
Подводки
Этим элементом завершается схема горячего водоснабжения для многоэтажного дома. Он необходим для разводки внутри квартиры. Для его монтажа обычно выбираются трубы диаметром 15 мм из полимеров, но чаще из стали. Применение металлических конструкций более оправдано ввиду высокой вероятности гидроударов в системе. Чаще всего в квартирах реализуется тройниковая разводка, которая проще в монтаже, обслуживании, ремонте. Более сложная по конструкции коллекторная схема более распространена в частном строительстве.
Установка циркуляционного насоса в систему ГВС
Монтаж насоса в систему ГВС должен осуществляться в согласии с рекомендациями изготовителя и существующими строительными нормами.
Монтажные работы проводят следующим образом:
- Место установки циркуляционного насоса ГВС – модуль монтируется на обратку. Такое расположение предотвращает попадание воздуха в станцию – завоздушивание приводит к снижению работоспособности системы. По этой причине ставить насос надо исключительно на обратку водоснабжения.
- Сразу после насоса и перед накопительной емкостью, устанавливается обратный клапан. Обязательно монтируются отсекающие краны перед и после станции.
- Подключение к электросети выполняется через ИБП для питания. После отключения электроэнергии, источник бесперебойного питания продолжает обеспечивать автономную работу оборудования, в течение от нескольких часов до суток. (как правильно подобрать ИБП для насосного оборудования, читайте здесь).
- Для равномерного распределения напора, устанавливают сложную систему регулирования ГВС, включающую несколько распределительных коллекторов и специальных клапанов снижения давления.
- Запускать электродвигатель на холостом ходу запрещается. После того, как была сделана установка насоса в системе горячего водоснабжения, водяной контур заполняется, выполняется пробный запуск и проверка работоспособности.
- Обслуживание – насосы с мокрым ротором имеют простую конструкцию, поэтому не нуждаются в проведении осмотра и ремонте в течение всего срока эксплуатации. Время от времени потребуется чистка и замена фильтра. Периодичность обслуживания насоса с сухим ротором, раз в 2 года. Во время проведения работ заменяется смазка, чистится корпус.
Недостаточное давление в центральной системе водоснабжения, обусловливает необходимость установки циркуляционного насоса на горячую воду в многоквартирных домах и частных строениях, независимо от отапливаемой площади.
Неисправности
Основные неисправности вентиля системы водоснабжения:
- в закрытом состоянии пропускает воду,
- жидкость протекает по штоку,
- наличие течи через резьбовые соединения.
Причинами неисправностей являются износ резиновой прокладки клапана, раковины седла, изношенная резьба штока, истершаяся набивка сальника, слабое уплотнение резьбовых соединений.
Если начал шуметь смеситель с керамической буксой, то причиной является просевшая силиконовая шайба. Лучше всего заменить керамическую кран-буксу на такую же новую или аналог.
Рычаговые смесители практически не шумят, но если это все-таки произошло, единственным решением будет нормализация давления в системе. Для этого перед смесителем устанавливают редукторы, которые ограничивают давление, тогда шум прекращается. Подобный подход можно применить и для устранения шума в смесителе гигиенического душа.
В видеоролике показан способ правильного расчета стоимости ГВС.
https://youtube.com/watch?v=dSnzq32zoHU%27
Разводка в квартире
Существует две основных схемы разводки водопровода в квартире:
- тройниковая (последовательная),
- коллекторная.
Обе схемы имеют свои преимущества и недостатки. Иногда имеет смысл применить комбинацию этих схем.
Последовательная схема — это традиционный способ проектирования и монтажа водопровода в квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства. Для присоединения сантехнических приборов используют тройники, поэтому данную схему называют тройниковой. Основная труба должна быть больше диаметром, чем остальные, так как берет на себя функции коллектора.
Одно из ее весомых преимуществ — меньшее, по сравнению с коллекторной схемой, количество труб. Потому и расходы на ее монтаж будут минимальными.
Коллекторная схема разводки является оптимальным выбором для квартир большой площади, а также в местах, где нужна установка большого количества сантехнических приборов. Вода из общего стояка поступает в коллектор, а затем направляется к потребителям, то есть к приборам.
Подключение каждого потребителя выполняется отдельно. Одно из главных достоинств коллекторной схемы — равномерное распределение воды. Это означает, что количество подключенных приборов и длинна водопроводных труб не уменьшают напор ни для одного из потребителей.
Видео демонстрирует узел ввода холодной и горячей воды в квартире многоэтажного дома.
https://youtube.com/watch?v=V2tRtw8WKTg%27
Чем бойлер отличается от проточного водонагревателя?
Понять до конца принцип работы накопительного водонагревателя поможет его сравнение с проточным. Если в накопительном приборе происходит подогрев определенного количества воды, равного объему бака, то при работе проточного аппарата воды будет нагрето столько, сколько единовременно ее потратит потребитель. Нагрев воды происходит в режиме реального времени.
Бойлер, по сравнению с проточным прибором, для нагрева такого же количества воды потратит меньше электроэнергии. Это самое весомое преимущество накопительного водонагревателя. Среди преимуществ проточного нагревателя воды стоит отметить его компактность.
Таким образом, суть работы современных бойлеров достаточно проста, что позволяет им быть достаточно производительными и экономичными. Новейшие модели имеют полностью электронное управление. Это дает возможность эффективно «общаться» с агрегатом даже далеким от знания техники людям.
ЖКХ в России
Системы горячего водоснабжения бывают:
Централизованные, в которых одна подогревательная установка обслуживает несколько (как минимум одно) многоквартирных жилых домов (МКД) в пределах одного квартала (микрорайона), поселка или города.
Децентрализованные (автономные), в которых приготовление горячей воды происходит вблизи водоразборных приборов (на месте потребления) и осуществляется мелкими генераторами тепла: газовыми, электрическими или дровяными водонагревателями — колонками и т. п.
Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.
Открытой системой ГВС называется система, в которой вода для горячего водоснабжения забирается непосредственно из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах — гидроэлеваторах и поступает к водоразборным кранам.
Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода, нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем — водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.
Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а холодная вода для нужд ГВС, забираемая из водопроводной сети, нагревается на ТЭЦ, в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.
Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.
Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции — трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм — не ниже 60 гр.С.
Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.
Однако в случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла до точек водоразбора система ГВС может не иметь циркуляции.
И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин — не ниже 60 и не выше 75 гр. С.
— п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети» Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); — п. 5.3.1 документа «Правила и нормы технической эксплуатации жилищного фонда» (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).
Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».
Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода или после ремонта оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.
Составил специалист ЖКХ Юрий Калнин

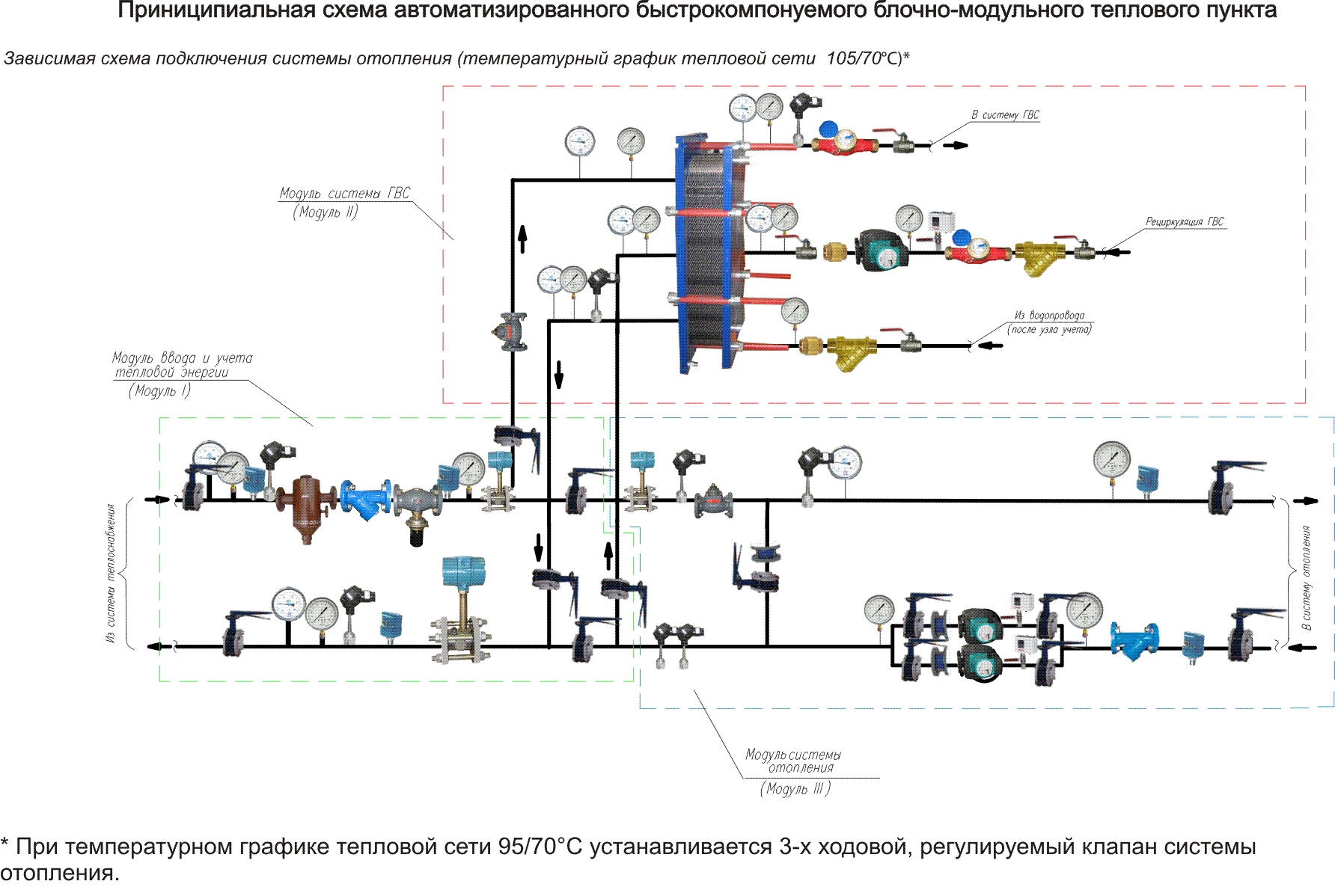

Применение пластинчатого теплообменника для ГВС
Нагрев воды от теплосети полностью обоснован с экономической точки зрения – в отличие от классических водонагревательных котлов, использующих газ или электроэнергию, теплообменник работает исключительно на отопительную систему. В результате конечная стоимость каждого литра горячей воды оказывается для домовладельца на порядок ниже.
Пластинчатый теплообменник для горячего водоснабжения использует тепловую энергию теплосети для нагрева обычной водопроводной воды. Нагреваясь от пластин теплообменника, горячая вода поступает к точкам водоразбора – кранам, смесителям, душевую в ванной комнате и пр.
Важно учитывать, что вода-теплоноситель и нагреваемая вода никак не контактируют в теплообменнике: две среды разделены пластинами теплообменного аппарата, через которые осуществляется теплообмен. Использовать воду из системы отопления в бытовых нуждах напрямую нельзя – это нерационально и зачастую даже вредно:. Использовать воду из системы отопления в бытовых нуждах напрямую нельзя – это нерационально и зачастую даже вредно:
Использовать воду из системы отопления в бытовых нуждах напрямую нельзя – это нерационально и зачастую даже вредно:
- Процесс водоподготовки для котельного оборудования – достаточно сложная и дорогая процедура.
- Для умягчения воды часто используются химические реагенты, которые негативно сказываются на здоровье.
- В трубах отопления с годами скапливается колоссальный объем вредных отложений.
Однако использовать воду отопительной системы косвенно никто не запрещал – теплообменник ГВС обладает достаточно высоким КПД и полностью обеспечит вашу потребность в горячей воде.
Рециркуляция системы горячего водоснабжения ГВС.
Рециркуляция горячей воды устроена следующим образом:
Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. И даже учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.
При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.
Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.
Виды систем теплоснабжения
Системы теплоснабжения классифицируются по:
- температурному режиму (высокопотенциальные, среднепотенциальные и низкопотенциальные);
- типу теплоносителя (паровые и водяные);
- числу трубопроводов (однотрубные, многотрубные);
- способу подключения (одноступенчатые и многоступенчатые);
- способу подачи воды на ГВС (открытые и закрытые).
Открытая и закрытая система – это принцип организации систем теплоснабжения, а не ГВС.
Схемы подачи горячей воды можно разделить на две группы в зависимости от размещения источника тепла:
- Децентрализованная. Обслуживает один объект.
- Централизованная (ЦСГВ). Подогрев воды обеспечивает ТЭЦ или котельные. Могут использоваться закрытые или открытые системы водоснабжения.
Система подачи горячей воды. Сравнение видов
Системы подачи горячей воды подразделяются на два вида: открытые и закрытые.
При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям.Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.
При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.
Основные элементы теплового узла:
- газовые или электрические котлы для индивидуального отопления;
- проточные водонагреватели;
- теплообменники, использующие горячую воду центральных магистральных сетей.
Преимущества:
- Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
- Снижается расход централизованного теплоносителя.
Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.
Отличие и схожесть двух систем
Многих интересует вопрос, чем отличается открытая система горячего водоснабжения от закрытой?
В открытых или тупиковых системах перед подачей потребителю кипяток разбавляется холодной водой до нужной температуры. Вода для подогрева должна контактировать с теплоносителем. В закрытых системах подогрев производится за счет теплообмена, чем и отличается от открытой схемы.
Использование закрытой системы подразумевает то, что для подогрева холодной воды, поступающей из централизованного водопровода, будет использован теплоноситель, подаваемый из тепловой сети.
В открытой системе ГВС — горячая вода отбирается непосредственно из тепловой сети. Ее допустимо использовать только для удовлетворения бытовых нужд, например, для мытья посуды или стирки. Такая вода может иметь температуру до 75 градусов. Необходимо отметить, что главное преимущество закрытой системы ГВС — это качество воды. Как правило, при соблюдении всех проектных требований и отсутствия нарушений при ее монтаже — вода полностью отвечает требованиям ГОСТ Р 51232-98.
Проще всего получить горячую воду открытым способом, но вода быстрее остывает и теряет в качестве. Для более длительного сохранения высокой температуры, схему следует закольцевать. Отличительным признаком закрытых систем как раз является кольцевая циркуляция воды.
Достоинства есть у обеих систем, например, у открытой схемы ниже стоимость. Открытая и закрытая сеть дает воду разного качества. Чтобы соответствовать питьевому качеству, должна проводиться деаэрация воды в постоянном режиме.
Схожесть двух систем заключается в максимальной передаче тепла, что сказывается на эффективности этих сетей. Повысить эти показатели можно, установив тепловой насос на любую из систем.
Основные неисправности закрытой системы ГВС
Горячее водоснабжение иногда может выходить из строя или нестабильно работать. Это определено рядом субъективных и объективных факторов. В частности:
- ошибками, допущенными при проектировании и монтаже системы;
- течи и шумы, возникающие в трубопроводной арматуре. Как правило это вызвано либо выработками в затворе вентилей или установкой дефектных изделий;
- отсутствие нагрева полотенцесушителя, скорее все оно вызвано воздушными пробками.
Как правило, систему подачи воды принимают по акту и предприятие выполнявшее монтаж системы ГВС в течении нескольких лет должно заниматься гарантийным обслуживанием переданной управляющей компании сети. То есть, для устранения дефектов в сети ГВС необходимо вызывать специалистов из управляющей компании или из компании — подрядчика.
Недостатки системы
Такие неоспоримые преимущества влекут за собой удорожание сети, что относится к существенным минусам закольцованной системы. Более сложная в техническом плане схема ведет к удорожанию за счет внедрения в них индивидуальных водонагревателей с богатым арсеналом коммуникаций. Поэтому к минусам системы относится использование дорогого оборудования, что ведет к высоким капитальным затратам и более дорогое обслуживание.
Также сюда можно отнести сложность регулирования расхода воды. Технически не всегда возможно установить возле каждого котла аккумулирующую емкость. Также возрастают расходы и на электроэнергию, так как оборудование работает от электричества.
Теплосети в закрытой схеме даже при правильной эксплуатации несут 0,5% потери воды, из-за чего их необходимо регулярно подпитывать насосом подкачки. Качество воды обеспечивается вакуумными деаэраторами, установленными в ЦТП.
Итак, между открытой и закрытой системами существуют отличия, имеются свои преимущества и минусы. Открытая схема дешевле и проще, но качество горячей воды ниже, чем в закрытой. Закольцованная сеть хоть и требует к себе большего внимания и дороже, однако, вода в ней лучшего качества.
Специалисты рекомендуют устанавливать кольцованную схему, когда водоснабжение централизованное. Для тех, кто пользуется подземным водозабором, дешевле и проще установить тупиковую сеть, сэкономив немало средств. Не забывайте, что в 2021 году ею еще можно будет пользоваться, но только до 2022 года.
Типы теплообменников для систем ГВС
Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.
Пластинчатый теплообменник ГВС
представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено. Через направляющие каналы две жидкости движутся навстречу друг другу, заполняя каждую вторую полость, и так же, по направляющим, выходят из теплообменника отдав/получив тепловую энергию.
Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.
Схема и принцип работы пластинчатого теплообменника ГВС
Все пластинчатые теплообменники можно разделить на:
- Разборные (состоят из отдельных плит)
- Паяные (герметичный корпус, не разборные)
Преимущество разборных теплообменников заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие теплообменники можно разбирать и очищать от мусора и отложений вручную.
Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов — Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.
Преимущество паяный теплообменников в сравнении с разборными
- Небольшие габариты и вес
- Более строгий контроль качества
- Продолжительный срок службы
- Устойчивость к высоким давлениям и температурам
Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.
Определения
Что такое автономное водоснабжение применительно к горячей воде?
–>
Это всего лишь ее нагрев с температуры магистрального водопровода (+5 — +25 градусов в зависимости от времени года и климатической зоны) с использованием локального источника тепла до значений, комфортных для приема душа, мытья посуды и прочих хозяйственных нужд.
Электроприборы для автономного горячего водоснабжения
По аналогии, автономным отоплением называется поддержание в квартире, в загородном доме, в торговой точке и т.д. комфортной температуры с применением собственной генерации тепла, без подключения к тепловым сетям.
Автономное газовое отопление в квартире
