Подключение максимальной токовой защиты

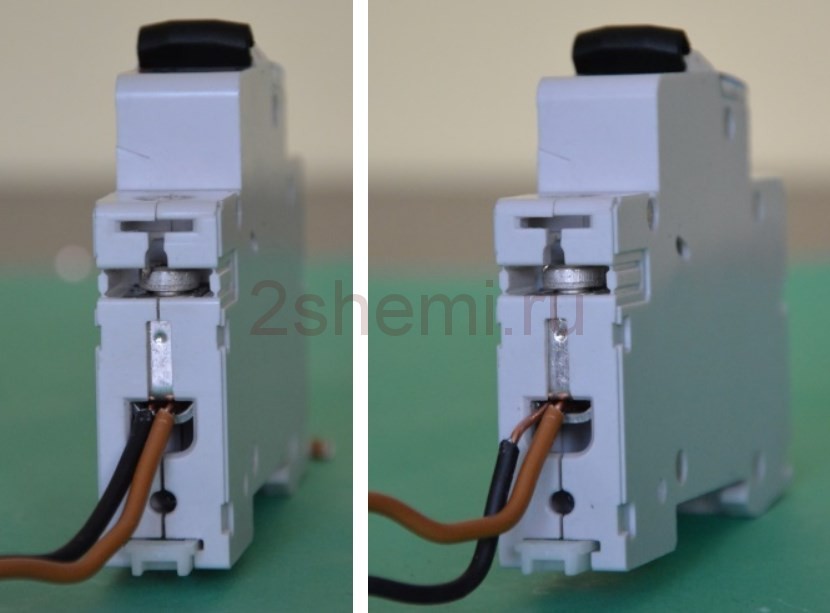

Схемы схемами, но в конце концов нужно брать отвертку и присоединять провода к электрощитку. Начнем с удаления изоляции с конца провода. Удаленная изоляция должна быть достаточной длины. Слишком короткая изоляция — это, во-первых, меньшая контактная поверхность выключателя с кабелем, а во-вторых, риск завинчивания крепления на изоляцию, вместо оголенного провода. Правильная длина кончика: 10-15 мм.
Во-вторых, нужно вставить провод куда следует. Кабель должен находиться между подвижным зажимом и верхней частью отверстия. Проблема при всей своей простоте может быть реальной. Чаще всего смотрят на переключатель спереди, поэтому не могут видеть клеммы-терминалы и нетрудно сделать ошибку.
Клеммы с обеих сторон выключателя функционируют одинаково. Подключение двух проводов к автоматическому выключателю возможно при условии, что оба провода имеют одинаковое поперечное сечение. Попытка подключения проводов с различными поперечными сечениями не рекомендуется.
Более тонкий провод во время работы может выскочить из крепления. На приведенных выше рисунках подключены два провода: коричневый 2,5 мм2 и черный 1,5 мм2.
Напряжение
230/400V — надписи номинального напряжения, где может применяться данный автомат.
Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.
Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.
Они и называются несколько иначе. Например ВА63 1П+N.
Значок волны означает — для работы в сетях переменного напряжения.
На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.
Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).
Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.
Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.
Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.
Что приведет к неминуемому разрушению корпуса.
Установка и схема подключения
Опытным путём несложно установить, что при перегрузке автомат разомкнёт цепь независимо от того, куда подключен вводной/выходной проводник. Но по правилам устройства электроустановок (ПУЭ), ввод должен подключаться на неподвижный контакт АВ.
Найти этот контакт нетрудно на схеме, которая напечатана на приборе. Здесь неподвижный контакт №1.
Обусловлено такое правило внутренним устройством автомата, а именно, расположением дугогасительной камеры. При отключении сети искра «соскальзывает» в сторону подвижного контакта, распределяется по гребёнке и затухает. Если подключить наоборот, то искра при каждом отключении будет воздействовать на рабочий контакт, разрушая его.
Для установки большинства АВ, используемых «в быту» предусмотрены DIN рейки. Крепление осуществляется подпружиненными защёлками.
При затягивании винтового зажима используйте отвёртку с подходящими шлицами. Это поможет приложить достаточное усилие для надёжного закрепления провода.
Подключаемый к АВ провод должен быть одножильным. Многожильные проводники предварительно обслуживают.
Продаются однополюсные АВ в любом магазине строительных материалов и электрики. Соблюдая при выборе несложные правила, можно надёжно обезопасить своё жилище от пожара при неисправности электропроводки.
Защита человека – превыше всего!
В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.
Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.
Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

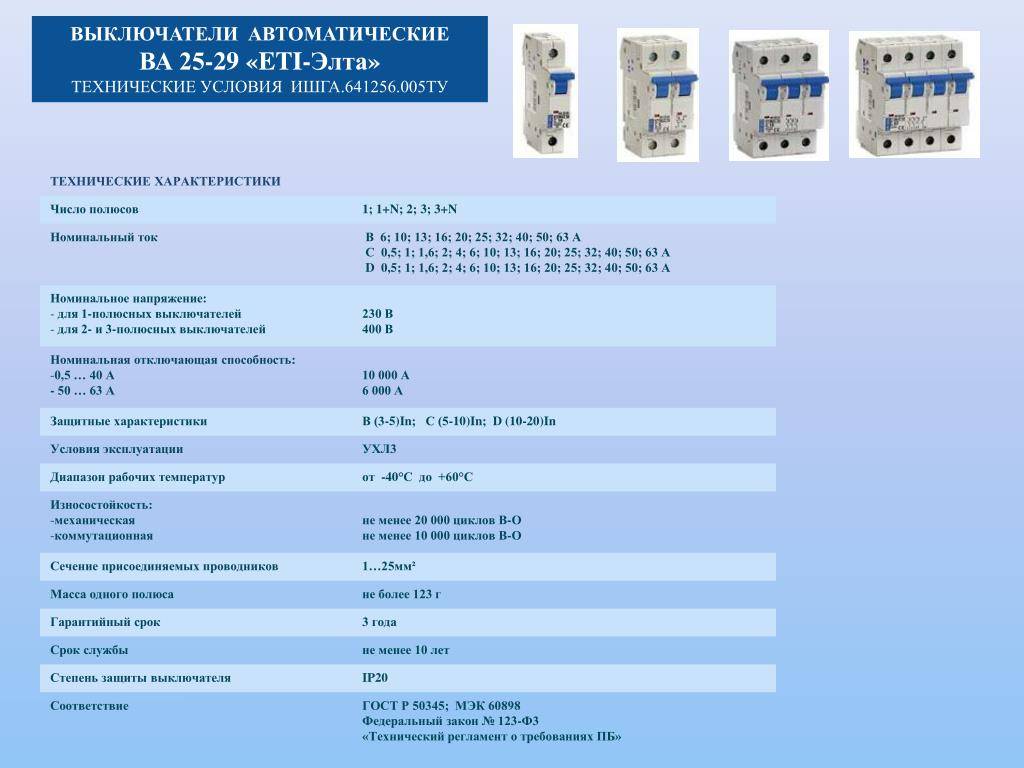

Характеристики автоматических выключателей
Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.
Существует следующая маркировка устройств по их чувствительности:
- A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
- B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
- C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
- D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.
Как выбрать
Выбирать аппарат нужно по количеству номинального тока, полюсов, характеристики времени срабатывания и отключающей способности. Также, конечно, необходимо смотреть на бренд, маркировку и цену устройства.
Обратите внимание! При выборе стоит отталкиваться от суммарного количества мощностей электрооборудования
Определение мощности автомата
Определить, какая нужна мощность оборудования, можно, суммировав все реальные мощности каждого отдельного электроаппарата, включенного в одну сеть. Выявить это также можно через таблицу, приведенную ниже. Данные приведены средние по нормативным документам.
Важно понимать, что может понадобиться больше электроэнергии и соответствующая большая сила агрегата, поскольку могут быть куплены дополнительные приборы, которые раннее в расчет не принимались. Таблица мощности бытовых приборов и инструментов. Таблица мощности бытовых приборов и инструментов
Таблица мощности бытовых приборов и инструментов
Расчет номинальной мощности автомата
Вычислить номинальную силу или ту мощность, при которой проводка не отключится, можно по формуле M = N * CT * cos(φ), где M является силой в ваттах; N — напряжением электрической сети в вольтах; СТ — токовой энергией, которая способна появится в аппарате; cos(φ) — значением косинуса угла фазы с напряжением.
Вычисление номинального тока
Узнать номинальную токовую энергию можно, посмотрев документацию электрической проводки. Для расчета без нее нужно знать площадь проводникового сечения и способ ее прокладки.
Обратите внимание! Далее значения нужно подставить в формулу S = 0,785 * D * D, где D является проводниковым диаметром; S — площадью проводникового сечения. Таблица сечения проводника. Таблица сечения проводника

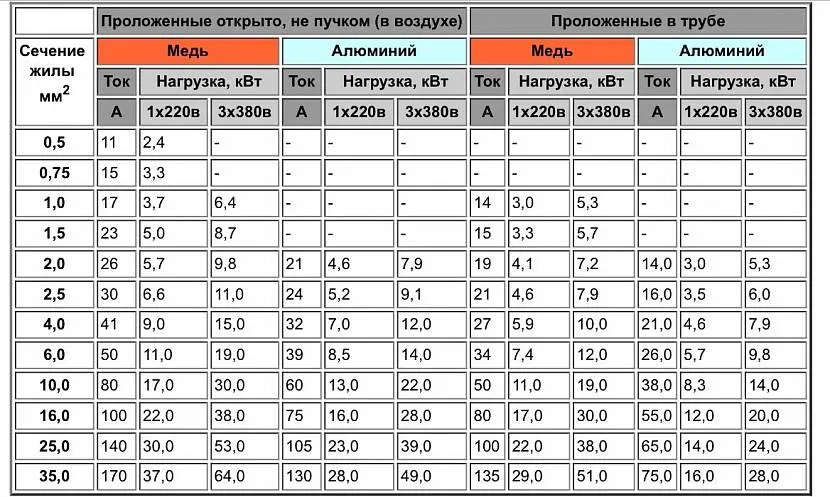

Таблица сечения проводника
Определение время-токовой характеристики
Для правильного вычисления токовой характеристики по времени необходимо считывание пусковых токов. Чтобы все выяснить, стоит воспользоваться следующей таблицей ниже.
Вам это будет интересно Питание галогенных ламп 12 В
Таблица пускового тока
Номинальная отключающая способность
По номиналу отключения дифавтоматы, также как и автоматические выключатели делятся на несколько видов. На корпусе устройства в прямоугольнике стоит число 3000, 4500, 6000 или 10000. Оно указывает, какой ток короткого замыкания в амперах выдержит дифавтомат без нарушения работоспособности при дальнейшем применении.
Приборы с максимальным значением применяют в производственных помещениях, мастерских. Устройства со значением 6000 А обычно используют в зданиях с новой электропроводкой, способной кратковременно выдержать большие токи.
В сельской местности обычно применяют приборы со значением 4500 А, там проводка похуже и линии электроснабжения послабее.
Дорогие или дешевые?
В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.
Выбор производителя автомата защиты
Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.
Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.
Особенности подбора автоматов
Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.
Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.
Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.
Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.
Наглядно про типы автоматических выключателей на видео:
Коротко о типах время-токовых характеристик автоматических выключателей и их назначении
- A – для защиты линий большой протяженности, а также приборов на полупроводниках.
- B – предназначены для использования в розеточных и осветительных цепях, где пусковые значения тока минимальны.
- C – используются в роли защиты для общей цепи и электроаппаратов с умеренными пусковыми нагрузками.
- D – технические характеристики этих автоматических выключателей позволяют им работать с высокими пусковыми токами электродвигателей, а также в цепях с активно-индуктивной нагрузкой.
- K – только для линий с индуктивной нагрузкой.
- Z – для защиты электронного оборудования.

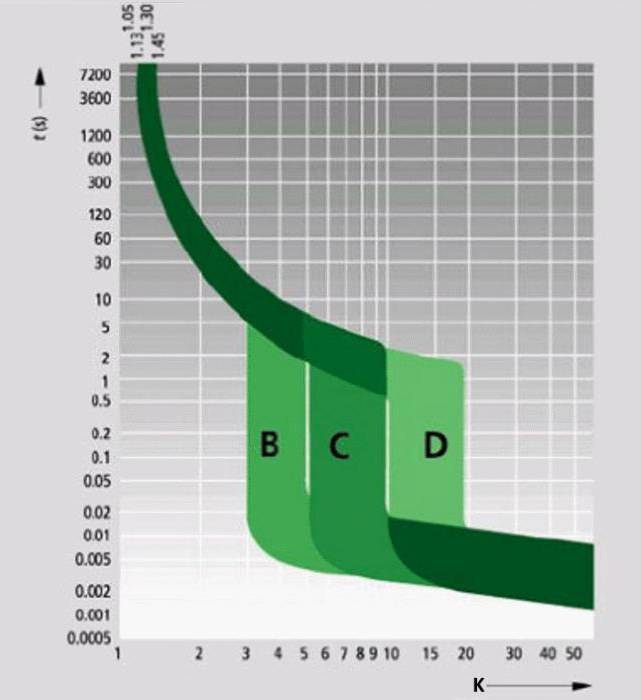

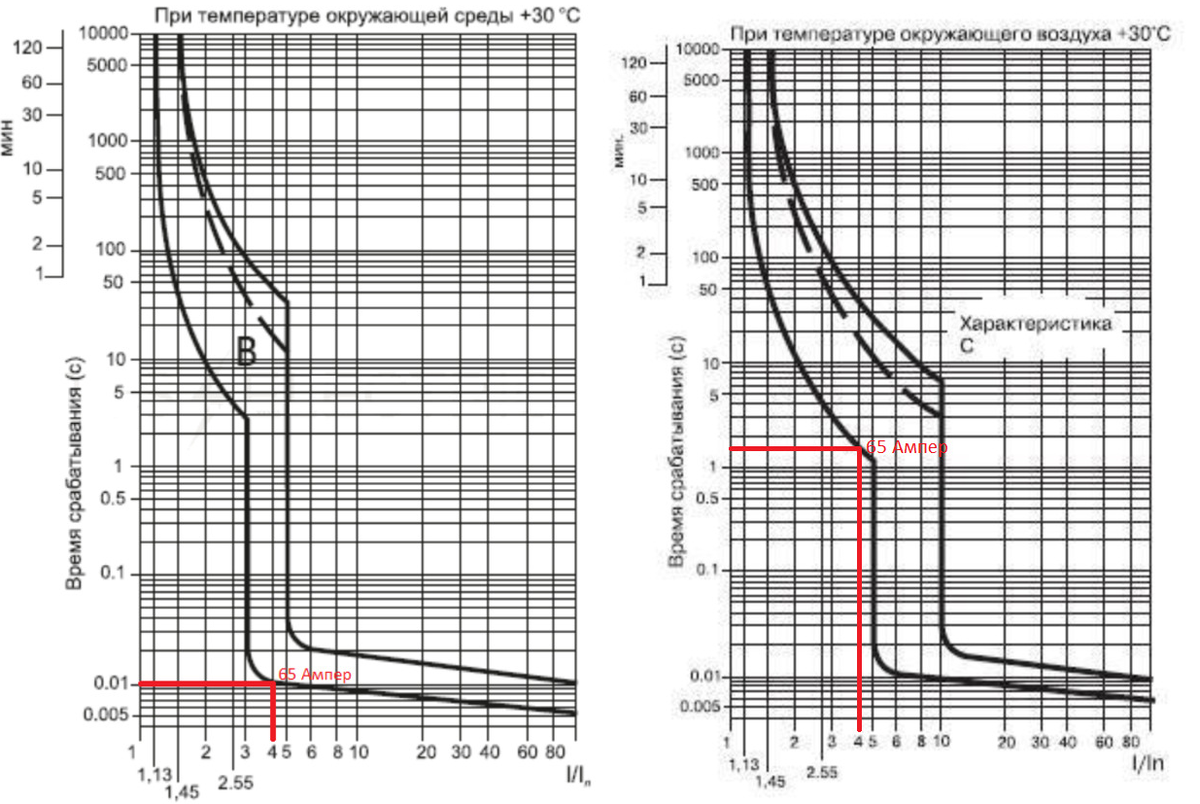

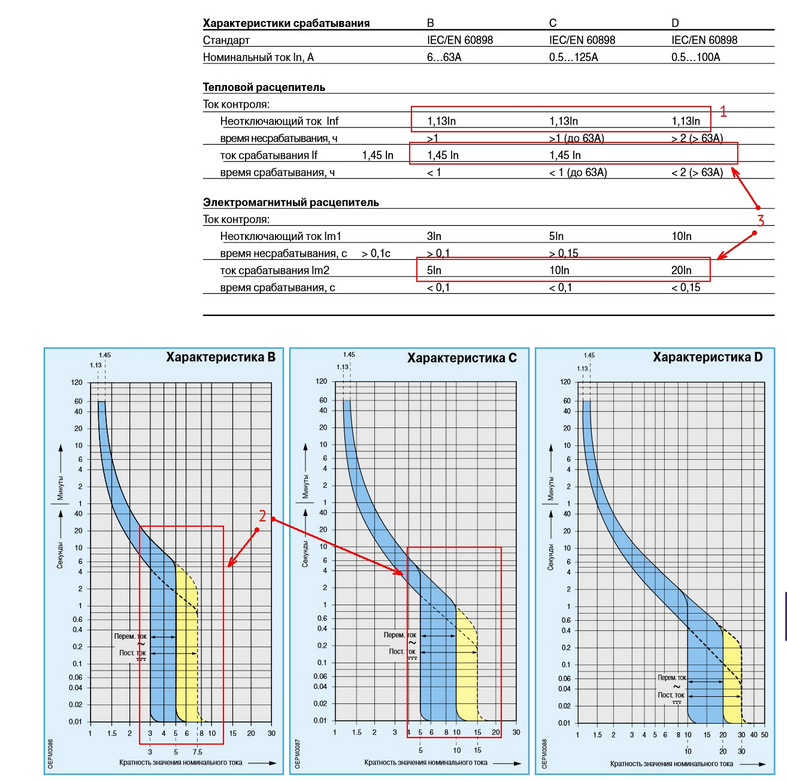

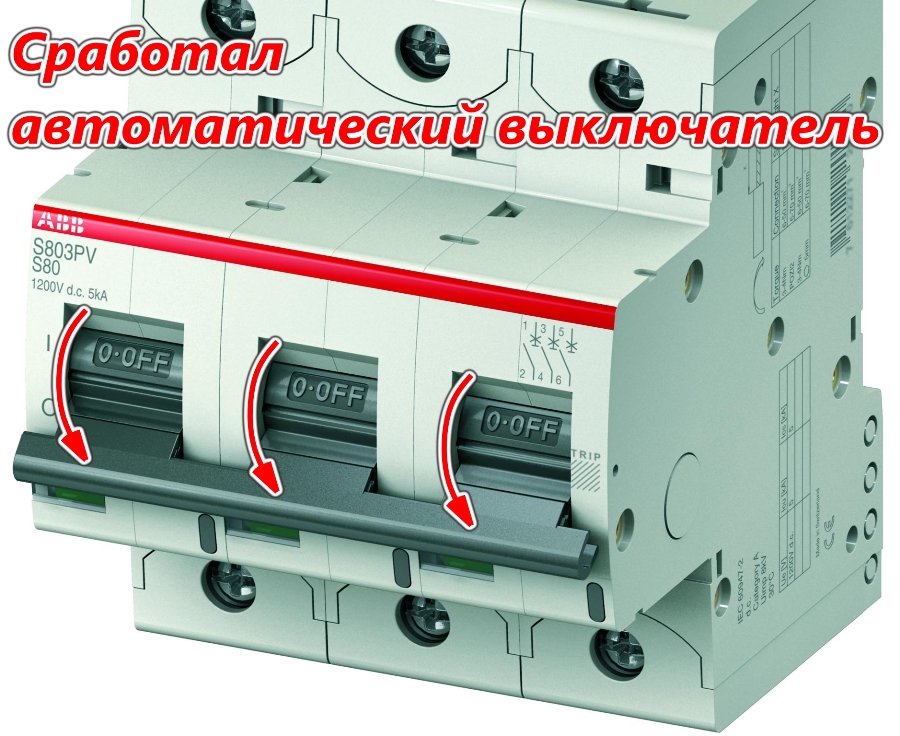

Точно выяснить время токовые параметры автомата можно по графикам, в которых представлена зависимость времени срабатывания от величины тока. По ним определяют, через какой промежуток времени будут обесточены потребители при повышенном токе или его скачках. Если вы разбираетесь в графиках, то сразу же поймете, почему отключается автоматический выключатель и в чем причина.
Категории «B», «C» и «D»: в чем отличия?
Поскольку автоматы этих типов в основном используются в жилых зданиях, то и речь пойдет именно о них. Собственно, отличие только одно, и оно заключается в различных значениях величины отношения протекающего тока к номинальному току I/In.
Время-токовая характеристика (ВТХ) | Отношение протекающего тока к номинальному току I/In |
B | 3-5 |
C | 5-10 |
D | 10-20 |
Если еще не все прояснилось, будем разбираться дальше уже на практических примерах. Уверяю, так будет понятнее, чем «жевать» сухую теорию.
Как рассчитать номинал автоматического выключателя?
Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.
Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.
Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.
Наглядно про подбор автоматических выключателей на видео:
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

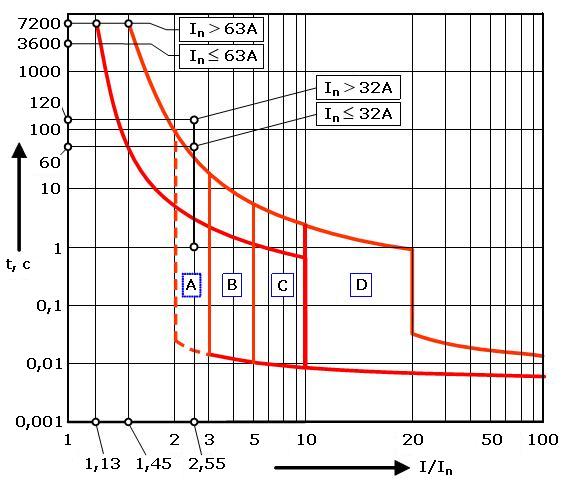

Классификация по время-токовым характеристикам
Класс прибора указывается на его панели в виде латинской буквы, стоящей перед значением номинала. В соответствии с этим показателем все известные образцы защитных устройств подразделяются на ряд категорий.
Автоматы MA
Автомат класса А
Специфика автоматов «MA» состоит в отсутствии в них привычного для этих устройств теплового механизма расцепления. Они чаще всего устанавливаются в линиях подключения электродвигателей и подобных им мощных устройств. Специально для защиты от перегрузок в этих цепях используются чувствительные реле максимального тока. Сам автомат лишь защищает их от повреждений, которые возникают из-за воздействия токов КЗ.
Приборы A класса
Автоматы типа «A» отличаются максимальной чувствительностью и надежно срабатывают при превышении током номинала на одну треть в течение заданного характеристикой времени. Если его значение превысило номинал на 100 процентов, на срабатывание катушки э/м расцепителя потребуется не более 0,05 секунды. Если по техническим причинам она не отработала свою функцию, в действие вступает биметаллическая тепловая защита, отключающая питание через 20-30 сек. Автоматы с этим показателем устанавливаются в случае, когда недопустимы кратковременные токовые перегрузки.
Защитные устройства B класса
Защитное устройство класса В
Аппараты этой категории имеют чуть меньшую чувствительность, чем рассмотренные ранее. Э/м расцепитель у приборов отключается при превышении номинала на 200 процентов. Время его срабатывания – не более 0,015 секунд. На расцепление биметаллической пластины в размыкателе потребуется не более 4-5 секунд. Оборудование этого класса широко применяется в линиях с включенными в них электроустановочными изделиями (розетками и осветительными приборами) – в цепях, где пусковые перегрузки минимальны.
Автоматы категории C
Автоматы категории С
Для понимания разницы автоматов C и B необходимо отметить: способность «держать» перегрузки у приборов типа C еще выше, чем у первых двух категорий, что позволяет ставить их в электросети бытового назначения. Для отключения электромагнита таких приборов потребуется ток, превышающий номинал в 5 раз. Для надежного срабатывания тепловой защиты необходимо пятикратное превышение в течение 1,5 секунд.
Автоматические выключатели категории D
Характеристика D автоматического выключателя указывает на его высокую способность выдерживать перегрузки. Для срабатывания э/м катушки потребуется ток, превышающий номинал примерно в 10 раз. Для отключения контролируемой линии посредством теплового расцепителя необходима выдержка не менее 0,4 секунды. Устройства этого класса обычно используются в качестве вспомогательных предохранителей, выполняя функцию страховки от случайных неполадок с другими аналогичными приборами.
Защитные устройства категории K и Z
Характеристика автоматических выключателей типа K и Z
Приборы с литерой K характеризуются значительной величиной разбросов токов срабатывания э/м расцепления (реле). Для переменного тока этот показатель больше номинала в 12 раз, а для линий с постоянным уровнем питания он достигает цифры 18.
Время, необходимое для отключения э/м реле составляет не более 0,02 секунды. Срабатывание тепловой защиты в этих приборах происходит при превышении нагрузочным током номинала на 5 процентов. Этим и объясняется возможность применения автоматов типа K в цепях с индуктивной нагрузкой.
Изделия с индексом Z имеют более скромные показатели по перегрузу – не более чем в два раза, и используются для защиты электронных схем.
Категории токоограничения
Этот термин используется для описания способности АВ произвести отключение цепи до того, как ток КЗ в ней станет максимальным. Приспособления выпускаются с токоограничением трех категорий, в зависимости от времени отключения нагрузки:
- 10 мс. и больше;
- от 6 до 10 мс;
- 2,5-6 мс.
Соответственно, чем выше категория, тем меньше электропроводка подвержена нагреву, а значит, снижается риск ее возгорания. На рисунке 6 указанная категория обведена красным овалом.
Маркировка ВА47-29 содержит указание на класс токоограничения
Заметим, что АВ, относящиеся к первой категории, могут не иметь соответствующей маркировки.
Каким должен быть кабель
Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.
| Характеристика | Алюминиевая проводка | Медная проводка |
| Минимальное поперечное сечение, мм2 | 2,5 | 0,4 |
| Проводимость тока, кВт | Не более 3 при минимальных сечениях кабеля | Превышает примерно в 1,6 раз |
| Срок эксплуатации, лет | 15-20 | 40-50 |
| Особенности эксплуатации | Легко переламывается при нескольких перегибаниях в одном месте | При равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации. |
| Удобство эксплуатации | При подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно. | При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет. |
| Степень окисления | Жилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста. | Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия. |
Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru
Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

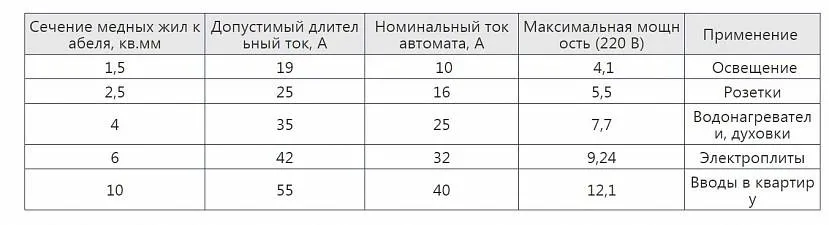

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru
Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.
Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.
Типы расцепителей
Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:
- Электромагнитные.
- Тепловые.
Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.
Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

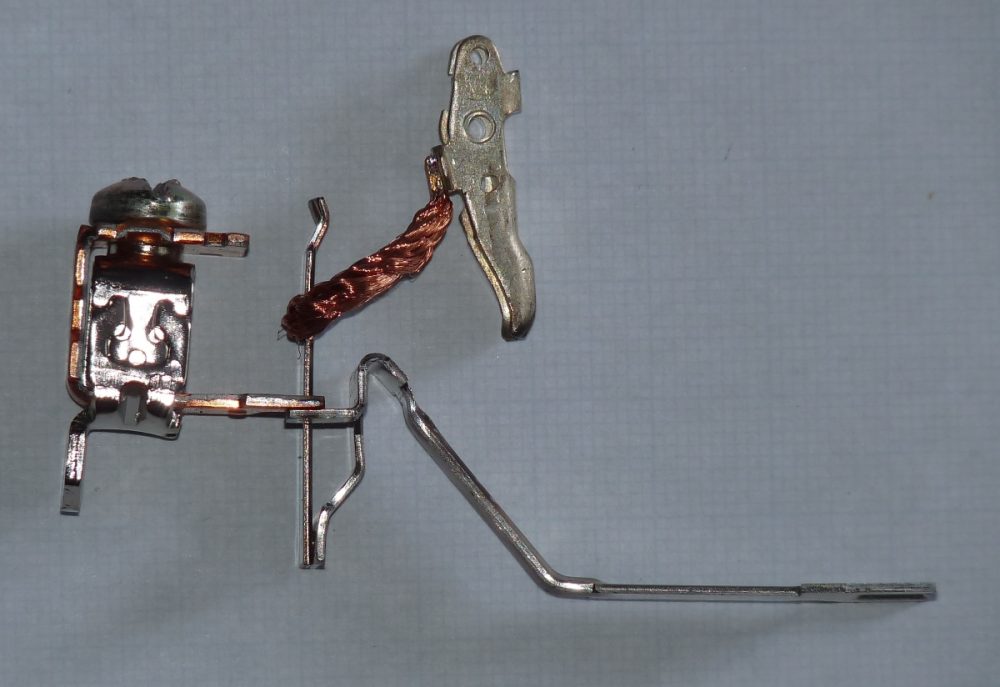

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.
Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.
Токи условного нерасцепления или какой ток может пропустить автомат
Любой выключатель в состоянии пропускать ток больший от номинального в 1,13 раз (1,13•In). Если взглянуть на график, то это легко определить, проведя вертикальную линию от цифры 1,13. Она никогда не пересечется с кривой времени, т.е. автоматический выключатель при таком токе не сработает. А чтобы перестраховаться, нужно воспользоваться проводом большего сечения. Из таблицы можно определить какому автомату какой ток не отключения соответствует:
Номинальный ток автомата, А | Условный ток нерасцепления автоматического выключателя, А | Площадь сечения медных жил, мм². |
10 | 11,3 | 1,5 |
16 | 18,08 | 2,5 |
20 | 22,6 | 4 |
25 | 28,25 | 4-6 |
Допустим, для нагрузки с потреблением тока 25А мы взяли провод сечением 2,5 мм². И вот однажды мы решили печь в духовке пироги и одновременно размораживать мясо в микроволновке, а кроме этого уже работают холодильник и вытяжка. В итоге в сети получаем где-то 28А, но автомат не сработает, потому что 25*1,13=28,25А. По таблице мы видим, что здесь уже нужно сечение провода 4 мм². А поскольку имеем 2,5 мм², то такой кабель будет греться.
Учтите, что некоторые производители кабельной продукции откровенно халтурят, делая кабеля меньшего сечения, чем заявлено. Поэтому при выборе автоматов и провода стоит покупать их с небольшим запасом от предполагаемой нагрузки.
