Что такое индивидуальный тепловой пункт

Введение

Современный ИТП должен обеспечивать решение следующих задач:

– регулировать количество тепловой энергии, подаваемой на отопление, не по температуре в подающем трубопроводе, а по температуре в «обратке» с настройкой под конкретное здание (качество отопления);

– регулировать циркуляцию ГВС (снижение теплосодержания до уровня утверждённого норматива);

– минимизировать погрешность коммерческих приборов учёта;

– снять проблему появления накипи в теплообменниках.

При этом тепловой пункт должен быть по стоимости существенно ниже применяемых сегодня, не занимать полезную площадь на уровне пола и быть дешёвым в эксплуатации за счёт дистанционного контроля или даже управления работой.

Работа по созданию такого ИТП была организована Некоммерческим партнёрством «Энергоэффективный город» на основе объединения отечественных, массово апробированных технологий. В результате разработаны под различные задачи проектные решения ИТП, обладающие существенно меньшими, по сравнению с аналогами, массогабаритными и стоимостными показателями (рис. 1).

Рис. 1. ИТП «разместился» в плоскости стены.

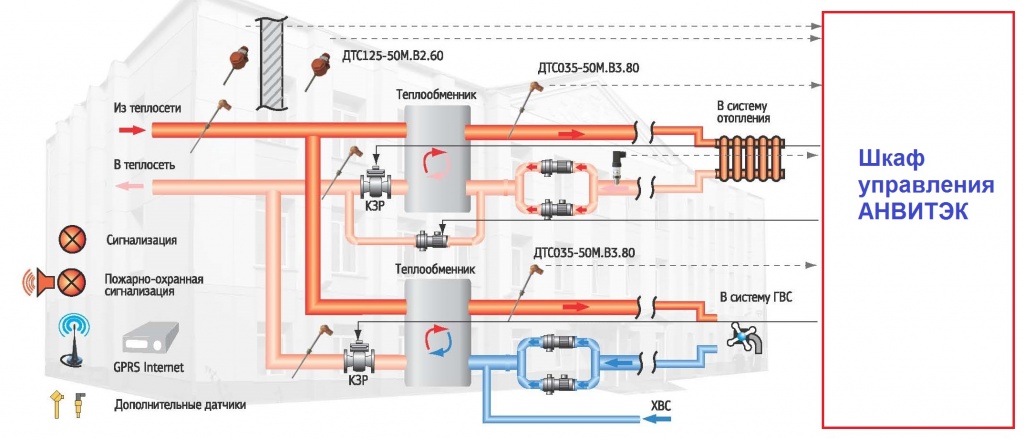

Система управления

Обычно в тепловых пунктах устанавливается несколько контроллеров, обеспечивающих раздельное регулирование температуры горячей воды и отопления в подающих трубопроводах. Некоторые продвинутые фирмы вводят корректировку температурного графика под тип здания. Реальное качество регулирования оказывается весьма посредственным из-за влияния не учитываемых факторов:

– установки пластиковых окон и остекления балконов;

– величины циркуляционного расхода на отопление;

– скорости ветра;

– инсоляции (влияния солнечной радиации);

– величины циркуляционного расхода по ГВС.

ИТП, обычно, настраивается на сочетание самых неблагоприятных факторов и в остальное время работает с перетопами.

Современные системы управления технологическими процессами основаны не на множестве контроллеров – регуляторов отдельных параметров, а на использовании процессоров (основа любого компьютера), управляющих всем комплексом влияющих друг на друга параметров. Для ИТП переход на такое управление позволяет «видеть» картину в целом и учитывать реакцию здания и жителей на погодные условия и оптимизировать подаваемое в дом количество тепловой энергии.

Существенно то, что переход на интеллектуальное управление приводит к снижению инвестиционных затрат на ИТП, так как один процессор выполняет сразу несколько функций:

ü комплексное регулирование параметров работы ИТП с учётом объёмов потребляемой тепловой энергии и аналитическим распределением её на системы ГВС и отопления с корректировкой режимов по температурам воды и теплоносителя, возвращаемых из этих систем здания;

ü замещение отдельного тепловычислителя, прибора учёта (нескольких приборов);

ü создание и хранение сертифицированного архива всех измеряемых параметров;

ü передача данных и дистанционного управления.

Кроме того, предлагаемое аппаратное решение является составной частью распределённой информационной системы, которая может решать огромное количество задач. В том числе, например, накапливаемые с течением времени данные позволяют системе удалённо проводить корректировку регулирования с учётом выявленных индивидуальных особенностей каждого здания (информационная система – предмет отдельной статьи, которая готовится к публикации. – Прим. авт.).

Принцип работы

Принцип работы ИТП в любом здании зависит от источника теплоносителя. Обычно им служит автономная котельная или тепловая электростанция, теплоэнергоцентраль — ТЭЦ. Источник тепла соединяется с тепловым пунктом посредством магистральной теплосети, а ТП с конечными потребителями – посредством разводящих вторичных теплосетей. Отдав тепло потребителям, т.е. обеспечив работу системы горячего водоснабжения, отопительной системы, теплоноситель по обратной магистрали возвращается на теплопоставляющее предприятие. Там осуществляется подпитка и подогрев его до заданной температуры, после чего он вновь поступает по магистральным теплосетям к тепловому пункту и затем – распределяется между потребителями.

Если в качестве источника тепла выступает теплоэнергоцентраль, то температура теплоносителя, подаваемого к тепловому пункту, у крупных поставщиков составляет, как правило, 150-70oС, 130-70oС, 115-70oС (две цифры — температура подаваемого теплоносителя и температура обратки). Для того чтобы понизить температуру подаваемого теплоносителя до приемлемого для потребителей уровня, существует 2 варианта:

• При независимом соединении применяются пластинчатые теплообменники (ТО) – теплоноситель (вода) из теплосети циркулирует через них, нагревая внутреннюю замкнутую сеть.
• При зависимом присоединении (такой тип считается морально устаревшим) устанавливаются элеваторные узлы либо используются насосы, подмешивающие теплоноситель из обратной магистрали в подающую.

Циркуляция теплоносителя обеспечивается за счет циркуляционных насосов. Защиту комплекса от аварийного повышения давления в сети обеспечивают регуляторы давления. Заданная температура подаваемого потребителям теплоносителя в современных ТП обеспечивается при помощи автоматики: оператор теплопункта задает необходимые значения либо выбирает режим работы ИТП (к примеру, с понижением температуры в ночное время).

Обязательный элемент любого теплопункта – узел учета тепла. С его помощью фиксируется количество потребленного теплоносителя. За счет наличия счетчика потребитель получает возможность платить только за фактически потребляемый им ресурс: при проведенной модернизации теплосети и рациональном расходовании тепла суммы в платежках за тепло существенно уменьшаются.

Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

• Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
• Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
• Осуществлять контроль нагрева электрического двигателя.
• Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.
• Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

• https://teploobmennik-russia.ru/article/teplovye-punkty-v-teplosetyah
• https://okommunalke.ru/obshhedomovoe-imushhestvo/chto-takoe-itp
• https://StrojDvor.ru/otoplenie/ustrojstvo-i-princip-raboty-teplovogo-punkta/
• https://servicepto.ru/info/chto-takoe-individualnyiy-teplovoy-punkt
• https://www.tproekt.com/teplovoy-punkt/
• https://www.teplo-punkt.ru/itp/montazh-itp.php
• https://bvzd.ru/vopros/individualnyy-teplovoy-punkt-itp-sostav-sistemy-i-primenenie
• https://nedvizhka.site/zhkh/mnogokvartir/individualnyj-teplovoj-punkt
• https://tesco-mos.ru/stati/printsip-raboti-itp-individualnih-teplovih-punktov/
• https://www.teplo-punkt.ru/itp/individualnyj-teplovoj-punkt-v-mnogokvartirnom-dome.php
• https://OrenInstrument.ru/teplosistema/princip-raboty-itp.html
• https://ests.msk.ru/teplosnabzheniye/itp

Принципиальная схема ИТП

При проектировании ИТП используется следующее оборудование:

• Циркуляционные насосы,
• датчики,
• контроллеры с датчиками t,
• регулирующие клапаны на электроприводах;
• блоки управления,
• запорная и регулирующая арматура, клапаны.

Самая простая принципиальная схема ИТП, спроектированного с использованием данного оборудования, выглядит следующим образом:

В зависимых и независимых схемах подключения отопительной системы к внешним магистралям теплопоставляющей организации используется разное оборудование.

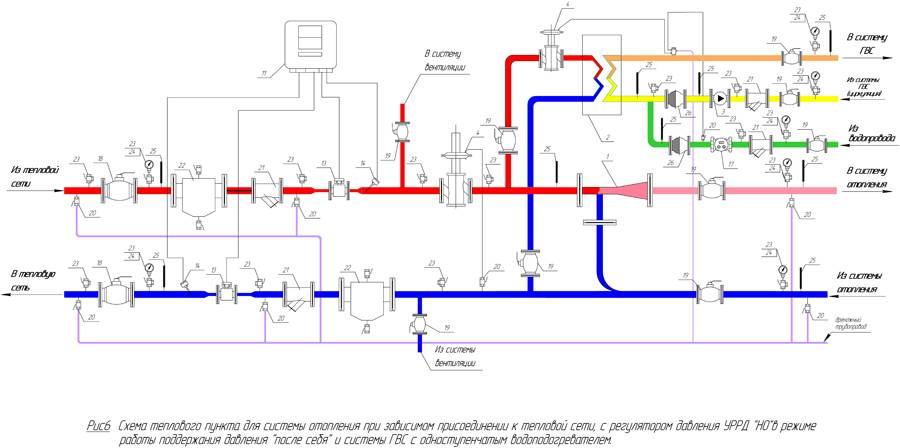

Схема ИТП при зависимом присоединении отопительной системы здания к теплосетям ТЭЦ или котельной выглядит следующим образом:

Циркуляция воды обеспечивается за счет работы насосов, управляемых автоматически при помощи блока управления либо контролера. Заданный температурный режим поддерживается  за счет управления регулирующим клапаном. В рассматриваемой схеме регулировать температурный режим циркулирующей воды можно при помощи перемычки с обратным клапаном. Она позволяет подмешивать к горячей воде остывший теплоноситель из обратки. Альтернативой может служить вариант с элеваторным узлом.

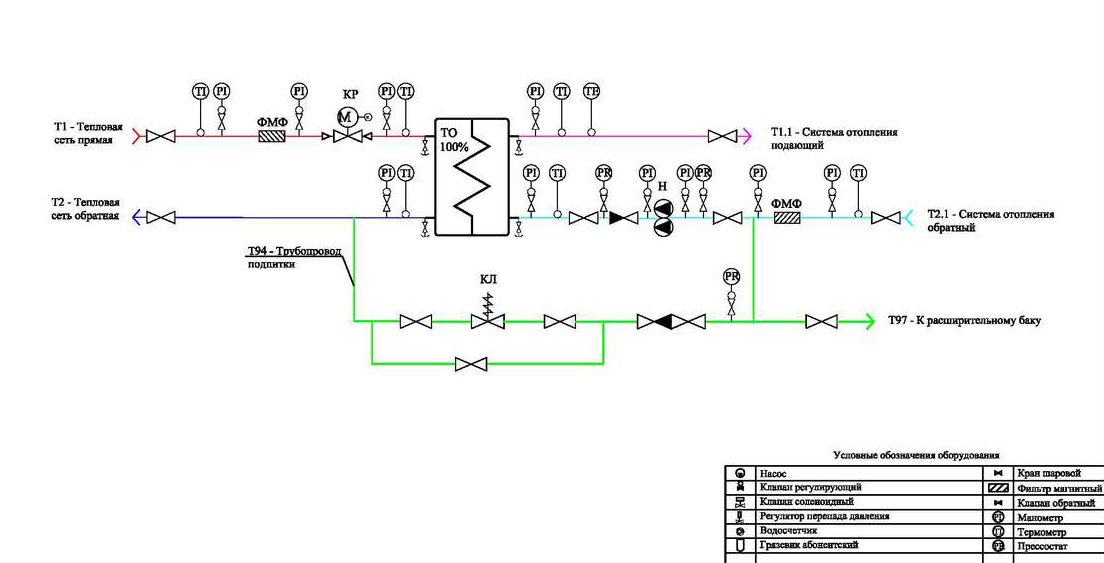

Схема ИТП с независимым типом присоединения изображена ниже:

Основная особенность – применение теплообменника и специальных фильтров для очистки и подготовки теплоносителя к поступлению в ТО и внутридомовую теплосеть. Циркуляция теплоносителя также осуществляется при помощи насосов, управляемых автоматически при помощи блока управления либо контролера.

Как устроен тепловой узел

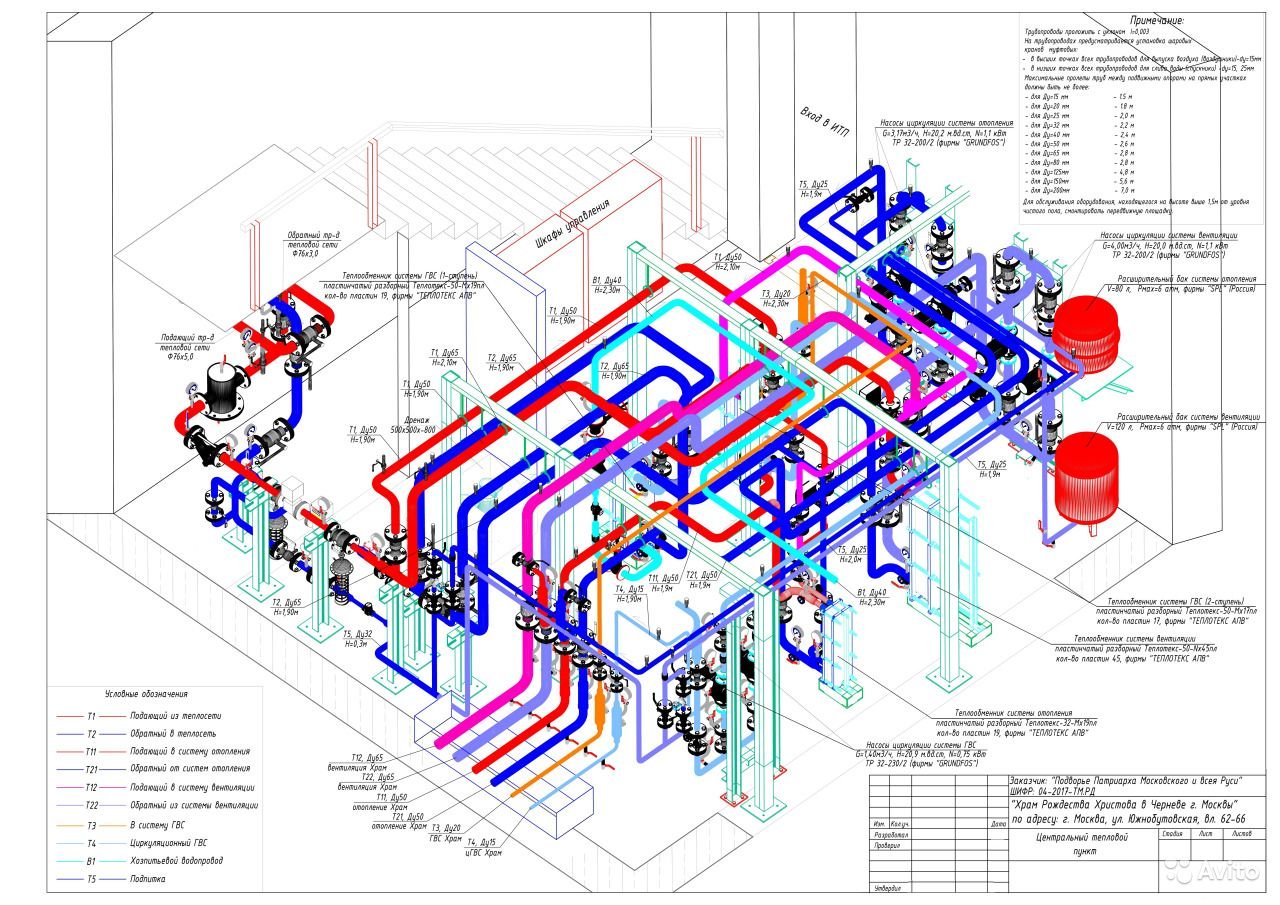

Проект каждого теплоузла зависит от требований заказчика. На практике используется несколько схем:

• Тепловой узел на основе элеватора. Наиболее простая схема, которая считается морально устаревшей, основным недостатком которой является невозможность гибкого регулирования температуры теплоносителя, особенно при переходных температурных режимах (если на улице от +5 до минус 5С). Следовательно, и экономия теплоносителя также оказывается недоступной. В элеваторном узле теплоноситель из магистральной сети смешивается с водой из обратки, за счет чего достигается приемлемая для подачи потребителям температура. Смешение осуществляется по принципу эжекции за счет наличия в конструкции элеваторного узла сопла определенного диаметра.
• Тепловой узел на основе пластинчатого теплообменника. Современный и эффективный вариант схемы устройства теплового узла, при котором возможна реальная экономия теплоносителя и гибкая регулировка его температуры и давления. Такой ТП позволяет отделять теплоноситель, поступающий по тепловой магистрали, от теплоносителя, который движется по внутридомовым сетям. За счет такого разделения появляется возможность подготовить теплоноситель, добавив в него специальные присадки, и отфильтровав, как следствие, в домах можно смело устанавливать алюминиевые радиаторы. При такой схеме подмешивание теплоносителя осуществляется за счет работы термостатических клапанов. Аналогичным образом – т.е. через теплообменники – может быть подключена и ГВС.

Теплообменники

К сожалению, мало кто знает, что лучшие в мире теплообменники выпускаются в Севастополе – теплообменники ТТАИ. В результате исследований для ещё советского ВПК было получено решение, позволяющее интенсифицировать теплообмен без существенного роста гидравлического сопротивления теплообменников. Единственное за весь двадцатый ВЕК открытие в области тепломассообмена позволило так профилировать трубки, что в их пристенной области вместо ламинарного движения жидкости возникли короткоживущие микровихри – некий аналог гидроподшипников, по которым перемещается основной поток.

Появление пристенных вихрей позволило также предотвратить появление накипи даже при подогреве воды с высокой жёсткостью (есть решения для предотвращения накипи даже при нулевом или малом расходе ГВС).

В конструкциях ИТП для снижения их стоимости сегодня массово применяется одноступенчатая параллельная схема, что приводит к увеличению расхода сетевой воды и температуры теплоносителя, возвращаемого в теплосеть. В рассматриваемой конструкции за счёт качества теплообмена эффект по снижению расхода первичного теплоносителя и температуры «обратки» получается такой же, как и при двухступенчатой смешанной схеме.

Дополнительное снижение стоимости удалось получить за счёт отказа от подогревателей с рассечкой для ввода циркуляционной воды ГВС, она подмешивается в горячую воду после или до теплообменника с обеспечением регулирования уже смешанной воды на уровне нормативных требований.

Малый вес (существенно меньше пластинчатых) и небольшие габариты теплообменников позволили располагать их на стенах (рис. 1), потолке (рис. 2) или под лестницей, что, кроме экономии места, позволяет предотвратить проблемы при затоплении подвала.

Рис. 2. 6-этажный 8 подъездный жилой дом в Нижнем Тагиле, теплообменник ГВС размещён под потолком подвала.

Рис. 3. «Планшетный» ИТП полностью размещён в плоскости стены и практически не занимает места в плане. На переднем плане «старый» ИТП с пластинчатыми теплообменниками, который был заменён планшетным ИТП.

Классификация тепловых пунктов

Теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.

ИТП, Индивидуальный Тепловой Пункт

Тепловой пункт оборудуется приборами регулирования и учёта расхода тепла. В тепловом пункте обслуживающем потребителей пара, обычно размещаются редукционно-охладительные установки, снижающие давление и температуру пара до требуемых значений, и установки для сбора и возврата конденсата в источник теплоснабжения. В тепловом пункте распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до значения, предусмотренного, например, в системе отопления. В СССР наибольшее распространение в качестве смесительных устройств получили водоструйные элеваторы (эжекторы), применяются также центробежные насосы смешения.

Тепловой пункт независимых систем теплоснабжения оборудуются водо-водяными подогревателями отопления. При закрытых системах в тепловом пункте устанавливаются водо-водяные подогреватели горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети. При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды.

Различают индивидуальные тепловые пункты (ИТП), обслуживающие одно здание (или его часть) и располагаемые обычно в его подвале, и центральные тепловые пункты, обслуживающие сеть или группу зданий и размещаемые, как правило, в отдельных сооружениях. В ЦТП устанавливают подогреватели (теплообменники) и циркуляционные насосы для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек. При необходимости в ЦТП размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.

Блочные модульные тепловые пункты (БТП)

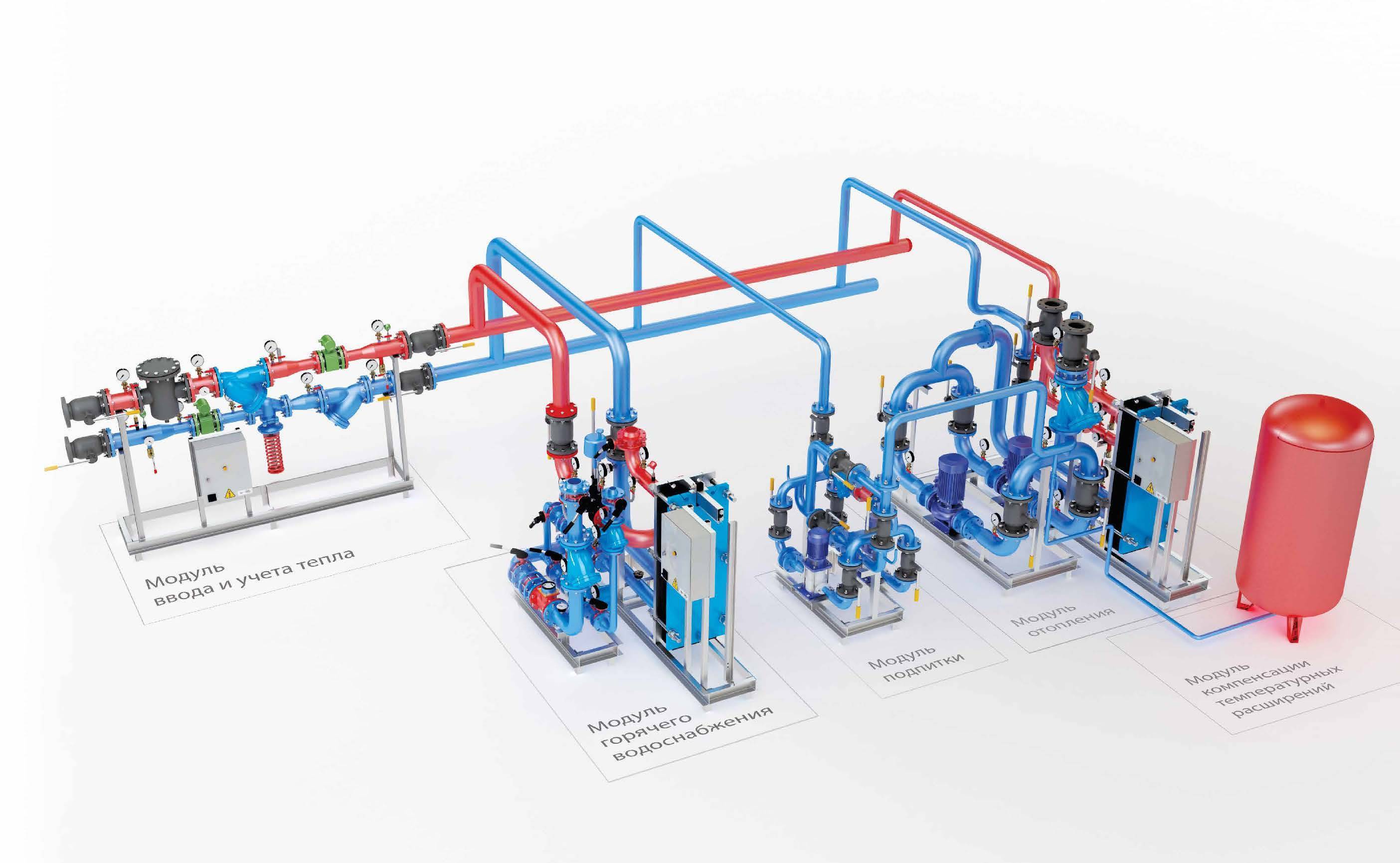

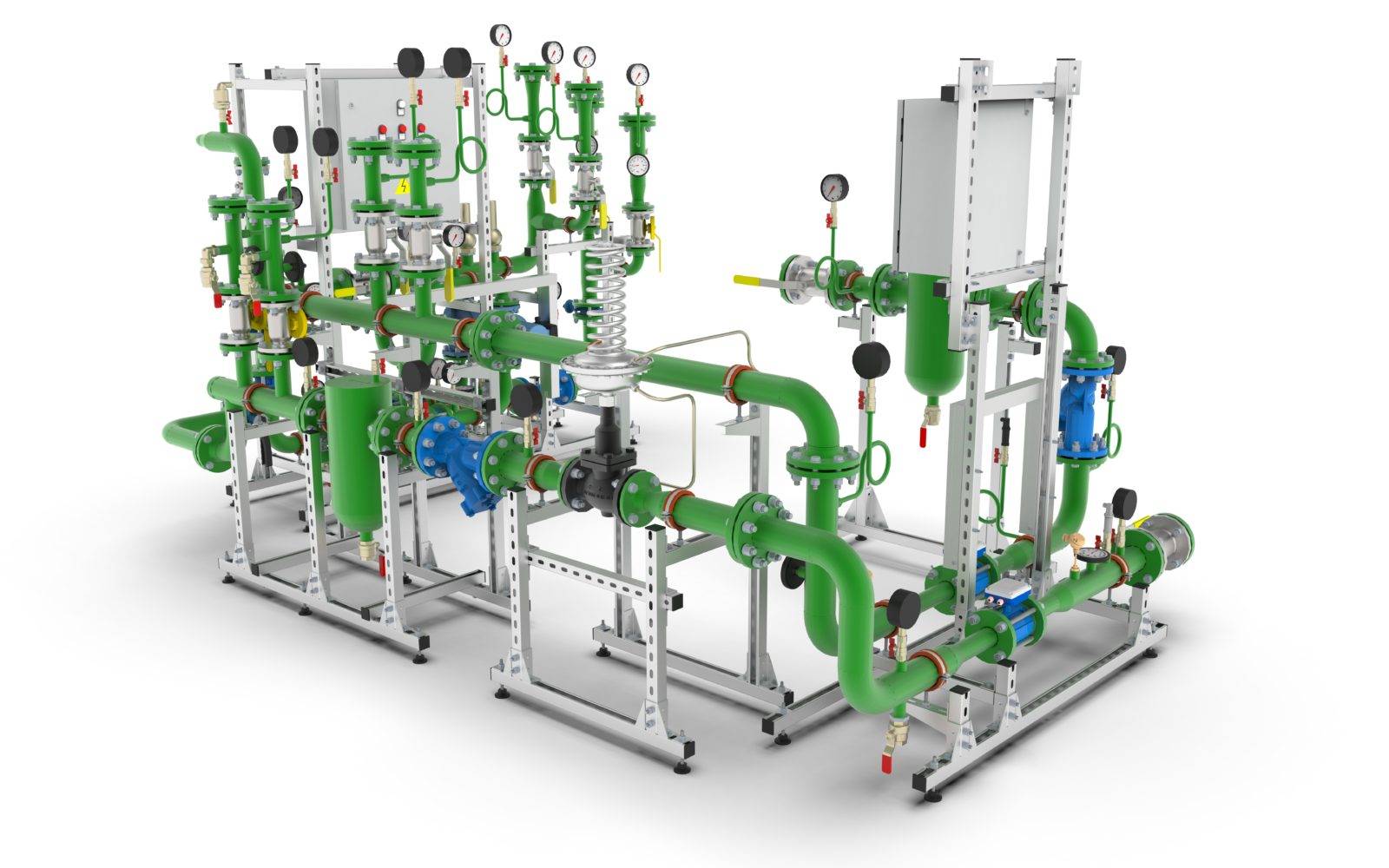

Отдельной строкой стоит отметить БЛОЧНЫЕ или МОДУЛЬНЫЕ тепловые пункты (БТП или МТП). К сожалению, современные производители блочно-модульных тепловых пунктов позиционируют свою продукцию как универсальную, и подходящую к каждому объекту. Однако, это не совсем верно.

Преимущества блочно-модульных тепловых пунктов:

• Системы «заводской» готовности.
• Одна гарантия на всё оборудование
• Компактный размер
• Простота монтажа

Однако, по нашему мнению у блочно-модульных тепловых пунктов имеются и недостатки:

Неэластичность конструкции. Сборный тепловой пункт можно разместить, порой, в достаточно необычных условиях, посреди другого оборудования, в уже существующей котельной, вытянуть тепловой пункт в одном из направлений, в других нестандартных местах и по нестандартной схеме размещения.

Порой, за счет того, что все элементы теплового пункта поставляются одной компанией, которая работает для получения своей прибыли, стоимость БТП может превышать стоимость стандартного теплового пункта. При монтаже сборного теплового пункта Заказчик может выбрать марку любого оборудования, использующегося на его Объекте. При монтаже БТП (МТП) марку оборудования выбирает фирма-производитель блочно-модульного теплового пункта. Наша компания видит свою задачу ещё и в том, чо бы на стадии предварительных расчетов, помочь Заказчику определиться, какой из видов тепловых пунктов максимально полезен именно для Его объекта, как с технической, так и с экономической точки зрения.

ЦТП – Центральные Тепловые Пункты.

В течение многих лет теплоснабжение в районах массовой застройки осуществляется от ТЭЦ или мощных тепловых станций через центральные тепловые пункты – ЦТП и ИТП.

ЦТП – это центральный тепловой пункт, то есть аналогичный распределитель тепла, как и ИТП, но гораздо более мощный, больший по размерам и обеспечивающий подачу тепла на несколько домов или целый квартал. Он обычно занимает отдельно стоящее здание.

Этапы монтажа индивидуального теплового пункта

После того, как была собрана вся необходимая документация для организации индивидуального теплового пункта, можно приступать к установке оборудования и подключению к коммуникациям.

Работы происходят по следующим этапам:

Организуется точка ввода. За счет данного узла происходит раздача тепла из единой сети по трубам, которые находятся внутри ИТП. При организации точки ввода закладываются фильтры и запорные элементы.

Создается локация учета. На данном этапе предстоит смонтировать приборы учета энергии и тепла. Они напрямую влияют на то, как будет производиться запись расходов на отопление.

Монтируется точка для оценки уровня давления. Данный узел стабилизирует функционирование ИТП. Он отвечает за поддержку уровня давления внутри системы горячего водоснабжения и отопления

. Как только все оборудование, в которое входит насос, автоматика, теплообменники, фильтры и другие элементы, будет установлено, предстоит перейти работе с коммуникациями и инженерными сетями.

Коммуникации будут подключаться по следующей схеме:

Подключение горячей воды. Соединение в этом случае может происходить по закрытому и открытому типу. Определиться с выбором придется на этапе строительства, так как переделывать новый вариант гораздо сложнее. Закрытый тип теплоносителя предполагает установку теплообменников. Открытая схема осуществляется непрерывным потоком непосредственно из теплосети. При ее реализации вода без промедления направляется в батареи, краны и другие элементы системы.

Соединение с отоплением. На данном этапе осуществляется монтаж множества приборов, которые контролируют подачу тепла в здание. Схема для этого узла будет выглядеть как соединение элементов, обеспечивающих автоматическое направление нагретой воды потребителю. Такие системы стоят недорого и легко соединяются с коммуникациями. Узел помогает сохранять отопление и вести его учет в случаях, когда питание ИТП прервалось.

Организация подпитки. Колебание объемов тепла может компенсироваться установкой расширительных баков в момент повышения и понижения температуры.

Безопасность эксплуатации

Современные АИТП обеспечивают максимальную безопасность и обслуживаемому их персоналу, и потребителям. Главное условие: теплопункт должен обслуживаться работниками, которые прошли специальное обучение и имеют соответствующие допуски. Их следует ознакомить с правилами эксплуатации конкретного ИТП и технической документацией.

Основное правило, которое следует соблюдать для безопасной эксплуатации ИТП: насосное оборудование и автоматику запрещено запускать при отсутствии теплоносителя и при перекрытой запорной арматуре на входе. Кроме того, лица, обслуживающие ИТП, должны контролировать:

• Уровни давления на манометрах, которые устанавливаются на трубопроводах.
• Показатели шума и вибрации (они должны быть в пределах нормы).
• Нагрев электродвигателей установок.
• Промывку систем перед запуском теплопункта.

Важно помнить, что при наличии давления в системе разборка регуляторов запрещена и также не допускается применение чрезмерного усилия при ручном управлении клапаном

Основные этапы проектирования ЦТП

Разводка тепла в ЦТП

Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.

На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.

При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.

Согласование в соответствующих органах.

Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами

Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена. В противном случае требуется доработка проекта

В противном случае требуется доработка проекта.

Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.

Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.

При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы

Поэтому важно учитывать не только номинальные показатели, но также и запас мощности

Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.

Зачем нужен тепловой узел

Тепловой пункт находится на вводе теплотрассы в дом. Главное его назначение — изменение параметров теплоносителя. Если говорить понятнее, то тепловой узел снижает температуру и давление теплоносителя перед тем как он попадет в ваш радиатор или конвектор. Нужно это не только для того, чтобы вы не обожглись от прикосновения к прибору отопления, но и для продления срока службы всего оборудования системы отопления

Особенно это важно, если внутри дома отопление разведено при помощи полипропиленовых или металлопластиковых труб. Существуют регламентированные режимы работы тепловых узлов:. Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе

Эти цифры показывают максимальную и минимальную температуру теплоносителя в теплотрассе.

Также, по современным требованием на каждом тепловом узле должен быть установлен прибор учета тепла. Теперь перейдем к устройству тепловых узлов.

Чем еще предпочтительнее разработанный ИТП в многоквартирном доме

Тем, что на предприятии в соответствующих обстоятельствах готовятся и подгоняются все запасные части, компонуются все трубы, соблюдаются надобные люфты. У инженеров имеются все нужное оснащение и инструменты, вся структура выверяется сразу вслед монтажа ИТП. Конечно же, агрегат, смонтированный в таких ситуациях и проинспектированный на спецоборудовании, будет действовать на порядок дольше.

Уже давно не ново целостное автоматизирование теплопункта, в нем комплектуются управляющие средства на микропроцессорах, отслеживающие t среды и стабилизирующие поставку теплоты. Это формирование поставки теплоты иногда разрешает экономить порядка тридцати пр. энергии, что, конечно же, отразится на финансах проживающих сооружения и увеличивается удобство жизни.

ИТП многоквартирного дома

Схема работы ИТП жилой многоэтажки не отличается от стандартной схемы для единственного здания. Иногда вместо ИТП встречается аббревиатура АИТП – автоматизированный тепловой пункт, предполагается, что в нем параметры теплоносителя, режим работы и пр. могут регулироваться при помощи электроники.

ИТП многоквартирного дома подключается к магистральной теплосети. Тепло к ИТП поступает от котельной, центрального ТП или от ТЭЦ. ИТП распределяет его между системой отопления, ГВС и вентиляции (если она подключена к ИТП).

При установке ИТП в жилом доме жильцы получают главное преимущество – экономию на оплате ЖКХ. За счет регулировки температуры и количества потребляемого теплоносителя с учетом температуры наружного воздуха и даже времени суток (ночью, во время сна, можно незначительно снижать температуру) можно снизить расходы на оплату услуг теплоснабжающих компаний.

Следует отметить, что практически все ИТП, которые монтируются сейчас в многоквартирных домах, являются автоматизированными и работают на теплообменниках, за счет чего обеспечивается максимальная точность регулировки температуры теплоносителя и практически 40% экономия.

Принцип работы

Схема конструкции зависит от источника энергии и специфики потребления. Наиболее популярная — независимая, для закрытой системы ГВС. Принцип работы ИТП следующий.

1. Носитель тепла приходит в пункт по трубопроводу, отдавая температуру подогревателям отопления, ГВС и вентиляции.
2. Теплоноситель идет в обратный трубопровод на теплогенерирующее предприятие. Используется повторно, но часть может быть израсходована потребителем.
3. Потери тепла восполняются подпитками, имеющимися в ТЭЦ и котельных (подготовка воды).
4. В тепловую установку поступает водопроводная вода, проходя через насос для холодного водоснабжения. Часть ее идет потребителю, остальное нагревается подогревателем 1 ступени, направляясь в контур ГВС.
5. Насос ГВС перемещает воду по кругу, проходя через ТП, потребителя, возвращается с частичным расходом.
6. Подогреватель 2 ступени действует регулярно при потере жидкостью тепла.

Теплоноситель (в данном случае — вода) движется по контуру, чему способствуют 2 циркуляционных насоса. Возможны его утечки, которые восполняет подпитка из первичной тепловой сети.

От каких факторов зависит стоимость ИТП

Главным фактором влияния на стоимость ИТП является количество тепловых пунктов. В пределах одного здания может быть несколько индивидуальных тепловых пунктов, ведь индивидуальный тепловой пункт – это комплекс устройств, предназначенный для присоединения к централизованной тепловой сети систем теплопотребления одного здания или его части. В больших многоэтажных домах может быть несколько тепловых вводов, поэтому в таких домах может быть несколько индивидуальных тепловых пунктов.

В свою очередь, на стоимость одного ИТП влияет количество и номинальная тепловая мощность систем, которые присоединяться к тепловой сети: система отопления, ГВС, вентиляции и тому подобное.

Опыт работы показывает, что на 1 ватт установленной тепловой мощности ИТП, который предназначен только для управления одним контуром отопления дома нужно планировать ориентировочно 1 гривну затрат. То есть, если система отопления многоквартирного дома потребляет 300 киловатт тепловой энергии в час, расчетная стоимость ИТП для этой системы будет составлять примерно 300 000 гривен. Однако окончательную стоимость ИТП определят после проектирования и составления сметы.

ИТП в жилом многоквартирном доме (МКД).

Современные ИТП выгодно отличаются от устаревших систем бойлеров без автоматизации. Если вы заинтересованы в снижении платы за коммунальные ресурсы и экономии своих средств, то вам требуется произвести установку узла учета тепловой энергии и согласовать с управляющей компанией дома обустройство ИТП.

Что необходимо для автоматизированного теплового пункта?

В состав необходимого оборудования для ИТП входит:

— арматура для регулирования действия ИТП;

— приборы для замеров расхода энергии;

— индикаторы и контроллеры

В большинстве случаев ИТП располагается как отдельный объект, вынесенный за переделы жилого дома, к которому он подключен. Только в новостройках может быть изначально заложена возможность установки индивидуальной котельной.

Экономия при помощи ИТП

Современные автоматизированные ИТП позволяют значительно сэкономить энергоресурс. Соответственно все собственники жилья могут получить значительную экономическую выгоду. Кроме того, полностью исключается ситуация, когда управляющая компания необоснованно завышает цену на энергоресурсы или распределяет перерасход между всеми собственниками недвижимости.

Если вас заинтересовала процедура оборудования ИТП, то обратите внимание на этапы, которые необходимо будет пройти в данном контексте:

установить узел учета тепловой энергии;

заменить систему отопления на автоматизированный вариант для регуляции подачи тепла без участия дополнительных сотрудников из управляющей организации;

осуществить переход на закрытую систему теплоснабжения;

установить реле времени насоса в соответствие с суточным графиком и потребностью в тепле жителей дома.

В конечном итоге вы получаете полную независимость благодаря автоматизации подачи теплоносителя. Жители дома смогут сформировать определенный график и уровень расхода энергоносителя. Это позволяет достигнуть общей экономии в 40%.

Схема действия ИТП

В индивидуальный тепловой пункт поступает вода с городской котельной. Жидкость достигает нужной температуры благодаря системе подогрева и передается в квартиры. Круг теплоносителя замыкается тогда, когда вода по трубопроводу вновь возвращается на котельную для повторного использования.

В силу того, что ИТП представляет собой сложное техническое устройство, его необходимо обслуживать и проводить сверки. Необходимо поддерживать в рабочем состоянии элементы системы отопления, вентиляции, контроля и регуляции теплоносителя. Качественное обслуживание позволит сохранить работоспособность ИТП продолжительное время. А значит, жители смогут продолжать экономить свои средства.

Итог: как происходит экономия

Тепловой пункт системы отопления снабжают узлом учета при вводе, что является залогом экономии. С приборов снимают показания по расходу тепла. Сам учет не снижает расходы. Источник экономии — возможность смены режимов и отсутствие завышения показателей со стороны энергоснабжающих компаний, точное их определение. Невозможно будет списать на подобного потребителя дополнительные издержки, утечки, расходы. Окупаемость происходит в сроки 5 месяцев, как среднее значение с экономией до 30%.

Автоматизирована подача теплоносителя от централизованного поставщика — теплотрассы. Монтаж современного узла отопления и вентиляции позволяет учитывать при эксплуатации сезонные и суточные температурные изменения. Режим коррекции — автоматический. Теплопотребление уменьшается на 30% при окупаемости от 2 до 5 лет.
