Сила индукции
Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.
Принцип работы устройств
Принцип работы устройств
Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.
Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.
Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:
- металлический сердечник;
- корпус;
- тепловая изоляция.
Особенности схемы для ускорения частоты тока следующие:
- промышленная частота в 50 Гц не подходит для самодельных приборов;
- прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
- эффективное нагревание осуществляется при частоте 10 кГц.
Сборка по схемам
Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.
Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:
- стальная проволока диаметром 6−7 мм;
- медная проволока для катушки индуктивности;
- сетка из металла (для удержания проволоки внутри корпуса);
- переходники;
- трубы для корпуса (из пластика или стали);
- высокочастотный инвертор.
Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:
- нарезать проволоку на отрезки в 6−7 см;
- металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
- аналогично закрыть отверстие трубы снаружи;
- намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
- вставить конструкцию в систему отопления;
- с помощью инвертора подключить катушку к электричеству.
По похожему алгоритму можно легко собрать индукционный котел, для чего следует:
- нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
- сварить их друг с другом, соединяя меньшими диаметрами между собой;
- приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
- сделать крепление для индукционной печки, приварив с одной стороны два уголка;
- вставить варочную панель в крепление из уголков и подключить к электросети;
- внести в систему теплоноситель и включить нагрев.
- нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
- сварить их друг с другом, соединяя меньшими диаметрами между собой;
- приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
- сделать крепление для индукционной печки, приварив с одной стороны два уголка;
- вставить варочную панель в крепление из уголков и подключить к электросети;
- внести в систему теплоноситель и включить нагрев.
Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²
Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:
- Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
- Количество витков к проводу большего сечения подбирается математическим вычислением.
- Потребуется охлаждение работающих элементов.
Как работает индукционный нагреватель?
Для реализации процесса индукционного нагрева используется известный физический принцип, когда для деформирования в горячем состоянии заготовку размещают в магнитном поле кольцеобразного индуктора. Питание такой катушки производится электрическим переменным током частоты, резко выше, чем обычная (50 или 60 Гц).
Принцип работы индукционного нагревателя следующий. Создаваемые в электромагнитном поле вихревые токи (у них есть и другое название – токи Фуко) производят нагрев металла
Непосредственное соприкосновение заготовки и нагревательного элемента не обязательно, важно только, чтобы индуктор равномерно охватывал нагреваемую поверхность металла. Используя трансформатор, установка подключается к генератору, который обеспечивает требующиеся значения мощности и частоты
Индукционным нагревом можно обеспечить сравнительно быстрое повышение температуры поверхностных слоёв. В частности, для нагревания прутковой заготовки сечением 35…40 мм и длиной 140….150 мм потребуется около 20…25 с.
Примерные диапазоны соответствия наилучшей частоты тока и поперечного сечения круглого прутка приведены в таблице.
| Диаметр, мм | 20…40 | 40…60 | 60…80 | 80…100 | 100…120 |
| Частота, кГц | 100…40 | 40…10 | 10…4 | 4…1 | 1…0,5 |
Для полосового металла применять индукционный нагрев менее выгодно, чем для круглого прутка, поскольку расстояние между внутренним диаметром катушки и металлом непостоянно.
Обычно применяется частота от 10 кГц, тогда КПД индукционного нагревателя достигает максимума. Частота регулируется в зависимости от:
- требуемой производительности нагрева;
- температуры нагреваемого металла;
- размеров поперечного сечения.
Конструкции промышленных индукторов снабжаются устройствами для автоматической загрузки-выгрузки нагретых заготовок. Это необходимо потому, чтобы интервал между нагревом и пластическим деформированием металла был минимальным.
Время нагрева стальных заготовок невелико: для сечения 20 мм оно составляет всего 10 с, поэтому потери металла в окалину незначительны.
https://youtube.com/watch?v=0zW2OFHFPWk
Изготовление индукционных нагревателей
Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.
На основе трансформатора
Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.
Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:
- Сердечник трансформатора.
- Обмотка.
- Тепло и электроизоляция.
Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.
Из высокочастотного сварочного аппарата
В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.
Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.
Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе
Принцип действия
Индукционный нагрев — это нагревание материалов электрическими токами, которые индуцируются переменным магнитным полем. Следовательно — это нагрев изделий из проводящих материалов (проводников) магнитным полем индукторов (источников переменного магнитного поля).
Индукционный нагрев проводится следующим образом. Электропроводящая (металлическая, графитовая) заготовка помещается в так называемый индуктор, представляющий собой один или несколько витков провода (чаще всего медного). В индукторе с помощью специального генератора наводятся мощные токи различной частоты (от десятка Гц до нескольких МГц), в результате чего вокруг индуктора возникает электромагнитное поле. Электромагнитное поле наводит в заготовке вихревые токи. Вихревые токи разогревают заготовку под действием джоулева тепла.
Система «индуктор-заготовка» представляет собой бессердечниковый трансформатор, в котором индуктор является первичной обмоткой. Заготовка является как бы вторичной обмоткой, замкнутой накоротко. Магнитный поток между обмотками замыкается по воздуху.
На высокой частоте вихревые токи вытесняются образованным ими же магнитным полем в тонкие поверхностные слои заготовки Δ (скин-эффект), в результате чего их плотность резко возрастает и заготовка разогревается. Нижерасположенные слои металла прогреваются за счёт теплопроводности. Важен не ток, а большая плотность тока. В скин-слое Δ плотность тока увеличивается в e раз относительно плотности тока в заготовке, при этом в скин-слое выделяется 86,4 % тепла от общего тепловыделения. Глубина скин-слоя зависит от частоты излучения: чем выше частота, тем тоньше скин-слой. Также она зависит от относительной магнитной проницаемости μ материала заготовки.
Для железа, кобальта, никеля и магнитных сплавов при температуре ниже точки Кюри μ имеет величину от нескольких сотен до десятков тысяч. Для остальных материалов (расплавы, цветные металлы, жидкие легкоплавкие эвтектики, графит, электропроводящая керамика и т. д.) μ примерно равна единице.
Формула для вычисления глубины скин-слоя в мм:
- Δ=103ρμπf{\displaystyle \Delta =10^{3}{\sqrt {\frac {\rho }{\mu \pi f}}}},
где ρ — удельное электрическое сопротивление материала заготовки при температуре обработки, Ом·м, f — частота электромагнитного поля, генерируемого индуктором, Гц.
Например, при частоте 2 МГц глубина скин-слоя для меди около 0,047 мм, для железа ≈ 0,0001 мм[источник не указан 463 дня].
Индуктор сильно нагревается во время работы, так как сам поглощает собственное излучение. К тому же он поглощает тепловое излучение от раскалённой заготовки. Делают индукторы из медных трубок, охлаждаемых водой. Вода подаётся отсасыванием — этим обеспечивается безопасность в случае прожога или иной разгерметизации индуктора.
Индукционный водонагреватель своими руками: схема
Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).
Важно учитывать тип материала, из которого изготовлена обмотка. Так, в бытовых моделях чаще всего используется медный провод. Такой материал хорошо подойдет для нагрева воды в котлах
Такой материал хорошо подойдет для нагрева воды в котлах.
Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).
Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.
Узлы и детали теплогенератора
Устройство включает в себя:
- генератор переменного тока, который увеличивает частоту тока;
- индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
- нагревательный элемент, чаще всего его роль играет металлическая труба.
Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.
Принцип работы
Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии
Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.
В заводских моделях частота тока достигает 1 кГц.
Что собой представляет индукционное отопление
В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.
Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.
Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.
Важно!
В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.
Принцип работы и устройство индукционного электрокотла
Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.
Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:
- На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
- Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
- Катушка под воздействием электричества создаёт магнитное поле.
- Магнитное поле нагревает сердечник (до 750 °С).
- Сердечник нагревает воду, проходящую через трубу.
Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.
Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.
Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.
Реже встречаются конструкции в форме шкафчика.
Но в любом случае индукционный котёл состоит из:
- Корпуса, состоящего из диэлектрического металла.
- Электроизоляционного слоя.
- Сердечника из ферромагнита (толщина до 7 мм).
- Температурного датчика в корпусе котла.
- Входного и выходного патрубков соединения с системой труб и радиаторов.
- Автовыключателей (в пульте управления).
- Терморегулятора (электроника в пульте управления).
А вот так может выглядеть система отопления, где:
- Насосдля циркуляции теплоносителя.
- Отопительные батареи.
- Индукционный котёл.
- Мембранный расширительный бак (для регулировки давления).
- Шкаф пульта управления.
- Запорный шаровой кран.
Внимание!
Индукционный котёл годится только для закрытого контура отопления.
Варианты самодельных устройств
На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.
Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:
- водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
- стальной котел с нагревом от той же варочной панели.
Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.
Изготавливаем нагревательный элемент из трубы
Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:
- Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
- К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
- Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
- Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.
Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.
Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:
- Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
- Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
- Понадобится организовать охлаждение элемента.
Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.
Как собрать индукционный котел
В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:
- Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
- Сварите трубки между собой по длине, стыкуя меньшими сторонами.
- Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
- К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
- Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.
Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.
Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:
Правила безопасности и рекомендации
Техника безопасности должна соблюдаться всегда. Особенно когда мастерят что-то самостоятельно. Здесь нагреватели применяются для систем, имеющих принудительную циркуляцию. Теплоэнергия вырабатывается очень быстро и может возникнуть перегрев теплоносителя.
Нельзя забывать про предохранительный клапан. Он крепится на нагревателе. В случае когда циркулярный насос перестанет работать, то стопроцентно случится перегрев теплоносителя. Если клапан не будет установлен заранее, то произойдет разрыв системы
Последняя должна из предосторожности оснащаться термостатом. Если нагреватель заключен в металлический корпус, то он обязательно заземляется. Нагреватель в металлическом корпусе
Нагреватель в металлическом корпусе
Так как у самодельной конструкции нет нормального экранирования, то индукционник устанавливается как минимум в 80-и сантиметрах от горизонтальных поверхностей. Расстояние до стены — от 30 сантиметров.
Так, без глобальных финансовых трат, нетрудно собственноручно сделать этот нехитрый прибор. Схема сборки проста, и справиться с работой по сборке нагревателя собственноручно сможет практически каждый. Тут не требуется профильных технических знаний. Завершить работу можно буквально за несколько часов.
Видео по теме:
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

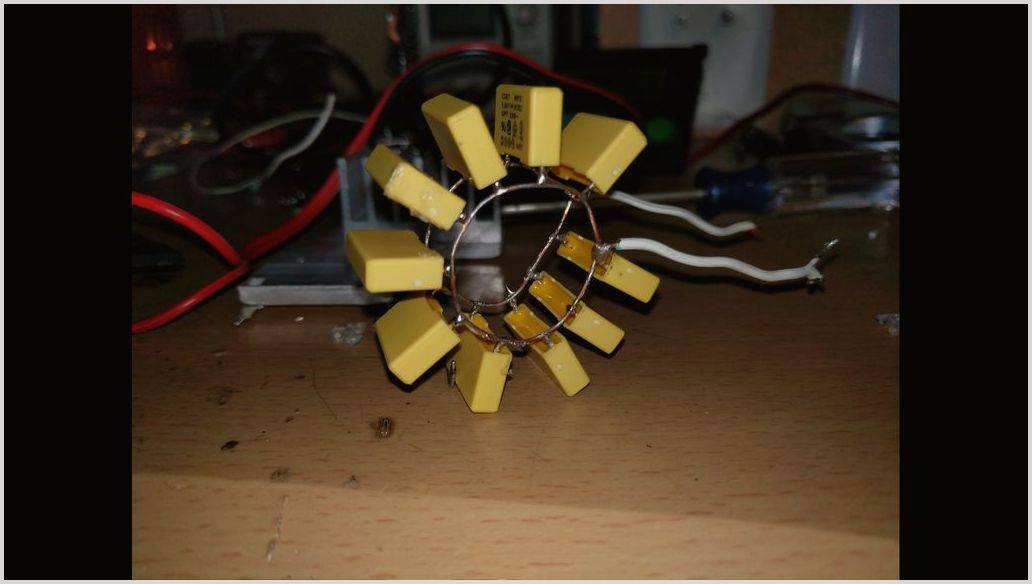

Шаг 5: Конденсаторная батарея
Конденсаторы особенно сильно нагреваются из-за тока, регулярно проходящего через них. Нашему нагревателю необходима емкость конденсатора 0,47 мкФ. Благодаря этому нам необходимо соединить все конденсаторы в блок, аналогичным образом, мы получаем требуемую емкость, а площадь рассеивания тепла становится больше
Фактическое напряжение конденсаторов должно быть выше 400 В, чтобы взять во внимание пики индуктивного напряжения в резонансном контуре. Я сделал два кольца из проволоки из меди, к которым припаял 10 конденсаторов 0,047 мкФ параллельно один к одному. Аналогичным образом, я получил конденсаторную батарею совокупной емкостью 0,47 мкФ с прекрасным охлаждением воздуха
Я установлю ее параллельно рабочей спирали
Аналогичным образом, я получил конденсаторную батарею совокупной емкостью 0,47 мкФ с прекрасным охлаждением воздуха. Я установлю ее параллельно рабочей спирали.
Устройство нагревательного прибора
Прибор состоит из таких элементов:
- Пластиковая трубка.
- Сетка из нержавейки.
- Проволока из стали.
- Медная проволока.
- Сварочный инвертор.
Одно из главных достоинств данного устройства — это простая конструкция. Схема индукционного нагревателя примерно такова. В круглом корпусе находится катушка — индуктор. Внутри последнего находится отрезок стальной трубы с 2-мя патрубками на концах. Они нужны для присоединения прибора к отопительной системе. После подключения через трубу будет проходить вода. Труба будет нагреваться. От соприкосновения с ней разогревается теплоноситель.
Схема устройства индукционного нагревателя
У других видов прибора катушка крепится к электрической сети, однако имеется и другая схема подключения. Отличается она преобразователем, который повышает частоту колебаний тока, подаваемого на катушку. Этот преобразователь называется инвертором и состоит их 3-х модулей:
- Выпрямитель.
- Инвертор с 2-мя транзисторами.
- Схема управления транзисторами.
Процессы, происходящие в устройстве, похожи на работу трансформатора. Разница во вторичной обмотке, которая тут короткозамкнута и расположена внутри первичной. Еще одно отличие в том, что в случае с трансформатором нагрев — побочный эффект, его стараются избежать.
Принцип работы индукционного нагрева
В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.
Самодельный инверторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы
Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.
Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.
Индукционные котлы
Индукционные водонагревательные котлы имеют все шансы в будущем вытеснить обычные бойлеры. Минусом такого водонагревателя пользователи считают высокую цену, но при этом, систематизируя многочисленные отзывы, можно выделить несколько преимуществ:
- Надежность. В котле нет электроспирали, которая является слабым звеном обычного бойлера.
- Коэффициент полезного действия почти 100 %.
- Безопасность. Доступ электричества к корпусу котла невозможен благодаря особенностям конструкции.
- Устройство не нуждается в специальном заземлении.
- Устойчив к скачку напряжения в электрической сети.
- Не образует накипь.
- Долговечность. Котел способен отработать без обслуживания около 30 лет.
Проточный индукционный водонагреватель своими руками
Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.
В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.
Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.
Монтаж индукционного нагревателя воды
Обмотайте трубу медной проволокой, сделав около 90 витков.
Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:
- Подготовьте рабочее место, материалы и инструменты.
- Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
- Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
- На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
- Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
- Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
- Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
- Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
- Проверьте работоспособность индуктора.
Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.
