Выбор и установка потолочных инфракрасных обогревателей

Площадь обогрева инфракрасных обогревателей

Инфракрасные обогреватели обычно монтируются на стенах либо на потолке таким образом, чтобы поток излучения был максимально направлен на объекты обогрева.

Для помещений большой площади важно, что обогреватели распределялись равномерно по всему периметру, не создавая холодных или перегретых зон. Для того чтобы рассчитать необходимое количество приборов, исходя из площади помещения, нужно учитывать площадь обогрева от одного прибора в зависимости от высоты и способа его монтажа.
Приведем примерные значения, которые помогут в таком расчёте

В таблице представлены данные для стандартных вариантов высоты потолков – 2,5-3,5 метра.

Настенный монтаж:

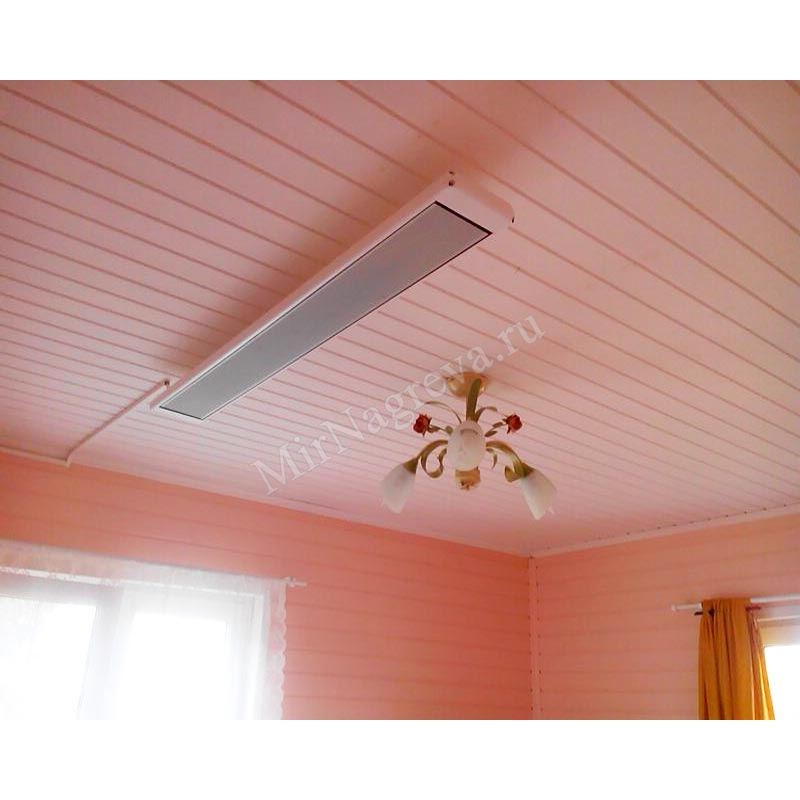

Потолочный монтаж:

Обзор потолочных ИК обогревателей

Применение инфракрасных потолочных обогревателей отличается тем, что эти приборы являются универсальными, их можно устанавливать в разных местах: общественных и производственных помещениях, в квартирах, частных домах, дачах, теплицах и зимних садах (прочитайте: “Как выбрать потолочный обогреватель для дачи”). ИК обогреватели хорошо себя зарекомендовали при обогреве частично открытых балконов, террас, лоджий и т.д.

Так как работа инфракрасных обогревателей основана на принципе, отличном от функционирования других отопительных приборов, они идеально подходят для локального прогрева больших по площади помещений, участков производственных цехов и мастерских.

Потолочные ИК обогреватели производят на основе новейших технологий и передовых конструкторских разработок. Благодаря этому они все больше используются для отопления, при этом их функционирование осуществляется в автоматическом режиме. В последнее время компаниям-изготовителям этих приборов удалось достичь высочайших показателей по ряду характеристик, таких как экономичность, безопасность, независимость, бесперебойность, удобство управления.

Установку инфракрасных обогревателей могут выполнять рядовые специалисты, поскольку она не представляет сложности. Поэтому стоимость монтажных работ получается невысокой. Еще одним преимуществом потолочных ИК обогревателей является их компактный размер. Это обстоятельство позволяет достичь отличных результатов в сфере дизайна и устанавливать их в подвесные потолочные конструкции.

На рынке представлены современные потолочные модели этих приборов для обогрева, как российского, так и зарубежного производства. Стоимость отечественных образцов гораздо ниже импортных изделий, Потолочный ИК обогреватель – это надежный источник тепла, поскольку срок его эксплуатации составляет минимум 20 лет.

Согласно оценкам качества продукции российские приборы не уступают импортным. Они имеют необходимые сертификаты, подтверждающие соответствие стандартам экологичности и безопасности для здоровья человека. Потолочные ИК обогреватели сочетаются с альтернативными источниками получения энергии, такими как, например, ветряные электростанции.

Разновидности инфракрасных приборов для обогрева

В зависимости от функционала отопительного инфракрасного обогревателя, на российском рынке вниманию потребителей предлагают модели для промышленного, бытового и уличного назначения.

1. Промышленные ИК обогреватели. Эти приборы используют для отопления производственных и служебных помещений.

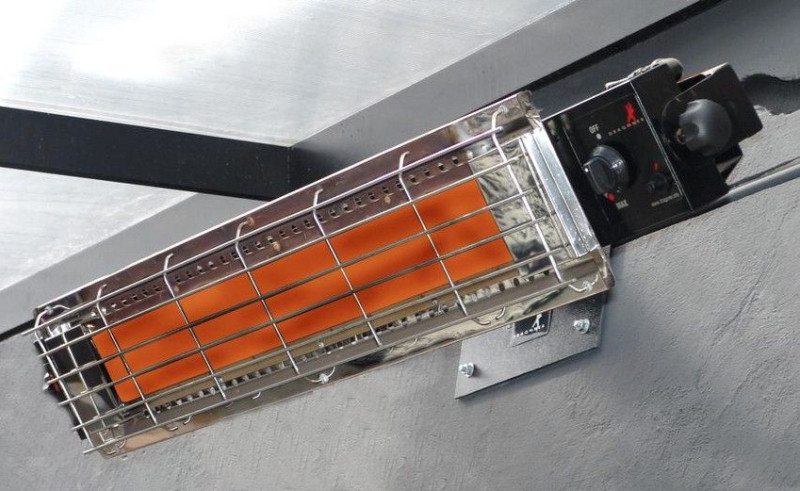

2. Уличные ИК обогреватели. Они востребованы для обогрева открытых площадок в случае необходимости обеспечить дополнительное отопление. Их монтируют на балконах, террасах, лоджиях и т.д.
3. Бытовые ИК обогреватели. Востребованы для бытовых нужд, их устанавливают в жилых помещениях, расположенных в частных домах и в квартирах, в дачных постройках и т.д.

В данной статье в качестве примера приводятся следующие образцы.

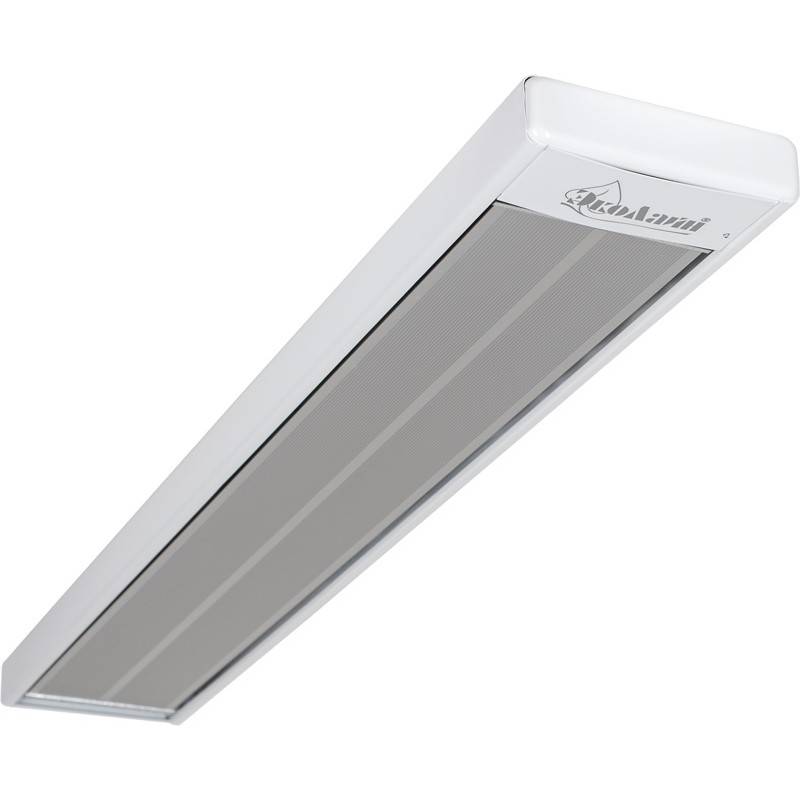

1. Инфракрасные обогреватели ТМ Эколайн. Их стоимость определяется прямой зависимостью от мощности и стартует от 2,1 тысячи рублей (300 Вт) до 7,5 тысячи (4000 Вт). Модельный ряд – ЭЛП03R, ЭЛК06R, ЭЛК10R, ЭЛ20R, ЭЛ30R, ЭЛ40R, ЭЛК10Rm.
2. Инфракрасные обогреватели ТМ Теплофон. Их цена также зависит от мощности и составляет от 2, 1 тысячи рублей (300 Вт) до 2,3 тысячи (500 Вт). Модельный ряд – ЭРГНА 0,3 КТ, ЭРГНА 0,4 КТ, ЭРГНА 0,5 КТ.
3. Инфракрасные обогреватели Кристалл. Их стоимость напрямую зависит от показателя мощности и составляет от 2,185 тысячи рублей (700 Вт) до 6,935 тысячи (4000 Вт). Модельный ряд – Кристалл Trio 3,0, Кристалл Duet 1,3, Кристалл Trio 4,0, Кристалл Duet 2,0, Кристалл Solo 0,65, Кристалл Solo 1,0.

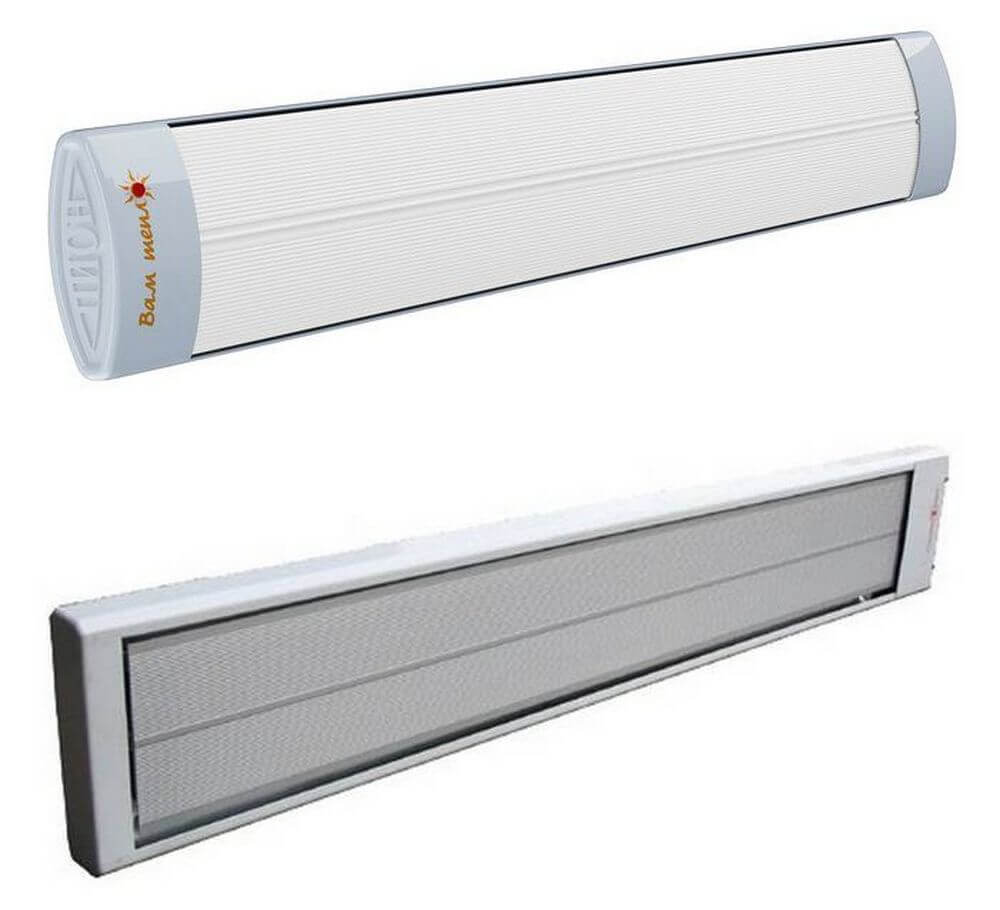

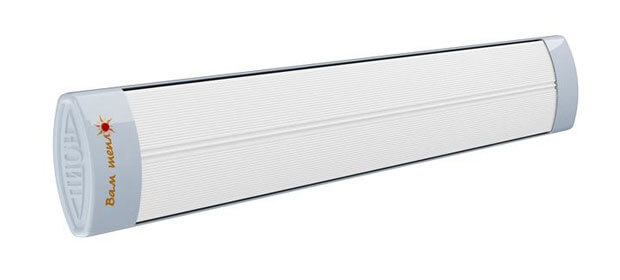

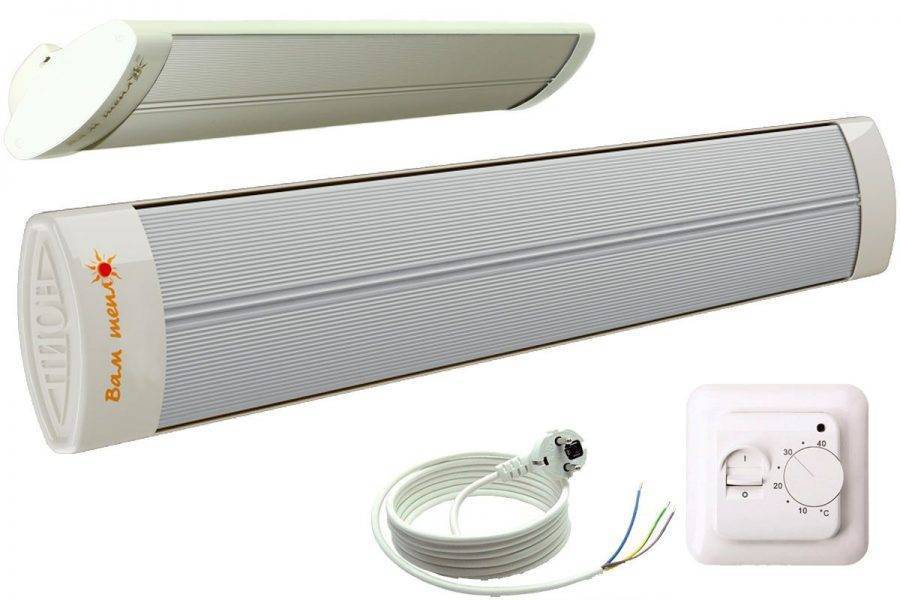

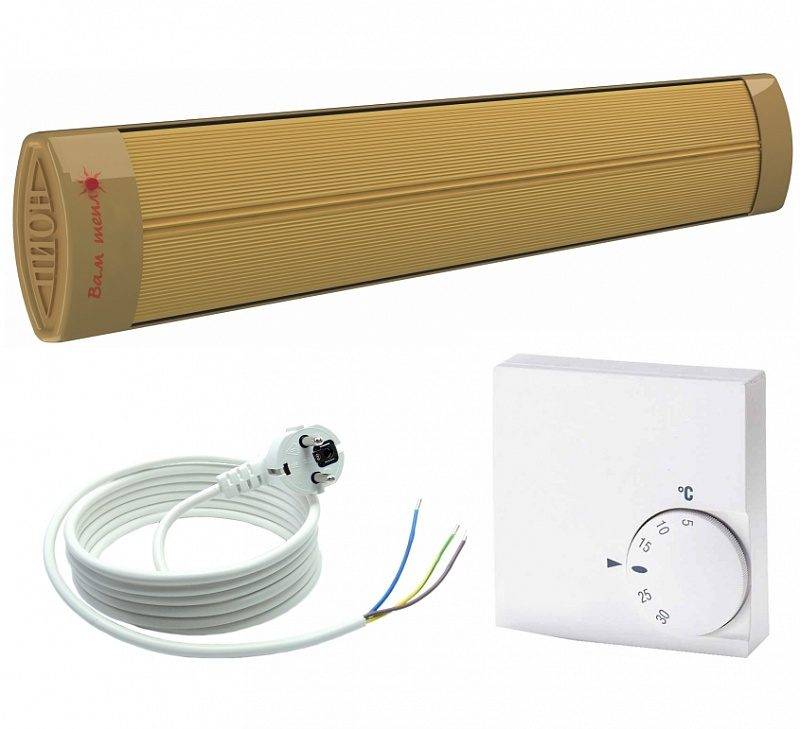

4. Инфракрасные обогреватели ТМ Пион (см. фото). Их цена также зависит от мощности и составляет минимум 2,6 тысячи рублей (400 Вт) и по-максимуму 3,8 тысячи (1300 Вт). Модельный ряд – Пион – 04, Пион -06, Пион -13.
5. Инфракрасные обогреватели ТМ Almac. Их стоимость зависит от мощности и составляет от 2,09 тысячи рублей (500 Вт) до 3,490 тысячи (1500 Вт). Модельный ряд – Алмак ИК-5, Алмак ИК-10, Алмак ИК-16.
6. Импортные потолочные ИК обогреватели NEOCLIMA IR. Модельный ряд – IR-0,8, IR-1-0, IR-2,0, IR-4,0 при мощности 800 Вт – 4000 Вт.

Работа во время отсутствия людей

Если выбрать инфракрасный обогреватель правильно, то благодаря своим рабочим характеристикам он позволит качественно обогреть нужные зоны в помещении и давая возможность существенно сэкономить. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, лучше всего выбирать изделия с металлической пластиной для излучения

Внимание: Кварцевые обогреватели оставлять без присмотра работающими на длительный срок не следует

Подобное обусловлено тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая нагревается до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена металлическая пластина, то температура ее нагрева не превышает 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.

При подключении ИК обогревателей в качестве оборудования защиты следует использовать внешние термостаты, предохранители и дифференциальные устройства. Лишь при их наличии можно дать гарантию того, что подключение обогревателя будет безопасным.

Это интересно: Как прогреть бетон зимой?

Основной процесс

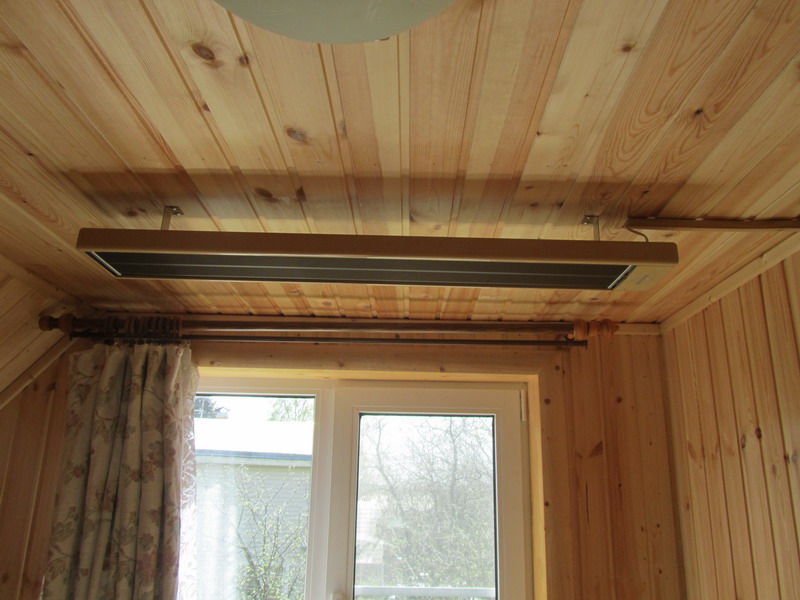

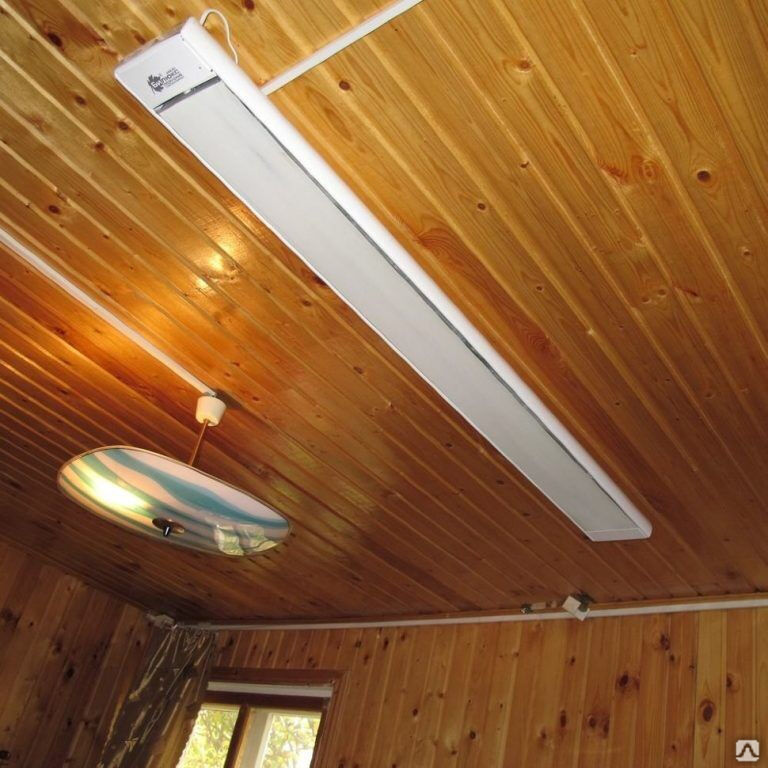

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

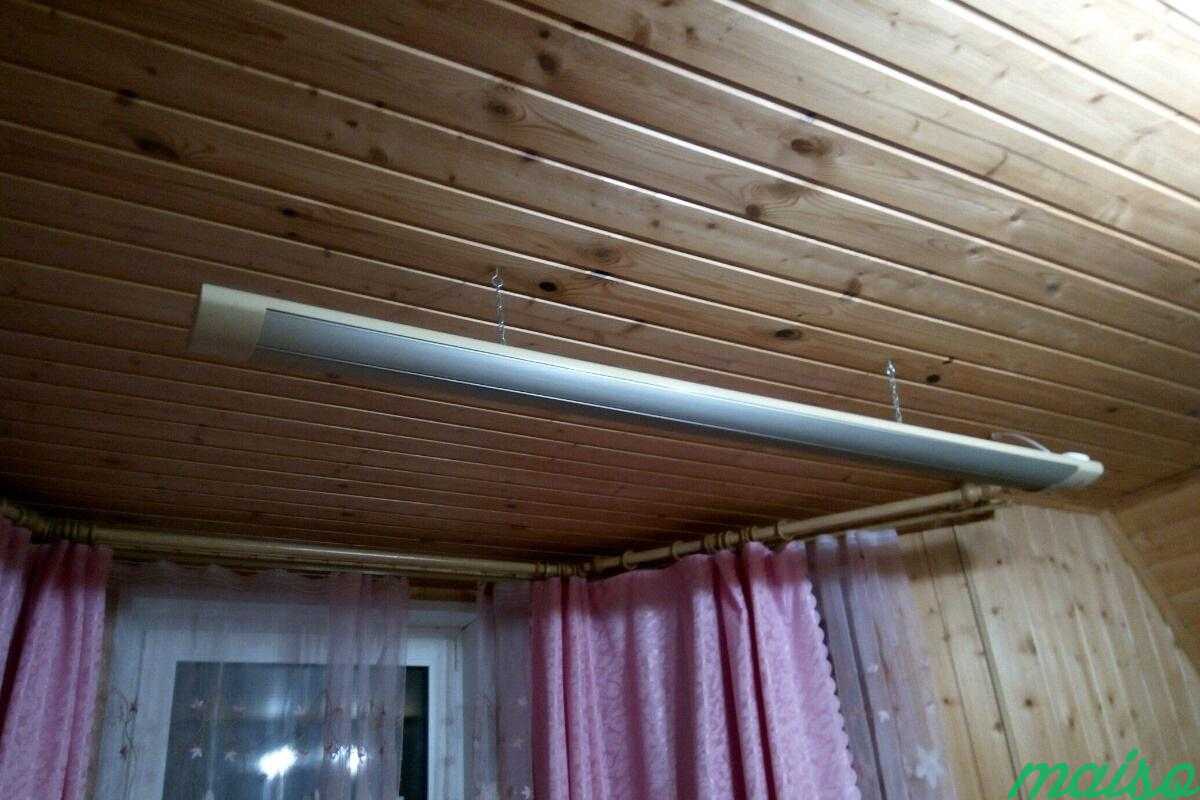

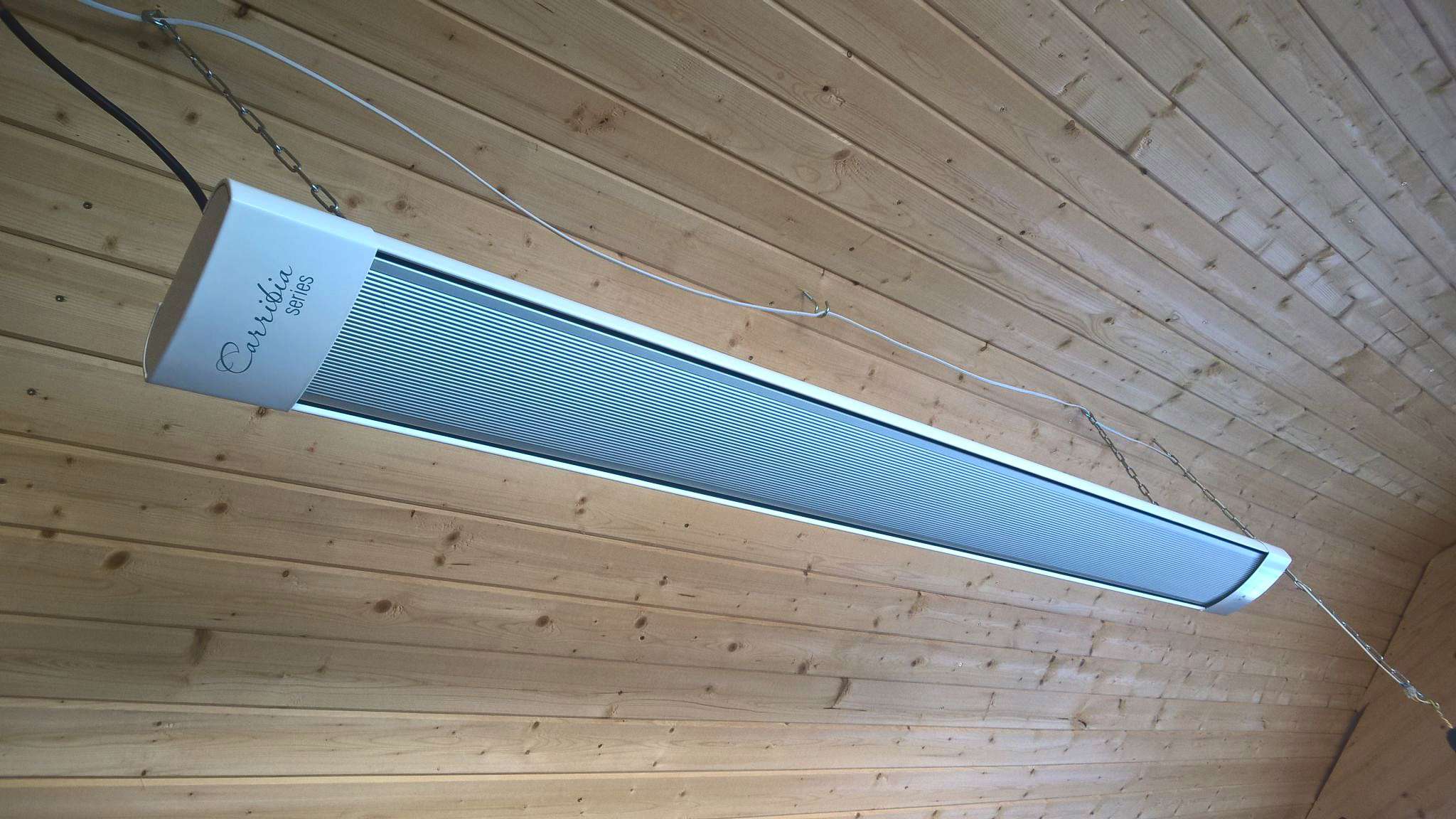

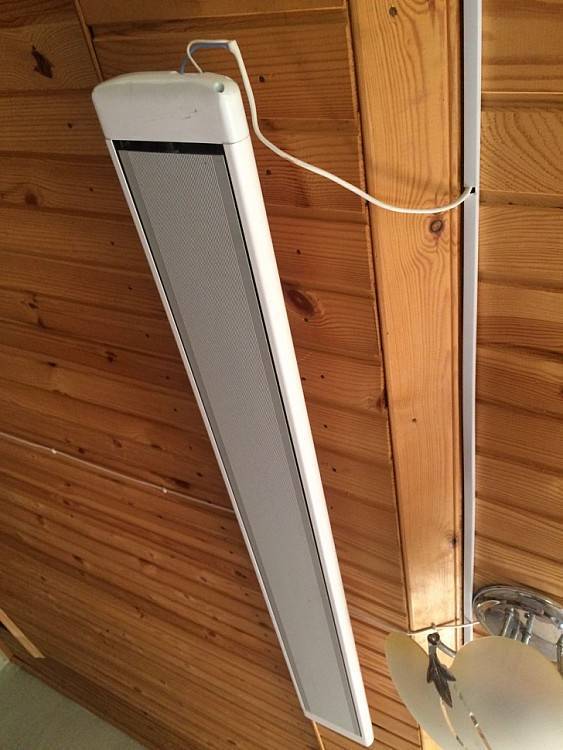

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Оценка целесообразности установки инфракрасных обогревателей

Класс приборов позволит структурировать помещение на отдельные области, что весьма любят дизайнеры.

Сложности установки инфракрасных обогревателей пленочного типа

Российский поисковик привел на сайт teplodvor.ru. После ряда опытов стало ясно, что калькулятору можно доверять. Установка инфракрасных обогревателей в доме предваряется расчетами. Недолго думая, занесли в расчетные параметры типичные значения:

1. Температура в помещении 20 ºС.
2. Минимальная температура за окном взята минус 20 ºС. Это далеко не самое маленькое значение на территории России, но нет цели загнать производителей инфракрасных обогревателей в условия Северного полюса. Взята лояльная температура, ниже неё бывает мороз в любой точке РФ.
3. Поскольку в видео коттедж деревянный, решено задать стены из сруба максимальной (в калькуляторе) толщины 25 см.
4. Стеклопакеты взяты обычные, с двойным остеклением, в доме, где предполагается установить инфракрасный обогреватель.
5. Высота потолков составляет 2,5 метра, в реальном жилье встречается и повыше. Не стремились создать тяжелые условия для работы инфракрасных обогревателей.
6. Наконец, площадь окон для такого помещения смехотворна. Заданы четыре проема 1,5 х 1,5 метра. Это низкий показатель.
7. Пол взят дощатый, воздвигнут над типичным погребом.
8. Потолочное перекрытие ведет на чердак.

Учитывая, что округлили результат, получается 10 кВт. Это в полтора раза больше, нежели обещают производители пленочных потолочных обогревателей. Возразим, что свод помещений дополнительно утепляется, за счет чего потери снижаются. Добавим, что ухудшается проницаемость паром и возрастает стоимость конструкции. Монтаж потолочного декоративного покрытия становится сложнее, а излучательная способность оборудования, вероятно, получится низкой, что не лучшим образом скажется на эффективности комплекса обогрева. Только кажется, что, если кладешь на потолок теплоизоляцию, сопротивление потолочной плитки допустимо просто отбросить, как слишком малое. Хотя делается из пенополиуретана.

1. Напыляемая теплоизоляция для фундаментов, стен и кровли – пенополиуретан.
2. Утеплитель котлов, бойлеров, водонагревателей – пенополиуретан.
3. Плиты для утепления фасадов, помещений – пенополиуретан.

Получается, что утеплитель сверху и снизу одинаков. А пленка обогревает, в основном, себя. Конструкция получится сандвичевого типа из трех слоев минимум: теплоизолятор, пленка, потолочное декоративное покрытие – что нарушает нормальную проницаемость пара. Мансарды так не строят: просто скатные крыши оборудуют специальными мембранами при выполнении воздушной прослойки облицовки металлочерепицей или шифером. Подобный шаг, вероятно, нарушит технологию возведения здания. Требуется продумать мельчайшие детали.

Умалчивается простой факт, что в многоквартирных домах нужна гидроизоляция, сложная для выполнения. Если зальет сверху нагреватель, хорошо, если не обнаружится ни малейшей трещинки, а прибор не работает в конкретный момент. В противном случае последствия печальны. Ток и вода – несовместимые с человеческой жизнью вещи. И установка инфракрасных обогревателей в квартире дополняется действиями:

1. Проникающая гидроизоляция потолка и верхних краев стен, что стоит немало. Тем, кто не верит, рекомендуем прицениться к Кальматрону (про Пенетрон лучше и не думать).
2. Покупка дифференциального устройства защиты для исключения поражения людей электрическим током.
3. Закупка квоты на мощность, что в многоквартирном доме часто и вовсе невозможно. В высотках нового поколения щиток не такой хлипкий, вероятно, потянет нагрузку.

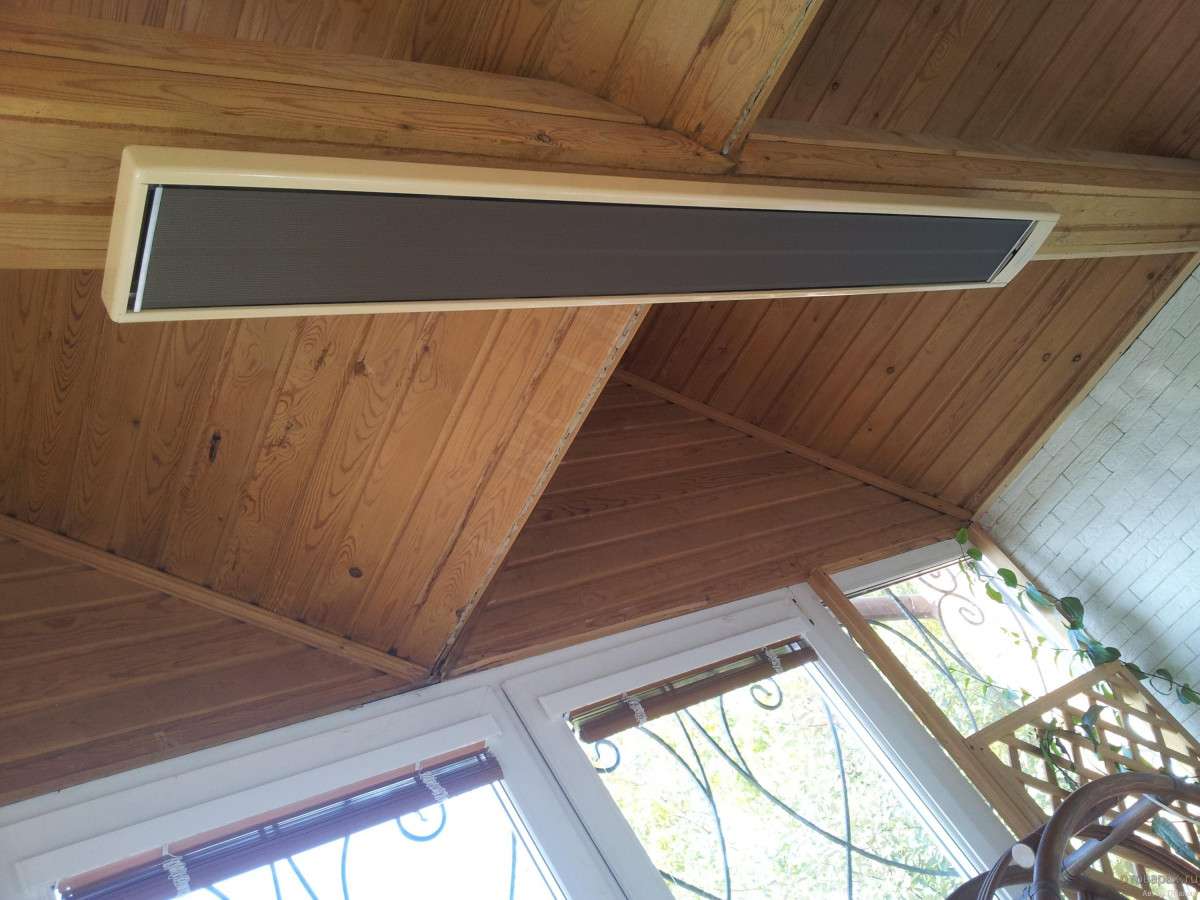

Плюсы установки инфракрасных обогревателей на потолок

Видим лишь три плюса описанной передовой технологии:

1. Не нужен проект для проведения работ.
2. Внешний вид не портится радиаторами отопления.
3. Работы проводятся в течение дня.

А электричество выходит дороже природного газа. И напомним, котлы охотно потребляют солярку, уголь и дрова. Стоимость не факт, что останется за потолочными инфракрасными обогревателями пленочного типа. С помощью калькулятора определили, что 6 кВт маловато для отопления помещения, потери больше полученной цифры. Хотя площадь специально занижена, а условия выбраны мягкими. Инфракрасные потолочные обогреватели заменят котлы или радиаторы центрального отопления исключительно в мягком климате, там выгодно применять оборудование.

Это если в доме нет горячей воды. А если имеется, электрический нагреватель все равно придется обвязывать, дополнять бойлером для аккумулирования энергии. В данном свете установка радиаторов, прокладка труб, траты на дополнительный рециркуляционный насос смотрятся не так страшно в сравнении с уже проделанной работой.

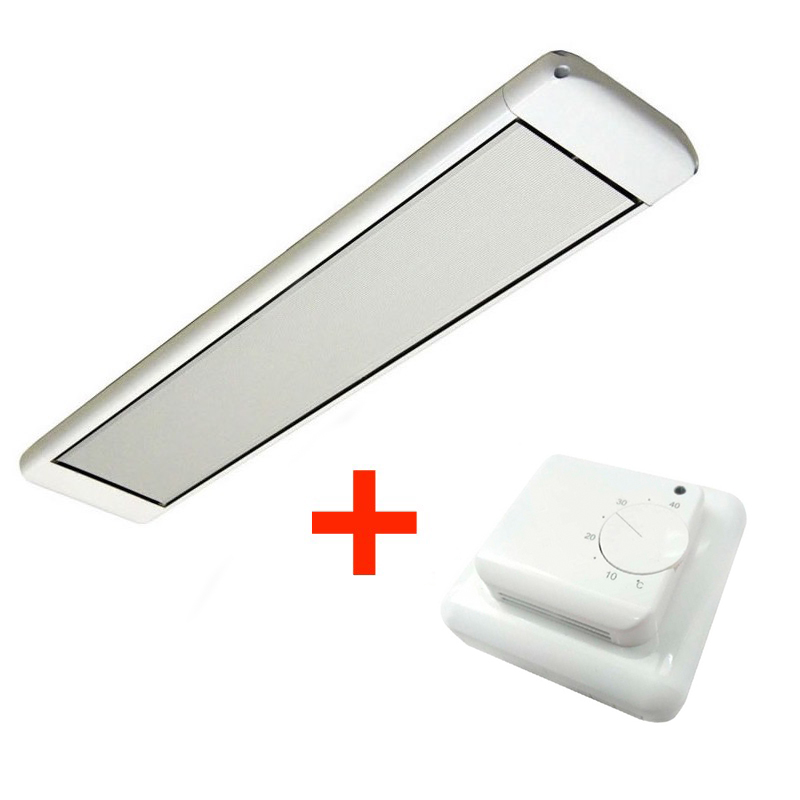

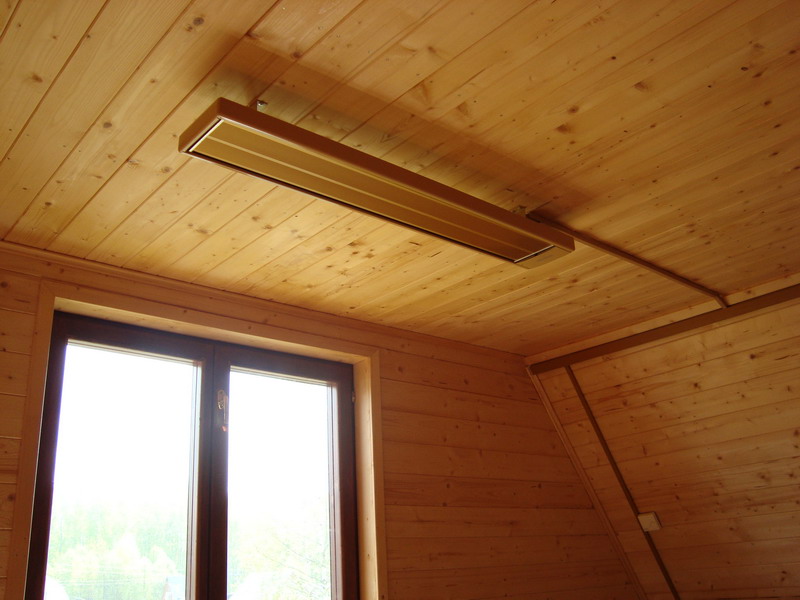

Потолочный инфракрасный обогреватель с терморегулятором для дачи и дома. Другие виды устройств

Перед покупкой инфракрасного потолочного обогревателя для дома, дачи или нежилого помещения тщательно изучите все разновидности устройств и возможные варианты моделей. У каждого типа приборов свои особенности: некоторые оптимально подходят для дома, другие же категорически не подходят для жилого помещения. Давайте остановимся на классификации обогревательных устройств подробнее.

Классификация обогревателей по мощности и источнику излучения

Различные виды отопительных устройств, их особенности и сферы применения:

Выбор инфракрасного потолочного обогревателя для теплицы

На этапе, когда ожидается всход семян, особое значение имеет температурный режим в помещении и температура почвы. Вот почему инфракрасные обогреватели на даче часто используют не только для обогрева дома, но и в теплице.

Для данных целей лучше выбирать небольшие модели малой мощности, так как для обогрева теплицы не нужны сверхмощные приборы, а компактные габариты упростят монтаж. В случае длинной теплицы лучше оснастить ее несколькими более слабыми обогревателями вместо одного мощного.

Инфракрасный обогреватель с терморегулятором, установленный в теплице

Инфракрасный обогреватель – лучший выбор для садоводов, потому что при нагревании внутреннего пространства теплицы другими устройствами прогретый воздух поднимается, оставляя почву холодной и не ускоряя всход семян и развитие растений. Инфракрасный прибор, в первую очередь, будет воздействовать именно на растения и почву, а потом уже на воздух.

Кроме того, такие приборы экономичны, особенно при наличии терморегулятора, который поможет избежать перегрева и перерасхода электроэнергии. А все затраты окупаются ростом всхожести и сокращением времени, за которое семена прорастают. Например, при прогреве почвы инфракрасными обогревателями показатель всхожести увеличивается на 30-35%, что многократно оправдывает затраты в случае дорогих элитных семян или острой необходимости получения очень раннего урожая.

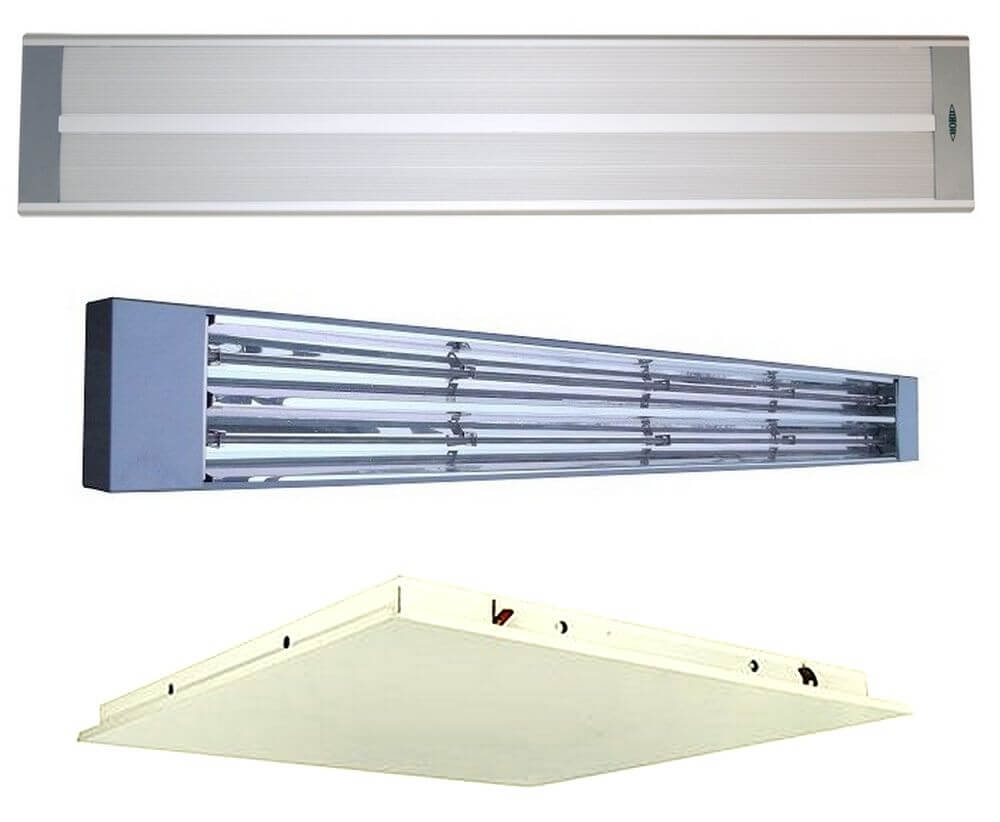

Классификация инфракрасных обогревателей по конструкции

В зависимости от конструктивных особенностей инфракрасные обогреватели делятся на такие виды:

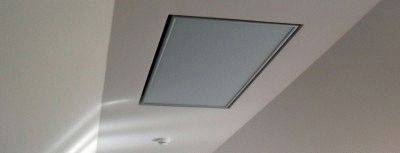

• панельные, выполненные в виде плоских тонких прямоугольных панелей (чаще всего с плоским нагревательным элементом);

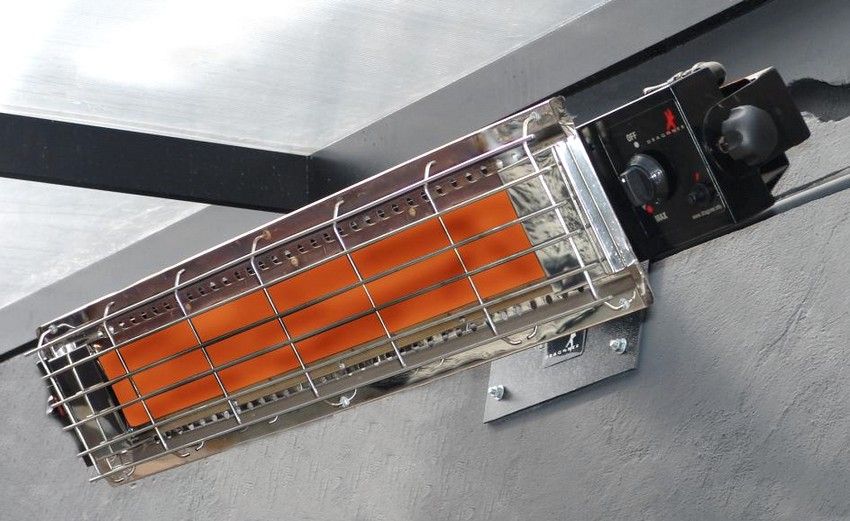

• в виде лампы с отражателем и спиральным нагревателем (может иметь разную форму, размер, толщину и внешний вид);
• пленочные, выполненные в виде полимерной пленки с нагревателем, нанесенным толстым слоем на ее поверхность.

Классификация нагревательных элементов

По форме нагревательные элементы бывают:

• спиральные;
• пластинчатые плоские;
• пленочные сверхтонкие.

Работа инфракрасного потолочного обогревателя может контролироваться с помощью планшета или смартфона

По материалу изготовления нагревательные элементы разделяют на:

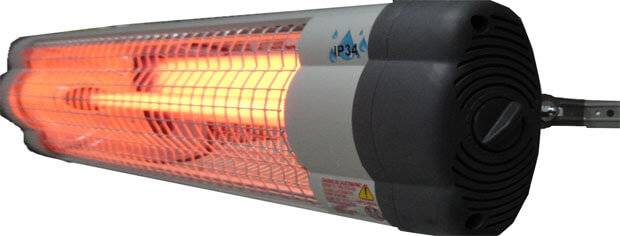

• кварцевые – источником инфракрасного излучения выступает вольфрамовая нить в кварцевой вакуумной трубке или монолитная плита из кварцевого песка;
• карбоновые – источником излучения служит углеродное волокно или сверхтонкие пластинки;
• галогенные – трубку в таких обогревателях наполняет инертный газ;
• керамические – тепло равномерно распространяется по пластинам из керамических частей, поверхность обогревателя при этом почти не греется;
• микатермические – обладают способностью нагревать предметы.

Выбор по мощности инфракрасного обогревателя

ИК-устройства следует приобретать с учетом основных параметров. Мощность определяется по соотношению 100 Вт на 1 м². Однако есть некоторые исключения. Так, если помещение не используется на протяжении длительного периода, не отапливается, то следует подбирать для его обогрева устройство с запасом по мощности (на 15-20% больше рекомендуемого значения).

Средне- и длинноволновые приборы считаются более эффективными. Несмотря на это, для прогрева помещения площадью до 15 м² понадобится 2 устройства мощностью по 1,5 кВт. Если система отопления не используется или не предусмотрена проектом, нагревателей в помещении должно быть больше, что приведет к увеличению расхода электроэнергии.

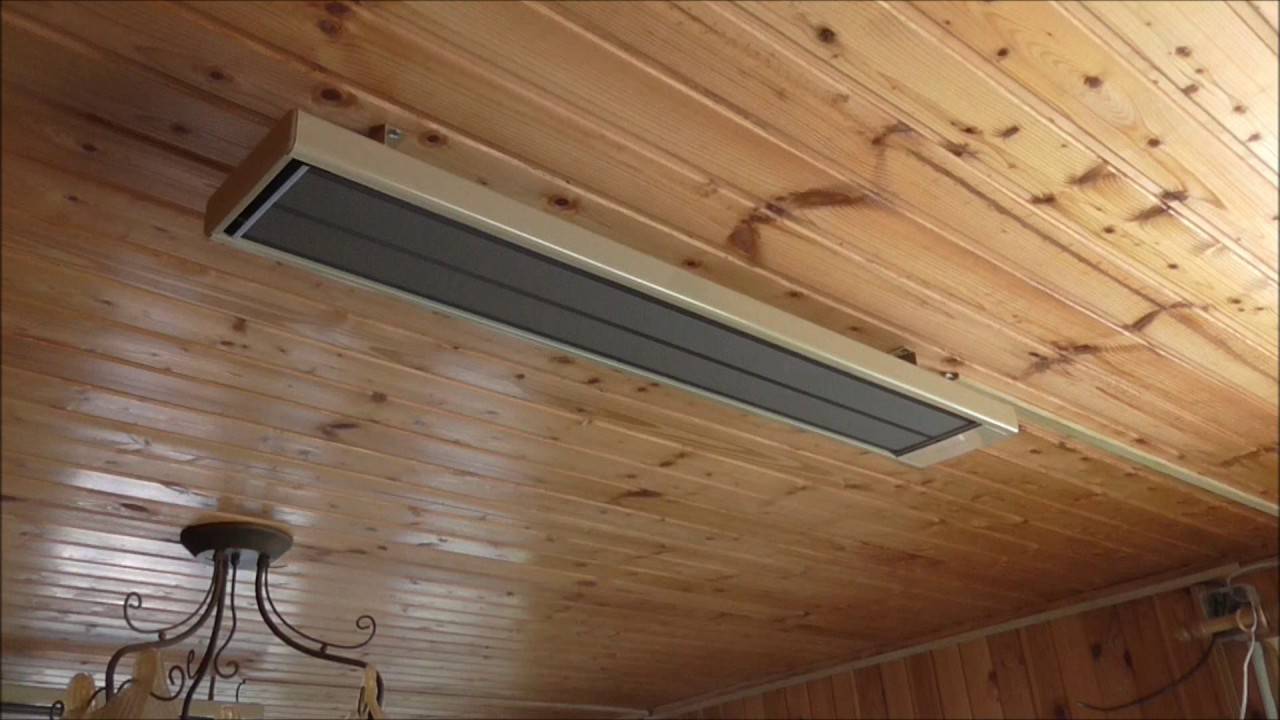

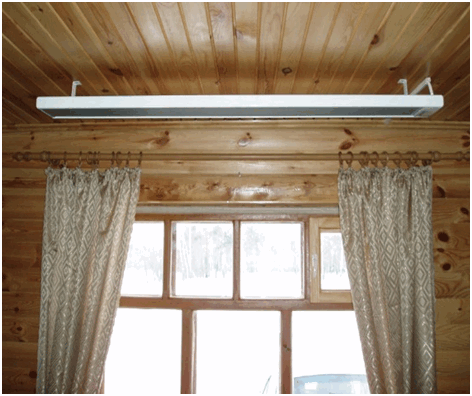

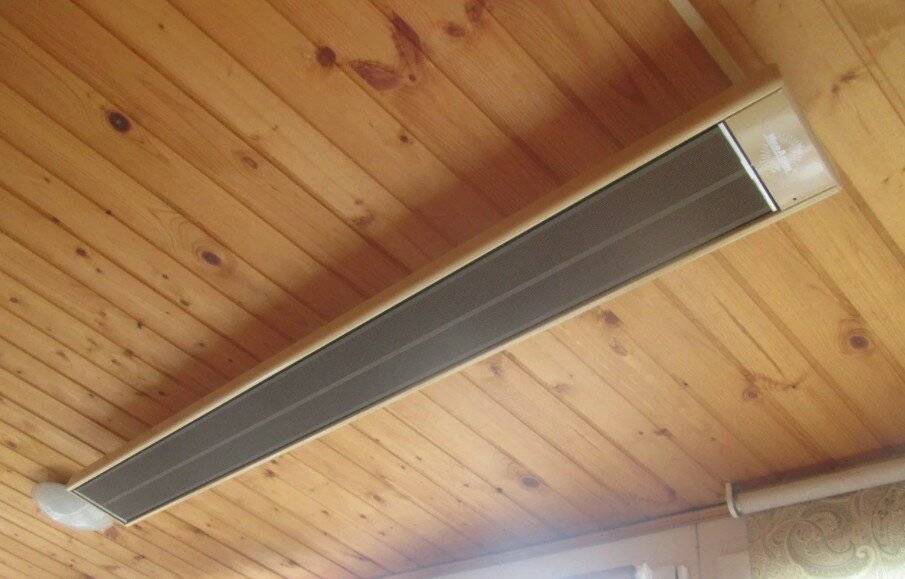

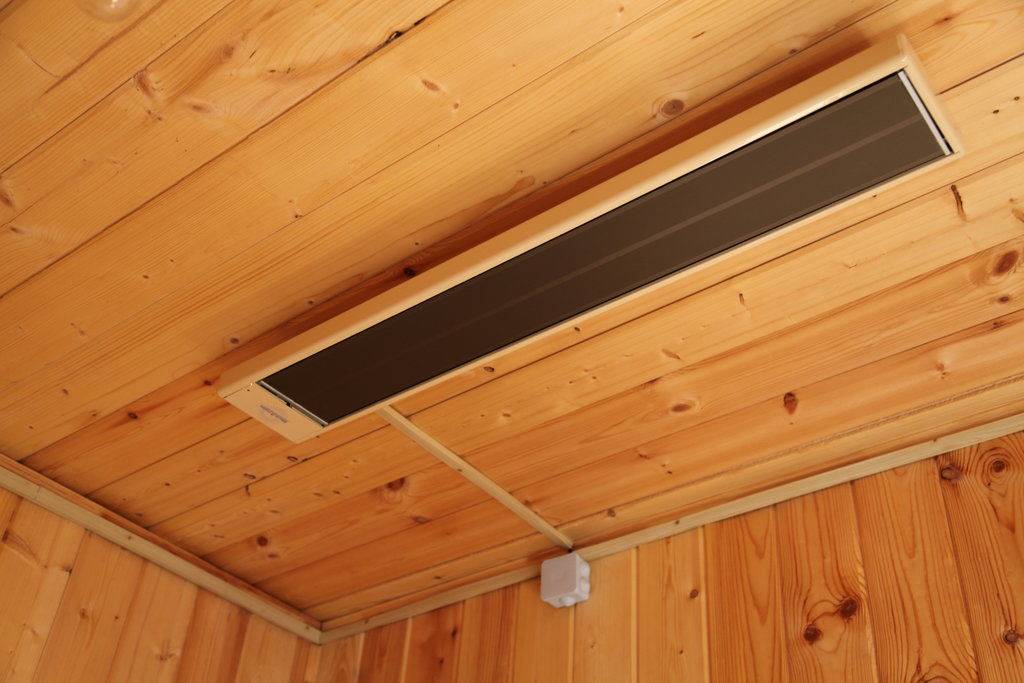

Как установить инфракрасный обогреватель на потолок

• Начните установку на потолок ИК-обогревателя с расчетов высоты его расположения. Для жилых комнат остановитесь на оптимальной для этого высоте в 2-3 метра, такой параметр указан в паспорте на данное оборудование. Чем мощнее ваш обогреватель, тем выше должен быть подвес. Иначе может ухудшиться самочувствие и начнет болеть голова.
• Выполняя монтаж инфракрасного обогревателя своими руками, убедитесь, что вблизи его размещения не будет мест скопления людей. Так как он является довольно интенсивным излучателем, что может привести к появлению неприятных симптомов – зуду кожи и головной боли.
• Монтаж потолочного инфракрасного обогревателя можно произвести с помощью штатных кронштейнов, идущих в комплекте с ним. Используйте их, чтобы подвесить технику к потолку тросами или цепочками.
• Заранее приобретите крючки монтажные для дерева или бетона, укомплектованные с дюбелями из пластика. Далее следует установка крепежных элементов, вворачивание крюков в потолок и регулировка длины троса либо цепочки, чтобы отрегулировать подходящую высоту подвеса.

Как видите, самостоятельный монтаж инфракрасных обогревателей – легкодоступный процесс, который может занять максимум 2 часа вашего времени. Труднее дело обстоит с монтажом на потолке из бетона, где не обойтись без мощного перфоратора.

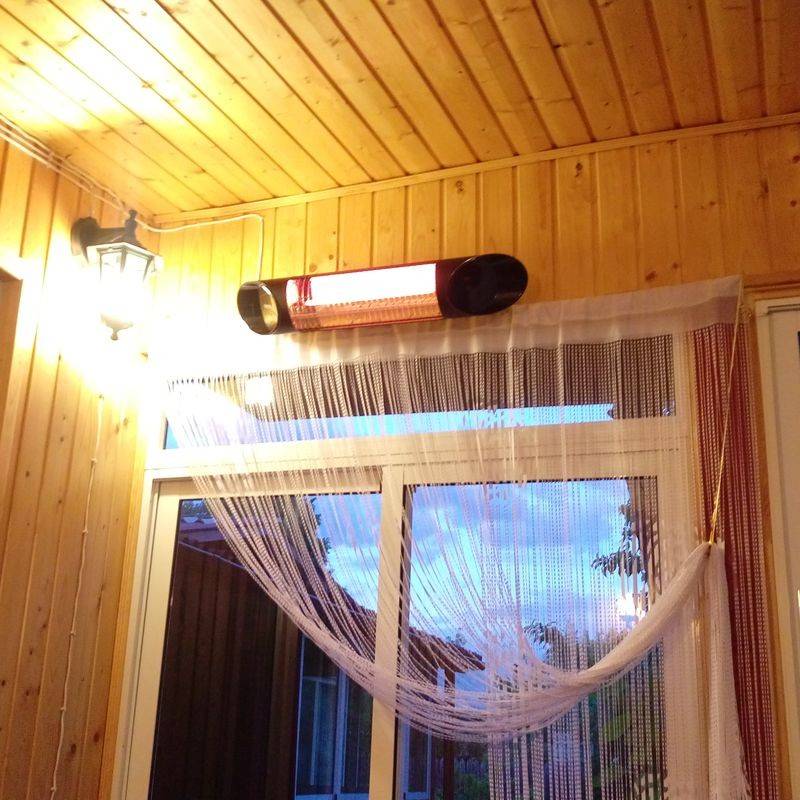

Если вы решили установить обогреватель на стену, то воспользуйтесь те же крючками с подвесами. Нагреватели должны быть наклонены немного вниз и иметь строго горизонтальное положени

Плюсы и минусы использования инфракрасных обогревателей

ИК-обогреватели, как и любая другая бытовая техника, имеют определенные достоинства и некоторые недостатки. Все эти факторы необходимо учитывать при выборе оборудования для обогрева помещения. Итак, ниже представлены основные плюсы применения инфракрасных обогревателей в бытовых условиях.

1. Источники инфракрасного излучения способны быстро прогреть площади больших размеров. Потребитель практически мгновенно начинает ощущать эффект от использования такой бытовой техники. Локализация места обогрева позволяет оптимально использовать тепловую энергию.
2. ИК-нагреватели не требуют какого-либо сложного технического обслуживания. Достаточно только периодически чистить прибор от осевшей пыли и проводить профилактический осмотр на наличие повреждений. К тому же для работы оборудования не нужно приобретать расходные материалы.
3. Экологическая безопасность инфракрасных обогревателей на высоте. При работе они не выделяют вредных веществ, не сжигают кислород в воздухе, а также практически не влияют на показатели влажности в помещении. Эти устройства не нуждаются в установке приточно-вытяжной вентиляции.
4. При использовании ИК-обогревателей экономия энергоресурсов налицо, конечно, по сравнению с другими электрическими системами обогрева помещений. Данный вид климатической техники потребляет электроэнергию из обычной сети 220В, без установки дополнительных устройств.

К минусам электрических ИК отопительных приборов можно отнести быстрое остывание помещения после отключения прибора, а также необходимость соблюдения правил безопасности для исключения получения термических ожогов. Но плюсов в использовании инфракрасных обогревателей значительно больше, чем минусов. Рассмотрев преимущества применения техники, мы переходим к основной части статьи, а именно: выбор инфракрасного обогревателя для квартиры, дома или дачи.

Лучший потолочный инфракрасный обогреватель нового поколения

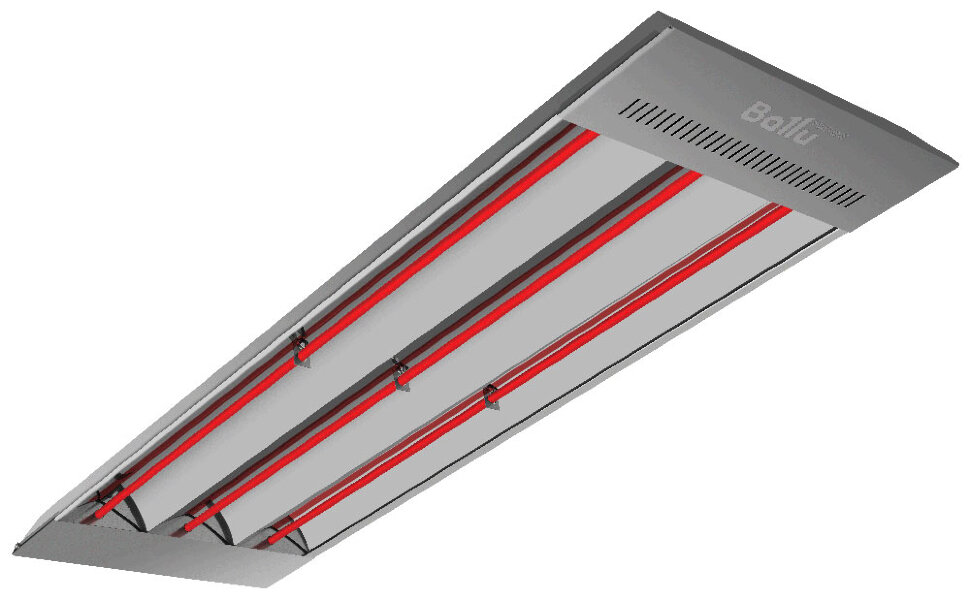

Потолочный обогреватель Ballu BIH AP 08 относится к полупромышленному типу. Он устанавливается в жилых и производственных помещениях.

Характеристики

• рабочая мощность – 800 Вт;
• потребляемая мощность – 0,8 кВт;
• напряжение – 220В;
• угол излучения – 120˚;
• зимний нагрев – 8 м²;
• дополнительный – 16 м².

Плюсы

• универсальный, пригоден для бытовых и промышленных нужд;
• автоматическое отключение при перегреве;
• низкая цена;
• есть влаго- и пожарозащита;
• оборудован двухслойной отражающей подкладкой;
• боковые части сделаны из нержавейки, что делает прибор устойчивым к механическим повреждениям.

Читать также: Рассада помидор когда сажать в 2021 году

Минусов не выявлено.

Большой ассортимент потолочных инфракрасных обогревателей позволяет выбрать модель для использования в конкретных условиях. Модели для дачи, квартиры или теплицы выгодны, поскольку они экономят ресурсы. Излучатели не поглощают кислород, и во время работы не требуется дополнительное проветривание помещения. При соблюдении норм эксплуатации ИК-излучение положительно влияет на организм человека.

Модельный ряд техники для обогрева неотапливаемых помещений отличается огромным выбором. Но среди существующих моделей большую популярность среди потребителей завоевали инфракрасные обогреватели для дачи. Благодаря своей мобильности, высокому КПД и абсолютно безвредному излучению приборы этого типа становятся незаменимыми для загородных домов.

Типы инфракрасных обогревателей

Рассмотрим основные типы инфракрасных обогревателей с точки зрения их применения в тех или иных помещениях. Ик-обогреватели с галогеновыми лампами, имеющими температуру поверхности около 2200 °С, и обогреватели с открытыми трубчатыми элементами (ТЭНами) с температурой поверхности около 750 °С обеспечивают узконаправленный высокоинтенсивный тепловой поток и по характеру обогрева схожи с камином или костром. Поэтому оптимальным применением для этого типа инфракрасных обогревателей будут:
• помещения с высокими потолками (торговые павильоны, цеха, ангары),
• открытые и полуоткрытые веранды, площадки (например, летние веранды кафе или шатер для мероприятия «open air»)
• локальный/зональный обогрев (например, рабочего места на большом складе).
Инфракрасные обогреватели панельного типа имеют температуру поверхности от 90 до 400 °С и могут применяться от небольших жилых и бытовых помещений до крупных офисов, промышленных зданий и производственных цехов.
