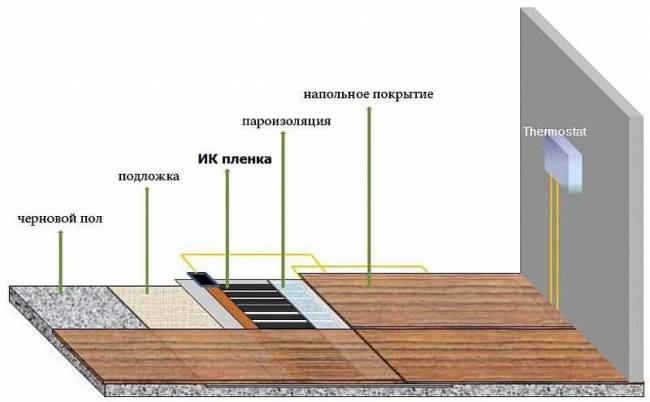

Монтаж плёночного пола
Все карбоновые системы укладывают на ровную поверхность. Основание рекомендуют выровнять. Допускаются перепады в 1 мм на 1 пог. м. Термоплёнка и стержни обогревают всю поверхность вокруг: не только напольное покрытие, но и нижнее основание, фундамент. Чтобы тёплый воздух проходил вверх, на основание укладывают теплоизоляцию и отражающий экран. В дальнейшем проводят монтаж термоплёнки.
На полу обозначают границы «тёплого пола». От стены и от мебели плёнку располагают на расстоянии не менее 5 см. Зазор между полосами 2 см
Обращают внимание на ширину рулона. Если ширина 50 см, то длина ленты не должна превышать 13 м. Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м
Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.

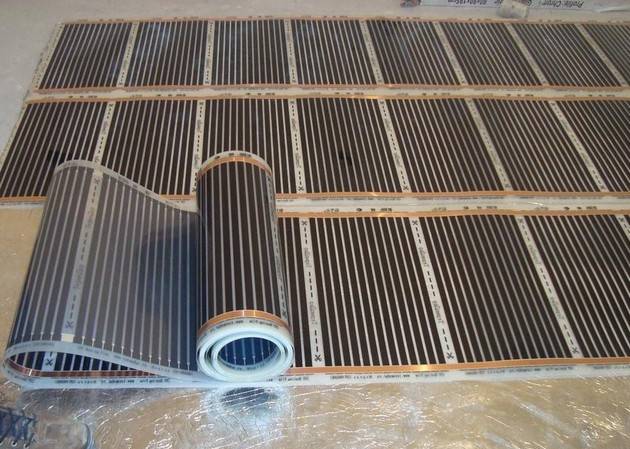

По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.

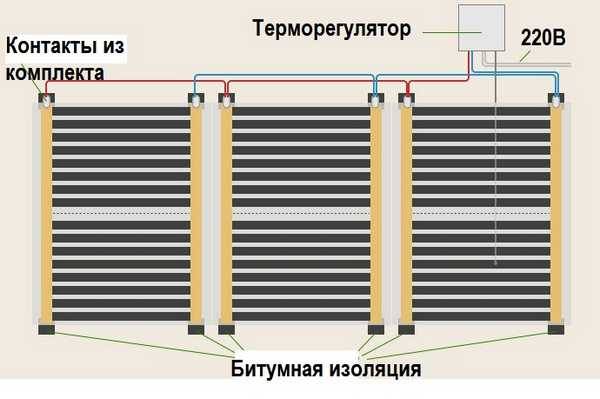

Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.
Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м. Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.
По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.
Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.
Лучшие кабельные теплые полы
SpyHeat Эконом SH-300
Теплый пол, представляющий собой одножильный экранированный греющий кабель. Он имеет овальное сечение 7х4 мм. Эта модель теплого пола может использоваться как для дополнительного обогрева, так и для основного отопления. Во втором случае для получения полноценного тепла площадь обогрева не должна превышать 1,9 м2. Рекомендуется использовать для отопления проходных помещений, балконов, прихожих. Гарантия от производителя — 17 лет. Сделано в России.
Стоимость — от 1270 руб.
SpyHeat Эконом SH-300
Достоинства:
- соответствует заявленным характеристикам;
- при правильном использовании срок службы достигает 50 лет.
Недостатки:
- создает электромагнитное поле;
- не рекомендуется для отопления в жилых комнатах.
Fenix ASL1P 15960
Одножильный экранированный кабель с сечением 3-3,4 мм. Укладка данного теплого пола возможна под плитку, наливной пол, ламинат и др. Возможна укладка в стяжку. Для получения максимального эффекта можно проводить установку с шагом петель 4 см. Страна-производитель – Чехия.
Стоимость — 6350 руб.
Fenix ASL1P 15960
Достоинства:
- возможна укладка во влажных помещениях;
- подходит для прямого отопления.
Недостатки:
нельзя использовать для наружных работ.
SpyHeat Классик SHD-15-300
В основе данной модели лежит двужильный экранированный кабель с овальным сечением 7х4 мм. Рекомендуется укладывать данный теплый пол под бетонную стяжку толщиной от 3 см. Возможно использование в комнатах различной конфигурации, т.к. кабель может укладываться в нужной вам форме. Ширина шага между нагревательными элементами 7,5-14 см. Минимальная температура окружающей среды — не ниже 5°С. Страна-производитель – Россия.
Стоимость — от 990 руб.
SpyHeat Классик SHD-15-300
Достоинства:
- может укладываться на стены;
- может использоваться для обогрева помещений с высокой влажностью;
- низкое электромагнитное излучение;
- срок службы при правильной эксплуатации до 50 лет.
Недостатки:
- сушит воздух;
- начинать использовать можно только через месяц (после полной просушки стяжки).
Thermo SVK-20
Двухжильный экранированный кабель сечением 6,7 мм. Укладывается в стяжку под любое финишное напольное покрытие. Для большей надежности кабель армирован стекловолокном. Максимальная температура — 90°С. Родина торговой марки – Швеция.
Стоимость: 3380 руб.
Thermo SVK-20
Достоинства:
- пожизненная гарантия от производителя;
- минимальный срок службы – 50 лет;
- надежная изоляция нагревающих жил.
Недостатки:
- сушит воздух;
- дорогой.
DEVI DEVIflex 18T (DTIP-18)
Электрический двухжильный экранированный греющий кабель. Установка производится в бетонную стяжку толщиной от 3 см. Можно использовать для обогрева, как в помещениях, так и на улице (на крышах для предотвращения налипания снега и льда). Сечение кабеля составляет 6,9 мм. Подходит для любого финишного напольного покрытия. Максимальная температура кабеля 65°С. Гарантийный срок службы — 20 лет. Страна-производитель – Дания.
Стоимость: от 4750 руб.
DEVI DEVIflex 18T (DTIP-18)
Достоинства:
- огнеупорная наружная изоляция;
- может использоваться для наружных работ;
- минимальный радиус изгиба – 4 см.
Недостатки:
сушит воздух.
Теплолюкс 18ТЛБЭ2-23
Теплый пол на основе экранированного двужильного кабеля. Удельная мощность кабеля 18 Вт/пог.м позволяет использовать его как основной источник тепла, так и второстепенный
Важно при этом обратить внимание на шаг укладки кабеля. Минимальное расстояние между витками кабеля — 8 см. Монтаж производится в цементно-песчаную стяжку
Гарантия — 25 лет. Страна-производитель – Россия
Монтаж производится в цементно-песчаную стяжку. Гарантия — 25 лет. Страна-производитель – Россия.
Стоимость: от 2770 руб.
Теплолюкс 18ТЛБЭ2-23
Достоинства:
- в комплект входит монтажная лента и трубка;
- может применяться в системе антиобледенения.
Недостатки:
сушит воздух.
Сравнение технических характеристик, рассмотренных моделей кабельных теплых полов
| Модель | Длина, м | Потребляемая мощность, Вт | Удельная мощность, Вт/пог.м | Максимальная площадь обогрева, кв.м | Длина холодного кабеля, м | Цена за 1 пог. метр, руб. |
|---|---|---|---|---|---|---|
| SpyHeat Эконом SH-300 | 21 | 300 | 20 | 2,9 | 2 | 60,5 |
| Thermo SVK-20 165Вт | 8 | 165 | 20 | 1,5 | 3 | 422,8 |
| DEVI DEVIflex 18T (DTIP-18) 395Вт | 22 | 395 | 18 | 2,8 | 2,3 | 216 |
| Теплолюкс 18ТЛБЭ2-23 420Вт | 23 | 420 | 18 | 2,9 | 2 | 120,6 |
| Fenix ASL1P 15960 960Вт | 64 | 960 | 15 | 7,5 | 2,5 | 99,3 |
| SpyHeat Классик SHD-15-300 | 20 | 300 | 15 | 2,6 | 2 | 49,5 |
Виды и характеристики
На сегодняшний день существует два типа полов с ИК-излучением – стержневые и пленочные. Каждый из них отличается своим способом монтажа и особенностями применения.
Стержневые
Стержневые полотна представляют собой маты, состоящие из серебряно-графитовых стержней, которые скрываются в особую защитную пленку из меди. Эти элементы соединяются между собой при помощи многожильных проводов. Данная конструкция действует от электроэнергии.
Ток в системе нагревает сами стержни, и расположенный в них карбоновый материал, который начинает излучать тепло в инфракрасном спектре. Оно поднимается вверх помещения и согревает его.

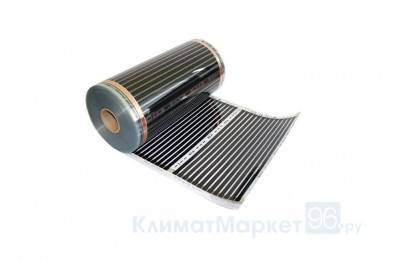

Пленочные

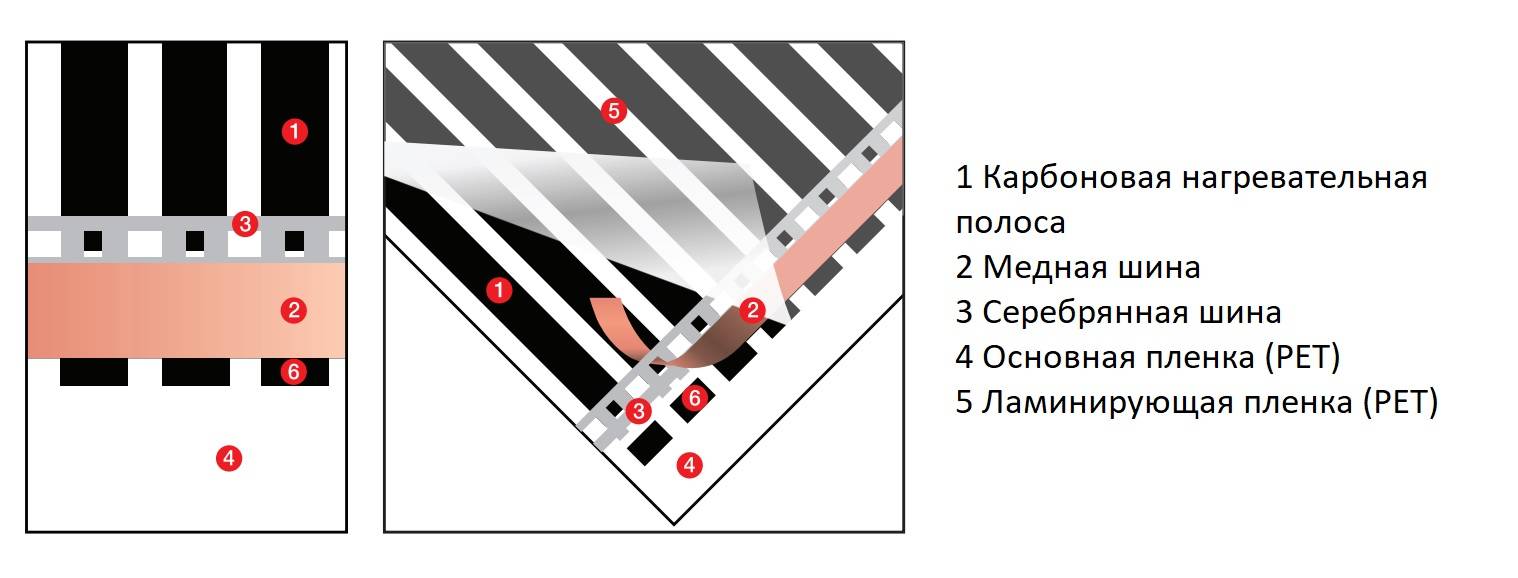

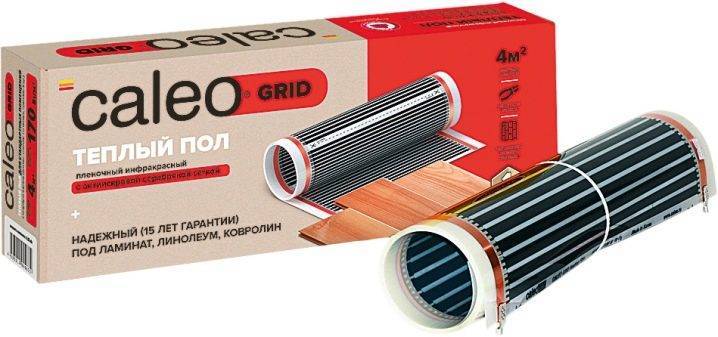

Пленочные ИК-полы являются более простыми и нетребовательными в плане монтажа. Главным проводником тепла в них также является карбон. Однако размещается он в данном случае не в стержнях, а во внутренней части особой полимерной пленки в виде полос.
В таких системах нагревательные элементы очень плотно и надежно ламинируются, из-за чего им совсем не страшна сырость и влага, а также механические повреждения в виде вмятин, проколов и заломов, несмотря на небольшую толщину пленочного покрытия, составляющую 0.4 см. Углеродные полосы располагаются с шагом от 1 до 1.5 см. Это необходимо для того, чтобы поверхность в помещении прогревалась равномерно и качественно.
Устанавливаются подобные конструкции без укладки бетонной стяжки. Иначе подобные работы называются «сухим монтажом». В настоящее время на рынке появились производители, изготавливающие специальные пленки, которые полностью покрыты сверху карбоновым материалом.
Меры безопасности при установке инфракрасного теплого пола
В процессе монтажа и при использовании пленочного теплого пола необходимо соблюдать определенные правила безопасности:
- Перед установкой системы необходимо очистить основание от любых загрязнений, после чего желательно постелить на нем тонкий утеплитель;
- Полосы пленки необходимо укладывать не ближе 10-20 см от стены, но не далее 40-50 см;
- Инфракрасную пленку запрещено укладывать внахлест – это может привести к печальным последствиям;
- Терморегулятор стоит монтировать от пола на расстоянии, превышающем 10-20 см;
- Длина одного полотна не должна превышать 8 м;
- Чем больше длина используемых полотен, тем меньшее количество контактов потребуется;
- В целях безопасности отдельные полосы инфракрасного пола необходимо укладывать с расстоянием хотя бы в 5 мм;
- Сами клеммы необходимо монтировать так, чтобы одна часть контакта располагалась поверх пленки, над токопроводящим слоем, а вторая была внутри пленки, для чего в последней имеется специальная полость;
- Смонтировав контакт, его нужно обжать, используя специальные инструменты для обжима контактов или обычные плоскогубцы;
- Перед монтажом стоит изучить инструкцию – для некоторых конструкций можно использовать только «свои» зажимы, которые находятся в комплекте;
- При разрезании пленки шины контактов должны закрываться битумной изоляцией, которая также идет в комплекте с остальными элементами конструкции;
- Терморегулятор можно подключать двумя способами: во-первых, непосредственно к электросети на постоянной основе, во-вторых, при помощи отдельного шнура, имеющего заземление;
- Соединяя терморегулятор и пленку, необходимо укладывать провода таким образом, чтобы они не пересекались между собой;
- Над пленочным теплым полом ни в коем случае нельзя ставить любые другие отопительные приборы;
- Установкой пленки крайне нежелательно заниматься при низкой температуре или высокой влажности в помещении;
- Перегибы пленки недопустимы, иначе ее работоспособность будет под большим сомнением;
- Фиксировать пленку при помощи металлических креплений (гвоздей или саморезов) нельзя.
Много ли электроэнергии берет теплый пол
Что касается монтажа под кафель. Тут у многих потребителей возникают вопросы: будет ли кафельная плитка держаться на пленочном полу, не потрескаются ли швы? Ответ один: при правильном монтаже кафель будет держаться также хорошо, как и на обычной стяжке. Под правильным монтажом мы подразумеваем, во-первых, использование армирующей сетки из стекловолокна, а во-вторых, сетка должна по всей площади быть прибита к первичному полу ударными дюбелями. Также кафель должен крепиться с помощью специального клея для теплых полов и размер клеевого слоя должен быть не менее 15мм. У многих покупателей возникает вопрос: если слишком много плюсов в описании товара, то в чем же могут быть минусы, о которых обычно продавцы предпочитают умалчивать? На наш взгляд, у системы пленочных полов недостатком является большое количество скрытых контактов, в отличие, например, от кабельного пола
Поэтому, очень важно перед укладкой напольного покрытия протестировать работоспособность системы и проконтролировать работу мастеров по укладке кафеля, ламината или другого покрытия. Контакт между нагревательной пленкой и проводом разные продавцы рекомендуют делать по разному: чаще всего контакт обеспечивается специальным коннектором, который обжимается плоским прессом. Также есть вариант пайки пленки с проводом
В принципе, и тот и другой варианты обеспечивают надежный контакт нагревательной пленки с проводом. И, наверное, сложность или, даже правильней сказать, плохое и неточное описание монтажа пленки под кафель, которое может привести к ошибкам укладки и отслаиванию кафеля, и соответственно, к недовольству покупателей, можно отнести также к недостаткам системы. А в остальном мы видим только положительные стороны при выборе пленочного инфракрасного пола для любого помещения. Интересной особенностью и конечно же преимуществом ИК нагревательной пленки является то, что ее можно применять не только для создания системы теплого пола. Ее можно крепить также на стены, потолок, на любые изогнутые поверхности, без страха деформировать ее. Область применения нагревательной инфракрасной пленки поистине огромна, и сами клиенты порой придумывают где еще можно использовать ее уникальные свойства: гибкость, равномерность и быстроту нагрева, безопасность. Так, например, наши клиенты применяли пленку для прогрева емкостей с медом, обогрева оборудования для производства подоконников, типографского оборудования, дна искусственных водоемов, создания теплиц и т.д. Мы надеемся, что Вы по достоинству сможете оценить этот современный и практичный материал! Желаем Вам удачных покупок!
Также есть вариант пайки пленки с проводом. В принципе, и тот и другой варианты обеспечивают надежный контакт нагревательной пленки с проводом. И, наверное, сложность или, даже правильней сказать, плохое и неточное описание монтажа пленки под кафель, которое может привести к ошибкам укладки и отслаиванию кафеля, и соответственно, к недовольству покупателей, можно отнести также к недостаткам системы. А в остальном мы видим только положительные стороны при выборе пленочного инфракрасного пола для любого помещения. Интересной особенностью и конечно же преимуществом ИК нагревательной пленки является то, что ее можно применять не только для создания системы теплого пола. Ее можно крепить также на стены, потолок, на любые изогнутые поверхности, без страха деформировать ее. Область применения нагревательной инфракрасной пленки поистине огромна, и сами клиенты порой придумывают где еще можно использовать ее уникальные свойства: гибкость, равномерность и быстроту нагрева, безопасность. Так, например, наши клиенты применяли пленку для прогрева емкостей с медом, обогрева оборудования для производства подоконников, типографского оборудования, дна искусственных водоемов, создания теплиц и т.д. Мы надеемся, что Вы по достоинству сможете оценить этот современный и практичный материал! Желаем Вам удачных покупок!

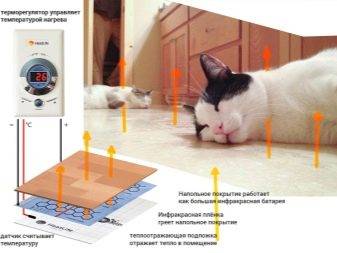

Способ работы системы «теплый пол»
При питании теплого ИК пола от сети в 220 Вольт система потребляет в сутки в квартирах с хорошей теплоизоляцией примерно 30−55 Вт на м3 в час. Благодаря установке терморегулятора система контролирует температуру в комнате для максимально приятного пребывания в комнате. Конструктивные технические нюансы системы пленочного пола и способ его работы исключает присутствие в помещении электромагнитного поля. При включении инфракрасного теплого поля нагревательная пленка производит излучение длинных ИК лучей и анионов (отрицательно заряженных ионов).
Теплый воздух исходящий из пола положительно действует на человеческий организм и его действие сравнимо с лучами солнца. Чтобы пленка не обогревала потолок живущих внизу соседей, под нее укладывается теплоотражающая подкладка, энергия, исходящая от ИК излучателя обогревает предметы, а не сам воздух.
Виды инфракрасных полов:
В данный момент производятся две модели инфракрасных полов:
- Пленочные — изготовленные в виде рулонов из тоненькой пленки с нагревающими полосками.
- Стержневые — изготовленные из карбоновых стержней связанных один с другим проводами.
Монтаж ИК пола из стержней
Эта система электрического теплого пола отличается простотой монтажа. Черновой пол должен быть ровным. Максимально допустимый перепад высот — 1см на 1м2
Как и в случае с пленочным нагревателем важно обеспечить хороший уровень теплоизоляции. Потому вдоль стен и на пол укладываем теплоизоляцию
Как и для остальных теплых полов, лучший вариант — метализированный материал, который крепится к основанию двусторонним скотчем, клеем или скобами.
Схема монтажа и подключения стержневого инфракрасного теплого пола
Уложив теплоизоляцию и проклеив ее стыки скотчем, раскатываете сверху мат не доходя до противоположной стены 15-20см. В месте поворота разрезаете один из боковых соединяющих кабелей посередине между стержнями и разворачиваете рулон в нужном направлении. Такую операцию повторяете до тех пор, пока не закончите укладку. Раскатывая рулон, следите, чтобы провода не касались и не пересекались. Скотчем прикрепляете стержни и проводники к теплоизоляции и скрепляете между собой. До сих пор процесс был таким же, как и при укладке пленочного ИК пола. Далее начинаются различия.
Теперь между стержнями в теплоизоляторе в некоторых местах вырезаем окошки. Они «свяжут» уложенную на стержневой ИК пол стяжку с черновым полом. Располагаются они в шахматном порядке. Общая площадь «дырок» — 20-25% от площади теплоизоляции. Вырезать лучше много небольших кусков — так теплопотери через них будут меньше. Теперь настал черед электрической части.
Подключение стержней
При помощи провода и контактных зажимов, идущих в комплекте, нужно соединить разрезанные питающие провода с одну систему. Снимаем изоляцию с провода примерно на 1 см в том месте, где его разрезали при повороте мата. Берем зажим/контакт и надеваем его на оголенный проводник, обжимаем клещами или пассатижами. На провод из комплекта надеваем отрезок термоусадочной трубки чуть большего диаметра. Вставляем зачищенный конец этого провода с другой стороны в контакт. Его тоже обжимаем. Проверив прочность соединения (подергайте) при помощи строительного фена добиваемся усадки трубки на контакте. Получили хорошо заизолированный контакт. В некоторые фирмы вместо термоусадобных трубо для изоляции используют битум. Полоски этого материала очень хорошо прикрепляются к любой поверхности и не проводят ток. В таком случае берут кусок битумной изоляции и, уложив контакт, хорошо обжимают. Так соединяем все контакты. Схема соединения показана на рисунке.

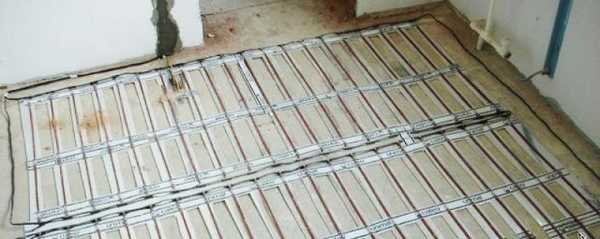

Так выглядит стержневой инфракрасный теплый пол перед укладкой плитки
Собрав все, подключаем к установленному на стене терморегулятору. К нему же подключаем датчик температуры, который располагаем посередине между стержнями (зафиксировать можно скотчем). Закончив подключение, включаем систему, выставляем 30оС и внимательно наблюдаем. Если искрения, странного запаха нет, все полосы греются, значит — все сделали правильно и можно приступать к заключительной стадии монтажа.
https://youtube.com/watch?v=PGp-rrP0EjM
Укладка напольного покрытия на стержневой ИК пол
Этот вариант — идеальный выбор для теплого пола под плитку. В этом случае монтаж очень простой. Просто берете плиточный клей и плитку и укладываете. Единственное условие — толщина клей+плитка должны быть больше 2см для равномерного разогрева и нормального уровня теплоотдачи. Это самый лучший теплый пол под плитку или керамогранит.
Монтаж инфракрасного стержневого пола под плитку
Под все другие виды покрытия требуется стяжка. Ее толщина — не менее 2см. Укладка напольного покрытия только после полного высыхания состава. Причем учтите, что включать систему теплого пола для ускорения сушки нельзя категорически: появятся трещины, а они ведут к снижению эффективности отопления.
Инфракрасное излучение — не единственный способ организовать электрический подогрев пола. Можно уложить греющие кабели или сделать водяной теплый пол от отопления
Что такое инфракрасный теплый пол
Чтобы дать объективную оценку системе, нужно представлять, что это такое и как используется, как реализовать конструкцию. Только так можно будет отделить, какие отзывы написаны в рамках рекламной акции, а какие правдивые.
Теплый пол в деревянном доме может быть водяной и электрический. К электрическим видам относятся:
- Нагрев кабелем.
- Нагрев от электрического мата.
- Инфракрасный нагрев от специальной пленки.
Инфракрасный пол — это система, нагрев в которой происходит от специальной пленки или при помощи стержней. Пленка внутри имеет электропроводящую систему, которая нагреваясь производит инфракрасное излучение. Стержни просто закладывают в стяжку. Такое тепло воздействует на половое покрытие, мебель, вещи, нагревая их. Конструкция монтируется под любое покрытие и является одной из новинок, поэтому сказать какой вариант лучше, сложно.
Применяют теплые инфракрасные полы в двух случаях:
- Когда центральной системы отопления недостаточно, используют как дополнительную.
- Как единственный источник обогрева комнаты.
Споры на форумах о том, как лучше — использовать теплый пол как дополнительный источник тепла, или лучше добавить количество радиаторов, не прекращаются по сей день. Ответить однозначно на этот вопрос нельзя. Как сделать правильнее решать нужно индивидуально, отталкиваясь от каждого конкретного случая. Традиционно инфракрасный пол в частном доме монтируют вместе с системой отопления.
Актуально такое отопление в кухонных и ванных комнатах, особенно где покрытие керамическая плитка. В гостиных и детских инфракрасный пол тоже применяется, но полезен ли такой обогрев, ответить точно нельзя. Нужно чтобы прошло хотя бы 50-70 лет после их использования.

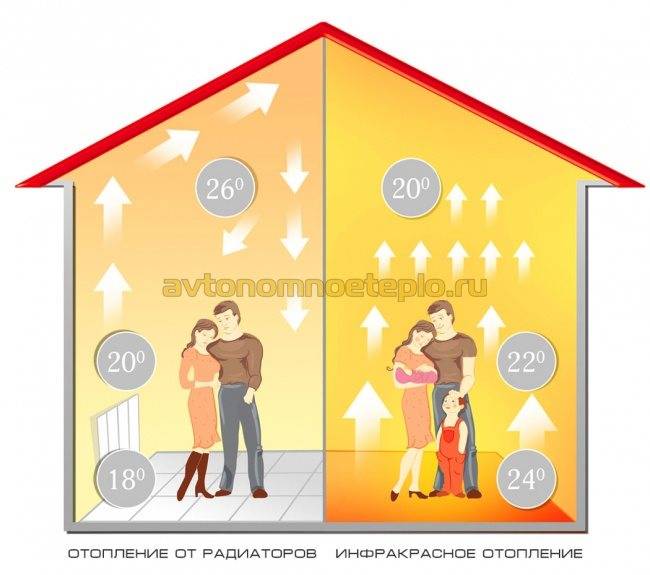

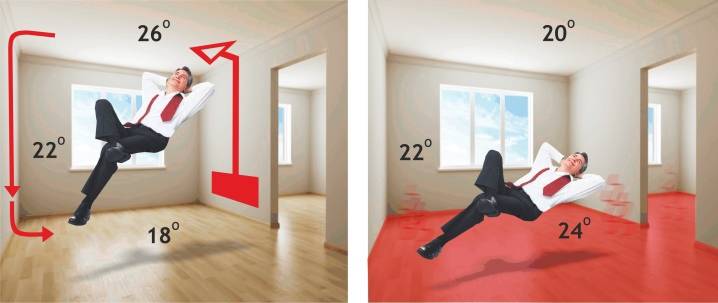

Из курса физики можно извлечь, что теплый воздух от радиаторов нагревается и поднимается к потолку, там остывает и опускается к полу. Поэтому даже при точном расчете радиаторов пол в доме может быть холодным. В системе обогрева полов инфракрасным излучением картина полностью меняется. Тепло проходит через покрытие, нагревая пол, мебель, стены и даже самого человека. А значит ноги жильцов всегда будут находится в тепле. Казалось бы, это дает полный ответ на вопрос какой лучше выбрать пол, но не все так просто.
Что лучше теплый пол или конвектор?
Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).
Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.
По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя, в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.
В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.
Основные плюсы
Стержневой карбоновый пол начал применяться не так давно. Но уже за столь короткое время имеет неоспоримые преимущества перед остальным типом отопления напольного покрытия:
- Не пересушивает воздух. Благодаря карбону нагреваются не столько близлежащие объекты в комнате, а сам воздух, но при этом не пересыхает. Влажность не опускается ниже 60%.
- Основание гибкое, походит под многие декоративные отделочные материалы.
- Полезный обогрев инфракрасными волнами, которые не вредят комнатным растениям и человеку.
- Легкость. Устанавливается на всякие напольные перекрытия.
- Отсутствует вероятность самовозгорания.
- Монтаж возможен даже в помещениях с высокой влажностью.
- Быстрый прогрев воздуха без пересыхания.
- Интеллектуальная система карбона способна саморегулироваться при перегреве, равномерно распределять температуру воздуха по помещению.
- На карбоновый пол со временем можно поставить мебель, если она там ранее не предполагалась. И это не будет служить нагреву шифоньера или тумбы.
Стержневой карбоновый теплый пол
Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.
Стержневой карбоновый теплый полУложенный стержневой теплый пол
Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.
Сфера использования стержневого пола
Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.
Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.
Стержневой карбоновый теплый пол – плюсы и минусы
Преимущества:
устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;
расчетный срок функционирования системы – 50 лет;
параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;
высокий показатель теплоотдачи;
эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);
равномерный и быстрый обогрев помещения;
благодаря инфракрасному излучению устраняет неприятные
запахи;
пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);
нет электромагнитного излучения;
малый вес (отсутствие нагрузки на перекрытия);
может быть использован в комнатах с высоким уровнем
влажности;
относительная простота монтажа;
возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.
наличие саморегуляции защищает пол от перегрева.
возможен обогрев помещений большой площади.
Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.
Недостатки:
монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;
высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)
Технические характеристики стержневого теплого пола
Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:
- ширина рулона – 830 мм;
- длина – 25000 мм;
- толщина мата – 3-3,5 мм;
- мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
°C) – 170 Вт/м. (температура стержня 20 °C); - энергопотребление на 1 м.п. – 20-50 Вт;
- максимальная температура поверхности – 60 °C.
Лучшие производители стержневого теплого пола
- K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
- GH Systems – торговые марки HOTmat (Южная Корея);
- SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
- GT – торговая марка GT (Южная Корея);
- Felix – торговая марка Excel (Южная Корея).
Заключение
Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.
Метки: Пол Теплый пол Отопление
Что это такое?
Прежде чем приступать к детальному ознакомлению с инфракрасным теплым полом, следует обозначить, что же он собой представляет.
В нем присутствует специальная термическая пленка и полиэтиленовая термическая пленка с полосками пасты из карбона. Последние детали соединяются между собой с помощью особых медных шин. Если нагревательное полотно находится во включенном состоянии, то от него происходит инфракрасное излучение (длина волны 5-20 мкм).
Инфракрасное нагревательное покрытие отличается от классических обогревателей и стандартных радиаторов тем, что воздух вокруг него не перегревается и не становится сухим.
Принцип работы
Устройство работает за счёт того, что его конструкция превращает электрическую энергию в тепловую, равномерно нагревая напольное покрытие.
Процесс нагревания протекает следующим образом: внутри герметичного «пакета» из ламинированных пожароустойчивых и влагостойких полимеров по медно-серебряным или алюминиевым шинам (полоскам) электрическая энергия проводится к нагревательным элементам, преобразуется в тепловую, и ИК-лучи, по принципу действия солнечных лучей, нагревают не воздух, а сам предмет – поверхность пола.
Такой принцип действия приводит к тому, что пол быстро прогревается до комфортной температуры и не пересушивает воздух.
Это не всегда выгодно с точки зрения того, что централизованное отопление может обходиться дешевле, зато есть возможность по необходимости регулировать уровень тепла в доме и использовать систему в любое время года.
Миф третий: инфракрасные полы значительно уменьшают затраты на обогрев
Этот вопрос сложен и индивидуален. Но попытаюсь осветить те моменты, которые считаю ключевыми в данном вопросе.
Во — первых: первостепенное значение имеет утепление стен. Чем лучше выполнено утепление, тем меньше затраты на обогрев, так как тепло не уходит из помещения. Справедливо для всех систем отопления в равной мере.
Во-вторых: разница наружной и внутренней температур. Практически любое жилое помещение имеет одну – две наружных стены, через которые происходит значительный отток тепла. Чем больше перепад наружной и внутренней температур, тем быстрее тепло «вытекает» наружу. А, так как объем улицы намного – намного больше объема отапливаемого помещения, то на каждый последующий градус изменения разницы температур приходится затрачивать тепла ЗНАЧИТЕЛЬНО больше, чем на предыдущий. Ведь температура в помещении зависит от скорости остывания, а она, как мы помним, нелинейна. Сложно? Тогда поверьте на слово. Для повышения температуры в помещении на один градус, равно как и на поддержание той же комфортной температуры при опускании уличной на один градус тепла расходуется намного больше, чем на предыдущий один градус.
Из первого и второго следует, что затраты на обогрев зависят от конструктивных решений ограждающих конструкций помещения, а также от температурной зоны расположения помещения. Поэтому, если где – то в статье или на форуме Вы прочли, что энергозатраты на обогрев теплыми полами 20 Вт/ч*м2 и в помещение тепло, то, вполне возможно это правда, но конкретно к Вам это может не иметь никакого отношения. Возможно, написавший живет в районе Сочи, или в средней (неугловой) квартире многоквартирного дома и потребляет тепло соседей, или просто любит прохладу, которая Вам не покажется комфортной.
Для того, чтобы определить энергозатраты для конкретного случая, предпочтительно выполнить расчет в соответствие СНиП II-3-79* «Строительная теплотехника».
Другая сторона вопроса связанная с использованием именно конструкции теплого, в частности пленочного пола в том, теплые полы позволяют обогревать до комфортных температур только нижнюю часть помещения, а не пространство под потолком, где «жизни» нет. Это действительно приводит к экономии затрат по статистике в сравнении с радиаторным водным отоплением по разным оценкам на 15-50%. Разумеется эффект тем выше, чем выше высота потолков. Поэтому для цехов с потолками 4-6 м и выше экономия налицо. В квартирах результат будет скромнее.
Часть экономии затрат на отопление теплым полом обусловлена возможностью понизить температуру на уровне головы человека в помещении (> 1,5 м) на 2-3˚С без потери ощущения тепла и комфортности. Также при помощи инфракрасных лучей возможен подогрев не всего помещения, а отдельных областей и, благодаря быстрому нагреву и остыванию, экономия за счет использования отопления в те временные отрезки суток, когда это необходимо.
Еще один положительный с точки зрения экономии момент, связанный с пленочными теплыми полами – использование экранирующей подложки. Дело в том, что отражательная способность металлов в инфракрасном спектре значительно выше, чем в видимом. Так коэффициент отражения при длине волны около 10 мкм для золота, серебра, меди, алюминия составляет 98%. Другие металлы обладают похожими свойствами. Из этого следует, что пленочный пол, выполненный с соблюдением технологии, не пропускает тепло, сохраняя его для обогрева помещения, в котором установлен. Сокращение потерь – тоже экономия.
