Фрезы для ручного фрезерного инструмента

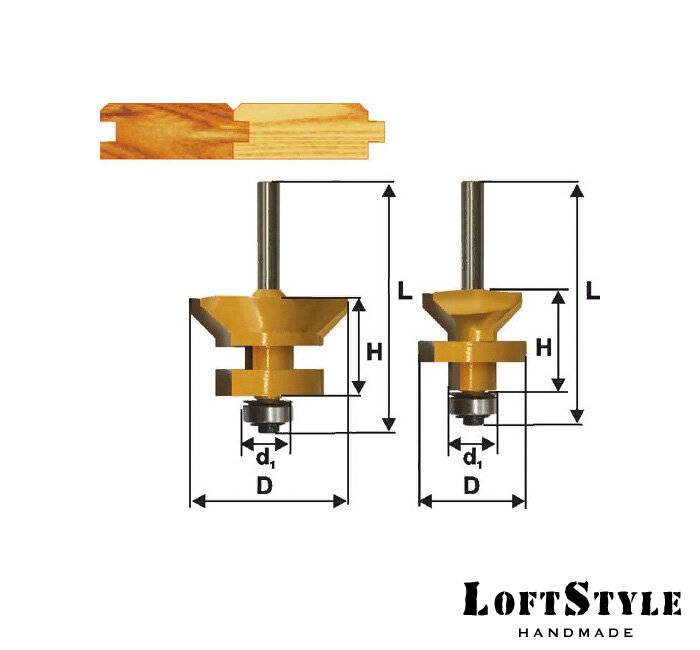

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.
Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.
Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании
Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую
Самые ходовые фрезы
Имеются фрезы, которые используются в работе чаще других. Например:
- Кромочные фрезы. С их помощью окультуривают торцевые поверхности деревянных заготовок. Кроме фигурной кромки с их помощью можно сформировать шипы или выемки, чтобы соединить детали. Такие фрезы могут иметь на конце подшипник, который упирается в деталь, задавая расстояние обработки.
- Пазовые фрезы. Это фрезы для формирования пазов различной формы. Они, в свою очередь, бывают:
- Спиральные (а) – применяются для формирования технических пазов, типа шип/паз.
- Галтельные (б, д) – применяются для отделки поверхностей, в виде бороздок различной формы и глубины. Могут быть скругленными, V-образными или фигурными.
- Ласточкин хвост (в,г) – используются для создания паза специальной формы, предназначенного для скрытого или открытого соединения деталей из дерева.

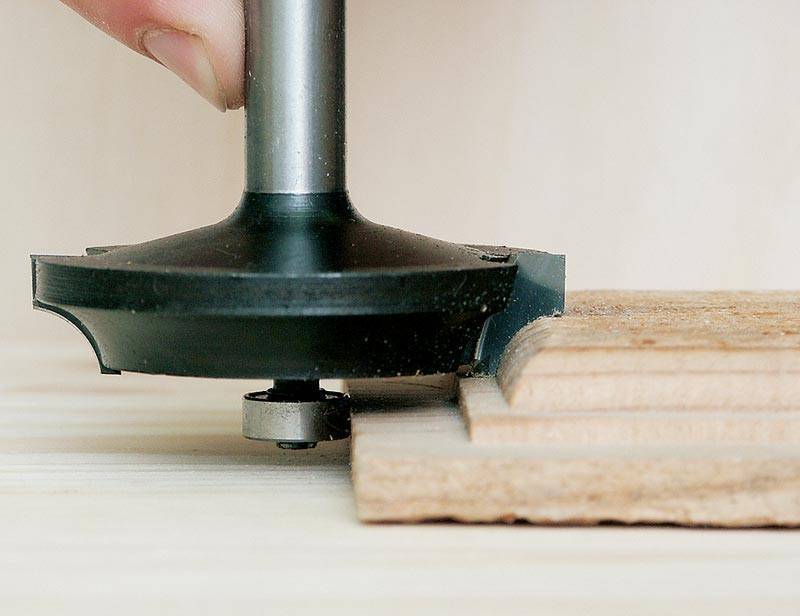

- Фасонные (д) – предназначаются для декорирования деревянных поверхностей. Как правило, они помогают создавать бороздки произвольной формы.
Пазовые формы предназначены для создания углублений в произвольном месте заготовки.
Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

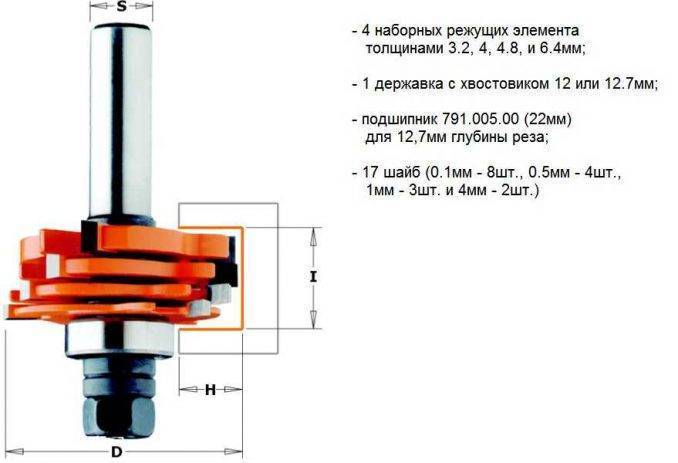

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.
На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.
Что можно делать ручным фрезером с разными фрезами
Краткий обзор фрез даст полное понимание того, что можно делать ручным фрезером по дереву и как его можно использовать в домашних условиях и столярной мастерской. Из основных видов часто используемых в работе с деревом можно выделить пазовые, кромочные и комбинированные фрезы.
Виды пазовых фрез и их назначение
Как понятно из названия, с помощью пазовых фрез можно сделать ручным фрезером пазы. А также использовать для нанесения декоративной фрезеровки на лицевые части мебели.
- Прямая пазовая. Простая цилиндрическая форма позволяет делать прямоугольный паз, ширина паза определяется диаметром фрезы. Подходит для рейсмусования.
- Дисковая пазовая. Ширина и толщина диска определяет глубину и ширину паза, который можно сделать ручным фрезером. Также используется для рейсмусования заготовок.
- Галтельная пазовая. В зависимости от формы фрезы, закругленной или V-образной, можно сделать ручным фрезером по дереву закругленный или треугольный паз разной ширины.
- Конструкционная пазовая. Обеспечивает более прочное и стабильное столярное соединение, Т-образное или «ласточкин хвост» в зависимости от формы фрезы.
- Фасонная пазовая. Используется для декоративного оформления фасадов и других лицевых заготовок.
Виды комбинированных фрез и их назначение
Для того чтобы сделать фрезером по дереву соединение «шип-паз» может понадобиться сразу две фрезы, которые в комплекте называются «комбинированные». Есть также вариант сделать «шип-паз» с использованием одной фрезы, путем сдвигания одной заготовки относительно другой на ширину шипа и паза.
Одиночные комбинированные фрезы позволяют нарастить длину заготовки из коротких остатков путем переворачивания одной детали относительно другой (чтобы соединение «шип-паз» сошелся).
Двойные комбинированные шипо-пазовые фрезы используются для изготовления вагонки из дерева и других облицовочных панелей с указанным столярным соединением. В комплекте идет сразу пара разных позиций, следует быть внимательным при использовании. Одни виды предполагают переворачивание заготовки, другие – работу в одной плоскости, чтобы соединение сошлось.
Федерейные комбинированные фрезы предназначены для декоративного оформления фасадной части мебели. С помощью федерейной горизонтальной фрезы можно сделать фрезером рельеф по плоскости фасада, а вертикальной – оформить цоколь (плинтус) по высоте. Двухсторонняя горизонтальная фреза позволяет сделать декоративную резьбу для последующей сборки в паз филенкой.
Виды кромочных фрез и их назначение
С помощью кромочных фрез можно делать фрезером любые фаски на торцах заготовок. Как правило, этот вид фрез практически всегда оснащен подшипником по верхней или нижней части фрезы. Это дополнение помогает четко и ровно работать по шаблону и прогонять базу заготовки по любым радиусам и изгибам, с обрезкой.
Кромочные обгонные фрезы используются для снятия кромки под прямым углом. С их помощью можно делать фрезером деревянные заготовки для последующего склеивания в единый мебельный щит.
Кромочные фальцевые фрезы используются для выборки паза прямоугольной или квадратной формы, подходит для рейсмусования заготовок.
Кромочные калевочные и конусные фрезы предназначены для снятия фаски с полукруглым или скошенным краем на заготовках. Калевочная позволяет оформлять фаску как со «ступенькой», так и без нее, в зависимости от положения фрезера.
Кромочные фигурные и полустержневые фрезы помогают красиво оформить торец заготовки по всей толщине, с захватом нижней части. Работать с ними можно с мощностью фрезера от 1600Вт.
Также виды фрез по дереву подразделяют и по другим признакам, более подробно можно узнать из видео.
Чтобы не было прожогов на заготовках, а также чтобы сильно не перегружать мотор фрезера малой и средней мощности, не пытайтесь достигнуть желаемого эффекта за один проход. Лучше пройтись несколько раз по заготовке, чтобы достичь аккуратного и чистого реза на торце.
С помощью дополнительных приспособлений, фиксации инструмента на верстаке или подвижной каретке в вертикальном и горизонтальном положении, можно делать фрезером вручную действительно оригинальные и красивые предметы декора, отделки и мебельной обстановки.

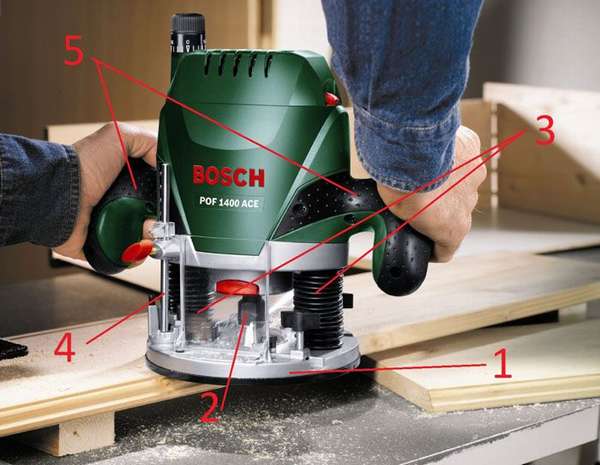

Выбор фрезера по дереву

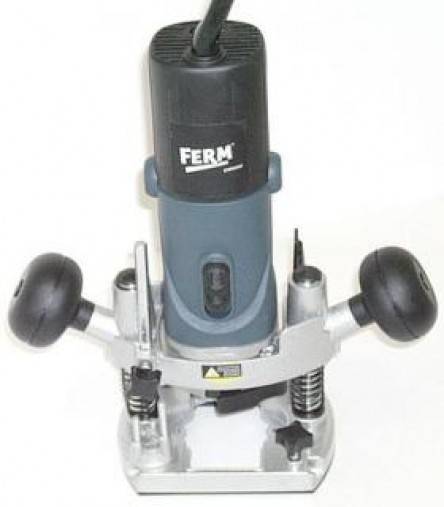

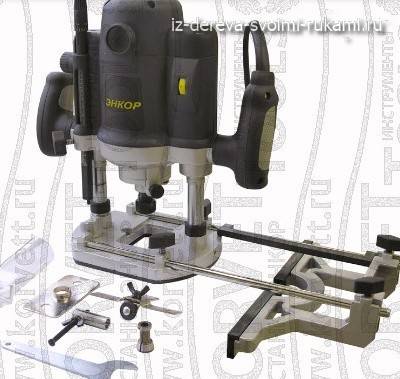

Ниже представлена информация о том, какой выбрать ручной фрезер по дереву для домашнего использования и их рейтинг, который поможет ознакомиться с моделями:
Bosch GMF 1600 CE
Имеет высокую стоимость и сопоставимое качество. В этой модели установлен мотор на 1,6 кВт, и привод, который может погружать фрезу на 75 мм. Регулятор оборотов позволяет изменять их количество от 10 до 25 тыс. об/мин. Шкала фиксации погружения даёт возможность регулировки с точностью до 0,1 мм.
Весит это устройство 4,3 кг и имеет светодиодную подсветку. К нему можно подключить пылесос, а также он имеет револьверный упор и способен поддерживать постоянную скорость под нагрузкой.
Makita RP1800F
Весит 6 кг и может погружать фрезу на 70 мм. Мощность двигателя составляет 1,85 кВт. Регулировка оборотов производиться от 10 до 22 тыс. об/мин, а длина кабеля питания – 4 м.
Недостатком устройства является наличие всего одной цанги, которая поставляется в комплекте. Этот может регулировать постоянную скорость и фиксировать шпиндель под нагрузкой, а также на нем установлен револьверный упор.

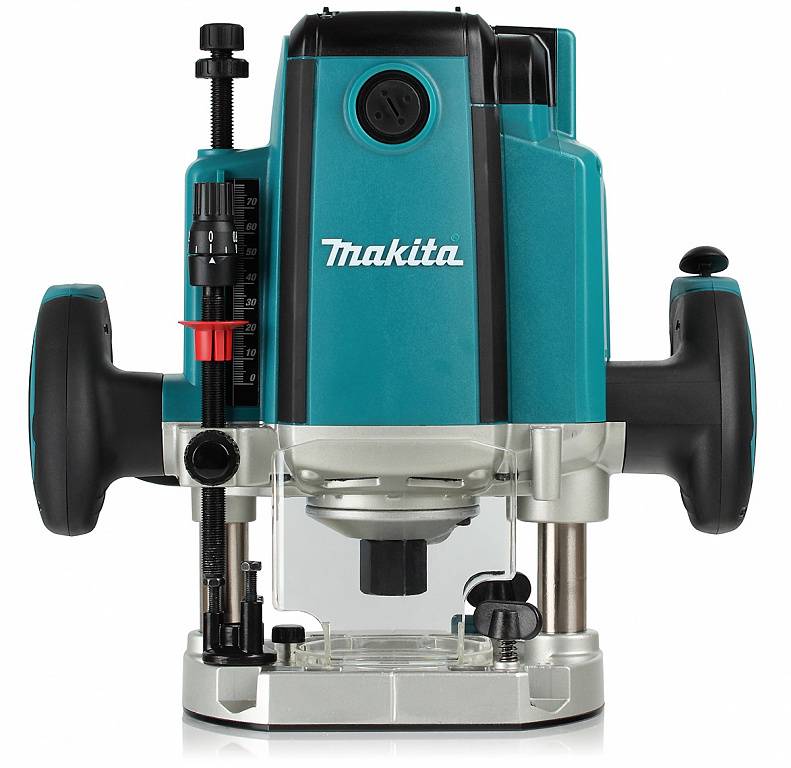

Модель Makita RP1800FИсточник 24ima.ru
Hitachi M12V2
Имеет двигатель мощность в 2 кВт с возможностью заглубления резца на 65 мм. В комплекте есть цанги 12 и 8 мм.
Недостаток устройства в грубом изменении глубины погружения. Длина кабеля питания у него составляет 3,8 м. В этом фрезере есть функция поддержания постоянной скорости под нагрузкой, регулятор изменения оборотов от 8 до 20 тыс. об/мин., а также револьверный упор и фиксация шпинделя под давлением.
Во время выбора фрезера следует обратить внимание на то, есть ли у такой модели регулировка оборотов и точной глубины погружения. Эти параметры улучшают универсальность устройства и дают возможность делать более правильные пазы.. Модель Hitachi M12V2Источник www.skypka1.com

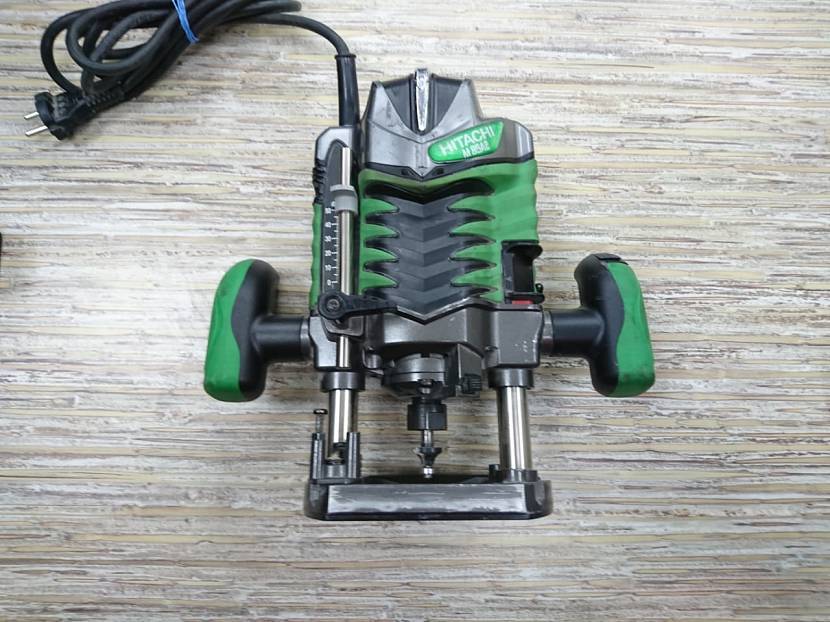

Модель Hitachi M12V2Источник www.skypka1.com

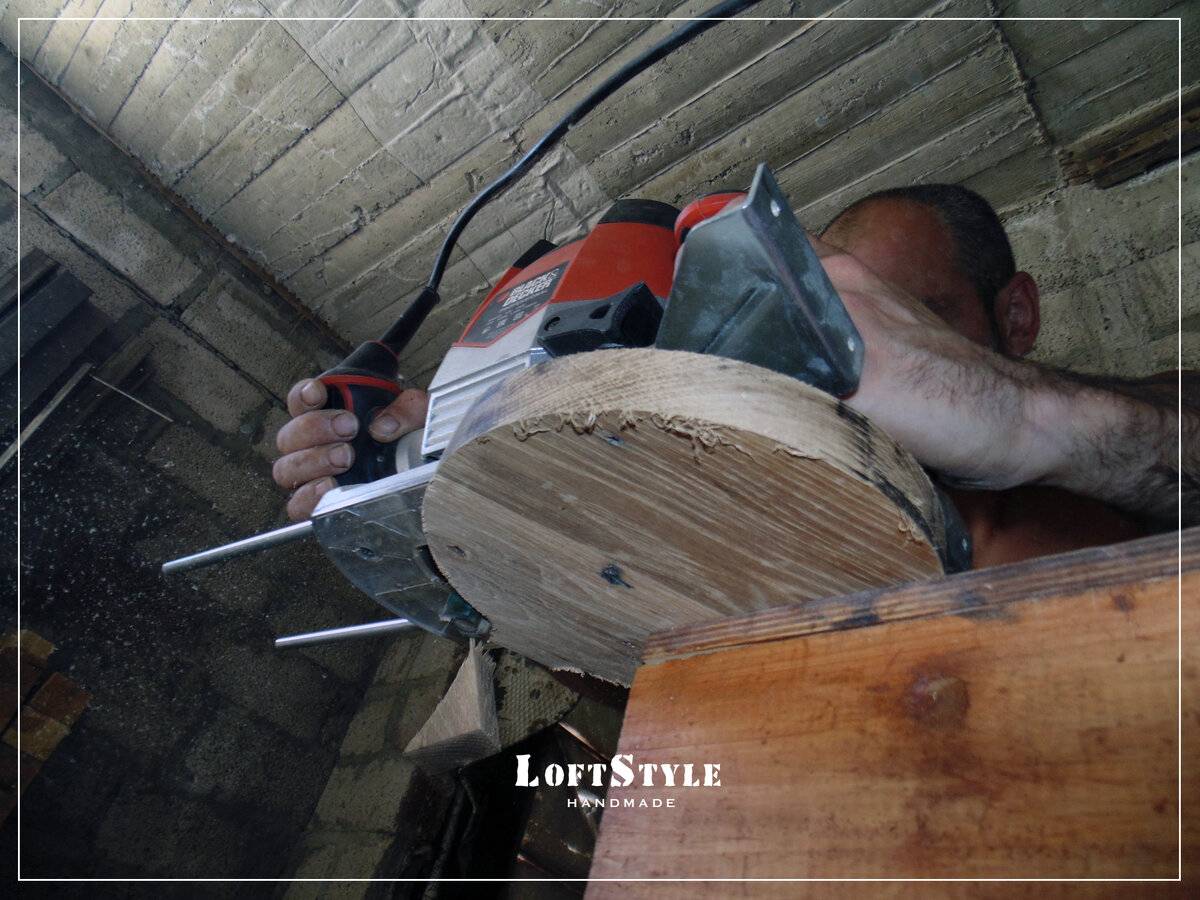

Параллельный упор
Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

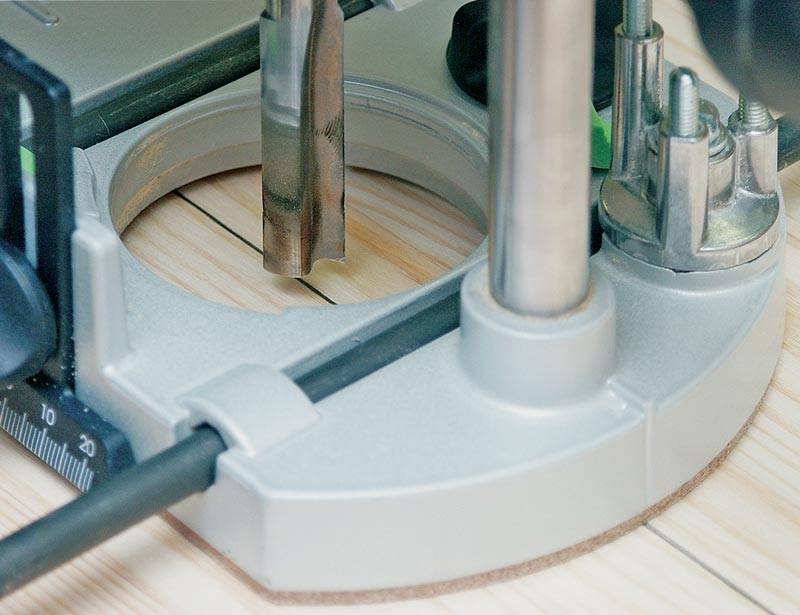

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.
В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.
Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.
После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.
Далее при необходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.
Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.
Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).
Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.
Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.
Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.
Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.
После окончания настройки механизм фиксируют.
Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.
Скорость. Частота вращения фрезы
Для больших фрез необходимо снизить частоту вращения, и у большинства моделей она составляет 8000-10000 об/мин. Но у модели Craftsman наименьшая скорость равна 12000 об/мин. Хотя в ходе нашего испытания это не вызвало проблем, все же предпочтительны меньшие обороты для работы с породами, склонными к образованию сколов и прижогов.
У моделей Porter-Cable и Ridgid на шкале регулятора указана реальная частота вращения шпинделя. Почти так же удобны Craftsman, Freud и Milwaukee, у которых по табличке можно легко определить частоту вращения в соответствии с цифровым значением регулятора скорости. Для остальных фрезеров придется заглядывать в руководство, чтобы выяснить, как соотносятся цифры на колесике с частотой вращения шпинделя. Установив нужную скорость, вы хотите, чтобы она оставалась неизменной в процессе фрезерования. Мы измеряли эти способности фрезеров с помощью фототахометра при фрезеровании фигарейного профиля. Ни в одном случае обороты не снижались более, чем на 1500, замедление в среднем составляло лишь несколько сотен оборотов в минуту.
Больше других удивила модель Ridgid, ни разу не сбавившая обороты более чем на 35. Это удивительно, учитывая, что ее двигатель наименее мощный среди конкурентов. Однако у этой модели в ходе этого испытания резко возрастал потребляемый ток, что приводило к повышению температуры в среднем на 3° после каждого прохода. Продолжительная работа с такой нагрузкой может заметно сократить срок службы этого фрезера. Для сравнения: модель Bosch MRC23EVS (GMF 1600) увеличивала потребление тока лишь незначительно, и нагрев был почти неощутим.
Скорость выбрать просто. Таблица на корпусе фрезера Milwaukee помогает быстро выбрать оптимальную частоту вращения в зависимости от диаметра фрезы, чтобы установить нужную цифру на колесе регулятора.
Основные типы насадок
Основные типы Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.
Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.
Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:
- Профильные;
- Конусные;
- Калевочные (калевка, четвертьвалик);
- Дисковые;
- Галтельные.
Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:
- Прямоугольная (прямая);
- Галтельная;
- «Ласточкин хвост»;
- V-образная.
Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.
Глубина фрезерования
Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.
Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.
Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.
Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.
Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.
Сфера применения ручных фрезеров по дереву
Если вы решились на покупку фрезерного станка, то обязательно определите, для каких целей он вам нужен. От правильно подобранного набора функций зависит его стоимость и долголетие. Ручной фрезер по дереву относится к тому виду инструмента, который, при правильном оснащении может выполнять множество операций:
- Шлифовку и полировку изделий.
- Обработка кромок – как прямых, так и фигурных.
- Сверление посадочных отверстий под дюбели, дверные замки и другую фурнитуру различной направленности.
- Сверление и растачивание фигурных и прямых отверстий.
- Нарезание шипов и создание пазов разных диаметров и конфигураций.
- Черновое выравнивание заготовок, резка и раскрой.
- Резьба и гравировка узоров (металл, дерево, пластик, камень и стекло).
- Выполнение канавок на заготовках цилиндрической формы.
- Создание пазов и шлицей.
Фрезерные станки разных модификаций – одни из самых востребованных на рынке специального электрооборудования. О дополнительных возможностях станков мы поговорим чуть позже.
Фрезы
Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.
Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).
Специальные фрезы, необходимые для изготовления переплета.
Специальные фрезы, необходимые для изготовления переплета.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Рекомендации
Начинающие мастера по обработке древесины должны ознакомиться с основными рекомендациями специалистов не только по поводу эксплуатации агрегата, но также выбора инструмента для личного применения
Так как на рынке предлагается широкий выбор фрезеров, первым делом важно определиться, работу какого характера вы собираетесь выполнять – нарезка пиломатериалов, декорирование, пазы и углубления и т. д
К тому же важно обратить внимание на мощность аппарата, наличие вспомогательных элементов, его устойчивость, надежность и долговечность. Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования
После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования
Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования.
Стоит поговорить о правилах, которые помогут заниматься работой безопасно и эффективно. Во время эксплуатации такого оборудования нельзя спешить, ведь это может привести к порче заготовки или даже травме. Поэтому, если вы собираетесь заменить оснастку, для начала отключите инструмент, только тогда закрепите заготовку, используя струбцины. Это не занимает много времени, но обеспечит безопасность и надежность.
Некоторые новички пытаются снимать большой слой древесины за один проход, но это не принесет желаемого результата, к тому же не всякая фреза способна выдерживать подобные нагрузки.
Ручная фреза является небольшим инструментом, который можно установить в своей домашней мастерской и обрабатывать древесину. Благодаря агрегату расширяются возможности для творческих поделок и даже собственного производства мебельных или других изделий из такого материала.
Научиться работать на таком станке может любой желающий, главное выбрать качественный и надежный агрегат, правильно его настроить и следовать инструкции. Изучите технические и эксплуатационные характеристики данного приспособления, пробуйте разные варианты обработки, чтобы улучшать собственные навыки. Это может открыть двери к хорошему заработку, к тому же в любое время можно сделать что-то и для себя. Успехов в начинающем деле!
Как работать фрезером, смотрите в видео.
Фрезы
Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.
Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).
Специальные фрезы, необходимые для изготовления переплета.
Специальные фрезы, необходимые для изготовления переплета.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Разнообразие фрез для триммера по дереву
Во многом возможности окантовочного фрезера зависят от той оснастки, которую подключат к аппарату. Именно фрез особой формы дают в результате те пазы, кромки и фаски, которые требуются в соответствии с дизайном и конструкцией мебели.
Среди большого ассортимента фрез можно выделить такие классы, как:
- Круглая. Позволяет делать ровную кромку, выводя угол с плоскостью. С её помощью также можно сделать закругление в зависимости от диаметра рабочей части, обычно это диапазон от 2,5 мм до 2 см.
- Конусная. Срезает угол кромки, образуя фаску с необходимым скосом. Самые распространённые конусные фрезы стачивают край под 45°.
- Дисковая. После применения этой фрезы в боковой грани заготовки остаётся паз, который обычно используется для установки различных элементов – зеркал, стёкол, вставок, а также для соединения с другими деревянными элементами на клей.
- Фальцевая. В процессе обработки образует ступеньку. Подходит для создания соединительных кромок для стыковки с другими узлами и деталями.
- Галтельная. Геометрически представляет собой полусферу. При вращении придаёт кромке вогнутую форму заданного радиуса и кривизны. Используется для декоративного фрезерования.
- Калёвочная. Результат противоположен применению галтельной фрезы. После обработки оставляет скруглённую кромку. Незаменима при создании безопасных кромок.
- Профильная. Имеет сложную форму. После применения боковая грань приобретает тот вид, который предусмотрен проектом. Применяется в декоративной деревообработке.
Большая часть фрез изготавливается из инструментальной стали высокой твёрдости. Для таких пород древесины, как дуб или ясень применяются специальные твердосплавные фрезы с напайками из карбида вольфрама.
Видео-уроки по работе c ручным фрезером
Когда нужно устанавливать двери, то приходится врезать петли. В основном, эти работы выполняются с помощью стамески и молотка, а вот как это сделать, воспользовавшись ручным фрезером – можно ознакомиться на этом видео.
Работа с фрезером. Как сделать паз для доборов и петель фрезером
