Как работает инверторный кондиционер
Испаритель
Чтобы понять, по какому принципу он работает, следует рассмотреть принцип работы обычных «сплитов». Устройство в упрощенном виде:
- испаритель и конденсор – два теплообменника, соединенные медными трубками в закрытый контур (по ним течет фреон);
- на линии фреона располагается мотор, который нагнетает давление в конденсаторе;
- обратная магистраль оборудована расширительным клапаном (вентиль терморегуляции);
- на внутреннем и наружном блоках стоят теплообменники, обдуваемые вентиляторами;
- агрегат управляется электронным блоком, который получает сигналы от датчиков.
- Включается режим «охлаждение», выставляется температура.
- Компрессор, чтобы поднять давление в конденсоре, работает на полную мощность. Примерно через 30 секунд во внутреннем блоке запускается турбина, нагнетающая холодный воздух в комнату.
- Когда температура достигает выставленного значения, электроника считывает показания и подает сигнал компрессору, чтобы тот выключился.
- По дроссельному клапану продолжает перемещаться фреон до тех пор, пока не стабилизируется давление в системе. Вместе с этим падает температура, на 1 – 2 градуса.
- Когда помещение прогревается, контроллер, основываясь на показаниях датчика, вновь запускает компрессор. Чтобы поднять давление, ему нужно от 20 до 40 секунд, далее возобновляется подача холодного воздуха.
Отличия «инверторов» от классической техники:
- в корпусе стоит дополнительный электронный блок управления – инвертор;
- компрессор работает иначе;
- плавная, а не ступенчатая регулировка мощности;
- теплообменник, находящийся в наружном блоке, способен оттаивать.
Инвертор – преобразователь частоты тока. Он ответственен за плавное изменение оборотов мотора, а вместе с этим – за производительность техники.
Агрегат поддерживает микроклимат в помещении
Инверторный кондиционер, в котором стоит частотный преобразователь, имеет иной принцип работы:
- При первом запуске мотор начинает работать на полную мощность.
- Приближаясь к заданному значению температуры, контроллер «передает» значения датчика инвертору, чтобы тот плавно снизил обороты.
- Достигнув выставленной температуры нагнетатель продолжает работу, только в режиме минимальной мощности.
- Агрегат поддерживает микроклимат в помещении, ориентируясь на условия окружающей среды, что означает продолжение его работы.
Особенность технологии в том, что компрессор работает без перерывов.
Поэтому и смазка в нем не замерзает, что позволяет применять такую технику при температуре окружающего воздуха до -15 градусов. Конденсор тоже не промерзает, так как в кондиционере предусмотрена система периодического оттаивания.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Сплит-системы и моноблоки
До недавнего прошлого наибольшей популярностью пользовались сплит-системы, состоящие из двух блоков: выносного, отвечающего за забор свежего воздуха с улицы, и внутреннего, который включал встроенную автоматику и обеспечивал охлаждение или нагрев помещения
Однако сегодня всё большее число домовладельцев обращают внимание на моноблоки, отличающиеся функциональностью и универсальностью использования, и их установка в квартире или частном доме не представляет какой-либо сложности
Современные моноблоки оснащаются системами фильтрации, озонирования и увлажнения воздуха, что позволяет обеспечить максимально возможный комфорт и уют в доме. При этом отсутствует необходимость монтировать два блока и прокладывать магистраль, что приводит к существенному увеличению затрат на монтажные работы. Благодаря применению инверторной технологии существенно уменьшились размеры такого оборудования, оно работает с минимальным шумом, способно в максимально короткий срок охладить или нагреть воздух в большой комнате, квартире и в частном доме.
К преимуществам сплит-систем можно отнести их высокую мощность и великолепную надежность. Если требуется подобрать инверторные кондиционеры для дома площадью 200−300 квадратных метров, то альтернатив такому оборудованию на сегодняшний день нет. Нужно лишь грамотно выполнить все монтажные работы, в том числе проложить по короткому пути магистраль от наружного к внутреннему блоку, и в последующем своевременно и правильно выполнять сервисное обслуживание техники. Последнее позволит гарантировать беспроблемность эксплуатации кондиционера, их надежность и отсутствие каких-либо критических поломок.
https://youtube.com/watch?v=0l64lklHykA
Инверторный кондиционер: общие сведения
1981-ый год стал поворотным для рынка климатической техники Японии, а затем и всего мира. Именно в этом году японская корпорация «Toshiba» запустила в производство кондиционеры нового поколения, оснащенные специальной электронной платой – инвертором.
Это был настоящий «прорыв», позволивший изменить представление о работе сплит-системы и навсегда забыть о типичных недостатках кондиционирующих устройств. Весомые нагрузки на электросеть, зависимость от перепадов напряжения, уязвимость к низким температурам и скачкообразная подача охлажденного воздуха – все эти нюансы, слишком хорошо знакомые владельцам неинверторных приборов, в стране Восходящего солнца остались позади.
Успех «новинки» стал настолько очевидным, что идею быстро подхватили другие крупные компании, и сплит-системы инверторного типа за считанные годы заполнили полки брендовых магазинов кондиционеров по всему миру.
На сегодняшний день доля инверторных кондиционеров на европейском рынке составляет более 80%. Примерно такой же показатель отмечается в Австралии. Что же касается их «родины», в Японии ставка сделана именно на инверторы: выпуск и продажа классических сплит-систем вовсе прекращены. Отечественный рынок также уверенно движется по пути передовых стран.
Чем инверторный кондиционер отличается от «обычного»?
Основная отличительная черта инверторных сплит-систем – наличие электронной платы (инвертора), способной преобразовывать переменный ток в постоянный. Именно благодаря этой способности инвертор позволяет кондиционеру работать более «плавно», растрачивая минимум электроэнергии и обеспечивая более равномерное охлаждение обрабатываемому пространству. Так:

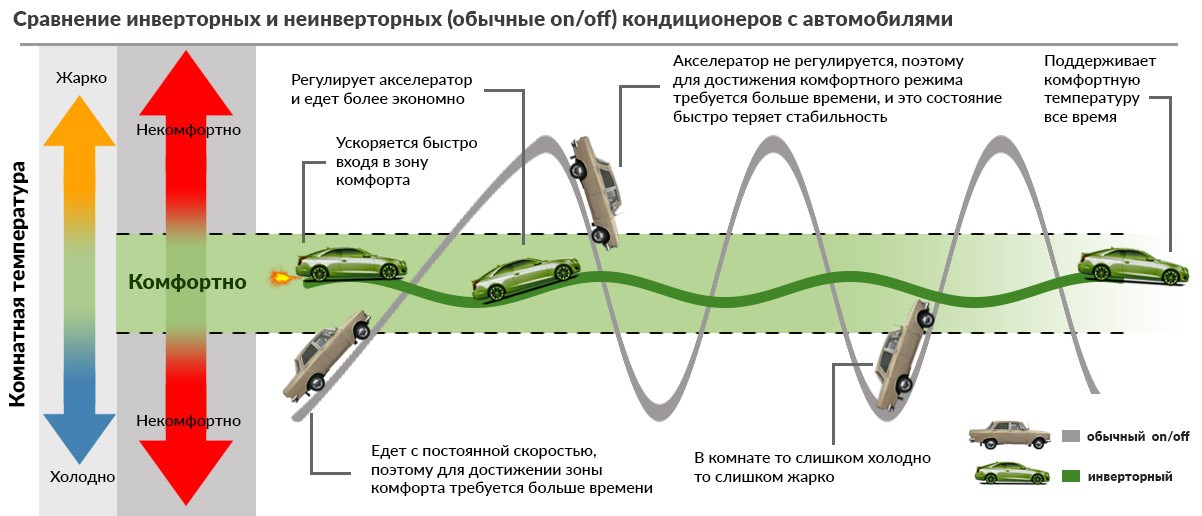

Классический кондиционер работает по принципу «включено/выключено (on/off)». Как только температура в помещении достигает заданных параметров, его компрессор полностью прекращает работу. По мере того, как воздух нагревается, двигатель компрессора снова заводится и начинает обрабатывать пространство. Циклический процесс продолжается на протяжении всей работы кондиционера. При этом каждый запуск двигателя происходит на 100% мощности, что оказывает весомую нагрузку на электросеть и сопровождается вполне заметным шумом. Устройство не сбавляет мощности и в дальнейшем – эта опция у него просто отсутствует, чем объясняются немалые суммы в счетах за электричество, а также не слишком большой срок службы кондиционера. Однако одним из главных изъянов «классики» считается неспособность поддерживать постоянную температуру в помещении. Поставив ему задачу охладить комнату до 23 градусов, получаем вначале 21 (он охлаждает «с запасом»), спустя время (уже при выключенном компрессоре) те самые 23, а еще через полчаса – 26. На этом значении устройство снова вступает в режим активного охлаждения. То есть, в течение каждого часа температурные колебания составляют, в среднем, 5 градусов – критичным этот нюанс назвать нельзя, но и комфорта он не добавляет.
Инверторный кондиционер работает по другому принципу. Компрессор запускается практически с нулевой мощностью, постепенно поднимая ее и достигая 100%. Когда воздух в помещении охлаждается до нужных параметров, компрессор не выключается, а снижает скорость оборотов двигателя, уходя в нагрузку 5-10%. В таком режиме устройство продолжает работать до тех пор, пока пользователь не изменит заданную температуру, либо до полного выключения. То есть, инверторный кондиционер охлаждает практически постоянно, но оказывает нагрузку на сеть в разы меньше, чем «обычный»: для домов со старой проводкой это качество имеет особое значение, ведь регулярные стартовые нагрузки отражаются на ней крайне негативно. Кроме того, инвертор обеспечивает постоянное поддержание в помещении заданной температуры, без каких-либо скачков и колебаний – соответственно, максимально комфортный микроклимат и сниженный риск простуд и переохлаждения.
Дополнительные функции кондиционера
Помимо охлаждения и обогрева, у кондиционера есть еще и другие функции. 1) «Sleep mode»-таймер снаОн создает оптимальные условия для отдыха и экономит энергию. В этом режиме скорость вращения вентилятора внутреннего блока держится на минимальном значении, чтобы снизить уровень шума. И температура плавно понижается (режим охлаждения) или повышается (режим обогрева) на 2-3 градуса в течение нескольких часов. 2) «I Feel»При включении этого режима кондиционер будет поддерживать заданную температуру именно в той точке, где находится пульт управления. В этом случае направление воздушного потока не изменяется. Эту функцию кондиционера стоит использовать только тогда, когда человек остается один в помещении. Иначе можно заморозить всех тех, кто сидит ближе к внутреннему блоку (там зона более низких температур). 3) «Swing» – направление воздушного потокаДанная функция автоматически включает движение воздухораспределительных заслонок или жалюзи внутреннего блока по вертикали (вверх-вниз). Это способствует более равномерному распределению воздушного потока по помещению. 4) Таймер включения/выключенияС помощью 24-часового таймера можно установить время автоматического включения и выключения кондиционера. Допустим, можно включать кондиционер за час до возвращения с работы. В некоторых моделях имеется таймер на 12 часов и один таймер на включение, а другой на выключение. 5) «Turbo» или «Powerful»Эта функция кондиционера позволяет ему работать в режиме охлаждения/обогрева с максимальной скоростью вращения вентилятора до тех пор, пока заданная температура не будет достигнута. 6) Фильтрация или очистка воздуха В кондиционерах может применятся один или несколько фильтров: воздушные, электростатические и угольные. Первый имеется практически во всех кондиционерах и представляет собой мелкую сетку, задерживающую крупные пылинки и механические примеси (его также называют фильтром грубой очистки). Электростатический фильтр – это сетка из волокон. Он удерживает мелкие заряженные частицы, микроорганизмы, пыльцу. Угольный фильтр устраняет запахи, табачный дым и наиболее мелкие частицы пыли. Последние два фильтра относятся к фильтрам тонкой очистки. Сейчас производители климатической техники используют и другие средства фильтрации воздуха, более новые. Катехиновый фильтр у Panasonic, к примеру, который помимо мелких частиц пли, табачного дыма и других обычных загрязнителей воздуха улавливает и «обезвреживает» микроскопические вирусы и бактерии. Или
фильтр-ионизатор у LG (система очистки воздуха «Плазма»). Он уничтожает органические загрязнения (вирусы,микробы и т.д.), а более крупные ионизируются и накапливаются на каталитический фильтр. У Samsung активное развитие получило направление био-составляющих бытовой техники («антибактериальная формула» кондиционеров этой марки). 7) Auto RestartБлагодаря этой функции кондиционер возобновляет свою работу в прежнем режиме при кратковременном отключении электроэнергии (параметры настройки сохраняются в памяти в течение 48 часов). 8) Hot StartКогда кондиционер работает в режиме обогрева при отрицательной температуре на улице, первые несколько минут вентилятор внутреннего блока не включается, чтобы предотвратить подачу холодного воздуха в помещение. 9) Deice или DefrostДанная опция позволяет размораживать наружный блок сплит-системы в зимний период. Это делается для того, чтобы удалить иней из теплообменника наружного блока. Иначе он будет накапливаться и заблокирует поток воздуха через теплообменник. В результате, наружный блок прекратит отбор теплоты от уличного воздуха. 10) Автоматический режимКондиционер сам управляет выбором режима работы (охлаждение, обогрев и т.д.) для поддержания комфортной температуры. 11) ВентиляцияВ этом режиме работает только вентилятор внутреннего блока без включения компрессора, что позволяет равномерно распределить воздух по помещению. Это необходимо зимой, когда теплый воздух от батарей и обогревателей скапливается под потолком, а холодный – внизу.
12) Увлажнение
В последнее время появились модели кондиционеров, которые могут не только охлаждатьи обогревать, но и увлажнять воздух. Благодаря этому можно поддерживать комфортные значения влажности и температуры воздуха в помещении в течение всего года.
Преимущества инверторных сплит-систем
Инверторный сплит стоит значительно дороже классического аналога. Поэтому вполне нормальным является вопрос: а есть ли смысл переплачивать? Ведь климатический прибор изначально призван охлаждать помещение в жару, и «обычный» кондиционер вполне успешно справляется с этой задачей. Кроме того, большинство сплит-систем, не оснащенных инвертором, может работать и в режиме «обогрев», являясь дополнительным источником тепла в квартире даже при небольшом морозе. Дополнительные опции вроде «вентиляции» и «осушения» воздуха также присутствуют во всех современных сплитах, повышая их функционал. Так почему же специалисты все чаще рекомендуют купить именно инверторный кондиционер, а многие передовые страны и вовсе постепенно отказываются от выпуска классики? Все дело в преимуществах, которых у «новинок» рынка климатической техники целое множество.
1. Низкое потребление электроэнергии. Благодаря тому, что инверторная сплит-система работает непрерывно, снижается обычная при включении/выключении нагрузка на двигатель (большие стартовые токи для разгона ротора, трата энергии на стабилизацию давления в системе, образование потерь и излишков холода). Как следствие, энергопотребление при использовании инверторной сплит-системы существенно снижается – в среднем, на 30-40%.
2. Способность постоянно поддерживать оптимальную температуру в помещении. В процессе работы такой кондиционер обеспечивает комнату мягким потоком воздуха, без колебаний. Ему нет необходимости охлаждать обрабатываемое помещение «с запасом», создавая температуру на 2-3 градуса ниже заданной. Максимальный перепад в инверторной системе может составлять полградуса. Как результат, риски переохлаждения и простуды сводятся к нулю, а ощущение дискомфорта от постоянных скачков температур может возникнуть только в случае неисправности самого устройства.
3. Устойчивость к перепадам напряжения. Обычный кондиционер типа «он-офф» напрямую зависит от данного показателя. Если напряжение в сети падает ниже 180 вольт, компрессор устройства автоматически выключается, возвращаясь к работе только при стабилизации напряжения. При частых перепадах в сети такой прибор очень быстро выходит из строя. Инверторные системы избавлены от этого недостатка: они могут работать даже при напряжении 150 вольт, не рискуя при этом «сгореть» и не теряя в долговечности.
4. Сохранение эффективности в зимний период. «Обычные» сплит-системы могут работать при морозе до – 5 градусов Цельсия. При этом специалисты отмечают: запуск такого кондиционера при температуре ниже 0 порой может стать угрозой для его работоспособности. Инверторам мороз не опасен: они могут эффективно работать без рисков поломки даже при температуре до – 15 градусов. Особая категория моделей выдерживает даже 30-ти градусный мороз.
5. Максимально низкий уровень шума. Большинство из современных сплит-систем не обременяют помещение и людей, в нем пребывающих, излишним шумом, свойственным моноблочным конструкциям. Это объясняется тем, что компрессор в таких системах располагается в наружном блоке. Однако инверторный кондиционер опережает конкурентов и в этом: максимальный уровень шума при его работе составляет 23 дБ (против 32 дБ в обычном настенном агрегате). Кроме того, устройства «он-офф» довольно заметно гудят при регулярном включении компрессора, от чего, в силу особенностей работы, избавлены инверторные модели. Соответственно, решая купить кондиционер в спальню или детскую, лучше остановить выбор на более современном приборе.
Цены на инверторные кондиционеры
Итак, решение купить инверторную сплит-систему наиболее актуально для тех, кто ставит на первое место комфорт использования, а не материальную выгоду от покупки.
Цена на качественный инверторный сплит серьезно превышает стоимость «обычного» кондиционера той же мощности и тех же характеристик, однако в процессе эксплуатации этот изъян быстро компенсируется.
Инвертор отлично держит температуру, потребляет мало энергии, работает максимально тихо и способен быть полезным даже в морозную зиму – так стоит ли сомневаться в правильности этого приобретения?
Изучайте наш онлайн-каталог, выбирайте для себя самую подходящую модель и заказывайте инверторный кондиционер с доставкой по всему Югу России! По всем вопросам звоните: +7 (861) 241-08-80.
Статья взята с: https://valles.ru/blog/klimaticheskaya-tekhnika/invertornyy-konditsioner-preimushchestva-otlichiya-ot-obychnogo-i-luchshie-modeli/
Отличия инверторного кондиционера от обычного
Больший срок службы. Компрессор не испытывает нагрузок при постоянном включении. Он медленнее изнашивается, а это – сердце любого кондиционера.
Стоит дороже. В инверторном сплите есть дополнительный блок – инвертор. Соответственно, он не может стоить как обычная, неинверторная модель. Но разрыв цен с каждым годом сокращается.
Меньшее потребление электроэнергии. В инверторном кондиционере нет пусковых токов, необходимых для запуска компрессора. Они могут существенно влиять на расход электроэнергии. COP инверторных кондиционеров выше за счет размеров и объемов испарителя и конденсатора.
Точное поддержание температуры. В помещении температура будет колебаться в пределах 0,5-1 градуса. У старт-стоп систем этот диапазон в пределах 2-4 градуса.
Про это мало кто вам скажет
Небольшие перепады температуры незаметны. Но ваш организм реагирует на них. Если стало чуть прохладнее – метаболизм ускоряется, ваше тело начинает вырабатывать больше тепла. Если стало теплее – процессы замедляются, но не сразу.
Это небольшой, но все же стресс. В основном он безвреден, но у некоторых людей может стать причиной усталости, недомоганий, понижения жизненного тонуса. Если вы метеозависимы, или в семье есть маленькие дети, старт-стоп кондиционер – плохой вариант.
Быстрый нагрев и охлаждения. При первом включении прогревает или охлаждает помещение быстрее чем обычный on/off кондиционер.
Нет скачков напряжения в сети. Для включения компрессора не инверторного кондиционера нужен пусковой ток большой силы. Из-за этого могут быть перепады напряжения, оно может падать до 170В. Инверторная система запускает компрессор только один раз при включении.
Дорогой ремонт. Для определения поломки нужно больше времени. Некоторые запчасти сложно достать, они дорого стоят. Ремонт должен выполнять специалист, разбирающийся в электронике.
Широкий диапазон рабочих температур. Когда обычный кондиционер не справляется, инверторный может работать. При этом его COP всегда будет больше 1. Он даст больше тепла или холода, чем потратит электроэнергии.
Принцип работы инверторной сплит-системы
- Инверторный механизм достигает указанного температурного значения максимально быстро, работая при запуске на полную мощность.
- Достигнув необходимого показателя температуры, устройство продолжает работу, постоянно поддерживая желаемую температуру с точностью до 0,5 градусов.
- Усовершенствованный компрессор бесперебойно функционирует на малых мощностях.
Плюсы и минусы
«Умная электроника» постоянно регулирует мощность компрессора. Эта существенная разница в работе механизма, позволяет поддерживать заданную температуру с минимальными перепадами ― не более 1 градуса. Таким образом снижается риск заполучить простудное заболевание, так как воздух не «ледяной», а прохладный и отличается максимум на 0,5 градусов.
Еще одним несомненным плюсом в приобретении инверторной системы кондиционирования является экономия электроэнергии и меньшая нагрузка на проводку. Эта модель работает бесперебойно, чем отличается от обычной, и соответственно исключает риск преждевременного износа компрессора.
Прибор при включении работает, использую всю производительность, а по достижении необходимой температуры воздуха, инвертор продолжает поддерживать ее на сниженных оборотах, поэтому работает практически бесшумно.
Данный прибор кондиционирования можно использовать в качестве обогревателя помещения в зимнее время, когда температура опускается до -15 градусов.
Инверторное климатическое оборудование имеет ряд своих преимуществ перед обычным типом, но не стоит забывать, что у каждой медали есть две стороны. При покупке этого кондиционера, учитывайте возможности вашей проводки: она должна быть из медных проводов и в идеальном состоянии.
Не каждый покупатель может позволить себе приобретение дорогостоящего инвертора. Не следует также забывать о том, что и в эксплуатации такое устройство будет не из дешевых. Все необходимые запчасти и комплектующие соответствуют стоимости самой техники.
Еще одна проблема, с которой могут столкнуться владельцы инвертора ― это отсутствие сервисного центра и квалифицированных мастеров по ремонту данной техники в вашем городе, если он отдален от центральных населенных пунктов области. В случае поломки, придется демонтировать и отвозить устройство самостоятельно.
Лучший инверторный кондиционер 2019 года: Сплит-система Mitsubishi Electric MSZ-LN25VG / MUZ-LN25VG
Принцип работы
В чем заключаются различия между привычными кондиционерами и нашими героями? И что такое инверторная сплит-система? Какой кондиционер оказывается лучше – инверторный или обычный? Нет ли риска переплатить? Эти и другие вопросы возникают в голове будущего обладателя климатической техники. А ответить на них можно, только разобрав отличия инверторного кондиционера от его обычного аналога.
Обычный кондиционер
Обычный прибор должен регулировать температуру в комнате, основываясь на показаниях термодатчика — последний выставляет пользователь. Суть заключается в том, что при превышении указанного показателя прибор просто выключается. Естественно, спустя какое-то время температура начинает расти, поэтому происходит повторное включение, во время которого обычный кондиционер начинает работать на полную мощность. Таким образом, техника работает всё заданное время.
Подобные включения-выключения имеют не самые лучшие последствия:
- пиковая нагрузка на прибор в момент запуска;
- скачок в электросети (повышение потребление энергии);
- износ деталей механизма.
Получается, что неинверторный прибор работает циклично. А чтобы его двигатель разогнался, потребляются большие стартовые токи. После того как произошел старт, компрессор начинает прокачку 50% всего объема от фреона из зоны низкого давления в высокую. При этом максимально задействуются все системы.
Как же нормализуется давление после обязательного отключения компрессора? За это отвечает дроссельная система. Но в любой части системы остается риск кипения фреона (может происходить и в магистрали, и в ресивере, и в капиллярной трубке). А неиспользованный потенциальный холод выходит наружу, нерационально охлаждая воздух на улице. Конечно, компенсация есть, но она небольшая – одновременно холод вырабатывается и в помещение. В какой-то мере это уравнивает потери, когда компрессор включается снова.
Инверторная модель
У кондиционера с инвертором всё иначе, чем у обычных моделей. Здесь блок управления преобразует переменный ток в постоянный, а потом преобразует его обратно в переменный, но уже актуальной частоты.
Ответить на вопрос, что такое представляет собой инвертор в кондиционере, поможет знание физики. Получается, что инвертор нацелен на повышение и понижение обычной частоты сети. Это инверторное управление мощностью кондиционера и легло в основу названия прибора. Оно повлияло на изменение количества оборотов у двигателя компрессора, а, значит, и на его производительность.
Принцип работы инверторного кондиционера заключается в следующих действиях техники. В приборе стоит термостат, предусмотренный в качестве стандартного измерителя температуры, однако при достижении нужного уровня он не выключается, а просто убавляет мощность в работе (оставляя всего 5-10% от обычной).Температура в этом случае будет падать гораздо медленнее, но при прохождении допустимого порога опять запустится компрессор. Инверторный компрессор работает в диапазоне 1-1,5 градуса (по сравнению с обычными, у которых такие данные варьируются от 1 до 5°C). При этом не будет стопроцентной нагрузки на прибор.

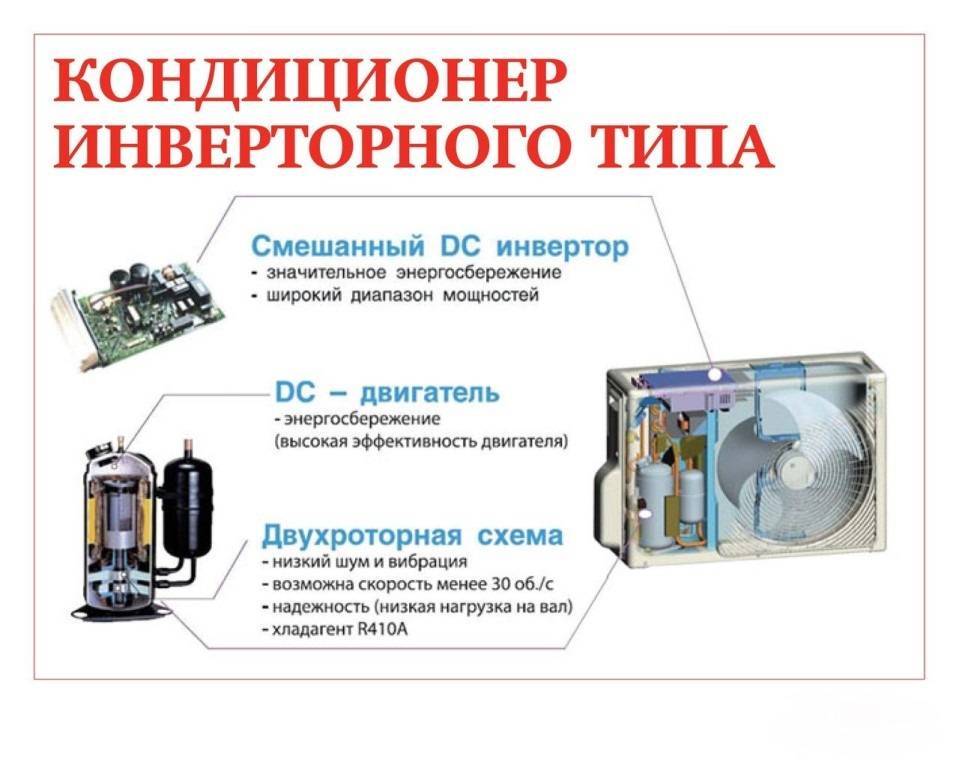

Схема инверторного кондиционера включает в себя привычные наружный и внутренний блоки.
- В наружном располагаются такие элементы, как компрессор, за ним идет фильтр системы с фреоном, после соседствуют вентилятор для охлаждения фреона и конденсатор. Также стоит упомянуть плату управления и соединения.
- Теперь о внутреннем блоке: первым стоит упомянуть испаритель для охлаждения воздуха, вентилятор, детали жалюзи, а также фильтр и поддон, в который стекает конденсат.
Уровень шума
Утверждение о том, что кондиционеры с инвертором являются менее шумными, на поверку также оказывается маркетинговой уловкой. Ведь в случае со сплит-системой для пользователя наиболее важную роль играет шумность внутреннего блока, тогда как компрессор располагается в наружном.
А то, как шумит внутренний блок, зависит только от профиля лопастей вентилятора и направляющих воздух жалюзи.
Зачастую качественные неинверторные кондиционеры работают менее шумно, чем недорогие китайские аналоги инверторного типа.
Тем пользователям, кого волнует уровень шума от наружного блока, например, владельцам частных домов, следует знать: самым громким элементом этой части кондиционера является вентилятор. Компрессор работает гораздо тише – у обычного и инверторного типов.
Если же при работе устройства неприятный звук все-таки раздается, значит, оно неисправно, либо один из дюбелей, которыми прикручены кронштейны наружного блока к стене, упирается в имеющуюся внутри нее арматуру.
Самые дорогие и современные сплит-системы, представленные на рынке – инверторного типа. Инверторный кондиционер – что это такое и стоит ли его покупать?
