Чистим воздух в помещении: простой прибор по принципу электроэффлювиальной люстры

Как сделать ионизатор по стандартной схеме

Самодельный очиститель воздуха необходимо собирать в соответствии со схемой, соблюдая все рекомендации и порядок действий. Неправильно собранный прибор способен существенно навредить здоровью, нанести травму в виде ожога или поражения электротоком. В любом случае перед тем как сделать ионизатор воздуха своими руками, следует подготовить необходимые материалы и детали.

Основой прибора, изготовленного в домашних условиях, может послужить корпус от блока питания со старого компьютера. В качестве вентилятора подойдет кулер с того же компьютера. Силовой повышающий трансформатор можно взять любой в пределах 220/18-20 В, например ТВС 90П4. Из материалов необходимо подготовить текстолитовую плату, толщиной 2,5-3,0 мм, крепеж и соединительные провода.

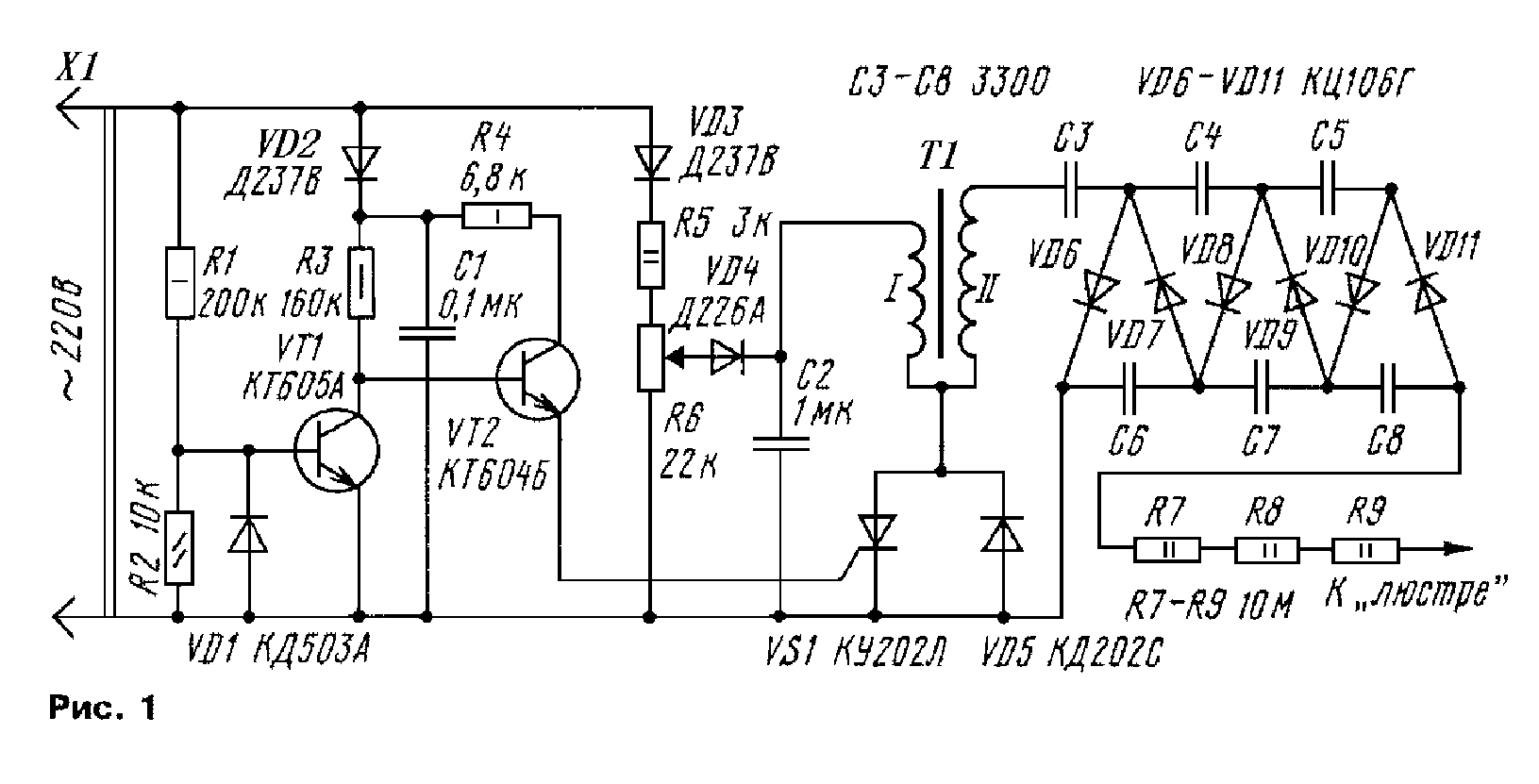

Все радиодетали приобретаются в соответствии со схемой, представленной ниже:

Лучше всего подойдут транзисторы КТ315 или аналогичные элементы с такой же мощностью. Стабилитроны схемы Д815 также могут быть заменены подобными. В качестве стабилитрона VD4 подойдут элементы КС512А или Д815Д.

Готовые диодные мосты могут заменяться отдельными диодами, собранными в единый комплект. Их расчетное напряжение составляет 400 вольт, а ток – не ниже 0,5 А. Другие детали схемы заменяются аналогами с одинаковыми техническими характеристиками.

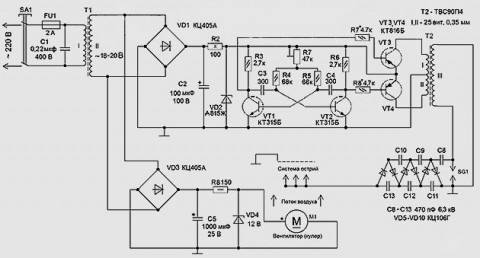

Готовый очиститель воздуха, который представляет данная схема, будет работать в следующем алгоритме:

• Генерация начальных импульсов осуществляется с помощью мультивибратора, собранного на основе транзисторов малой мощности VT1 и VT2 марки КТ315.
• Регулировка частоты таких импульсов выполняется при помощи резистора R7 в пределах от 30 до 60 кГц.
• Далее схема предполагает усиление сгенерированных импульсов транзисторами VT3 и VT4 марки КТ816, после чего они поступают на повышающий трансформатор Т2 к обмоткам I и II.
• С III-й обмотки снимается напряжение в пределах 2,5 кВ, которое, проходя через умножитель, возрастает уже до 15 кВ, после чего оно поступает на рабочие электроды этой самоделки.

Для изготовления ионизирующих электродов применяется медный многожильный провод. Вначале он очищается от изоляции, а потом все жилы загибаются в разные стороны под 90 градусов в виде зонтика. Он устанавливается от корпуса на расстоянии, подбираемом опытным путем, чтобы вырабатывалось необходимое количество ионов.

Представленная схема ионизатора воздуха, кроме основных элементов содержит искровой разрядник SG1, срабатывающий при повышенном напряжении в трансформаторной обмотке. Большое значение имеет продувка воздуха через электроды многожильного провода – зонтика. С этой целью внутри корпуса блока питания монтируется кулер. Для его питания задействован силовой трансформатор и выпрямительный блок со стабилизацией.

Если самодельный ионизатор воздуха сделан по всем правилам, он должен заработать практически сразу. После этого останется лишь выполнить необходимые регулировки.

Люстра Чижевского

Конструкция ионизатора «Люстра Чижевского» состоит из преобразователя напряжения и отдельно собранных электродов в виде люстры.

Изготавливается она так:

1. Изготовьте окружность из медной проволоки сечением 5 мм.
2. Закрепите отрезки проволоки диаметром 0,6 мм параллельно по всей площади кольца.
3. Закрепите такие же отрезки перпендикулярно предыдущим образуя решетку. Проволока крепится с провисанием. Размер между отрезками должен составлять 4 см.
4. В точках пересечения проволоки припаяйте металлические иголки длинной 3 см. Они и будут ионизировать воздух.
5. Сделайте крепление кольца к потолку при помощи отрезков проволоки равной длинны и медного кольца.

Люстра крепится к потолку при помощи непроводящей ток нити. Напряжение подается с преобразователя на люстру при помощи высоковольтного провода. Можно использовать кабель от телевизионной антенны, зачищенный от верхнего слоя изоляции и обмотки экрана.

Изготовить ионизатор воздуха возможно даже в домашних условиях, при этом сэкономив средства. Устройство будет очищать атмосферу помещения не хуже продающейся на рынке техники. Но не пытайтесь делать электробироры своими руками без необходимых навыков.

Для чего нужна

Качество воздуха сильно влияет на здоровье человека. Если в лесу, в горах или на морских побережьях количество ионов в воздухе составляет от 500 до 20 000 на кубический сантиметр, то в городских квартирах содержание от 100 до 300. Если дышать таким воздухом постоянно, состояние организма ухудшается, иммунитет снижается, а процессы старения протекают намного быстрее.

Проветривание и вентиляция не могут решить проблему, так как не повышают содержание ионов в воздухе. Поэтому для создания здорового микроклимата желательно использовать специальное устройство. Благодаря ему воздух насыщается полезными аэроионами примерно так же, как в горной местности. Основные функции ионизатора таковы:

1. Оздоровительный эффект для организма человека за счет насыщения воздуха отрицательными ионами. Положительное действие отмечается при многих болезнях, поэтому стоит использовать этот вариант и тем, у кого есть проблемы с легкими, пищеварением, сердечно-сосудистой и нервной системами.
2. Замедление процессов старения в организме человека, снижение усталости, повышение умственной активности, укрепление иммунной системы.
3. Устраняется вредное воздействие от работы компьютерной техники и телевизоров. Они провоцируют образование большого количества положительно заряженных ионов, что не очень хорошо для человеческого организма.
4. Уменьшается содержание пыли в воздухе, что очень полезно для тех, кто страдает от аллергических заболеваний. При работе прибора количество пылинок, дыма, копоти снижается в десятки раз.

Пример того, насколько ионизатор эффективен при уничтожении микробов.

Кстати! Очищение воздуха от пыли происходит за счет того, что аэроионы оседают на микрочастицах, меняя их заряд и способствуя осаждению.

История

Еще в начале XX века изучением ионизации воздуха занялись ученые. Биофизик Александр Чижевский после ряда экспериментов пришел к выводу, что неионизированный воздух вреден для человека. Ученый исследовал влияние положительно и отрицательно заряженных ионов воздуха на развитие организмов. Заряженные ионы биофизик окрестил аэроионами, возникающими в процессе аэроионизации. Ученый занимался разработкой способов повышения концентрации аэроионов в воздухе помещений (аэроионификация), и лечением аэроионами (аэроионотерапия). Для этих целей Чижевский придумал особый электрический прибор. Устройство увеличивает плотность отрицательных ионов кислорода в воздухе.

В качестве одного из генераторов аэроионов ученый предложил конструкцию особой люстры. К потолку подвешивался металлическое (латунное ли стальное) кольцо, диаметром 1 м. На кольцо натягивалась тонкая проволока (0,25-0,3 мм) в виде сетки с ячейками размером примерно 45-50 мм. В узлы полученной сетки впаивались 372 стальные булавки. Люстра подключалась к отрицательному полюсу источника высокого напряжения, положительный полюс заземлялся.

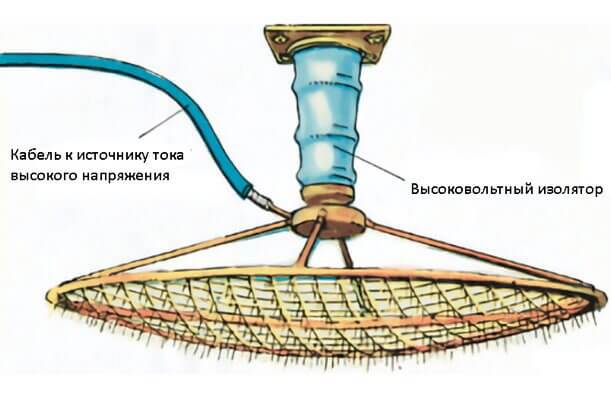

Конструкция ионизатора, предложенного Чижевским

Но дальше предложения дело не пошло. Современную конструкцию люстры создали позже, без участия Чижевского. Но в память о его разработках назвали его именем.

Стоит отметить, что единого мнения о пользе ионизированного воздуха в ученой среде не возникло. Многие отмечают вред для организма. Стоит внимательно изучить данный вопрос, если вы задумываетесь о покупке ионизатора.

Люстра Чижевского Своими Руками Схема и Описание

Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.

«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .

От конструкции «люстры» во многом зависит эффективность работы аэроионизатора

Поэтому и к изготовлению ее следует отнестись с особым вниманием

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.

Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

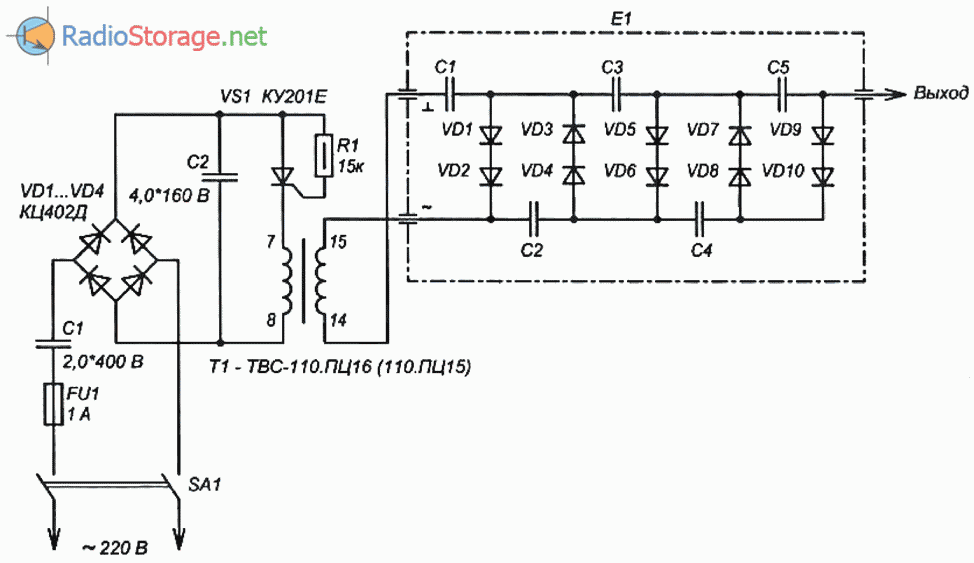

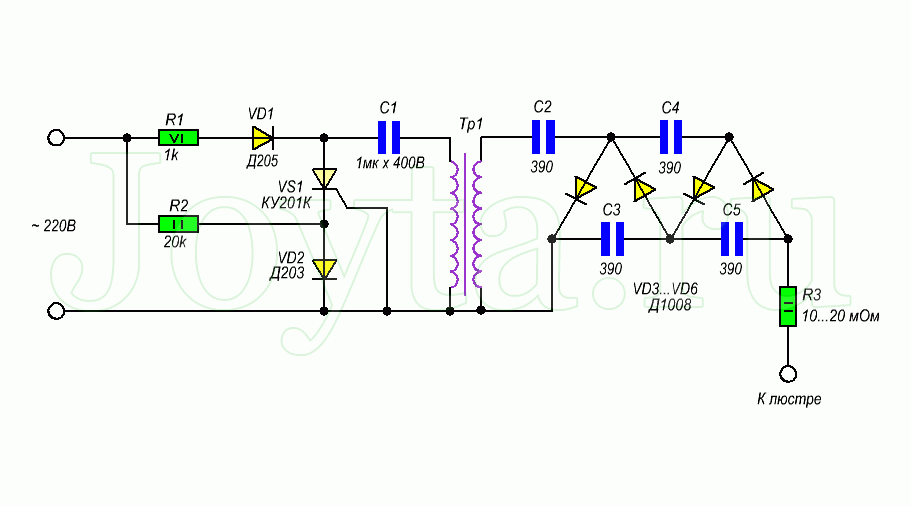

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.

Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».

Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.

Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или

конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».

О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!

Люстра Чижевского своими руками

В данной статье будет рассмотрена простая конструкция ионизатора,  которую можно собрать своими руками в  домашних условиях.

Люстра Чижевского состоит из двух частей – собственно из самой люстры и схемы преобразователя высокого напряжения.

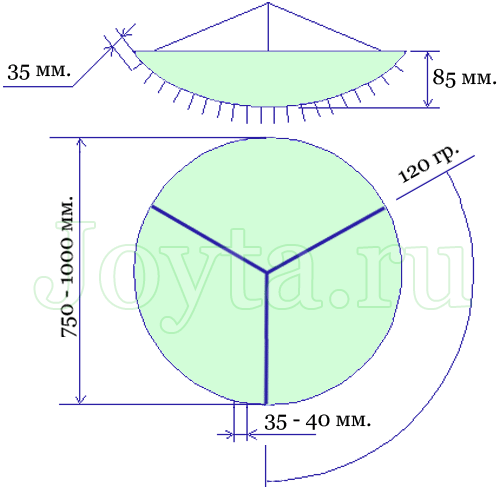

Люстра Чижевского представляет собой алюминиевый обруч имеющий диаметр до 1 метра. На него крепят обслуженные медные провода диаметром до 1 мм и с шагом 35 – 45 мм взаимно-перпендикулярно. Полученная сетка должна провисать на расстоянии 60 – 90 мм. На пересечении проводов припаиваются металлические иголки длинной до 40 мм.

Желательно что бы они были максимально острыми, так как от этого зависит эффективность работы всей конструкции. К обручу на равном расстоянии ( через каждые 120 гр.) необходимо прикрепить три медных провода диаметром до 1 мм., которые другими концами спаиваются вместе над обручем. К этой точке затем подсоединяется сам высоковольтный генератор.

Для эффективной работы люстры Чижевского, необходимо высоковольтное напряжение не менее 25кВ. Для помещения примерно в 50 кв. м необходимо порядка от 30кВ до 40кВ. Этого можно добиться путем добавления в схему ионизатора необходимое количество каскадов умножителя. Ниже приведена простая электрическая схема высоковольтного генератора для ионизатора, которая прошла почти тридцатипятилетнюю проверку и доказала свою эффективность.

Похожие патенты RU2238109C2

название	год	авторы	номер документа
Аэроионизатор	1990	Истомин Виталий Юрьевич Камышников Павел Алексеевич	SU1706644A1
ВОЗДУШНЫЙ ИОНИЗАТОР	2008		RU2598098C2
ИОНИЗАТОР ВОЗДУХА	2009	Сараев Сергей Валерьевич Кашин Феликс Александрович Гумбург Нина Вячеславовна Ежевский Виктор Александрович	RU2388102C1
ИОНИЗАТОР КИСЛОРОДА ВОЗДУХА	1996	Бызов Ю.И. Самолдин А.И.	RU2126277C1
СПОСОБ АЭРОИОНОТЕРАПИИ	2000	Белкин В.В. Николаев А.С. Папулов Л.М.	RU2198696C2
ОБЪЕМНЫЙ ИЗЛУЧАТЕЛЬ ДВУХЗАРЯДОВЫХ ОТРИЦАТЕЛЬНЫХ АЭРОИОНОВ КИСЛОРОДА ВОЗДУХА	1999		RU2152901C1
СПОСОБ ПОЛУЧЕНИЯ ПОТОКОВ АЭРОИОНОВ ПРИ АТМОСФЕРНОМ ДАВЛЕНИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ	1995	Сахно Виктор Иванович Демьянов Александр Васильевич Горшкова Маргарита Михайловна Блинов Юрий Григорьевич	RU2089073C1
ИСТОЧНИК АЭРОИОНОВ	1996		RU2118760C1
ИОНИЗАТОР ВОЗДУХА	2006	Давыдов Вячеслав Федорович Батырев Юрий Павлович Машков Александр Сергеевич	RU2329836C1
ТЕРАПЕВТИЧЕСКИЙ КАБИНЕТ-АЭРОИОНИЗАТОР РАПИЕВЫХ Р.А.	2003	Рапиев Р.А. Рапиев Р.А. Рапиев Р.А.	RU2246330C1

Ионизатор воздуха своими руками

В высоковольтной цепи использован простой удвоитель напряжения. Схема преобразователя относительно проста и содержит всего один активный компонент-транзистор. Транзистор не критичен, можно использовать прямые транзисторы серии KT818 и его аналоги, можно также использовать и транзисторы обратной проводимости, к примеру – КТ819, но в этом случае придется поменять полярность питания. Транзистор желательно установить на теплоотвод.

Схема инвертора работает в широком диапазоне питающих напряжений, начинает работать практически от 1 Вольт входного напряжения. В умножителе следует использовать высоковольтные диоды типа КЦ106 и его аналоги, конденсаторы не критичны, главное, чтобы рабочее напряжение конденсаторов было выше 3кВ (в идеале 5-6,3кВ), емкость от 500 до 4700пкФ.

Высоковольтный трансформатор мотается на ферритовом сердечнике типа Б30 (размеры не критичны, форма сердечника тоже). Первичная обмотка состоит из 2х30 витков провода 0,75 мм (можно использовать провод 0,65-1мм). Поверх укладываем изоляцию из фторопласта или другого из. материала и мотаем вторичную обмотку. Обмотка мотается по слоям, каждый слой из 100 витков провода 0,05-0,1мм.

Каждый слой тщательно изолируем, во избежания межслойных пробоев. Готовый высоковольтный трансформатор желательно заливать эпоксидной смолой. Для более надежной работы, высоковольтный умножитель тоже нужно залить смолой.

ОСТОРОЖНО. на выходе схемы повышенное напряжение, для жизни оно не опасно, но при прямом контакте получите сильный удар тока – довольно болезненно и неприятно

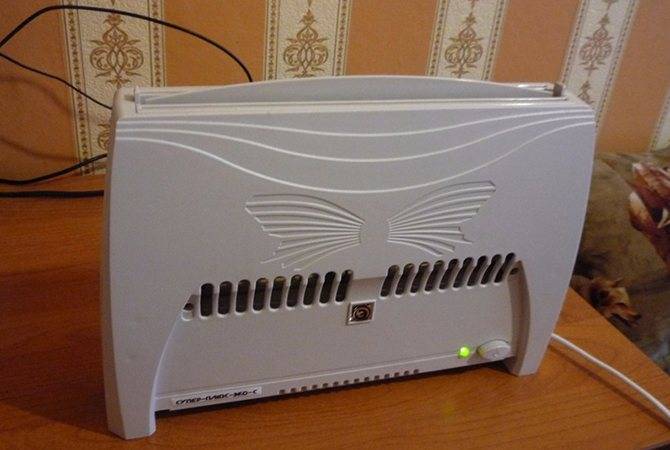

Принцип работы очистителя воздуха

Внутри корпуса прибора расположен вентилятор. Он втягивает загрязненный воздух и проводит его к фильтрам, которые представляют собой сито с ячейками разного размера. Чтобы усилить эффективность очистки, некоторые производители комплектуют приборы сразу несколькими фильтрами. Каждый решает свою задачу:

1. Фильтр «грубой» очистки (воздушный) — как правило, это специальная плотная ткань. Полотно задерживает крупные частицы, которые легко заметить невооруженным глазом (шерсть животных, волосы и пр.). Требует регулярной очистки.
2. Угольный (абсорбирующий) — впитывает неприятные запахи и газообразные испарения (например, гарь с кухни). Кроме того, служит преградой для твердых частиц. Требует замены через каждые 3-4 месяца.
3. НЕРА-фильтр — обеспечивает тонкую очистку воздуха с эффективностью до 100%. Удаляет самые мелкие частицы, пыльцу, клещей и пр.

Электростатический — обеспечивает двухступенчатую систему очистки. Сначала загрязняющие частицы, содержащиеся в воздухе, проходят процесс ионизации (получают отрицательный заряд). После этого воздух продувается через положительно заряженные пластины, на которых и оседает весь «мусор». Пластины необходимо регулярно промывать водой.
Фотокаталитический — за счет ультрафиолетового излучения разлагает загрязняющие частицы до состояния молекул (REDMOND RAC-3703). Этот способ позволяет эффективно бороться с вирусами, бактериями, угарным газом, неприятными запахами.
Влажный — используется в воздухоочистителях с функцией увлажнения или мойках воздуха. Представляет собой поддон с водой и специальным механизмом — пыль намокает и оседает внутри корпуса прибора. Воду необходимо менять по мере загрязнения.

Сборка ионизатора воздуха своими руками

Рассмотрим, как сделать ионизатор воздуха своими руками. Если все подготовлено, можно приступать к изготовлению прибора. Вот как осуществляется сборка самого простого ионизатора:

1. В стенке каждой пластмассовой коробочки от «Киндера» с помощью иглы нужно проделать отверстие. Оно должно быть достаточно крупным, поэтому иглу нужно не просто воткнуть в пластик, но и хорошенько провернуть ее несколько раз из стороны в сторону.
2. Приготовленный провод необходимо распустить на отдельные жилы.
3. Жилы нужно завести в проделанные в коробочках отверстия, причем через одну коробочку должна пройти жила с положительной полярностью, а через другую – с отрицательной.
4. Теперь жилы нужно обмотать изолентой.
5. Тщательно изолированные жилы нужно соединить.
6. С другой стороны жилы нужно подсоединить к контактам в штепсельной вилке.

Для надежности самодельный ионизатор нужно снабдить корпусом (обычная коробка из достаточно жесткого материала) и установить в недоступном для детей и домашних животных месте.

Остается включить прибор, воткнув вилку в розетку.

Переходим к более сложному заданию – изготовлению ионизатора для автомобиля. Порядок действий следующий:

1. Сначала нужно соорудить трансформатор. За основу берем трансформатор из любого блока питания, например, от компьютера. Чтобы извлечь преобразователь, понадобится паяльник. Для упрощения процедуры демонтажа можно воспользоваться следующим приемом: феррит нужно прогреть с помощью зажигалки, затем иголкой разделить обе половины. Действовать нужно предельно аккуратно, чтобы они не повредились. Сердечник нужно освободить от проводов, после чего на него наматывают новые обмотки: первичная должна содержать 14 витков, вторичная – 600. Изоляционную прослойку между обмотками можно изготовить из обычного прозрачного скотча, уложенного в 2 – 3 слоя. Такой же изолирующий слой следует укладывать через каждые 100 витков вторичной обмотки.
2. К самодельному трансформатору необходимо подсоединить таймер.
3. Используя диоды КЦ106 и несколько конденсаторов с параметрами до 10 кВт и 3300 пФ, нужно собрать умножитель напряжения. Затем к нему нужно подключить сборку из трансформатора и таймера.
4. Выходные электроды умножителя напряжения нужно установить на расстоянии 2,5 – 3 см друг от друга, после чего прибор можно включать в сеть.

Теперь рассмотрим способ изготовления еще более сложного варианта ионизатора – электроэффлювиальной люстры, также известной под названием люстры Чижевского.

Плюсы

• Свежесть воздуха. Вследствие выработки отрицательных ионов, воздух в помещении насыщается ими и становится похожим на тот, который можно встретить только на природе, отдаленной от заводов и машинных трасс. Таким образом происходит повышение качества воздуха в комнате. Это положительно воздействует на человека и улучшает общее самочувствие.
• Укрепление здоровья. Такой воздух способен расслабить, снять накопившееся за день напряжение и усталость, также повысить работоспособность. В особенности это полезно людям, у которых удаленная работа, или для детей перед школой. Свежий воздух снимает напряжение с глаз, избавляет дом от плесени и убивает бактерии, тем самым предотвращая различные заболевания.
• Влияние на человеческий организм. Воздух, наполненный ионами, воздействует на организм всесторонне, может влиять на кожные покровы, изменяя их чувствительность и снижая болевые ощущения. Также он способен избавить от разных кожных заболеваний и облегчить их течение.
• Влияние на рост волос. Ионизированный воздух положительно воздействует на волосы и ускоряет их рост. Это качество в особенности полезно людям, которые страдают от чрезмерного выпадения волос и облысения.
• Воздействие на центральную нервную систему. Такой воздух положительно воздействует на ЦНС и улучшает метаболизм человека. Тем, у кого есть проблемы с лишним весом, присутствует постоянная усталость, апатия и раздражительность, явно нужно обзавестись прибором.

Полезные дополнительные функции воздухоосушителей

• Антибактериальный фильтр осушителя воздуха. Многие модели оборудованы ультрафиолетовыми лампами или угольными фильтрами. Они чистят воздух в доме от бактерий и вирусов, и убивают неприятные запахи.
• Внутренний гидростат. Он позволит всегда поддерживать уровень влажности на заданной отметке, что исключает пересушивание микроклимата.
• Бак для забора конденсата. Помните, от того, насколько большой бак, зависит частота его замены и работа осушителя.
• Индикатор наполненности бака. Он ответственен за отключение прибора, если емкость для забора конденсата полна. Это позволит избежать сбоев в работе поглотителя.

Важно! Если же у вас противоположная проблема- через чур сухо в квартире из-за отопления, советуем почитать статью о том, как увлажнить воздух в квартире без увлажнителя

Предыстория

Я сейчас живу в Мумбаи, в квартире, выходящей окнами на очень загруженную дорогу. И с момента моего заезда сюда я борюсь с пылью, которая оседает на всём, стоит мне открыть окна. Еженедельная уборка квартиры отнимает много сил. И я решил купить очиститель воздуха для комнаты. А потом подумал: а насколько сложно будет собрать очиститель самому? Я провёл исследование и решил, что нужно сделать себе ионизатор (кстати, ионизатор и очиститель – это два разных устройства, но об этом позже). Однако потом я зарылся в текущих проблемах и так его и не собрал. https://www.instagram.com/p/B6pRxfXJ_jU/ Но в последнее время многие спрашивали меня, как я проектирую и делаю устройства, и я решил в качестве примера дать этот относительно простой проект и подробно описать его создание в виде инструкции

Так что давайте сделаем ионизатор.

Исследования

Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает.

Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.

Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.

Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам

Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо

Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.

Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.

Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.

На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.

Польза и вред от использования лампы Чижевского

К сожалению, назвать ионизацию воздуха исключительно полезной процедурой для человеческого организма нельзя. Конечно, когда в помещении уничтожаются все микробы и бактерии – это хорошо, так как в наш организм они уже не проникают, и это даже помогает излечить некоторые заболевания.

Но, если постоянно дышать воздухом, переполненным отрицательно заряженными частицами, то стоит готовиться к негативным последствиям. Поэтому, давайте подробнее разберемся с этими моментами.

Польза

Самодельный преобразователь частиц как минимум позволяет очистить воздух в комнате, что положительно сказывается на здоровье человека. Особенно того, который уже страдает от некоторых заболеваний:

• Воспалений слизистых бронхов, горла, носа;
• Астмы или приступов удушья по неизвестным причинам;
• Инфекционных недугов (например, туберкулеза);
• Различных аллергий;
• Проблем с нервной системой.

Более того, лампа Чижевского не только позволяет эффективно справляться с очисткой воздуха, но и в общем положительно влияет на здоровье человека:

• Улучшает концентрацию внимания, снимает усталость, помогает эффективнее справляться с работой;
• Минимизирует риск возникновения проблем с мозговым кровообращением, что уменьшает мигрень, головокружения и т.п.;
• Помогает легким насыщаться очищенным кислородом, улучшая их работу.

Кроме человеческого организма, лампа Чижевского способна положительно влиять также и на другие живые организмы. Так, устройство часто применяется в области выращивания растений, ведь этот прибор стимулирует рост клеток, а также увеличивает продолжительность их жизни.

Стоит помнить, что существует масса лабораторных и кустарных испытания устройства Чижевского, и лишь малая их часть подкреплена доказательствами пользы аппарата, которые обоснованы наукой. Поэтому, многие «достижения» конструкции остаются под вопросом.

Вред

Несомненно, люстра – устройство, отличающееся массой преимуществ. Но, помимо пользы может нанести также и вред своему владельцу. Так, в процессе проведения сотен тысяч опытов, исследователи выявили такие вредные «стороны» аппарата:

• Может стать причиной осложения заболеваний сердечно-сосудистой системы;
• Часто вызывает сильные ноющие головные боли в лобовой части;
• Нередко нарушает ритм дыхания.

Есть мнение, что использовать лампу Чижевского разрешено людям любых возрастных категорий. Но, опираясь на теорию действия устройства, можно сделать выводы, что ионизатор рекомендован далеко не всем.

Основные противопоказания:

• Раковые опухоли разной локализации;
• Почечная недостаточность;
• Последние стадии туберкулеза;
• Сердечная недостаточность.

Конструкция и детали.

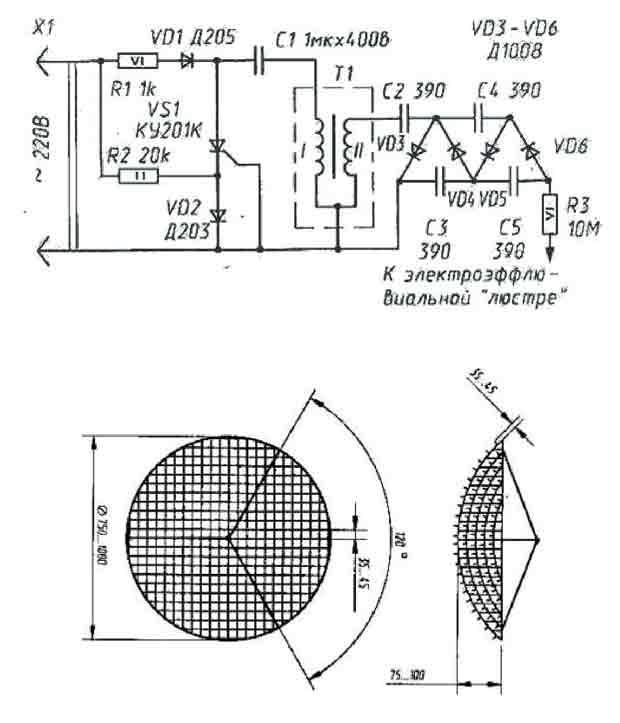

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см2, так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой

Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает  3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом
