Как сделать коаксиальный дымоход своими руками: Инструкция

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

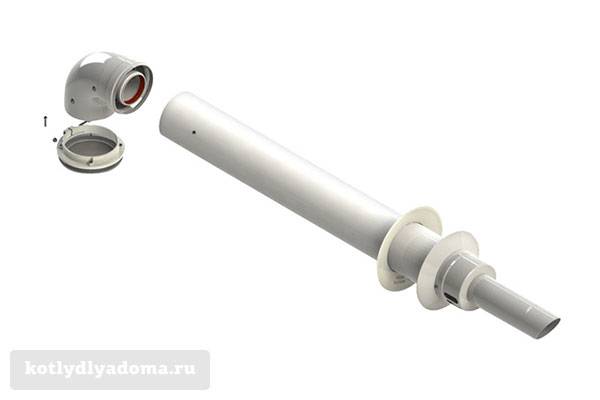

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

• Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
• Количество поворотных муфт на участке не должно превышать 2 шт.
• Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

• Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
  Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) .
• Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
  В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком

Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины

Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
Места стыков качественно обработать огнеупорным герметиком.
После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

Преимущества и недостатки коаксиальных дымоходов

Суммарная оценка приведённой информации позволяет отметить следующие плюсы:

1. Это изделие заменяет приточную трубу и классический дымоход. Его применение существенно снижает себестоимость проекта с учётом компонентов альтернативных конструкций, сложности монтажа.
2. Коаксиальный дымоход для газового котла качественно удаляет вредные вещества и не загрязняет воздух в комнате.
3. Его применение позволяет уменьшить интенсивность проветривания при сохранении комфортных и здоровых условий. В таком режиме уменьшаются эксплуатационные затраты.
4. КПД также увеличивает входной нагрев и рациональное использование тепла выходящих газов.
5. При правильной установке на такой дымоход не влияет ветер, иные особенности погоды.
6. Охлаждение внешней части улучшает характеристики пожарной безопасности.

К сведению! При необходимости не слишком трудно выполнить квалифицированный монтаж коаксиального дымохода газового котла своими руками. Затраты на замену, если возникнет такая необходимость, не будут чрезмерными.

Недостатки перечислены в следующем списке:

1. Такой дымоход подходит идеально только для конденсационного котла и других моделей отопительного оборудования с закрытой топкой.
2. В сравнении с обычной трубой, двойная конструкция дороже. Но небольшая длина и простой монтаж обеспечат приемлемую стоимость проекта.
3. Коаксиальные устройства за счёт разницы температур в рабочих протоках активизируют образование конденсата. Приходится устанавливать оптимальный угол наклона в определённую сторону, устанавливать защиту от образования льда.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Частые ошибки и рекомендации

Ошибки встречаются нередко. К сожалению, мастера не придают значения мелочам, а таковых в системах дымоудаления котельных нет. Вот только часто встречаемые ошибки, а также рекомендации от специалистов:

• неправильно выбраны параметры дымоотводящей трубы;
• количество поворотов более трех;
• есть длинные горизонтальные участки;
• не проведено утепление на участках, которые проходят по улице или в неотапливаемых помещениях;
• длина дымохода значительная, что создает обратную тягу за счет сильного порыва ветра;
• отклонение верхней части дымохода от вертикали;
• большое сечение дымоходной трубы, за счет чего быстро остывают топочные газы, отсюда снижение тяги;
• подключение вентилятора в газовых котлах с принудительным дымоудалением должно строго проводиться по рекомендациям производителя с учетом параметров самой системы;
• строго придерживаться требований пожарной безопасности.

И еще один вопрос, который волнует владельцев частных домов, как правильно вывести систему за пределы здания. В принципе, на этот вопрос ответ был дан в разделе устройство дымоходов. Конечно, все будет зависеть, какой конструкции труба используется. Если это коаксиальный дымоход, тогда установка проводится горизонтально, все остальные вертикально.

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.

Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

• внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
• наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
