Характеристики трубок для кондиционера и их изготовление

Оборудование для пайки

Процедура спайки медных труб может быть выполнена посредством различного инструмента. Он делится на две группы:

1. Газовые горелки.
2. Электропаяльники.

Первый вариант считается традиционным и наиболее популярным. Использование газовых горелок экономное и удобное. Данный вид оборудования подходит для выполнения больших объемов работ. Инструмент может использовать как в бытовых, так и в промышленных целях. Газовые горелки применяются как для высокотемпературной пайки, так и для низкотемпературной. Рассматриваемый инструмент бывает ручным и профессиональным.

Наиболее популярным представителем первой разновидности является Rothenberger SUPER FIRE 3. Прибор оснащен пьезоподжигом и предохраняющим клапаном. Он позволяет выполнять спайку элементов трубопровода диаметров до тридцати пяти миллиметров. То есть, это устройство подойдет не только для монтажа трубок кондиционера, но и для прокладки систем водоснабжения.

Для труб с сечением до двадцати восьми миллиметров нужно использовать мягкий припой. Остальные изделия стыкуются посредством применения твердого припоя.

Среди качественных ручных горелок также следует выделить устройства итальянской компании Kemper. Она стоит дешевле приборов предыдущего производителя. При этом обладает достойным функционалом и высокой надежностью.

Наборы для пайки медных конструкций тайваньского производства также заслуживают внимания. Хорошим примером качественной ручной горелки служит модель DAYREX-22. Она разработана для работы как в низкотемпературном, так и в высокотемпературном режиме.

Лидером на рынке электрических приборов для спайки медных трубопроводов считается немецкая компания Rothenberger. Она выпускает полный спектр оборудования для стыковки рассматриваемых конструкций. Модель Rotherm 2000 является наиболее удачной и популярной среди потребителей. Ее мощность составляет две тысячи ватт. Прибор работает от сети 230 вольт. Масса электропаяльника равняется десяти с половиной килограммам.

Благодаря высоким показателям мощности Rotherm 2000 применяется как для высокотемпературной, так и для низкотемпературной пайки. Прибор отлично подходит для эксплуатации в тех случаях, когда недопустимо использовать газовые горелки. Он мобильный и абсолютно безопасный в эксплуатации.

Конструкция прибора включает в себе автоматическую систему отключения. Нержавейка на рычагах клещей защищает рукоятки от перегрева. Длинный провод позволяет работать в труднодоступных местах. Благодаря легкому весу электропаяльник можно оперативно перевозить на разные объекты. Это профессиональный инструмент, который позволяет справляться с пайкой медных труб аккуратно и надежно. В комплект оборудования входят приспособления для очистки и припой. Применять электропаяльники, произведенные компанией Rothenberger не только выгодно, но и очень удобно.

Смотреть видео:

Физико-механические свойства медной трубы для кондиционеров

Медная труба отличается следующими физико-химическими свойствами:

• устойчивость к коррозии;
• химическая инертность;
• пластичность;
• устойчивость к перепадам температуры;
• бактерицидность;
• относительно небольшая масса.

При контакте с воздухом на поверхности меди образуется прочная оксидная пленка, которая защищает металл от коррозии.

Очень интересны и необычны бактерицидные свойства меди. Научно доказано ее губительное влияние на золотистый стафилококк и вирусы гриппа.

Однако с учетом технологических особенностей климатической техники главную роль все же играют такие свойства меди, как механическая прочность и пластичность.

Медь: описание металла

Медь является довольно эластичным и при этом очень прочным металлом. Медная трубка благодаря своей пластичности даже при пониженных температурах может выдерживать механические удары и перегибы. Материал не подвергается коррозийным процессам и является химически инертным. Медный шланг хуже стального по прочности, но лучше, если сравнивать его с пластиковым. При этом у меди хорошая электро- и теплопроводность, а также стенки этих изделий можно изготовить максимально тонкими.

Чаще всего любые пластиковые системы трубопроводов можно заменить на медные трубки, однако повсеместное использование меди ограничивается за счет ее стоимости, а также монтаж этих изделий по сравнению с пластиковыми является более сложным.

Медную трубу часто выбирают при производстве и установке холодильного оборудования, домашней электротехники, отопительных систем. В настоящее время широкое распространение получила медная труба для кондиционеров — более компактных и надежных трубопроводов пока еще не создали.

Алюминиевая труба для монтажа кондиционеров

Во время монтажа рекомендуется:

• перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
• защищать от взаимодействия с окружающей средой места соединений;
• зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
• основательно уплотнять соединения двух металлов;
• в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
• при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).

Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.

Монтаж медных труб для кондиционеров

Монтаж трубопроводов между внешним и наружным блоками кондиционера вполне выполним своими руками. Если вы приобрели отожженные трубы нужной длины, то монтаж проводится без применения сварки.

Необходимые инструменты и материалы

Для монтажа медных трубок Вам понадобятся:

труборез для медных труб или ножовка по металлу;

развальцовка;

• напильник, наждачная бумага;
• лента ФУМ;
• ключи гаечные и ключ газовый;
• ветошь.
• не лишним окажется трубогиб – он позволит аккуратно согнуть трубы без складок и деформаций.

Меры предосторожности

При работе по резке и зачистке медных изделий обязательно наденьте защитные очки.

Перед заправкой кондиционера фреоном обязательно следует проверить работу системы, заполненной воздухом. Стыки обмазывают мыльной пеной, включают кондиционер и дают поработать несколько минут – утечку будет видно.

Ход работ

Работы проводят после установки кондиционера. Сначала тщательно вымеряют расстояние от внешнего до внутреннего блока. Трубу обрезают с большим запасом по длине. Теплоизолированные изделия очищают на концах от утеплителя. На неутепленные трубы надевают изоляцию.

Затем тщательно зачищают концы труб от заусенцев. Надевают накидные гайки с резьбой так, чтобы резьба была вровень с концом заготовки. Развальцовывают с помощью специального приспособления – развальцовки. Производить эту работу необходимо аккуратно – нельзя, чтобы на трубках образовывались трещинки, волны и складочки. В результате получится надежное герметичное соединение гайки с трубкой.

Крепят трубопровод к штуцеру наружного блока с помощью гайки. Нельзя сильно зажимать соединение – можно повредить трубку.

Затем трубопроводы размещают внутри комнаты, подвешивают на кронштейнах. Трубки для кондиционеров гибкие, их можно согнуть при необходимости просто вручную. С помощью трубогиба повороты будут более аккуратные.

Затем необходимо повторить все операции (резку, зачистку от заусенцев, развальцовку) и закрепить трубопровод на внутреннем блоке.

Особенности монтажа

Трубки необходимо утеплять – для этого существуют всевозможные готовые чехлы из вспененного полиуретана или полиэтилена, иногда с покрытием слоем фольги. На неутепленной трубе будет оседать и капать на мебель конденсат. Если длина коммуникации больше полуметра, то необходимо установить специальные крепления.

Изоляция для медных труб кондиционирования — Трубы и сантехника

Медная труба для кондиционеров самый лучший вариант, поскольку отличается долговечностью и стойкостью к агрессивному воздействию внешних факторов. Кроме этого, к преимуществам таких изделий относится высокая прочность, а также устойчивость к коррозии.

Небольшой вес, способность выдержать различную температурную нагрузку и высокое давление – еще несколько плюсов данного элемента. Немаловажен и ассортимент таких труб, разнообразие которого позволяет подобрать оптимальный диаметр в каждом конкретном случае.

Изоляция медных трубок

Иногда требуется исключение риска замерзания/перегрева газа или жидкости, транспортируемой по медным трубкам. Тогда обеспечивается их дополнительная защита посредством изолирующего материала, в который и помещается изделие. Таким образом, предотвращается образование конденсата в критических объемах.

Изоляция – защитный канал в виде черного трубчатого элемента, размер которого в длину составляет порядка двух метров. Изготавливается он из специального полиэтилена или вспененного непористого каучука.

Особенно это впечатляет, если сравнить теплопроводность этого металла и изоляции, которая равняется 0,394 кВт/(м*К) и 36 мВт/(м*К) соответственно.

Труба медная в изоляции для кондиционеров позволяет снизить расход рабочего вещества, а значит, и электроэнергии. В то же время медь с тонкими стенами, незащищенная таким каналом существенно теряет температуру.

Трубки из меди: преимущества, установка

Широкое применение таких элементов оправдано рядом преимуществ, в числе которых:

• повышенная прочность;
• маленький вес (благодаря этому упрощается процесс прокладки, перемещения и установки труб);
• устойчивость к ржавлению;
• гибкость и пластичность (характерны для отожженных изделий);
• антибактериальные свойства;
• гладкость внутренней поверхности;
• устойчивость к воздействию УФ лучей;
• большой эксплуатационный срок, измеряемый десятилетиями;
• способность выдержать значительные температурные нагрузки, внутреннее давление и вибрацию;
• простой монтаж;
• легкая обработка без деформации с сохранением первичных сечений.

Процесс монтажа осуществляется без применения устройств резки металла, так как попавшая в охладительную систему стружка может стать причиной выхода оборудования из строя. В связи с этим основными способами монтажа таких труб для кондиционеров является пайка и использование фитингов.

Учитывая низкую температуру плавления припоя, соединение элементов можно проводить с помощью простой газовой горелки. Но капиллярный высокотемпературный метод позволяет исключить вероятность утечки рабочего вещества, поэтому эта пайка является более надежной.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

• Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится – 99,9% – гарантируется; а на долю фосфора – в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
• Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
• Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
• Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.

Особенности

Медь является оптимальным материалом для изготовления труб, ведь этот металл является самым устойчивым к процессу коррозии. Обычно этот элемент нужно приобретать самостоятельно, потому что он редко входит в готовый набор. Широкий ассортимент этих изделий позволит без проблем подобрать наиболее подходящий вариант.

Медная труба обладает способностью выдерживать большое давление, а соответственно, прочностью и пластичностью. Также медь устойчива к колебаниям температур, воздействию кислорода, солнечных лучей и не вступает в реакцию со многими хладагентами. А в результате взаимодействия с хлором, который содержится в хладагентах, сразу после начала эксплуатации на внутренней части трубы образуется защитный слой.

Небольшой вес данной детали способствует более легкому монтажу и эксплуатации. Меди существует более 20 разновидностей, но в любом случае она обладает целым рядом преимуществ перед алюминием или пластиком, несмотря на более высокую цену. Срок службы изделий достигает 100 лет, значит, использование таких труб очень быстро окупается.

Эстетичность – тоже их значимое преимущество

Стоит обратить внимание, что на концах готовых труб находятся заглушки, которые предотвращают воздействие пыли, насекомых и всего того, что может помешать правильной работе

Трубы производятся двух основных видов:

• отожженные (мягкие);
• неотожжённые (твёрдые).

Первые отличаются достаточно большой гибкостью и низкой склонностью к деформациям. Для кондиционеров используют именно отожженнные модели, потому что они более эластичны и просты в монтаже.

Процесс проведения работ

Как правило, в кондиционерах зачастую используются трубы на 12 мм (другой популярный размер — 9 мм). Вначале замерьте расстояние между двумя блоками. Изделие всегда обрезают с некоторым запасом. На концах утепленных трубопроводов удаляется теплоизоляция.

После этого хорошо очищают торцы от заусенцев. Фиксируют гайки с резьбой таким образом, чтобы она находилась в уровень с окончанием заготовки. Развальцовывают при помощи специального устройства. Закрепляют трубу к штуцеру внешнего блока при помощи гайки. Запрещается очень прочно прижимать соединение — так как это может вызвать повреждение трубки.

Затем трубы размещают в помещении, устанавливают на опоры. Трубопровод для климатического оборудования довольно эластичный, он с легкостью гнется руками. При помощи трубогиба изгибы получаются аккуратней. Далее нужно повторить все манипуляции (обрезку, очистку, развальцовку) и зафиксировать трубку на внутреннем блоке.

Преимущества и установка изделий

Медные элементы, используемые в системах кондиционирования, характеризуются такими преимуществами:

• повышенные прочностные свойства;
• устойчивость к появлению коррозии;
• небольшой вес, который облегчает прокладку, транспортировку и монтаж изделий;
• высокая гибкость и пластичность отожженных трубок;
• очень гладкая внутренняя поверхность;
• антибактериальные свойства;
• способность выдерживать значительное внутреннее давление, вибрационные нагрузки и температурные колебания;
• устойчивость к ультрафиолету;
• эксплуатационный срок – несколько десятков лет;
• простой монтажный процесс.

Кроме того, такие конструкции легко обрабатываются без возможных деформаций с сохранностью изначальных показателей сечений. При установке обычно не применяются инструменты для резки металлических элементов, поскольку стружка, которая образуется при распиле, может попасть в систему охлаждения и вывести оборудование из строя. По этой причине для крепления деталей применимы 2 основных метода:

• пайка;
• фитингами.

Соединять трубы можно методом пайки или при помощи пресс-фитингов и специальных клещей

Поскольку припой имеет низкую температуру плавления, то при стыковке медных элементов можно обходиться простой газовой горелкой. Однако, с целью исключения риска утечки хладагента в климатическом оборудовании, лучше применять капиллярную высокотемпературную методику. Такая пайка более надежна.

Трубки для систем кондиционирования

Медь не вступает в реакцию с хладагентом

При проведении работ, связанных с установкой климатического оборудования, возникает необходимость создания коммуникаций, предназначенных для транспортировки хладагента от одного блока к другому. Чаще всего используют медные трубки для кондиционеров.

Применение меди обусловлено набором положительных качеств, которые оставляют далеко позади алюминий, сталь или пластмассу:

• химическая инертность по отношению к хладагентам (фреон, хладон и др.), используемым в системах кондиционирования;
• высокая температура плавления (+1083°С) и теплопроводность (400 Вт/м*К);
• минимальное содержание в химическом составе потенциально опасных для человека примесей;
• высокие антикоррозионные свойства наружных и внутренних поверхностей труб, которые обеспечиваются за счет появления стойкой оксидной пленки;
• минимальная шероховатость внутренних поверхностей;
• термоустойчивость, пластичность, газонепроницаемость и др.

Промышленные предприятия производят трубки для кондиционеров из меди марки М1р ТУ 184450-106-181-2006, руководствуясь при этом положениями ГОСТ 617-2006.

Разновидности медных трубок

Отожженная труба способна выдерживать любое давление

Для работы в составе систем кондиционирования используются медные трубки 2 видов:

• неотожженные, обладающие повышенной прочностью;
• отожженные, отличающиеся большей пластичностью.

Для того чтобы придать им высокую пластичность, трубки дополнительно подвергают одному из видов термообработки — отжигу.

Сравнительные характеристики трубок приведены в таблице.

Параметры	Отожженные	Неотожженные
Прочность, кПа	210000…220000	280000…300000
Разрывное удлинение, %	50…60	10…15

Как правило, медные трубки, предназначенные для транспортировки хладагента, в комплект поставки кондиционера не входят и их приходится заказывать отдельно. При этом:

• неотожженные — поставляются в виде мерных отрезков (прутков), имеющих длину не более 5 м. Для того, чтобы избежать попадания внутрь трубок частиц пыли и инородных предметов, их торцы закрываются заглушками.
• отожженные, длина которых составляет 15…50 м — поставляются в бухтах, упакованных в полиэтиленовые пакеты.

Встречаются также трубки, дополнительно изолированные «чехлами», изготовленными из полиэтилена или вспененного непористого каучука. Делают это для того, чтобы исключить возможность потерь температуры в магистралях, смонтированных из тонкостенных труб.

При обустройстве систем кондиционирования чаще используют медные трубы отожженного типа. Связано это с тем, что они позволяют монтировать трубопроводы самой сложной формы. Такие трубы легко гнутся под любым углом, не изменяя при этом своей формы. При развальцовке в местах стыка легко получить герметичные соединения.

Ассортимент медных трубок

Подбирая необходимые материалы для трубопроводов, связывающих отдельные узлы кондиционеров между собой, особое внимание обращают на диаметр медных трубок. От его величины зависит не только скорость циркуляции хладагента между блоками, но и величина потерь давления в конечных устройствах, которые охлаждают воздух

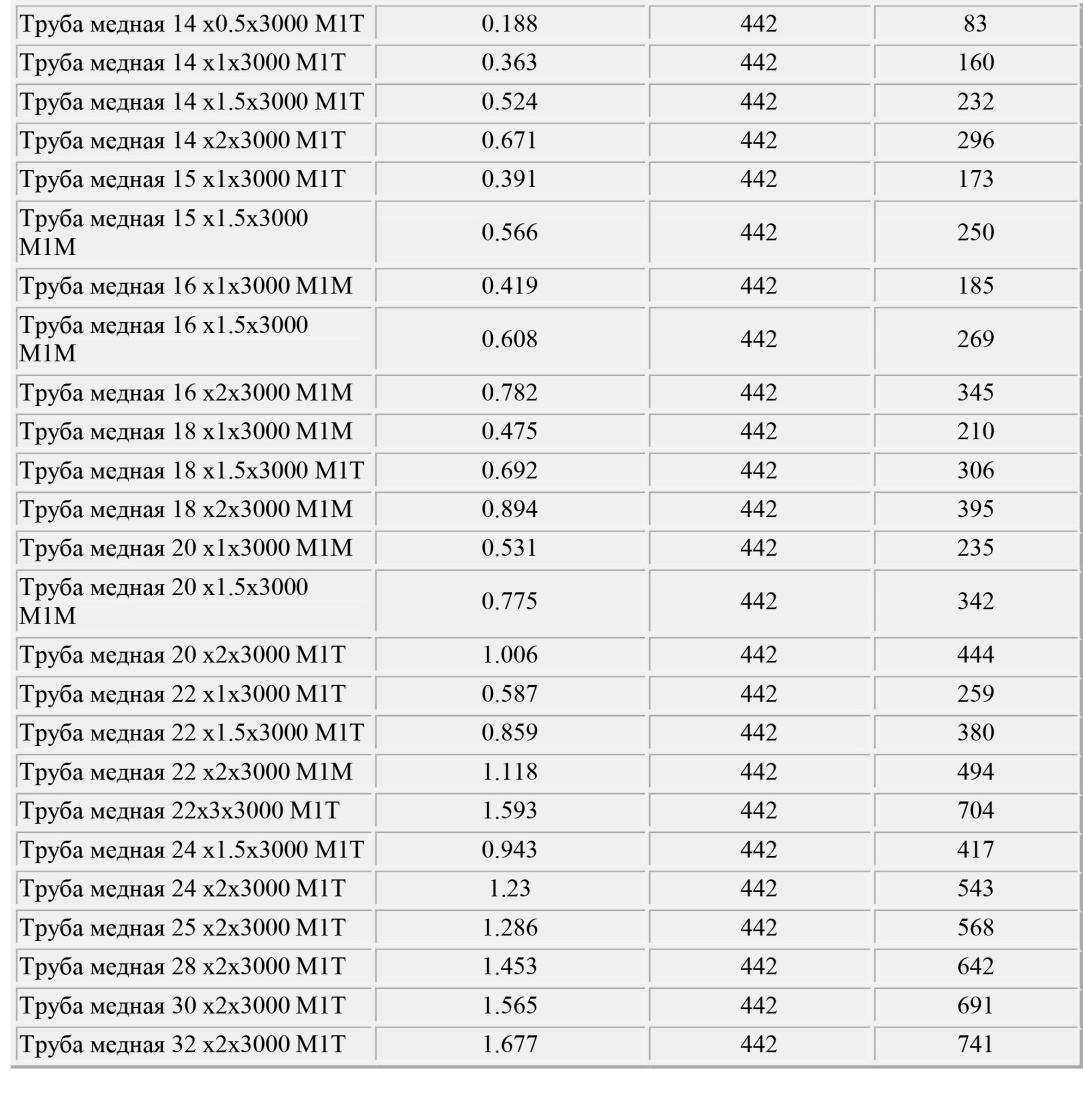

Номенклатура выпускаемых медных труб отличается большим разнообразием, но при формировании трубопроводов для климатического оборудования, как правило, используют определенные типоразмеры. При этом толщина их стенок редко превышает 0,7 мм.

Диаметр труб выбирают исходя из мощности кондиционера — чем выше мощность, тем больше диаметр. Чаще всего используют медные трубки для кондиционеров, диаметры которых приведены в таблице.

Диаметр медных трубок для кондиционеров
мм	дюйм
6,35	1/4
9,52	3/8
12,7	1/2
15,88	5/8
19,05	3/4

Подбирая размеры медных трубок для кондиционеров, нужно помнить о том, что их блоки связываются между собой двумя трубопроводами:

• газовым, который служит для подачи газообразного вещества от компрессора к конденсатору и от испарителя к компрессору;
• жидкостным, с помощью которой жидкое вещество подается от конденсатора к испарителю.

При этом диаметр трубок газовой магистрали должен быть больше, чем у жидкостной.

Что касается их длины, все зависит от расстояния между блоками кондиционера. Как правило, устанавливая единичный кондиционер, используют мерные отрезки трубок длиной от 2 до 5 м. Если же монтируется большая система кондиционирования, целесообразнее приобретать трубки в бухтах.

Дренажная труба для кондиционера: виды, размеры и цена

В последнее время кондиционеры стали чуть ли не обязательной деталью обустройства любой квартиры или частного дома. Чтобы кондиционер выполнял возложенные на него функции на отлично, нужно правильно его установить, соблюдая все нюансы и требования ГОСТа. Следует позаботиться и о дренаже климатической установки, ведь в противном случае, под ней будет постоянно собираться конденсат. Проблема в том, что не во всех системах установлена система дренажа. Ее приходится продумывать самостоятельно: потребуется насос и дренажная труба для кондиционера. О последней детали мы поговорим более подробно.

Пайка алюминия

Заинтересованность производителей в разработке и применении алюминиевых сплавов делает их все более популярными. Благодаря быстрому образованию на поверхности алюминия оксидной пленки, поверхность металла хорошо защищена от воздействия внешней среды. При этом такая пленка не дает возможность сделать хорошее паяное соединение. Решить проблему можно с помощью флюсов.

На производстве активно используется технология пайки алюминия с применением припоев и флюсов компании Castolin, лидера в своей области.

Компанией были разработаны припои и флюсы, применяемые для спаивания меди и алюминия в двух режимах:

• высокотемпературный (твердая пайка);
• низкотемпературный (мягкая пайка).

Припои Castolin пригодны для пайки алюминия и меди, что особенно важно при монтаже систем кондиционирования с использованием алюминиевых трубок для подачи хладагента. При этом швы получаются гладкими, плотными

Эти припои подходят и для спайки алюминиевых труб, которые внутри покрыты медью.

В состав некоторых припоев входит большое количество алюминия. Это позволяет спайке приблизиться по своим характеристикам к основному металлу, увеличивает показатель ее прочности. Температура в процессе пайки достигает 440⁰ – 470⁰ С, при этом удается избежать перегрева алюминия и достичь хорошего качества.

Для очистки поверхности алюминия от оксидной пленки, загрязнений, для обеспечения хорошей смачиваемости, растекания припоя применяют химически активные вещества – флюсы. Без них хорошая качественная спайка невозможна.

Традиционно для производства трубок транспортировки хладагента в криогенном оборудовании используется медь. Только в последнее время ее стали заменять алюминием с целью снизить затраты на монтаж и установку. Использование алюминиевых трубок в кондиционерах позволяет значительно уменьшить материальную стоимость без потери качества благодаря современным технологическим решениям.

Физические характеристики

В продаже есть большой выбор различных мягких труб из меди. Поставляются они в бухтах. Их ключевым параметром является диаметр. Его размер напрямую влияет на скорость циркуляции хладагента в трубопроводе. Правильный подбор конструкций по диаметру позволит снизить величину потерь давления в системе кондиционирования.

На рынке представлена трубная продукция из меди с показателем сечения от шести до ста миллиметров.
Для обустройства трассы кондиционера, как правило, применяют такие варианты:

Диаметры в миллиметрах	В дюймовом выражении
6.35	1/4
9.52	3/8
12.70	1/2
15.88	5/8
19.05	3/4

Чтобы правильно подобрать изделие по диаметру нужно учитывать мощность кондиционера. Объем хладагента, проходящего через трассу, напрямую зависит от нее. Чем больше мощность агрегата, тем значительнее будет количество охлаждающей жидкости в системе. Чтобы такая система функционировала качественно нужно использовать для обустройства трубопровода изделия большего сечения.

Минимальная толщина медной трубки для кондиционеров равна 0.7 мм. Длина конструкций бывает разной. У изделий наиболее популярных производителей размер труб не превышает двух метров. Продаются они в бухтах длиной до пятидесяти метров. Каждый двухметровый отрезок оснащен специальными пластиковыми заглушками. Они вставляются в оба конца трубки, обеспечивая защиту от попадания грязи и влаги.

Дренажная труба для кондиционера

гофрированная дренажная труба

Как уже говорилось, для слива конденсата кондиционера необходима установка дренажного трубопровода, который в основном делают из гофрированной снаружи полипропиленовой или полистироловой трубки. Слив организуют несколькими способами:

• на улицу;
• в канализацию;
• самотеком в специальную емкость.

Чтобы дренажная труба для кондиционера служила долго, и на ее поверхности не образовывалось подъемов или провисаний, необходимо подбирать подходящую пропускную способность, а уклон прокладывания должен составлять не более 1%. Если это невозможно, используют дренажную помпу.

вывод дренажа на улицу

В распределительной системе дренажные шланги стараются обеспечить максимальной герметичностью при соединении, чтобы исключить повышение влажности внутри помещения, которая заставляет работать прибор в усиленном режиме и существенно снижает энергоэффективность.

Внутри комнаты дренажные трубки для кондиционеров убирают в декоративный короб вместе с остальными коммуникациями. Короб идет по стене и выходит на улицу, куда как раз и будет происходить отвод лишней жидкости из системы.

Если кондиционер будет работать зимой, то для прогрева дренажного шланга устанавливают обогревательный кабель соответствующей мощности или электрический обогреватель, который не дает замерзнуть выходящей из трубы влаге.

Виды медных труб: неотожженные и отожженные

Существует 2 типа труб из меди, которые отличаются по способу производства.

Первые — неотожженные. Их изготавливают без какой-либо дальнейшей обработки.

Вторые — отожженнные. После формовки их подвергают дополнительному термическому воздействию. Трубы отжигают до температуры 700 °C, а затем последовательно медленно охлаждают.

После отжига медь становится более пластичной. Ее способность к удлинению возрастает по сравнению с неотожженным металлом с 6−15 до 50−60 % − минимум в 4 раза. Именно такие трубы применяют в системах кондиционирования, потому что они идеальны для процесса циркуляции хладагента, который в производственном цикле несколько раз меняет агрегатное состояние с изменением объема.

Как подсоединить медную трубу к кондиционеру

Подсоединение медной трубы к кондиционеру выполняется по алгоритму, который не отличается особой сложностью. Необходимо:

1. Выбрать подходящее сечение трубы (зависит от производительности кондиционера).
2. Рассчитать длину магистрали.
3. Отрезать трубу необходимой длины от бухты или соединить несколько отрезков.
4. Развальцевать края трубопровода.
5. Подсоединить трубы к блокам кондиционера и зафиксировать накидными гайками.

Резать трубу можно только специальным приспособлением — труборезом, но никак не ножовкой по металлу, так как стружка, попавшая внутрь магистрали, гарантированно приведет к выходу кондиционера из строя. Для соединения отрезков лучше применять пайку, но использование фитингов также допустимо.

Правильный выбор диаметра трубопровода и соблюдение технологии монтажа коммуникаций гарантируют работоспособность системы кондиционирования, но только при условии, что применяется качественная медная труба.

«Новаметалл Трейд» — один из ведущих производителей металлопроката и металлических изделий в России. На рынке с 2010 года.

В статье использованы изображения из Яндекс.Картинок.

Технические характеристики, диаметр и размеры труб

Медные трубы для кондиционирования подбирают по сечению. От их диаметра зависит скорость циркуляции хладагента. Помимо этого при правильно подобранном сечении исключена вероятность падения давления в блоках климатического оборудования.

Трубки из меди могут иметь диаметр в пределах 6-26,7 мм. В этом промежутке умещается 26 типоразмеров. Для использования в системах кондиционирования подходят следующие трубы – 19,05 мм, 6,35 мм, 12,7, а также 15,88 и 9,52 мм. Обычно сечение обозначают в дюймах, что соответственно равно ½, ¼, ¾, 5/8 и 3/8 дюйма. Оптимальная толщина стенки трубопровода равна 0,7 мм, но в принципе этот параметр может находиться в пределах 0,5-3 мм. Трубопроводы продают отрезками по 2 метра либо в бухтах по 50, 25 или 15 метров.

Точное сечение и протяженность трубопровода зависит от конструктивных особенностей кондиционера, наличия в нем штуцеров и патрубков определенного диаметра, а также нюансов расположения внешнего и внутреннего блока. Обычно используют трубки сечением 6-16 мм.

Изоляция медных труб

В продаже есть медные магистрали в изоляции. Защитный слой не позволит циркулирующему хладагенту перегреться или замерзнуть при определенных условиях эксплуатации.

Защитный слой делают из вспененного каучука или особого вида полиэтилена. Это полая трубка длиной около двух метров. Материал можно эксплуатировать в температурном диапазоне -150°С…+150°С. Поскольку теплопроводность меди составляет 0,394 кВт/мК, а этот же параметр изоляционного покрытия равен всего 36 мВт/мК, защитный слой способствует сохранению температуры теплоносителя.

Благодаря использованию изолированных фреоновых магистралей существенно снижается расход хладагента, а это влечет за собой уменьшение потребления электроэнергии. Тонкие медные стенки трубопроводов не могут настолько хорошо препятствовать теплопотерям, как изоляция.

Преимущества и недостатки медных труб кондиционеров

Фреоновые магистрали из меди имеют множество положительных качеств:

1. Устойчивость к коррозии и повышенная прочностью – главные плюсы материала.
2. Транспортировка и прокладка трубопровода проходят просто и быстро из-за малого веса элемента.
3. Пластичность и гибкость отожженных труб являются неоспоримым преимуществом.
4. Также не малое значение имеют антибактериальные характеристики металла.
5. Гладкая внутренняя поверхность магистрали надежно защищает от появления засоров.
6. Материал с легкостью переносит перепады температуры и ее предельные значения, повышенное давление и вибрационные воздействия.
7. Медь устойчива к воздействию ультрафиолетовых лучей и не меняет свои технические характеристики.
8. Трубы легко резать, сохраняя первоначальный просвет магистрали.

Поскольку при резке медной трубки традиционным способом образуется стружка, которая может попасть в трубопровод и вывести из строя климатическое оборудование, не используют обычные инструменты для резки. Для соединения отдельных элементов применяют пайку или фитинги.

Из-за низкой температуры плавления припоя при соединении медных трубопроводов используют обычную газовую горелку. Чтобы исключить вероятность утечки фреона лучше выбрать капиллярную методику в условиях высокой температуры.
