Сооружение сливной ямы
Если грунт на участке прочный и, при этом, обладает отличными фильтрующими свойствами, то строительство ямы заключается в копке котлована и сооружении дренирующего слоя из щебня или гравия.
Однако такие идеальные условия встречаются крайне редко. Как правило, хорошо дренирующие грунты имеют свойства осыпаться, поэтому при строительстве ямы нужно предусмотреть укрепление ее стенок. Варианты материалов, которые можно использовать для выкладывания стен ямы:
- Кирпич влагостойкий (керамический).
- Листы шифера.
- Кольца из железобетона колодезные.
Можно использовать и подручные материалы:
- Старые автопокрышки со срезанным с одной из сторон ободом.
- Бочки из пластика или металла. У таких бочек удаляют дно, а в их нижней части сооружают отверстия для прохода воды.
Этапы монтажа

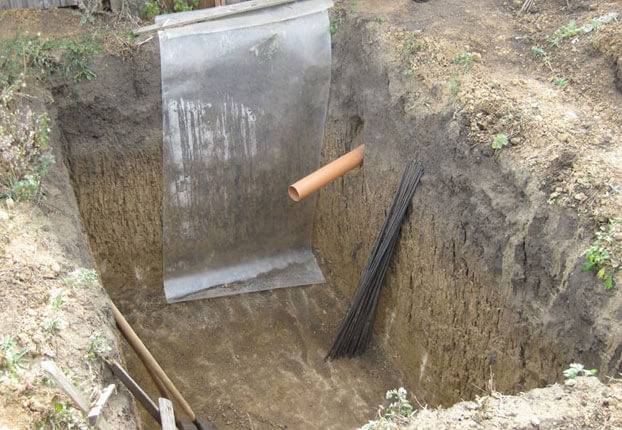

- Первый и самый трудоемкий этап строительства – подготовка котлована для устройства ямы и траншеи для прокладки трубы. Вынутый грунт следует либо раскидать по участку (если это качественная почва), либо вывезти за его пределы.
- При строительстве кирпичного резервуара, стенки кладут толщиной в полкирпича – это позволяет экономить материл. В рядах кирпичной кладки делают пятисантиметровые промежутки для дренирования жидкости.
После завершения процесса укрепления стенок ямы, следует начать формирование дренажного слоя на дне. Для этого в яму насыпают песок и щебень, толщина слоя – не менее 20 см.
- Укрепление стенок котлована завершают на расстоянии 40см от поверхности земли. На этом уровне следует устроить перекрытие – положить готовую железобетонную плиту или выполнить заливку раствора по построенной заранее опалубке.
- В перекрытие следует предусмотреть отверстие, которое будет использоваться для контроля наполнения ямы стоками, а при необходимости – для откачки воды. Отверстие закрывают надежным люком. После этого сливная яма в бане готова.

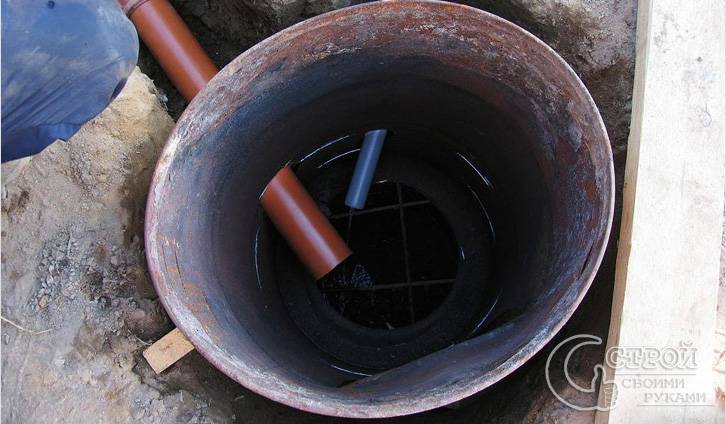

Вариант строительства сливной ямы из бочек
Если баня будет использоваться 1-2 раза в неделю и в ней не планируется установка унитаза, то достаточно быстро и просто может быть сооружена сливная яма для бани своими руками из пластиковых бочек. Применять металлические бочки не рекомендуется из-за их склонности к коррозии. Построить сливную яму для бани из бочек можно двумя способами. Вариант первый:
- подготавливаем котлован;
- на дне формируем фильтрующий слой, насыпая щебень высотой 40 см;
- на подготовленный фильтрующий слой устанавливается бочка без дна и перфорированными в нижней трети высоты стенками;
- к бочке присоединяется сливная труба, идущая с наклоном из бани;
- котлован должен быть больше бочки, после её установки со всех сторон должно остаться около 10 см свободного пространства, которое нужно засыпать мелким щебнем, смешанным с песком.
Второй вариант более сложный, для строительства сливной ямы потребуется две бочки. Вторую устанавливают ниже первой на 200 мм. Бочки соединяют при помощи системы перелива.
Такая сливная яма работает по принципу септика. Первая бочка герметична, в ней оседает твердый осадок. Вторая бочка дренирующая, как сделать этот вариант, описано выше. Отвод воды из второй бочки может быть организован в дренирующие канавы.
При строительстве бани следует предусмотреть систему отведения использованной воды. Недорогой и практичный вариант утилизации стоков — сливная яма для бани. Построить это сооружение можно самостоятельно, не привлекая бригады строителей, поскольку в его конструкции нет ничего сложного.
Варианты обустройства гидрозатвора
Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.
Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.
Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов
Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.
Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.
«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы
Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.
За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.
Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм
Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.
Как подобрать место для сливной ямы?
Бессмысленно проводить устройство водного стока из бани в сливную яму в месте, в котором вода может сливаться в канаву. К примеру, если баня расположена между двумя сливными канавами, одна из которых является центральной, будет обеспечено постоянное поддержание ее в рабочем состоянии, очищение и углубление. Следить за состоянием такой канавы должно поручено садоводческому сантехнику. При таком устройстве слива труба выводится из бани прямо в канаву.
Подобные варианты слива воды в канаву из бани должны быть предусмотрены заранее, в процессе постройки самой бани при условии, что уровень грунтовых вод на территории участка высокий. Если же баня была построена не рядом с канавой, то необходимо заняться сооружением сливной ямы.
Возможно проведение слива воды в канаву на дачном участке из бани, а также из кухни дома. Для этого необходимо подсоединение к раковине сифона, при этом, гофр должен выводиться в ПВХ серую трубу для внутренней канализации, диаметр которой 50 мм под полом, после чего будет сделан выпуск в канаву из дома.
Основные способы
Существует несколько способов организации слива воды в бане, которые не очень затратны, достаточно эффективны и легко делаются своими руками:
- Организация сливной ямы или септика, который заполняют керамзитом, битым кирпичом, и т.д. Вода проходит очистку микроорганизмами, после чего ею можно поливать участок. Недостаток этого способа состоит в следующем: фильтрующие материалы засоряются и их необходимо менять или чистить, примерно раз в полгода.
- Соорудить колодец. Стоки, накапливающиеся в этом резервуаре, периодически выкачивают и вывозят. Кроме очевидного минуса – необходимости вызова ассенизаторов – есть еще несколько отрицательных моментов: во-первых, это необходимость организации доступа для машины-ассенизатора, и во-вторых, яму нужно организовывать в самой нижней точке участка. Такое сочетание требований часто сложно совместить.
- С использованием природной грунтовой фильтрации. Этот способ имеет как достоинства, так и недостатки. Главный недостаток – необходимо прокладывать трубы по территории участка. Отсюда вытекают два минуса: во-первых, большая стоимость, во-вторых, придется перерыть большую площадь, что вряд ли понравится тем, у кого участок давно распланирован и благоустроен. А теперь о достоинствах: вода распределяется по большой площади, нигде не застаивается, а потому и не возникают неприятные запахи, к тому же очищенными сточными водами из бани вы поливаете участок, т.е. экономите воду.

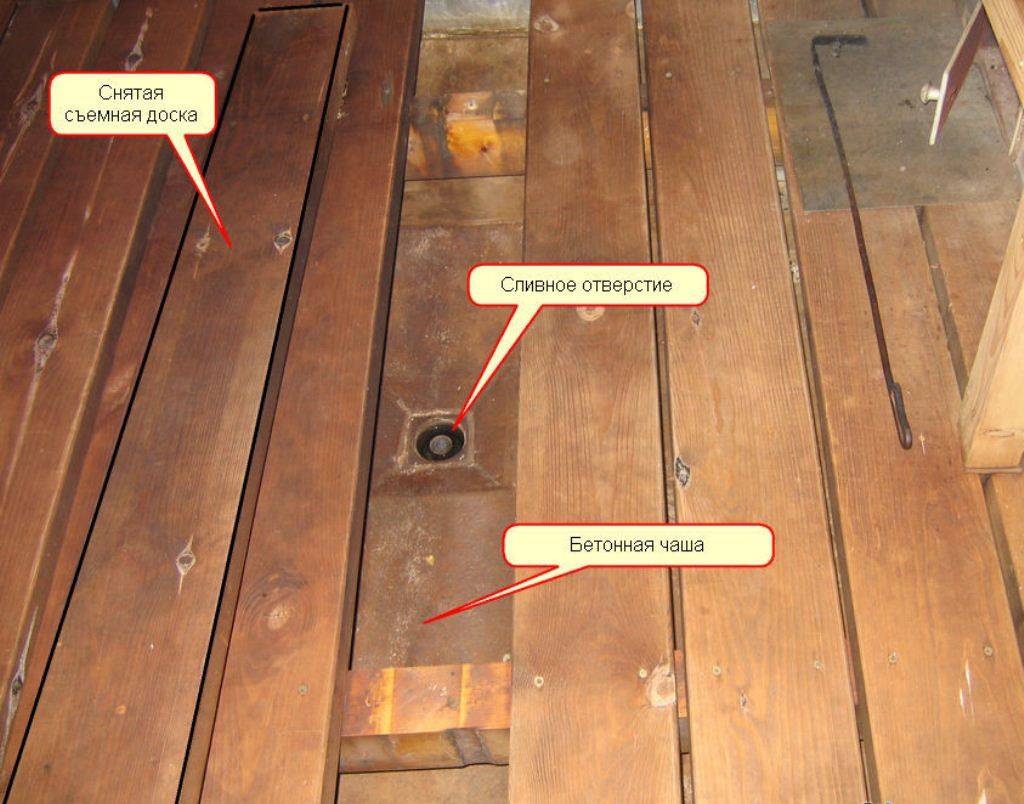

Как сделать слив в бане под полом

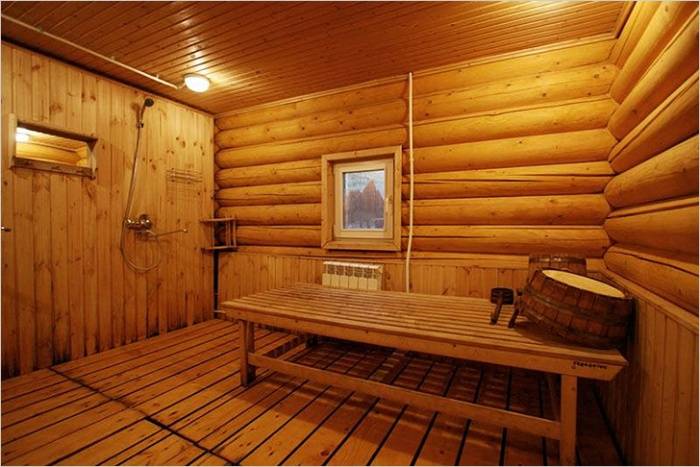

При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.
Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.
Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.
В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.
Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.
При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.
Интересно: если нет желания или возможности устраивать подушку по всей площади подполья, можно сделать более тонкий слой и выполнить траншею с большей глубиной в месте наиболее активного стока.
Обезвреживание осадков из септика
При самостоятельной вычистке сливной ямы и попытках размещения канализационного ила поверх грунта результат один – изобилие мух и инфекций среди домочадцев. Отбросы можно и необходимо преобразовывать в компост, полностью обеззаразив их от микробов.
Выбрав место – от дома 15 м, от колодца 25-30 м – нужно вырыть яму полуметровой глубины и необходимого размера. Ее котлован гидроизолируется мятой глиной 200-300 мм слоя, бетонируется или обкладывается кирпичом с выводом бортиков над поверхностью земли.
Бортики обязательны – собранные в компостной яме нечистоты не должны проникать в грунт и заражать его. Для полного исключения влагообмена, на стенки ямы наносится цементный раствор с последующим железнением. Полезно также битумом поверх промазать.
Дно компостной ямы присыпается 150 мм слоем торфа или сухой почвы, сверху помещаются отбросы. Нарастив слой канализационного ила до 250-300 мм нужно засыпать его 100-150 мм слоем торфа либо сухой почвы.
Выведя послойной укладкой компостную кучу на 1000 мм высоту над землей, требуется засыпать ее полностью землей или торфом 150-200 мм толщины и оставить на 8 месяцев для вызревания.
Если в процессе закладки компостной ямы пересыпать слои отбросов небольшим количеством золы и немного обливать водой, то компост созреет быстрее и в лучшем качестве.
Основные типы сливных ям
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
Цены на септики
септик
В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходит через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

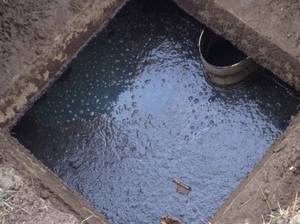

Выгребная яма для частного дома
Выгребная яма – гидроизолирующее сооружение, задача которого — сбор стоков и отходов канализации. Ее параметры определяются числом проживающих людей и объемом стоков.
На смену примитивным выгребным ямам без дна приходят герметичные конструкционные решения, обеспечивающие экологическую безопасность. Выбор места обусловлен соблюдением санитарных норм с учетом размещения автономной канализации для ее удобного обслуживания.
Варианты обустройства автономной системы
Поглощающая выгребная яма — это вырытый в земле резервуар, у которого есть только бетонные или выложенные из кирпича стены. Подходит при небольших объемах стоков — ориентировочно один кубометр в сутки.
При таком количестве жидкая составляющая отходов успевает пройти через почву, а тяжелые фракции оседают и затем перерабатываются бактериями. Спустя какое-то время яму чистят.
Герметичный тип выгребной ямы — идеальное решение. Конструкция позволяет долго накапливать отходы. Стенки котлована не сложно полностью выложить камнем, кирпичом или забетонировать. Альтернативный вариант — полимерные резервуары.
Дренаж
Дренажная яма делается на некотором расстоянии от первой, либо на одном основании и отделяется перегородкой. Она позволит гораздо реже вызывать ассенизаторскую машину. Суть дренажной ямы в том, что вода из основной, переливается в неё без густых составляющих, из-за которых происходит заиливание.
Схема дренажной канавы
Достигается эффект за счёт «Т»-образного устройства переливной трубы — жидкость забирается из средних слоёв ямы. Она должна располагаться ниже, чем труба из дома.
Для этой ямы допускается кладка кирпича с просветами, и устройство без бетонного основания – и вода просто впитывается в почву.
Итак, кирпичная яма для канализации, это отличное решение. На многом, при её устройстве, можно сэкономить, а кладку никто не будет видеть, а значит, это отличная возможность попрактиковаться начинающему каменщику.
Устройство выгребной системы своими руками
Существует два основных вида обустройства ямы:
- герметичная;
- обычная без дна.
Вариант обустройства канализации в загородном или частном доме определяется местонахождением территории, ежедневным количеством сточных вод и материальными возможностями владельца участка:
- если ежедневное количество сточных вод не более одного кубометра, возможно строительство простой системы без дна и без откачки. В яме этого вида стоки частично уходят в грунт, в котором очищаются анаэробными бактериями. Для примера этой выгребной ямы можно привести классический сельский туалет;
- при большом количестве сточных вод (более кубометра) требуется строительство герметичной конструкции, которую нужно время от времени откачивать.
Это требование объясняется тем, что при отсутствии днища в яме сточная вода проходит в грунт и ее очистка происходит микроорганизмами, находящимися в толще земли. Но их возможности по очистке не безграничны.
При больших количествах сточных вод микроорганизмы не справляются с очищением воды. В этом случае сточные воды начнут загрязнять прилегающий участок и возможно их прохождение в водонесущие слои почвы с дальнейшим загрязнением питьевого колодца.
Если требуется утилизация большого количества сточных вод можно рассмотреть обустройство септика с фильтрационными полями.
Особенности эксплуатации выгребных сооружений
Выгребная яма представляет собой конструкцию, предназначенную для сбора бытовых стоков биологического и технического происхождения с последующей откачкой их по мере наполнения ассенизаторской техникой.
Неоспоримым достоинством выгребных ям является простота их исполнения. Построить такое сооружение можно достаточно быстро, причем используя для этого даже бывшие в употреблении строительные материалы.
По нормативам, согласно п.2.4 СНиПа 2.04.03-85, считается, что объем накопительного резервуара определяется из расчета, при котором на потребности одного человека за сутки в среднем расходуется до 25 л воды.
Поэтому, если суточное количество сточных вод не превышает показателя в 1000 л, с функцией сбора канализационных стоков вполне справится выгребная яма вместительностью 2-3 куб. м.
Единственным недостатком выгребных ям является необходимость регулярной откачки отходов. Для того чтобы сократить число обращений к услугам ассенизаторов, применяют биологические средства и химические препараты.
Это приводит к тому, что со временем потребность в регулярном откачивании уменьшается, а периоды между вызовами ассенизаторской машины увеличиваются.
Самый простой вариант организации ямы для сбора канализационных стоков заключается в устройстве заглубленной в грунт герметичной емкости. По мере ее заполнения вызывают ассенизаторов для опорожнения резервуара
При использовании биологических средств канализационные массы очищаются до степени в 95%. В результате они могут перераспределяться в грунт после фильтрации в поглотительном колодце или в системе канализационного дренажа. Но такие препараты эффективно работают только, если температура окружающей среды выше +4°С.
В зимний период с поставленной задачей справятся химические препараты – нитратные окислители. При их применении из канализационной массы выделяется нерастворимый осадок, который так же необходимо из емкости удалять.
Выгребная яма – оптимальный вариант при обустройстве канализации для небольшого коттеджа, в котором проживает семья из 1-3 человек, при условии, что к стоку не подведены водопотребляющие приборы (+)
Как сделать сливную яму для бани
Затевать строительство сливной ямы стоит только в том случае, если подпочвенные воды расположены глубоко. В противном случае, яма всегда будет заполнена грунтовыми водами, и стоки в нее просто не поместятся.
Для начала нужно определиться с размерами. Они зависят от количества людей, которые будут в бане париться. Чем больше людей, тем большего размера потребуется резервуар. Если людей будет 3-4 человека максимум, расход воды, примерно 50-60 литров, соответственно, объем ямы должен быть немного больше.
Самая оптимальная форма для стока из бани — цилиндрическая
Затем нужно определиться с местом, где будете устраивать резервуар. По опыту можно сказать, что самое оптимальное расстояние – 2 метра от бани. Дальше не стоит – тяжело будет организовать требуемый уклон труб для того, чтобы вода сливалась самотеком, ближе тоже опасно – может просесть или намокнуть фундамент.
Для определения количества материалов, которые понадобятся для сооружения сливной ямы, нужно знать тип почвы. Если грунт не осыпается, нет необходимости укреплять края ямы. Достаточно просто ее вырыть и наполнить фильтрующими материалами
В то же время важно, чтобы почва хорошо впитывала влагу. Тогда очищенные стоки будут впитываться, что очень удобно
В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок. Но подобные условия встречаются нечасто.
Укреплять стены ямы нужно только в том случае, когда грунт сыпучий
Если грунт сыпучий, придется укреплять края ямы. Можно выложить ее кирпичом (в полкирпича достаточно) или диким камнем, оставляя зазоры для оттока воды, можно использовать шифер, а можно закопать старую (или новую) бочку из металла или пластика, в стенках которой проделать дыры для оттока и удалить дно. Отверстия не должны быть большими, чтобы в них не застрял щебень.
Сделать корпус сливной ямы можно из кирпича
Если говорить о форме резервуара, то самый лучший вариант – именно цилиндр. В этом случае давление на стенки получается равномерным, к тому же такой формы яма гораздо реже будет требовать ремонта. Стены ямы не должны доходить до поверхности земли на 30-40 см, а отверстие должно прикрываться крышкой (железной или бетонной).
После того, как стенки ямы готовы, насыпают щебень, битый кирпич, керамзит, все засыпают песком. К яме от бани подводят сливные трубы под уклоном, достаточным для самотека воды. Как правило, вполне достаточно перепада в 10 мм на каждый метр трубы. Вода, проходя через фильтрующие материалы очищается, а затем впитывается почвой.
На дно сливной ямы насыпать щебень, битый кирпич, керамзит и т.д.
Если для слива бани вырыли квадратную яму, ее можно заполнить листовым волновым шифером. Каждый лист кладется так, чтобы волны предыдущего были перпендикулярны (под углом в 90о).
Есть еще несколько вариантов выполнения сливной ямы из подручных материалов. Можно взять старые шины (покрышки от грузовых автомобилей типа КАМАЗ), проделать в них отверстия для лучшего дренажа и частично срезать боковые поверхности. Далее в вырытую яму укладываете подготовленные шины одну на другую, после чего засыпаете фильтрующими материалами.
Пример выполнения слива для бани из старых шин
Выводы и полезное видео по теме
Самый простой способ сооружения накопителя:
Пошаговое руководство по обустройству выгребной ямы с кирпичными стенами:
Выбор варианта сооружения выгребной ямы зависит только от ваших возможностей и предпочтений. В любом случае, если все этапы монтажа выполнить правильно, канализационный резервуар прослужит вам долгие годы, прекрасно справляясь с возложенными на него задачами.
