Как сделать RGB контроллер для ленты своими руками

От какого напряжения подключать контроллер?

Во-первых,
не от 220 вольт. Наиболее распространенные виды напряжения светодиодных лент
это 12 и 24 вольт.

Поэтому практически все контроллеры являются адаптивными аппаратами, способными работать как на 12V, так и на 24V одновременно.

Только здесь обратите внимание на один момент. Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Поэтому на каждой коробке производителем должно быть указано соответствие мощности прибора, тому напряжению, к которому подключается лед лента.

Если
безграмотный продавец вам говорит, что эта штука универсальная и подходит под
любое напряжение, а значит выбирайте какой угодно из понравившихся экземпляров,
не совершайте ошибку.

Прежде всего, сравните мощность вашей Led ленты и мощность контроллера на этом напряжении.

И если все совпадает, только тогда смело покупайте.

Схема подключения без усилителя

Данная схема подключения rgb ленты НЕПРАВИЛЬНАЯ.

потому что участки ленты через каждые 5 метров должны подключаться только параллельно.

Это связано с тем, что, во-первых, при последовательном соединении диоды потускнеют на конце участка из-за потерь. Во-вторых, токопроводящие дорожки светодиодной линии не рассчитаны на большую длину, они будут перегреваться.

С усилителем

Когда мощность RGB слишком высокая для контроллера, добавляем в цепь усилитель. Последовательность соединения такая: БП, контроллер, 1-ый участок ленты, усилитель, 2-ой участок.

Если суммарная мощность контроллера и усилителя не выше, чем у БП, используем такую схему:

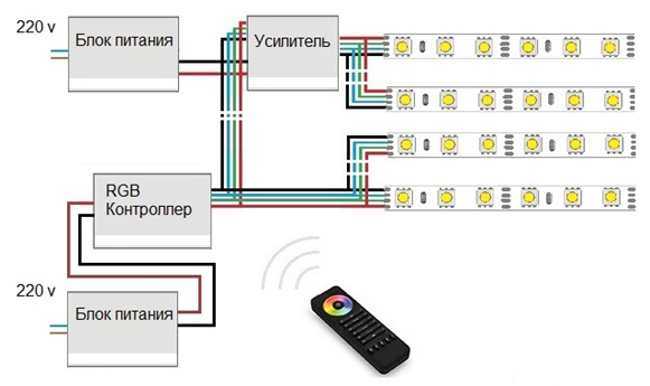

В случае превышения мощности добавляем еще один БП, и собираем по следующей схеме:

К блоку питания

Когда пользователю не нужно многорежимное управление, можно подключить rgb ленту напрямую к питанию. Два или более участка соединяем параллельно:

Мощные светодиоды подключаются по-другому. Присоединяем к БП с двух концов, как показано ниже:

Как подключить к контроллеру

Начинающие радиолюбители часто задаются этим вопросом.

При покупке контроллера в первую очередь обращайте внимание на совместимость характеристик с вашей светодиодной лентой. Написано в инструкции и на этикетке

Контроллеры могут управляться одним из способов:

• Сеть Wi-fi. На смартфоне или планшете;
• Пульт управления
• Переключатель на стене. Такой вариант удобен, если пользователю нет необходимости в частых сменах режима работы светодиодов.

Порядок монтажа контроллера следующий:

1. Присоединяем контакты конт-ла к выходам пониженного напряжения блока питания. Плюсовой контакт – красный, минусовой – черный.
2. Светодиодную линию подключаем к контроллеру через VDD (плюсовой контакт) и R, G, B (они отвечают за управление цветами диодов).

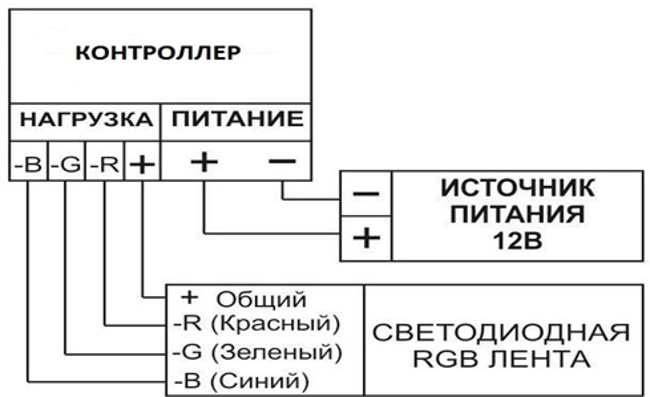

Ориентируйтесь по таким схемам.

Лента 5 метров:

И более 5 метров:

Выбор контроллера для RGB ленты

Подбор устройства управления зависит от трех факторов:

• Мощность. Рассчитывается так же, как необходимая мощность БП – по общему количеству подключаемых устройств. Иногда, как при выборе БП, целесообразно приобрести не один мощный RGB-контроллер, а меньшей мощности и RGB-повторитель.
• Желаемого набора функций. Видов управляющих устройств очень много, но, например, для подсветки товара в витрине или аквариума не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения комнаты желательны включение по таймеру или светомузыка.
• Дистанционное управление. Так же, как и при выборе функций, иногда это необходимо, а в других ситуациях это зря потраченные деньги.

При подборе эти моменты учитываются, чтобы не приобретать слишком дорогой прибор, и при этом его возможности были вполне достаточны.

Виды контроллеров

Контроллеры для управления светодиодными лентами RGB существуют разных типов: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

Обычные устройства могут только выбрать определенный цвет и обеспечить несложные световые эффекты. Используются для подсветки витрин магазинов и других мест.

Более сложные модели можно программировать на изменение цвета и эффектов по таймеру. Они могут иметь разъем под flash-память и реагировать на освещенность в комнате и на улице. Существуют также bluetooth-контроллеры, с соответствующим пультом.

Самые сложные устройства могут подключаться к системе «умный дом».

Большинство полос имеют пульт дистанционного управления. Он бывает:

• на кнопках;
• инфракрасным;
• на радиосигналах;
• управление по Bluetooth;
• управление по Wi-Fi.

Два последних могут заменить iPhone или мобильный телефон с Андроидом.

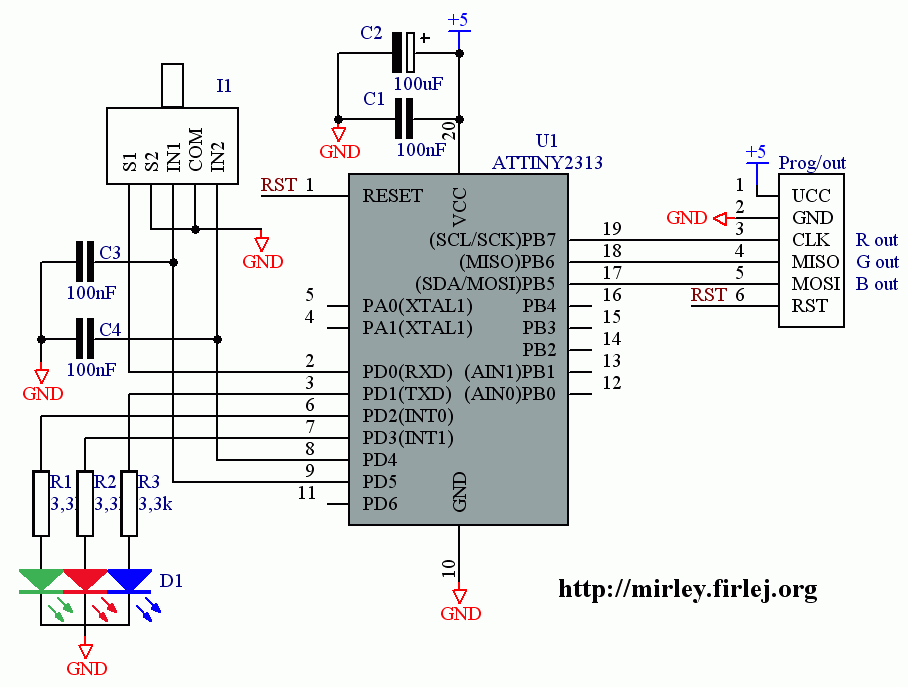

Кроме обычных контроллеров, есть самодельные устройства, работающие на основе микропроцессорной платы Ардуино. Такие самоделки управляют простыми или чиповаными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-controller также подключаются датчики движения или освещенности.

Режимы работы контроллера RGB

Светодиоды в лентах устанавливаются двух типов:

• простые, управление которыми осуществляется изменением питающего напряжения одновременно по всей длине;
• чипованные, с цифровым управлением цвета каждого диода в отдельности.

Соответственно, контроллеры работают в двух режимах – аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемые.

Отличаются ли контроллеры для RGB и монохромной ленты?

К сожалению, даже многие продавцы-консультанты в магазинах не знают, что помимо RGB контроллеров, есть и специальные модели для одноцветных, монохромных лент. Как их отличить?

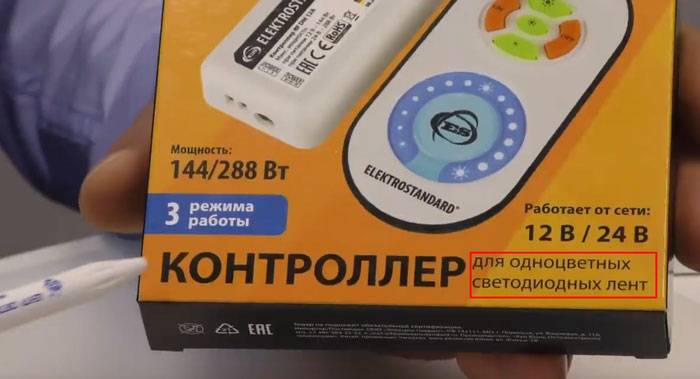

Например, по
надписям на упаковке. Для монохромных вариантов пишется: “для одноцветных
светодиодных лент”.

Поэтому запомните, что существует два основных вида контроллеров:

для монохромных светодиодных лент

для RGB

Ищите и
проверяйте соответствующие надписи на упаковке или корпусе изделия еще в
магазине.

Если
попалась моделька без коробки и соответствующих надписей, то смотрите на
клеммы. В одноцветном варианте на выходных клеммах не будет никаких значков RGB.

Только “+”
или “-”. Либо “Led+”, “Led-”.

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND

Очень важно соблюдать полярность, иначе диоды не будут светиться

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся

Как выбрать мощность контроллера?

Здесь расчет мощности в отличие от блока питания очень простой.

Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.

Большого запаса в 30% здесь делать не обязательно.

Резерв нужен
в первую очередь на блоке питания.

Казалось бы,
все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не
догадываются, что контроллеры бывают по мощности разными.

Другие не
учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не
всегда играет значение.

То есть,
некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так,
что в одном и том же исполнении и корпусе, заложены разные параметры и
мощность.

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.

1 Выбор без расчета мощности.

2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.

3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это
ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же
производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Какими бывают SPI контроллер и SPI RGB лента.

Как и обычные RGB, SPI контроллер и SPI RGB лента могут иметь влагозащищенное исполнение и боковое свечение (модели со словом Side в названии). Последнее достигается применением специальных светодиодов с оптическими осями параллельными плоскости пайки. Такие модели удобны для монтажа в узких щелях или на горизонтальных поверхностях при горизонтальном же направлении максимума излучения, что очень часто требуется в подсветке дизайнерских потолков и наружных архитектурных элементов, для окантовки вывесок и рекламных щитов или отдельных объёмных букв и т. п.

Технически независимое регулирование яркости каждого диода в каждом пикселе (которых могут быть тысячи) обеспечивается, конечно, не прокладкой кабеля с соответствующим количеством жил, а цифровыми методами. Для кодированного управляющего сигнала, в котором заключена информация для всех пикселей, достаточно одного или двух проводников, кроме общего. Каждый пиксель (3 диода разных цветов или несколько таких групп) питается от встроенного в ленту возле него микрочипа-драйвера, который и регулирует свечение в соответствии с последним пришедшим кодом.

Управление SPI RGB лент (от английского Serial Peripheral Interface) последовательный: каждый драйвер «берёт» из управляющего кода свою часть информации, а остальное переправляет на следующий. Поэтому выход из строя любого из них останавливает всю ленту. Но благодаря огромному сроку службы и высокой надёжности светодиодов отказы происходят крайне редко, в основном только из-за механических повреждений. Зато не требуется более хлопотная пуско-наладка с прописыванием индивидуального адреса каждого пикселя, как в более универсальном протоколе DMX, а любой повреждённый участок ленты достаточно просто физически – без какой-либо последующей настройки – заменить аналогичной по количеству пикселей (юнитов), то есть просто такой же длины. (Напомним, что юнитами называются кратчайшие отрезки ленты с повторяющейся структурой, по специально обозначенным границам которых её можно резать).

Схема подключения

При подключении, дабы у вас не перепутались цвета, соблюдайте распиновку. От конца светодиодной ленты, уже как правило отходят припаянные отрезки разноцветных проводов.

Если их нет, придется припаять их самому. Сложного в этом ничего нет, но определенные нюансы все же существуют. Какие именно, описано в статье ниже.

При готовом 4-х пиновом коннекторе-разъеме папа-мама, подключение выглядит еще проще.

Таким образом соединяете все провода по своим цветам:

R-красный

G-зеленый

B-синий

V”+” – общий плюсовой провод

Что будет, если например подключить зеленый провод от Led ленты не к своему контакту на клеммной колодке, а к другому, например с надписью “B”?

В этом случае при нажатии на пульту на зеленую кнопку, у вас подсветка будет светиться не зеленым цветом, а синим. Что как понимаете, не очень удобно.

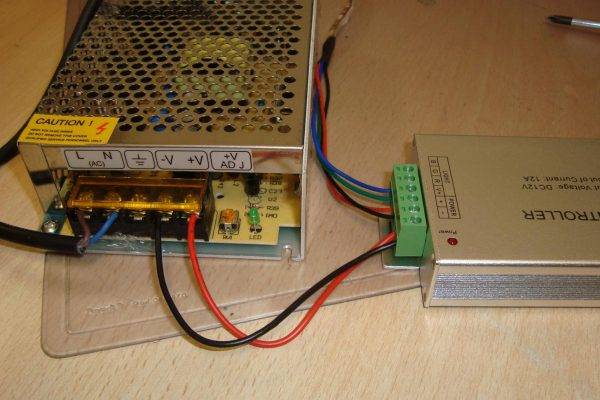

На этом же блоке, на клеммной колодке расположены контакты для подключения питания 12 или 24в. Самое главное здесь не перепутать полярность.

На клемму со знаком “+” должен приходить провод от плюсового контакта блока питания. На клемму “-” от минусового. Иначе можете что-нибудь спалить.

В принципе на этом все подключение можно считать завершенным.

Последовательность схемы здесь следующая:

блок питания

RGB музыкальный контроллер

светодиодная лента

Нажимаете кнопку ВКЛ на пульту и проверяете работоспособность самой ленты, переключая вручную все цвета. Далее ручкой отстраиваете чувствительность. Желательно добиться такого эффекта, чтобы контроллер на реагировал на голос и посторонние разговоры в помещении, зато хорошо срабатывал на басы, музыкальные звуки и мелодии.

Управление SPI практические советы.

Из-за низковольтного питания ток, потребляемый светодиодными лентами достаточно велик, а сечение печатных проводников в них ограничено. Падение же напряжения сразу вызывает изменение цветов, а значительное может привести и к сбою в работе. Поэтому, даже если мощности встроенного в SPI контроллер блока питания хватает на все подключаемые к нему ленты, примерно каждые 2,5 их метра должны быть подключены не через предыдущий участок лент, а через дублирующие медные проводники сечением не менее 0,35 кв. мм на каждый ампер потребления и каждые 10 м расстояния. И на цельную 5-метровую ленту питание лучше подавать с обеих сторон. При больших расстояниях бывает рациональнее непосредственно возле точек дополнительного питания расположить несколько маломощных источников – обязательно с защитой от встречного тока на выходе. Блок питания контроллера также должен её иметь или не использоваться для лент.

SPI контроллер и SPI RGB лента – принципиальная схема подключения Artnet.

В данной статье мы кратко описали как работает SPI контроллер и SPI RGB лента подробнее о подобных системах управления читайте в наших следующих статьях.

Будет ли стоить игра свеч?

Если же рассмотреть все с точки зрения логики простого человека, который не увлечен радиотехникой, то, естественно, приобрести дешевый контроллер будет не дороже. Кроме того, не будет потеряно время на создание своими руками. Но для истинного радиолюбителя, а иногда и просто человека увлеченного, собрать такое устройство самостоятельно куда приятнее, чем покупать где-то в магазине. А вот попробовать сделать контроллер собственноручно все же стоит, потому что удовольствие от проделанной работы (и к тому же удачной) ничто не сможет заменить.

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

• смешивая 3 основные цвета — красный, зеленый, синий — получает новые оттенки;
• увеличивает или уменьшает яркость;
• включает и выключает устройство;
• некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

• способу управления;
• прошивке программы;
• выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой — способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Радио пульт;

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

ИК-пульт;

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Wi-Fi;

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Звуковой;

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

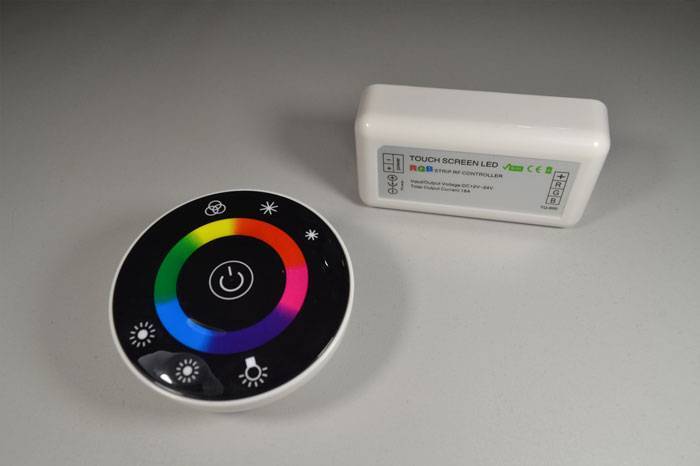

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

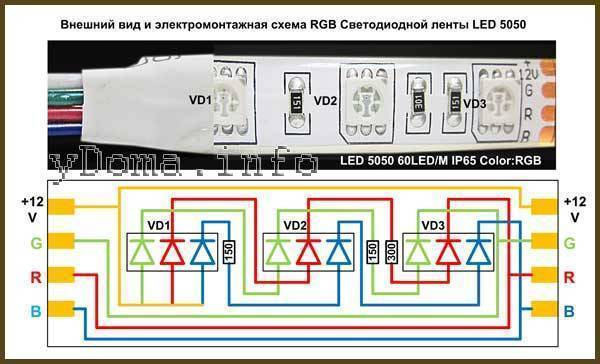

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Применение и разница с профессиональной цветомузыкой

Такие эффекты можно применять для создания недорогой цветомузыки в кафе, баре, ресторанах.

Очень часто такие RGB девайсы покупают автолюбители и монтируют данную подсветку на днище или в салоне своей машины.

Со стороны выглядит очень эффектно, тем более по затратам это сущие копейки.

Безусловно, эффекта профессиональной цветомузыки вы не получите. Здесь не будет явного разделения спектра звука на средние и высокие частоты, и тонкой привязки моргания от этого.

Что басы, что писк, мигать будет все одинаково, но по разному алгоритму. В идеале басы должны быть красными, высокие частоты сопровождаться синим, желтым, белым цветом, а средние — зеленым.

Что нужно для подключения

Нам понадобятся:

• Лента со светодиодами.
• Блок питания.
• RGB-контроллер в комплекте с пультом управления (необязательно).
• RGB-усилитель (в некоторых случаях).

В первую очередь выбираем блок питания. Включение линии светодиодов напрямую в сеть 220в недопустимо, она сразу перегорит. Они рассчитаны на напряжение 12 и 24 вольта и постоянный ток. БП преобразует ток в сети (он, как правило, переменный) в постоянный и понижает напряжение. Характеристики ленты написаны на этикетке.

БП рекомендуем выбирать с запасом хотя бы 30%. Если характеристики с лентой будут совпадать, то блок станет работать на износ, и срок его службы сократится.

RGB-контроллер подключается в цепи между БП и светодиодами. Он регулирует яркость и цвет светодиодов.

Если контроллер не нужен, то можно подключить к питанию напрямую. Тогда нужно к «+» контакту блока (некоторые виды БП называют драйверами) присоединить «+» проводок ленты. А к «-» драйвера сразу три цветовых провода.

В некоторых случаях для того, чтобы правильно подключить rgb ленту, необходимо добавить в цепь усилитель. Об этом ниже.

Какое управление лучше – инфракрасное или на радиоканале?

Самые первые
модели изначально шли с инфракрасным управлением. В чем их специфика?

Вспомните пульт ДУ от телевизора. Для того, чтобы переключать каналы, пульт необходимо направить непосредственно на экран TV.

То же самое и с инфракрасным контроллером. Он имеет специальный датчик ИК излучения.

При внешнем
датчике, вы сможете запрятать само устройство за стену, потолок и т.п. Но сам
датчик при этом, должен быть в прямой видимости пульта.

Запрячете
его и никакого управления не будет. Поэтому то в последствии и разработали
контроллеры на радиоканале.

На
сегодняшний день, более 90% такой светодиодной продукции, как раз таки и
работает на радиоканалах. Такой подсветкой вы сможете управлять, даже находясь
в соседней комнате.

Контроллеры
на радиоканале имеют в своем названии буквы RF. Проверяйте это на упаковке.

По дизайну и
исполнению есть три разновидности пультов:

кнопочные

сенсорные

На них нет
кучи разноцветных кнопочек, зато присутствует сенсорное кольцо и несколько
клавиш с различным функционалом.

для установки в подрозетники или на рабочий стол

Их монтируют
в стену вместо выключателей света, либо стационарно закрепляют на рабочем
столе.

Сказать
однозначно какие из них лучше или хуже нельзя. Выбирайте по своему вкусу и
возможностям.

Самое
главное, чтобы на этом пульте дистанционного управления была кнопка включения “псевдо”
белого цвета

Почему это важно?

RGB ленты при включении всех трех каналов, дают псевдо белое свечение. Его никак нельзя назвать однозначно белым, но в любом случае, вся эта радуга однажды вам надоест, и захочется простого привычного освещения.

Типы управляющих элементов

Контроллер управления светодиодной лентой – это прибор, позволяющий включать (коммутировать) три линии светодиодов одновременно, раздельно, с разной интенсивностью сигнала в каждом канале.

Устройства, управляющие светотехническими приборами, бывают двух типов:

1) механические;

2) электронные.

Механический управляет переключением линий светодиодов в ручном режиме. Вы можете взять блок питания от одноцветной ленты и подключить его минусовой выход к трехклавишному бытовому выключателю, три выходных клеммы которого соединяются с тремя сигнальными каналами. В этом случае вы получите возможность включить все три типа светодиодов, любую пару или один. Конечно, это не слишком удобно, да и спектр цветовых эффектов будет ограничен.

Электронные дают возможность управлять не только количеством и типом подключенных светодиодов, но и интенсивностью их свечения. В зависимости от того, сколькими светотехническими приборами они могут управлять и откуда получать управляющее воздействие, они бывают одно-, двух- и трехканальными. Как правило, у контроллера есть отдельный выход (провод), на конце которого находится чувствительный элемент. Такой же, как и установленный, например, на телевизоре. Он необходим для того, чтобы можно было использовать пульт управления светодиодной лентой.

При подключении RGB светодиодного устройства вам не требуется ничего изобретать. В комплекте заводской поставки вместе с ней идет блок питания, а также контроллер и сенсорный пульт для светодиодной ленты.

Теперь давайте перейдем к тому, как подключить RGB светодиодную ленту на практике.

Что это такое

Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.

Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.

Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.

Принцип работы

По своей сути контроллер RGB – это мозг домашней подсветки. Все команды, подаваемые с пульта дистанционного управления, им обрабатываются, а уже после нужный сигнал подается на светодиодную ленту, зажигая тот или иной цвет. Проще говоря, именно подобным электронным устройством осуществляется полное управление RGB-лентой.

RGB-контроллер

Контроллеры различаются как по мощности, так и по количеству выходов, т. е. подключаемых к нему световых полос. Есть устройства с пультом, а бывают и без ПДУ. Также есть различие и по сигналу, поступающему на ленту, т. к. полоса может быть либо аналоговой, либо цифровой. Различие между ними существенное, а вот сходство одно. Все они работают только с блоком питания (трансформатором), потому как светодиодная полоса имеет номинальное напряжение в 12 В, а не 220, как думают некоторые.

Дело в том, что аналоговая светодиодная лента при получении сигнала с прибора управления зажигается тем или иным, но одним цветом по всей длине. У цифровой же есть возможность включения каждого светодиода отдельным цветом. А потому и RGB-контроллер для цифровой световой полосы более высокотехнологичен и стоимость его выше.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования

Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора

В общем, перед покупкой продумайте все детали.

Видео обзор работы комплекта с пультом

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Трехцветных.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Предыдущие светодиоды забирают все напряжение.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Верно! Не верно!

Продолжить »

На 24 В.

Зависит от конструкции.

На 36 В.

На 12 В.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Нельзя – можно испортить глаза.

Можно, если создаваемого ею светового потока для этого достаточно.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не испортить всю ленту.

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не вызвать короткое замыкание.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок
Следующая
Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить

Блок питания

Светодиодные RGB-ленты функционируют от источников питания напряжением 12 или 24 В

При выборе блока управления обратите внимание на несколько важных физических условий:

• напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
• в зависимости от места монтажа прибор должен характеризоваться той или иной степенью влагозащищенности.

Важно! Если допустить ошибки при выборе, блок будет сильно перегреваться и спустя короткий промежуток времени выйдет из строя. Есть несколько разновидностей блоков питания, которые можно найти на рынке:

Есть несколько разновидностей блоков питания, которые можно найти на рынке:

• с алюминиевым корпусом, высокой герметичностью и защитой от проникновения влаги, но высокой стоимостью;
• мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
• открытый блок, расположенный в перфорированном корпусе, характеризуется наибольшими габаритами и высокой мощностью, нуждается в дополнительных средствах защиты от влаги;
• сетевой блок — средняя мощность.

Ознакомьтесь с инструкцией, которая прилагалась к RGB-ленте. Там указана мощность для одного погонного метра. Умножьте эту величину на длину гибкой платы, затем полученное значение увеличьте на 30 % (всегда должен быть запас мощности). В итоге узнаете мощность блока питания, необходимого для выбранной LED-ленты.

Различные типы SPI контроллеров

 Контроллеры с фиксированным набором динамических эффектов, запрограммированных на заводе при изготовлении контроллера. В таких контроллерах пользователь может выбирать программы из имеющегося списка и регулировать скорость их выполнения. Подобные контроллеры могут содержать в своей памяти до 300 программ различных динамических эффектов.

Контроллеры, выполняющие программы, записанные на SD карту. Программы световых эффектов для таких контроллеров создаются пользователем на компьютере с использованием специализированного программного обеспечения и записываются на SD карту.

Контроллеры, работающие под непрерывным управлением компьютера (On Line). Программы в этом случае также создаются пользователем на ПК и там-же выполняются. Контроллер к компьютеру обычно подключается через порт USB или по локальной сети, используя сетевую карту компьютера.
