Как найти обрыв провода в стене: находим место обрыва провода используя мультиметр

Способ 5. Специальные приборы

Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один – и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:

• MS-158M – сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;
• LA-1012 – помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
• VP-440 – очень “способная” модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
• GVD-504A – популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
• Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.

Процесс обнаружения проводки в стене – на видео.

Дефекты в шнурах питания

Проблемные места

Чаще всего поломка металлической жилы возникает:

• около корпуса;
• у места крепления вилки или штекера;
• в месте соединения нескольких проводов.

Крепление у корпуса

Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.

При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.

Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.

Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.

Другие проблемные участки

Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.

При таких изгибах создается обрыв. Чаще всего он происходит около:

• наушников;
• штекера;
• соединителя.

Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.

Методика поиска обрыва провода в шнурах питания

Благодаря относительно короткой магистрали удобно использовать три метода:

1. Визуального наблюдения;
2. Прощупывания руками;
3. Электрических проверок.

Визуальный осмотр

Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.

Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.

Проверка пальцами

Прощупывание

Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.

Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.

Проверка под нагрузкой

Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.

Отдельные провода 220 вольт

Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.

Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.

Электрические проверки

Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.

Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.

Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.

Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.

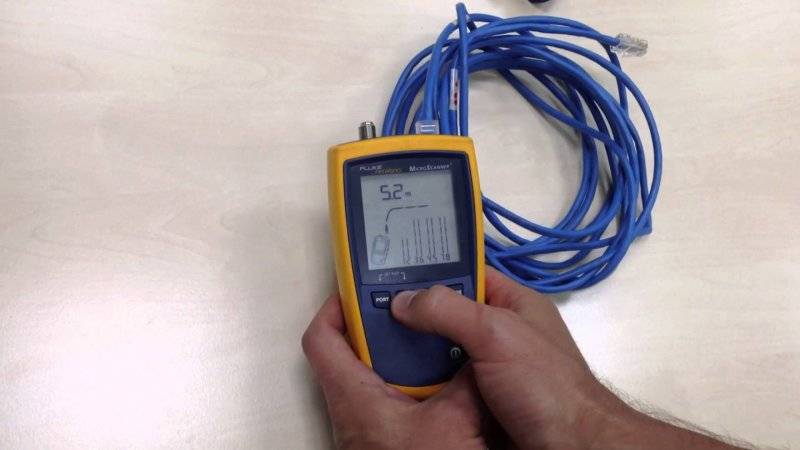

Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.

Поиск места разрыва

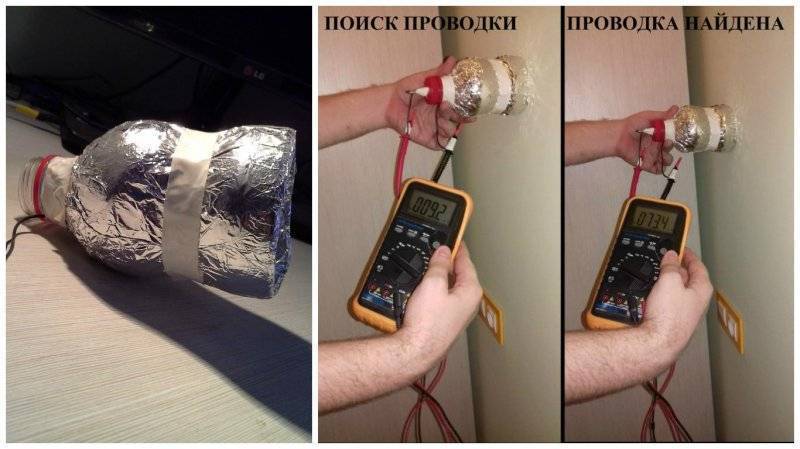

При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.

Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.

Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:

1. первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
2. после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
3. на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
4. сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.

Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.

Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.

В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.

Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).

https://youtube.com/watch?v=zNSVKAwadZw

При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.

Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Ищем место повреждения провода

Методика отыскания повреждения фазного провода

Проводка может быть двух типов исполнения: наружная и скрытая (внутренняя).Поиск места повреждения для наружной проводки достаточно прост:

• В 80% случаев простой визуальный осмотр позволяет обнаружить место повреждения.
• Если это не помогло или выявлено несколько возможных мест повреждения, то после снятия напряжения с провода можно прощупать его. Это практически всегда позволяет точно определить место повреждения. Если же и это не помогло, то используем самый трудоемкий, но в то же время простой способ.
• Если у вас имеется бесконтактный указатель напряжения, то просто ведем им вдоль провода от распредкоробки до розетки или выключателя. Место, где он перестанет светиться, является местом повреждения.
• Если же у вас нет бесконтактного указателя напряжения, то снимаем напряжение с нашего участка провода и делаем небольшой надрез на нем, достаточный для прикосновения к токоведущим частям индикатором.
• Затем подаем напряжение и проверяем его наличие в месте надреза. Так, постепенно сужая зону поиска, вы определите место повреждения.

Поиск повреждения при помощи бесконтактного указателя напряжения

А вот для ответа на вопрос: как найти обрыв в скрытой проводке, — вам не обойтись без бесконтактного индикатора.

Для этого, как и в случае с наружной проводкой, просто ведем им вдоль предполагаемого места прохождения проводов. В месте, где он перестанет светиться, следует выполнить несколько круговых движений, с целью определения, не отклонились ли вы от места прокладки провода. Если не отклонились, то место повреждения именно тут.

Методика отыскания места повреждения нулевого провода

С поиском места обрыва нулевого провода все немного сложнее и многие сайты советуют не искушать судьбу и доверить это дело профессионалам. Ведь как найти электропроводку в стене если ни один прибор на нулевой провод не реагирует?
Ответ действительно прост. Значит, его следует сделать фазным, определять повреждения которого мы уже умеем. Но сразу предупреждаю! Делать это следует только если вы действительно помните хотя бы школьный цикл по переменному току.
Если это не так, то лучше даже не читайте дальше. Ведь электрический ток не имеет ни запаха, ни цвета, ни звука и предупреждать об опасности он не будет. А последствия контакта с ним могут быть весьма плачевны.Дальнейший ответ на вопрос как в стене найти электропроводку при повреждении нулевого провода мы сведем к пошаговой инструкции:

Отключите все электроприборы в вашем доме

Особенно это касается приборов, для которых важно расположение вилки в розетке, некоторых современных люстр и тому подобное. Это мы делаем исключительно в целях безопасности.
Определите место питания поврежденного участка

Лучше чтобы это был автоматический выключатель, а не распределительная коробка.
Отключите вводной автомат на ваш дом или квартиру.

Вводной пакетный переключатель

Если у вас установлен однополюсный автомат, то отключите фазный провод. На его место вставьте нулевой провод поврежденного присоединения

Очень важно не перепутать и вставить нулевой провод именно данного присоединения.
Провод же, который у нас был фазным, изолируем и отводим для исключения его соприкосновения с токоведущими частями. Если же у вас установлен двухполюсный автомат, то вам значительно проще

Отключаем фазный провод и на его место садим нулевой.
Перед тем как найти скрытую электропроводку в стене и место ее повреждения, еще раз убеждаемся, что все электроприборы отключены. Особенно это касается приборов, которые питаются с участка, где у нас имеется повреждение.
Включаем вводной автомат или пакетный переключатель.
Включаем автомат, питающий участок сети с повреждением. Если вы все сделали правильно, то вам совершенно нечего переживать. Ведь вы исключили все вероятности короткого замыкания.
Дальнейший поиск повреждения выполняем так, как наша инструкция советует его выполнять для фазного провода. Ведь теперь наш нулевой провод стал фазным и определить его повреждение достаточно просто.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбрирать выполненные там контактные соединения

Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных)

Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Исправить положение: как отремонтировать проводку

Вы уже нашли проводку в стене, часть которой вышла из строя. Что делать? Звать профессиональных электриков или чинить самостоятельно следующим образом:

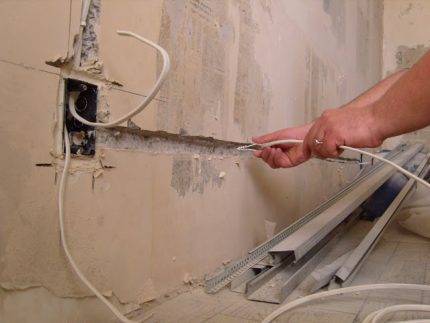

• найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
• обесточьте всю квартиру целиком;
• обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
• часть поврежденной проводки надо вырезать. Для этого используют кусачки;
• теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
• место соединения проводки обмотайте изолентой;
• закройте трубку или кабель-канал;
• заделайте стену бетонным раствором.

Некоторые домашние мастера выполняют пайку для соединения проводов.

После ремонта обрыва проводки в стене проверьте сеть на работоспособность. если все в порядке – стену можно заделывать бетоном

Если вырезание части системы не помогло, придется менять весь кабель целиком.

Как найти короткое замыкание в скрытой проводке?

Чаще источник проблемы находится на виду, однако существуют и исключения из правил. В этом случае самым простым вариантов становится удаление штукатурки на всем участке от распределительной коробки до места повреждения. Но этот вариант можно рассматривать в том случае, когда у мастера есть схема.

Однако у такой масштабной операции есть минус: мало кого прельщает вскрытие штроб, шум и пыль от такого рода деятельности. И все ради одного участка небольших размеров. Работу несколько упростит главное правила монтажа электропроводки: кабели прокладывают только вертикально или горизонтально. Но и это условие не исключает затянувшихся поисков и большого количества мусора.

Иногда возникают затруднения другого рода. Электрики — «тоже люди», поэтому желание сэкономить и быстро сделать работу нередко приводит к тому, что трассу прокладывают не так, как предписано правилами монтажа и ГОСТом, а «в обход» — самым коротким путем. В этом случае потребуется снимать со стен всю штукатурку. Такая перспектива не понравится никому.

Простейшие приборы

Чаще кабели скрываются под не очень толстым слоем штукатурки, поэтому отыскать их в стенах можно самостоятельно, причем относительно легко и не слишком затратно. Чтобы избежать тяжелой и неплодотворной работы, электрики используют специальные приборы для обнаружения сети или точного места неисправности — бесконтактные индикаторы напряжения. Есть несколько видов детекторов, которыми пользуются электрики при поисках скрытой проводки.

1. MEET MS-58M. Данный инструмент относится к профессиональным приборам, однако его цена невысока: она составляет менее 500 рублей. С помощью этого индикатора неисправности ищут как на открытых, так и на скрытых участках проводки. Этот бесконтактный тестер-пробник может определить напряжение на трассе через бетон, дерево, кирпич и другие стройматериалы.
2. MS-48NS. Это простейшие прибор — индикаторная отвертка, позволяющая делать тест на разрыв, регулируя уровень чувствительности тестера, определить напряжение на участках трассы. Средняя цена такого индикатора — 300 рублей.

Оба электротехнических прибора довольно точно определяют место неисправности. Погрешность составляет 50-100 мм. Помощь недорогих устройств дает возможность избежать самой неприятной работы — полного «раскурочивания» стен.

После нахождения «аварийного участка трассы» штукатурку вскрывают, достают и чинят (заменяют) поврежденный электрокабель. После завершения работ его возвращают на место, а стену восстанавливают. Идеальное решение — прокладка новой линии, однако допускается и временный ремонт поврежденного участка.

Трассоискатели скрытой проводки

Их называют профессиональными определителями, измерителями, кабелеискателями, или просто искателями скрытой проводки. Этот вариант не самый лучший, так как цена мощных приборов устроит далеко не всех, а приобретать их для разовой работы не имеет никакого смысла.

Ассортимент этого поискового оборудования нельзя назвать «узким», однако качественные, эффективные, чувствительные приборы стоят несколько тысяч, а такие траты вряд ли оправданы для электриков-любителей. Вторая причина для отказа от этого приобретения — сложность работы с трассоискателями: для поиска неисправности необходима не только большая практика, но и теоретические знания.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.
