Стоимость оборудования
Один из критериев выбора реле давления воды для насоса – цена
Диапазон значений стоимости оборудования – примерно от 5 до 120 долларов, поэтому важно определить влияние цены на эксплуатационные качества, потребность в тех или иных возможностях техники и целесообразность инвестиций
Особенности дорогих моделей
Самые дорогие модели – это электронные реле. Их проще настраивать, к тому же оборудование этой ценовой категории отличается высокой точностью срабатывания. Тем не менее, в бытовых условиях такая точность не является обязательным условием для корректной работы системы. К тому же дорогостоящие брендовые модели могут не подойти для российской реальности – они чувствительны к стабильности параметров питающей сети, а многие из них требуют повышенного напряжения. Таким образом, для обеспечения работоспособности придется приобретать дополнительное оборудование.
Стоимость фирменных электронных реле в среднем составляет 35-50 долларов, но в некоторых случаях цена может превышать 100 долларов.
Средняя и бюджетная ценовые категории
Самые дешевые модели (порядка 5-7 долларов) не только просты в устройстве, но и не слишком точны, а самое главное – недолговечны. Специалисты и пользователи единодушны – у экономии должны быть разумные пределы. Средства, потраченные на покупку дешевого реле для насосной станции, хоть и нельзя назвать существенными для бюджета, но с большой долей вероятности они могут оказаться потраченными впустую – в скором времени потребуется ремонт или замена реле.
Средняя ценовая категория – это надежные модели проверенных производителей с не самой высокой, но достаточной для корректного регулирования работы системы водоснабжения точностью. Их цена составляет 25-35 долларов. Сочетание приемлемой стоимости и функциональности делает такие реле весьма популярными.
Как разобрать и почистить реле давления РДМ-5
Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?
В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.
Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.
Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.
В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.
Время от времени нужно разбирать реле давления и чистить рабочую камеру
Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.
Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.
Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».
Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.
Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.
Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.
На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.
Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.
Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.
Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.
Лопнувшая мембрана гидроаккумулятора насосной станции
Завоздушивание насоса
Водяная станция перестает набирать давление и выполнять свои функции, если в рабочую камеру или магистраль насоса попадает воздух. Это явление нередкое, особенно, если используется поверхностный насос: когда вода в скважине опускается ниже допустимого уровня или деформируется всасывающий шланг, воздух неизбежно попадает в насосную систему.
Чтобы выдавить воздух, нужно подключить к насосу специальный тройник и пустить под напором воду. А последующие действия будут зависеть от причины завоздушивания.
Если проблема в скважине, нужно просто опустить шланг несколько ниже изначального уровня или оснастить насос поплавковым выключателем. Если завоздушивание произошло из-за деформации шланга, нужно найти все трещины и закрыть их сантехническим скотчем. В случае больших пробоин шланг рекомендуется полностью заменить.
Исправление погрешности в работе
Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.
Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.
Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.
Нарушение правил эксплуатации
Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.
Причина может крыться в следующем:
- При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
- Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
- Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
- Засорен трубопровод — необходимо очистить систему от загрязнений.
Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует требующееся для работы давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.
Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока
С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.
Неполадки в действии двигателя
Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:
- Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
- Перегорел предохранитель. В таком случае нужно заменить элемент.
- Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
- Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.
Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.
Проблемы с напором воды в системе
Недостаточный напор воды в системе можно объяснить несколькими причинами:
- Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
- Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
- В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.
Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.
Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы
Как правильно отрегулировать давление в гидроаккумуляторе
Настройка реле давления
Корректная работа насосной станции требует грамотной настройки трех основных параметров:
- Давление, при котором включается насос.
- Уровень отключения функционирующего агрегата.
- Напор воздуха в мембранном баке.

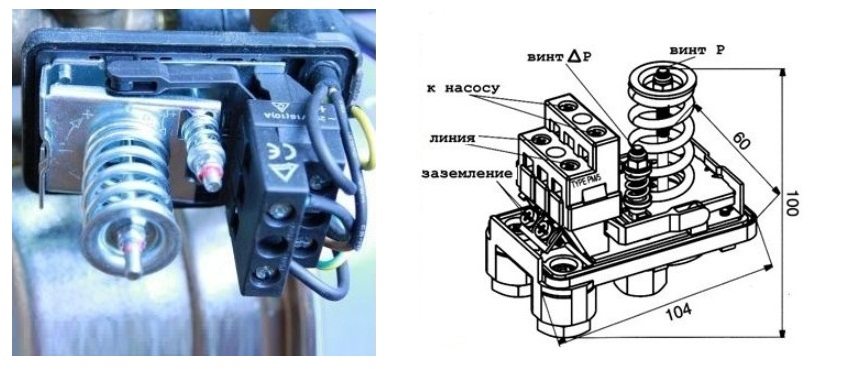

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.
Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:
- Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
- Гайка большой пружины поворачивается в нужную сторону.
- Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
- Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
- Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
- Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.
За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.
Оптимальные показатели
Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:
- Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
- Грамотная установка уровня давления воздуха в баке.
При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.
Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.
Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.
Расчет давления
Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где
- P – давление воздуха в атмосферах;
- Hmax – расстояние до наивысшей точки домашней водопроводной сети.
Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.
Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:
- максимальный расход воды;
- количество включений насоса в час;
- давление воздуха в баке;
- нижний и верхний предел давления для срабатывания насоса;
- коэффициент, связанный с мощностью насоса.
После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.
Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
Пошаговая инструкция по регулировке реле давления
Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.
Для начала нужно измерить величину давления в гидроаккумуляторе
Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.
Для регулировки реле необходимо снять крышку корпуса
Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения
Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.
Заводские настройки реле нуждаются в корректировке
К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.
Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.
При спуске воды стрелка указывает снижение давления
Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.
Теперь нужно заметить значения, при которых насос отключается
Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.
С помощью ключа нужно ослабить малую пружину на пару оборотов
Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.
Регулировка большой пружины
Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.
Критерии выбора реле для насоса
Оптимальные показатели
Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:
- Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
- Грамотная установка уровня давления воздуха в баке.
При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.
Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.
Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.
Расчет давления
Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где
- P – давление воздуха в атмосферах;
- Hmax – расстояние до наивысшей точки домашней водопроводной сети.
Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.
Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:
- максимальный расход воды;
- количество включений насоса в час;
- давление воздуха в баке;
- нижний и верхний предел давления для срабатывания насоса;
- коэффициент, связанный с мощностью насоса.
После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.
Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.
Подключение
- Как подключаются насосные станции повышения давления или автономного водоснабжения?
Вот основные правила их монтажа:
Всасывающий патрубок должен быть оборудован обратным клапаном. Если станция подает воду из колодца или скважины, клапан ставится на конце всасывающей трубы. У устройства, повышающего напор, или обеспечивающего резервное водоснабжение из емкости, его можно установить непосредственно на корпусе;
Обратный клапан на всасывающем патрубке насоса
Обратите внимание на соотношение диаметров труб на входе и выходе насоса
Если к водопроводу подключается заливной клапан накопительной емкости резервного водоснабжения, отвод на него должен быть врезан до выхода насосной станции. Между врезками опять-таки монтируется обратный клапан. Он исключит переток воды в магистраль водоснабжения или в емкость.
Обратный клапан между врезками накопительной емкости и насосной станции на вводе водоснабжения
Схема водоснабжения с резервной емкостью с указанием положения обратных клапанов
