Подключение с погружным насосом
Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:
- вибрационные;
- центробежные;
- дренажные (колодезные).
Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.
Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.
Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.
Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.
1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос
В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.
Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.
Монтаж погружного насоса в скважину пошагово ↑
Приступая к монтажу погружного оборудования, нужно помнить, что оно предназначено для работы под водой. Это предъявляет особые требования к гидроизоляции системы
Важно выполнять все соединения максимально аккуратно и качественно
Процедура установки насоса включает в себя несколько основных этапов
Прежде всего, нужно установить на насос ниппель или переходник, к которому впоследствии мы будем присоединять трубы. Ниппель обеспечит нам переход с внутренней резьбы на наружную. Для некоторых моделей насосов такой переходник входит в продажную комплектацию. Если ниппеля нет, его необходимо приобрести. Причем лучше всего сделать это одновременно с покупкой насоса, так будет проще правильно подобрать переходник.
При установке ниппеля необходимо будет выполнить резьбовое соединение. Для лучшей герметичности оно выполняется с подмоткой. Сантехники обычно используют паклю или фум-ленту. В данном случае от обоих вариантов лучше отказаться. Оптимальный выбор – лента Тангит или лен. Работая со льном, не забудьте обработать соединение силиконовым герметиком или аналогичным составом. Такое соединение будет устойчиво не только к внутреннему давлению, но и к возможным гидравлическим ударам.
Накручиваем на ниппель муфту. Начинаем готовить трубы. Они могут быть металлические или полипропиленовые. В любом случае специалисты рекомендуют использовать изделия диаметром не меньше 32 мм. Более узкие трубы существенно ограничат напор воды, что отрицательно скажется на работе насоса. Максимально выравниваем подготовленный отрезок трубы. Это необходимо для того, чтобы он входил в скважину как можно ровнее, без перекосов. Соединяем трубу с насосом.
Прежде, чем начать монтаж скважинного насоса, нужно обеспечить его электропитание. Для этого необходимо присоединить силовой кабель. Он может входить в комплектацию насоса, а может и отсутствовать. Во втором случае нужно проконсультироваться с электриком и приобрести подходящий кабель. К электрическим выводам двигателя присоединяем подготовленный кабель. Обязательно изолируем места соединения специальными термоусадочными трубками, поверх устанавливаем термоусадочную муфту. Так мы обеспечим максимально надежную гидроизоляцию.

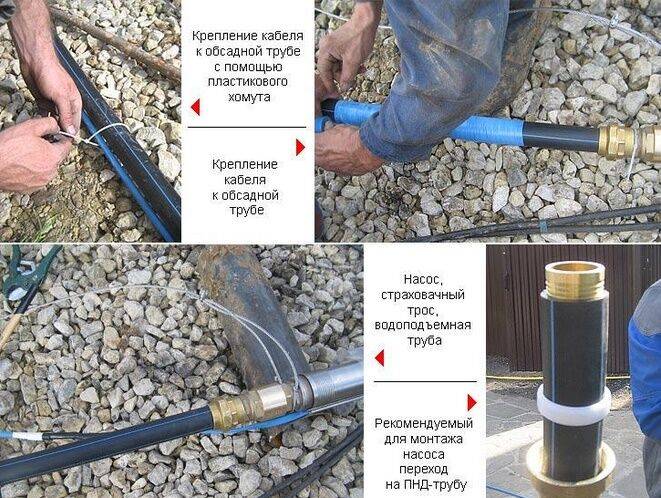

Крепление кабеля к обсадной трубе
Подключенный к насосу силовой кабель укладываем вдоль трубы. Теперь нам нужно закрепить скважинный насос тросом, чтобы можно было опустить его вниз. Лучше всего взять металлический трос, но подойдет и прочный капроновый шнур. Надежно закрепляем его на корпусе, используя для этого специальные монтажные проушины. Закрепленный трос выкладываем вдоль кабеля и трубы. У нас получилась «трасса» из трех элементов, которые необходимо зафиксировать между собой. Оптимально использовать для этого специальные хомуты, но вполне подойдет изолента или проволока.
Прибор в скважину опускаем плавно, не задевая оборудованием стенки обсадной трубы
К опорной плите над скважиной закрепляем верхний конец трубопровода, монтируем обратный клапан, если он отсутствует на насосе, колено, задвижку и манометр. После чего подключаем все приборы к системе водоснабжения. Подготовленную подвесную систему прикрепляем к перекладине, теперь можно ее опускать. Чтобы правильно установить насос в скважину, нужно обеспечить его плавный спуск в обсадную трубу. Механизм не должен касаться ее стенок, если это невозможно, нужно защитить корпус резиновым кольцом.
Монтаж водяного насоса в скважину – сложная процедура. Даже незначительная ошибка может привести к проблемам в эксплуатации автономного водопровода и порче оборудования. Луше доверить процедуру специалистам, которые точно знают, как устанавливается насос в скважине. Они быстро и качественно проведут монтаж оборудования и дадут гарантию на его бесперебойную работу.
Конструктивные особенности насосной установки
В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:
- Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
- Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
- Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
- Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

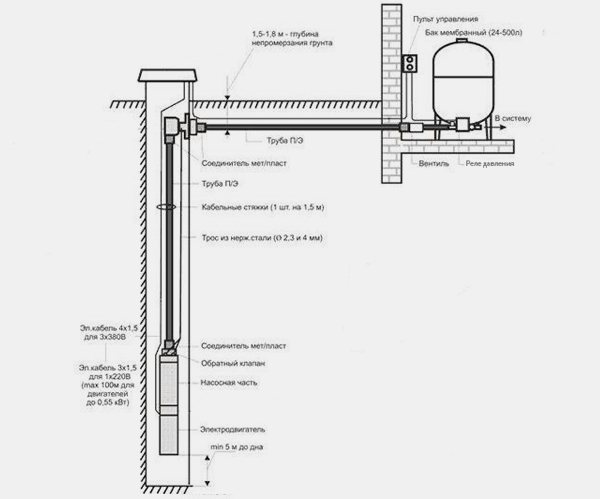

Схема подключения к блоку автоматики
Подключение оборудования к блоку автоматики. (Для увеличения нажмите)
Помимо основных монтажных работ, нужно будет выполнить монтаж дополнительного оборудования.
Здесь речь идет о гидроаккумуляторе и блоке автоматики. Глубинный насос подключается к стандартному блоку, который состоит из реле и манометра.
Прежде всего, нужно подключить насос к электропроводам. Все работы проводятся согласно электрической схеме. Пульт управления чаще всего устанавливают в непосредственной близости к скважине.
Электропитание агрегата проводится с помощью специального водопогружного кабеля, который имеет надежное заземление. Силовой кабель припаивается к насосу. Изоляция делается с помощью термоусадочной гидромуфты. Термоусадку должны выполнять профессионалы, так как этот процесс является весьма деликатным.
Если выполнить процесс неправильно, то это негативно скажется на водостойкости и эластичности. Недостаточная усадка в противном случае приведет к неполной гидрозащите силового кабеля.
При сильном отклонении от номинального напряжения используют стабилизатор. Стабилизатор напряжения в три раза превышает мощность агрегата. Все электромонтажные работы и настройку насоса стоит доверить специалистам. Неправильное подключение может привести к быстрому износу устройства или неправильной работе.
Несколько важных рекомендаций
Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.
Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.
В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы
Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой. Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты
Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту
Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.
Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой
Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.
В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.
В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен
Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.
В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.
Во время монтажа насоса оголовок скважины может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.
Опускаем насос в скважину
- И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.
- Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
- В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.
- Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
- Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
- После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
- Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.
Подготовительный этап
Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.
Выбор типа оборудования
Подключение поверхностного эжекторного насоса
Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.
Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.
В остальном оборудование подбирают по таким техническим параметрам:
- мощность;
- производительность;
- напор;
- стоимость.
Выбор труб
Водопроводные полиэтиленовые трубы
Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.
Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.
Выбор места размещения
Расположение насосного оборудования в скважинном кессоне
Подключение водяной станции к скважине лучше делать максимально близко к гидротехническому сооружению. Есть несколько основных мест, в которых можно установить оборудование:
Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление
Но важно помнить, что работающая насосная станция издает очень громкие шумы, что может вызывать дискомфорт жильцов дома. Потребуется звукоизолировать подвал, чтобы устанавливать в нем нагнетательное оборудование.
Кессон
Это специальная защитная камера, устроенная у самого оголовка скважины. Кессон удобен тем, что полностью изолирует всех жильцов дома от шумов, защищает оборудование от атмосферных осадков, холода, вандалов. При устройстве камеры можно не бояться, что влага будет оказывать негативное действие на стенки подвала, даже если речь идет о конденсате.
Существует несколько важных принципов, которых следует придерживаться при выборе места под установку насосной станции:
Монтировать оборудование желательно максимально близко к источнику.
Доступ к технике должен быть свободным круглый год.
Важно обеспечить хорошую вентиляцию помещения.

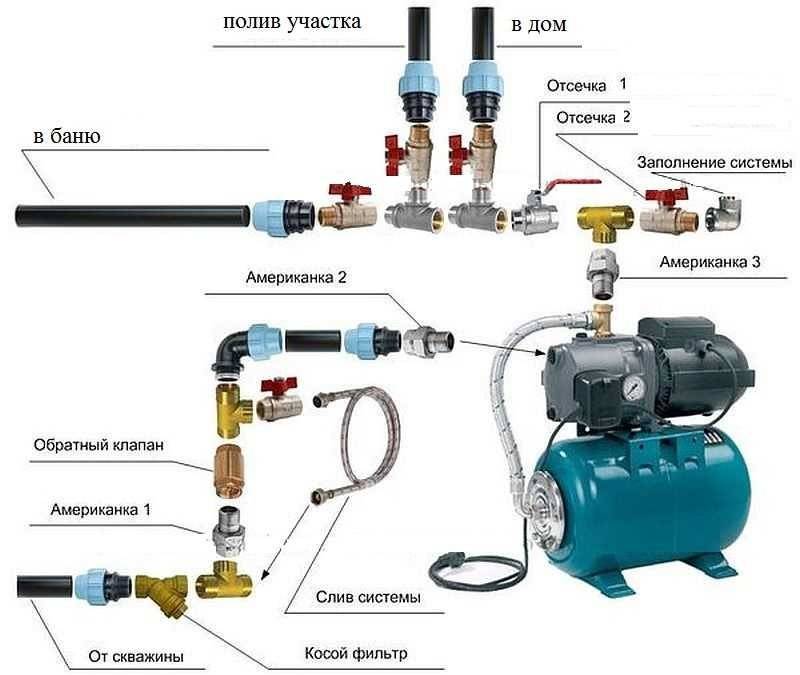

Варианты подключения станции
Подключение насоса через скважинный адаптер
Подключать насосную станцию к трубопроводу можно двумя способами:
- Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
- Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.
Критерии выбора
Чтобы правильно выбрать прибор для водообеспечения дома, нужно знать, какие разновидности конструкции работают стабильнее и дольше. Бывают насосы:
- вибрационные,
- центробежные,
- вихревые.
Вибрационное оборудование бывает электромагнитным и мембранным. В электромагнитных отсутствуют трущиеся детали, что увеличивает их ресурс. Принцип работы мембранного насоса в изменении положения диафрагмы внутри корпуса и наличия вибратора, с помощью которых жидкость поступает в выпускную трубу. Модели не отличаются большой производительностью, хотя их хорошо покупают дачники.
Центробежные механизмы работают более производительно. Рабочий вал с лопастями внутри корпуса создает центробежную силу, которая выталкивает воду в трубу. Можно купить оборудование в различном исполнении – вертикальном и горизонтальном, погружном или поверхностном.
Вихревые агрегаты способны создать напор в 2 – 4 раза больше, чем центробежные. Внутри конструкции создается вакуум, вода поступает внутрь и передается в патрубок. Недостаток в том, что вихревые насосы используются только для очищенной жидкости – мелкие твердые частицы или песок быстро изнашивают оборудование.
Чтобы подобрать насос с соответствующими параметрами, необходимо учитывать следующие критерии:
- показатели скважины – глубину, расстояние до зеркала воды, скорость наполнения,
- длину магистрали – горизонтальную и вертикальную, чтобы определить высоту водяного столба,
- мощность электрического мотора.
Дополнительные детали также важно подобрать правильно. Погружной патрубок лучше сделать из металла или прочного пластика
Мягкие трубы при всасывании сжимаются, не пропуская воду. Обратный клапан покупают отдельно, чтобы вода с прекращением работы насоса не сливалась обратно. Не всегда он идет в комплекте, но это важная деталь. Желательно установить фильтр, если жидкость содержит примеси песка и грязи. Такие вещества загрязняют корпус насоса и препятствуют его нормальной работе.
Подключение скважинного насоса без вспомогательного оборудования
Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.
Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.
Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.
Сборка скважинного насоса
Монтаж всех элементов производится в следующем порядке:
1. В случае отсутствия на скважинном насосе обратного клапана его необходимо приобрести и дополнительно установить в первую очередь.
2. Далее устанавливается переходной фитинг и футорка. Их назначение заключается в том, что бы обеспечить плотное соединение ПНД трубы и скважинного насоса.
При установке этих элементов необходимо позаботиться о герметичности всех соединений. Иначе в последующем под давлением в этих местах образуется течь и часть воды будет возвращаться обратно в скважину.
Также надо обратить внимание на необходимые размеры соединений. Иначе соединительные элементы придется снова менять, поехав опять в магазин. 3
Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз
3. Производится крепеж скважинного насоса к страховочному тросу. Диаметр троса подбирается исходя из глубины скважины. Чем она больше, тем большая масса конструкции водопровода, но уже с водой в трубе тянуть вниз.
Для крепежа у насоса имеется 2 симметрично расположенных друг напротив друга уха. Рекомендуется трос пропускать через оба уха. В этом случае насос будет висеть прямо и при необходимости его можно будет без затруднений вытащить из скважины.
Когда насос привязан только за одно ухо, то при вытаскивании его начинает перекашивать внутри скважины, и возникают затруднения.
4. Для фиксации конца троса используются специальные зажимы, которые не дадут тросу отсоединиться от насоса. Не надо пытаться завязывать узел, который в конечном итоге ослабнет и трос выскользнет.
5. В ПНД трубу вставляется гильза, и собирается фитинг. Фитинг состоит из гайки, обжимного кольца, прижимного кольца и уплотнительного резинового кольца.
При установке обжимного кольца надо обратить внимание на направление зубьев со внутренней его стороны. При не правильной установке этого элемента труба не будет плотно зафиксирована. 6
ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить
6. ПНД труба вставляется в насос. Производится протяжка фитинговых соединений. При установке необходимо бережно обращаться с уплотнительным резиновым кольцом, которое нельзя повредить.
При затяжке всех резьбовых соединений используются специальные ключи.
7. Идет соединение кабеля с кабелем насоса. Здесь надо учитывать то, что место соединения должно быть абсолютно герметичным.
В противном случае попадающая в неплотное соединение влага окислить все контакты, а затем и замкнет. В результате насос может выйти из строя. Для того, что бы этого избежать надо использовать термоусадочные муфты или заливные муфты.

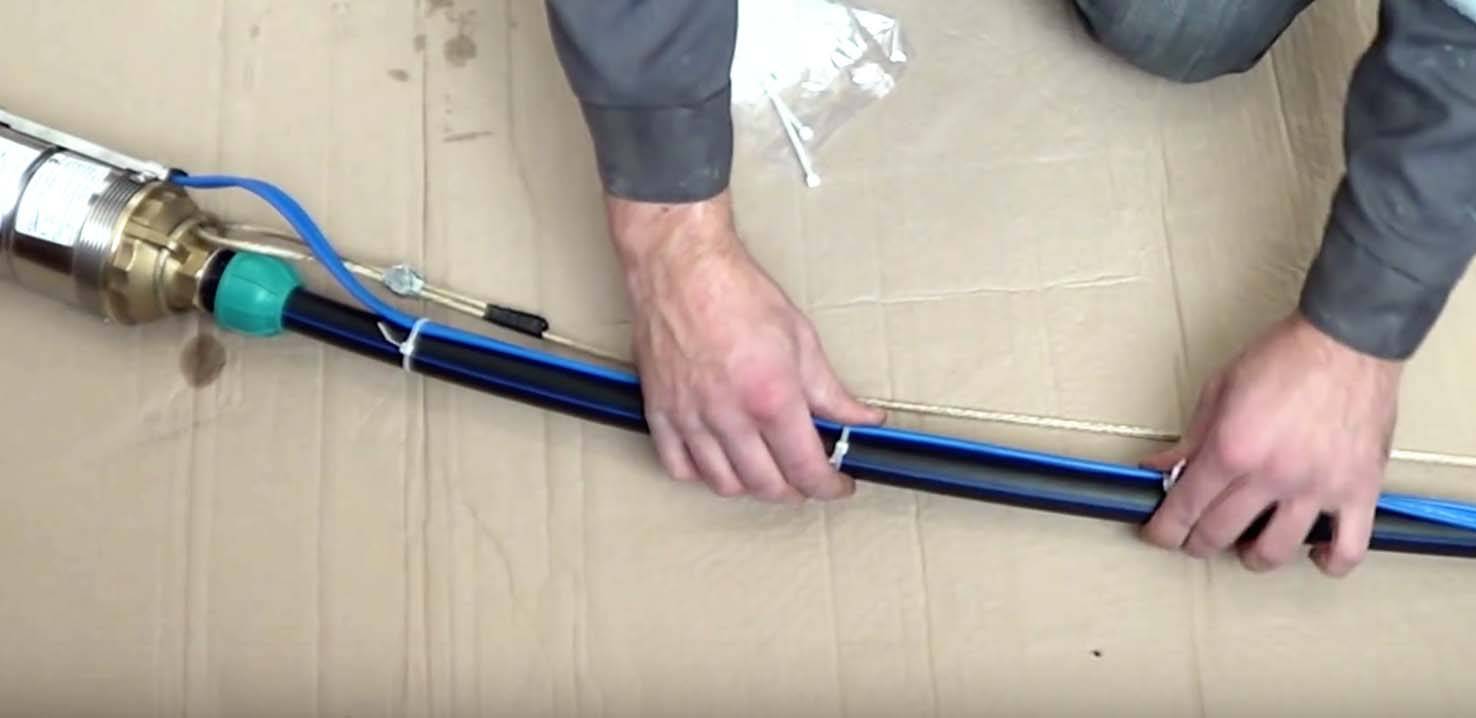

8. Производится крепеж страховочного троса и удлинительного кабеля к ПНД трубе.
Категорически запрещается производить плотную фиксацию кабеля и троса к самой трубе. Иначе возможен обрыв например кабеля в результате растяжения непосредственно трубы по давлением воды.
Для фиксации используются пластиковые хомуты с интервалом в 1 метр.
9. Также производится монтаж ПНД фитинга, который будет необходим при установке скважинного адаптера.
Или если насаживается скважинный оголовок кессона. Не стоит оголовок сразу фиксировать на трубе, что бы после погружения насоса в скважину можно было выбрать то место, где труба будет отрезана и там уже затянуть крепеж оголовка.
10. Обязательно фиксируется обратный конец троса за любой крупный и неподвижный предмет в страховочных целях.
Подготовка к монтажу насоса
Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.
Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.
Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.
Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.
Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.
Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.
Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.
Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.
