Порядок установки и подключения светодиодной ленты

Методы крепления и монтаж


Профиль из пластика

Существуют различные способы монтажа ленты на потолок.

  • Монтаж в плинтус. Этот способ имеет важнейшие преимущество – мастеру не потребуется переделывать потолок. Плинтус монтируется на отдалении от потолка на 8-10 см. Приклеивать дюралайт можно на сам плинтус после его установки. Лента приклеивается на специальную клеевую основу.
  • Установка в карниз из гипсокартона. Этот способ более сложный, но выглядит визуально эффектнее.
  1. Определение длины ленты, ее характеристик. Покупка подходящего профиля.
  2. Покупка контроллера для управления подсветкой и яркостью свечения. Регулировка осуществляется с помощью пульта дистанционного управления.
  3. Приобретение специальных коннекторов. Они зависят от типа дюралайта и изготовителя. Различаются по форме.
  4. Выбор блока питания.
  5. Сборка системы с последовательным укладыванием и приклеиванием светодиодной нити.
  6. Подключение к блоку питания.

Источник питания является важнейшей частью системы. Выбор зависит от ряда характеристик, с которыми предварительно нужно разобраться.

Выбор блока питания


Виды блоков питания для светодиодной ленты

Источники питания различаются мощностью – есть изделия от 6 до 400 Вт. Выбирается в зависимости от полной нагрузки ленты с учетом запаса в 20-30%.

Пример расчета мощности следующий. Есть лента длиной 5 м и мощностью 9,4 Вт, для которой подбирается блок питания. Общая нагрузка ленты составляет 5*9,4=47 Вт. Блок питания должен иметь мощность 47*1,25=58,75 Вт при запасе мощности в 25%. Полученную величину можно округлить до 60 Вт – именно на это значение выбирается блок, который должен запитать светодиодную ленту. Неправильный выбор грозит отсутствием работоспособности системы.

Выбор профиля для монтажа

Алюминиевый светодиодный профиль

Монтажные профили различаются по материалу и устройству. Обычно они изготавливаются из следующих материалов:

  • Алюминий. Это надежная и универсальная система, которая подходит к любому интерьеру. Используются для быстрой и легкой реализации осветительной системы. Хорошо отводят тепло.
  • Пластик. Короб из пластика выполняется из качественного и надежного материала, который устойчив к скачкам температуры, повышенной влаге, механическим воздействиям. Бывает матовый и прозрачный. Применяется в общественных зданиях, освещении витрин магазинов, подсветки мебели и торгового оборудования.

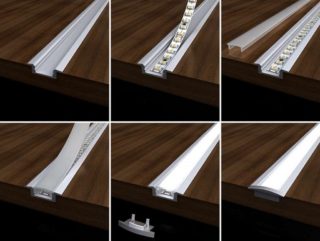

Схема монтажа врезного профиля

По устройству различают профили:

  • Угловые. Применяются, когда стандартный профиль неуместен. Примеры использования – подсветка витрин, торговых залов, шкафов, вместо потолочного плинтуса. С помощью такого профиля можно самостоятельно придумать оригинальные схемы размещения светодиодных нитей.
  • Встраиваемые. Такая модель выглядит как обычный металлический профиль. Он довольно объемный и обладает рядом преимуществ. К ним относятся устойчивость к агрессивному воздействию окружающей среды, надежность, прочность крепления. Монтировать систему рекомендуется на специализированный клей или крепление. Тогда конструкция будет качественной и надежной.
  • Врезные. Такие виды профилей устанавливаются для подсветки различной мебели – например, кухонного гарнитура, кроватей, шкафов. Цвет у профиля обычно золотой и серебряный. Длина – 1-2 метра. Чтобы свет рассеивается, дополнительно может устанавливаться матовый световой фильтр. Это позволяет сделать более привлекательный внешний вид мебели.

6 отличий и критериев выбора ленты на 220 В

Рассмотрим 6 параметров выбора и отличий светодиодных лент.

  1. Форма продажи.

Чаще всего в магазинах встречается два вида ленты:

  • с выпрямителем и вилкой;
  • в бухте.

Для быстрого монтажа небольшой подсветки подойдет комплект на 220 В. Обычно это отрезок ленты от 1 до 5 м со всем необходимым для работы. Светодиодная лента в бухте — отличное решение для крупных проектов. Только не забудьте купить выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, например, из диодов 1n4007, которые вы легко найдете в зарядных устройствах от мобильных телефонов или в сгоревших энергосберегающих лампах.

  1. Цвет свечения:
  • белый;
  • одноцветный;
  • RGB.
  1. Тип светодиода

От этого зависят яркость и потребляемая мощность:

  • 3528;
  • 5050;
  • 2835;
  • 5730 (5630).
  1. Количество светодиодов.

Основные номиналы:

  • 60;
  • 80;
  • 120.
  1. Класс защиты от воздействия внешних факторов. Обозначается как IPxx, где xx – это цифры от 0 до 8. Чем они больше, тем лучше. Например, IP68 может применяться на улице и не боится воды.
  2. Кратность резки.

Ленту можно резать только в строго обозначенных местах согласно кратности отреза

Поэтому при покупке обратите внимание на этот параметр. Обычно это 1 м, или 60 светодиодов, но бывают другие, например 0,5 м и 60 диодов для 120 led/м

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Плюсы:

  1. Используется LED лента без блока питания.
  2. При подключении несколько метров диодов просто втыкаются в ближайшую розетку, и они будут работать.
  3. Подключение производят любыми проводами, даже тонкими, поскольку сила тока будет по ним подходить довольно низкая.
  4. Цельный собранный кусок в длину достигает и 100 метров. Это очень удобно для освещения больших площадей.

Без блока питания
Длинная лента
Для розетки

Минусы:

Придется соблюдать особую осторожность при монтаже и включении, поскольку потребуется высокое напряжение.

Лампочки вскоре могут выйти из строя, если приобрести некачественные китайские образцы.
Герметичную ленту очень тяжело чинить – придется полностью избавляться от герметика, менять детали и снова герметизировать.
Имеется мерцание частотой в 100 герц. Человеческий глаз просто не заметят этого, но это всё равно воздействует на сознание человека — появятся головные боли или утомляемость.. Из-за этих недостатков сферу применения приходится ограничивать

Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Лента на кухне

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Использование светодиодных лент и их достоинства

Диодная лента является гибким основанием, на котором распределены контактные полоски со светодиодами. Конструкция наделена достоинствами:

  • экономичный расход электричества;
  • доступная стоимость;
  • доступный и несложный монтаж;
  • востребована в качестве подсветки для потолков;
  • длительные эксплуатационные сроки.

Оригинальное изделие разнообразит любой интерьер

При выборе диодной ленты для потолка или для другой подсветки проверьте такие параметры, как уровень защиты, цветовая гамма свечения и плотность светодиодов.

Варианты подсветки потолка светодиодной лентой

Из-за компактности для монтирования световой дорожки на потолок не нужны значительные пазы. Для монтажа достаточно несколько сантиметров. При этом используются монохромные изделия или шлейфы различных цветов.

Подсветка навесной конструкции и отдельных элементов

Выбирая способы, как установить светодиодные ленты для подсветки потолка, можно выбрать разные варианты выделения контуров. В зависимости от габаритов диодов выделяются такие варианты — SMD 5050 или SMD 3528. Первый вариант наделен более мощным свечением светодиодов, которые могут излучать несколько цветов (RGB — устройства). При наличии пульта и контроллера можно задать не только цветовую палитру, но и временной промежуток.

Такие устройства классифицируются по количеству диодов, которые располагаются на одном метре гибкой дорожки. Чем больше плотность, тем более ярким будет свечение. Для подсветки потолков не нужно выбирать лампы с ярким свечением, так как такое освещение не будет использоваться в качестве основного источника света, а лишь немного обозначит контуры.

Монтаж изделия в потолочный плинтус

Интересные идеи применения светодиодной конструкции в интерьере

Подобные устройства используются в качестве местного освещения и дополняют основные осветительные приборы. Их применяют и для декорирования определенной зоны. Это может быть фартук в кухонной зоне или изголовье спального ложа.

Стильно смотрится подсветка с двух сторон

С помощью такого способа освещения можно отделить рабочую зону на кухне. Декоративные подсветки применяются для кухонных шкафов и потолочных ниш. Лена в нижней части шкафа используется, когда гарнитур стоит на ножках. При этом создается впечатление парящих шкафов. Подсветка шкафов изнутри становится популярной из-за удобства и функциональности.

Оригинальное решение для ванной

Необычно смотрится подсветка в ванной комнате. При этом подсветить можно потолки, стены и зеркала. Светодиодные ленты могут освещать пространство перед зеркалом или монтироваться за зеркала.

В детской комнате с помощью разноцветных светодиодов можно создать жизнерадостную и теплую атмосферу. Монохромные источники света подчеркивают элементы декора и некоторые предметы мебели.

Подсветка рабочей зоны на кухне

Светодиодные полоски придают объем полкам и стеллажам, при подсвечивании их с торцевой части. Эффектно смотрятся специально подсвеченные картины, портьеры или шторы.

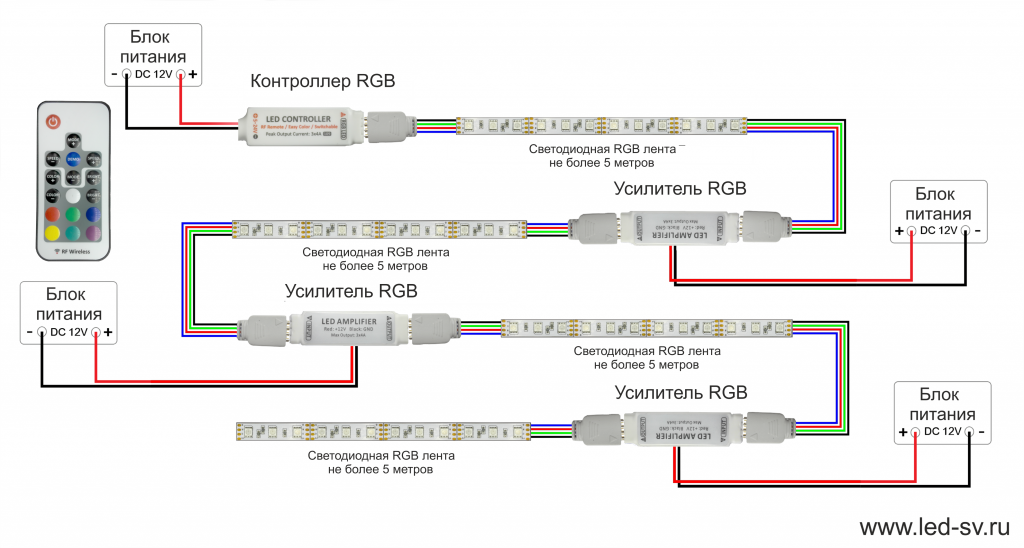

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

  • смешивая 3 основные цвета — красный, зеленый, синий — получает новые оттенки;
  • увеличивает или уменьшает яркость;
  • включает и выключает устройство;
  • некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

  • способу управления;
  • прошивке программы;
  • выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой — способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Радио пульт;

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

ИК-пульт;

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Wi-Fi;

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Звуковой;

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

Способы управления цветом свеченияRGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.

Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.

Как применяют светодиодные ленты

Рассмотрим, в каких помещениях и какие именно диодные ленты наиболее предпочтительно применять:

  • При освещении стеллажа, навесной полки, шкафа подходит лента SMD 3528, плотность которой составляет LED 60 шт. на 1 погонном м. Это наиболее простой вариант по умеренной стоимости. Цвет светового потока может быть выбран на основании личных вкусов.
  • В спальнях и детских комнатах как дополнительную систему освещения возможно задействовать также 3528 либо 5050. Лучше в этой ситуации подобрать мягкое белое освещение с нейтральным оттенком.
  • В большом помещении как дополнительный либо основной источник света преимущественно используют SMD 5050 и 2835. Данные разновидности при условии правильного определения нужной длины превосходно справляются со своими функциями.
  • SMD 5630 и 5730 задействуют в крупных помещениях, в частности, магазинных.
  • Чтобы осветить салон авто, используют SMD 5050 и ленты RGB, защитный класс которых — не меньше IP54.
  • Чтобы декоративно оформить либо осветить открытую беседку либо иную садовую постройку, потребуется приобретение ленты, имеющей защитную оболочку их силикона и защитный класс минимум IP65.

Подключение ленты LED

Для подключения диодной ленты внутри квартиры либо частного жилого дома нужна покупка блока питания, имеющего соответствующий защитный класс от влаги и пыли. Как правило, применяются блоки, чьё выходное электронапряжение составляет 12 В, в более редких случаях — 24 В. Реже всего встречаются мало распространённые выпрямители с электронапряжением 36 В. Ещё есть диодные ленты, которые подключаютя к электросети 220 в. Но им также нужно постоянное электронапряжение, а не переменное.

Ещё в случае подключения ленты LED возможно использование диммера, позволяющего регулировать интенсивность света. Это способствует расслаблению дома в вечернее время, прежде всего — в случае, если в рабочем помещении (цех, офис) всё время присутствует яркий свет, вызывающий усталость глаз.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Классификация, маркировка LED- лент

Светодиодные ленты отличаются между собой как по типу LED-лампочек, так и их количеству. А также по:

  • напряжению;
  • классу пылевлагозащите (маркировка IP54, IP68 и IP67);
  • типоразмеру.

По потребляемому напряжению LED-ленты подразделяются на такие виды:

  • 5В;
  • 24В;
  • 220В;
  • 12В.

Светодиодные ленты на 12 и 220 вольт – самые распространенные.

Стоит отметить, что располагаются они как одно, так и двухрядно. И каждый метровый отрезок имеет свою плотность размещения осветительных элементов до линии среза.

На количество светодиодов, их плотность влияет также их типоразмер.

В продаже встречаются LED- ленты с любым типом светодиодов с такой маркировкой:

  • RGB (сочетание трех цветов);
  • SND (однокристальный моноцветный светодиод);
  • SMD (трехкристальный, с разными оттенками цветов);
  • dd5050rgbw (четырехкристальный светодиод).

Стоит отметить, что для обеспечения правильной работы лент с  кристаллами различных оттенков, которые потребляют отличное друг от друга напряжение,  используются специальные контроллеры для их подключения.

Определенные типы лент устанавливаются только в силиконовую трубку или алюминиевый профиль.

Самой популярной является трехкристаллическая SMD лента. Однако она маломощная и рассчитывать на приемлемый уровень освещения вряд ли можно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
