Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

• Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
• Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы находились заподлицо с плоскостью стены;
• Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
• Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
• Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с минимальным количеством монтажных каналов.

Модели могут встраиваться в стену или находится на ее поверхности. Они подходят для использования внутри помещения или оснащаются влагостойким корпусом для монтажа на улице. Специальная крышка исключает доступ влаги и пыли внутрь корпуса и к контактам. Такое решение актуально, если сблокированной модификацией оснащается ванная комната.

Как выбрать розетку с выключателем

При подборе подходящего устройства стоит обратить внимание на несколько факторов:

• совместимость с техническими характеристиками и особенностями электролинии;
• соответствие дизайну помещения;
• функциональность по мощности подключаемого оборудования;
• количество кнопок и розеток в одном блоке;
• особенности монтажа.

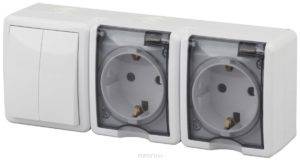

Производители выпускают несколько моделей:

• двойной вариант – состоит из выключателя и незаземленной розетки;
• внутренний блок с выключателем и заземленной розеткой, клавиша бывает со световым индикатором;
• приспособления для наружной установки – розетка и клавиша скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной комбинацией клавиш, выключателей, розеточных групп. Внешняя часть корпуса может сниматься – тройной прибор подходит для системы розетка + выключатель + слот или USB-порт.

Средняя стоимость простого устройства – 200 руб. Образец для европроводки с двумя кнопками стоит примерно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Влагозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

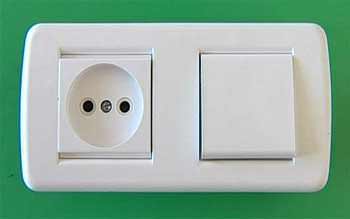

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

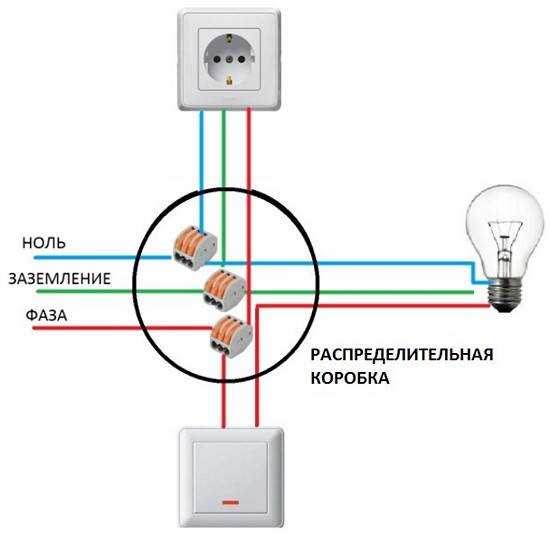

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

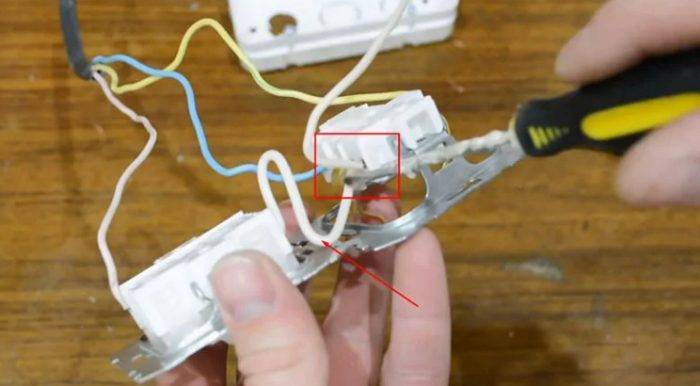

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

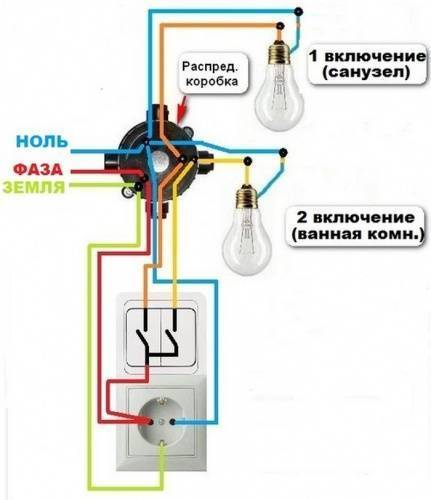

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

• крестовидная и плоская отвёртка;
• инструмент для чистки оплетки;
• изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

1. Ослабьте клеммы, которые предназначены для фиксации проводов.
2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы

Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.. Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки

В сети таких роликов много и каждый найдет свой вариант

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Переделка схемы с двухклавишным выключателем

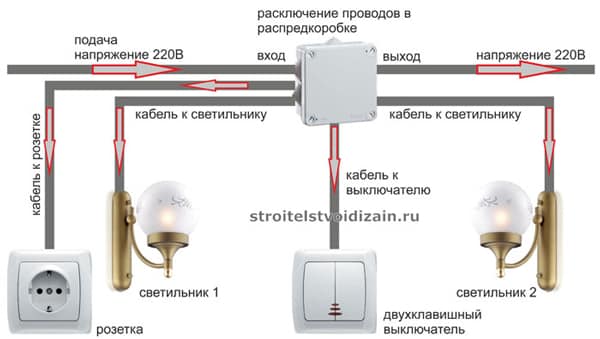

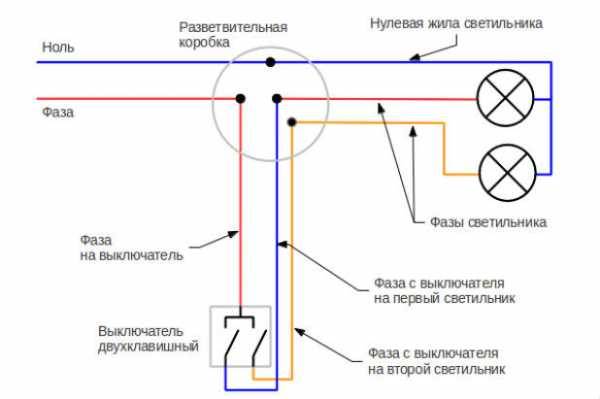

На рисунке приведена стандартная схема освещения с двухклавишным выключателем, на примере которой будет рассказан процесс переделки. Сам процесс будет производится в два этапа.

На первом этапе определяемся с потолочными проводами, и тут нам придется поработать под напряжением. На втором этапе произведем монтаж схемы. Естественно, места под выключатель и розетку должны быть подготовлены заранее.

Действуем строго по пунктам:

а) Отключаем подачу напряжения в данное помещение и отсоединяем люстру от проводов. Выключатель вынимаем из подрозетника и оставляем висеть на проводах.

б) Потолочные провода разводим в стороны, чтобы оголенные концы не касались друг друга и снова подаем напряжение.

в) Нажимаем, например, левую клавишу выключателя и индикаторной отверткой на потолке находим первый фазный провод коричневого цвета. Отмечаем один его конец на потолке, а второй на выключателе (цвета жил указываются согласно приведенной схемы).

г) Нажимаем правую клавишу и отверткой находим второй фазный провод красного цвета. Также отмечаем оба конца: один на потолке, а второй напротив правой клавиши. Оставшийся третий провод синего цвета будет являться нулем.

д) На выключателе отверткой находим приходящий фазный провод и отмечаем его. Как правило, он подключается с противоположной стороны от двух выходящих.

е) Отключаем подачу напряжения в данное помещение и отсоединяем выключатель. Провода, которыми он был подключен, оставляем на своих местах или запоминаем, как были.

ж) Подключаем люстру, предназначенную для работы с одноклавишным выключателем. Один ее вывод соединяем с первым фазным проводом, а второй вывод с нулевым.

з) Подключаем одноклавишный выключатель, но в подрозетник его пока не устанавливаем, а оставляем на весу: приходящий фазный провод соединяем с нижним его контактом, а верхний контакт соединяем с выводом, который ранее стоял напротив левой клавиши. Подаем напряжение и проверяем работу схемы освещения. Если все нормально, то напряжение отключаем опять.

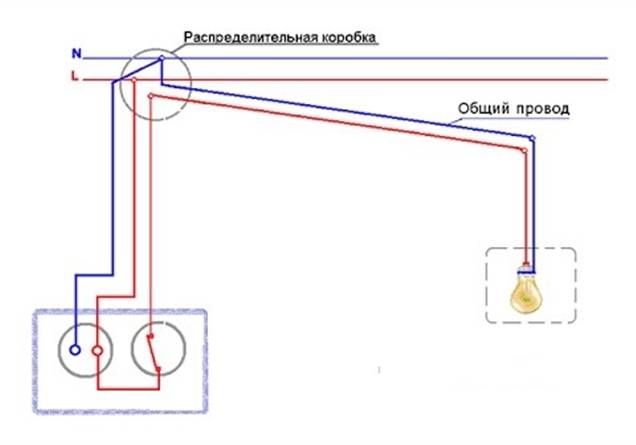

и) Соединяем перемычкой второй фазный провод с нулевым, как показано на рисунке. Если провод позволяет, то соединяем напрямую.

к) Подсоединяем розетку, но в подрозетник пока не устанавливаем. На правый контакт розетки подключаем оставшийся провод красного цвета и он будет являться нулевым. На левый контакт розетки кидаем перемычку от нижнего контакта выключателя. Подаем напряжение и радуемся проделанной работе.

Удачи!

Установка одноклавишного блока

Инструкция:

1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. “Земля” подсоединяется к третьей свободной клемме розетки.
4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

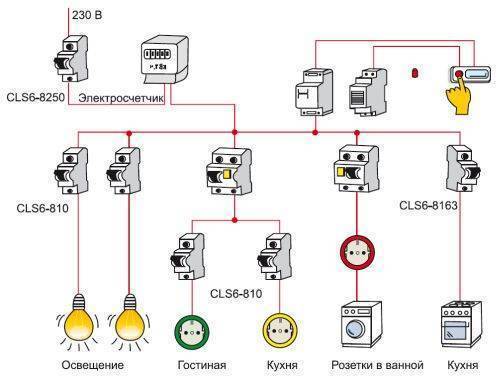

На фото представлена возможная схема квартирной электросети

• Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
• От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
• Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
• От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

• Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление. Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
• Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

Подключение выключателя

• Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
• Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

• экономный расход электроэнергии;
• небольшие габариты;
• привлекательный дизайн;
• возможность с одного места управлять осветительными приборами в разных помещениях;
• возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
• при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

• изменения интенсивности света одного из осветительных приборов;
• управления из одного места сразу несколькими источниками света;
• управления отдельными зонами освещения в рамках одной комнаты.

Выключатель

Выключатель состоит из двух контактных групп (вход и выход). Главная его задача замкнуть либо разомкнуть уже готовую электрическую цепь для подачи напряжения на осветительный прибор. Запомните, этот коммутационный аппарат всегда работает только на разрыв фазы, ноль ему не нужен. К выключателю должны подключаться только фазные провода: один от питающей сети (к входящему контакту), второй от светильника (к выходящему контакту).

Закрутите красный проводный разъем на черный провод от розетки, черный провод питания, который возвращается к выключателю и черный провод свисающего шнура, соединяя все три вместе. Оберните черную проволоку косички вокруг одного из винтов с правой стороны существующего переключателя света, который вы отложили ранее. Оберните оставшийся черный провод вокруг оставшегося винта с правой стороны выключателя света. Аккуратно вставьте два комплекта как черного, так и оголенного медного провода в заднюю часть электрического переключателя и снова подключите переключатель к верхней и нижней части коробки.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.
