Уплотнители и крепежные детали
Для обеспечения надежности укладки, профилированные листы для кровли укрепляются к обрешетке саморезами. Для большей устойчивости эти элементы креплений выполняются из прочной, оцинкованной гальваническим способом, стали. Все саморезы оснащены особой прокладкой из прорезиненного эласомера, что призвана обеспечить герметизацию мест крепления. Это необходимо, чтобы влага не проникла к деталям обрешетки и не испортила их.
Герметизация необходима и для того, чтобы влага не попадала на края в отверстие профнастила и он не подвергался коррозии.
Размерами саморезы бывают 4,8×35, 4,8×60, 4,8×80 мм, толщина внешнего слоя защитного напыления бывает от 12 мкм. А, в состав самого материала для изготовления саморезов входят стабилизаторы, что предотвращают их разрушение под воздействием ультрафиолетовых лучей.
Шляпка самореза дополнительно покрыта порошковой краской толщиной от 50 мкм. А защитная прокладка изготовлена из эластомера – она предназначена для установления ендов из алюминиевой жести. При установке кровли цвет крепежных деталей подбирается под окраску листов профнастила.
При монтаже крыши не обойтись без особых уплотнителей — они выполняются из пенополиуретана и размещаются между обрешеткой и профильными листами. Кровельный уплотнитель бывает различной формы, но самой эффективной становится та, что соответствует очертаниям профлиста. Уплотнитель применяется для лучшей теплоизоляции помещения под кровлей, продления срока ее службы и для снижения уровня шумового эффекта покрытия во время дождя и снега. Для наилучшего скрепления на утеплитель с одной, или двух сторон наносится клеевой состав. А, для вентиляции помещения под кровлей, применяется утеплитель с особыми выемками.
Применение уплотнителя предоставляет возможность устранения небольших зазоров, что образуются при укладывании листа к плоскости кровли в угловых местах. Пустоты опасны тем, что в них может затечь вода, или залететь птица, и там может застаиваться холодный воздух. Все эти факторы отражаются на качестве теплоизоляции дома и состоянии многослойной кровли. Поэтому, материал для уплотнительных элементов подбирается долговечный и стойкий к биологическим факторам.
Устройство водосточной и снегозадержательной системы кровли
Водосточная система выполняет важную роль в защите стен и цоколя от воды, а фундамент от чрезмерного увлажнения. Неорганизованный отвод воды с крыши во время дождя, производится стеканием влаги с крышу на землю без желобов и водосточных труб. Такой способ удаления воды с крыши постепенно приводит к повреждению цоколя дома и подмыванию фундамента.
Организованным способом удаления воды с крыши становится водосток, что состоит из желобов и водосточных труб. Современные системы водоотлива продаются в комплекте со всеми крепежными элементами и рассчитаны на любую площадь дома. К наиболее распространенным материалам для водоотливной системы становятся ПВХ, оцинкованная сталь с полимерным покрытием и медные водостоки.
Снегозадержательная система становится важным элементом безопасности, и устраивается для того, чтобы тяжелые пласты снега ранней весной не падали тяжелыми глыбами, а сходили постепенно. Система снегозадержания представляют собой горизонтальные планки, устроенные на крыше особым образом, чтобы предотвратить слипание снега и обеспечить постепенное таяние и удаление воды с крыши. Цветом снегозадержатели не должны отличаться от покрытия крыши.
Как покрыть крышу профлистом своими руками. Видео и фотопримеры выполняемых работ
После выхода на строительные рынки профилированных листов, кровельные работы с помощью этого материала стали производится значительно быстрее и проще. Большое количество информации, фото и видео, как покрыть крышу профлистом своими руками, позволяют научиться крепить кровлю из профнастила самостоятельно.
Как и многие ремонтные работы, крыть кровлю профлистом лучше всего вдвоем. Предварительно необходимо уточнить размеры площади, которую нужно покрыть профнастилом, удостовериться в прямоугольной форме скатов и проверить их плоскость с помощью уровня. Затем определиться с цветом, формой, толщиной и маркой профлиста, а также подобрать необходимый инструмент и комплектующие.
Подбор материалов и расчет их необходимого количества
Крыша из профлиста своими руками может делаться как из кровельного, так и из стенового профнастила. Эти два вида отличаются толщиной стального листа и особенностями формы профиля. Основное внешнее отличие стенового профнастила заключается в наличии одной или нескольких дополнительных продольных канавок, увеличивающих жесткость материала.
Какой профнастил выбирать
Для крыш малой площади вполне достаточно стенового профнастила. При покрытии больших поверхностей или при редкой обрешетке, лучше использовать кровельный профнастил (является более прочным, высота профиля от 20 мм), хоть это и увеличивает стоимость кровли. Применение более прочного покрытия имеет смысл для островерхих крыш, которые подвергаются повышенным ветровым нагрузкам.
Лучше всего, если длина листа равна или больше длины ската крыши. Это сильно уменьшит количество стыков, позволит сэкономить на крепеже, снизит трудоемкость и затраты времени на работу.
Как рассчитывать количество необходимого материала
Стоимость металлической кровли довольно высокая, поэтому, еще на этапе подготовки, следует максимально точно рассчитать необходимое количество всех ее компонентов. Как показывает практика, материал нужно брать с небольшим запасом, поскольку точный объем отходов заранее определить практически невозможно.
Расчет листов
Расчет необходимого количества листов для покрытия крыши ведется в каждом случае индивидуально. При этом учитывается площадь нахлеста и полезная площадь листа. Наиболее верным считается графический метод расчета, при котором на миллиметровой бумаге делается план скатов крыши и на нем размечаются все листы.
- При наклоне плоскости крыши менее 15 градусов листы должны накладываться внахлест более 20 см;
- Уклон от 15 до 30 градусов соответствует нахлесту не менее 15 см;
- На островерхие крыши с углом уклона более 30 градусов – 10-15 см.
Места нахлеста профнастила у почти горизонтальных крыш, с наклоном ската менее 12 градусов, требуется промазывать специальным битумным, силиконовым или полиуретановым герметиком таких марок, как Favorite, Bau Master, Macroflex, Liquid Nails. Дело в том, что вода и талый снег плохо отводятся с покатой крыши и в этом случае только герметик способен защитить деревянную обрешетку от излишней влаги.
Выбор крепежа
Для монтажа профнастила используются специальные метизы: саморезы и шурупы. Последние применяются значительно реже, поскольку требуют предварительного сверления отверстий в листе. Самонарезы для металла имеют на конце сверло. Благодаря такой конструкции они сами просверливают в металле отверстие и дальше, за счет резьбы, углубляются в дерево.
Для крепления настила диаметр метиз должен быть в пределах 4,8 – 6,3 мм. Длину выбирают так, чтобы шуруп ни в коем случае не прошел насквозь доску обрешетки. Иначе гидроизоляционная мембрана моментально распорется в этом месте.
Метизы, предназначенные для крепления профнастила, окрашены в тот же цвет, что и кровля, поэтому совершенно не выделяются на ее фоне. В комплекте к саморезам идут герметизирующие неопреновые шайбы-прокладки. Они необходимы для защиты и долговечности крыши: без них дерево под креплением быстро намокнет и сгниет.
Головка шестигранной формы ориентирована на такую-же насадку шуруповерта. Чтобы не продавливать металл, нижняя её плоскость имеет увеличенную площадку.
Головка шурупа обычно выполнена в форме конуса, который не прижимает, а продавливает металл и сильно уменьшает площадь удерживающего контакта. При использовании шурупов, кроме герметизирующей резиновой или полимерной прокладки, рекомендуется дополнительно защищать отверстие силиконом или герметиком.
Как крепить профнастил на крыше саморезами фото которых вы видите, мы расскажем на примере листа с прямоугольным профилем. В среднем, на ровном участке пологой крыши используется от 6 до 10 метиз. Это количество варьируется, в зависимости от конструкции обрешетки, угла наклона и расположения профлиста: в крайних боковых – саморезы устанавливают в два крайних углубления волны. В средней части крыши они используются через ряд. Шаг установки саморезов – не менее 500 мм. После получения нужного количества, число метиз нужно увеличить в 1,15 раза.
Тонкости доставки профнастила
Покрыть крышу профнастилом своими руками вполне реально. Для этого нужно потребовать у продавца кровельного материала инструкцию, которую издает каждый производитель профнастила.
В ней пошагово описывается весь процесс монтажа кровли из профнастила. Но прежде, чем приступить к монтажу профнастила, его сначала нужно доставить на участок.
Если не знать некоторых тонкостей доставки профнастила, то изделие можно окончательно испортить, тогда и кровля будет некачественной, она не сможет выполнять свою основную функцию – защищать дом от осадков и других погодных явлений.
Важно знать:
- Профнастил нужно укладывать в машину на твердое основание. Для этого можно использовать деревянные лаги, их длина должна быть длиннее листов профнастила.
- Для того чтобы листы профнастила не перемещались и не терлись между собой при транспортировке, их нужно стянуть стропами.
- Скорость движения автомобиля не должна превышать 80 км/ч и никаких резких движений и торможения.
- Для выполнения погрузки-разгрузки профнастила вручную понадобится две пары рук.
- Листы переносить только в вертикальном положении.
Укладка профнастила на крышу – не сложный технологический процесс, но для подстраховки Вам понадобится помощь человека, который уже выполнял данную работу.
Ведь Вам не хочется испортить приобретенный материал? Да и пара лишних рук при монтаже любой, даже самой простой кровли, никогда не помешает.
Некоторые секреты подъема профнастила на кровлю нужно узнать еще до того, как крыть крышу профнастилом:
- В ветреную погоду категорически не рекомендуется поднимать профнастил на кровлю и производить его монтаж.
- При подъеме профнастила на высоту используйте специальные лаги, их нужно установить на землю.
- Разрешено поднимать один лист. Несколько листов одновременно категорически запрещено поднимать.
- После подъема всего материала на кровлю обязательно нужно еще раз выполнить контрольные обмеры, в том числе на плоскостность и прямолинейность кровельных скатов. Предельно допустимое отклонение – всего 5 мм.
Перед тем, как покрыть крышу профнастилом своими руками, обязательно ознакомьтесь с инструкцией по технике безопасности при работе с данным материалом:
- Старайтесь по кровле из профнастила не ходить. В том случае, если такой возможности нет, нужно позаботиться о мягкой обуви и стараться наступать в том месте, где есть обрешетка в прогиб на листе кровельного материала.
- Выполняйте работу только в перчатках, чтобы не пораниться острыми кромками профильных листов.
- Категорически запрещается для резки листа профнастила использовать болгарку. В тех местах, где произведено обрезание листа с помощью болгарки, намного быстрее произойдет коррозия.
Перед тем, как покрыть крышу профнастилом самому, не лишне расспросить специалистов о том, какие понадобятся инструменты для выполнения многих работ.
Итак, для работы с профнастилом понадобятся:
- Ручные ножницы для металла. Они смогут разрезать профнастил, толщиной до 6 мм.
- Для того чтобы сэкономить время и произвести боле точную резку профнастила, можна использовать электроножницы.
- Электролобзик.
- Дисковую пилу с небольшими зубьями.
Инструменты для работы с профнастилом
Категорически запрещено использовать при работе с профнастилом следующие инструменты:
- Болгарки.
- Образивные круги.
Накануне подготовительных и других работ при монтаже кровли из профнастила рекомендуем еще раз просмотреть: как крыть крышу профнастилом видео
Этапы работ и расчет материала
Основными этапами кровельных работ своими руками с использованием профлистов являются:
- проектирование кровли;
- установка обрешетки;
- определение размеров и количества профлиста;
- определение комплектующих и доборных элементов;
- монтаж профлиста на кровлю крыши;

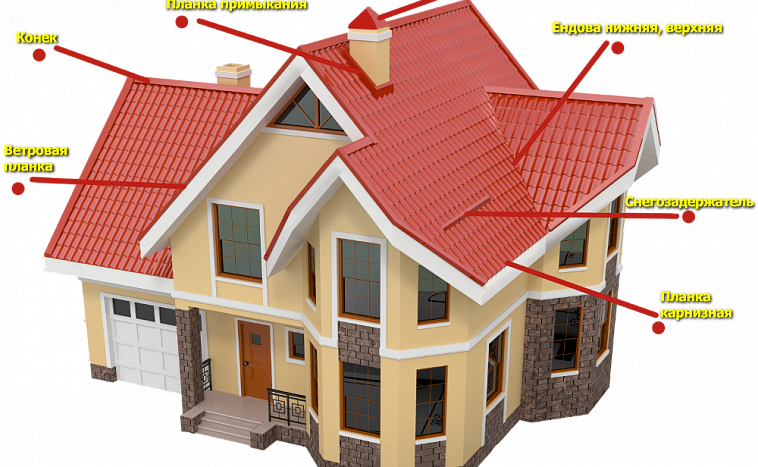

- установка ветровых планок, конька и снегозадержателей.
Перед тем как покрыть крышу профлистом, нужно определиться с проектом. Это можно сделать с помощью специализированных строительных программ или произвести расчет самостоятельно. Если предстоит крыть сложную кровлю с множеством скатов под разными углами наклона, лучше всего воспользоваться готовыми программами или обратится к архитекторам. При несложной конструкции вопрос, как накрыть крышу профлистом без специальной программы, решается путем обычных математических расчетов.

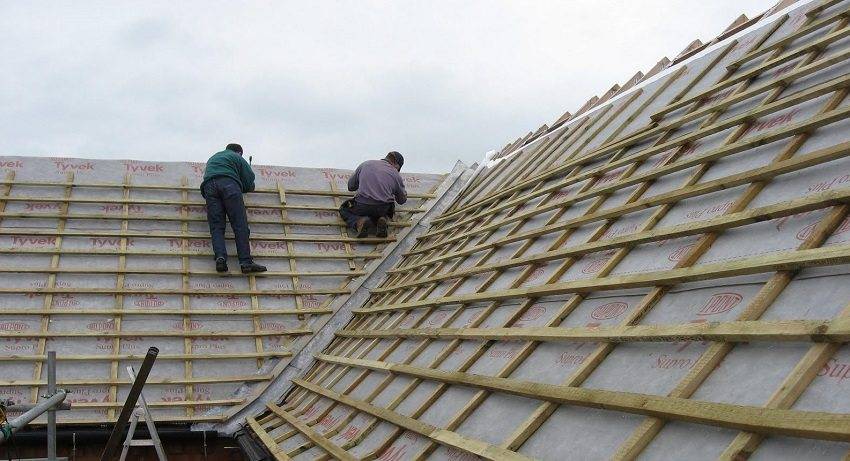

Крыша, подготовленная для укладки листов профнастила
Расчет материала
Основная формула для расчета количества профилированных листов, чтобы крыть простую крышу, следующая:
N
=
D
L
,
Где N – количество профлистов для укладки горизонтального ряда, D – длина ската кровли, L- полезная (монтажная) ширина листа. При окончательном расчете параметр N округляют в большую сторону.
Для несложной крыши количество требующихся профлистов можно рассчитать самостоятельно
Размер горизонтального нахлеста зависит от угла склона и определяется по специальной таблице:
| Угол ската | До 15 градусов | 15 — 30 градусов | Более 30 градусов |
| Нахлёст | 20 см и более | От 15 до 20 см | 10 — 15 см |
Вертикальный нахлест зависит от марки выбранного профнастила и его нужно крыть с перекрыванием волны.
Марка профнастила играет существенную роль и при определении размера свеса: чем больше высота гофры, тем длиннее должен быть свес. При коротком свесе может произойти затекание воды под кровлю.
После определения количества горизонтальных профлистов, нужно рассчитать, сколько таких рядов необходимо, чтобы накрыть кровлю. Эта величина рассчитывается исходя из длины склона крыши, карнизного свеса, кровельного листа, размера нахлестов, а также с учетом доборных элементов.

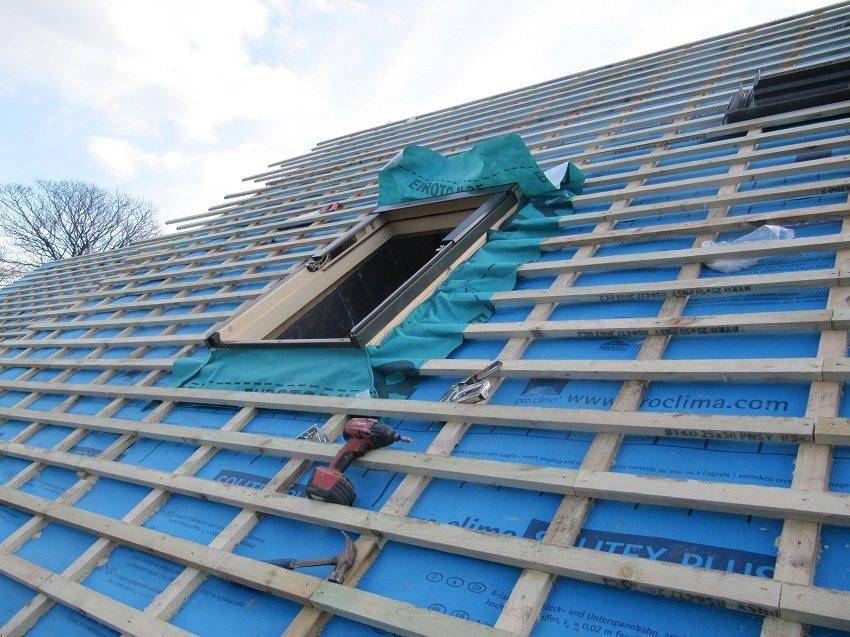

Монтаж обрешётки под профнастил
Проектирование вентиляции
Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.
Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.
Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.
Что такое профилированный лист и как им крыть крышу
Благодаря развитию передовых технологий, в строительстве появились новые материалы, обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

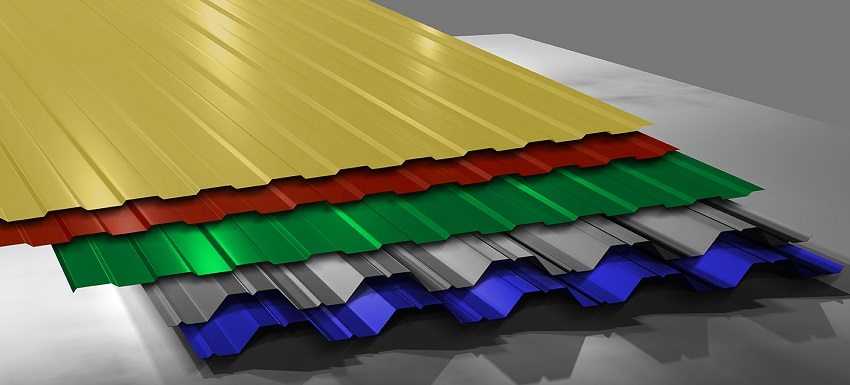

Листы профнастила различной расцветки и с разной высотой гофры.
С внешней стороны профилированный лист состоит из следующих слоев:
- оцинкованный лист – основа профлиста;
- антикоррозийное покрытие;
- полимерное покрытие;
- защитная монтажная пленка.
С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.
Как правильно крыть крышу профнастилом?
Крепить профилированный лист гвоздями нельзя, поскольку под действием ветровых нагрузок такой крепеж постепенно будет ослабляться. Впоследствии это приведет к деформации профлиста и нарушению герметичности кровли. Поэтому перед тем, как крыть крышу профлистом, нужно приобрести специальные кровельные саморезы.
У кровельных саморезов обычно шестигранная головка с прессшайбой. Наконечник в виде бура делает возможным крепление профнастила кровельными саморезами не только к деревянной, но и к металлической обрешетке, причем без предварительного просверливания отверстий.
Шестигранная головка позволяет плотно и надежно прижать профлист к обрешетке с помощью шуруповерта или электродрели с регулируемой скоростью вращения. Особое значение имеют уплотнительные прокладки кровельных саморезов, изготавливаемые из специальной неопреновой резины.
Для того чтобы плотно прижать профнастил к обрешетке, крепление выполняют через нижнюю волну профиля. Но именно этим путем с кровельного покрытия стекает вся вода от дождя и таяния снега
Поэтому, когда мы кроем крышу профлистом, очень важно обеспечить герметичность узлов крепления профлиста. Неопреновая резина защитной прокладки самовулканизируется при затягивании кровельного самореза, полностью исключая возможность проникновения влаги под кровлю
Через верхнюю волну саморезы завинчиваются только при установке конька.
По горизонтали профнастил к обрешетке крепят через одну волну. По вертикали саморезы устанавливаются через одну доску обрешетки в шахматном порядке. На фронтонном свесе крепление выполняется к каждой доске обрешетки. На карнизном свесе саморезы завинчивают в каждую волну профиля.
В каждую волну профнастил крепится также в местах нахлеста между соседними рядами покрытия. Листы покрытия в местах продольных нахлестов рекомендуется дополнительно скрепить специальными заклепками.
При завинчивании саморезов или сверлении в кровельном покрытии отверстий, образуется мелкая металлическая стружка. Перед окончательным затягиванием саморезов ее нужно обязательно удалить во избежание повреждения полимерного защитного покрытия. Кроме того, эта стружка может помешать плотному прилеганию неопреновой прокладки.
Перед тем, как самому перекрыть крышу профнастилом, нужно, на всякий случай, приобрести баллончик ремонтной краски. Лучше сразу подкрасить защитное покрытие в местах незначительных повреждений, чем через несколько лет заниматься ремонтом кровли.
Выбор материала
Есть несколько параметров, которые необходимо внимательно изучить при выборе профилированных листов для кровли:
Маркировка. Существует несколько видов профильных листов, но для крыши лучше всего подходят изделия с маркировкой Н, которые изначально были разработаны как кровельное покрытие
Выбирая конкретную марку, нужно обязательно обращать внимание на высоту волны, которая должна быть не менее 20 мм, и полезную ширину листа. Можно воспользоваться общим правилом: при увеличенном наклоне крыши стоит подбирать более низкую марку профнастила
Не будет лишним при покупке материала изучить сертификат качества.
Наличие дефектов и повреждений. Разумеется, использовать поврежденный или деформированный профнастил для крыши не стоит. На поверхности профиля не должно быть трещин, шероховатостей или прочих изъянов, а покрытие должно быть целостным. Если лист слишком легко гнется или ломается при малейшем изгибе, то использовать его настоятельно не рекомендуется. Кроме того, действительно качественный профнастил после выгибания самостоятельно возвращается в исходное состояние.
Стоимость. Данный параметр особенно актуален при ограниченном бюджете, выделенном на строительство. На стоимость влияет толщина изделий и вид покрытия. У разных производителей может быть совершенно одинаковый профнастил, поэтому стоит изучить рынок и выбрать наиболее подходящий вариант.
Вид покрытия. Для защиты профнастила от коррозионного воздействия обычно используется цинковое покрытие. Толщина защитного слоя варьируется, поэтому нужно подбирать материал с учетом условий эксплуатации. Кроме того, большинство профилированных листов имеют еще и полимерное покрытие, обеспечивающее дополнительную защиту и повышающее визуальные качества материала. Стоит заметить, что профнастил используется не только для кровли. К примеру, достаточно часто делают межэтажное перекрытие по профлисту, что позволяет быстро выполнять такие работы.
Подготовка к монтажу
Чтобы перекрыть крышу профлистом и при этом обеспечить ее необходимые эксплуатационные характеристики, важно заранее подготовить отделываемую поверхность. Для этого необходимо:
устроить стропильную систему. Более подробно вопрос устройства стропил рассмотрен для двускатной и вальмовой крыши. При этом необходимо учитывать соответствие углу наклона ската и выбранному кровельному материалу;
- создать обрешетку по стропилам. Ее тип – сплошной или с промежутками – зависит от выбранной толщины профлиста и планируемой нагрузки на кровлю;
организовать гидроизоляцию крыши. Этот этап обязателен вне зависимости от того, как используется – и используется ли вообще – чердачное помещение. На иллюстрации показано, что гидроизолирующая пленка (мембрана) должна немного провисать между стропилами. Это способствует беспроблемному отводу конденсата. Тепло- и звукоизоляция необходимы в том случае, если крыша под профлист устраивается над жилым помещением. В мансардных кровлях этот этап подготовки очень важен – металлический настил не обладает теплоизолирующими свойствами, скорее, наоборот, и является очень шумным. Укладывать изолирующие материалы можно изнутри, но при строительстве крыши «с нуля» оптимальным вариантом считается изоляция снаружи, под кровельный настил;
- подготовить контробрешетку, к которой придется саморезами крепить профлист.
Пренебречь подготовительными работами – значит, обеспечить ремонт крыши в ближайшие 1…3 года в связи с протечками, излишним шумом во время дождя и ветра, неудовлетворительным температурными режимом в здании.
Плюсы и минусы
Использование профилированного металлического листа в качестве кровельного материала имеет целый ряд достоинств:

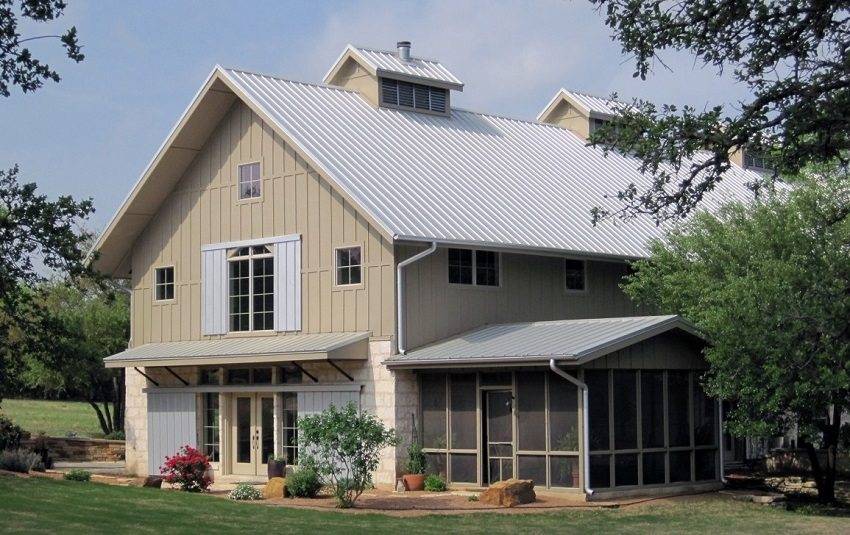

Металлические листы обеспечивают солидный запас прочности
- Прочность и долговечность. При условии правильного подбора и монтажа с соблюдением всех требований профнастильная кровля способна прослужить 30 лет и более, не требуя ремонта.
- Стойкость к внешним воздействиям. При производстве качественного профнастила стальная основа каждого листа покрывается несколькими слоями противокоррозионных покрытий. Благодаря этому металл не ржавеет и сохраняет прочность.
- Малый вес. Масса профнастила составляет около 6 – 8 кг/м2, что позволяет поднимать его на крышу без использования спецтехники. Второй плюс – низкая нагрузка на несущие конструкции (стропила, обрешетку), позволяющая экономить за счет использования более тонких балок и досок.
Малая масса облегчает монтаж: справиться можно и одному
- Пожарная безопасность. Профлист не только не горит сам, но еще и препятствует распространению огня.
- Цена. Если исключить самый дешевый шифер, то покрытие крыши профнастилом можно с уверенностью назвать наиболее доступной методикой. Хотите сэкономить – выбирайте именно профнастил.
Невысокая стоимость позволяет покрывать большие площади с приемлемыми затратами
Теперь – о минусах:
На поврежденных участках быстро появляется ржавчина
- Коррозия на срезе. Как я отметил выше, обрезанные края и места, в которые мы вкручиваем саморезы – потенциальные источники коррозии. Состояние металлической основы на этих участках нужно контролировать, и при первых признаков появления ржавчины принимать меры.
В летнее время такая кровля интенсивно нагревается
- Нагрев на солнце. В летний период крыша из профлиста очень сильно нагревается, так что и в подкровельном пространстве, и в самом помещении температура тоже увеличивается. Частично эту проблему решает монтаж теплоизоляции с внутренней стороны скатов кровли, но лишь частично.
- Отвратительная звукоизоляция. Для меня – самый серьезный недостаток, существенно ограничивающий применение профнастила в качестве кровельного материала для жилых домов. Слышно все – дождь, град, ветер, птиц, даже котов! Опять же, слой теплоизоляций с использованием пористых материалов частично поглощает звук, но полностью не убирает.
Выглядит материал аккуратно, но не слишком презентабельно
Спорный момент – внешний вид. С одной стороны, профнастильная кровля смотрится аккуратно, и в чем-то даже аскетично. С другой стороны, профнастил не спутаешь с другим кровельным материалом, потому крыша все равно будет выглядеть в какой-то мере «дешево». То есть для гаража или сарая особой разницы нет, а вот дизайн жилого дома может пострадать.
