Как построить Фахверковый дом своими руками? Пошаговая инструкция для Строительства немецкого дома

Строим каркасный дом: пошаговая инструкция

Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.

Дальше порядок и очередность работ выглядит следующим образом:

Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.

Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания

Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.

Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.

Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.

Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.

Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами

Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.

После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.

До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.

После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.

ОТДЕЛКА

Стены и потолок обшили гипсокартоном, прошпаклевали и покрасили. Лестницу, перила, столешницы, полки из дерева обработали водной морилкой. В санузле стены обшили влагостойким гипсокартоном и облицевали плиткой.

На нашей мини-кухне стоит газовая плита (50 * 50 * 80 см) с духовкой и мойка размерами 50 * 40 см. Чтобы не загромождать и без того небольшое помещение отдельно стоящим столом, купили круглые столешницы 0 100 и 50 см и закрепили их на вертикальной колонне.

ОТОПЛЕНИЕ

Отдельной проблемой для нас стало отопление. Внутреннюю отделку проводили в конце осени и построить печь-камин мы не успевали, хотя фундамент под неё был готов. Строители предложили сделать отопление с использованием электрокотла. Котёл-отечественный, недорогой. Мы прожили в доме три зимы и вполне довольны, не оставляя надежды построить красивый камин или печь, но уже не для отопления, а больше для комфорта и удовольствия посидеть перед живым огнём.

САНУЗЕЛ

Когда строительство ещё только начиналось, в посёлке не было канализации. Мы собирались устраивать септик или покупать биотуалет, но на удивление быстро канализация появилась, и вопрос был решён. Размер санузла в плане-всего 1,4 х 2,0 м. Тем не менее там уместился весь набор сантехники: унитаз, раковина, душевая кабина. Есть место и для стиральной машины. Кроме того, имеется окно, а значит, и дневной свет. Водонагреватель же прекрасно уместился в кладовке на антресоли.

Ссылка по теме: Технология строительства дома в стиле фахверк

Технология отделки натуральной доской

При отделке натуральным деревом или клееным брусом важно приобрести качественно обработанный материал. Чаще всего для таких работ используется лиственница, сосна или ель

Требования к дереву:

• обработка огнестойкими, водоотталкивающими, противопаразитарными составами;
• качественная сушка дерева, гарантирующая отсутствие усадки досок в будущем;
• тщательное окрашивание бруса со всех сторон специальными долговечными лакокрасочными материалами.

Можно окрашивать не только балки, но и сами стены домаИсточник criptopia.ru

Хорошо обработанное дерево крепится дюбель-шурупами или гвоздями, а места распила тщательно обрабатываются и прокрашиваются. Доски можно визуально состарить специальными составами или щеткой для браширования перед окрашиванием.

Особенности каркаса

Каркас современного фахверкового дома – не только несущая конструкция, но также декоративный элемент. Он делит стену на сегменты и придаёт внешнему виду строения чёткость и выразительность.

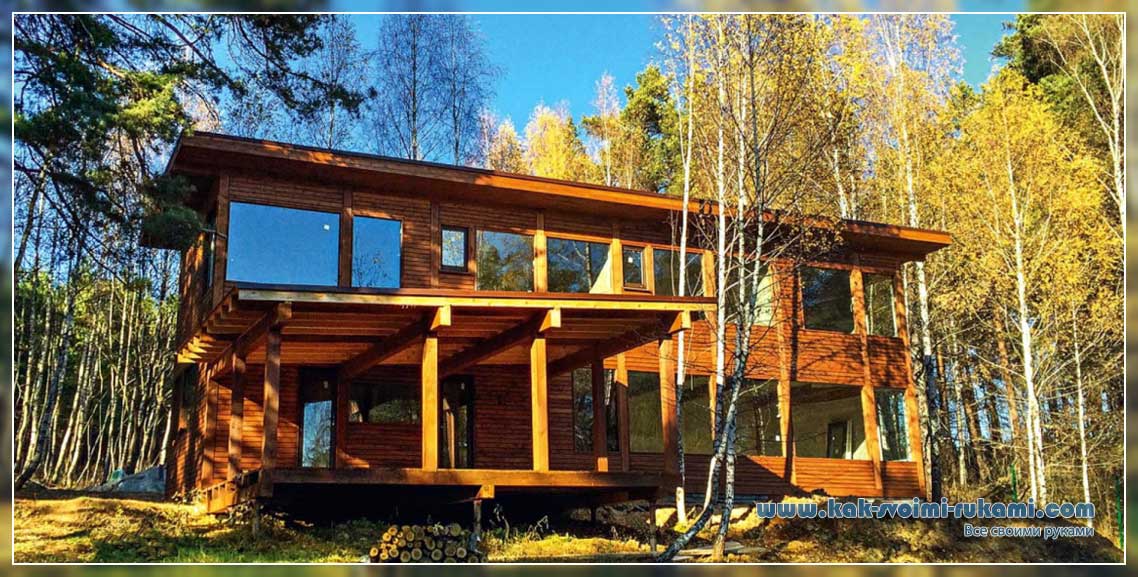

Двухэтажный каркасный дом.

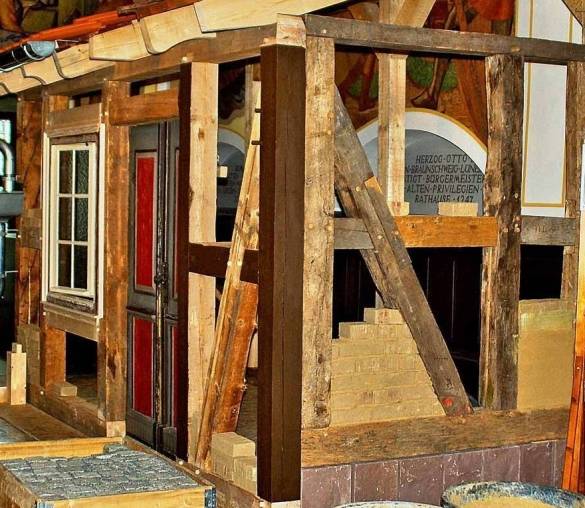

Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные – распределяют давление вертикальных несущих элементов, делают его равномерным по всей площади стен дома. Наклонные – создают дополнительную прочность, укрепляют строение, делают его устойчивым для боковых нагрузок.

Каркасные элементы соединяются друг с другом с помощью металлических шпилек. Один из вариантов фахверкового строительства использует шпильки наряду с выемкой бруса в местах соединения – так называемый паз.

Эта система получила название Герренбальд. Она отличается от традиционного каркаса отсутствием укосин. Устойчивость каркаса обеспечивается точной выборкой дерева в местах соединения, в результате чего соседние элементы плотно прилегают друг с другу и дополнительно крепятся сквозными металлическими шпильками.

Постройка с плоской крышей.

Технология фахверковых домов не требует времени на усадку. Однако надо делать поправку на менталитет. Если строевой лес цельный и сухой – усадка не нужна. Она также не нужна клееному брусу. Если же брус цельный и свежий, сырой, необходимо прочное крепление каркаса (на металлические шпильки, гвозди, с выемкой пазов в местах соединений) и его выдержка, хотя бы несколько месяцев. Фахверковые дома под ключ можно заканчивать, когда проведено утепление стен каркаса и остаются отделочные работы.

Каркас укладывают на утеплённый фундамент. Идеальное сочетание – утеплённая шведская плита или УШП, которая обеспечивает одновременно прочность, жёсткость и изоляцию потерь тепла основания дома.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Отделочные работы

Деревянные части каркаса покрываются декоративными красками с содержанием масла. При желании заказчика сохранить природную фактуру материала применяются тонирующие средства. Поверхность наружных стен отделывается объемной штукатуркой или натуральной древесиной. Особенность внешнего вида дома в стиле фахверк – четкая геометрия каркасных элементов, которые не сливаются по цвету с фасадной поверхностью.

Для отделки стен изнутри используются листы гипсокартона либо обшивочная доска. Между наружными и внутренними панелями укладывается слой утеплителя – минеральной или целлюлозной ваты, ППУ утеплители на немецких компонентах.

Применение натуральных материалов для облицовки стен фахверкового дома придает ему аутентичный вид. Но при этом для строительства по такой технологии не требуется закупать много дорогих стройматериалов.

Сроки возведения дома в стиле фахверк сокращаются до двух-трех месяцев при использовании готовых домокомплектов. Строгое соблюдение технологии, которая считается одной из самых сложных, обеспечивает долговечность и функциональность каркасной постройки. Если вы выбрали именно такой дом, свяжитесь с компанией Garden House.

Несколько проектов наших фахверковых домов

• 4 788 000 Р

Имитация фахверк: интересные проекты домов

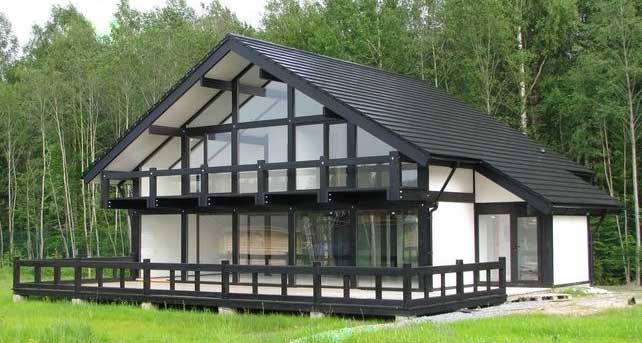

Остекление значительной части фасадов кажется неприемлемым в условиях русского климата. Однако в средней полосе и на южных территориях такие дома будут уютными и теплыми. Современные многослойные стеклопакеты из специального стекла не только отличаются прочностью, но и обладают энергосберегающими характеристиками. В таких домах, например от строительной компании «EcoComplect» – много света, и они смотрятся роскошно и являются идеальным решением для загородных коттеджей, окруженных красивым ландшафтом.

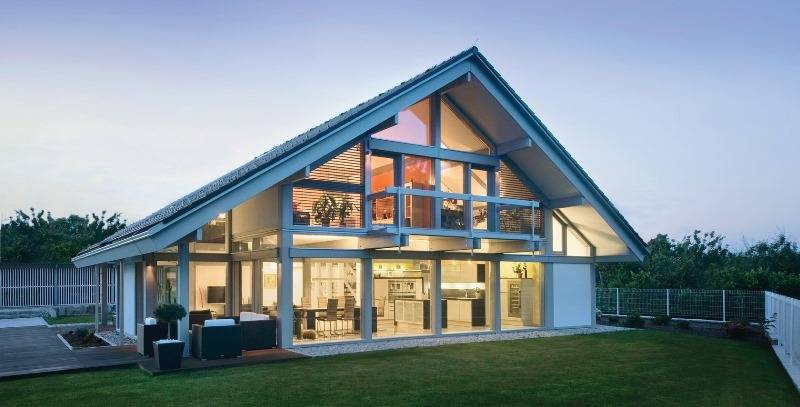

Панорамные окна в фахверковом домеИсточник strolh.ru

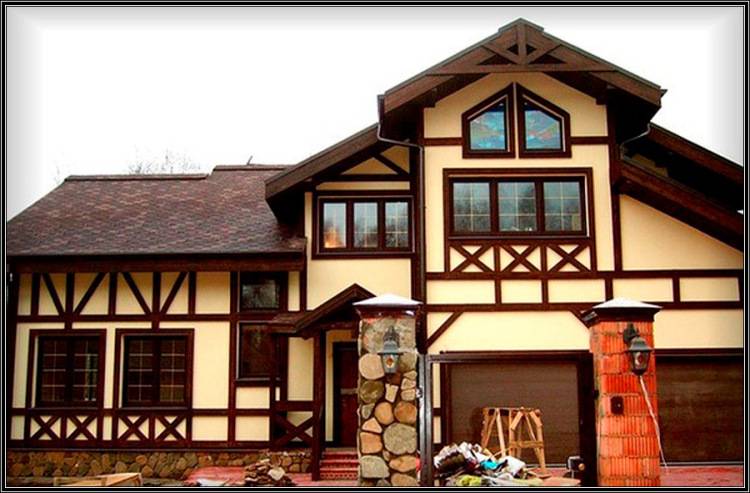

Небольшие одноэтажные дома с фасадами в стиле фахверк смотрятся сказочно. Имитация стиля в данном случае позволяет украсить простое, незамысловатое по форме строение, сделав его интересным и уникальным.

Компактный уютный коттедж в фахверковом стилеИсточник lesstroy.net

Классическая крыша дома фахверк может быть двускатной или четырехскатной, однако современный стиль допускает сложные конструкции. Отделка фундамента может перекликаться с декором стен с помощью натурального камня.

Крыша сложной формы на фахверковом домеИсточник thesims.cc

Дома на сваях или с высоким фундаментом органично смотрятся с декором под фахверк. Несколько рядов поперечных опоясывающих строение балок помогают визуально отделить два этажа друг от друга.

Дом фахверк с высоким цокольным этажомИсточник mvlife.ru

Альтернативой окрашенной штукатурке является отделка стен декоративным кирпичом в сочетании с деревянными конструкциями. Такая декоративная отделка будет более долговечной. С помощью кирпича фахверк можно гармонично сочетать с английским стилем, провансом или кантри.

Отделка фахверкового дома декоративным кирпичомИсточник yandex.ru

Внутренняя отделка дома в стиле фахверк связана в первую очередь с обнаженными балками и скосами крыши, перекрытиями между этажами. Стены могут быть украшены имитацией деревянного каркаса, так же как и снаружи. А значит, в интерьере должно преобладать дерево, простые оттенки и светлые тона стен.

Фахверковый дом изнутриИсточник pinterest.de

Фахверковый дом. Что это за технология? Строим Фахверк:

Вывод

Имитация стиля фахверк при отделке фасадов придает дому особое очарование, создавая образ элегантный и респектабельный. Монтажные работы для профессионалов не составляют труда, ведутся быстро и с относительно небольшими затратами. Каждый проект становится уникальным за счет множества вариаций декора стен, гармонично вписывается в окружающее пространство. Фахверк является сочетанием практичности и красоты, проверенным веками.

Каркасная технология: из чего недорого и качественно построить дом, плюсы и минусы

Используя каркасную технологию, владелец дачного участка имеет дело, как с преимуществами, так и с недостатками этого метода.

Положительная сторона данного способа заключается в следующем:

1. Экономичность – технология позволяет собственноручно создать дешевое жилье.
2. Облегченный вес строения – за счет этого можно упростить фундаментную часть здания.
3. Высокая скорость строительства.
4. Отсутствие усадки – стены не подвержены деформационным изменениям.
5. Стены отлично удерживают тепло, поэтому появляется возможность снизить расходы на отопление.

Стены из дерева прекрасно удерживают тепло в доме.

Прогревание каркасных домов происходит довольно быстро. Поскольку стены изготавливаются из материалов с низкой тепловой проводимостью, потеря тепла минимальна.

Фахверковый дом: характерные черты и особенности проекта (прочитать подробнее)

Недостатков у каркасной технологии не так много. Этот метод требует хотя бы минимального опыта в строительстве, поэтому перед тем, как приступать к работе, желательно получить консультацию специалистов, ознакомиться с технической информацией и просмотреть наглядные видео-обзоры. Только в этом случае использование каркасной технологии будет экономически оправданным.

Помимо этого, древесина нуждается в пропитке, поэтому придется дополнительно закупить специальные средства, обеспечивающие защиту от влияния негативных факторов:

огня;

Каналы вентиляции можно проложить внутри стены или перегородки каркасной конструкции.

• насекомых;
• воды и т.п.

На заметку! Желательно предусмотреть наличие в доме хорошей вентиляционной системы. Особенно это касается зданий с несколькими этажами.

Дешево построить дом по каркасной технологии можно из дерева или металла. В первом случае материал не утяжеляет здание, стены такого дома дышат и сохраняют оптимальные климатические условия. Если же использовать металл, то для строительства идеально подойдет облегченный термопрофиль.

Преимущества термопрофиля:

полная пожарная безопасность;

Металлокаркас лишен таких недостатков как усадка и усыхание.

• нет необходимости в использовании биологической защиты;
• небольшой вес.

Во многом металл гораздо лучше древесины, однако очень важно следить за его состоянием и обеспечить защиту от воздействия коррозии. Из чего дешевле строить дом каждый владелец участка решает сам, хотя следует учитывать, что срок службы металлического профиля гораздо больше, чем у древесины

В качестве основания можно использовать ленточный мелкозаглубленный, свайный или фундамент из плит.

Кирпич считается одним из самых популярных материалов, используемых для возведения частных и загородных домов. Однако он не слишком подходит для тех, кто стремится сократить сроки строительства и ограничиться минимальными затратами.

Кладка кирпича производится только в сухое, теплое время года.

Недостатки строительства зданий из кирпича:

• необходимость в изготовлении очень толстых панелей для стен;
• формирование кирпичной кладки отнимает много времени;
• здание подвергается усадке;
• требуется смесь для фиксации кирпичей;
• большой вес здания, требующий мощного и надежного фундамента.

Проекты кирпичных домов: интересные идеи и решения (прочитать подробнее)

В этом случае экономия невозможна, поскольку заглублять основание придется до точки замерзания грунта, нанимать для этого специалистов или же брать в аренду технику. Поэтому подбирая из чего дешево построить дом, не стоит использовать кирпич, который подойдет в большей степени для созданий добротных и долговечных зданий.

Длительная и трудозатратная работа по кладке стен является важным недостатком в строительстве дома из кирпича.

Преимущества строительства из кирпича проявляются в следующих случаях:

• строительство дома осуществляется «на века»;
• участок имеет подходящие параметры почвы и необходимый уровень водоносной жилы;
• владелец достаточно опытен, чтобы все работы выполнять самостоятельно;
• застройщик располагает достаточным количеством времени.

При наличии всех вышеперечисленных условий затраты на постройку дома будут оправданы.

Утепляем стены

Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.

Схема правильного утепления каркасных стен

Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.

Кровля фахверкового помещения

Зачастую в фахверковом доме устанавливается обыкновенная двускатная крыша. Она отлично гармонирует с общей архитектурной стилистикой здания.

Характерным признаком данных построек является отсутствие мансардного этажа и чердачного помещения. Кроме того, домам в стилистике фахверк присущи широкие свесы крыши. Они отлично заслоняют стены дома от осадков, а комнаты загораживают от обилия солнца в летние дни.

Кровельное покрытие может быть представлено в разных вариациях. Например, мягкой рулонной кровлей, профнастилом, еврошифером, металлической черепицей. Ввиду ощутимой массы, в качестве покрытия крыши не рекомендуют использовать натуральную черепицу.

История возникновения

История фахверковых строений началась ещё в 11 веке. Широкое распространение фахверк приобрёл в 14 и 15 веках в северных прибрежных районах, где был доступен строевой лес и развито кораблестроение. Умение плотничать и строить корабли позволило мастерам без проблем возводить прочные деревянные каркасы будущих строений.

Германский стиль.

В 15 веке фахверковые постройки распространились по территории Европы – северным странам, Голландии, Англии, Франции, Швейцарии. Причиной популяризации послужили следующие факторы:

1. Постройки позволяли экономить дорогую древесину, использовать её только для строительства каркаса, а не всего массива стены.
2. Уровень плотницкого мастерства вырос, что обеспечило надёжность каркасов и прочность будущих стен.

Пик популярности технологии приходится на период – с 15 по 18 век. В этот период в Европе были построены сотни тысяч строений. Фахверковые дома в Германии получили название Fachwerk, что в переводе на русский обозначает «стена из ячеек» (Fach – это секция, ячейка, панель, «Werk» – сооружение).

Современный стиль.

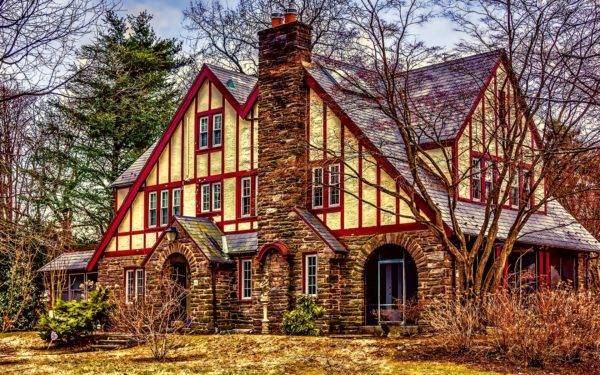

В Англии постройки с деревянным каркасом назывались «хэлф-тимбер», а во Франции технологию именовали «коломбаж». В одном из современных вариантов фахверк получил ещё одно название – Post & Beam или технология стоек и балок. Её главная особенность – использование бревён ручной рубки.

На заметку

По выводам психологов открытая демонстрация несущего каркаса в стенах вселяет в человека чувство уверенности.

Строения фахверк с видимым снаружи каркасом стали визитной карточной северной Европы. Сегодня технология переживает вторую волну популярности. С некоторыми изменениями она распространяется за пределы Западной Европы, в Канаду, Америку и Россию.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

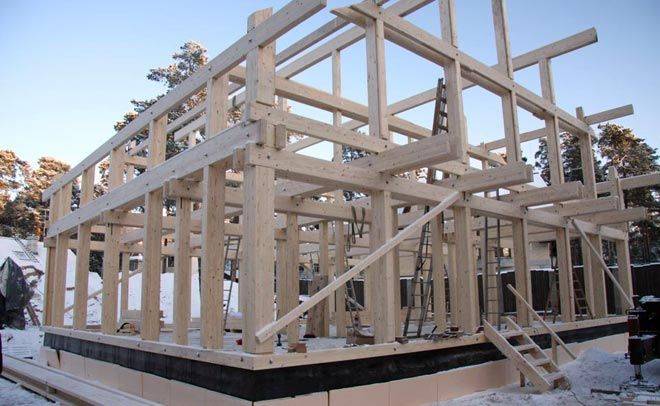

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Плюсы и минусы каркасников фахверк

Главные достоинства домов по немецкой технологии:

1. Долговечность. Немцы известны скрупулезным подходом ко всем деталям и рациональностью. Доказательством качества постройки являются жилые дома, возведенные в Германии еще 300 лет назад.
2. Привлекательность. Фахверк это, прежде всего оригинальный внешний вид. Темные балки на светлом фасаде выигрышно выделяют сооружение среди унылых серых домов.
3. Универсальность. Стоечно-балочный каркас подходит для возведения в любых климатических условиях под разные площади застройки. Технология позволяет реализовывать проекты с помещениями без опор до 60 кв.м.
4. Скорость постройки. Как и любой каркасник, строительство фахверковых домов может осуществляться в сжатые сроки. Время выполнения работ не зависит от сезона.
5. Практичность. Если в основе каркаса – высушенный клееный брус, то дом практически не даст усадки. Неоспоримое преимущество – возможность отделки, монтажа окон, дверей сразу после сборки коробки.

Дополнительный плюс – прокладка инженерных коммуникаций в толще стен, пола.

К числу недостатков методики фахверк относят:

• высокую стоимость – обычный каркасник обойдется на порядок дешевле дома немецкого;
• необходимость защиты каркаса – внешнюю часть деревянных балок надо обрабатывать антипиренами, а также средствами, предупреждающими гниение материала;
• расходы на теплоизоляцию – в регионе с суровыми зимами может понадобиться дополнительное утепление.
