Самостоятельная постройка в гараже подъёмника для смотровой ямы

Самодельный подъемник для авто своими руками чертежи

Немалое чисто владельцев автомобилей, поднабравшись опыта в этом деле, желают самостоятельно производить ремонт и техобслуживание своего железного коня, не обращаясь в автомастерские.

Если вы читаете эту статью, то, скорее всего, вы тоже один из таких автолюбителей. Начинается этот пусть с обустройства собственного гаража необходимым оборудованием, и первым пунктом в списке нужных вещей является подъемник для автомобиля.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства

Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное

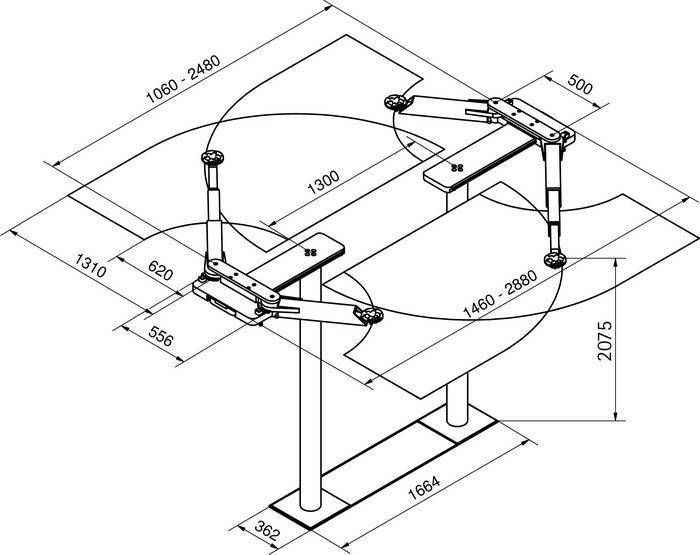

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

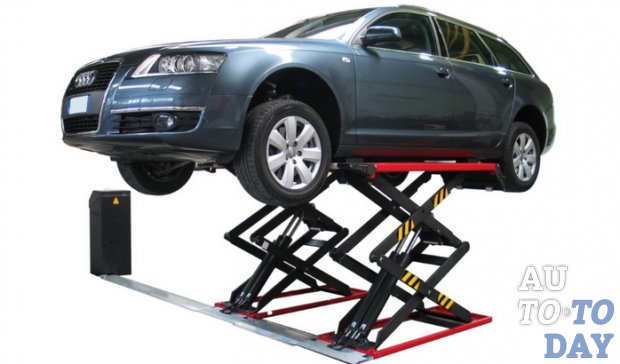

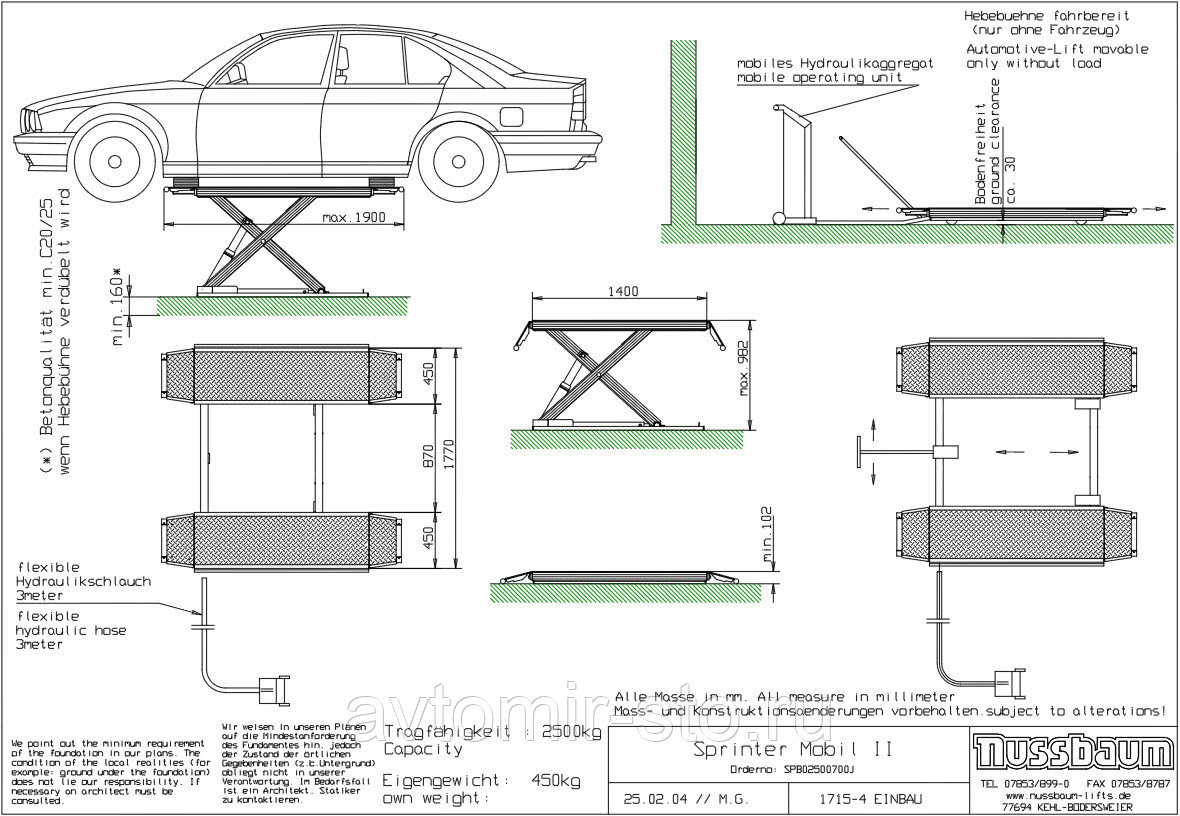

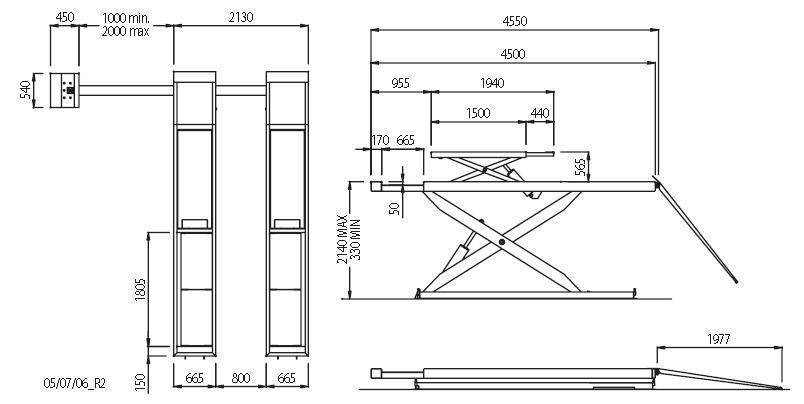

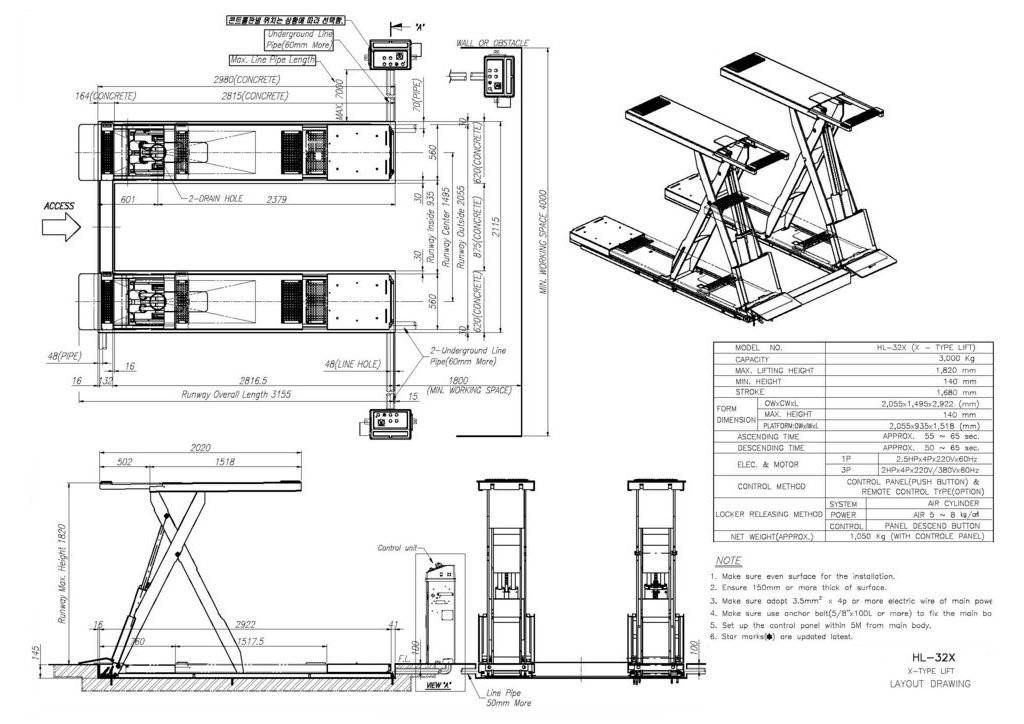

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

Изготовление опрокидывателя своими руками

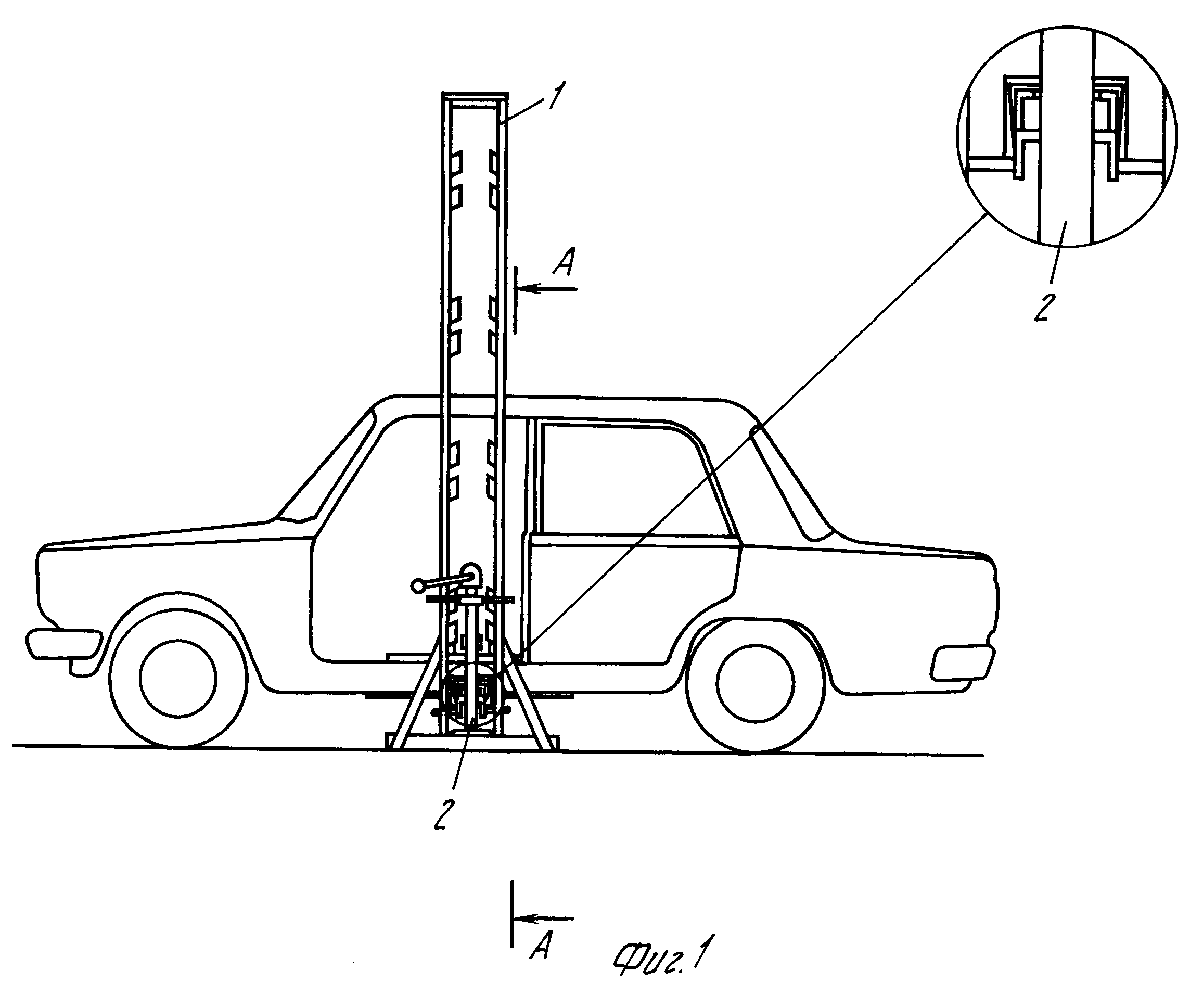

Как сделать подъемник в гараже своими руками? Подъемник-опрокидыватель состоит из нескольких частей: передней стойки, башмака, площадки, верхней, нижней и задней балок и соединительных элементов между ними.

Для изготовления вам необходим стальные листы толщиной 4 мм, уголки, втулки, крепеж и инструменты для сварки, резки и сверления металла.

Первый этап изготовления опрокидывателя – башмак, служащий опорной поверхностью для домкрата

Башмак следует делать из стального листа так, как показано на чертеже, при этом очень важно выдержать размеры «проушины», чтобы он свободно ходил вверх и вниз по передней стойке

Сама стойка изготавливается из уголков 32 длиной 1500 мм, которые собираются в «квадраты» и свариваются. Нам потребуются два таких «квадрата», соединенных между собой отрезками уголков, расстояние должно быть такое, чтобы верхняя балка смогла перемещаться между «квадратами».

В их нижней части сделайте отверстие для опорной трубы, далее необходимо сделать несколько отверстий с определенными промежутками – они необходимы для металлических пальцев, которые будут фиксировать башмак и верхнюю балку.

Второй этап создания опрокидывателя своими руками – создание этой балки и площадки для нее. Площадка собирается из стального листа, края которого необходимо либо загнуть, чтобы получить «коробочку», либо приварить к крышке «коробочки» ее боковые стороны.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования

Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

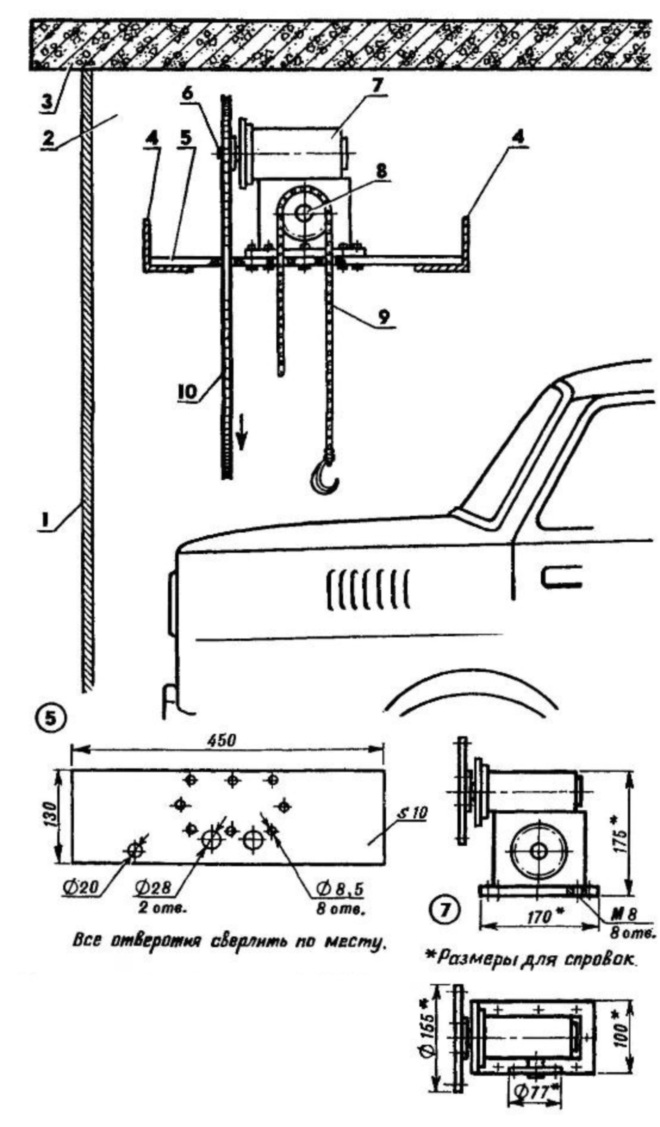

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

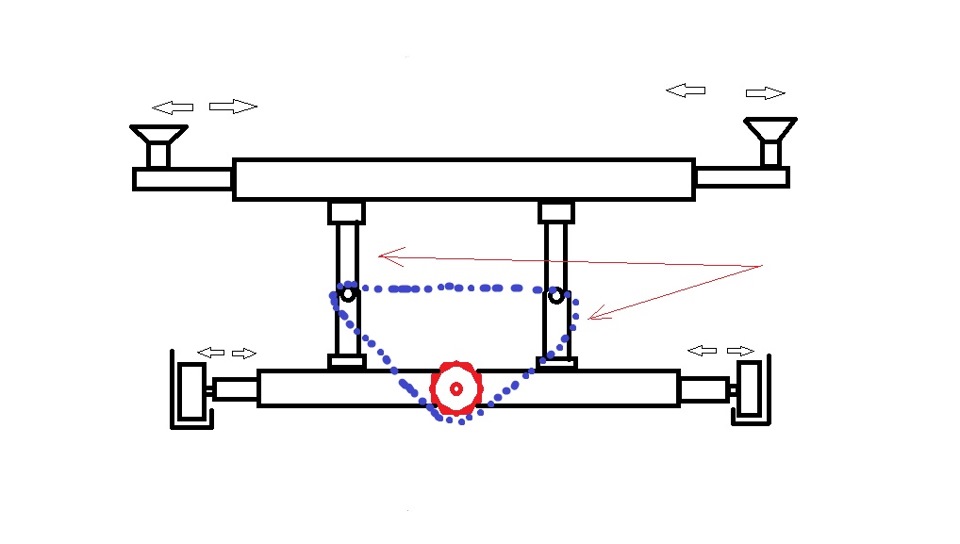

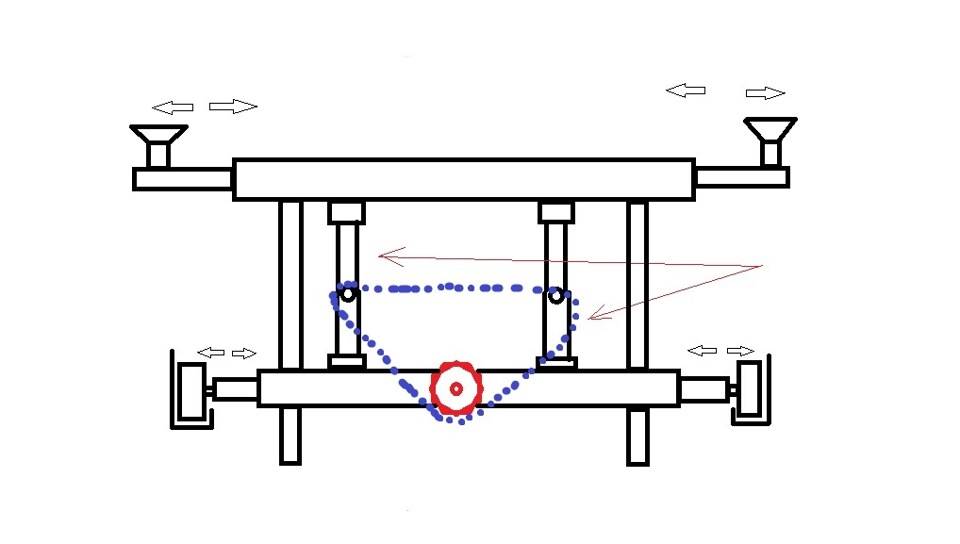

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

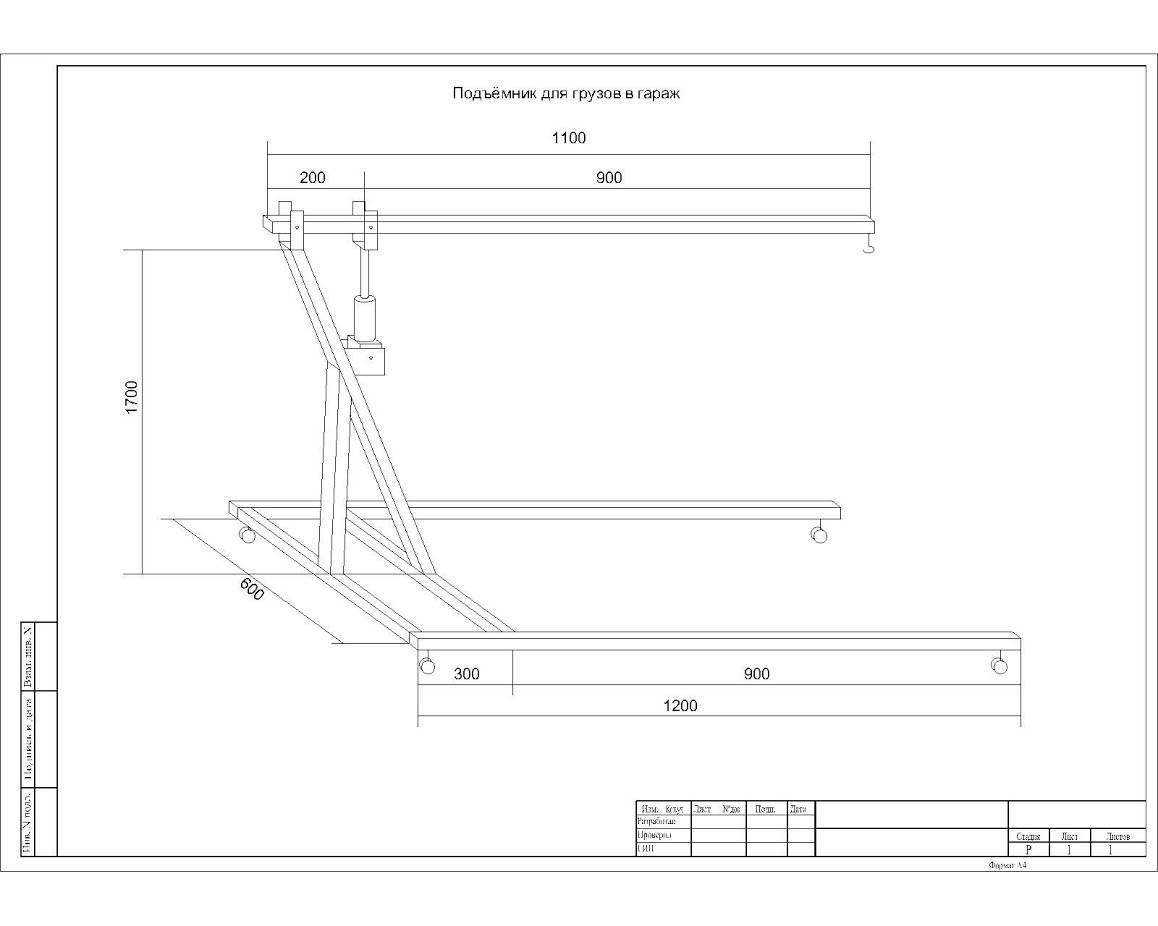

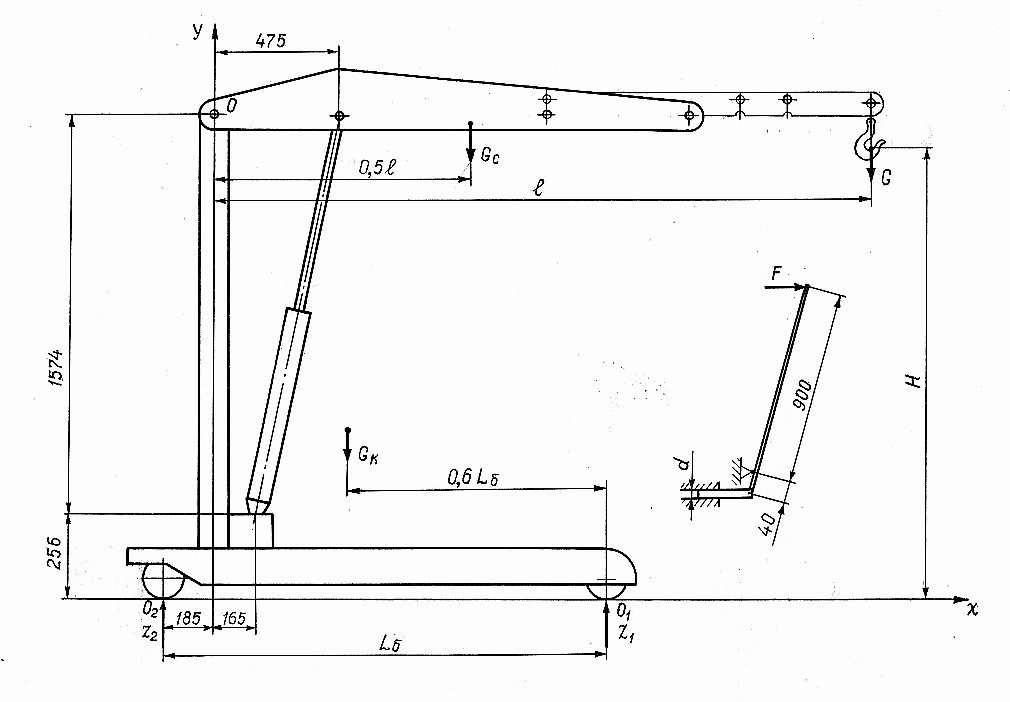

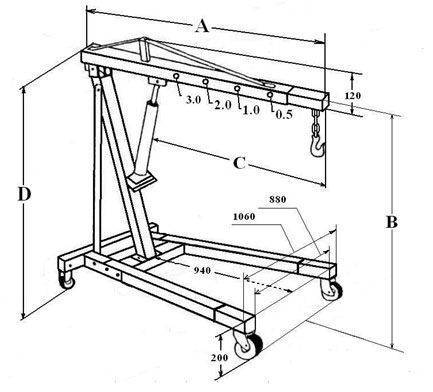

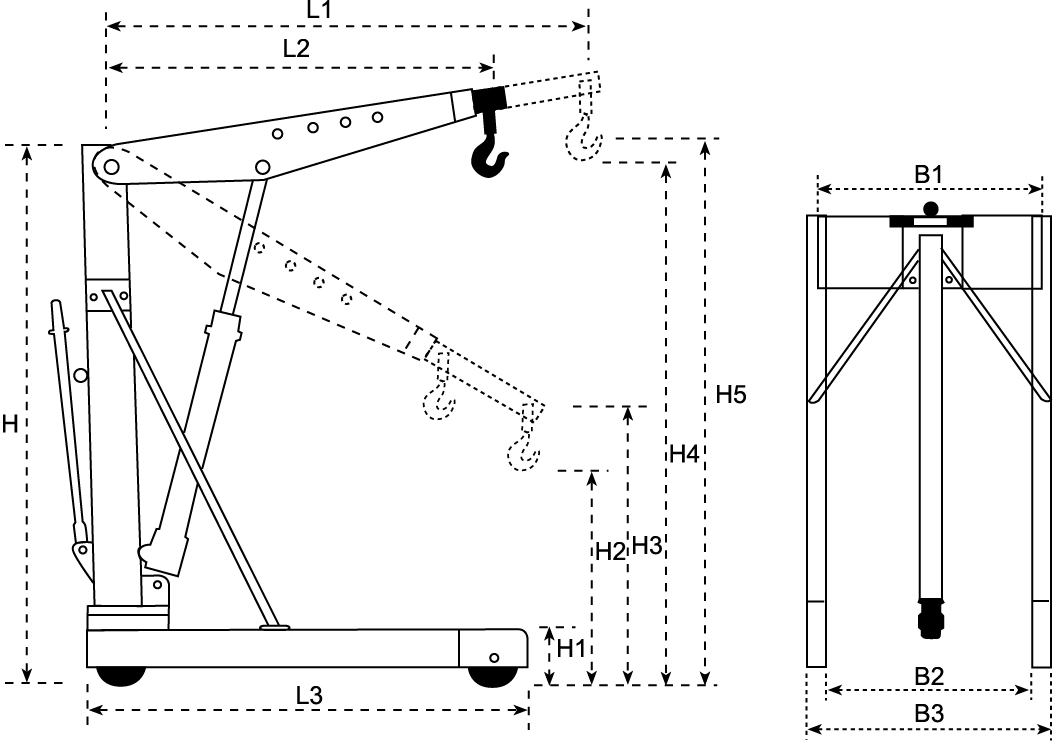

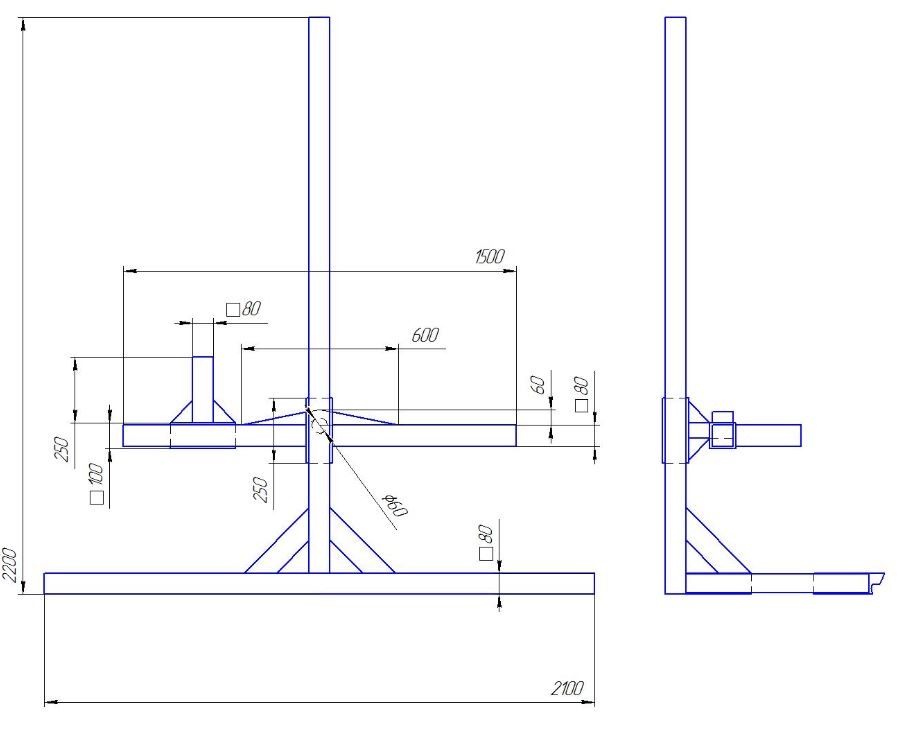

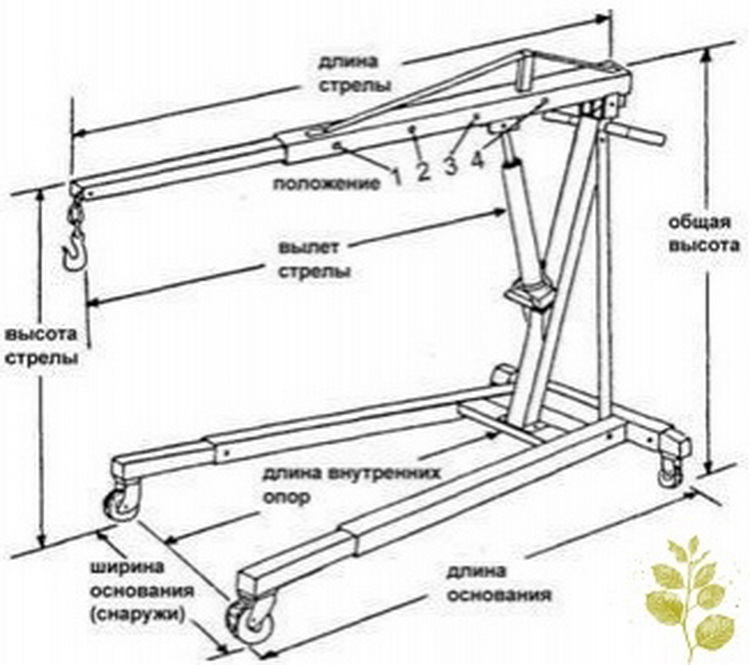

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

Как сделать подъёмник для авто

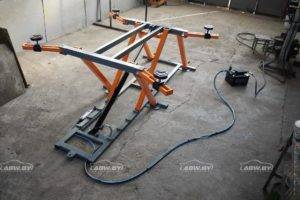

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

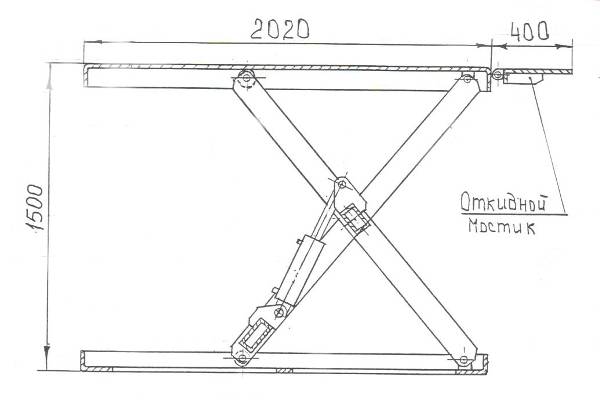

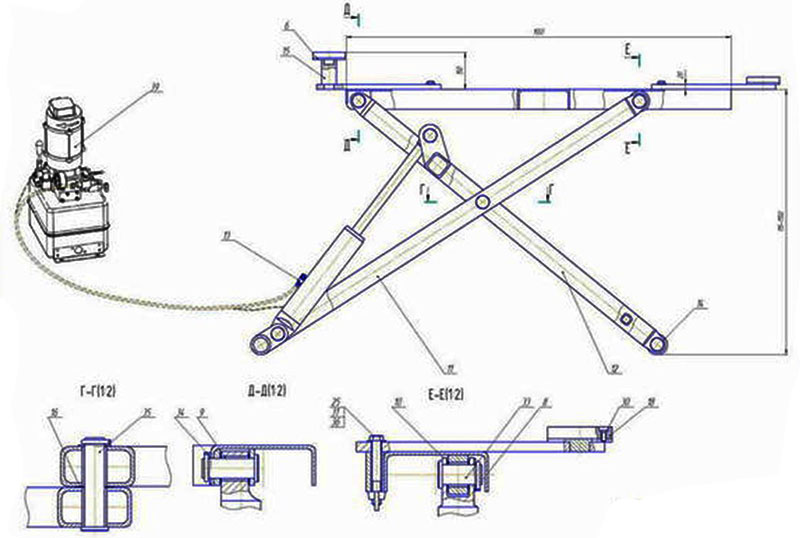

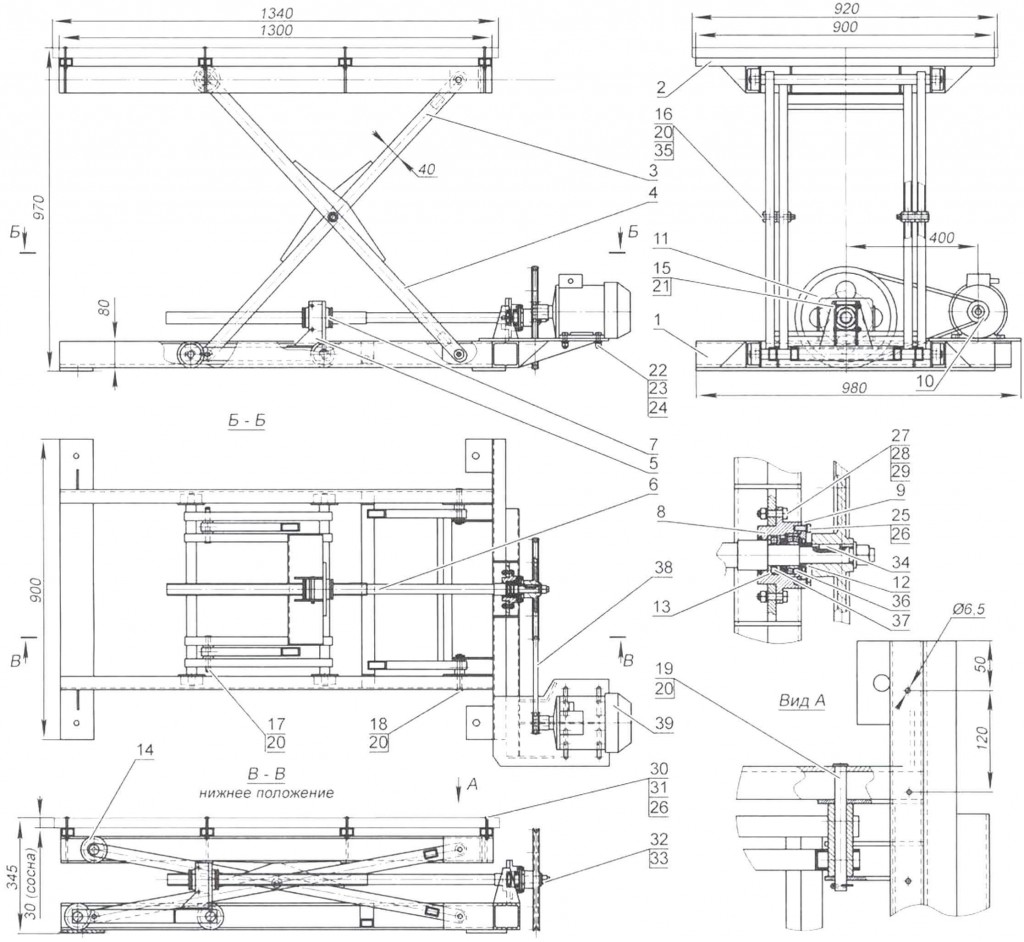

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

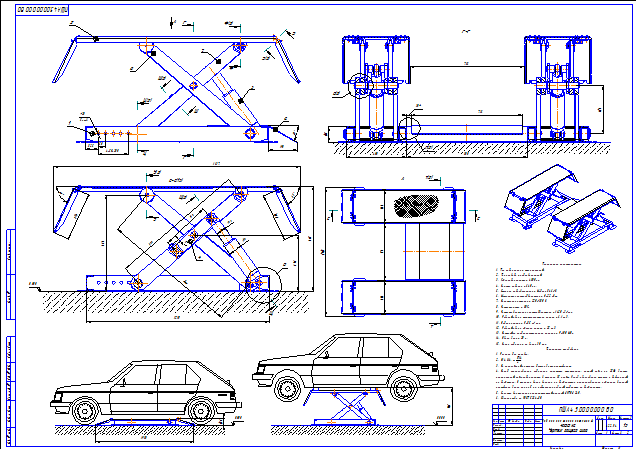

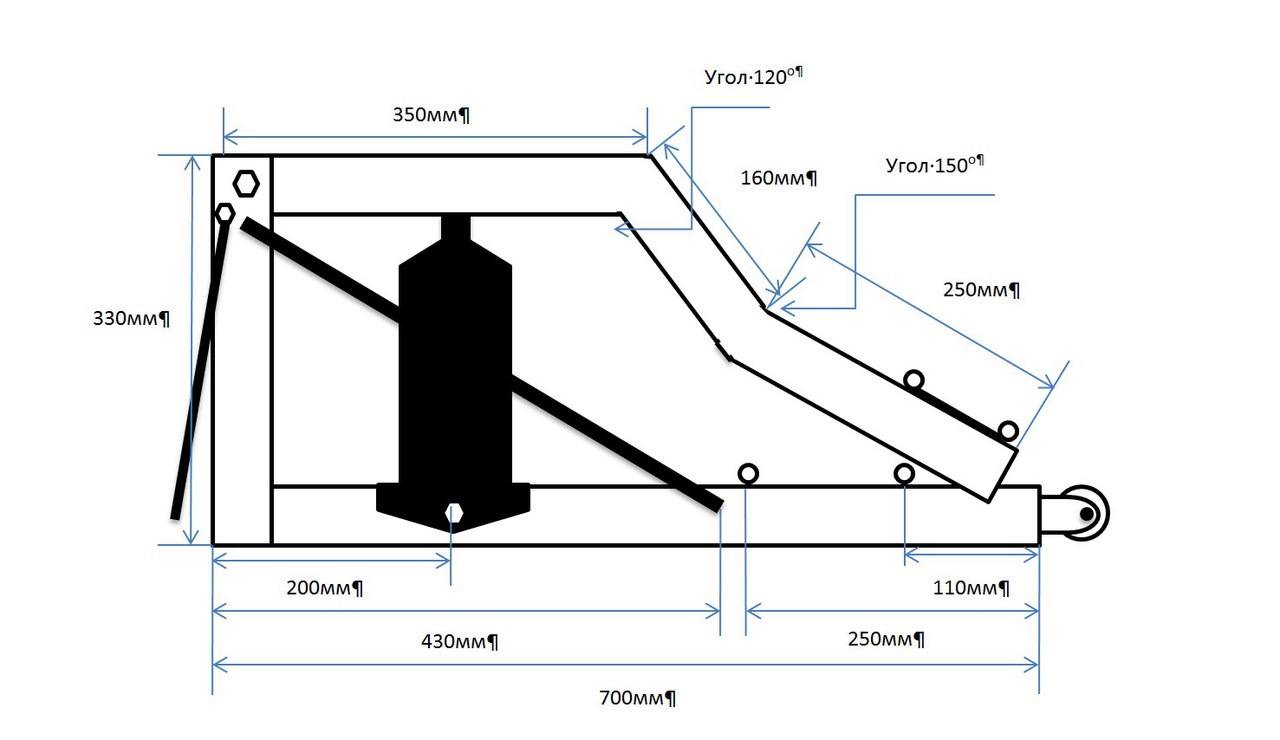

Чертёж

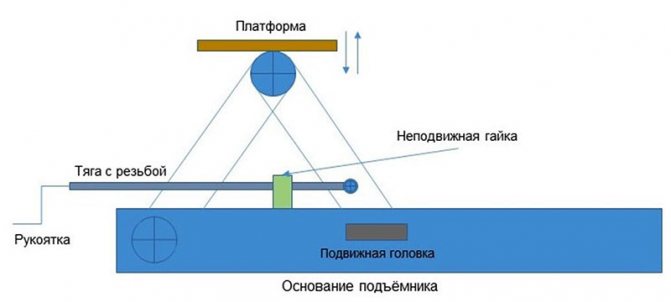

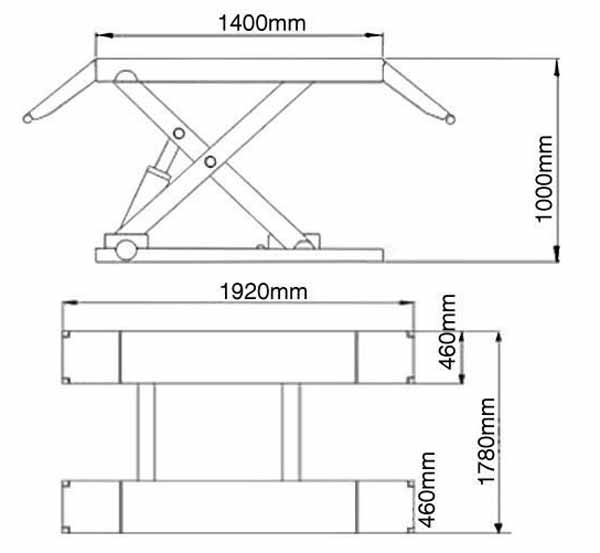

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника ФОТО: Леонид Шальман

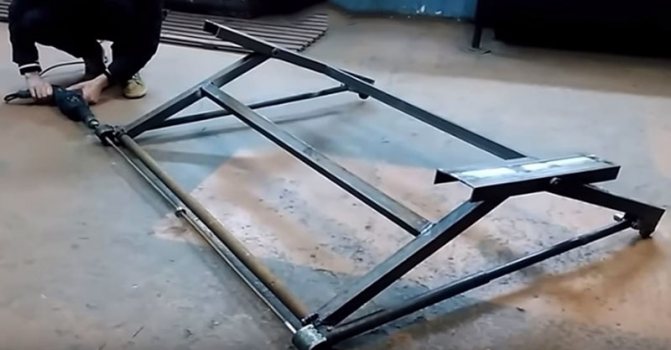

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

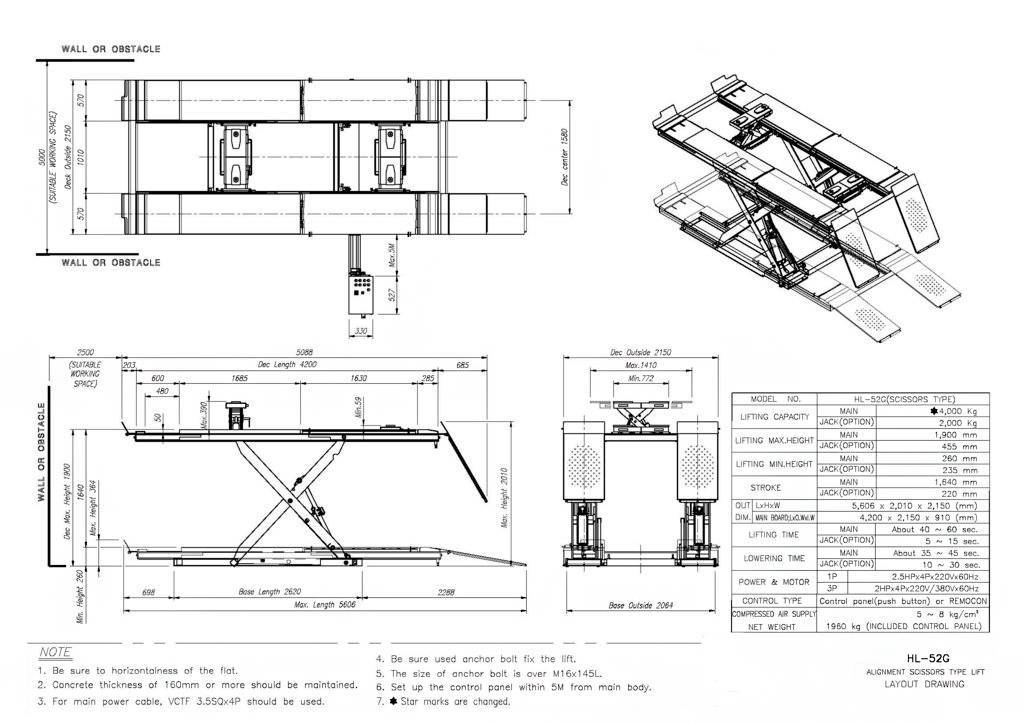

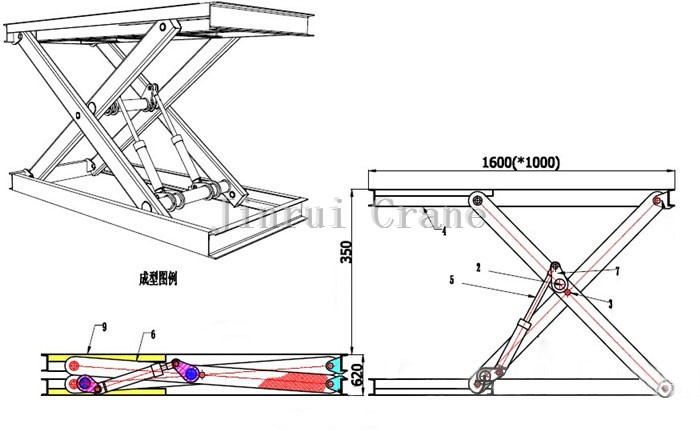

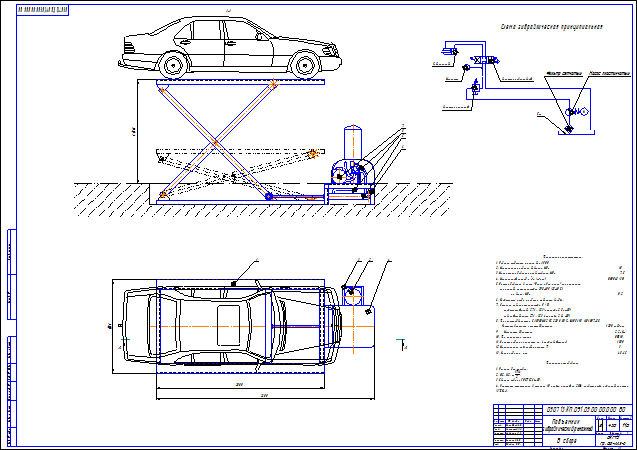

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Автолифт своими руками чертежи | Авто Брянск

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Какие типы подъемников бывают

Существуют три основных вида механизмов, которые применяют для ремонта машин:

• гидравлические;
• цепные;
• винтовые.

Подъемники также разделяют по способу поднятия автомобиля:

• ножничные;
• платформенные;
• вилочные.

Самый популярный вид подъемников – винтовые вилочные. Их основа длинный резьбовой вал из инструментальной стали, выдерживающий нагрузку до 2–3 тонн. Однако сделать такой механизм дома почти нереально из-за сложности изготовления вилок. Поэтому для изготовления своими руками больше подходят винтовые платформенные устройства. Они выполнены в виде двух параллельных швеллеров, уложенных ребрами вниз и прикрепленных к винтовым приводным механизмам, обеспечивающим подъем платформ. В таких устройствах требования к валам заметно ниже, ведь подъем обеспечивают не два, а четыре вала. Их существенным минусом является необходимость использования домкрата для ремонта подвески, ведь колеса машины не висят в воздухе, а стоят на швеллерах.

Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом. По своим характеристикам они ничем не уступают винтовым, но их сложней сделать своими руками. Ведь требуется согласованная работа всех электромоторов привода, а также тормозных устройств. Для изготовления ножничных подъемных устройств чаще всего используют гидравлический привод, хотя некоторые самодельщики экспериментируют с цепным или винтовым приводом.

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

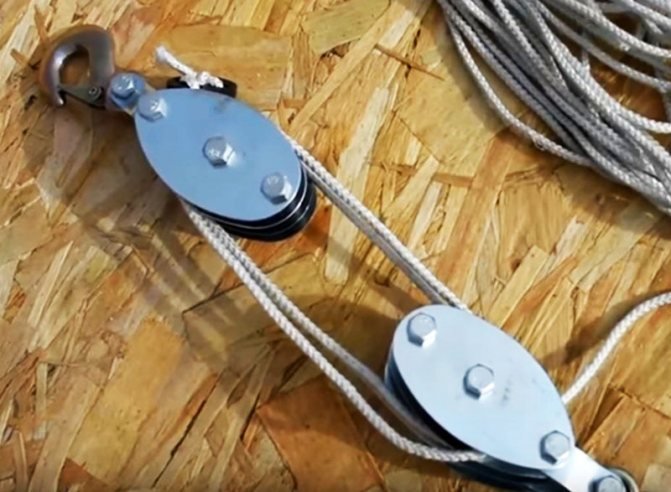

Блок для подъёма грузов ФОТО: youtube.com

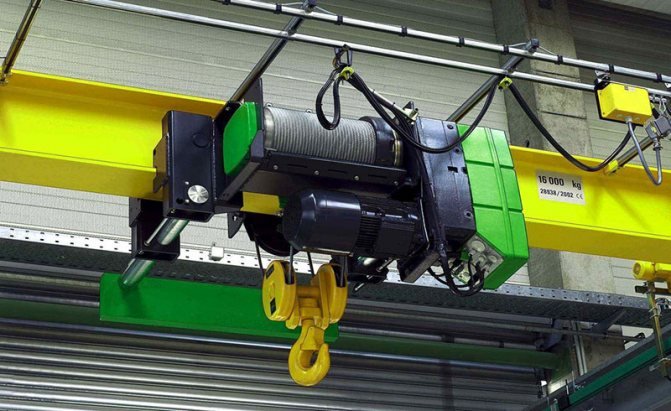

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Подъемник – делать самому или купить подержанный

Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей. Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же. В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

• «Башмак». Изготавливается из металлического листа шириной 3-4 мм и металлического штыря, диаметр которого около 12 мм. Для создания этой детали своими руками достаточно приварить штырь к пластине. Деталь необходима для фиксации домкрата.
• Задняя балка. Потребуются 4 уголка длиной 1.5 м. Уголки с помощью струбцины соединяются в квадрат, в который затем вставляется металлический стержень и закрепляется электрозаклёпками (точечной сваркой).
• Верхняя балка. Изготавливается из двух уголков длиной 171 см, полосы металла, ширина которого 64 мм и металлического листа 160×4 мм. Уголки скрепляются между собой, образуя П-образый профиль. К ним с одного края приваривается лист, сверху закрепляется пластина и получается готовый прямоугольник. Спереди с помощью сварки устанавливаются 2 направляющие домкрата, на которых необходимо сделать отверстия для 8-мм болта с гайкой (выполняет роль стопора).
• Площадка. Металлический лист шириной 350x150x4 мм. Необходимо загнуть борта и приварить к ним полосу шириной 20 мм, имеющую отверстия. К ней будет крепиться доска с полосой резины. Под низом площадки устанавливаются рёбра жёсткости вместе с направляющими. В итоге данная деталь своими руками крепится к верхней балке.
• Задний соединительный узел. Требуется 2 металлических листа шириной 4 мм. Половинки соединяются с помощью приваренной металлической полоски, установленной перпендикулярно.
• Нижняя балка. Создаётся из уголков на 32 и гайки М16. С помощью сварки уголки образуют прямоугольник, который соединяется с передним соединительным узлом. Для этого в нём нужно сделать отверстие под гайку М16. Затем необходимо скрепить соединительный узел и балку с помощью гайки, болта и сварки.
• Стойка. Нужны 4 уголка длиной 154 см. Уголки образуют квадрат с помощью сварки и прихваток. После каждого соединения на расстоянии 5 мм от края необходимо просверлить отверстие диаметром 26 мм. Эти 5 мм необходимы для приварки металлического стержня. Затем снова необходимо сделать отверстия в 13 мм на расстоянии 10 см, 8 см и 19 см. Они предназначены для фиксации башмака и верхней балки. После завершения работы нужно проверить, насколько свободно проходит верхняя балка между квадратными профилями.
• Передний соединительный узел. Здесь потребуется 2 трубы, длина которых 30 см, а диаметр 1 дюйм, 1 уголок длиной 33 см и железный стержень длиной 42 см и диаметром 2.6 см. На уголке с каждого края нужно отмерить 6 см и ножовкой срезать полки. В центре уголка необходимо сделать отверстие 16 мм. Затем уголок согнуть в форме буквы «П» и соединить детали со стойкой.
• «Пальцы». Изготавливаются из 3 металлических прутиков диаметром 12 мм. Здесь достаточно отмерить нужную длину, разогреть это место и согнуть прут.

Несмотря на кажущуюся сложность, изготовить подъёмник для авто своими руками вполне возможно. Конечно, для создания первого варианта понадобится гараж, а для второго — навыки сварщика. Тем не менее это будет куда дешевле покупного изделия, правда, цену своей работы каждый устанавливает сам.

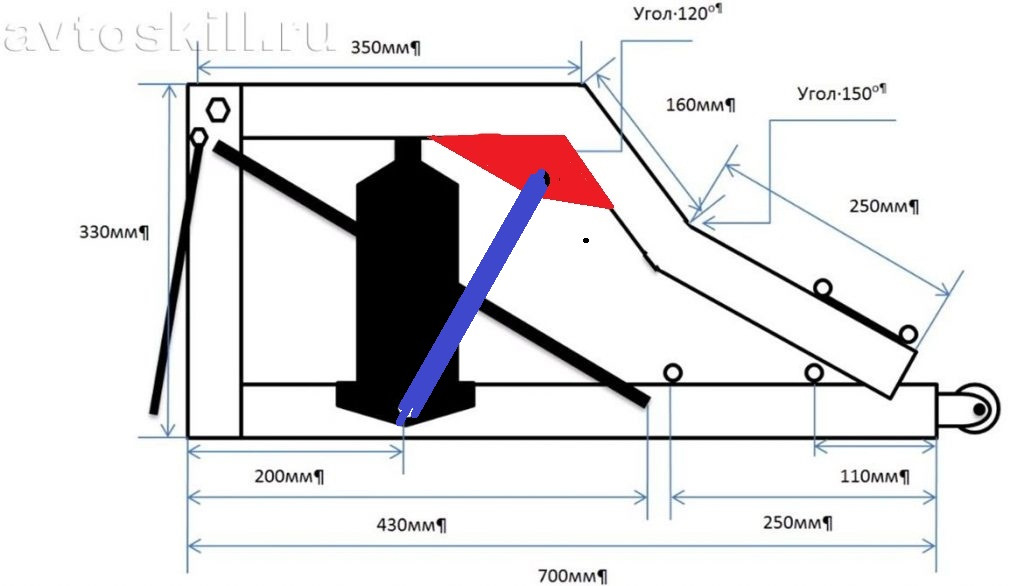

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Подъёмник для гаража своими руками

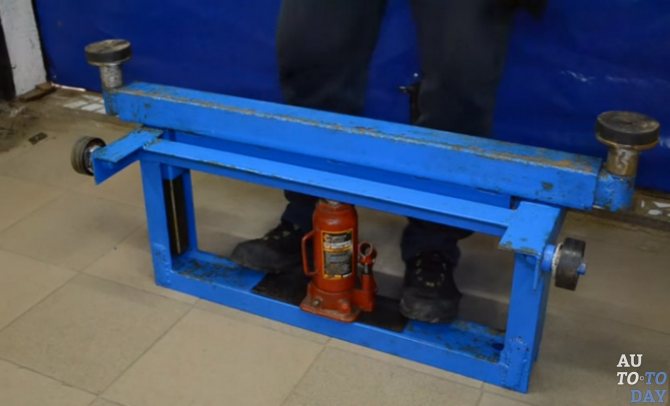

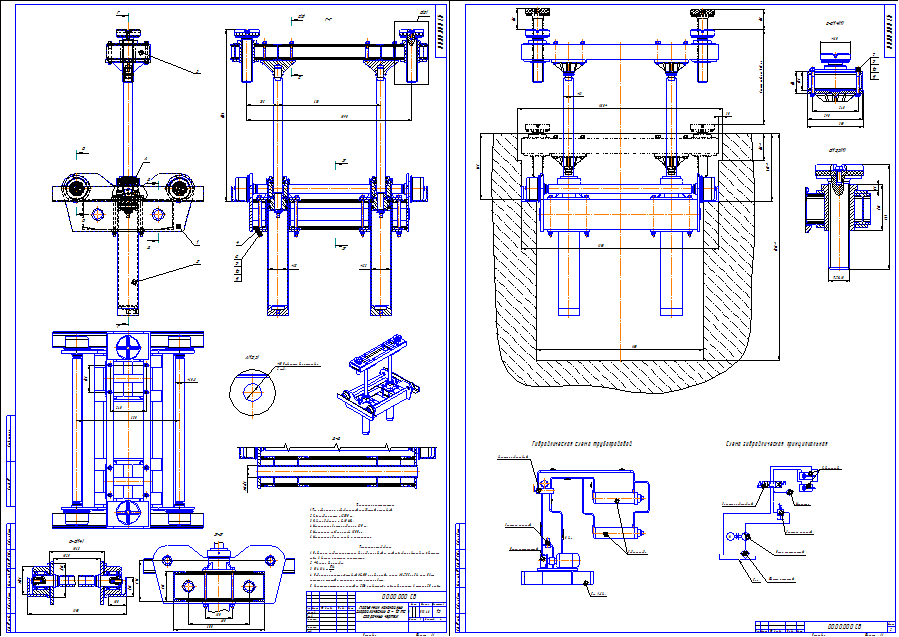

Для своего гаража можно самим сделать ямный подъёмник, которым будет удобно пользоваться

Такой подъёмник имеет безопасную конструкцию, что немаловажно для самоделок, а также прост в эксплуатации

Высота нашей самодельной конструкции будет зависеть от используемого гидравлического домкрата, который будет поднимать верхнюю часть, а длина — от ширины ямы в гараже. Каретка подъёмника будет высотой 35 см и шириной 80 см для ямы соответствующих размеров.

Она будет оборудована роликами, которые располагаются по ширине ямы и будут передвигать всю эту конструкцию по длине ямы. При изготовлении и установке подъёмника следует учитывать, что края ямы гаража должны быть отделаны уголками, по которым будут ходить ролики.

Поэтому выбранные ролики должны выдерживать большой вес и свободно передвигаться по уголкам, установленным по длине ямы.

Материалы для работы

Для того чтобы изготовить конструкцию для подъёма машины, следует запастись такими материалами:

• швеллер 100 мм — 1,5 м;
• уголок 63 мм — 2,5 м;
• уголок 50 мм — 2,5 м;
• труба стальная квадратная 40 мм — 0,6 м;
• труба стальная квадратная 50 мм — 0,5 м;

Пошаговая инструкция

Для изготовления подъёмника следует выполнить следующие шаги:

Вырезать из швеллера 100 мм основу конструкции (80 см низа и 2 куска по 35 см для боков). Сначала их прихватить, а затем сварить

При этом важно следить за устойчивостью конструкции и плотно подгонять детали одна под другую.
Из уголка 63 мм вырезать по ширине 35 см 2 боковые детали для каретки подъёмника. Также прихватить и сварить по бокам вверху полученной основы конструкции из швеллера

В месте вылета направляющих в уголке вырезать квадрат со стороной чуть менее 50 мм.
К бокам каретки из швеллера 100 мм к вырезанному квадрату приварить направляющие из квадрата 50 мм, в которые будет вставляться выдвижная верхняя часть своими двумя направляющими из квадрата 40 мм.
Вырезать из профиля 50 мм (по длине 80 см) 2 куска и приварить в верхней части каретки к боковым уголкам, оставляя между ними место для верхней части, выдвигаемой домкратом.
Установить ролики к боковым верхним уголкам 63 мм. На каждом боку установить по 2 ролика, расстояние между которыми — примерно 28 см. Ролики должны чётко попасть в уголки по сторонам ямы.
Сделать верхнюю выдвижную часть подъёмника. Для этого надо отрезать и сварить вместе 2 одинаковых уголка 63 мм длиной по 90 см, сделав из них полую квадратную трубу. Затем приварить к сваренным вместе уголкам, не доходя до их концов, 2 направляющие из квадрата 40 мм длиной 30 см. Направляющие вместе с промежутком с ними должны занять чуть менее 80 см. Приварить к сваренным уголкам между направляющими усилитель из квадрата 40 мм. Верхняя выдвижная часть должна плотно входить и выходить из направляющих основы.

Типы автоподъёмников

В зависимости от способа установки подъёмники бывают:

• стационарными;
• передвижными (мобильными);
• переносными.

От вида механизма для подъёма они делятся на следующие типы:

• механические;
• пневмогидравлические;
• гидравлические.

По типу привода:

• ручные;
• электрические;
• работающие от двигателя автомобиля.

Рассмотрим основные типы автомобильных подъёмников:

1. Одностоечный. Основой для него служит 1 несущая стойка. Главный положительный фактор от использования такого устройства — относительно маленькая площадь, которую оно занимает. Может быть закреплён стационарно или быть передвижным. Стационарные обладают способностью поднять груз до 2,5 тонн, а передвижные — до 0,25 тонн. Транспортное средство поднимается за счёт 2 кронштейнов, расположенных с одной стороны.
2. Двухстоечный. Бывает только стационарным и крепится к полу при помощи анкерных болтов. Служит для поднятия авто на необходимый уровень по высоте для ремонта и техобслуживания. Состоит из 2 стоек с кронштейнами, позволяющими брать для подъёма груз до 5 тонн и выше.
3. Четырёхстоечный. Содержит 4 стойки, к которым крепят платформу. Работа происходит за счёт гидравлики. Платформы могут быть разными — с дополнительными микроподьёмниками, гладкими, с передвижными пластинами для колёс сзади. Грузоподъёмность такого подъемника — до 20 тонн. Отлично подходит для тяжёлого транспорта.

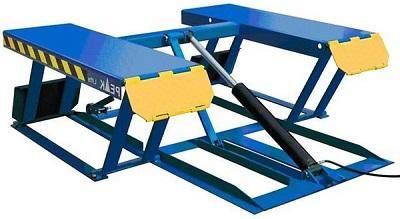

4. Ножничные, или параллелограммные. Такая техника позволяет экономить площадь в нерабочем состоянии, когда устанавливается с заглублёнными трапами. Она оснащена гидравлическими приводами, что делает работу бесшумной и более надёжной. Синхронизация сторон ножничного подъёмника происходит за счёт электродвигателя или гидравлики.
5. Плунжерный. Имеет наиболее простую конструкцию. На установленных по вертикали плунжерах гидравлических цилиндров крепят кронштейны. Такой подъёмник может быть 2 видов, в зависимости от установки гидравлических приводов, — наземного или с заглублением ниже уровня пола. Второй вариант хорошо экономит пространство. Данное подъёмное оборудование обеспечивает доступ к машине с любых сторон.

   Знаете ли вы? Наиболее приобретаемыми являются 1- и 2-стоечные автоподъёмники, так как большинство автомастерских специализируются на ремонте и обслуживании легковых автомобилей.

   Бывают 1-, 2-, 4-плунжерные подъёмники, которые соединены синхронизационными схемами для ремонта и техобслуживания крупных по размерам транспортных средств.

6. Ямные домкраты. Используются для частичного подъёма машин для проведения слесарных работ или сход-развала. Могут иметь ручной или пневматический привод. Порой работают вместе с ножничными или четырёхстоечными подъёмниками.
