Как подключить водонагреватель своими руками – Обзор +Cхема и Dидео

Подключение бойлера к электропитанию

Для работы электрического бойлера потребуется отдельное электропитание в 220 Вольт идущее от квартирного электрощита.

Бойлер обязательно должен быть заземлен. Поэтому для электропитания нужно использовать трехжильный кабель. Кабель должен быть с медными жилами, в двойной изоляции,например ВВГнг. Сечение кабеля рассчитывается в зависимости от мощности бойлера. (О расчете сечения кабеля читать ТУТ)

Одну из жил кабеля (обычно желто-зеленую) нужно использовать для заземления бойлера. Заземляющий провод должен идти, не прерываясь от заземляющей шины в квартирном электрощите (если щит установлен в квартире) или от корпуса этажного электрощита к заземляющей клемме розетки для бойлера.

Нельзя использовать для заземления бойлера металлические конструкции, которые могут встретиться в санузле, а также водопроводные трубы.

Как правило, бойлер подключается через электрическую розетку. Нельзя устанавливать розетку вблизи открытой воды (Читайте подробно о зонах электробезопасности в ванной).

Электропитание бойлера должно быть выделено в отдельную группу. Для защиты линии электропитания бойлера нужно установить двухполюсной автомат защиты с номиналом, рассчитанным по мощности бойлера. (Как рассчитать номинал автомата защиты читать ТУТ)

Также, обязательно, нужно обезопасить электропитание бойлера для человека. Для этого нужно в линию электропитания бойлера установить отдельное устройство защитного отключения (УЗО).

УЗО бойлера устанавливается после автомата защиты для бойлера, номинал УЗО должен быть на шаг меньше номинала автомата защиты.

Вместо защитной пары, автомат защиты плюс УЗО, можно установить один объединяющий дифференциальный автомат защиты.

Розетка для бойлера должна иметь степень защиты корпуса не менее IP 44 .Устанавливать розетку нужно выше мест соединения водопроводных труб и на расстоянии от бойлера не менее 40-50 см.

Корпус бойлера должен быть не только заземлен, но и подключен к дополнительной системе уравнивания потенциалов (ДУП) квартиры.

Электрический кабель для питания бойлера должен быть замурован в стене либо проложен открыто в трубах или гофре не распространяющей горение. Расстояние от открыто проложенного кабеля до труб горячего водоснабжения должно быть не менее 50 см.

Теперь разберем, как подключить бойлер к водопроводной сети.

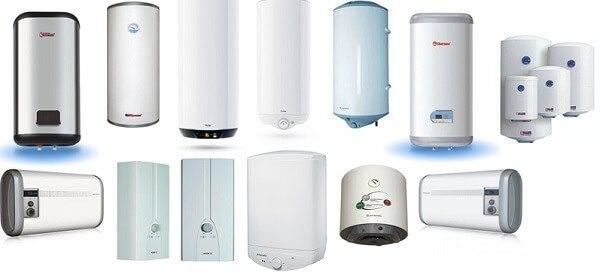

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Схемы подключения водонагревателя к электросети

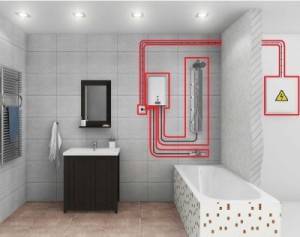

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

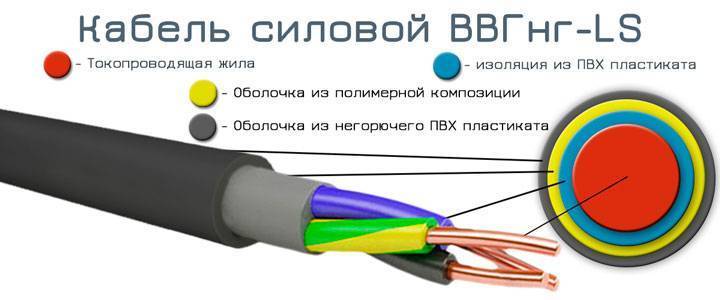

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Виды водонагревателей

Можно выбрать подогреватель на любой вкус В настоящее время применяют нагреватели двух типов, отличающиеся принципом нагрева воды:

1. Проточные – скоростного действия, нагревающие среду по факту включения крана. Агрегат не имеет ограничения по объему отпускаемой воды, но потребляет большую мощность, необходимую для мгновенного нагрева среды.
2. Накопительные самые востребованные в жилищном хозяйстве – имеют бак для хранения и подготовки горячей воды. Она нагревается постепенно от 30 мин до 2 часов, что зависит от выбранного режима. Источником служит электричество, газ или вторичный источник тепла в комбинированных котлах. После достижения рабочей температуры, она поддерживается постоянной, по принципу работы бака-аккумулятора.

По виду энергии бойлеры классифицируются на газовые и электрические. Первые наиболее экономичные, но самостоятельно их устанавливать нельзя, поскольку они относятся к объектам повышенной опасности и могут подключаться, и настраиваться только специалистами газоснабжающей организации.

Электроводонагреватели, конструкционно выполнены так, что могут быть установлены самостоятельно покупателями, при условии выполнения инструкций завода-изготовителя.

Алгоритм выполнения схемы установки для нагрева горячей воды:

1. Выбор оборудования по мощности и объему.
2. Выбор места установки.
3. Приобретение материалов и монтажных инструментов.
4. Выбор схемы установки.
5. Обвязка накопительного водонагревателя с внутридомовыми инженерными сетями: вода и электро.
6. Опрессовка схемы горячей воды и запуск в эксплуатацию.

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Схема монтажа

Нагреватель можно установить в любом помещении, защищенном от падения температуры ниже 0° C, таким образом, чтобы в будущем было возможно проведение работ по техническому обслуживанию. Место сборки должно быть выбрано рационально, чтобы монтажу не мешали бытовые приборы, трубы для горячей воды и электрические провода.

При выборе места установки нужно учитывать пространство, необходимое для работы и замены защитного магниевого анода, а также вес заполненного нагревателя. Из-за значительного веса устройства, заполненного водой, его подвеска возможна только на несущих стенах с достаточной грузоподъемностью. Нагреватель можно устанавливать в вертикальном (рекомендуется) или горизонтальном положении. Комплектующие нагревателя:

• труба для горячей воды;
• магниевый анод;
• нагревательный элемент;
• теплоизоляция (пенополиуретан);
• эмалированный резервуар;
• панель управления;
• соединение для отбора горячей воды;
• разъем для подключения холодной воды;
• нижняя крышка корпуса.

Правила пользования прибором

Использовать прибор накопительного типа можно сразу после первого запуска. Для этого нужно включить его и выбрать режим работы. На протяжении всей эксплуатации придется соблюдать некоторые правила. Они помогут увеличить срок службы бойлера.

• Перед включением проверяйте наличие воды в бачке. Это предотвратит выход из строя тэнов.
• На трубе, подающей воду в бойлер, рекомендуется устанавливать фильтр. Он будет защищать от попадания грязи, и снижать жесткость воды.
• В течение года минимум один раз проводите очистку накопителя от накипи.
• Периодически следите за работоспособностью защитного анода, меняйте при необходимости.

Аппараты проточного типа требуют соблюдения нескольких других правил.

• Перед включением питания проверьте напор воды. Слабая струя не позволит устройству нормально функционировать.
• В случае некомфортной температуры отрегулируйте ее кнопками на корпусе или вращением крана смесителя.
• Если местом установки нагревателя является ванная комната, организуйте защиту от брызг.
• Горячая вода больше не нужна – обязательно выключите устройство.

Оба устройства не рекомендуется устанавливать в помещениях, где температура может опускаться ниже нуля. Это приведет к замерзанию воды внутри прибора и его поломке.

Надежность оборудования зависит не только от качества продукции. Важны также: правильная установка, включение и использование техники. Соблюдение рекомендаций, приведенных в статье, значительно увеличит срок бесперебойной работы бойлера.

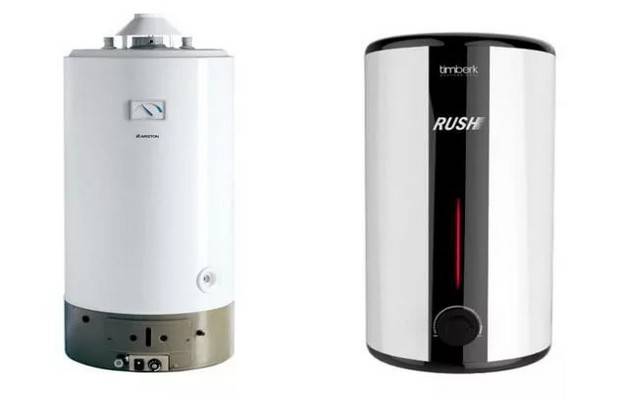

6 Ставим современный газовый нагреватель вместо старой колонки

Бойлер, которому для работы нужен газ, бывает только проточным. Его разрешается монтировать вместо стандартной газовой колонки. В случаях, когда таковой в вашем жилище нет (не предусмотрена проектом), устанавливать нагреватель воды запрещается. Вам сначала требуется получить все разрешения в службе газового хозяйства. И только после приступать к монтажу газового бойлера.

Современный газовый нагреватель воды

Если же колонка имеется, смело меняем ее на проточный нагреватель. Схема проведения работ будет такой:

1. 1. Устанавливаем бойлер на стену по методике, которую мы уже описывали (делаем отверстия под крепежные дюбели, затягиваем крючки и так далее).
2. 2. Подсоединяем гофру подходящего сечения к бойлеру. По ней угарный газ станет уходить в дымоотводящий тракт. Один конец гофры натягиваем на соответствующий выход колонки, второй – на дымоход.
3. 3. Резиновым шлангом (он обязательно должен иметь сертификат) подключаем вводное отверстие в нагревателе к газовой трубе.
4. 4. Смазываем мыльным раствором полученное соединение. Включаем подачу газа. Если пузырьков не наблюдается, все сделано верно. При наличии пузырьков нужно подтянуть соединительную гайку и снова выполнить проверку на утечку.
5. 5. Используя поливинилхлоридные трубы либо гибкие шланги, выполняем подвод воды к устройству. Схема подсоединения элементов будет следующей – тройник на трубу, затем вентиль, снова труба, в конце – шланг подключения бойлера.

Следующий шаг – поиск возможных течей. Открываем вентили с водой. Осматриваем соединения. На участках, где заметили воду, выполняем повторную герметизацию узлов, дотягиваем гайки. Будьте аккуратны! Нельзя перестараться и сорвать резьбу с гаек. После устранение течей подключаем источник электропитания. Теперь можно открывать «горячий» вентиль. Бойлер сам начинает подогревать воду (если мы выполнили все операции правильно), которой вы сможете пользоваться буквально через пару-тройку секунд.

Устройство и алгоритм работы ЭВН

Накопительный водонагреватель состоит из следующих основных элементов:

1. Бак;
2. Нагревающий элемент;
3. Тепловая изоляция;
4. Декоративный корпус;
5. Система управления;

Баки водонагревателей обычно выполняют из стали, гораздо реже встречаются полимерные. Сосуды из черной стали имеют покрытие внутренней поверхности из эмали, стеклокерамики.

Другой тип баков – сосуды из качественной нержавеющей стали. Они имеют более высокую стоимость, но это компенсируется продолжительным сроком службы. В бак врезаны два штуцера с резьбой – вход холодной и выход горячей воды.

Водонагреватели из черной стали оборудуются магниевым анодом – это устройство замедляет процесс коррозии стенок металла. Анод заменяется на новый комплект в срок, указанный в документации производителя. Это устройство увеличивает срок службы устройства, но нержавеющий бак все равно превосходит черный по этому показателю.

В качестве нагревательного элемента выступает ТЭН, встроенный в емкость. ТЭН устанавливается на резьбе и легко заменяется при выходе из строя. Основная причина неполадок с нагревателем – образование отложений солей жесткости (накипи), ухудшение теплоотдачи, перегрев и последующее сгорание.

Тепловая изоляция наносится на поверхность резервуара обычно методом напыления. Она предназначена для сохранения температуры воды, экономии электроэнергии из-за уменьшения частоты включений ТЭНа, сохранения накопленного объема воды с нужной температурой.

Декоративный корпус выполняется из пластика или металла, в него вмонтированы элементы управления – задатчик температуры, показывающий термометр (или цифровой дисплей).

Алгоритм работы прибора довольно прост. Аппарат заполняется водой из водопровода или емкости запаса воды. Ручкой задается температура нагревания. Включается ТЭН, происходит нагрев. При достижении заданной температуры нагрев прекращается.

При остывании регулярно включается нагрев для поддержания значения температуры. При расходовании воды нагрев включается в постоянном режиме.

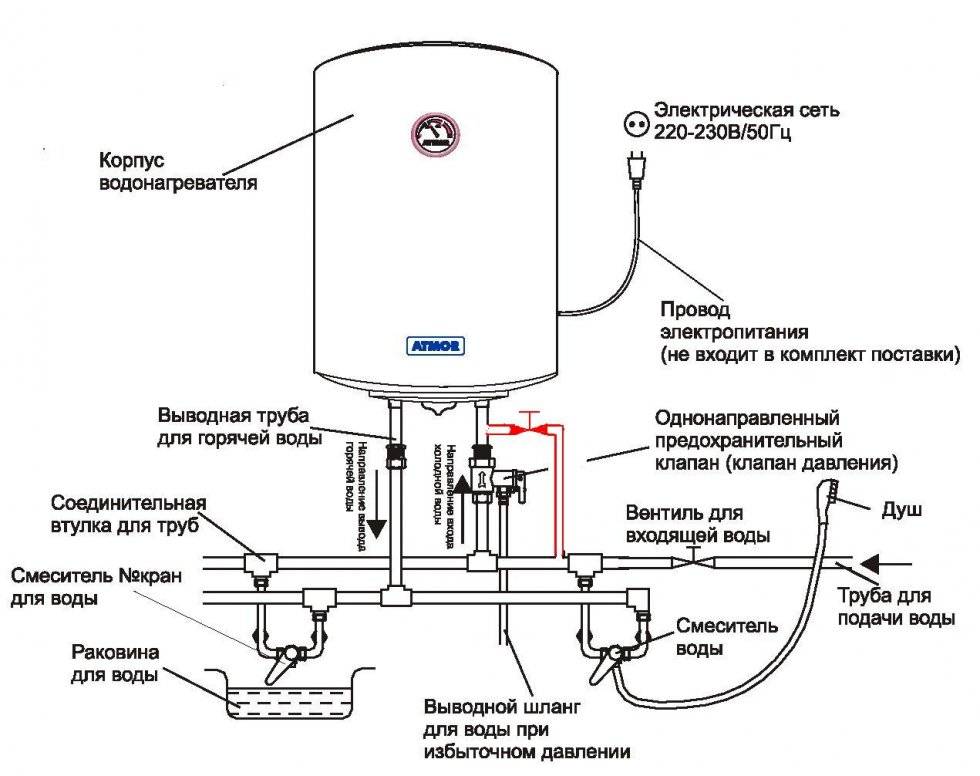

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

На боковую резьбу тройника установите шаровой краник.

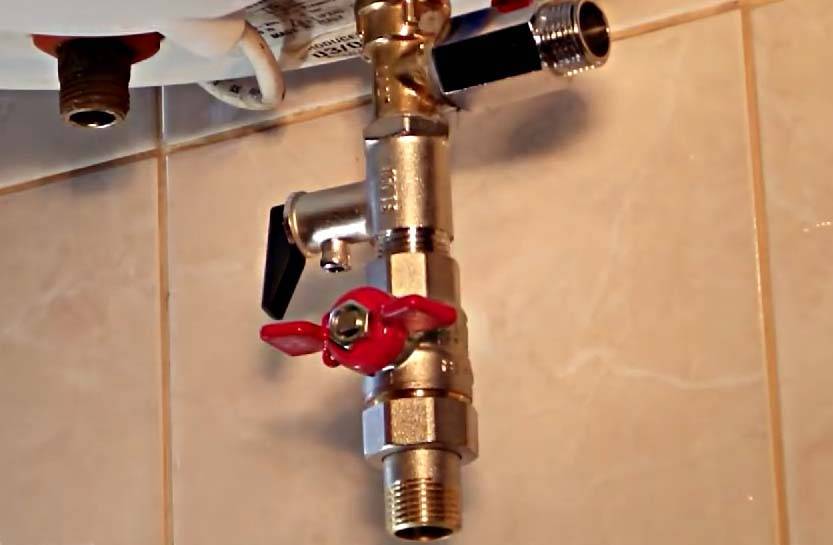

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

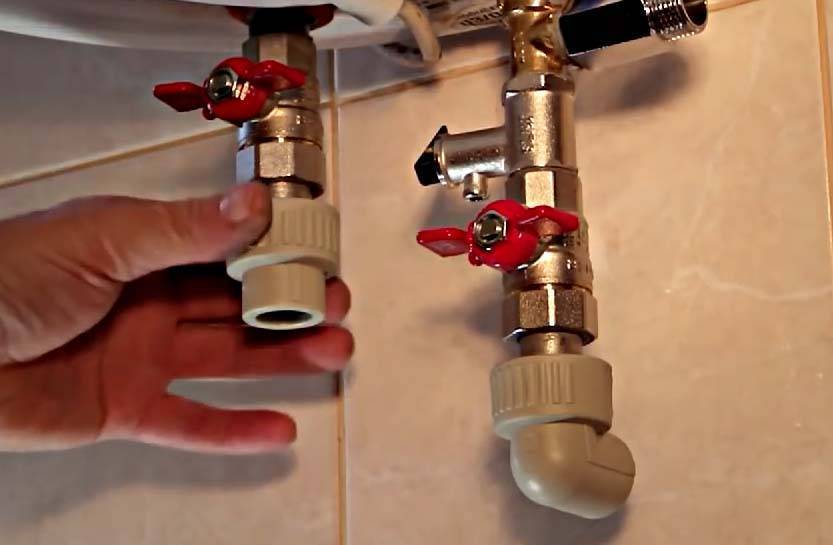

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

Далее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение электрического бойлера

Важно знать, как правильно подключить водонагреватель своими руками. Принцип работы несложен, поэтому при монтаже не должно возникнуть никаких проблем. На начальном этапе подключения необходимо выполнить такие работы:

На начальном этапе подключения необходимо выполнить такие работы:

выбрать место установки устройства

Важно, чтобы все соединительные элементы имели прямой доступ, так как это позволит легче ремонтировать или обслуживать оборудование;
подготовить стену, на которой будет установлен электрический бойлер. Она должна быть прочной, чтобы выдержать вес бака;
непосредственно в месте установки прибора подготовить трубу водоснабжения. В другом случае придётся устанавливать дополнительные трубы.

В другом случае придётся устанавливать дополнительные трубы.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
4. Навешивают водонагреватель на крепежные детали.
5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

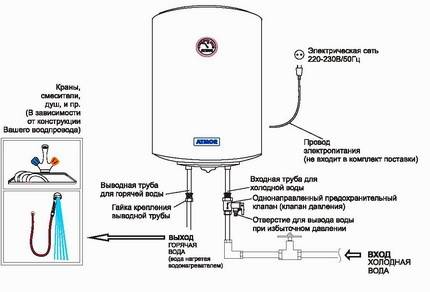

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

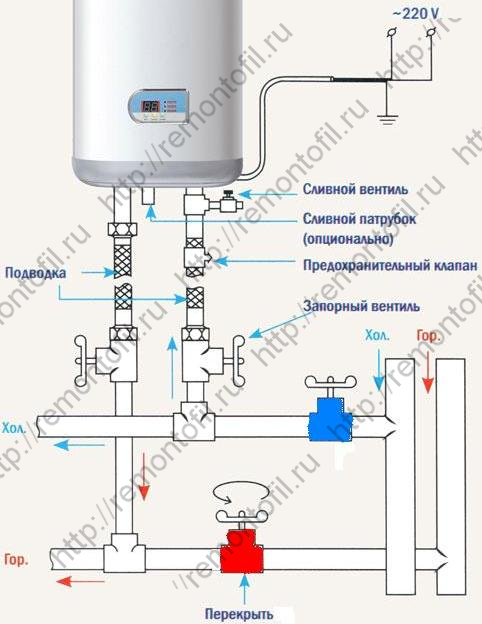

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
3. Все соединения тщательно уплотняют ФУМ-лентой.
4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
5. Затягивают соединительные гайки вручную, после гаечными ключами.
6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.
