Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.

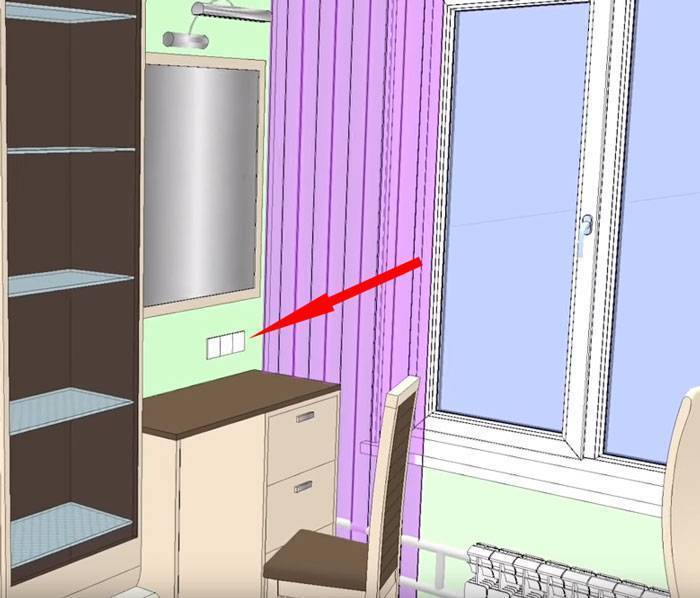

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка

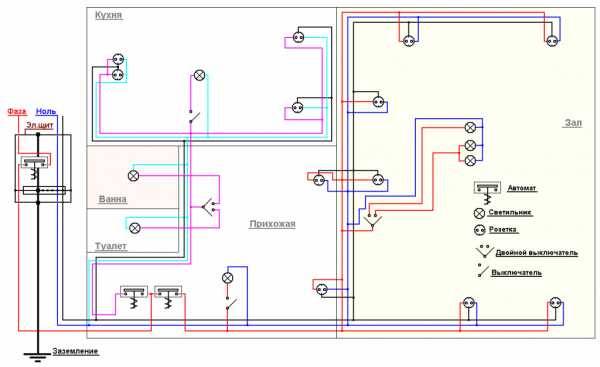

Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

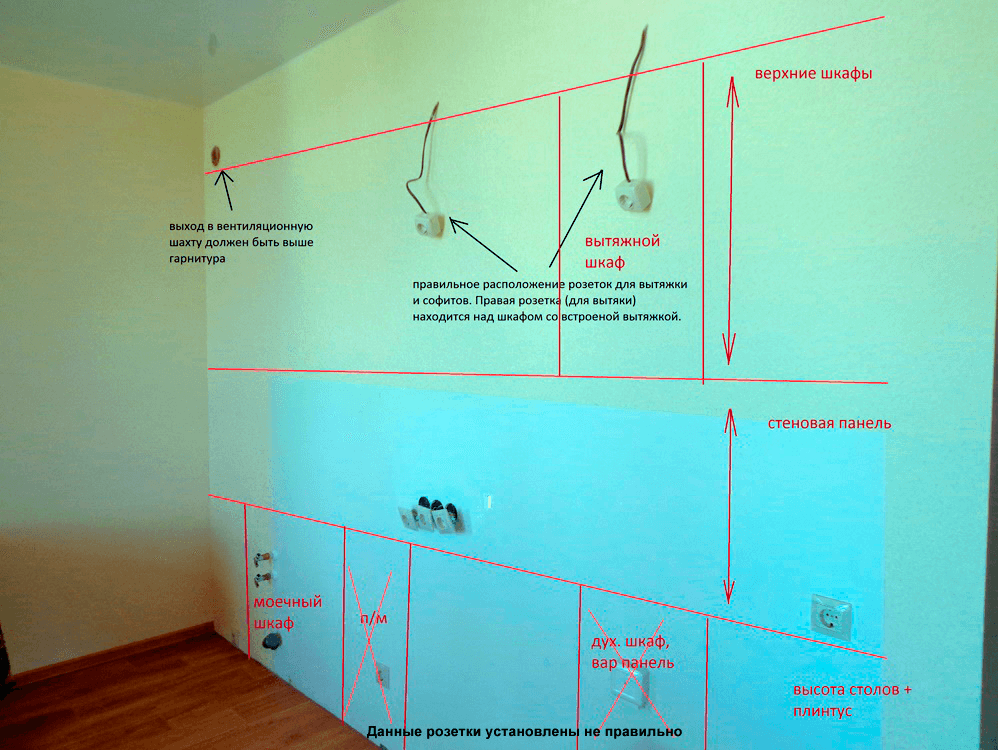

Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
- Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
- Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
- Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
- Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
- Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
- Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
- Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
- духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
- отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
- для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
- для стиральной машины соблюдается высота в 1 м;
- для водонагревательных приборов — не менее 180 см;
- при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной

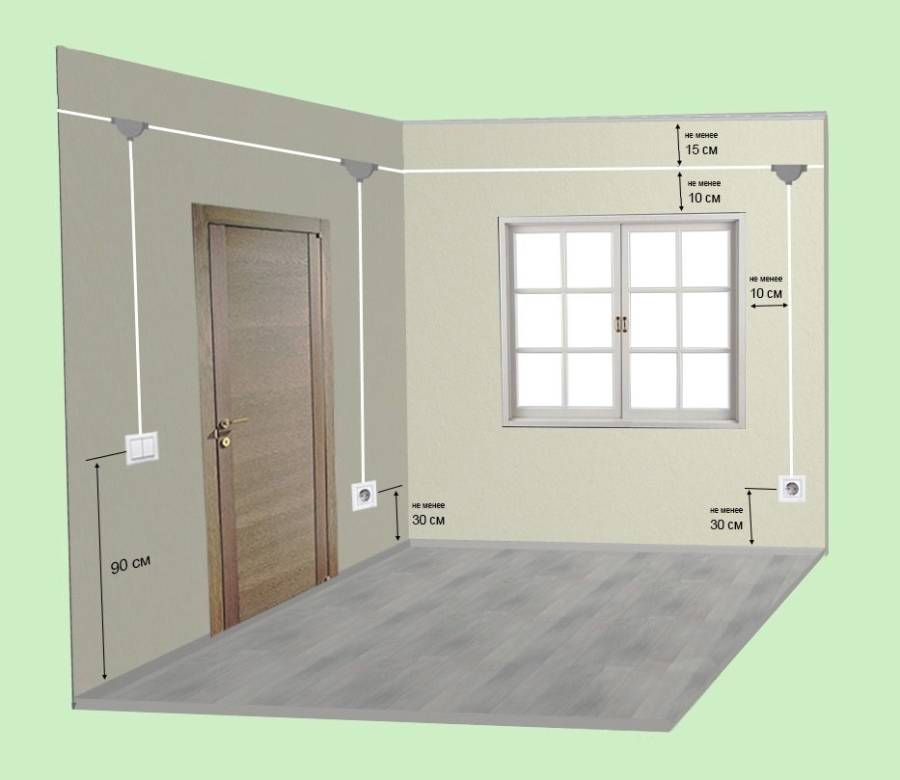

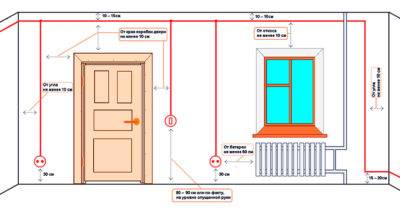

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
- средняя высота размещения розеток от пола — 70 см;
- вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
- за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Какое сечение кабеля для розеток
Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.
Для определения этого значения пользуются формулой определения площади круга:
- где π – постоянная и составляет примерно 3,14;
- r – радиус, получается делением диаметра на 2.
Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:
- вид прокладки;
- мощность нагрузки;
- материал проводника;
- особенности изоляции.
От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.
Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.
При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу
По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.
| Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена. |
Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.
Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.
Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.
Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.
| Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2. |
Электрические розетки — как разместить их в отдельных комнатах
Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.
Размещение розеток в гостиной (схема)
Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.
Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

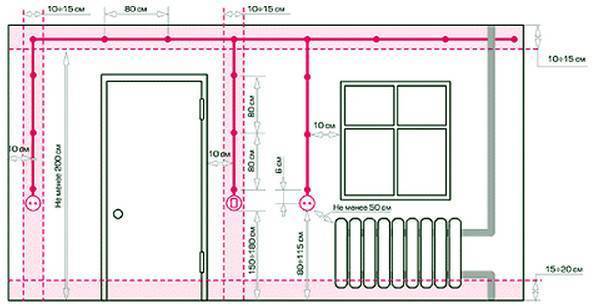

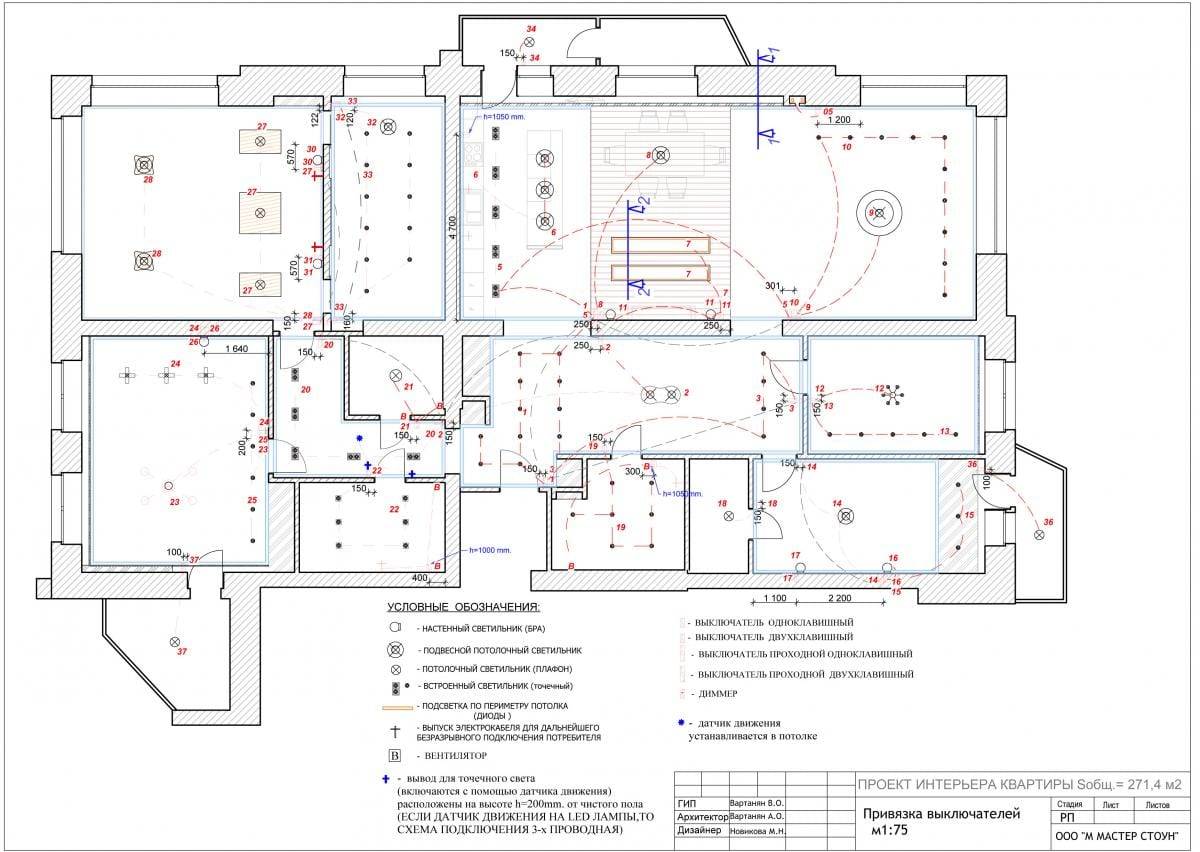

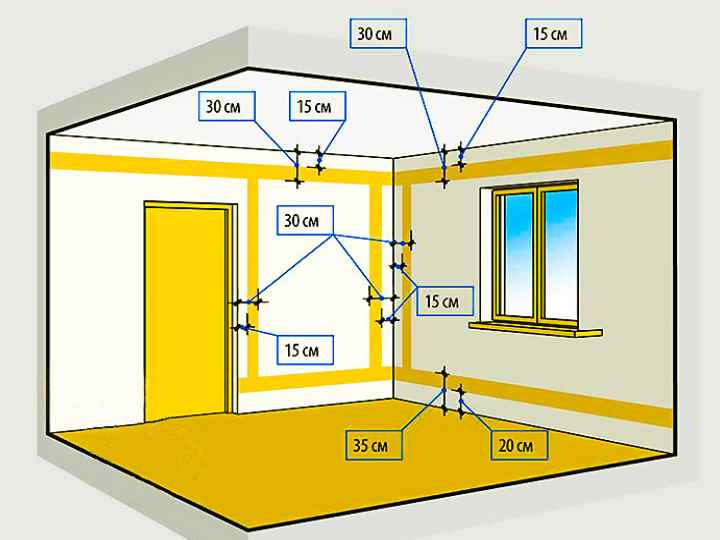

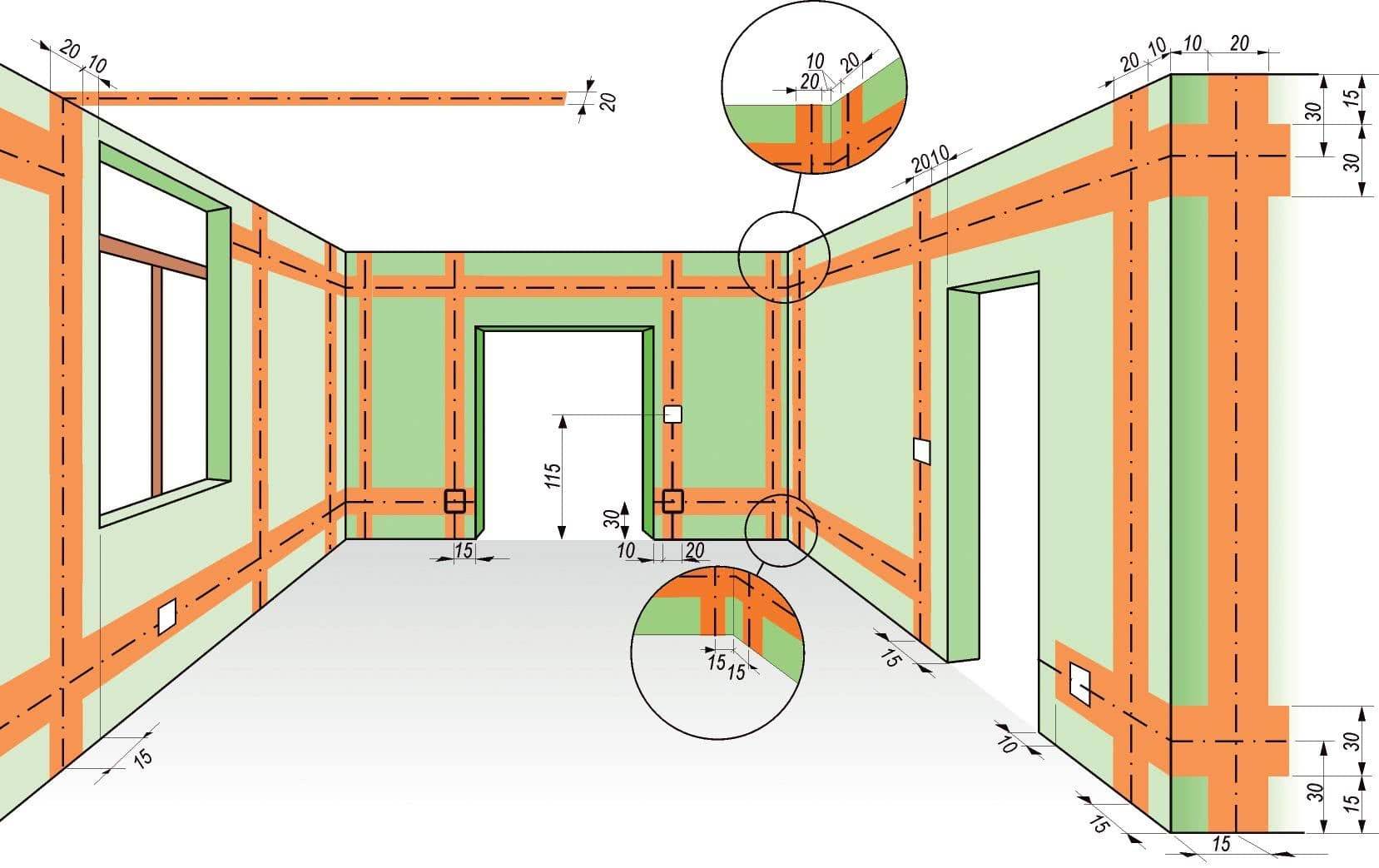

Схема размещения проводки и розеток в гостиной

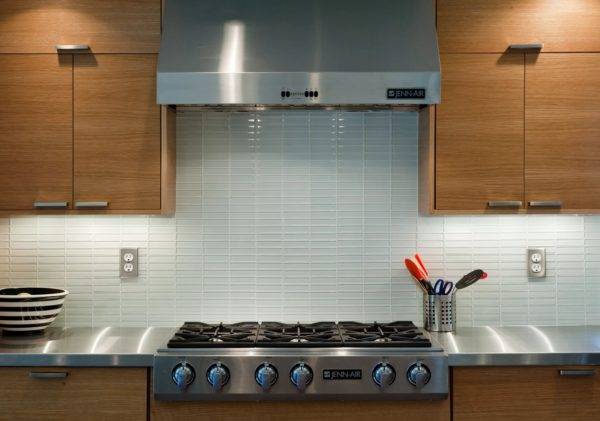

Размещение розеток на кухне (схема)
Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.
Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.
Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой
Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности

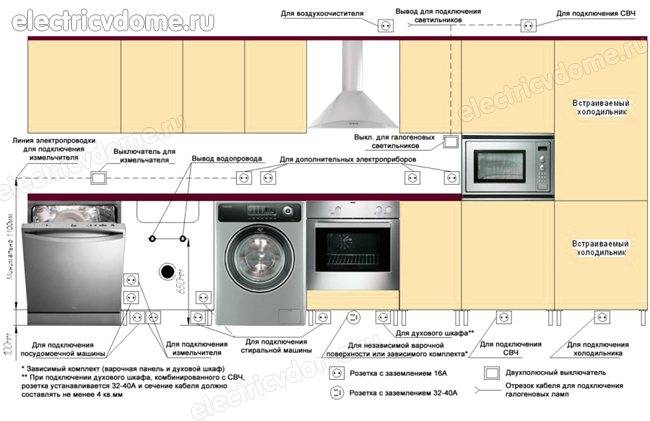

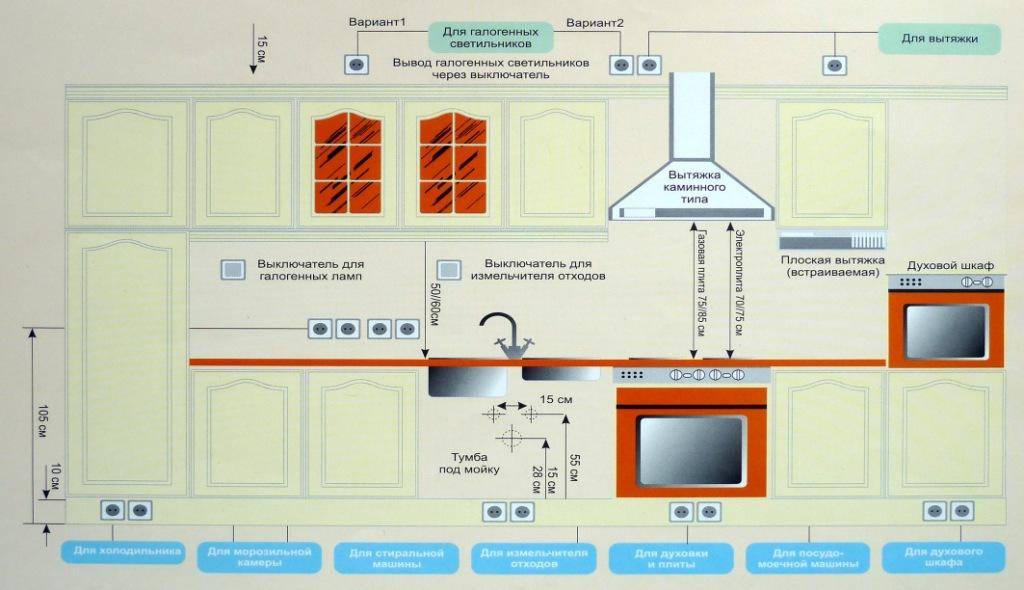

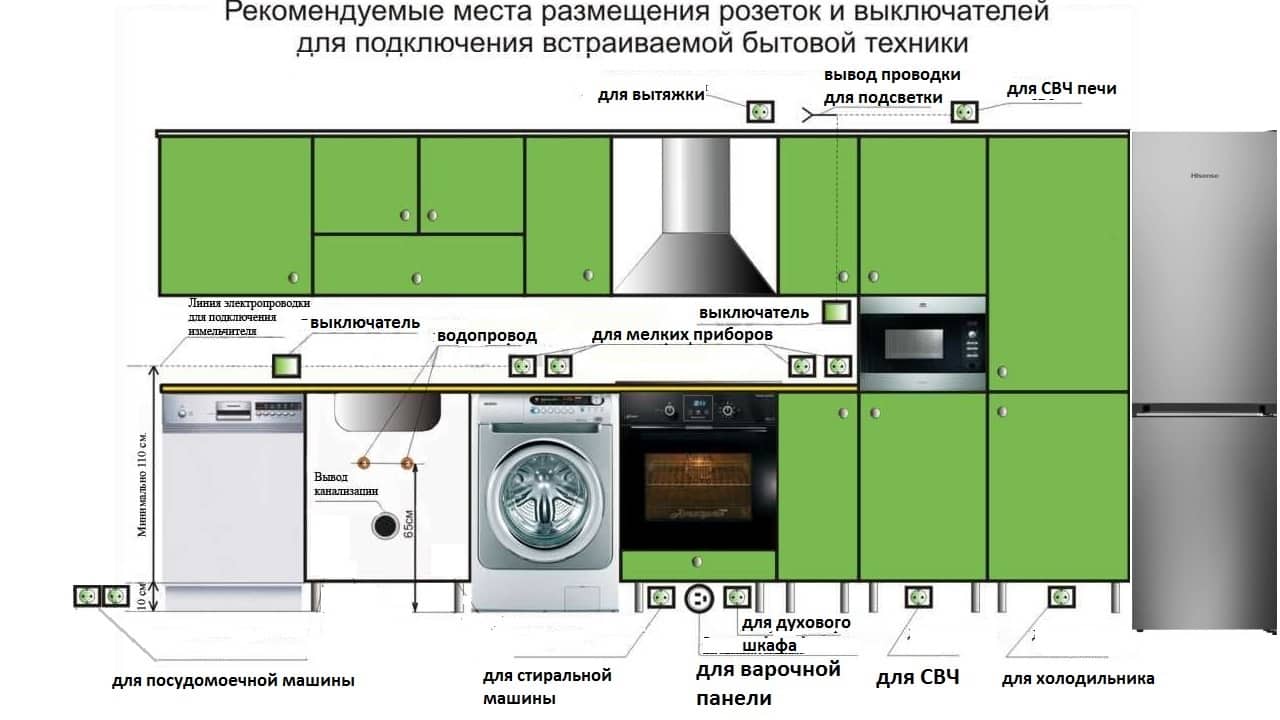

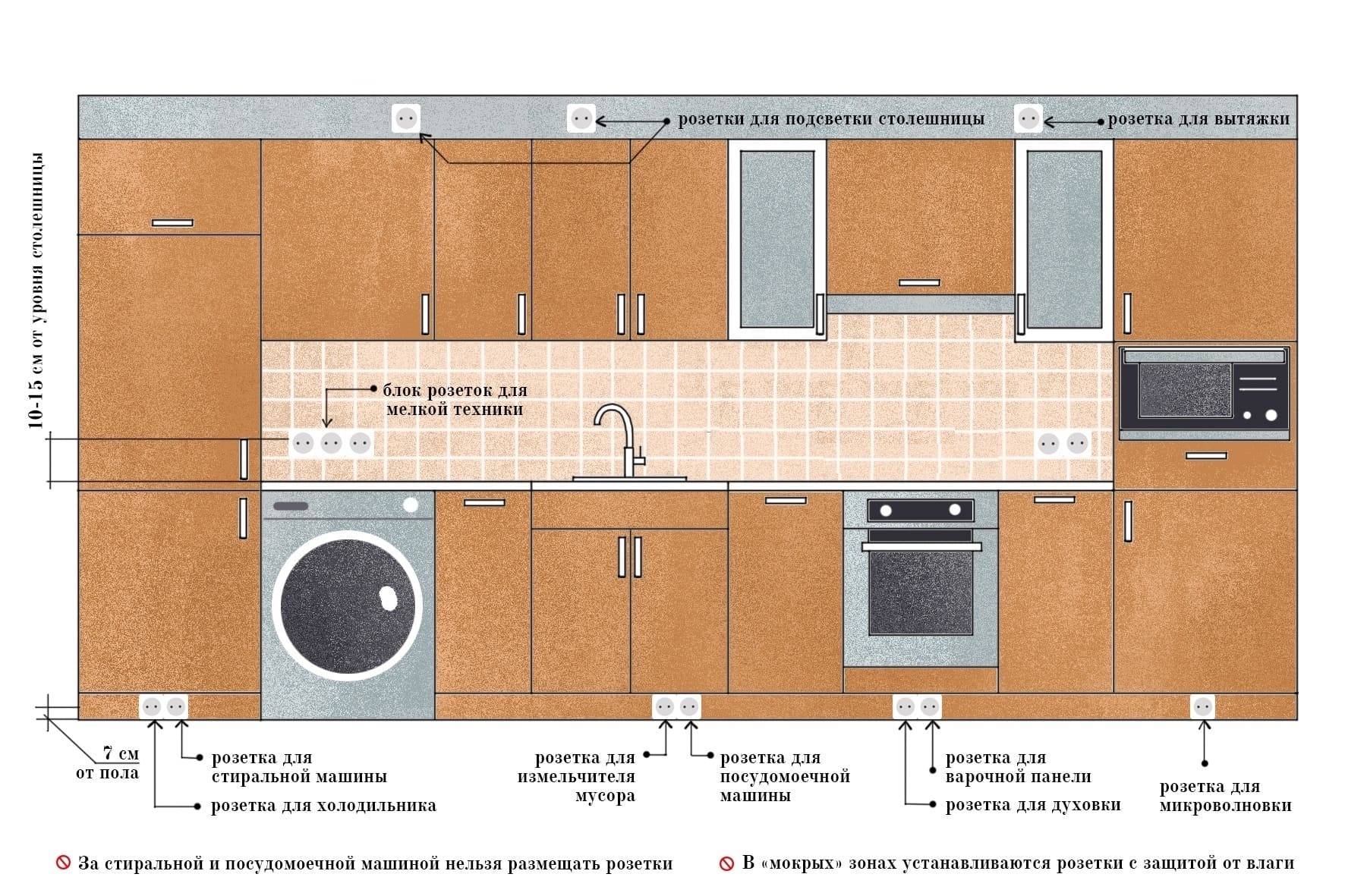

Схема размещения розеток на кухне
Размещение розеток в спальне (схема)
Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.
Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

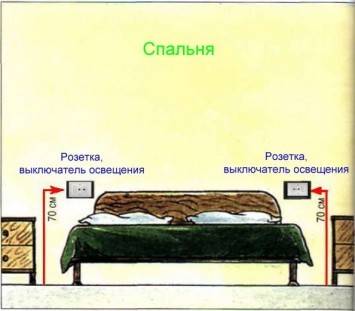

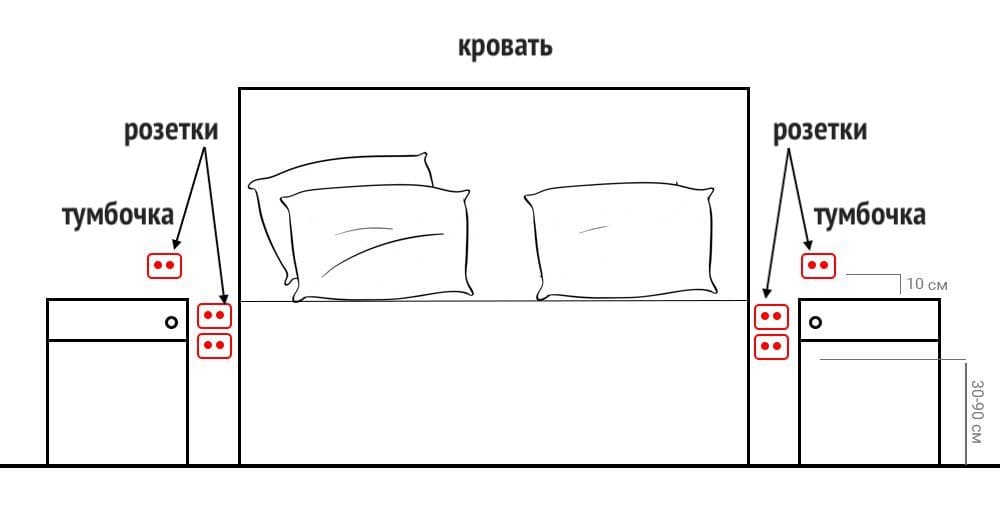

Схема размещения розеток в спальне
Размещение розеток в ванной (схема)
Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.
Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.
Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

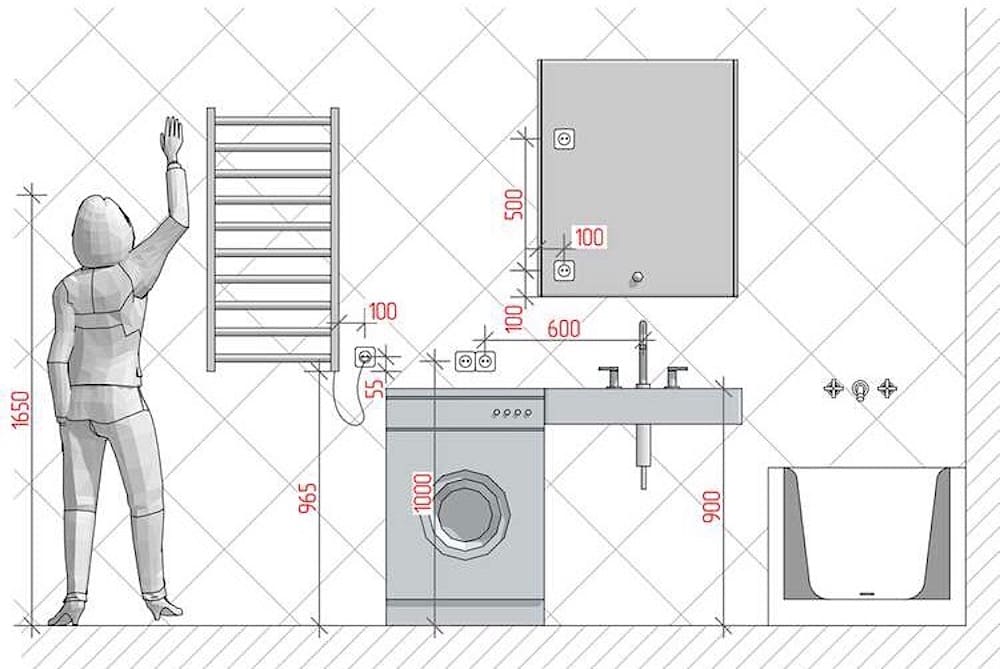

Схема размещения розеток в ванной

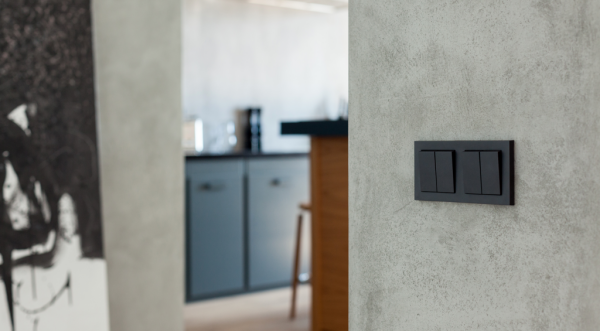

Советы по выбору выключателей и розеток
Если Вы не электрик, то все розетки и выключатели для Вас могут отличаться только внешне по дизайну и форме. На самом деле в таких устройствах гораздо больше различий
При выборе следует обращать внимание на следующие параметры:
Место эксплуатации. Это определяется степенью защиты IP. Есть выключатели и разъемы для подключения электрооборудования, используемые только внутри сухим помещений (IP20). Другие подходят для влажных комнат (IP44). Третьи разрешено эксплуатировать на улице под открытым небом (IP55, 56, 66).
Количество гнезд на панели. Розетки бывают одинарные, двойные, тройные и т. д. Тоже верно и в отношении выключателей. Количество гнезд стоит выбирать с учетом подключаемых приборов. Например, на кухне рядная розетка может пригодиться для питания холодильника, электроплиты, духовки, микроволновой печи. Практично оставить одно свободное гнездо для периодического подключения миксера, кофемолки, блендера. Несколько выключателей на панели актуальны для прихожей, ванной комнаты и санузла, а также в случае 2-3 уровней освещения в комнате (софиты и основная люстра).
Механизм срабатывания выключателя. У выключателей разнится принцип работы. Это может быть клавиша, тумблер или поворотный переключатель. Устройство с диммером позволяет не только подавать питание на элементы освещения, но и регулировать яркость последнего.
Способ монтажа. Розетки и выключатели могут быть накладными или внутренними (встраиваемыми), что зависит от способа прокладки проводки. Обычно для жилых помещений используют скрытый тип, а накладной применяют только во временных сооружениях для быстроты организации.
Варианты защиты. Гнездо розетки может иметь дополнительную защиту, что актуально в случае наличия маленьких детей. Препятствовать включению вилки может откидная крышка, поворотный механизм-шторка или выключатель, подающий питание отдельно на конкретную розетку.
Наличие заземления. Такой тип розеток обозначается 2К+3 и имеет дополнительные контакты для подключения заземления. Это актуально, если проводка тоже содержит три жилы. В случае пробоя напряжения в бытовой техники на корпус, ток уйдет в землю, а не поразит пользователя. Если проводка в домах старая, то она монтировалась без заземления, а следовательно достаточно розетки 2К. Но поскольку все современное оборудование выпускается под разъемы с заземлением, многие все-равно выбирают такие розетки, чтобы они лучше подходили к вилкам.
Характеристики. В бытовой сети действует 220 В, поэтому выключатели выпускают с небольшим запасом на 250 В. А вот максимально разрешенная сила тока розетки зависит от подключаемых приборов. Здесь средним расчетным значением служит 4А=0.9 кВт мощности. Например, если в розетку планируется включать сварочный аппарат мощностью 5 кВт, то розетка должна быть рассчитана на 50 А.
-
Способ фиксации контакта. Подключение питающих проводов может быть реализовано при помощи винтового прижима или клеммы с защелками. Второй вариант проще, но менее долговечен в плане плотности контакта.
Тип разъема. В России распространен разъем “Евро”, обозначаемый как тип F, а также старый тип С, используемый еще при СССР. Для зарядки телефона выпускаются розетки с USB. Подключение стационарного телефона происходит через 4-х контактное гнездо. Есть розетки с одним отверстием для подвода кабеля от телевизионной антенны.
Дополнительные функции. Среди них могут быть: выталкивание, облегчающее извлечение вилки, а также подсветка, помогающая найти выключатель или розетку в темноте. Еще бывает таймер, которым можно задать время автоматического прерывания подачи питания. Wi-Fi позволит управлять розеткой удаленно через смартфон.
По дизайну и материалам изготовления выключатели и розетки выпускают из пластика, металла, фарфора и стекла. Форма электрических аксессуаров может быть квадратной, круглой, прямоугольный и ассиметричной. Здесь Вы можете руководствоваться собственным вкусом и сочетанием с другими элементами интерьера.
Основные правила разводки
Подключение кухонных розеток подчиняется важным правилам.
- Общая мощность бытовых приборов, подключенных к данной розетке, не должна быть выше, чем максимально допустимая.
- На кухню следует проводить столько линий, сколько нужно для питания всей техники плюс еще такого же количества.
- Если на кухне будут работать приборы с большой мощностью, для них необходимо завести отдельную линию, установив на нее автоматы.
- Бытовая техника с корпусом из металла нуждается в системе заземления.
- Не рекомендуется устанавливать розетки за холодильниками, духовками, вытяжками. Минимальное расстояние от этих приборов составляет 20 см.
- При размещении розеток необходимо учитывать их расстояние от столешницы. Оптимальный вариант — 15 см.
- Нельзя устанавливать розетки над раковиной и плитой.
- Перед началом монтажа надо составить подробный план.
Материалы для изготовления проводов
Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы — отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:
- Сталь.
- Медь.
- Алюминий.
Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) — 50 лет.
Разновидности розеток для кухни
В зависимости от особенностей кухни, установить можно такие типы приборов:
- Накладные. Изделия просты в монтаже, имеют широкий спектр цветовых решений, различные формы и размеры. Основным достоинством конструкций является отсутствие необходимости проводить бурение стен. Также их легко подсоединить или заменить без выполнения демонтажа основания и прочих работ. Минус в том, что выступающий корпус забирает полезное пространство и мешает придвинуть технику ближе к стене.
- Внутренние. Решение встраивать монтажную колодку в стену позволяет сэкономить немного места. Недостатком является необходимость бурения отверстий в стене, проведения предварительных работ — подборка, закрепление и подгонка подрозетника.
- Угловые. Являются аналогами накладных конструкций с той разницей, что крепятся в углах, образованных стенами или кухонным гарнитуром. Этот вариант хорош тем, что решение таким образом разместить розетки дает возможность найти применение пространству, которое в большинстве случаев пустует.
- Выдвижные. Это решение позволяет спрятать блок с несколькими входами под фартуком или столешницей. Изделия подразделяются на поворотные и выдвижные. Их применение является наиболее эстетичным и эффективным решением, особенно для хрущевки, где на счету каждый сантиметр площади и объема.
Двойная накладная розетка
Внутренняя тройная розетка
Выдвижной блок розеток

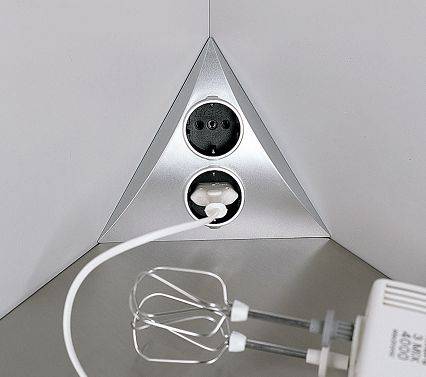

Блок угловой с 2 розетками
Критерии выбора встраиваемых розеточных модулей
В специализированных магазинах представлено широкое разнообразие встраиваемых в столешницы розеточных блоков от разных производителей. Для того чтобы из всего ассортимента выбрать подходящий вариант, который будет соответствовать всем необходимым критериям, для начала их необходимо сформулировать.
Правильно выбранный розеточный блок прослужит длительное время.
Первое, что необходимо сделать — это определиться с тем, какое количество розеточных гнезд, а также дополнительных разъемов потребуется в данном месте. Определиться с этим вопросом несложно, подсчитав количество электроприборов, и, наверное, продумав еще и резерв. Возможно, придется приобрести несколько блоков и разнести их по столешнице.
Второе, что следует учесть — это личную безопасность, особенно тогда, когда планируется установить блок в кухонную столешницу. Выбранная модель должна быть оснащена контактами заземления.
Третий критерий — это допустимая суммарная мощность подключаемой одновременно к блоку нагрузки. Каждый из блоков рассчитан на определенную нагрузку, которую он способен выдержать. Поэтому сумма мощностей электроприборов, планируемых для подключения, не должна быть выше указанной в паспорте розеточного модуля. А лучше, конечно, выбрать вариант, обладающий еще и эксплуатационным запасом, процентов на 25. Этот параметр изделия также необходимо знать для того, чтобы выбрать правильное сечение кабеля, если он не идет в комплекте с основным изделием
Чтобы узнать, максимальную нагрузку блока, необходимо обратить внимание на его технические характеристики, указанные производителем в инструкции, идущей с ним в комплекте.
Встраиваемые блоки могут быть рассчитаны на 10 или 16 ампер, то есть на суммарную нагрузку мощностью до 2,2 и 3,5 кВт. Естественно, следует проявлять благоразумие и не доводить нагрузку до указанного предела.
Цены на втсраиваемые розетки
встраиваемые розетки
- Четвертое, что учитывается — это производитель изделия, так как от этого напрямую зависит качество, длительность его работы, а также безопасность в эксплуатации. В продаже можно найти продукцию как зарубежных, так и отечественных компаний. Рекомендуется прежде, чем останавливать свой выбор на определенной модели, изучить отзывы тех пользователей, которые уже имеют опыт эксплуатации такого розеточного модуля..
- Пятое — степень защиты прибора от влаги и пыли. Уже отмечалось, что для установки на кухне необходимо выбирать модели класса не ниже IP 44. А вот для письменного или компьютерного стола можно обойтись и классом пониже, даже IP20. Естественно, что чев выше класс, тем дороже встраиваемые розеточные модули.
Внешнее оформление розеточного модуля – это уже чистый выбор покупателей, и советы здесь давать проблематично.
- Шестое — это внешнее оформление блока. Но здесь советы давать трудно – вкусы у людей бывают разными. Кому-то нравится, чтобы розеточный модуль был в закрытом положении практически незаметным. Другие, наоборот, желают, чтобы он контрастировал на столешнице. В продаже представлено немало моделей, которые удовлетворят и ту, и другую сторону. То есть выпускаются приборы с крышками под цвет столешниц, или выполненные в различных оттенках, в том числе с благородным металлическим блеском.
- Седьмой критерий — это работоспособность прибора. То есть при покупке следует внимательно осмотреть изделие на наличие дефектов, проверить работу механизма открытия и стопорения. Кроме этого, проверяется комплектность – она должна указываться в паспорте модели.

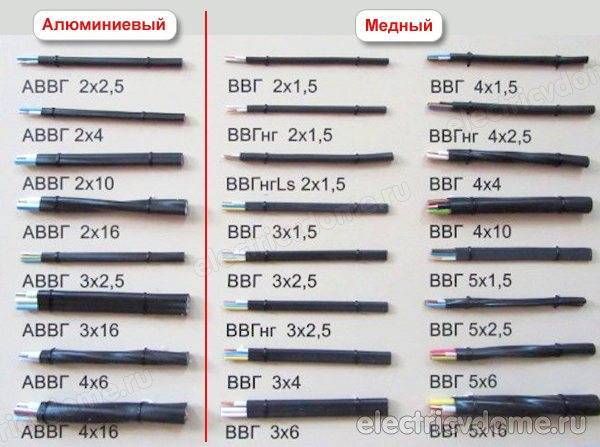

Кабель какой марки выбрать для розеток
Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?
Все кабели условно можно разбить на три категории изготовления:
- ТУ;
- ГОСТ;
- иностранного происхождения.
ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.
Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.
Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.
В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.
Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.
Кроме того, кабели различаются по назначению:
- силовые;
- связи;
- радиочастотные;
- управления и другие.
Нас будут волновать только силовые.
Как рассчитать будущую нагрузку
Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.
Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.
Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.
Для розеток потребуется кабель сечением минимум 2,5 мм2, а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.
Сколько нужно проводов ↑
Если вы сами взялись за монтаж проводки, необходимо все промерить и просчитать. Для этого вам понадобится обычная рулетка. Учтите все углы, выступы и ниши, посчитайте количество электроприборов, которыми будете пользоваться вы и ваши домашние и итоговую цифру умножьте на 15%. Это стандартный запас во время технических расчетов.
Если желания бегать с рулеткой по трехэтажному коттеджу или квартире площадью 300 кв. метров у вас нет, но знать хотя бы примерную цифру вам все же нужно, то можно воспользоваться простым приближением: общую площадь всех жилых и нежилых помещений в квадратных метрах умножьте на 2. Ваша квартира имеет площадь 72 кв. м — нужно купить около 150 метров электрического кабеля. Точечные светильники, настенные бра, светодиодные ленты, люстры — все это требует безумного количество проводов.
А если нужен не один тип кабеля? Возьмите из расчета 1:2 — одна часть пойдет на освещение квартиры, две других — на ее электроснабжение. Для прокладки отдельных кабелей «специального назначения», — до электроплиты, кондиционеров, стиральной машины придется производить точные замеры, а для мелких бытовых приборов можно будет купить обычный трехжильный провод.
