Как правильно приваривать петли на ворота + видео

Усовершенствованные петли в форме капли на опорном подшипнике

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

• нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
• нанесение резьбы в отверстии нижней детали снизу;
• петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
• применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Основные виды гаражных петель

На рынке стройматериалов представлено большое разнообразие петель для распашных створок. Каждая разновидность обладает индивидуальными параметрами и преимуществами использования. В первую очередь при выборе необходимо выбрать вариант установки. Существуют следующие способы монтажа:

• сварка — петли фиксируются на полотне и каркасе ворот;
• монтаж с помощью болтов — используется при работе с древесным материалом;
• крепление саморезами — подходит для конструкций, произведенных из профилированного листа.

По размещению фиксаторы подразделяются на скрытые и внутренние. Их главные различия заключаются в способе установки и декоративных характеристиках. Большое значение при выборе гаражных петель имеет вес ворот. Некорректный расчет предполагаемой нагрузки провоцирует перекос полотна и сложности с открытием. Для плотной листовой стали с большой массой рекомендуется приобретать усиленные фиксаторы.

С опорным подшипником

Петли, оснащенные опорным подшипником, являются базовой разновидностью из категории фиксаторов цилиндрического типа. Опорный подшипник и шарнирное соединение надежно защищены от внешнего воздействия основным корпусом, выполненным из металлических сплавов.

Модели с опорным подшипником предназначаются для легких распашных конструкций. Предельно допускаемая нагрузка составляет 100 кг. К створкам и раме фиксаторы с опорными подшипниками крепятся при помощи сварочного аппарата.

Цилиндрические с дополнительным усилением

Усиленные фиксаторы оснащаются дополнительными пластинами, что способствует распределению нагрузки на большую поверхность створок либо столба. Рекомендуется использовать петли цилиндрического типа с улучшенными пластинами для тонкопрофильных конструкций. Фиксация деталей к створкам распашных ворот и раме выполняется сваркой либо винтовым соединением.

В зависимости от стороны расположения цилиндрические усиленные петли подразделяются на правые и левые. Диаметр элемента составляет 50 мм. Максимальная совокупная нагрузка достигает 600 кг.

Сквозные

При отсутствии возможности закрепить петли путем сварки либо привинчивания к каркасу используется сквозная разновидность. Для установки в каркасе ворот просверливаются по всей длине монтажные колонны, в которые продевается часть фиксатора. Для окончательного закрепления используются гайки соответствующего размера. Сквозные фиксаторы благодаря особой схеме крепления выдерживают нагрузку до 200 кг.

Трехсекционные накладные

Для массивных распашных ворот необходимо увеличивать количество фиксаторов и выбирать разновидность, обладающую повышенной износоустойчивостью. Оптимальным вариантом являются трехсекционные модели, способные выдерживать нагрузку тяжелой конструкции. Главными достоинствами накладных трехсекционных петель являются:

• плавное скольжение при открытии и закрытии ворот;
• отсутствие скрипа;
• надежная защита от взлома;
• препятствование перекосу и провисанию створок.

Петли стрелы

Гаражные петли стрелы подходят для крепления крупногабаритных распашных полотен, калиток и тонкопрофильных конструкций. Основной отличительной чертой является увеличенная площадь фиксатора, за счет чего он обеспечивает дополнительную прочность и предотвращает перекосы.

В местах соединения петли стрелы способны выдерживать повышенное напряжение. Этому способствует равномерное распределение по всей длине створки. Диапазон габаритов фиксаторов варьируется в пределах до 700 мм, что дает возможность найти оптимальный вариант для любой конструкции ворот. Для производства фиксирующих деталей используется прочная листовая сталь, обеспечивающая длительный срок службы.

Накладные

Несмотря на простоту монтажа, накладные разновидности петель отличаются высокой надежностью. Для производства фиксаторов используются прочные материалы, включая сплавы стали, латунь и нержавейку, что значительно увеличивает вариативность их использования. Внутри корпуса размещается 2-4 шариковых подшипника, необходимых для плавного открытия ворот.

Для фиксации накладных петель на каркасе необходимо разметить их точное расположение и закрепить при помощи саморезов. Фиксаторы входят в категорию универсальных и не подразделяются на лево- и правосторонние. Если после монтажа возникает необходимость снять полотно с шарниров, потребуется выкрутить саморезы.

Навесы, петли и их виды

Есть множество разновидностей петель:

1. Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
2. Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
3. Двусторонние. Предназначены для установки на любой стороне воротной системы.
4. Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.
5. Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
6. Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

1. Уровень шума необходимо свести к минимуму. Безупречно, если ворота раскрываются совсем бесшумно.
2. Полотно от створок не должно провисать.
3. Они обязаны быть качественными и крепкими, чтобы избежать их взлома.
4. Легкость поворачивания.
5. Уровень ширины размаха створок.

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

• аппарат для газовой или электросварки;
• электроды диаметром 3 мм;
• сварочная маска, костюм и рукавицы;
• молоток;
• ножовка по металлу;
• зубило;
• кусок листового металла (или готовые платики);
• петли с шариками;
• рулетка;
• мел для разметки;
• лазерный уровень;
• болгарка;
• шкурка;
• кисти;
• солидол;
• грунтовка по металлу;
• краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

• из металлических труб;
• из бревен;
• из пенобетона;
• бетонные;
• каменные;
• кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

• уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
• сверху положить петлю;
• приварить верхнюю или нижнюю часть петли к платику;
• то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

• делаются перемычки параллельно низу и верху створок;
• к данным перемычкам привариваются воротные петли;
• поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Планируем конструкцию

Заборы и калитки из металла начинают изготавливать с определения местоположения конструктивных элементов и снятия замеров, по которым будут изготавливаться рама и столбы. Данный этап достаточно важен, так как по выполненным замерам осуществляется закупка необходимых материалов. Можно остановить выбор на металлических столбах или отдать приоритет кирпичным опорам.

Также, на этапе планирования разрабатывается схема ворот, которые могут быть откатными или распашными. Выбор конструкции обуславливает особенность изготовления (к примеру, для откатных ворот помимо опор требуется создание дополнительной платформы, по которой будут перемещаться смещающие ворота ролики).

Минимальная ширина (или диаметр для круглых столбов) должна составлять 10 см, иначе конструкция может провиснуть. Указанная цифра оправдана, если материал обшивки отличается сравнительно небольшим весом. При выборе тяжелых материалов нужно увеличивать данный показатель. Для правильной установки ворот и калитки все собранные данные переносят на чертежи металлических конструкций (провести корректировку на бумаге намного проще, чем в процессе установки).

Выбор петель

Целью установки ворот любого типа является защита личного имущества от посторонних посягательств. Но, помимо качественного изготовления самих запорных конструкций, важным моментом является их правильный монтаж. Именно от этого зависят такие потребительские качества, как лёгкое отпирание и запирание, отсутствие заеданий при открытии, зазоров и щелей.

В этом видео вы узнаете, как приварить петли:

При выборе разновидности навесов необходимо руководствоваться конструкцией самих ворот, их весом, размерами, габаритами и др. По строению и назначению петли бывают:

1. Цилиндрические с шарикоподшипником. Это устройство пригодно для удержания створок весом не более 400 кг. Такие конструкции являются самыми распространёнными. Сами петли имеют вид разборного цилиндра, состоящего из двух частей. В первой части располагается стержень, входящий во вторую часть, в которой находится подшипник, придающий плавность хода навесам при большой нагрузке. В большинстве модификаций имеется специальный открывающийся паз для смазывания устройства, что обеспечивает более долговечную и стабильную работу. Петли такой разновидности только привариваются.
2. Цилиндрические усиленные (крылатые). Способны на удержание створок весом до 600 кг. Отличаются от предыдущих наличием пластин крепления, позволяющих равномерно распределять нагрузку от створок на опоры. Изготавливаются из сверхпрочной стали и имеют более долговечные стержень и стенки, а также маркировочный подшипник. Это обеспечивает запас устойчивости петель при работе с более тяжёлыми нагрузками. Навесы также привариваются при монтаже.
3. Навесные петли. Используются в тех случаях, когда нет возможности применить сварку. Фиксируются саморезами или болтами. Крепление предусматривает облегчённую конструкцию с максимальным весом до 200 кг. Стержень в петлях такой разновидности сквозной и соединяет две половинки. В нижней части должна быть установлена заглушка, препятствующая вылетанию штыря.
4. Скрытые петли. Обеспечивают наиболее надёжную защиту от взлома. Привариваются с внутренней стороны рамы к створке столбов. С внешней стороны их не видно.

Выбор и подготовка петель

Петли важно рассчитать по весу ворот

Стальные ворота – конструкция тяжелая и крупная. Кроме того, ворота постоянно подвергаются действию снега, дождя, холода и солнца. Фурнитуру для них нужно выбирать очень тщательно:

• Самый важный параметр – вес, который смогут выдерживать петли. На маркировке указывается рекомендуемая масса створки с учетом движения, поэтому превышать этот показатель запрещается.
• Угол открытия – если рядом с воротами растут деревья и створка не сможет открываться полностью, нет смысла выбирать петли с поворотом на 180 градусов. Если створки должны полностью освобождать проем, лучше купить последние.
• Способ крепления – этот параметр определяется конструкцией полотна и опорных столбов.
• Срок эксплуатации – менять фурнитуру на воротах сложно и тяжело. Предпочтение отдается наиболее надежным изделиям и фирмам.

Нередко декоративность тоже является решающим фактором при выборе. Для деревянных резных ворот лучше выбрать красивые накладные «стрелы».

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Как самому приварить шарниры

Приварить шарниры – задача непростая, особенно для новичков. Но, при наличии терпения и желания, справиться с такой работой можно даже при отсутствии серьезного опыта.

Для работы понадобятся следующие инструменты:

• металлическая рулетка;
• уровень;
• молоток;
• аппарат для сварки;
• шлифовальная машинка;
• специальная маска;
• перчатки для сварочных работ.

Правила:

1. При работе со сварочным аппаратом следует строго соблюдать правила безопасности. Необходимо использовать защитную маску и перчатки.
2. В соответствии с нормами пожарной безопасности, сварка запрещается вблизи легко воспламеняемых жидкостей и предметов.
3. Когда к воротам привариваются петли, их необходимо слегка «схватить» сваркой.
4. Так как шарниры привариваются к полотну ворот, составляя чертеж, нужно учесть, что расстояние от нижнего края створки до нижних петель, как и от верхнего края, до верхних петель, должно быть не менее 20 см. На створках место крепления шарниров отмечается карандашом.
5. Крепежи следует тщательно смазать солидолом. Эта мера предохранит их от растрескивания в процессе воздействия высоких температур.
6. Считается, что если по краям петель положить спичку, то во время сварки дверь не будет заклинивать.
7. Расклинивать дверцы нужно так, чтобы в закрытом состоянии они располагались ровно. Чтобы выровнять створки используют строительный уровень.

Этапы работы:

1. Сначала приваривается та деталь шарнира, которая располагается внизу. Петля для ворот должна фиксироваться в направлении снизу вверх. В процессе сварки электрод следует вести горизонтально и исключительно плавными движениями.

2. После первого шва, створки ворот необходимо расклинить для проверки их работы. Полностью шарниры приваривают только после того, как будет проверено качество открывания и закрывания дверей.
3. После окончания сварки, раму необходимо снять с петель, обильно смазать солидолом и вернуть на место.
4. Все сварочные швы обязательно обрабатываются шлифовальной машинкой, а затем, покрываются краской по металлу.
5. Правильно приваренные петли, обеспечивают конструкции быстрое, без задержек открывание. Закрыть такие ворота можно также легко – одним движением руки.

Дополнительные особенности:

1. Во время проведения сварки необходимо использовать только исправное оборудование. Неисправный аппарат должен чинить квалифицированный специалист.
2. Работу по привариванию шарниров к воротам нельзя осуществлять в одиночку.
3. Запрещается проводить сварку по металлу, поверхность которого имеет следы свежей краски.
4. Если на защитном комбинезоне или перчатке имеются следы бензина, жиров, масла, то их следует сменить в обязательном порядке. Наличие на одежде горючих жидкостей считается недопустимым.
5. Запрещено сваривать сосуды, находящиеся под давлением.
6. На баллоны нельзя класть ветошь, пропитанную маслом, так как такая небрежность всегда приводит к возгоранию.

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

1. Болты/саморезы. Используют для малых конструкций с небольшим весом.
2. Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

• Петли.
• Монтажные пластинки.
• Молоток.
• Электродная болгарка.
• Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

• Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
• Смажьте петли солидолом.
• Поставьте створку по отвесу вертикально.
• При помощи точечной сварки прихватите обе части петли.
• Проверьте осевое расположение петель.
• Теперь прихватите верхнюю.
• Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
• Окончательно приварите оставшиеся сантиметры.
• Зачистите приваренный участок болгаркой и покройте слоем краски.

Полезные советы для тех, кто приваривает петли:

1. Прямые петли при сварке лучше всего устанавливать горизонтально.
2. Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
3. Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
4. Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
5. Будет целесообразнее сваривать петли дважды малыми прихватами.
6. Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
7. Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
8. Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
9. Сварочный шов должен быть снизу вверх.
10. Нельзя открывать ворота, пока не остынет сварочный шов.
11. Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

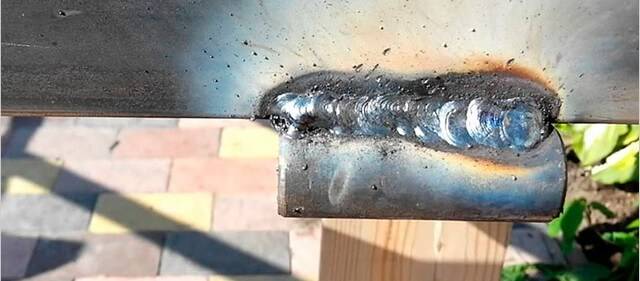

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Разновидности

Петли позволяют плавно открывать и закрывать ворота, не издавая при этом ни единого звука

Все виды петель можно разделить на три группы:

• классические;
• декоративные;
• скрытые.

Первые имеют обычный вид, ведь с ними потребитель сталкивается достаточно часто, так как они устанавливаются на входные и межкомнатные двери. Несмотря на то что речь идет о петлях для ворот, они ничем особо не отличаются. При этом есть один аспект, который играет важную роль, это специальная обработка материала, благодаря которому петли выдержат любые погодные условия.

Повышенная надежность является одной из самых важных характеристик во время производства петель. Этот элемент должен выдерживать большую нагрузку, ведь ворота тяжелые, а также регулярно используются. Поэтому зачастую устанавливаются дополнительные подшипники, чтобы улучшить данные. Нередко можно встретить в продаже петли без ушек, так как потребитель может самостоятельно приварить их к изделию в зависимости от строения системы.

Шарнирные

Большим спросом пользуются шарнирные петли и это можно разумно объяснить. Они позволяют легко и плавно направлять ворота, обладают стойкостью к излому, а это важный показатель. Некоторые из петель такого устройства предназначены для установки на габаритные ворота, так как способны выдерживать большую нагрузку. Самопроизвольное открывание и закрывание исключено в том случае, если правильно установить саму конструкцию и выбрать этот вариант фурнитуры.

Для изготовления шарниров применяется прочный и надежный металл, у которого отличные показатели. Тяжелые ворот будут служить долго и верно с такой установкой.

Скрытые

Они напоминают классические, но главное преимущество заключается в повышенной взломоустойчивости, а для многих это главный показатель. Снять такие ворота будет проблематично, к тому же потребуется немало времени.

Декоративные

По принципу работы они не отличаются от классических, но выглядят более эстетично и могут подчеркнуть дизайн воротной установки. Петли могут быть сделаны под старину, кованными, и в определенном стиле. Сварные конструкции прочные, надежные и обеспечивают безопасность.

Каплевидные

Свое название они берут от формы подшипников, которые являются неотъемлемой частью конструкции. Такие петли пользуются спросом во время установки гаражных и въездных ворот, стальных дверей и даже сейфов. Благодаря каплевидности решается проблема неравномерности движения, поэтому если у вас тяжелые распашные ворота, такой вариант будет одним из лучших. При открытии вы не услышите скрипа и шума, конструкция будет плавно двигаться.

Цилиндрические

Они подойдут для массивного каркаса, где требуется прочность и устойчивость к большим нагрузкам. У них есть опорные подшипники, которые справляются со своей задачей на протяжении длительного времени. В таких петлях коронка будет скрыта в корпусе.

Регулируемые

Данный вид петель отличается способностью регулироваться, что является незаменимым преимуществом в определенных ситуациях. Благодаря им можно не беспокоиться о заклинивании створок. Что касается стоимости, то все зависит от разновидности, которую вы выбрали, а также производителя, ведь каждый выставляет свои цены.

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.
