Какая теплоотдача биметаллических радиаторов отопления? Обзор и что лучше и как рассчитать: Виды

Биметаллические радиаторы отопления какой фирмы купить

Sira Group

Бренд из солнечной Италии, который многие знатоки этой отрасли относят к родоначальнику биметаллического оборудования. Начав свое победное шествие по планете в начале второй половины прошлого столетия, компания к этому моменту имеет множество производственных площадок, значительная часть которых размещена за пределами страны. Такой успех у потребителей, бренд заслужил, предлагая высокотехнологичное оборудование с элегантными внешними формами и эффективной теплоотдачей. Ориентация на потребности людей – не единственное достоинство компании. Сегодня усилия бренда направлены на выпуск ресурсосберегающего оборудования вкупе с претензией на защиту и восстановление окружающей среды.

Еще один итальянский бренд, который основали братья Фарделли в 1971 году. На первых этапах своего развития, компания производила исключительно алюминиевые радиаторы. Этот факт объясняется просто – на тот период в Италии энергоресурсы стоили очень дорого, а при равном потреблении радиаторы из алюминия дают тепла в 4 раза больше, чем чугунные или стальные батареи. Однако, выйдя в 1994 году на российский рынок, компании пришлось освоить выпуск биметаллических радиаторов. Дело в том, что отечественная система отопления некоторым образом отличается от итальянской. Например, давление рабочей среды в наших трубах гораздо выше, чем в европейских странах. Оборудование этой компании соответствует отечественным ГОСТам. Кроме этого, компания дает беспрецедентный гарантийный срок эксплуатации – 25 лет!

Royal Thermo

Бренд, который обязан своему возникновению объединению английской корпорации «Industrial Investment Fund Ltd» с несколькими строительными фирмами из Италии. Проведя пару успешных сделок в северных районах Италии, англичане уверовали в стремительное развитие рынка недвижимости и начали инвестировать в производство радиаторов для водяного отопления. Вплоть до 1998 года вся продукция бренда была направлена на удовлетворение запросов внутреннего рынка. Однако на рубеже тысячелетий, возникла необходимость осваивать рынки Восточной Европы и в частности России. Сегодня адаптированное для непростых природных условий отопительное оборудование с успехом реализуется на постсоветском пространстве. Оценивая продукцию бренда, специалисты утверждают, что компания уверенно занимает лидирующее положение в этой отрасли по соотношению цены и качества.

Так же итальянский бренд, основанный Сильвестро Ниболи в 1970 году в провинции Брешия. Естественно, история бренда непосредственно связана со своим создателем, который почти 50 лет назад покинул небольшое производство элементов к люстрам, с твердым намерением заняться разработкой и производством литых под давлением радиаторов под собственной маркой. Сегодня это динамично развивающаяся компания, продукция которой хорошо знакома множеству потребителей по всему миру. Высококачественное оборудование и постоянное производство новинок вкупе с реалистичной оценкой рынка и курса его развития делают компанию конкурентоспособной.

Отечественный бренд, начавший свою деятельность в 2002 году. Конструкторские разработки биметаллических радиаторов этой компании велись вместе со специалистами из Италии. Производственное оборудование – линии по механической обработке, литья под высоким давлением и так далее так же родом из Италии. Отличительной особенностью радиаторов этой марки является высокая теплоотдача, что позволяет их устанавливать даже в больших по площади помещениях. В общем, продукция компании – идеальное сочетание европейского качества с огромным опытом россиян в использовании отопительного оборудования в климатических условиях близких к экстремальным!

Выбираем конкретную модель радиатора

После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.

Рассчитываем тепловую мощность

А как правильно выбрать радиаторы отопления, чтобы достигался должный уровень тепла и комфорта? Для этого нужно рассчитать тепловую мощность радиаторов, планируемых к покупке. Для определенных стандартных условий требуется тепловой мощности от 0,09 до 0,125 киловатт на один квадратный метр помещения. Именно такой мощности должно хватать для создания оптимальных климатических условий в помещении.

Теперь о том, что подразумевается под стандартными условиями. Все просто, это комната, в которой имеется окно с деревянной рамой и трехметровые (не выше) потолки, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. Если у вас такие же условия значит умножив 0,125 на площадь комнаты вы получите мощность радиатора или радиаторов (если их потребуется несколько) необходимых для помещения. Далее остается посмотреть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:

• Можно уменьшить мощность радиаторов 10 – 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
• Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
• При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
• Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.

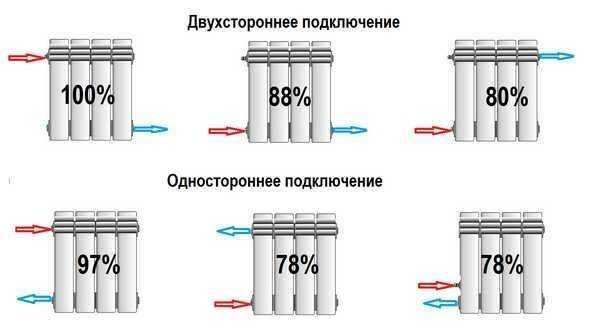

При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:

• Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
• Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
• Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.

Определяем нужные габариты

При покупке радиатора надо точно знать следующие моменты:

• Какого типа у вас подводка – скрытая или открытая;
• Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
• Диаметр труб отопления;
• Расстояние между трубами (межосевое расстояние).

Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:

• Расстояние радиатора от пола – от 7 до 10 см;
• расстояние от стены – от 3 до 5 см;
• расстояние от подоконника – от 10 до 15 см.

Основные нормы по размещению радиаторов.

Завершающий этап покупки радиаторов

Теперь, если у вас автономное отопление, вы можете, взяв с собой эти расчеты, смело направляться в магазин за отопительными приборами. А вот жителям многоэтажки с централизованной СО есть смысл сначала сходить в ДЭЗ, узнав, какое в вашей отопительной системе рабочее давление. От этого параметра и будем отталкиваться, решая, какой радиатор отопления лучше выбрать. Указанное в паспорте прибора давление должно быть выше, чем названное работниками ДЭЗа, чтобы получился некий запас. Ведь не стоит забывать, что в каждом новом сезоне отопительные приборы испытывают опрессовочным давлением, которое в 1,5 раза больше рабочего.

Виды радиаторов отопления и их сравнительные характеристики

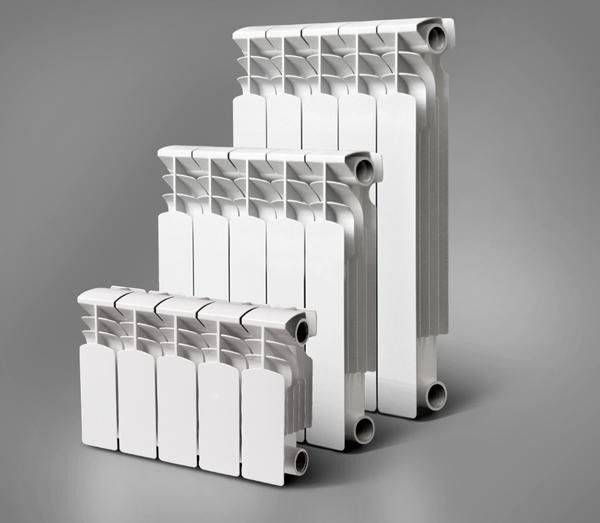

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

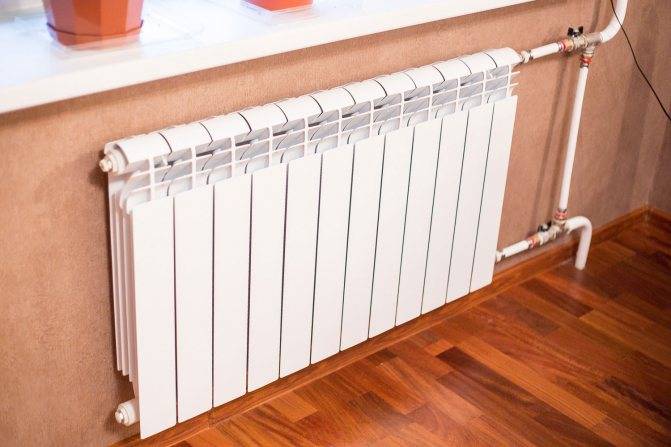

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

• средняя высота — 50—60 см.;
• длинна одной секции — 7—8 см.;
• предел мощности — 0,15—0,17 кВт;
• рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

• средняя высота — 60—70 см.;
• длинной одной составной части — 7—8 см.;
• тепловой потолок — 0,17—0,19 кВт;
• рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

• высота секции и, соответственно, целого изделия — 40—50 см.;
• длина составной части — 8 см.;
• максимальная мощность — 0,19—0,21 кВт;
• выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

• высота секции — 40—50 см.;
• длина составной части — 5—6 см.;
• тепловой потолок — 0,09—0,11 кВт;
• рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

• высота — 50 см.;
• длина секции — 6—7 см.;
• температурный максимум — 0,11—0,13 кВт;
• давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

• высота изделия — 30—40 см.;
• длина одной секции — 6—7 см.;
• потолок мощности — 0,12—0,14 кВт;
• выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

• высота корпуса отопительной системы — 80—90 см.;
• длина одной секции — 7—8 см.;
• температурный потолок — 0,18—0,21 кВт;
• максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

• Высота изделия — до двух метров.
• Длина секции — около 10—12 см.
• Максимальная мощность — 0,40—0,45 кВт.
• Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

• Высота отопительной системы ~ 80—90 см.
• Длина составной части — 7—8 см.
• Тепловой потолок — 0,18—0,22 кВт.
• Рабочее давление — от 20 до 100 атмосфер.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Алюминиевые радиаторы

В отличие от чугунных батарей, алюминиевые радиаторы имеют минимальную тепловую инерционность, поэтому лучше всего подходят для совместного использования с терморегуляторами.

Алюминиевые радиаторы выделяются стильным, интересным дизайном, и в процессе эксплуатации не требуют особого ухода

Высокая теплоотдача сочетается с небольшим весом, удобной секционной конструкцией и отличными эксплуатационными показателями. Если учесть, что эти факторы дополняются простотой монтажа и элегантным дизайном, то нетрудно понять причины популярности изделий из алюминиевых сплавов при обустройстве индивидуальных обогревающих систем.

Сравнительная таблица алюминиевых радиаторов отопления наиболее популярных марок

Выбирая алюминиевый радиатор, не следует забывать о том, что подобное оборудование выдвигает более высокие требования к качеству теплоносителя(воды). Вода с высоким содержанием щёлочи вызывает коррозию металла, а протекающие во время этого процесса химические реакции приводят к газообразованию. В итоге сокращается срок службы радиаторов и повышается риск межсекционных протечек. По этой причине следует отказаться от дешёвой продукции китайского производства в пользу изделий известных европейских производителей.

Вероятность межсекционных протечек фактически сведена к нулю в конструкции алюминиевых радиаторов от бренда STOUT. Оборудование производится на итальянском заводе GLOBAL, отопительные приборы адаптированы для условий эксплуатации в России. Рабочее давление каждого радиатора – 16 атмосфер, они подходят для работы с антифризом и имеют гарантию от производителя 10 лет. Современный дизайн в итальянских традициях впишется в любой интерьер, а увеличенная площадь излучения тепла повысит комфорт в помещении.

Алюминиевый радиатор отопления STOUT на 8 секций

Разрушение алюминиевых радиаторов чаще всего происходит из-за низкого качества воды и превышения допустимого давления в системе

Обзор разных видов

Перед тем как приобрести столь ценное для комфортной жизни оборудование, следует разобрать все свойства радиаторов из разных материалов и понять, какие лучше выбрать для отопления вашего частного дома.

Настоящие «ветераны» рынка. Характеризуются высокими эксплуатационными показателями, впечатляющей долговечностью и стойкостью к разного рода нагрузкам. Хорошо зарекомендовали себя при использовании в системах с высокими показателями рабочего давления – в среднем до 10 бар .

Секции таких батарей имеют довольно большой объем и толстые стенки, что гарантирует достаточно высокоэффективный обогрев. Срок службы чугунных приборов в большинстве случаев заметно превышает 50-летний показатель .

Показатели теплоотдачи 1 секции прибора могут колебаться в среднем от 100 до 200 Вт. Конкретное значение определяется типоразмером отделения. Сравнительные характеристики чугунных и биметаллических радиаторов вы сможете посмотреть в этой статье .

В целом же чугунные батареи, известные своей практически абсолютной устойчивостью к контактам с низкокачественными теплоносителями, пользуются большой популярностью среди отечественных потребителей – сказываются особенности эксплуатации.

Радиаторы из этого материала прекрасно зарекомендовали себя в частном домостроительстве. Особенности конструкции и исходного сырья таковы, что готовое изделие весит гораздо меньше по сравнению с ранее рассмотренным чугунным аналогом и имеет менее толстые стенки, что обеспечивает более быстрый нагрев агрегата.

Современные стальные батареи могут использоваться в системах с рабочим давлением до 10 атм и температурой не более +150 градусов. В продаже доступны модели с горизонтальными и вертикальными каналами.

К числу дополнительных преимуществ подобных устройств можно отнести широкий ассортимент дизайнерских решений – батареи с завода могут иметь разнообразную расцветку, что позволяет органично вписать их в любой интерьер.

Алюминиевые

Изделия из алюминия выгодно отличаются от «собратьев» малым весом, элегантностью и высокими показателями теплоотдачи. Подобные изделия совмещают в себе 2 механизма передачи тепла: посредством конвекции и излучения, что делает их наиболее эффективными приборами для обогрева жилых помещений. При этом допустимое рабочее давление в системе также впечатляет – до 18 атм .

Алюминий характеризуется высокой теплоотдачей, что позволяет обеспечивать максимально эффективный обогрев. В целом при использовании алюминиевых батарей отмечается примерно 20-30%-я экономия расхода теплового ресурса по сравнению с приборами из других материалов.

Биметаллические

Изделия изготавливаются с одновременным использованием высокопрочной стали (внутренний коллектор) и алюминия (внешняя часть изделия). В отношении показателей рабочего давления биметаллические батареи существенно превосходят ранее рассмотренные варианты – до 35 атм .

Совместное использование алюминия и стали в конструкции устройств позволило существенно повысить их устойчивость к контакту с теплоносителем, а также прочность, устойчивость к коррозионным повреждениям и показатели теплоотдачи. При этом агрегаты имеют сравнительно компактные габариты и в целом аккуратный внешний вид.

Биметаллические отопительные радиаторы характеризуются относительной легкостью монтажа и одинаково хорошо сочетаются с системами централизованного и автономного обогрева. Как рассчитать какое количество секций радиатора вам необходимо смотрите тут .

Конструкция прибора представлена цельнотянутой медной трубой. Другие металлы при изготовлении подобных агрегатов не применяются. Диаметр трубы составляет порядка 2,8 см. Дополнительно присутствуют медные ребра и декоративный кожух, как правило, изготавливаемый из деревянного массива.

По показателям теплопроводности медь превосходит алюминий примерно в 2 раза, а чугун и сталь в среднем в 5-6 раз. В комплексе с низкой инерционностью, радиатор обеспечивает быстрый и эффективный прогрев обслуживаемого помещения.

Объем батареи вмещает немного воды, благодаря чему агрегат разогревается на протяжении 3-5 минут. Упомянутое свойство в особенности актуально для автономных отопительных систем – это исключает необходимость постоянного подогрева и «прогона» больших объемов теплоносителя по трубопроводу, как, к примеру, в случае с батареями из чугуна.

Медь устойчива к коррозии. хорошо показывает себя при работе в комплексе с теплоносителем с низкой температурой, отличается высокой пластичностью и устойчивостью к воздействию агрессивных сред.

Алюминиевые радиаторы

Батареи из алюминия имеют много преимуществ. Они не требуют постоянного ухода. Низкий вес батарей значительно снизит расходы на транспортировку. Более устойчивы к гидроударам, нежели чугунные. Высокое прохождение теплоносителя не дает загрязняться таким радиатором изнутри. Это связано с проходным сечением, меньшим, либо равным внутреннему диаметру стояка.

Вы можете услышать распространённый миф о том, что такие батареи имеют низкую теплоотдачу, из-за маленького сечения. Это ложь. Сечение компенсируется площадью оребрения радиатора. Минусы у такой батареи тоже есть – зачастую они не выдерживают высоких скачков давления. Также при изготовлении алюминиевых батарей часто используют сплавы, что сильно повышает их разрушаемость.

Неправильное подключение приведет к окислению внутренней поверхности батареи. Также, теплоноситель в России содержит много примесей, что приведет к коррозии, значительно сокращающей срок службы. Поэтому не стоит устанавливать их самостоятельно.

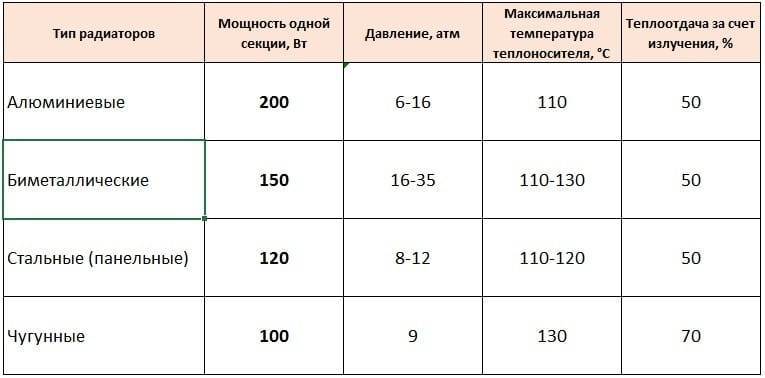

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.
