Как разобрать смеситель (кран) — 11 простых шагов + видео

Поломки и их причины

Нередко в местах переключения возникают поломки по иным причинам:

выход из строя кнопки;
прохождение воды одновременно в кран и душевой шланг;
выход из строя механизма, управляющего поступлением воды;
истирание прокладок в самом кнопочном переключателе.

Устранить протекание возможно при смене резиновых колец. Кнопочный переключатель ломается по причине выхода из строя металлической пружины, которую следует заменить.

Подобные узлы у добросовестных производителей рассчитаны на долгий срок службы, поэтому рекомендуется покупать сантехнические устройства на торговых площадках, обладающих хорошей репутацией. Каждая единица товара всегда должна сопровождаться подлинными сертификатами качества и гарантийными обязательствами.

Профилактические мероприятия

Ремонт смесителя не всегда может решить проблемы неисправности. Во многих случаях, и всегда не вовремя, кран подлежит замене. Чтобы продлить как можно дольше срок эксплуатации смесителя без ремонта, специалисты рекомендуют проводить профилактические мероприятия и ответственно подходить к выбору изделия.

При покупке выбирайте латунные тяжелые смесители. Они более прочные и прослужат на порядок дольше. А вот сулиминовые смесители прослужат недолго.
Чтобы уберечь смеситель от большинства поддающихся ремонту поломок, установите фильтры для очистки воды.
Перед тем как разобрать однорычажный смеситель для ремонта, внимательно изучите инструкцию, посмотрите тематические видео и, если есть возможность, проконсультируйтесь со специалистами.
Все соединительные элементы дополнительно обрабатывайте герметиком, резьбовые соединения сажайте на фум-ленту.
Проводите профилактические осмотры и замены уплотнителей смесителя. Так протекание крана не застанет вас врасплох.

Протекание смесителя, не устраненное вовремя, может стать причиной серьезных неприятностей. Разобрать и отремонтировать смеситель своими руками совсем несложно. Главное – разобраться в устройстве крана и иметь под рукой необходимые инструменты и запасные детали.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью. Шаг 1

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

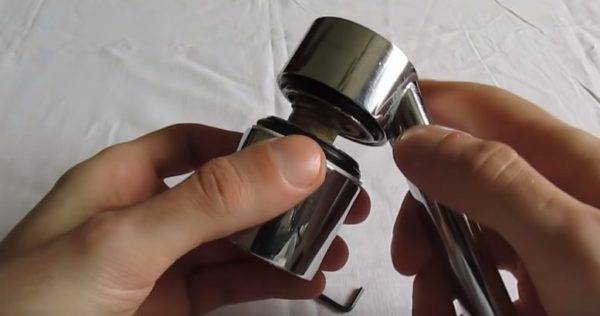

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

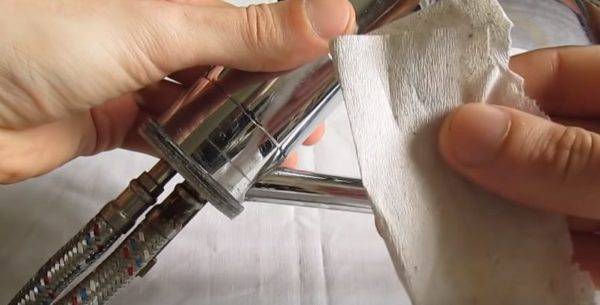

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

откручиваем накидную гайку, а затем снимаем шланг;
снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
заменяем только что снятую прокладку новой, смочив её перед установкой водой;
собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

перекрываем горячую и холодную воду;
снимаем гибкий шланг;
после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
следующим должен стать золотник: его мы также демонтируем;
а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:

https://youtube.com/watch?v=A9OOtNNw4S8

Сборка смесителя

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Прикручивают верхнюю часть крана

Накручивают самодельную гайку

Подключают шланги к смесителю и проверяют на отсутствие протечек

Варианты запорных элементов

В моделях с одним рычагом могут применяться два вида узлов, регулирующих ток воды. Рассмотрим их устройство подробнее.

Рычаг с шаровым механизмом

Подобный узел представляет собой шар, выполненный из нержавеющей стали, в котором предусмотрены специальные отверстия и крепежные элементы, при помощи которых гильза с расположенным внутри шариком крепится к конструкции.

При повороте рычага отверстия на шарике смещаются, перекрывая или освобождая путь для движения холодной и горячей воды, благодаря чему регулируется температура и напор потока.

Схематичное изображение однорычажного крана с шаровым функциональным узлом, с подробным освещением всех крепежных, предохранительных и других служебных элементов

Рычажные краны с шаровым механизмом отлично переносят гидравлические удары.

Однако у таких моделей есть целый ряд недостатков, к которым относятся:

относительная дороговизна;
быстрое скопление накипи на шаровом элементе;
интенсивный износ резиновых прокладок.
сложность ремонта, из-за чего часто приходится демонтировать старый и подбирать новый смеситель.

Из-за перечисленных минусов смесители подобной конструкции все реже применяются в быту и на производстве. В отличие от них шаровые краны, устанавливаемые перед сантехникой на трубы водоснабжения для управления подачей воды, практически полностью вытеснили вентильные модели.

Дисковые модели кранов

Подобные аксессуары пользуются преимуществом у потребителей и у специалистов. Действующий механизм таких смесителей – керамические дисковые картриджи, аналогичные керамическим дисковым механизмам, которые применяются в двухвентильных устройствах.

Дисковой смеситель, схематичное изображение которого представлено на рисунке, считается более практичной функциональной моделью, поскольку допускает замену картриджа

Внешне этот элемент выглядит как пластиковый цилиндр, обычно синего цвета. Однако под корпусом скрываются две пластины, выполненные из белоснежной, тщательно отшлифованной керамики. Один из этих дисков может перемещаться в зависимости от изменения положения рычага.

Для того чтобы вода поступила в излив, необходимо, чтобы совпали отверстия на верхней и нижней деталях. Если же это не происходит, поток перекрывается и не поступает в кран.

Дисковые модели обладают рядом преимуществ:

умеренной стоимостью;
возможностью замены картриджных элементов, что облегчает ремонт;
несклонностью к образованию накипи, которая почти не скапливается на керамических поверхностях.

Слабое место подобных конструкций – их чувствительность к посторонним включениям в водяном потоке, а также к резким скачкам давления в водосети.

Диски картриджей выполняются из хорошо отшлифованной керамики, благодаря чему гарантируется хорошее прилегание. Срок эксплуатации смесителей во многом зависит от качества этих деталей

Основные причины образования поломок смесителя

Поломки смесителя не являются редкостью, так как:

качество воды, подаваемой в жилые помещения из общей водопроводной системы, достаточно низкое. В воде также могут содержаться и некоторые примеси, негативно влияющие на внутреннее устройство смесителя;
использование низкокачественных расходных материалов: уплотнительных прокладок или колец, зажимных гаек и так далее, что также приводит к быстрому износу и соответственно образованию течи;

Протечка вследствие износа уплотнительного кольца

низкое качество самого смесителя. Нередко в ванной устанавливаются наиболее дешевые модели с небольшим количеством функционала, что и приводит к снижению срока эксплуатации;
некорректный монтаж устройства;
заводской брак, приводящий к образованию трещин на корпусе сантехнического оборудования.

Чтобы снизить частоту проведения ремонтных работ, рекомендуется приобретать смесители надежных производителей, таких как GROHE, JACOB DELAFON, ROCA, LEMARK или WasserKRAFT.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Разновидности

Вентильный кран в ванной – самый распространённый тип. Относится к низкобюджетному варианту. Подразумевает ручную регулировку поворотом маховиков для подачи воды.

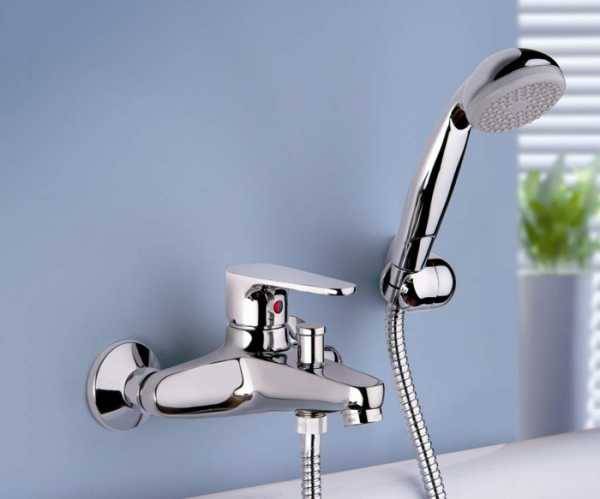

Рычажный двухвентильный смеситель для ванны управляется двумя рычагами путём поднятия или опускания ручек-рычагов. Нужное температурное значение достигается поворотом направо/налево.

Термостатные – это смесители для ванны, оснащённые термостату. Благодаря встроенному в корпус термоэлементу – восковой капсуле – поддерживается необходимая температура воды. Если по техническим причинам удержание необходимого температурного значения невозможно – вода отключается.

Сенсорные смесители для ванны – наиболее популярный вариант. Сверхчувствительный датчик в основании корпуса реагирует на движение. Как только движение в радиусе 10 – 15 см от датчика прекращается вода отключается. Бесконтактные образцы – хороший способ экономии воды. Кроме того, программа позволяет сохранять в настройках силу потока, время реагирования, температуру.

Нажимные включаются/выключаются путём нажима на верхнюю крышку корпуса. Второе название группы – порционные. Используются чаще в общественных заведениях.

Однорычажный смеситель

Самый распространенный тип. Он представляет собой простую конструкцию, где запорным механизмом служит шарик или диск. В зависимости от этого такие краны бывают:

Шариковые;
Дисковые.

Ручка, которой производится регулировка напора и температуры воду, называется флажок. Поэтому второе название такого смесителя – флажковый.

Конструкция однорычажного смесителя

Самая частая проблема, которая встречается обладателям такого крана – когда ручка поднята, из неё вытекает вода. Это признак поломки запорного механизма. Рассмотрим, как отремонтировать смеситель со сломанным картриджем пошагово:

Первой снимается декоративная крышка. Это плоский небольшой диск с отметками красного и синего цвета. Она нужна для визуального определения хода смесителя при смене температуры воды;
Флажок установлен на корпусе при помощи винтового соединения. Винт расположен сразу под декоративной планкой. В зависимости от модели крана он имеет различную форму – плоский, крестовой и т. д. Флажок аккуратно снимается с основания;

Если кран старый, то винт, скорее всего, заржавел. В таком состоянии его не получится открутить. Остается только силой снять ручку. При этом, из основания также достанется пластиковая насадка, которая отвечает за направление движения и жесткость хода флажка. Помните, что при подобном ремонте нет гарантии 100% успеха;
Следующей снимается вторая декоративная насадка. Она выполняет роль крышки и установлена поверх корпуса. Установлена она при помощи кольцевой гайки, которая в нормальном состоянии легко откручивается. Предположим, что гайка заржавела и открутить её не получается. Тогда резьба попросту срывается трубным краном или руками. Она не имеет никакого конструктивного назначения и выполняет, исключительно, декоративную функцию;
Дальше при помощи разводного ключа вынимается кольцевая гайка;
В гайке находится картридж. На его поверхности есть несколько выступов – два или более

Они выполняют функцию фиксации – важно их не повредить;

Когда картридж вынут их смесителя, по нему можно сказать, пригоден он к последующей работе или нет. Если на поверхности детали обнаружены трещины, зазубрины, шероховатости либо он недостаточно плотно держится – картридж заменяется;
Есть другой вариант: в старых кранах коррозия может повредить внутренний механизм смесителя (место, куда устанавливается картридж)

Функционально там находится 3 отверстия для прохода воды и два и более пазов для установки картриджа. В таком случае, ремонт нецелесообразен, дешевле и быстрее будет просто заменить смеситель;

После установки нового картриджа, смеситель собирается в обратном порядке.

Если проблема наоборот, заключается в том, что вода течёт под слишком слабым напором – это засорился аэратор. Аэратор – металлическая сеточка на выходе крана. Она служит для распыления сплошной струи воды на тонкие струйки, фильтрации твердых остатков (известь, ржавчина).

Аэратор

Как почистить аэратор смесителя пошагово:

Для этого понадобится купить специальное средство. Многие производители сантехнических принадлежностей также продают универсальные очищающие смеси на основе щелочи или других активных компонентов. В домашних условиях для очистки сеточки смесителя также можно использовать лимонную кислоту и уксус, средства от накипи, другие абразивные очистные порошки;
Аэратор крепится на кране резьбовым соединением. Его нужно аккуратно открутить и снять с основания. Если сетка туго идёт, то не пытайтесь сорвать её силой – это приведет к окончательной поломке фильтра. Лучше смазать резьбу машинным маслом и попытаться снова;
Демонтированный распылитель нужно замочить в воде с щелочным раствором. В зависимости от выбранного соединения, готовится концентрированный раствор. Для того, чтобы обеспечить наилучшее растворение солей, накипи, температура воды должна быть от 20 градусов и выше;
Помните, что растворять порошки нужно только в неметаллических ёмкостях. Например, это стеклянные банки или пластиковые тазы;
Для полной очистки будет достаточно 20 минут. Периодически емкость нужно взбалтывать для лучшего расщепления кальция и других загрязнений.

Иногда вместо специализированных составов используется даже простое средство для мытья посуды. Но оно работает исключительно в горячей воде. Аналогично вы избавитесь также от накипи и осадков на аэраторе душа при помощи перекиси водорода или аммиачного спирта.

Видео по теме:

Пошаговая инструкция по разборке крана

Как и всегда, перед началом работ надо проверить наличие инструментов и приспособлений, иначе придется прерывать разборку из-за отсутствия чего-то. Подготовьте:

набор рожковых ключей или разводной ключ;
отвертку под звездочку и обыкновенную;
шестигранный ключ;
монтажный нож.

Нужно заранее запастись инструментами

Цены на разводные ключи

~~Ключ разводной~~

Шаг 1. Для облегчения работ снимите смеситель с раковины. Он может фиксироваться двумя шпильками и специальной металлической шайбой или большой гайкой. Способ крепления зависит от типа устройства и производителя.

Для начала смеситель нужно снять

Шаг 2. Открутите шпильки, для этого в них предусмотрена прорезь под обыкновенную отвертку.

Выкручивают обе шпильки

Шаг 3. Снимите круглую резиновую прокладку. Она предупреждает попадание воды с верхней поверхности раковины вниз. Такие протечки возникают только в результате грубых ошибок во время монтажа смесителя, во время эксплуатации прокладка не изнашивается и не теряет своих первоначальных свойств.

Снимают резиновую прокладку

Шаг 4. Аккуратно окрутите два гибких шланга, один для горячей, а второй для холодной воды. Под раковиной недостаточно места, в связи с этим шланги имеют уменьшенный диаметр в сравнении с обыкновенными. Кроме того, у них небольшая гайка, если для стандартных нужен рожковый ключ на 11 мм, то здесь размер гайки всего 8 мм. Имейте это в виду во время подготовки инструмента для разборки однорычажного смесителя.

Откручивают шланги подачи воды

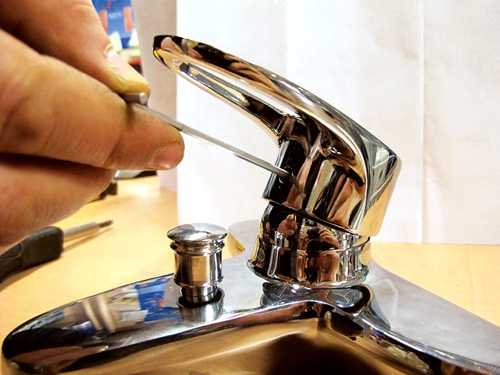

Шаг 5. Маленькой отверткой или иным острым предметом подденьте заглушку винта фиксации поворотного рычага. На ней есть метки красного и синего цвета, запомните их положение. Во время сборки и подключения крана надо не перепутать шланг холодной и горячей воды, в противном случае кран будет работать наоборот. Это не критично, но вызывает определенные неудобства на начальных периодах пользования, придется привыкать к противоположному алгоритму регулирования параметров воды.

Заглушку винта нужно поддеть отверткой

Шаг 6. Шестигранным ключиком открутите винт фиксации рычага.

Отпускайте метиз на пол-оборота и постоянно пробуйте снимать рычаг. Он фиксируется к штоку в небольшом углублении, для полного выхода из зацепления не требуется более 1,5–2,0 оборота винта.

Выкручивают винт и аккуратно снимают рычаг

Шаг 7. Открутите верхнюю крышку на корпусе крана, она держится на внешней резьбе прижимной гайки. Снимите прижимную гайку, которая фиксирует в корпусе картридж. Для этого надо пользоваться рожковым ключом.

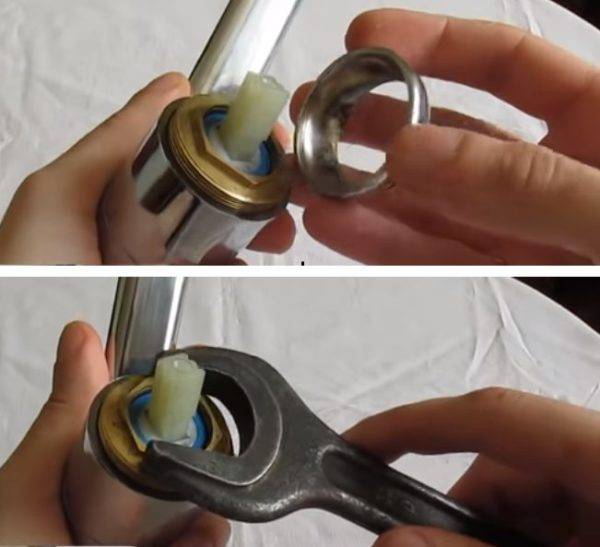

Для снятия прижимной гайки понадобится рожковый ключ

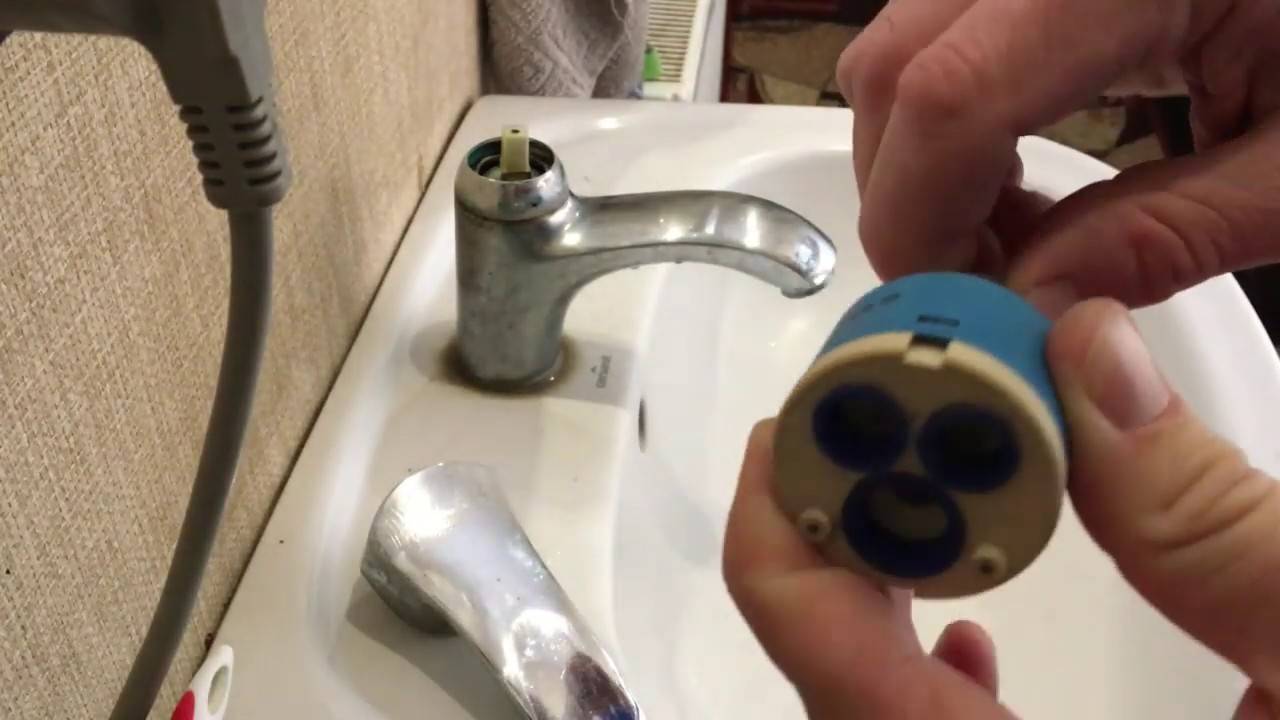

Шаг 8. Достаньте из крана картридж.

Вынимают из корпуса крана картридж

Механизм разобран, теперь надо сделать его осмотр для выяснения причины проблемы. Если, конечно, вы не разбирали устройство только ради того, чтобы узнать его внутреннее строение.

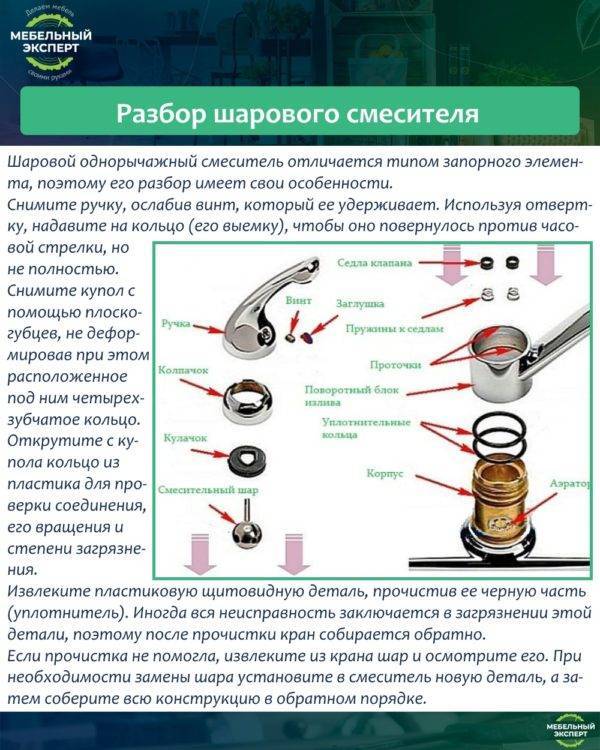

Разбор шарового смесителя

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.

Из центральной расточки плунжер вынимают следующим образом:

Отсоединяем гусак, снимаем ручку аналогично шаровому переключателю.
Выкручиваем штоковую футорку. Вынимаем вместе со штоком-эксцентриком.
Зацепив мелким шестигранником, извлекаем вниз поршень.

Разборку кнопочного варианта рассмотрим на примере Grohe:

Последовательность операций:

Отсоединяем душевой шланг.
Удерживаем отверткой клапан от вращения.
Отвинчиваем колпачек-кнопку.
Шестигранником выкручиваем механизм в сборе.

Процесс замены дивертора KOHLER:

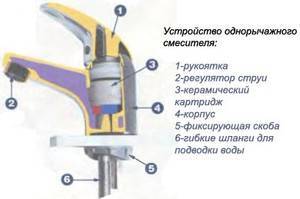

Устройство однорычажного смесителя

Краны с одной ручкой в эксплуатации очень просты. Управление напором и температурой воды легко осуществляется движением одной руки. Подняв джойстик вверх, можно усилить напор воды, а повернув его влево или вправо – сделать воду более горячей или холодной.

Такая простая регулировка объясняется конструкцией крана, которая состоит из следующих деталей:

крышка корпуса;
джойстик, ручка или рычаг смесителя;
корпус крана;
фиксирующая скоба;
излив с аэратором;
резиновые или силиконовые прокладки;
картридж сменного типа или шаровый механизм;
нижняя часть для подключения подводки.

Однорычажные смесители различаются конструкцией и внешним оформлением.

Однорычажные смесители: что к чему

Для того, чтобы понять, как разобрать однорычажный смеситель, установленный в вашей ванной или на кухне, следует выяснить принцип его работы и устройство. По внешнему виду – это кран, имеющий вместо двух регуляторов воды единственный рычаг. Эта ручка-рычаг закрепляется винтом, что спрятан под специальную декоративную крышку-накладку. В случае выхода из строя такого устройства, а это возможно при протечках, засорах или заклинивании, проблем с разборкой возникнуть не должно, ввиду простоты и понятности конструкции.

Нужно знать

Прежде, чем выяснять, как разобрать смеситель однорычажный для кухни или ванной комнаты, нужно понимать, что вода, поступающая по двум трубам, смешивается до нужной температуры единственным легким движением одной руки. Регуляция напора, а также выдаваемой температуры воды, происходит методом перемещения шара или картриджа, что расположен внутри корпуса устройства. Именно потому все смесители данного типа делятся на два подвида – шаровые и картриджные.

Типы и особенности устройств

Когда возникают проблемы с сантехникой, проще всего обратиться к настоящему профессионалу, ведь он точно знает, как разобрать смеситель однорычажный, что прекрасно видно на видео, размещенном в конце нашей статьи. Но подобная возможность имеется не у всех, потому не помешает ознакомиться с основными типами смесителей и особенностями их устройства, чтобы осуществить профилактические или ремонтные работы самостоятельно.

Главной особенностью шарового крана считается возможность износа резиновых уплотнителей, которые удерживают шарик в нужном положении. Зато вот в картриджных моделях элементы, постоянно трущиеся друг о друга, практически отсутствуют, потому при верном подключении и хорошем качестве воды они служат намного дольше. Разобрать кухонный однорычажный смеситель с картриджем несколько проще, но и с шаровым справится любой рукастый домашний мастер.

Особенности однорычажных смесителей

Однорычажный смеситель

Однорычажный смеситель – это устройство подачи воды, состоящее из одной регулировочной ручки, излива и корпуса со смешивающим механизмом внутри.

Картридж

Механизм, которым оснащают все современные смесители. Его основу составляют керамических пластины с отверстиями и шток, на котором сидит рычаг. В основании есть три отверстия. Через два из них поступает горячая и холодная вода, которая, смешиваясь внутри подвижной (красной) керамической пластины, вытекают через третье отверстие, а оттуда направляется в излив крана. При повороте рычага происходит смещение пластины, из-за чего меняется напор и соотношение холодной и горячей воды.

«Шарик»

Представляет собой устройство в виде полого шара из нержавеющей стали с тремя отверстиями. Принцип работы похожий: холодная и горячая вода поступают через два отверстия, а после смешивания общим потоком выходят через третье. Движение поворотного рычага смещает шар, таким образом регулируют температуру и напор струи.

Картриджи

Как заменить картридж

Давайте подробнее рассмотрим, как заменить картридж в смесителе, чтобы вы смогли сделать это своими руками. Работы следует выполнять так же, как показано в видео:

Обратите внимание, что новый картридж должен быть таким же, как и старый. Покупать новый элемент лучше, если на руках будет старый

Чтобы новый картридж прослужил как можно дольше, выбирайте товар только от проверенных производителей.

Как отремонтировать картридж

Перед тем, как сделать покупку нового картриджа, убедитесь в том, что старый точно не подлежит ремонту. Как выполнить ремонт, смотрите в видео:
