Проверка предохранителя
Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.
Ремонт утюга: предохранитель и его прозвонка

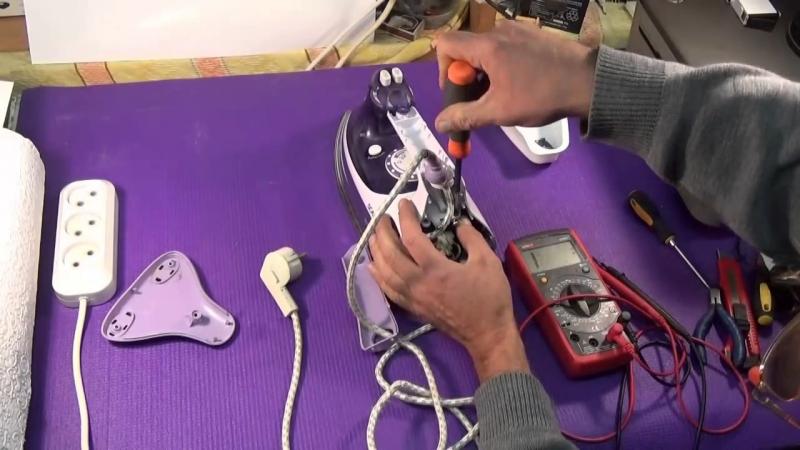

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.
Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.
Что делать
Во время глажки может образоваться слишком много пара, излишки которого конденсируются на внешней поверхности подошвы. После соприкосновения подошвы с тканью могут оставаться мокрые следы. Это тоже является проявлением утечки жидкости во время глажки.
Иногда жидкость приобретает ржавый оттенок, что может испортить ткань. В результате длительного пользования может появиться накипь.
При наполнении емкости важно следить за тем, чтобы жидкость была чистой, в противном случае туда попадут такие компоненты, как химические средства, крахмал. Эти компоненты могут стать ингибиторами в реакции парообразования, они замедлят этот процесс, в результате чего возникнут протечки воды через отверстия в подошве. Чтобы устранить все ненужные вещества, важно промыть резервуар, чтобы эти вещества не смешались с водой
Чтобы устранить все ненужные вещества, важно промыть резервуар, чтобы эти вещества не смешались с водой
Откуда берется лишняя вода в утюге?
Агрегат начинает подтекать, если вода не испаряется или испаряется, но не вся. Причин этому неприятному явлению всего 3:
- клапан вышел из строя;
- износились силиконовые прокладки;
- владелец невнимательно прочел инструкцию и делает что-то не так, как надо.
Допустим, вы основательно изучили документацию, уже некоторое время пользовались утюгом и все было в порядке, а тут – сюрприз. Клапан вроде бы полностью закрыт, температура вроде бы соответствует, а из дырочек капает или даже вытекает струйка. Это означает, что клапан неисправен. Но в этом надо убедиться. Для этого:
- Заполните емкость для воды.
- Отключите подачу пара (вилку из розетки при этом нужно вытащить).
- Держа утюг горизонтально, потрясите его.
- Посмотрите, вытекает ли вода – если это так, клапан плохо закрывается.
Принцип работы электрического утюга
На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.
Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.
Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.
Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.

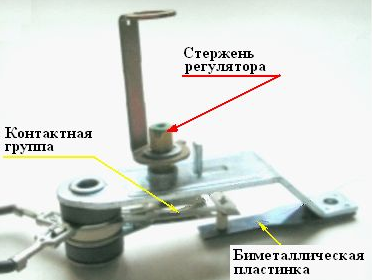

Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.
В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.
Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.
На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.
Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.
Проверка исправности терморегулятора на утюге

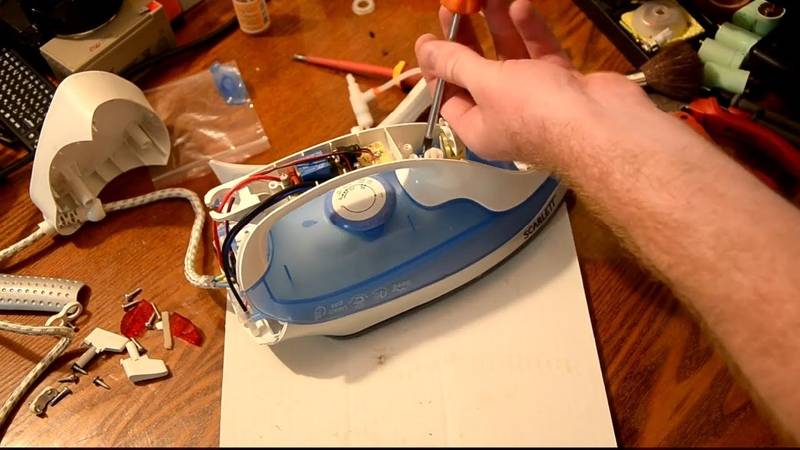

Перед его ремонтом вам необходимо будет полностью разобрать свой утюг.

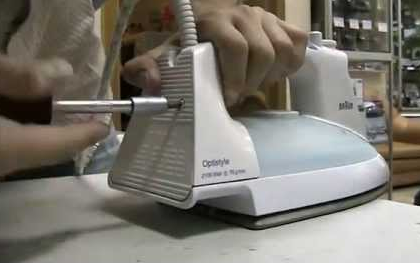

Точка крепления корпуса обычно находится на носу утюга. После того как вы открутите этот болт крышка легко снимется. Иногда крепежные болты могут быть спрятаны под корпусом. Перед тем как откручивать болт обязательно осмотрите весь утюг. Вторая точка крепления корпуса обычно находится в районе крепления сетевого шнура.
При снятии корпуса вам необходимо быть аккуратными. В ином случае вы можете повредить корпус. Иногда корпус утюга может крепиться с помощью специальных защелок.

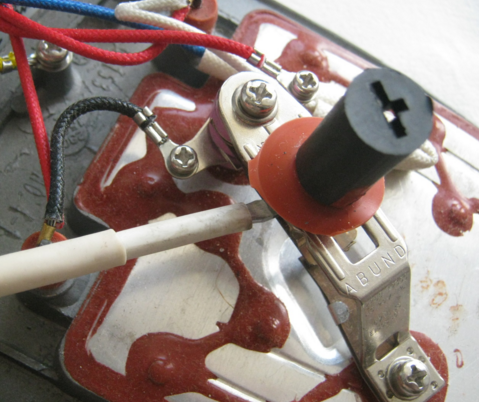

Сразу после снятия крышки утюга вы легко сможете добраться до терморегулятора. Для того чтобы выполнить ремонт терморегулятора вам следует осмотреть состояние его контактов. В холодном состоянии его контакты будут замкнуты.
Если внешний вид контактов не вызовет никаких подозрений, тогда его следует проверить с помощью тестера. При проверке терморегулятора с помощью мультимера он должен показывать нулевое значение. Если он будет показывать цифру 1, тогда неисправность будет заключаться в контактах. Проверить контакты также можно с помощью индикаторной отвертки. Если при прикосновении к контактам индикатор будет гореть, тогда устройство является рабочим.
Если у вас нет этих приборов, тогда необходимо просто зачистить контакты. Для чистки вы можете использовать наждачную бумагу. Также если вы желаете продлить срок работы своего устройства, тогда зачистку контактов необходимо делать регулярно. Ремонт утюга Braun можно выполнять значительно реже, если проводить регулярную чистку контактов.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1

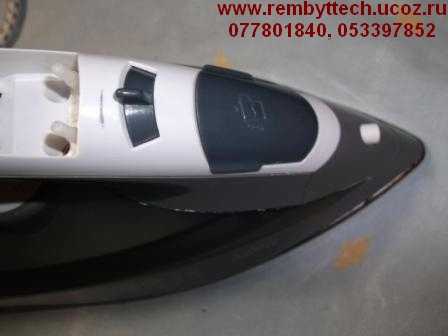

Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19

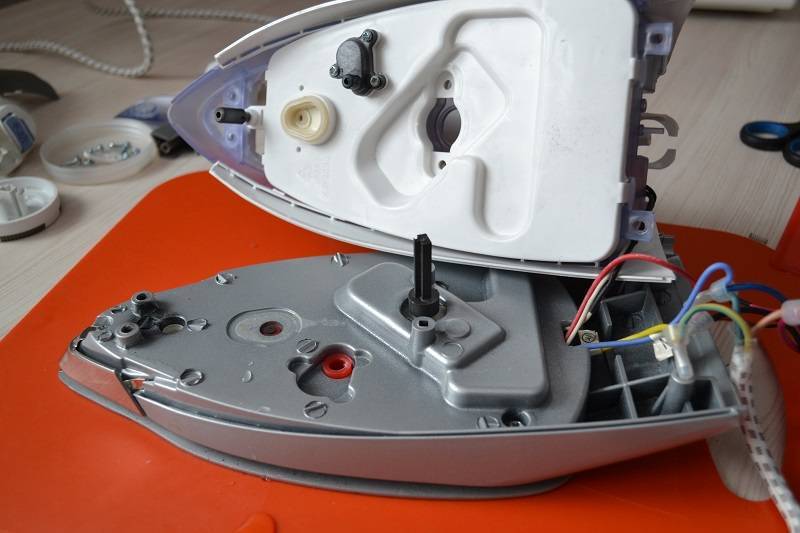

Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Поиск неисправностей
Почему не работает парогенератор и как его разобрать? При эксплуатации бытовой техники иногда возникают ситуации, при которых проявляются различные неисправности. По характерным признакам можно диагностировать некоторые из них — эти знания позволяют выполнить ремонтные работы парогенератора собственными руками.
Как отремонтировать парогенератор своими руками? Все зависит именно от исходной причины. Если парогенераторы отказываются правильно функционировать и не справляются с возложенными на них обязанностями, то в этом случае существует ряд причин, которые вызывают повреждения:
- Станция перестала подавать пар — произошло перегорание ТЭНа или его контактов. Кроме того, иногда присутствует некорректное функционирование выключателя бойлера. Также бывает, что кнопка подачи пара на приборе просто сломана.
- Если давление перестает регулироваться, то просто сломан переключатель.
- Аппарат подает пар, который характеризуется неправильной температурой — температурный предохранитель перегорел, термостат перестал функционировать.
- Пропало напряжение — необходимо проверить сетевой шнур, возможно одна из жил оборвана.
- Недостаточный нагрев воды — требуется проверить емкость, может быть на ее стенках скопилось множество различных отложений.
- Если не выключается индикатор уровня воды, а постоянно находится во включенном состоянии, то причиной может быть сломанный датчик.
- Происходит постоянный сброс пара через предохранительный клапан — может быть, в емкости недостаточное количество воды.
- Под станцией парогенератора образовалась вода — каким-то образом происходит утечка, поэтому для локализации неисправности следует отключить устройство.
Образование накипи
Если из парогенератора выступает вода при правильном использовании, возможной причиной является наличие накипи. Устранить ее можно самостоятельно, для этого используют специальный раствор или очищают съемный стержень (при наличии такового).
Появление из отверстий на подошве ржавой воды – следствие образования накипи. Твердые отложения прилипают к стенкам емкости и внутренней стороне подошвы, и вода приобретает ржавый оттенок. При глажке она может попасть на ткань, испортив вещь.
Функция самоочистки
Самый простой способ устранить проблему – воспользоваться функцией самоочищения.
- Залить в резервуар чистую воду до отметки «Max».
- Включить режим нагрева подошвы на полную мощность. Функцию отпаривания не активировать.
- Разметить прибор над раковиной или другой емкостью.
- Нажать на кнопку, включающую режим самоочищения. Держа палец на кнопке, энергично потрясти прибор над емкостью. Если все сделано правильно, из отверстий на подошве будет вытекать грязная вода, выходить пар.
- Отсоединить устройство от сети, оставить до полного остывания.
- Промыть резервуар чистой водой, слить остатки жидкости.
Функция самоочищения имеется не во всех моделях утюгов, к тому же не всегда приносит желаемый результат. Если течет ржавая вода, следует избавиться от накипи.
Существует несколько способов борьбы с накипью. Подходящий метод подбирают, учитывая конструкцию прибора и тип подошвы.
Применение лимонной кислоты
Использование лимонной кислоты – один из наиболее эффективных и доступных. Необходимо:
- пакетик порошка развести в стакане подогретой воды;
- вылить раствор в резервуар утюга;
- установить максимальную температуру нагрева подошвы;
- после того как индикатор погаснет, отключить прибор от сети и активировать режим подачи пара.
Утюг удерживают в горизонтальном положении, покачивают из стороны в сторону, чтобы раствор разъел налет и на боковых стенках. Если после процедуры вода остается грязной, следует повторить всю операцию еще 1–2 раза.
Очистка противоизвесткового стержня
Второй метод – очистка стержня от накипи. В современных моделях утюгов предусмотрен специальный фильтр в виде стержня, который легко извлечь. Периодически следует доставать этот элемент и около 2 часов замачивать в растворе лимонной кислоты. После промывать под проточной водой, удаляя размягчившийся налет, и устанавливать обратно.
Пропаривание утюга
Еще один вариант борьбы с осадком – пропаривание утюга, но эта методика применяется нечасто, поскольку подходит не для всех устройств. Если подошва металлическая, можно:
поставить утюг в сковороду большого диаметра или на противень; залить дно емкости горячей водой (важно следить, чтобы уровень жидкости не поднимался более чем на 15 мм выше подошвы); добавить уксус – на 1 л воды 200 мл; поставить емкость на плиту, довести жидкость до кипения; выключить газ, оставить остывать. После рекомендуется повторить все действия еще 1–2 раза, а затем ополоснуть подошву и оставить прибор просохнуть
После рекомендуется повторить все действия еще 1–2 раза, а затем ополоснуть подошву и оставить прибор просохнуть.
Система разбрызгивания пара
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.
https://youtube.com/watch?v=iB0XRbpyo14
Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.
Решение проблемы: как поступить в данной ситуации
Единственным вариантом сохранения жизни такого утюга являлась замена подошвы с паровой камерой на новую, старая была уже неремонтопригодна. Но здесь проблема была в том, что приобретение новой детали по стоимости практически сравнимо с утюгом. Так есть ли смысл менять деталь? Намного проще приобрести утюг, отправив этот в утиль. Хотя для дачи он ещё вполне сгодится. Главное – не наливать в резервуар воду. Это значит, что следует хорошенько почистить его внутри, собрать в обратном порядке и полностью заглушить заливную горловину, чтобы не было соблазна. Тогда ещё какое-то время утюг может послужить.
ФОТО: YouTube.comЭтой подошве с паровой камерой место на свалке, хотя она и способна ещё немного поработать
Главное, что нагревательный элемент подошвы и термостат полностью в рабочем состоянии. А то, что не будет пара, так ведь ещё сравнительно недавно об утюгах с подобной функцией даже и не мечтали. Ну, и напоследок предлагаем ещё раз полюбоваться на то, до какой степени люди не дорожат своим здоровьем и даже жизнью.
ФОТО: YouTube.comНужно умудриться до такой степени запустить бытовую технику

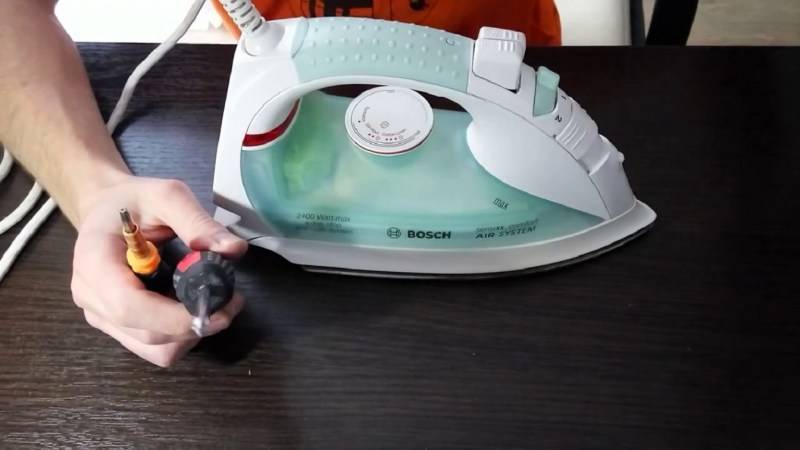

Ремонт утюга BOSCH Sensixx DA50
Расскажу вам как и где дешево отремонтировать утюг BOSCH Sensixx’x DA50 или купить запчасти. Хороший такой утюг, с мощным парогенератором, есть система автоотключения “secure”, которая отключает утюг, когда он долгое время не используется, что повышает безопасность данного прибора и способствует экономии электроэнергии. При первичном подключении утюга система автоматического отключения активируется только спустя 2 минуты, для того чтобы дать прибору достичь выбранной температуры. По истечении этого времени, если утюг находится в вертикальном положении, на пятке, и не движется в течение 8 минут или находится в горизонтальном положении, на подошве или на боку, и не движется в течение 30 секунд, система безопасности автоматически отключает утюг, и световой индикатор начинает мигать.Эта система выполнена на базе ШИМ и датчика положения, и находится в ручке утюга на плате TB110SREV1.0 Естественно такой «понт» снижает надежность устройства с его перегревами, обливаниями водой и прочим. В результате получается вот что:
Сам нагревательный элемент утюга и терморегулятор спустя некоторого срока эксплуатации был забит пылью (стоял на полу в углу), но был исправен и выглядел как-то так:
Пришлось его «искупать». Внутри было много грязи и ржавчины, от которой иногда на одежде появляются желтые пятна. Для предотвращения этого все утюги необходимо периодически чистить.
Плату защиты в интернете найти не удалось. Судя по комментариям, цена её в районе стоимости нового утюга, который сейчас стоит порядка 100$. Поэтому пришлось восстанавливать. Сначала отмыл плату от окислов и ржавчины. Чисто отмыть не удалось, так как использовал для этого не Contact Cleaner FALCON 530 и прочие «отмывалки», а то, что попалось под руку — виски Johnnie Walker Black Label. Затем пропаял и прозвонил все силовые контакты и нашел причину неисправности — была оборвана дорожка на плате в трудном месте, пришлось напаять сверху провод и всё заработало. Забыл только фото сделать готового изделия.
Как правильно и аккуратно разобрать утюг BOSCH Sensixx’x DA50 нашел в сети. Язык испанский, но всё понятно.
- Как разобрать утюг Bosch
- Как разобрать бритву braun
- Как отремонтировать утюг
- — «прозвонка»;
- — набор отверток;
- — нож;
- — пилочка для ногтей.
- Ремонт электрического утюга
- как разобрать утюг braun
Проследите, чтобы напряжение сети подходило к техническим характеристикам вашего утюга.
Лучше всего гладить вещи на специальной доске или просто ровной и твердой поверхности, накрытой прочной тканью, устойчивой к высоким температурам.
Поверхность вашего устройства должна быть чистой. В случае загрязнения воспользуйтесь содой.
Не гладьте грязное белье, иначе пятна могут въесться под высокой температурой еще сильнее. Лучше вещь еще раз застирать.
Легче всего разглаживаются вещи немного недосушенные после стирки. В противном случае, используйте пульверизатор.
Гладьте белье вдоль, так оно лучше сохранит свою форму.
Пока вы раскладываете вещи на доске, поставьте утюг в сторону. Стоять он должен вертикально, не прислоняясь горячей поверхностью ни к чему. Не оставляйте даже только что отключенный утюг на вещах, вы можете прожечь на них дырку.
Важно правильно соблюдать режим глажки для разных типов материала. Так, например, шелк гладится чуть теплым утюгом, при этом ткань должна оставаться немного влажной. При глажке хлопка и льна выставьте максимальную температуру на устройстве
Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить
При глажке хлопка и льна выставьте максимальную температуру на устройстве. Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить.
Не забудьте выключить утюг по окончании глажки. Убрать его на свое место (скажем, в шкаф) можно только тогда, когда он полностью остыл.
