Самостоятельное строительство подъёмных ворот в гараж

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Требования к распашным гаражным воротам

Независимо от того, какой тип металлической конструкции вы выбрали, необходимо следовать определенным требованиям.

Эти требования должны быть учтены при проектировании и монтаже самих ворот.

Чтобы рассчитать ширину ворот, достаточно просто измерить габариты вашего транспортного средства, или средств (если их несколько) и добавить 30-40 сантиметров сверху.

Это нужно для того, чтобы автомобиль беспрепятственно заходил в гараж, и для вас там оставалось место.

Еще одним важным компонентов является защита всего помещения от природных осадков. Чтобы благополучно защитить свой гараж используется обшивка, приваренная к каркасу.

Дополнительно уплотнительная лента на краях створок поспособствует лучшей герметичности здания.

Что касательно защиты, это должен быть крепкий замок, который защитит гараж от третьих лиц. Обычно это сложный механизм, створки которого изготавливаются из стали. Толщина примерно 3-5мм.

Преимущества и недостатки подъемной конструкции

Подъемные ворота экономят пространство и защищают от несанкционированного проникновения

Оптимально подобранная конструкция эффективно защищает помещение гаража от посторонних взглядов, атмосферных осадков, ветра. Экономит пространство в помещении за счет того, что створка поднимается и перемещается на потолок. Рентабельность обеспечена простым строением, малым числом деталей.

Преимущества секционных ворот:

• прочность к ударам и надежное предохранение от взлома, герметичность;
• материал полотна подбирают так, чтобы он не разрушался от погодных условий и других неблагоприятных воздействий;
• ворота могут ставиться на маленьких площадях;
• предусмотрены различные варианты зашивки;
• есть возможность утепления пенопластовыми и пенополистирольными панелями.

Механизм безопасен в работе. Предусмотрено механическое и автоматическое управление. Ручное поднятие возможно, если установлены компенсационные пружины.

Для монтажа пригодны только проемы с прямыми углами. Высота пролета уменьшается на 20 см при открытой створке.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Что учесть при расчете размеров

Маленький пост – не место для размещения подробных чертежей. Их можно найти в интернете, на специализированных ресурсах или форумах, или сделать собственный чертеж. Все же поделюсь с некоторыми соображениями, которые подскажут правильное направление:

Чтобы ворота получились качественными, важно правильно задать размер полотна. Это также положительно скажется на стоимости конструкции.
Ширину ворот рассчитывают так, чтобы автомобиль мог свободно, не теряя зеркал заднего вида, въехать внутрь

Стандартная ширина машины 1,8-2 м, с каждой стороны надо добавить по полметра. В итоге достаточным будет проем примерно 3 м в ширину.
Для определения высоты используют тот же принцип. Стандартной высотой для гаражных ворот считается 2,1-2,5 м.
Если автомобиль более компактный, чем стандартное авто, не стоит занижать размеры проема, исходя из его габаритов. Со временем вы можете заменить машину, а вот с воротами это проделать намного труднее; демонтаж системы и установка новой – процедура затратная.

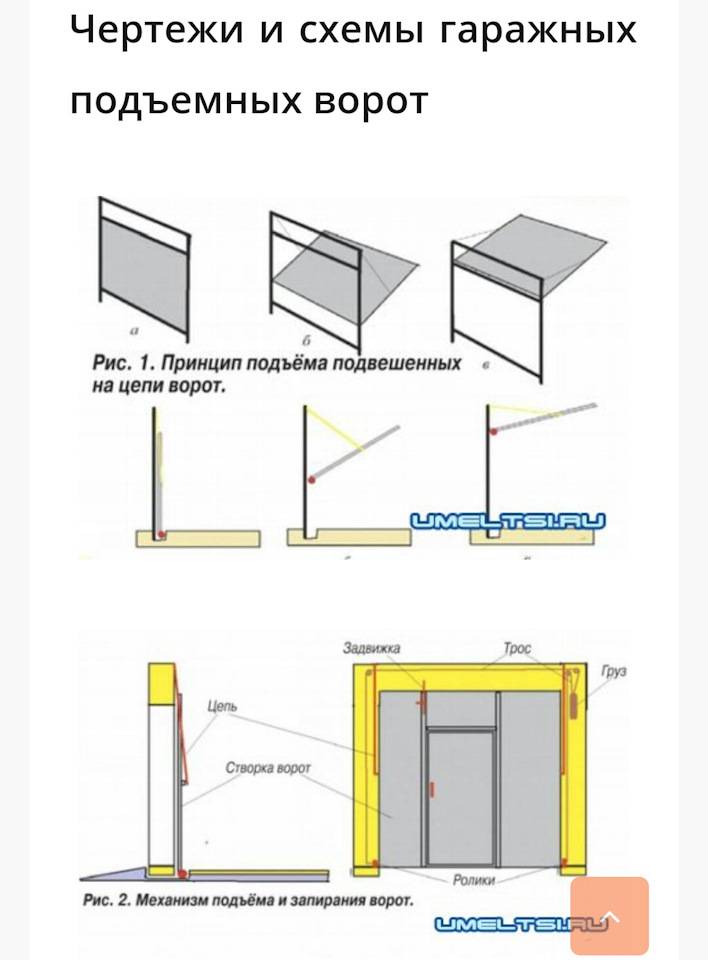

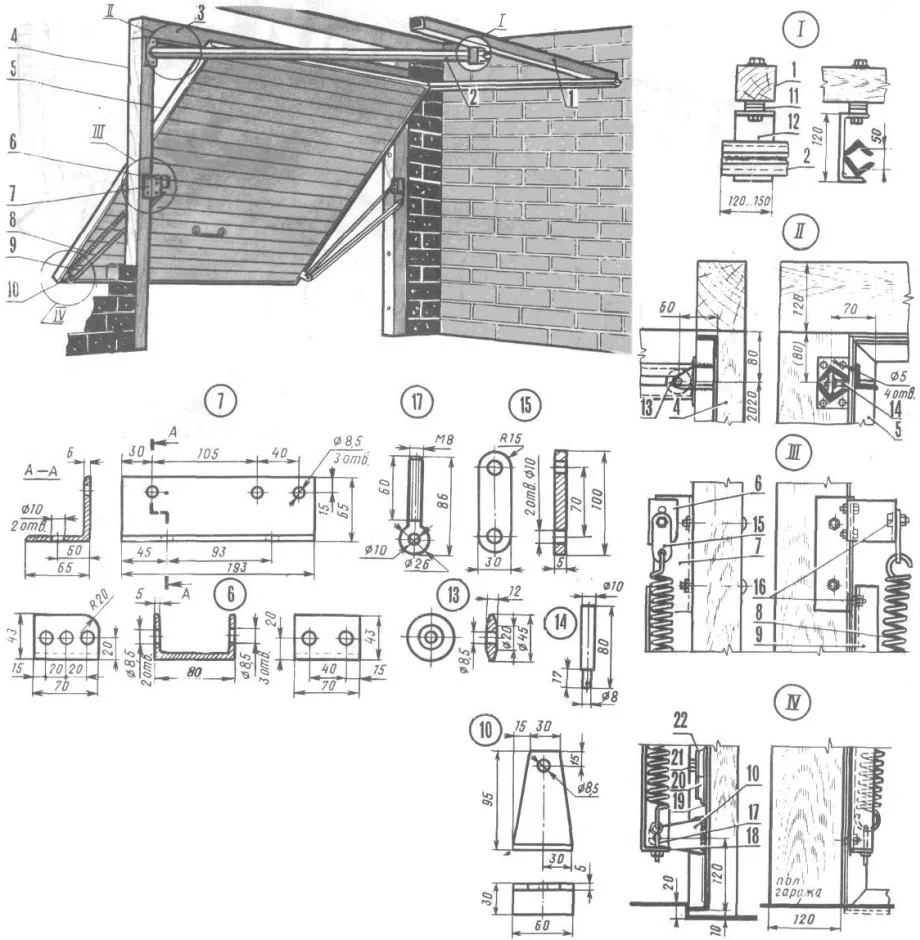

Пример чертежей подъемной конструкции

Плюсы и минусы подъемных систем

Хозяева выбирают подъемные конструкции благодаря следующим достоинствам:

• Не нужно выделять место для открывания ворот; в открытом виде они не загромождают пространство (как например, распашные).
• Система подходит для использования не только в одинарном, но и в двойном гараже. Ее можно сделать автоматической, если дополнить электроприводом.
• Конструкцию несложно дополнить защитой от взлома.
• Полотно можно декорировать любым подходящим материалом и утеплить для создания комфортных условий зимой.
• Самодельные подъемные ворота в гараж помогут сэкономить семейный бюджет.

Удобное решение для двойного гаража

Недостатки проистекают из особенностей подъемно-поворотной конструкции, и имеют следующий вид:

• Монтаж системы возможен только в проем строго прямоугольной формы.
• В открытом положении створка ворот «съедает» до 20 см высоты проема.
• Поврежденное полотно придется заменять целиком, в отличие от секционной конструкции, где меняют только поврежденную панель.
• Если вы собираетесь утеплять ворота, учитываете нагрузку утеплителя на механизм. Пружинной системе, рассчитанной на определенный вес, может понадобиться монтаж противовесов.
• Если воротная система обладает значительным весом, могут возникнуть сложности с монтажом, а затем и с эксплуатацией. Для безопасности особенно важна надежность рамы.

Утепление гаража влияет на комфорт в доме

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

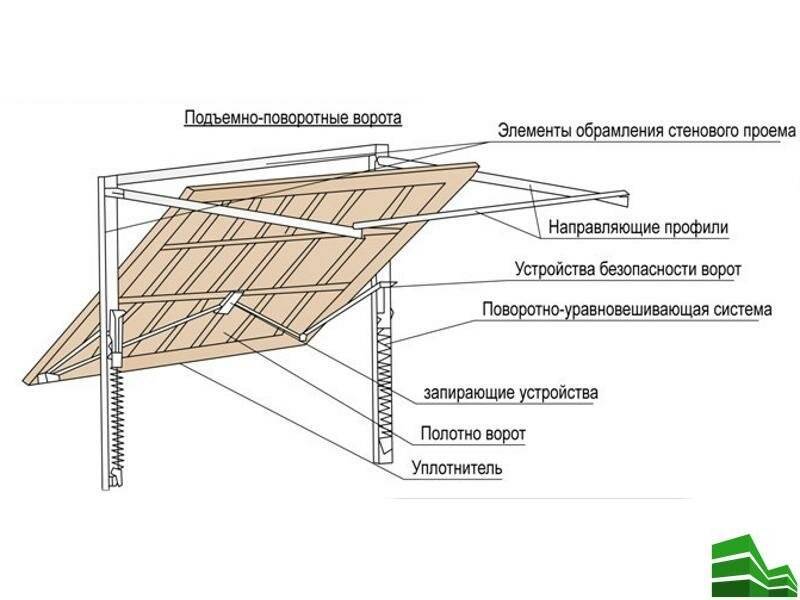

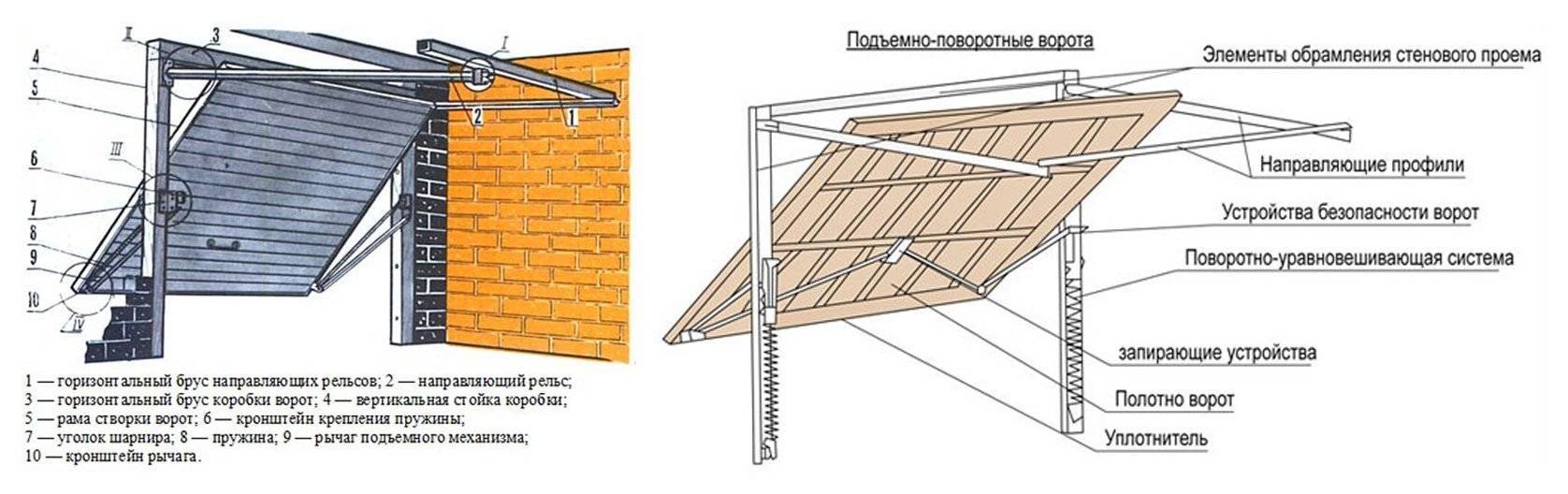

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Способы утепления ворот своими руками

Чтобы зимой гараж не промерзал и в нем было не холодно, хозяева стараются утеплить створки. Делается это с внутренней части.

Популярные утеплители:

• экструдированный пенополистирол;
• минеральная вата;
• стекловата.

Применять бюджетные варианты пенопласта или ваты не рекомендуется, поскольку они быстро теряют свои технические свойства.

Перед изоляцией к створкам крепится деревянная обрешетка, сверху равномерно укладываются листы пенополистирола или стекловаты

Важно проследить, чтобы вся поверхность была заполнена утеплителем, без зазоров, иначе попавший воздух увеличит потери тепла

Сверху теплоизоляция обшивается вагонкой, фанерой или другим материалом. Все зазоры, стыки заполняются монтажной пеной.

После утепления необходимо поработать с отделкой готовой конструкции.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики

Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Подготовка к постройке секционной конструкции

Набор для монтажа ворот подобного типа состоит из таких деталей:

• сэндвич-панели;
• направляющие планки;
• уплотнители;
• петли;
• цепной привод;
• пружина для натяжения;
• вал;
• барабан;
• кронштейн для опоры.

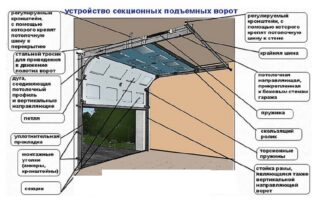

Схему установки конструкции можно увидеть на рисунке:

Схема установки секционных ворот

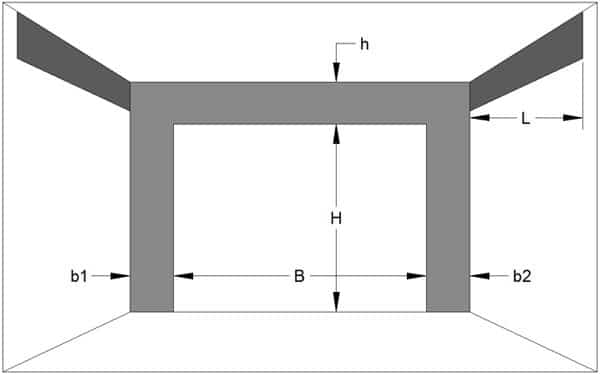

Чтобы определить оптимальные размеры ворот, нужно выполнить замеры проёма

Важно учитывать такие требования:

1. Высота проёма (H) – это свободная площадь для въезда транспортного средства. Значение зависит от типа автомобиля. Если в гараж будет заезжать транспорт высотой 2 м, то оптимальная высота проёма — 2,3 м. После установки останется 2,1 м свободного пространства.
2. Притолока (L) и заплечники (b1 и b2) размещаются в одной плоскости. Рекомендуемая величина притолока — 35–55 см, заплечников — более 8 см.
3. Понадобится измерить ширину проёма (В) и добавить к полученному значению 4 см (по 2 см с каждой стороны).
4. Глубина помещения (L) должна быть больше высоты конструкции.

Необходимые замеры для расчёта габаритов ворот

После выполнения замеров понадобится можно будет составить чертёж.

Советы по выбору материала

Прежде всего стоит обратить внимание на конструкцию панелей, из которых состоит полотно. В качестве материала для внешней обшивки может быть использована сталь или алюминий

Алюминивое изделие имеет небольшой вес, в связи с чем уменьшается общий вес полотна. В таком случае понадобится привод меньшей мощности. Преимущество стали в том, что материал является прочным и подходит для монтажа в гаражах, которые интенсивно используются.

Важно обратить внимание на толщину стен и тип профиля. Рекомендуется использовать сэндвич-панель со специальным взломостойким металлопрофилем

Специальный профиль для защиты ворот от взлома

Характеристики теплоизоляции будут зависеть от типа применяемого наполнителя и его толщины. Рекомендуемая толщина — более 40 мм. Не рекомендуется применять панель с замкнутым контуром в регионах с холодным климатом, так как будут образовываться мостики холода.

Следующий элемент — направляющие. Рекомендуется использовать стальные детали толщиной более 2 мм. Элементы должны быть покрыты цинком. Это позволит защитить конструкцию от коррозии. Важна конструкция роликов — детали с подшипниками способны обеспечить не только плавное открытие ворот, но и имеют больший срок службы.

Использование заводской автоматики существенно упрощает установку и настройку конструкции. Пульт, замок с кодовым механизмом и другие элементы должны быть того же производителя, что и привод конструкции. В противном случае, есть риск того, что детали не совместимы между собой.

Привод должен обладать достаточной мощностью, иначе он быстро выйдет из строя

При выборе важно учесть размеры и вес секций. Маркировка, которой оснащаются ролики и амортизаторы, позволит определить, какой максимальный вес способны выдержать детали

Торсионный барабан должен быть сделан из прочного сплава алюминия. Направляющие должны изготовлены из стали.

Список материалов и инструментов

Понадобится подготовить такие элементы:

• сэндвич-панели;
• направляющие планки;
• петли;
• цепной привод;
• кронштейны;
• торсионная пружина;
• барабан;
• дополнительные принадлежности (замки, ручки и другие детали).

Инструменты, которые будут необходимы:

• строительный уровень;
• шуруповёрт;
• электродрель;
• рулетка;
• перфоратор;
• карандаш;
• нож;
• молоток;
• пассатижи.

Количество материалов зависит от габаритов ворот. Конструкция стандартных размеров чаще всего состоит из 4

В большинстве случаев гаражные ворота делают из 4 или 5 секций

секций. Длина направляющей рейки зависит от ширины ворот.

Сооружение складных ворот для гаража своими руками

Чертеж ворот

При монтаже обеспечивают свободное место для крепления направляющих, выравнивают стены.

Последовательность действий:

• разработка чертежа с размерами;
• монтаж опорных столбов к стенам;
• установка складного каркаса, крепление полотен;
• облицовка и утепление ворот.

Рама ворот должна выдерживать усилие от нагрузки. Стены из бетона, кирпича не нуждаются в усилении, а пенобетон и газобетон усиливают каркасом.

Разработка чертежа

Стандартный чертеж содержит эскиз для изготовления створки, где есть размеры деталей рамы, проема, заполнителя. Включают схему размещения профилей на вертикальных стенах и потолке.

Установка несущих столбов

Опора должна выдерживать нагрузку и быть прочно зафиксированной к вертикальным поверхностям с двух сторон. Монтаж делают после отделочных работ.

Собранную несущую конструкцию выставляют в проеме по уровню, на полу кладут опорную деталь, проверяют ее горизонталь. Нижние торцы выставляют по отвесу. Фиксируют раму метизами, которые выбирают по материалу стены.

Монтаж складного каркаса, навеска створок

Стальные профильные трубы нарезают по размерам панелей. Их раскладывают на ровной поверхности, земле, чтобы сделать раму. Секции фиксируют друг к другу петлями, соединяют так, чтобы не было перекоса.

Для прочности и жесткости предусматривают диагональные и поперечные элементы, которые устанавливают по всей площади складного каркаса.

Монтаж секций не займет много времени. Их поочередно ставят между направляющими профилями. Затем на торцах фиксируют роликовые опоры, для чего применяют болтовое соединение.

Часто крепежные металлические накладки уже есть на полотнах, к ним крепят небольшой держатель с шарниром. При установке различают фурнитуру для правой и левой стороны, отметки есть на деталях.

Обшивка и утепление ворот

Для утепления ворот чаще используют пенопласт, т.к. он не впитывает влагу

Микроклимат в помещении гаража поддерживают отоплением и изоляцией воротного полотна от холода. Для утепления применяют:

• минеральную вату;
• пенопласт, пенополистирол.

Минвату берут редко, т. к. она впитывает воду. Для ее установки требуется двойной реечный каркас с гидроизоляцией. Пенопласт можно ставить на рейке, клеить непосредственно на подготовленное полотно ворот. Обшивают листовым или профилированным металлом.

Отличительные черты конструкции

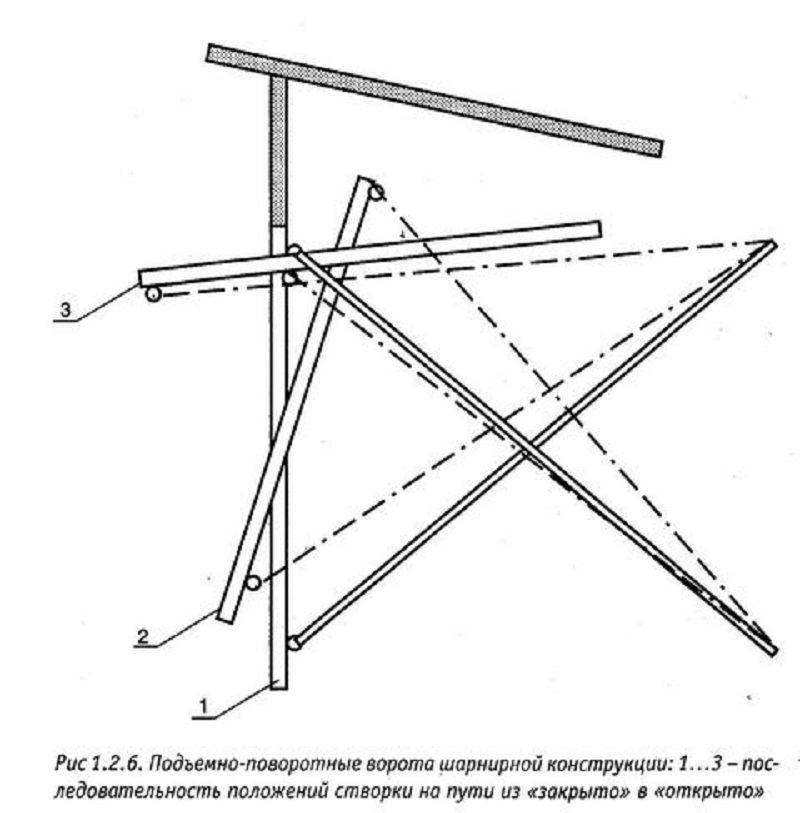

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

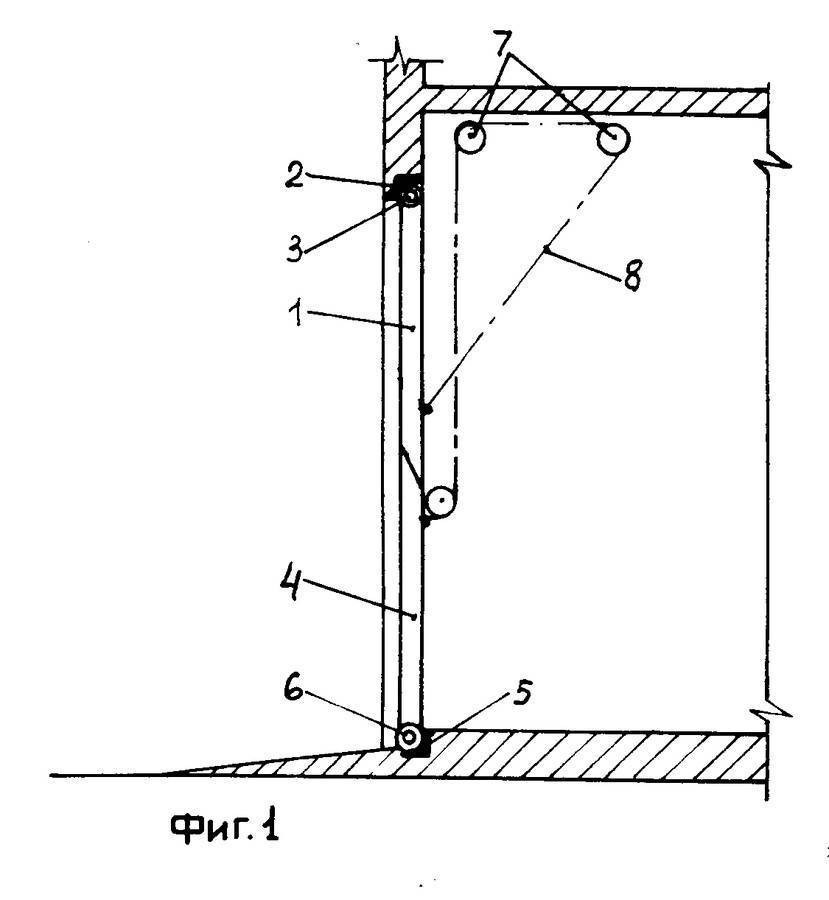

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

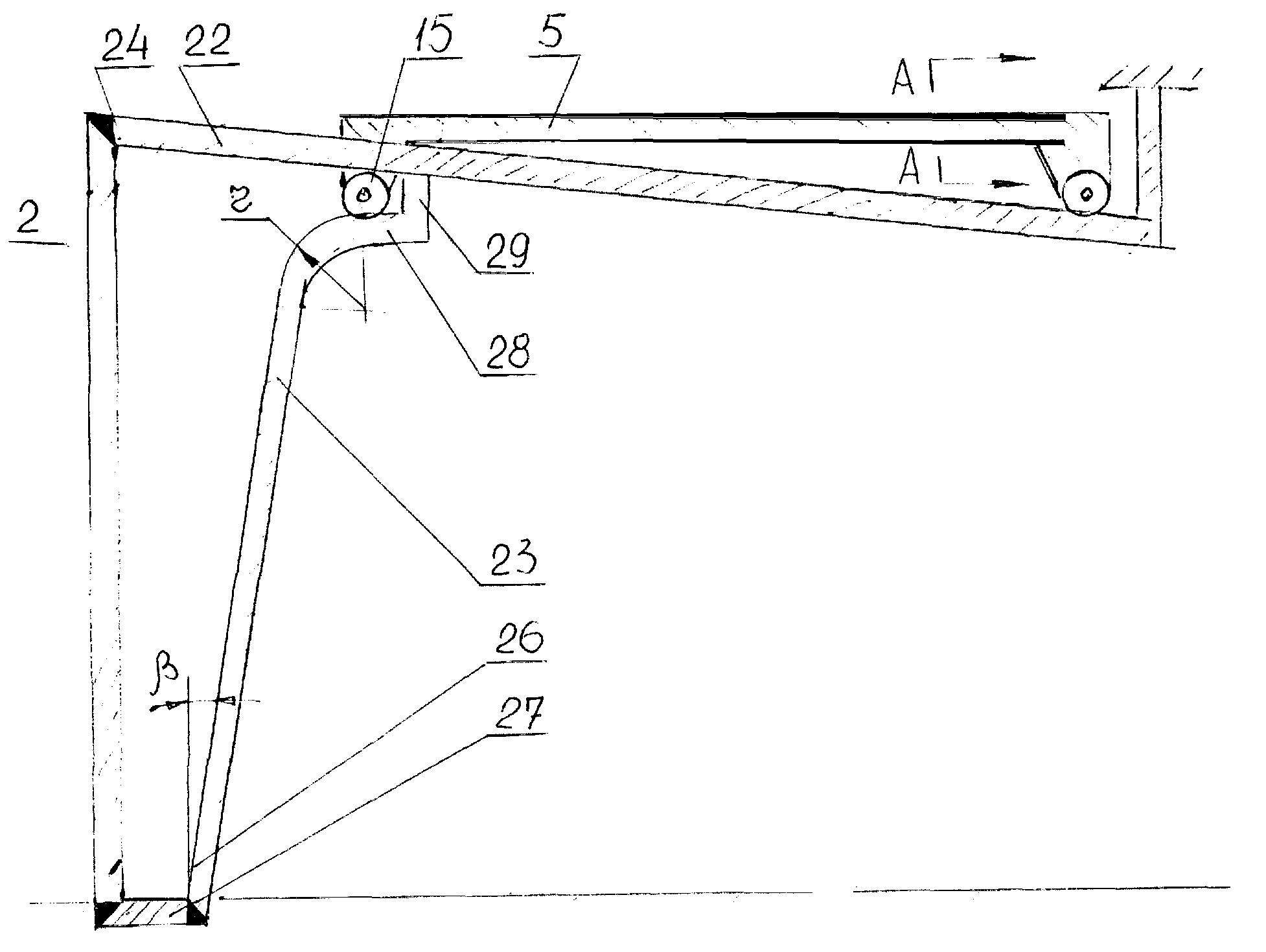

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

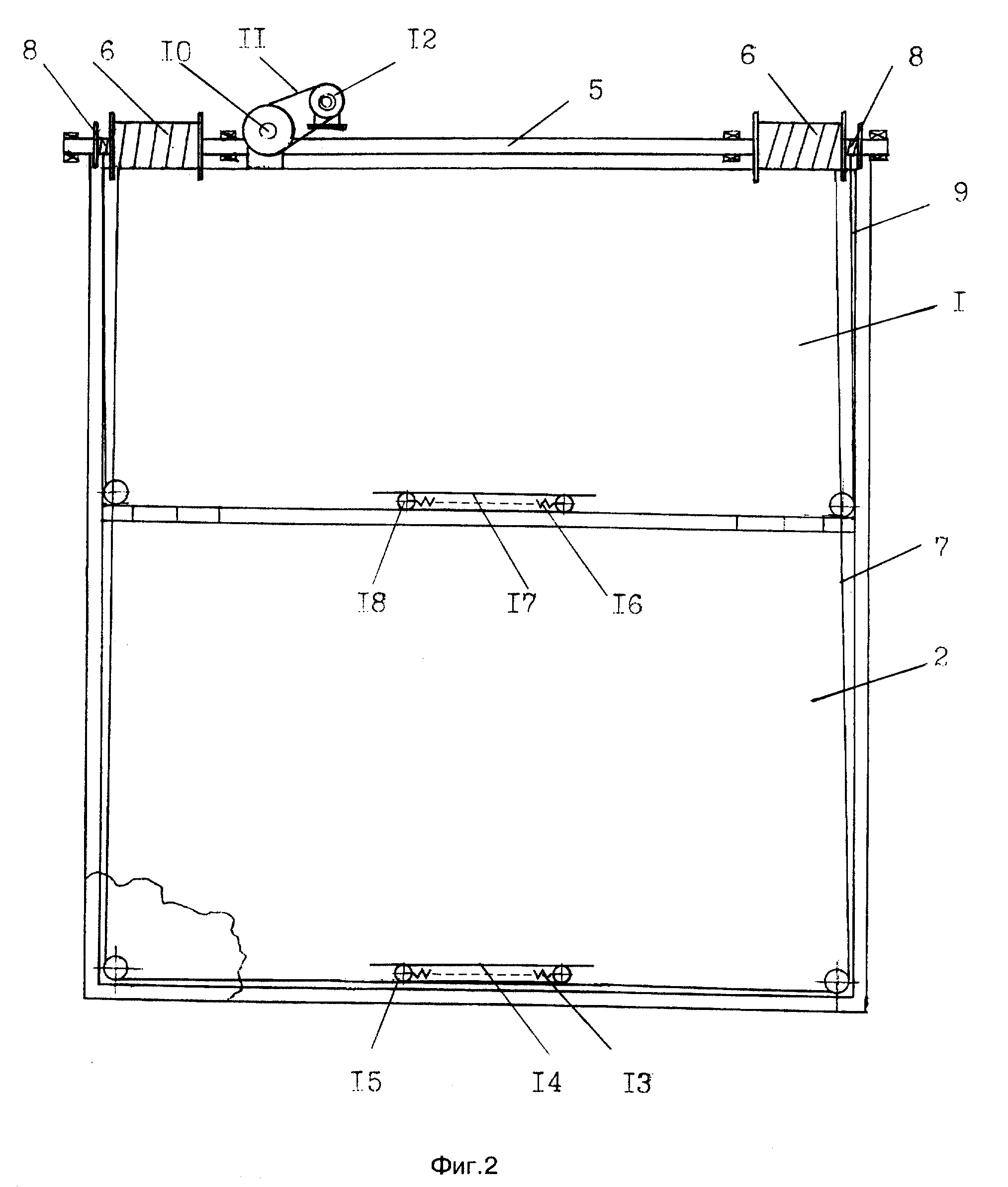

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

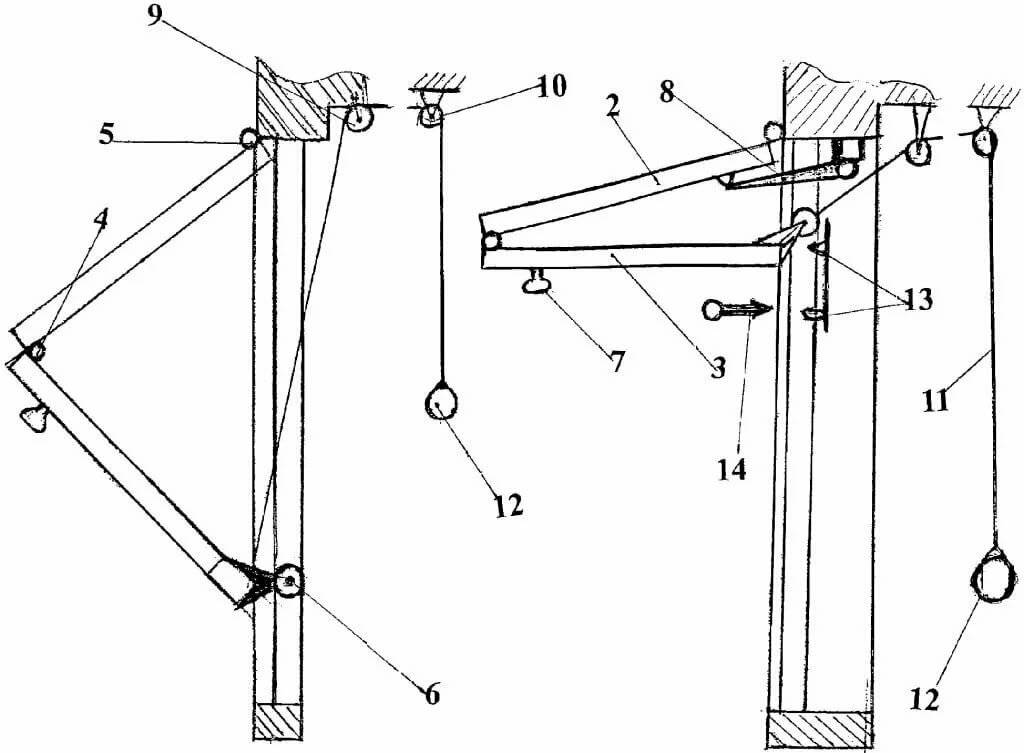

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

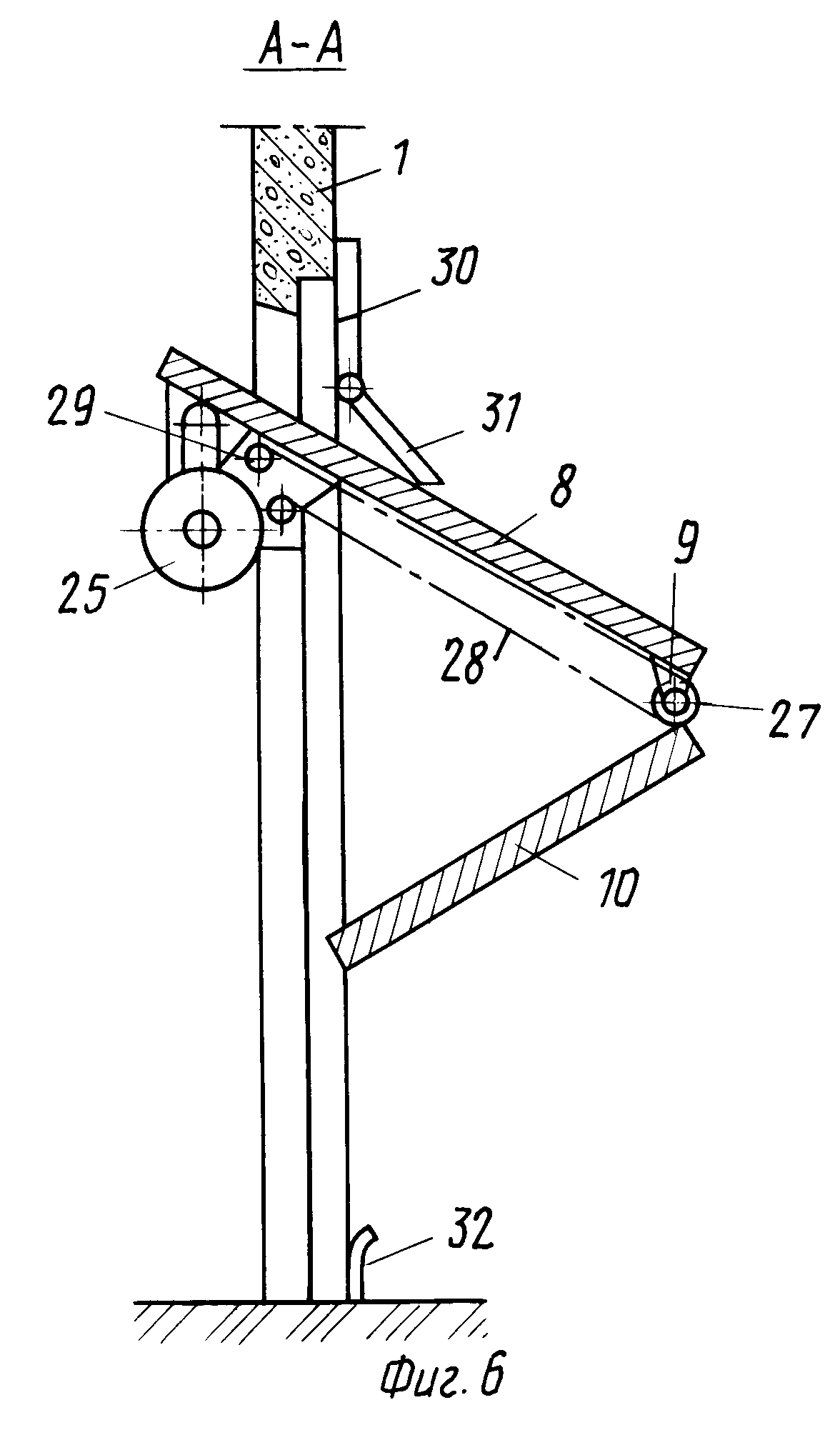

Чертеж с разрезом

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

• Монтаж механизма в опорные кронштейны.
• Прикрепление к валу подшипников, состоящих из двух пружин.
• Просверливание в барабане отверстия, в которое будет пропускаться трос.
• Установка барабана на вал и фиксация троса при помощи крепежных болтов.
• Регулировка интенсивности натяжения установленного троса.

Что надо подготовить для монтажа: инструменты и материалы

Если вы хотите сделать подъемно-поворотные ворота своими руками с качественным результатом, потребуется следующий набор инструментов:

• Сварочный аппарат, угловая шлифовальная машина (болгарка), дрель и набор сверл.
• Молоток, лобзик, отвертки, набор гаечных ключей.
• Строительный (водяной) уровень, маркер, рулетка.

Набор материалов зависит от того, из чего будет изготавливаться плоскость ворот. Для конструкции может потребоваться:

• Профиль (стальной или алюминиевый) или деревянный брус разного сечения.
• Панели из древесины или пластика для полотна.
• Излюбленный материал для зашивания полотна – профильный лист. Его плюс – заводская антикоррозийная защита.
• Ролики и рычажно-пружинный механизм. Их проще всего подобрать в специализированном магазине.
• Швеллер для направляющих; его подбирают, отталкиваясь от ширины роликов.

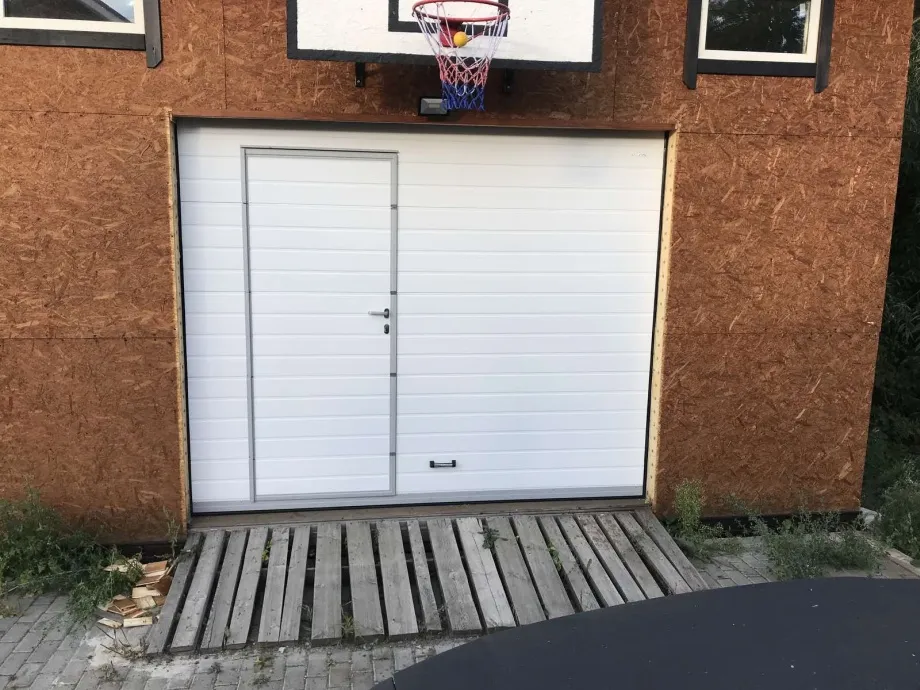

Механические ворота с дверью

• Металлический уголок или брус. Они пойдут на изготовление коробки, в которой расположится рычажно-пружинный механизм.
• Метизы: анкеры, штыри, саморезы.
• Материал для теплоизоляции. Подойдет пенополиуретан, но из соображений экономии бюджета ему нередко предпочитают пенополистирол (плотность 15-25 кг/м³, толщина 4 см).
