Устройство и особенности конструкции
Построенная по всем канонам печь имеет множество конструктивных элементов.

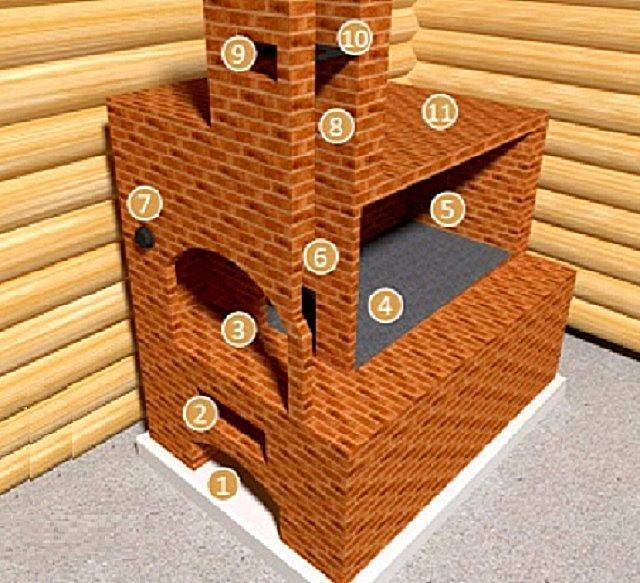

Схематическое изображение основных частей русской печи
- Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
- Печурка — холодная ниша для хранения посуды.
- Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
- Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
- Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
- Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
- Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
- Вертикальный газоход над шестком
- Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
- Задвижка дымовой трубы.
- Лежанка.
На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

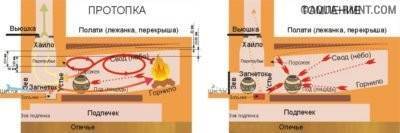

Строение внутреннего пространства русской печи
Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.
Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.
Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.
Благодаря особенностям дымооборота печь длительное время остаётся тёплой
Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива
И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь
Особенности печного отопления
Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.
При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.
Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:
- приготовление пищи — варка, жарка, тушение и выпечка;
- сушка одежды, обуви, продуктов питания;
- нагрев лежанок для сна;
- возможность любоваться открытым пламенем.
Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.
У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.
В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.
Материалы и чертежи
Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.
Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.
Для получения хорошего результата необходимо заложить крепкое основание
Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.
Подробнее о внутреннем устройстве печи с лежанкой:
Несколько нюансов при выборе материала
Допускается как самостоятельное изготовление растворов, так и покупка готовой смеси. Последний вариант, кстати, более привлекательный для лентяев. Не нужно переживать, что сделаете раствор с неправильной пропорцией. Ассортимент смесей на сегодняшний день очень большой, поэтому проблем с выбором возникнуть не должно. Главное – соблюдайте технологию.
Если правильно подберете раствор и материалы, то вы обеспечите полное соответствие всем нормам противопожарной безопасности. Кроме того, вся конструкция будет прочная и устойчивая
Когда покупаете материалы, обращайте внимание на их качество. Кирпич должен иметь максимально точные размеры, поверхность идеально ровную. Никаких посторонних вкраплений быть не должно
Никаких посторонних вкраплений быть не должно.
Глина – только пластичная и красного цвета, без малейшей доли примесей. Прежде чем приступать к изготовлению раствора, глину нужно замочить в воде и протереть через сетку. Песок нужно брать мелкозернистый, размер частиц не больше 1,5 мм.
Какую печку из кирпича выбрать для дачи?
Выбор конструкции печи обуславливает размер и тип помещения. Для больших коттеджей потребуется массивная печная конструкция с толстыми стенами, которая будет долго нагреваться, но при этом сможет длительное время удерживать температуру. Сложить такую печь – задача не простая. Здесь потребуется определенный опыт и знания.
А вот с небольшой печкой для отопления маленькой дачи может справиться даже новичок, если следовать четко схеме и не менять правила кладки.
малогабаритные печи
На первом месте по популярности отопительно-варочных печей достойно размещается шведка, которая пользуется среди русских печников заслуженной любовью и уважением.
Эта конструкция представляет собой компактную эргономичную форму с небольшой варочной поверхностью, трехканальной камерой. Она идеально подходит для маленькой дачи, длина колеблется от 880 до 1250 мм.
Для расположения такой печи чаще всего выбирается место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную камином.
В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому ее будет не трудно реализовать для дачи. Множество печников внесли в стандартную схему кладки дополнительные опции, поэтому каждая конструкция называется по имени своего создателя: печь Буслаева, Кузнецова и т.д. Но принцип работы в них один и тот же.
Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная плита с духовым шкафом, но и просторная лежанка.

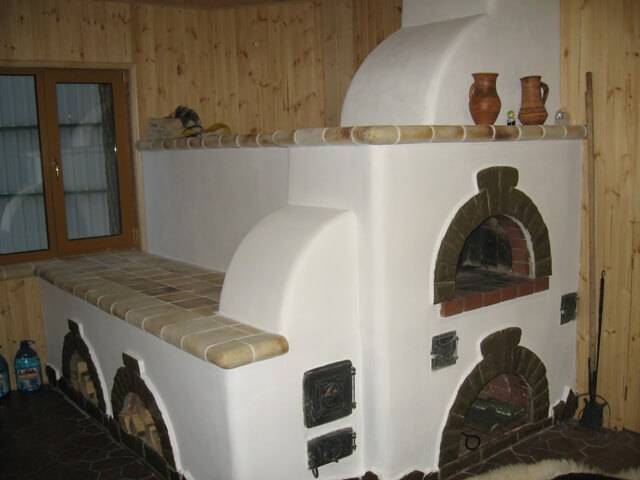

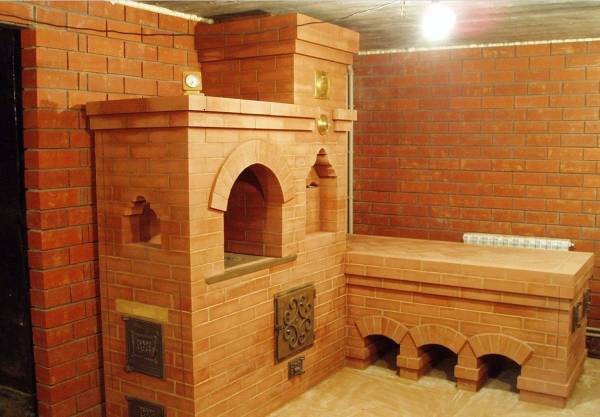

Печь с лежанкой
Эта печь уже является не только функциональным устройством для приготовления еды, но и местом для отдыха. Она позволяет хорошо прогревать помещение, длительное время удерживая тепло, благотворно воздействует на организм человека, благодаря чему владельцы таких печей меньше подвержены простудным заболеваниям.
Постройка обычно имеет две топки (главную и дополнительную). Благодаря особой конструкции печи, прогрев осуществляется равномерно, снизу вверх. Для растопки подойдет любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.
Особое место среди малых отопительно-варочных печей занимает малютка В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а габариты печи составляют всего 630 * 510 мм.
При этом такая малютка вмещает в себя однокомфорочную плиту, небольшой духовой шкаф для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одну комнату.
В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.
Порядовка варочной печи
Пробная топка
После завершения просушки выполняют пробную топку в следующей последовательности:
топочную камеру максимально загружают сухими дровами, укладывая их плотными рядами и поджигают. В этот момент задвижка должна быть открыта полностью, а заслонка устья наоборот плотно закрыта;
после прогорания первой партии дров загружают следующую порцию древесины, но уже заполняют её только 2/3 части горнила;
интенсивность горения топлива регулируют с помощью задвижки;
полное закрытие задвижки возможно после того, как прогорят все дрова и потухнут образовавшиеся угли.
Следующую топку можно проводить только после полного остывания печки.
Дымооборотные варианты кирпичных печей
Фундамент находится на высоте «чернового пола». Горизонтальная поверхность должна быть выверено ровной. Сверху на фундамент выкладывают два слоя рубероида, пергамина — это гидроизоляция. Далее укладывается стальной лист и слой теплоизолятора.

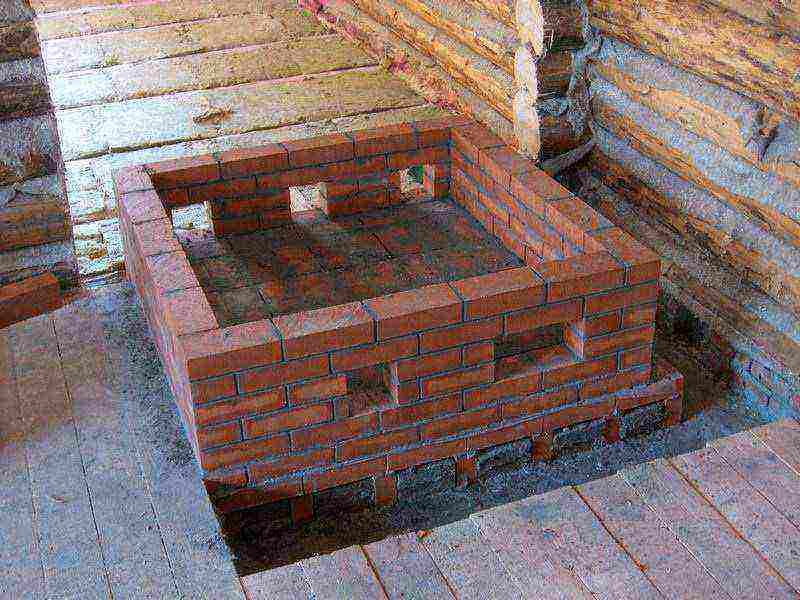

Кирпичная кладка оснований.
Обратите внимание! Кирпичная кладка осуществляется по заранее выбранной и желательно опробованной на сухую схеме. Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине
Кладочная смесь может быть приобретена в строительном магазине
Кирпичи кладутся на песчано-цементный раствор. Кладочная смесь может быть приобретена в строительном магазине.
Топливник — важный элемент конструкции. Именно туда кладется топливо, которое сгорая, обеспечивает теплом всех, кто находится рядом.
Первый ряд полностью кладется по периметру фундамента. Второй ряд является основой для поддувала. Третий ряд выкладывают из шамотного кирпича, закрепленной в кладке. В четвертом ряду кирпичи укладываются на ребро.
Важно! Топочная дверка устанавливается на пятом ряду, который выкладывается плашмя. С седьмого по девятый ряд кладка также производится плашмя
- Закладывать место под печку необходимо в центре комнаты или возле внутренней стены. Размещение возле внешней стены дома чревато повышенной теплоотдачей и быстрым остыванием печки.
- При размещении печурки с варочной плитой в центре комнаты можно использовать это как разделение комнаты на кухню и гостиную. Варочная плита будет находиться в зоне для приготовления пищи, а в гостиную будет обращена ровная часть конструкции, которая благодаря красивой кладке станет изюминкой помещения.
- При возведении печки между двумя комнатами, между стеной предусматривается конструкция из жаростойкого материала.
- Подбирая размеры для будущей конструкции, следует учитывать, что фундамент выходит за края печи на 100 мм с каждой стороны.
Печка своими руками из кирпича, построенная по любой технологии, является украшением дома. Печка — это и хранительница дома, и очаг, она дает уют и тепло. Чтобы она всегда радовала, ее строительство с самого начала должно проводиться с соблюдением простых правил. Она является универсальным обогревательным элементом дома, бани или сауны. Печь обычно размещают в хозяйственной части дома, таким образом, чтобы тепло доходило во все комнаты — в спальню, детскую, гостиную, прихожую.
Выбор кирпича
Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.
Для топки материал подбирается на основании следующих параметров:
- подходит только шамотный кирпич ША-8, ШБ-8;
- размеры блока 230*123*65 мм, 230*113*65 мм;
- марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
- кирпич не должен крошится, при ударе раздается звонкий звук;
- края блока ровные, острые, сколов и трещин нет.
Шамотный кирпич
А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:
- размеры одного блока 250*120*65 мм;
- прочность марки М125, М150;
- цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
- при ударе раздается металлический звонкий звук;
- нет трещин, сколов.
Керамический полнотелый кирпич
Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:
- определятся количество боков для сплошного 1-го ряда;
- полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
- из полученного результата вычитается 1/3 полученного значения.
При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

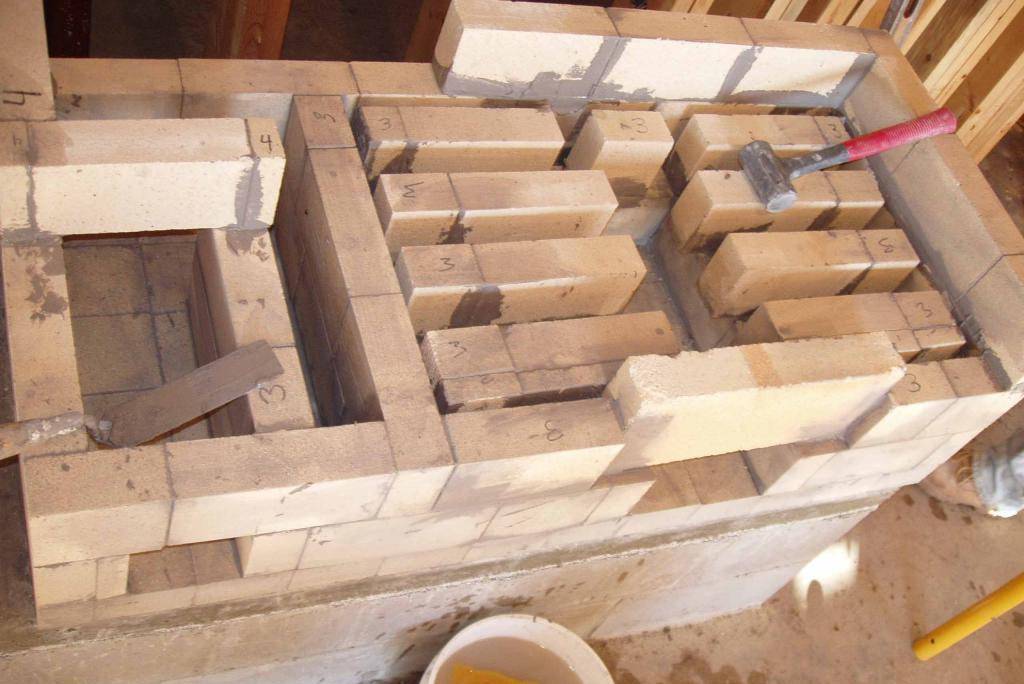

Процесс кладки
Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.
Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при кладке.
Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.
Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.
Перед первой топкой, рекомендуется подождать 3 недели.
Классическая русская печь с лежанкой – инструкция по кладке
Единственным недостатком кирпичной русской печи является низкий КПД за счет горения топлива на глухом поду. Отсутствие возможности регулировать циркуляцию и подачу воздуха снижает теплоотдачу приблизительно на 25-30%.
Устройство русской печки с лежанкой
Отопительные русские печи с лежанкой и плитой, точнее их устройство, дошли до наших дней практически без изменений, хотя в последнее время появились небольшие модификации в устройстве, призванные увеличить теплоотдачу.
- Фундамент под печь с лежанкой или опечье. Может изготавливаться как из кирпича и бетона, так и деревянном основании.
Как сложить печь с лежанкой
Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.
Огнеупорный кирпич 1100 шт.
Схема кладки печи с лежанкой
Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.
1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.
Отличительные черты русской мини-печи
Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.
Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.
Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.
Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену
Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.
Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.
После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²
Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми листами.
Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел
Порядовка
Кладка русской печи с лежанкой осуществляется строго по схеме, предварительно кирпич ставится на сухую, чтобы можно расчертить контуры будущей конструкции, уточнить расположение кирпича.
Подробная схема русской печи с лежанкой:
Порядовка классической русской печи с лежанкой (32 ряда)
На чертеже указывается подробная кладка для каждого ряда, расположение кирпича, дверок, решеток и прочих элементов. При работе следует четко придерживаться выбранной схемы, что позволяет быстро своими руками собрать прочную, надежную печь.
Строительство русской печи с лежанкой заканчивается дымоходной трубой (ряды 23-32).
Обязательным является устройство гидро- и теплоизоляционного слоя при выводе дымохода через крышу/перекрытие, что позволяет предотвратить перегрев окружающих конструкций, обеспечить пожаробезопасность строения. Над трубой можно установить искрогаситель, который защитит кровельный материал от возгорания.
Проекты печи
Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.
Среди самых популярных проектов отопительных устройств:
- Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.

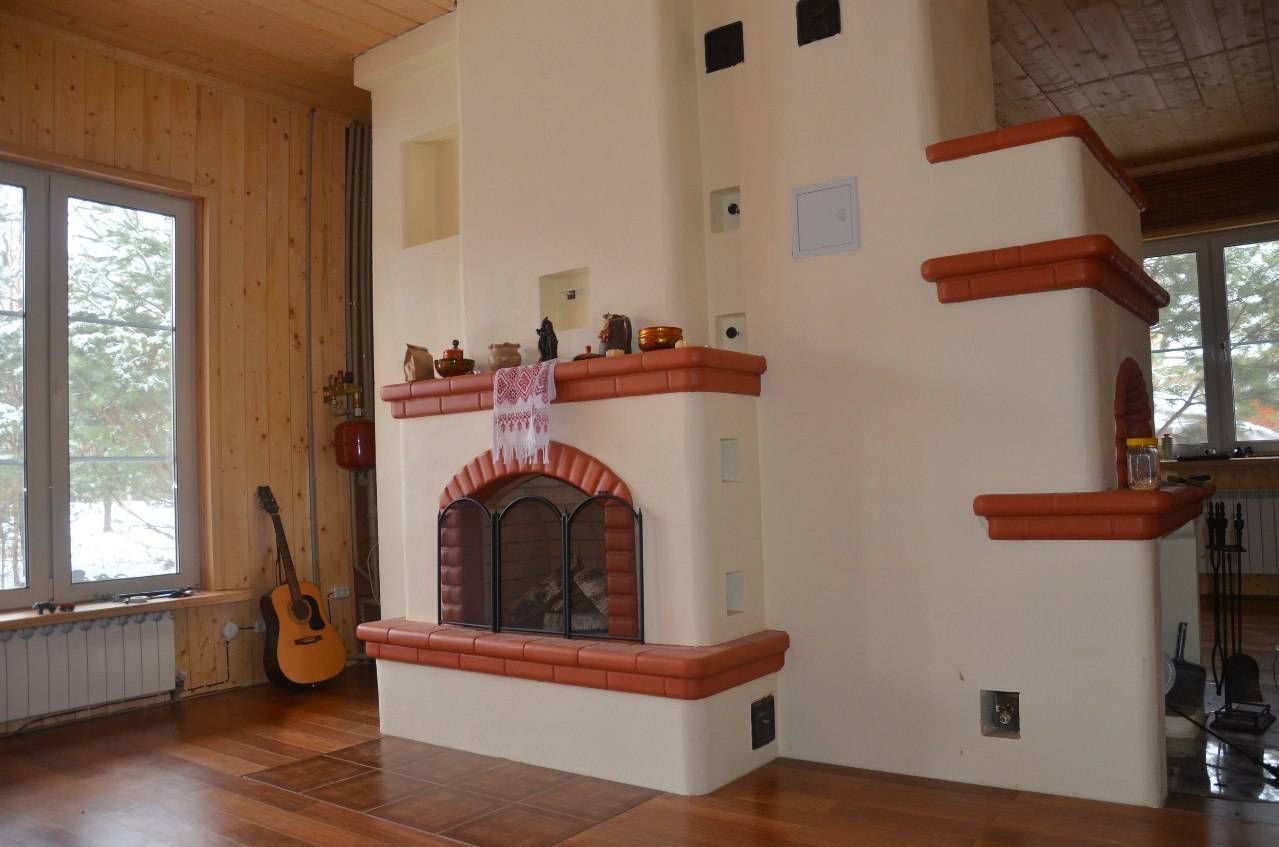

- Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
- Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
- Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
- Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
- Простые отопительные приборы.
- Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
- Банные печи.
При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:
Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:
- «Дом»;
- «Сам»;
- «Делаем сами»;
- «Советы профессионалов»;
- А.М. Шепелев «Кладка печей своими руками»;
- Я.Г. Порфирьев «Печные работы»;
- П.И. Воропай «Как сложить печь».
Выбор материала
Для строительства необходимы следующие материалы:
Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности
Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор. В его состав должны входить просеянная жирная глина, речной песок и чистая вода.
Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка
В его состав должны входить просеянная жирная глина, речной песок и чистая вода.
Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.
Подготовка места
Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.
Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.
После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).
Русская печка своими руками
Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.
Инструменты для работы
Какой инструментарий вам понадобится:
емкость для замешивания раствора;
мерная планка, чтобы ширину кладочных швов;
строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно;
правило (с его помощью выравнивается поверхность фундамента — операция разовая);
отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте);
порядовка — специально приспособление для многоуровневой печной кладки;
мастерок;
молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой.
Материалы и элементы оснастки
При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:
- закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
- жирная чистая глина 245-250 кг;
- очищенный песок 295-310 кг;
Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.
- колосники;
- топочные, прочистные и поддувальная дверцы;
- заслонка для топки;
- дымовая задвижка;
- варочная панель;
- стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.
Количество дверц и колосников определяется исходя из нюансов проекта.
Порядок укладки слоев
В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.
- Типовой пример:
- ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
- ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
- ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
- ряд 4-й. Кладется так же, как 2-й;
В этом ряду не забудьте оставить место для прочистного канала.
- ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
- ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;
Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.
- ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
- ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
- ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
- ряды 12-й, 14-й, 16-й. Так же, как предыдущие.

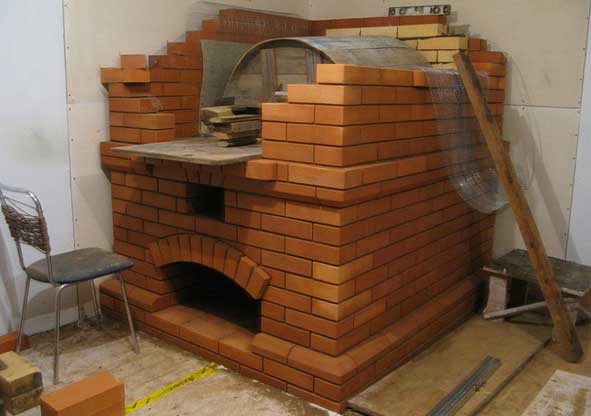

Поднятие арки рекомендуется начать на 15-м ряду.
- ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
- ряды с 19-го по 21-й. Завершается работа над лежанкой;
- ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
- ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.
Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.
