Как сделать козел для пилки дров своими руками? Пошагово — чертежи : Бензопилой и вручную

Козлы для пилки дров бензопилой

Бензопила – это относительно недорогой, но в то же время эффективный автоматический инструмент для распила древесины. Сначала не было козел, изготовленных специально под такого рода оборудование, но сегодня они есть. Классическая Х-образная конструкция плоха тем, что есть большая вероятность заклинивания цепи во время выполнения распила. Именно по этой причине большой популярностью пользуются козлы, допускающие свободное выступание лесины. Чаще всего применяют металлические конструкции, которые усовершенствуют. Модернизация заключается в том, что на один из торцов устанавливают зубчатый зажим, который позволяет плотно закрепить заготовку. В настоящее время в продаже имеются универсальные устройства, которые имеют качественный зажим, а также полностью исключают рикошет во время выполнения работ. Правда, цена на такие станки стартует от 8000 рублей. Именно поэтому имеет смысл заняться изготовлением такого козла своими руками.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.

Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.

Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.

Виды

Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:

Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.

Критерии выбора

Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время

Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена

От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.

Особенности использования инструментов при работе на козлах

Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.

Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.

Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.

Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.

С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Предлагаем ознакомиться О преимуществах огурца Тёща, технология выращивания

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
важно правильно рассчитать наклон опорных элементов для удобства применения.

При сборке главное учитывать размерность оборудования, которая зависит от:

• роста человека,
• параметров будущего приспособления,
• крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

Козлы для распиловки бензопилой

Работа с бензопилой намного ускоряет процесс заготовки топлива. Продуктивность бензопилы существенно выше, чем обычной пилы. Но при использовании классических козел при распиловке бензопилой часто случается зажим цепи. Исключить его можно, только вовремя переворачивая бревно резом вниз. Это трудно, да и создает дополнительные неудобства в работе.

Для таких работ можно изготовить по чертежам козлы для распиловки дров бензопилой своими руками. В этом устройстве предусмотрен механизм, препятствующий заклиниванию цепи бензопилы. Удобство и преимущество приспособления:

• больше нет необходимости переворачивать бревно;
• полностью исключается зажим цепи;
• у пильщика свободны обе руки для управления бензопилой;
• станок можно придерживать на месте одной ногой;
• резко возрастает производительность.

Если под рукой есть нужные материалы и возможности, то стоит изготовить такое изделие своими руками. Выгода его применения очевидна. Изготовление козел своими руками независимо от выбранного материала позволит облегчить процесс распила, повысить его продуктивность и сэкономить время.

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

• деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м.
• брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук.
• такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук.
• брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек.
• саморезы в количестве 30-40 шт. для крепления деталей.
• морилку, краску или лак для защиты козлов от гниения брусьев.

Для сборки вам нужно подготовить следующий инструмент:

• ножовка – для распила и выравнивания поверхности бруса,
• уголок – для контроля ровности элементов, важных для устойчивости конструкции,
• графитовый карандаш для нанесения необходимых отметок,
• шуруповерт или отвертка для закрутки крепления,
• молоток,
• стамеска,
• рулетка,
• кисть малярная (4-5 см).

Конструкции из металла

Изготовленные из металла козлы компактны по размерам, имеют значительный по времени рабочий ресурс и надежны в работе. Их обычно используют для распила небольшого количества дров. Себестоимость металлического изделия не будет высокой, если для работы использовать металлический лом. Чтобы изготовить устройство из металла самостоятельно, понадобятся:

• профильный уголок и труба диаметром 50 мм;
• болгарка и ножовка по металлу;
• рулетка и кусок мела;
• болты и аппарат для сварки.

Работу нужно начинать с подготовки эскиза, где указаны все конструктивные элементы будущего изделия. Конструкцию для козел можно выбрать любую, главное, она должна быть устойчивой. Для устойчивости нужно дополнительно установить пару профильных элементов под углом. Профиль можно заменить поперечной балкой, используя, например, отрезок трубы. Если выбрана поперечная балка, то при завершении сборки сверху устанавливается кусок бруса — он предохранит зубья пилы от соприкосновения с трубой.

Для изготовления металлической конструкции понадобится 4 инструмента

Перед началом работы надо отметить места крепления сваркой или болтами. Для болтов обозначить места для отверстий. Затем отрезать при помощи сварки или болгарки конструктивные части, обозначенные в эскизе. На крайних «ногах» козла с внутренней стороны делаются зазубрины. Зубчатый край не даст бревну скользить и переворачиваться.Смотреть так же: как сделать колун своими руками. Места среза необходимо обработать, срезав на кромках заусенцы, окалину и другие дефекты. Это обезопасит руки пильщика при работе. Изделие собирается по выбранной конструкции. Если козлы собраны с помощью сварки, то полученная конструкция будет неразъемной. Разборная и мобильная модель собирается с помощью болтов. До начала сборки все конструктивные элементы из металла надо обработать антикоррозионным составом. К сборке можно приступить после его полного высыхания.

Складные козлы могут складываться, как ножницы. В этом случае болты не надо закручивать полностью. Для того чтобы не допустить самопроизвольного откручивания болтов, устанавливается дополнительная контргайка. Для фиксации опор служит ограничитель — это, к примеру, может быть металлическая цепь. Ее надо закрепить на ноге опоры и сделать крючок для зацепления на другой ноге.

Урок эргономики

Сделать козлы для дров своими руками так, чтобы они были легкие, устойчивые и удобные в работе несложно. Для этого необходимо точно подобрать габариты этой конструкции под свой рост, а также учесть вид инструмента, используемого для распиливания.

Для того, чтобы процесс пилки занимал минимум времени, дрова должны находиться на высоте, не требующей от человека приседания или большого наклона корпуса. Лучше всего, когда рабочая высота резки составляет от 90 см до 110 см. На таком уровне можно, не сгибая спины, быстро и удобно пилить дрова.

Пиление дров двуручной пилой требует упора для свободной руки. В таком станке им является разрезаемая лесина, установленная в козлы. При использовании бензопилы упор не нужен, поскольку обе руки держат инструмент. Здесь гораздо важнее сделать такую конструкцию, которая бы позволяла максимально выдвинуть за пределы станка один конец лесины (бревна). В этом случае не будет риска зажима бензопилы, неизбежного при резке дров между стойками козел.

Козлы для пилки дров двуручной пилой должны отвечать двум главным требованиям: устойчивость и прочность. Дело в том, что процесс ручной резки сопровождается попеременными сдвигающими усилиями, которые расшатывают станок и могут вызвать его опрокидывание. Поэтому Х-образные стойки, скрепленные между собой продольным брусом или металлической затяжкой, должны быть изготовлены из качественной древесины толщиной не менее 100 мм.

Ширина нижней опорной части стоек должна быть немного больше (на 10-15см) расстояния от земли до верха стяжного бруса. Кроме продольной стяжки, соединяющей опорные крестовины, ноги деревянного станка следует укрепить обвязочным бруском для повышения жесткости всей конструкции.

Распилка дров может выполняться и на металлических козлах. По сравнению с деревянными, они менее громоздкие и прослужат не один десяток лет. Для их изготовления потребуется уголок или профильная труба с размерами сторон не менее 50 мм. Если для вас важна мобильность, то крестовины и крепление продольного профиля к ним нужно делать не на сварке, а на болтовых соединениях.

Если заниматься изготовлением станка нет времени и желания, а на дворе лежит гора непиленых дров, купите готовую конструкцию. Цена разборных металлических станков для пилки дров находится в диапазоне от 1800 до 5500 рублей, а их модельный ряд весьма широк и разнообразен.

При выборе обратите внимание на устойчивость рамы и качество профиля. Если станок легко шатается от действия руки и его разработчики сэкономили на каждом грамме металла, ищите более надежный вариант

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м; доска 0,9 м для верха; три перекладины по 0,85, 0,77, 0,7 м.

1

Строительные козлы — какие бывают

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ

Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.2

Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

Рекомендуем: Лестница на второй этаж своими руками: виды и монтаж лестниц второго этажа в частном доме

чертеж;рулетка;ножовка или электролобзик;столярный уголок;карандаш простой;шуруповерт;саморезы;доски;болты, шайбы и гайки (для разборных козел).

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

Рекомендуем

Козлы для распилки дров своими руками – приспособление для пилки бензопилойСтроительные леса своими руками – как сделать из труб и дерева?Строительные леса своими руками – как сделать из труб и дерева?

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м.
Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки.
Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы.
Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя.
В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук.
Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

1. Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
2. Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
3. Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
4. Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
5. Молоток для забивания гвоздей при закреплении «рогов».
6. Стамеска.
7. Измерительная рулетка, которой будут проводиться все замеры.
8. Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Необходимые материалы

Привлекательность такой конструкции в ее универсальности и возможности выполнять различные работы. Возможность складывать козлы упрощает их перевозку и хранение

Но самое важное, что после работы устройство можно сложить и убрать до следующего раза. Подобная конструкция очень мобильна и позволяет использовать козлы и на своем участке, и для заготовки дров на делянке в лесу

После работы их можно убрать на хранение в сухое помещение. Они не займут много места и не будут гнить и ветшать под открытым небом.

Можно изготовить складные козлы для распиловки дров своими руками из подручных материалов. Понадобится подготовить:

• брус под основу высотой около метра и сечением 5 Х 5 см;
• брус для изготовления «ног» и «рогов» сечением 5 Х 5 см и требуемой по эскизу длиной (обычно это 40 см и 110 см);
• для устойчивости конструкции две дюймовые доски, каждая длиной по 110−130 см.

Материалы и инструменты

Прежде чем приступать к выполнению работ, необходимо обзавестись материалами и инструментами. Сначала давайте рассмотрим, как создать деревянного козла. Для этого понадобится брус сечением 100х100 и длиной 110 сантиметров под основу. Для “рогов” и “ног” берут брус сечением 50х50 длиной 36 и 110 сантиметров соответственно. Также желательно позаботиться об усилителях “ног”, которые придадут устойчивости. Для этого понадобится дюймовая доска. Желательно взять две, каждая – по 130 см.

Что же касается инструмента, то его понадобится немного, и он найдется у каждого. Для выполнения работ необходимы молоток, стамеска, а также ножовка. Придется купить 25-35 саморезов, если, конечно, их у вас нет. Помимо всего этого, желательно при себе иметь строительный уголок с карандашом, что позволит выполнить работу более точно. Не обойтись без отвертки, хотя предпочтительнее шуруповерт.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

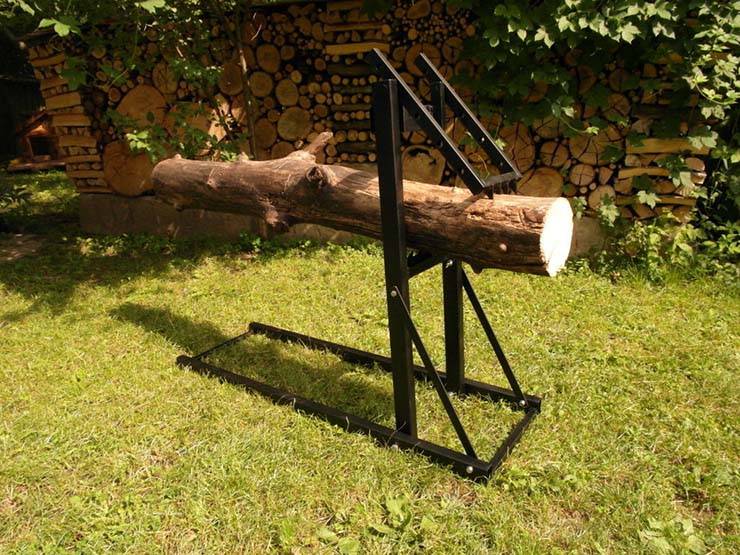

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

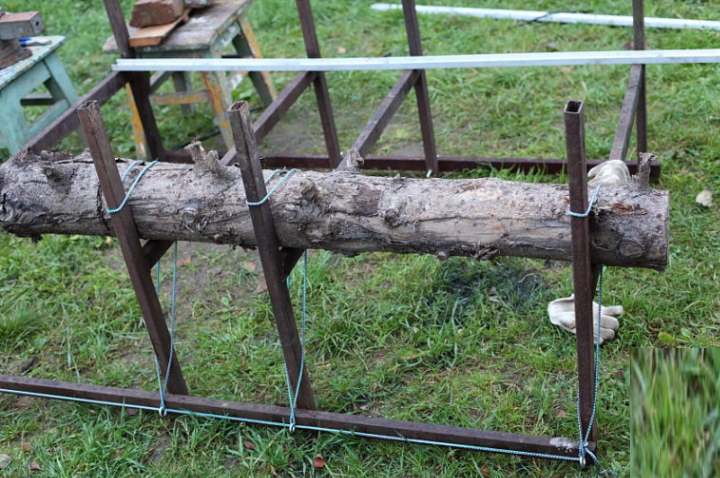

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

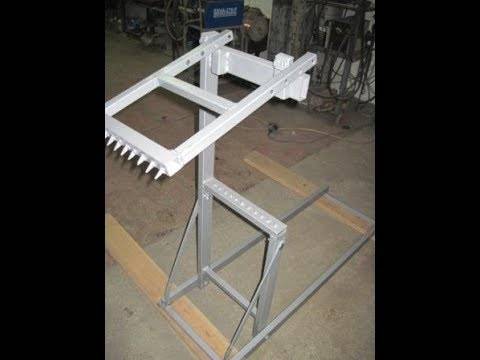

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Необходимый инструмент

Электролобзик Шуруповерт Рулетка, карандаш Болты М10х100. Ключ на 17

На мебельные болты М10х100 я использовал гайку М10 с нейлоновой уплотняющей вставкой и по три шайбы.

Также понадобится лента для стяжки, чтобы козлы не разъезжались. Я использовал сварную цепочку.

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Сохраните статью себе на страницу:

Пост опубликован: 29.10

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.

Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.

С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
важно правильно рассчитать наклон опорных элементов для удобства применения.

При сборке главное учитывать размерность оборудования, которая зависит от:

• роста человека,
• параметров будущего приспособления,
• крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Предлагаем ознакомиться Процесс утепления деревянного дома своими руками, снаружи

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.
