Как пользоваться
Отвес — это устройство для проверки вертикальности поверхностей. Потому его нужно закрепить в верхней точке проверяемой плоскости или предмета.
Некоторые модели продаются с шайбой того же диаметра, что и цилиндр. Получается, что на одном конце есть груз, на другом — шайба. Приложив шайбу к поверхности и успокоив колебания груза, сможете увидеть есть ли разница между вертикалью нити и проверяемой плоскостью.
Приложив нить к вертикальной поверхности дожидаются пока успокоятся его колебания, а затем смотрят, одинаковое ли расстояние от проверяемой поверхности до шнура Другие модели не имеют шайбы, а наматываются на кусок пластика, иногда на него нанесена разметка, как на линейке. Есть отвесы, шнур которых спрятан в пластиковом корпусе (по типу рулетки). Некоторым с ними работать удобнее, а корпус можно использовать как опору для шнура.
При длительных работах (штукатурке, например) необходимо иметь отвес перед глазами — ровнять поверхность по нему. Тогда крепежом чаще всего выступает длинный гвоздь или саморез. Его забивают/вкручивают так, чтобы он держался крепко, но значительная часть его торчала. Возле шляпки привязывают или приматывают шнур, сам грузик опускают до нужного расстояния. После того как колебания прекратились, нитка с грузиком представляет собой идеальную вертикаль. Имея эталон перед глазами, можно сравнивать насколько ровная перед вами поверхность.
Таким способом можно проверить вертикальность стены, правильность выставления бытовой техники, мебели и т.д.
Как «отбить углы» при помощи отвеса показано в видео. Описывать сложно, лучше видеть. Если коротко — нужно «ловить» совпадает или нет угол, плоскость стены и нить отвеса.
При кладке кирпичной стены отвес со шнуром необходим, чтобы можно было проверить, не ушла ли стена. Для этого его прикладывают с одной и с другой стоны стены, проверяя расстояние от шнура до поверхности на всем протяжении. Понятно, что расстояние должно быть одинаковым. Такой контроль проводится в нескольких точках. Точно таким же образом контролируется вертикальность стен из бруса и бревен. Но при использовании неоцилиндрованного бревна контролировать более сложно из-за разного диаметра венцов. Тем не менее, увидеть отклонение можно и в этом случае. Пригодится отвес и при выставлении опалубки, и при установке дверей, устройстве стропильной системы кровли. Да нужен он почти при любой строительной и многих отделочных операциях.
То же самое можно делать с использованием строительного уровня. Это намного проще и быстрее, но этот прибор имеет довольно большую погрешность. В результате стены будут гулять — выгибаться горбом, или образовывать ямы. Потому желательна комбинация двух измерений. При небольшом опыте, проверять стены отвесом можно через четыре-пять рядов кирпичной кладки, все остальное время пользуясь уровнем.
Есть у шнурового уровня один достаточно серьезный недостаток: с ним практически невозможно работать при ветре: грузик постоянно шатает, что не дает возможности зафиксировать положение шнура. Чтобы как-то бороться с этой напастью придумали погружать груз в сосуд с водой. Ставят внизу посудину, немного утапливают конус отвеса. При ветре средней силы работать можно.
Магнитный отвес
Магнитный отвес — это тот же шнуровой, только крепится он при помощи магнита Больше всего строителей и монтажников огорчает, что нужно возиться и как-то закреплять шнур. Вторая проблема — нить часто путается, что тоже настроения не улучшает. Вот и придумали усовершенствованный строительный отвес, нить которого скатывается на катушку, расположенную в корпусе. А для того чтобы было удобнее его крепить, в корпус встроили несколько магнитов. На любые металлические поверхности он устанавливается легко: магнит его удерживает в на нужной высоте.
Чтобы легко было крепить на дерево, в том же корпусе бывает сделана игла. Так что и эта проблема решена. Из-за наличия магнитов в корпусе получил такой отвес название «магнитный». Очень удобная и практичная штука.
Второй вариант самодельного отвеса
Отвес – что это такое.
Отвес как инструмент известен с незапамятных времён. Он представляет собой элементарное приспособление в виде груза, привязанного к нитке. Например, булыжник на верёвочке. Это, конечно, очень грубо и неэстетично, но, когда срочно надо…

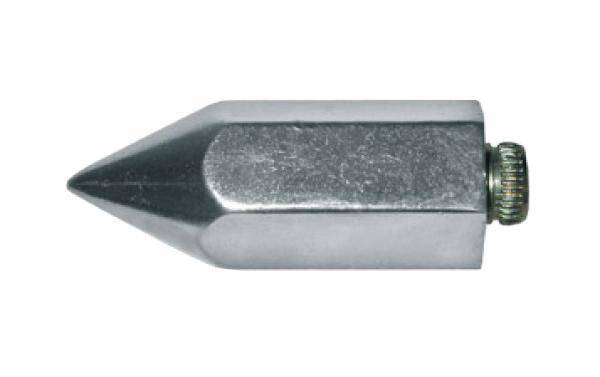

Настоящий отвес выглядит, как… большая пуля – круглый такой кусок железа, заточенный конусом, как карандаш, на одной стороне. На другой стороне в отвес вкручивается специальный болт, с дырочкой в центре. В это отверстие продевают нитку, завязывают узелком на конце болта, и закручивают его на место. Это делается для того, чтобы шнур крепился в самом центре – тогда грузик не перекашивается, и его заточенный конец также указывает в точку, совпадающую с отвесной линией. Иногда в комплект отвеса входит ещё и приспособление для крепления его на стене. Например, гвоздь! Кстати, один копирайтер в свободное время подрабатывает отделочником – он с вами может поделится кое-какой приспособой в статье «Приспособление для крепления отвеса», за которую очень удобно этот самый отвес подвешивать.
…зачем оно надо.
Так вот, с помощью отвеса можно проверять любые вертикальные поверхности и конструкции на предмет их… вертикальности. Это раз. А два – с помощью отвеса можно прочертить вертикальную линию на стене (ну или где надо). Кстати, отвес и гидроуровень –два самых точных строительных инструмента! Все прочие уровни, нивелиры, лазеры и прочая дребедень – дань скорости, но не точности.
…что с ним делать.
Работать с отвесом, если честно, нудновато. Надо сперва забить в стену «хозяйский» гвоздь как можно повыше, и забить не до упора – а так, чтоб он ещё и торчал на 3-5 см (а с нашими стенами, бывает, и на 15 см приходится – представьте себе, верх завален сантиметров на 10, а надо ещё прибавить миллиметров тридцать, чтобы грузик не касался внизу стены – так что рассчитывайте сразу!). потом привяжите к гвоздю свободный конец отвесной нити так, чтобы груз почти касался пола (выше на 20-30 мм). Чтобы не делать на шнуре много узлов под каждый замер, сообразите на конце петельку, и всегда подвешивайте за неё. Излишки просто наматываете на гвоздь, пока отвес не оторвётся от пола (это я вам секреты выдаю!).
Теперь самое трудное – остановить отвес (он может качаться полдня, господа!). Опытный мастер может остановить этот маятник, собственно, в пару движений просто руками, оттягивая нить, – причем, даже не слезая с табуретки. А вот неопытным приходится преклонить колени и кропотливо останавливать груз в точке покоя.
Дрожат руки? Возьмите, ну, молоток, хотя бы… нет-нет! не для того, что вы подумали! Уприте его железякой в стену для жёсткости, а ручку держите так, чтобы в неё упирался грузик. Медленно отводите ручку молотка в сторону – отвес останется в точке покоя. Между прочим, чтобы грузик не крутился, советуем вместо нити использовать леску.
…и всё?
Когда отвес остановлен – поставьте на стене по метке вверху и внизу. Отойдя на пару метров, «стрельните» глазом, находятся ли обе метки под леской, или «гуляют» по сторонам. Если необходимо, перерисуйте метки. По ним теперь можно прочертить или отбить вертикальную линию.
Каких только устройств и приспособлений не придумано для облегчения работы строителей. Среди их многообразия есть такие, которыми пользовались еще много лет назад, но так же успешно их применяют и сейчас.

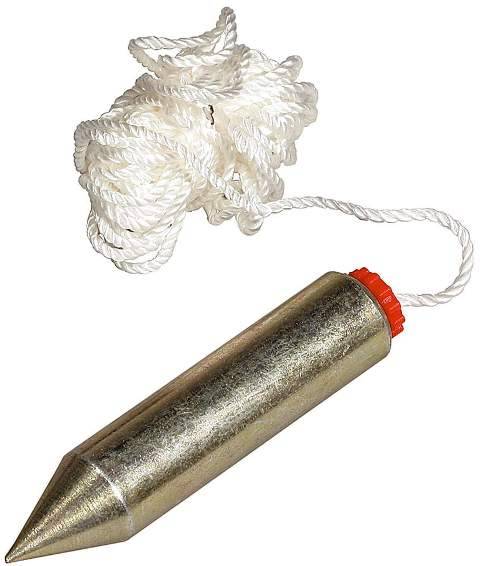

Одно из таких устройств – отвес строительный со шнуром.
Для чего он нужен и как им пользоваться? Это специальное приспособление, с помощью которого можно точно определить и проверить вертикальную плоскость или линию.
Это несложное устройство, представляющее собой груз, расположенный на конце шнура. Поэтому другое его название – шнуровой отвес, в народе назвывают также шнур и шнурка. Нередко в комплекте с ним идет приспособление, которое обеспечивает более удобное его крепление на стене. С помощью этого простого инструмента определяется вертикальность конструкций, стен и строений.
Используя прибор, можно нарисовать на стене линию строго горизонтально полу. Стоимость приспособления невелика и колеблется в пределах нескольких сотен рублей. Достаточно широкий диапазон цен объясняется устройством приспособления, которое может быть элементарно простым, а может иметь дополнительные приспособления.
Электронный отвес
Это не инструмент, а приложение, которое устанавливается на iPhone. Называется она iHandy Carpenter, то есть «Рукастый плотник». Это не измерительный прибор, но оценить насколько ровно или криво выполнена отделка, выставлена мебели или техника он позволяет.
Как работает? Запускаете приложение, прикладываете айфон к проверяемой поверхности (только не той стороной, где кнопки включения и регулировки громкости). На экране есть гиря и система координат, отклонение видно визуально, также дублируются результаты вверху экрана в проекции «сверху». Отображается отклонение в градусах относительно обычной системы координат. Вот, собственно, с электронным уровнем для айфонов все.
Два приложения — электронных отвеса — для айфона и андроида
Есть еще подобная программа для смартфонов и планшетов — Plumb-bob. Этот вариант электронного отвеса для «андроид» дает возможность измерять углы, расстояния, а также проверить вертикальность и горизонтальность линии на изображении. Выставив и замеряв все нужные параметры, можно сделать фото — все результаты измерений останутся. Можно будет изучать их на экране.
Чтобы уже информация о разных отвесах была полной, нужно сказать об оптическом отвесе. Это часть теодолита — геодезического прибора, который в быту использовать просто незачем. Разве что вы работали геодезистом, но тогда и вопросов у вас быть не может.
Алгоритм работы с разметочным шнуром
Конструкция устройства достаточно проста, пользоваться разметочным шнуром также несложно.
Как заправить
Для того, чтобы шнур оставлял четкий и контрастный след на размечаемой поверхности, корпус необходимо заправить качественным красящим порошком. В процессе разматывания нить покрывается порошком и становится готовым к разметке.
Для того, чтобы заправить корпус красителем, нужно отвинтить колпачок, прикрывающий загрузочное отверстие. В него и засыпают порошок.
Его запас внутри корпуса придется восполнять всякий раз, когда линия разметки, отбитая шнуром, начинает тускнеть.
При первом использовании после покупки необходимо полностью размотать нить и засыпать пигмент на три четверти объема корпуса. Далее нить сматывают и сильно встряхивают устройство. Не следует экономить на покупке красящего состава. В Москве порошок приемлемого качества не должен стоить меньше 80-100 рублей

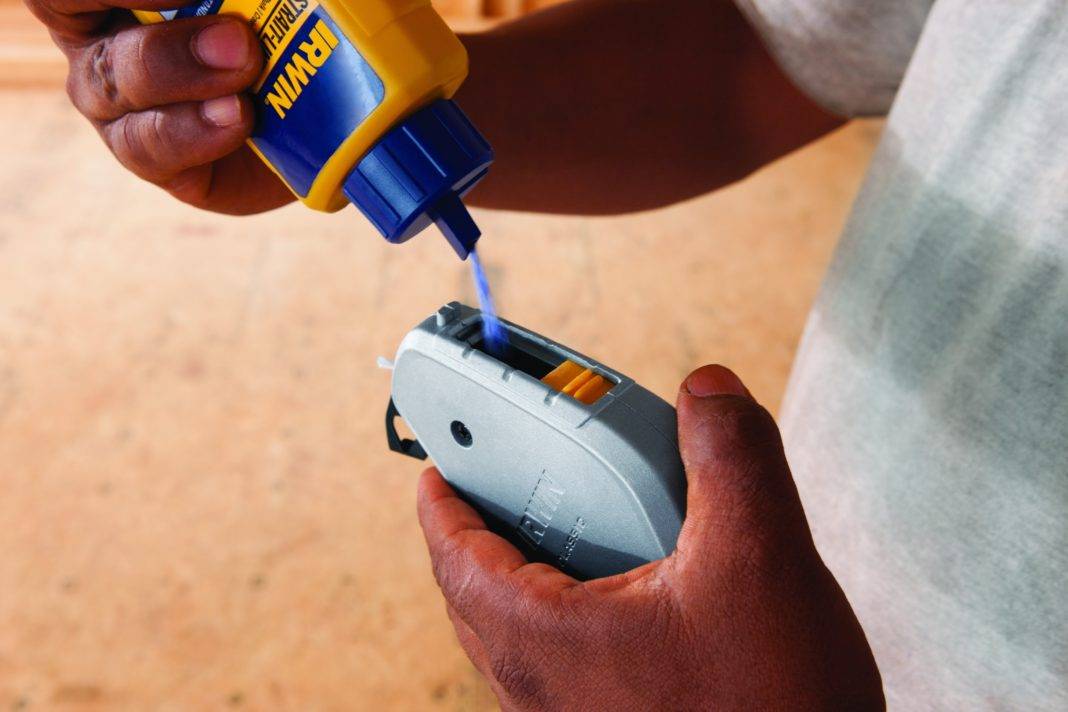

Как заправляется разметочный шнур
Выполнение разметки
Сначала с помощью гидравлического или лазерного уровня ставятся опорные точки в начале и в конце размечаемой линии. В них вворачиваются саморезы или вбиваются небольшие гвоздики. Между ними и натягивается разметочная нить. теперь шнур надо взять за средину двумя пальцами, немного оттянуть в направлении, перпендикулярном поверхности и размечаемой линии и отпустить. На поверхности должна появиться четкая прямая линия. Теперь шнур можно снимать с маркеров и переходить к разметке следующей линии.
Если есть возможность привлечь помощника, работа существенно ускоряется. Не потребуется крепить маркеры. Один прижимает начало нити, другой – конец. Кто-либо из работников оттягивает и отпускает нить.
Разметка маркерным шнуром
Как правильно пользоваться разметочным шнуром в конкретных ситуациях?
Чтобы разметить гипрочные подвесные потолки, необходимо следовать следующим рекомендациям:
- Найти наиболее низкую точку на черновом потолке, который будет зашит гипроком. Для этого используют гидравлический уровень или нивелир. Намного удобнее и быстрее будет использовать лазерный уровень. Его высокая цена многократно окупится за счет сэкономленного времени.
- На найденном уровне на ближайшей стене делают отметку. Используя нивелир, ватерпас или лазерный уровень, отметку повторяю по два раза на каждой стене.
- По выставленным отметкам фиксируют начало и конец разметочного шнура, он должен плотно прилегать к поверхности.

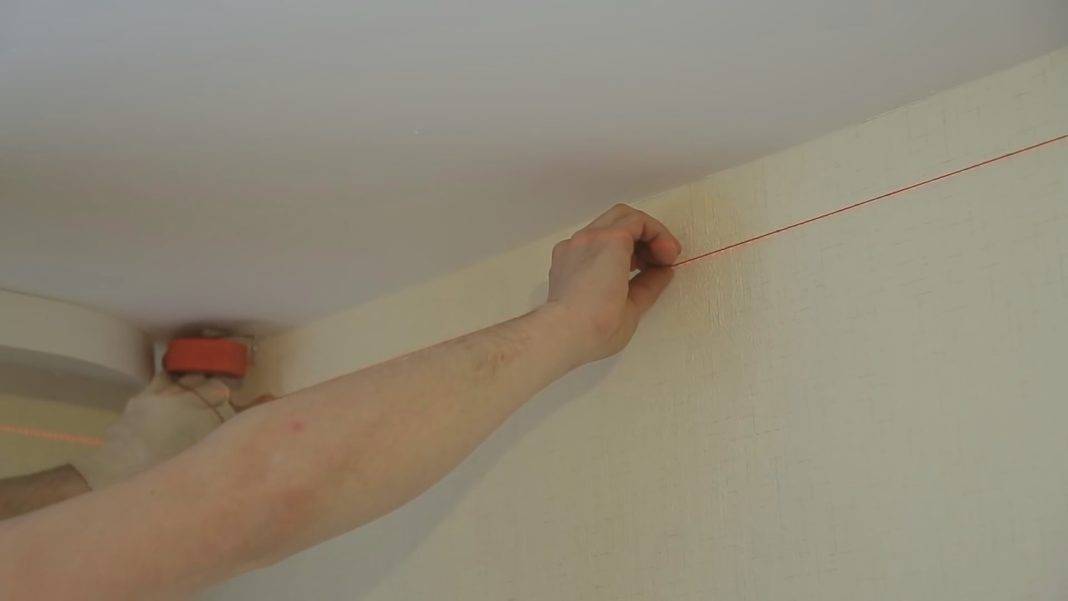

- Нить берут за середину двумя пальцами, немного оттягивают и резко отпускают. После удара красящий порошок оставляет на стене ровный след.
- Операцию повторяют на остальных стенах.
Отбитый контур будет ориентиром для монтажа стартового направляющего профиля, к которому и будет крепиться подвесной потолок.
Если комната имеет несовершенную форму, отклоняющуюся от правильного прямоугольника, то при укладке на пол керамической плитки ровные ряды подчеркнут это. В одном углов будет отчетливо просматриваться клин. Чтобы замаскировать такой недостаток, плитку укладывают по диагонали.
Разметка маркерным шнуром
Чтобы нанести диагональную разметку стяжки под пол из керамической плитки, действовать следует так:
- Разметочный шнур натягивают между углами помещения на высоте 5-10 мм от поверхности чернового пола и отбивают главную диагональ.
- Шнур растягивают между двумя другими углами и отбивают вторую диагональ.
- Точка пересечения двух линий отметит геометрический центр комнаты;
- От него по обе стороны вдоль главной диагонали и следует выложить первые два ряда плитки, пользуясь центровочными крестиками для соблюдения равной дистанции и интервала.
Далее ряды плитки кладутся от центра к вспомогательным углам, используя первые два ряда в качестве опорных.
Отвес строительный со шнуром – как пользоваться?
С помощью отвеса проверяют степень вертикальности сторон, стен и поверхностей. Для осуществления измерений его необходимо закрепить в самой верхней точке измеряемого предмета или плоскости. Некоторые варианты моделей оснащены шайбой, диаметр которой равняется таковому цилиндра. На одном конце устройства находится шайба, а на другом груз.
Приложив к плоскости шайбу и подождав, пока груз перестанет колебаться, можно увидеть разницу между проверяемой плоскостью и вертикальной нитью.
Некоторые модели не оснащаются шайбой, в них шнур просто наматывается на специальный кусок пластика, на который может быть нанесена разметка.
Есть инструменты, у которых шнур запрятан в пластиковом корпусе, как у рулетки. Корпус в них можно использовать в качестве опоры для шнура.
При некоторых видах работ (например, при оштукатуривании) отвес должен быть все время перед глазами – так удобнее равнять поверхность.
В таких случаях для него устраивают специальный крепеж, роль которого может играть забитый гвоздь или саморез. К нему прикрепляют шнур, грузик же опускается вниз по идеальной вертикали. Имея перед глазами данный эталон, можно постоянно отслеживать ровность поверхности.
Так проверяют ровность и вертикальность стен, правильность сборки мебели и монтажа бытовой техники. Когда осуществляют работы по кладке кирпича, отвес необходим для проверки стены: не ушла ли она. Его поочередно прикладывают с обеих сторон, проверяя на всем протяжении расстояние от поверхности до шнура. Оно должно быть строго одинаковым. Контроль необходимо проводить в нескольких разных точках.
Похожим образом контролируется качество возведения (вертикальность) стен из бруса и бревен. Правда, в случаях использования неоцилиндрованного бревна, процесс контроля осложняется разницей размеров венцов. Но заметить отклонение можно и в такой ситуации.
Не обойтись без строительного отвеса при устройстве опалубки, стропильной системы, установке дверей.
Практически все строительные манипуляции не проводятся без контроля этого нехитрого приспособления.
Но даже такое простое устройство имеет один существенный недостаток. Ведь строительные работы зачастую проводятся на открытом воздухе. Если на улице ветер, то он чрезвычайно осложняет работу со строительным отвесом: грузик раскачивается, что весьма осложняет его фиксацию. Но решение этой проблемы оказалось довольно простым – грузик погружается в заранее приготовленную посуду с водой. Если ветер не очень сильный, то работать при нем вполне возможно.
Отвес строительный магнитный
Дополнительная возня со шнуром не может радовать монтажников и строителей. К тому же, нередко он путается, на нем появляются узелки, которые приходится распутывать. Для избавления от этих недостатков разработали усовершенствованный вид устройства. Его нить наматывается на катушку в корпусе.
Для удобного закрепления на рабочей поверхности в его корпус встраиваются специальные магниты. Они обеспечивают простую фиксацию инструмента на любой металлической поверхности.

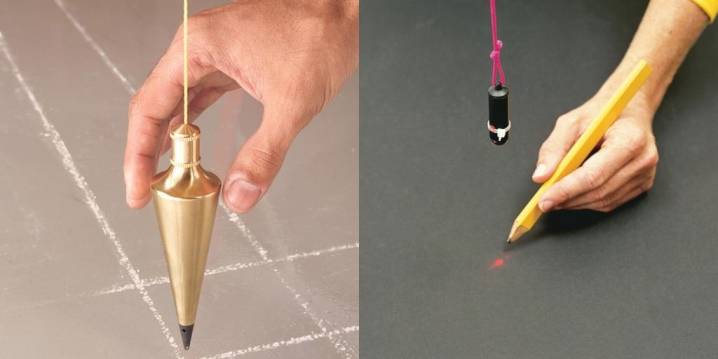

Лазерный строительный отвес
Самый простой представитель данного вида – заурядная лазерная указка. Был такой тип крохотного брелока, которым любили баловаться дети. Только данное устройство, в отличие от детской игрушки, должно быть откалибровано. Лазерных устройств, выполняющих исключительно функцию отвеса, на рынке совсем немного.
Eubon-PB01-
Это, например, упрощенная модель марки Eubon PB01, представляющая собой металлический корпус, на штыре которого размещена сама указка.
Прибор генерирует две точки, на полу и на потолке, и не имеет дополнительных функций. Нивелируется устройство само, с помощью специальной конструкции, напоминающей таковую в простом шнуровом отвесе.
Дальность работы прибора 30 м, при этом он имеет достаточно высокую точность, питание от батарей. Цена такого строительного отвеса довольно высокая.

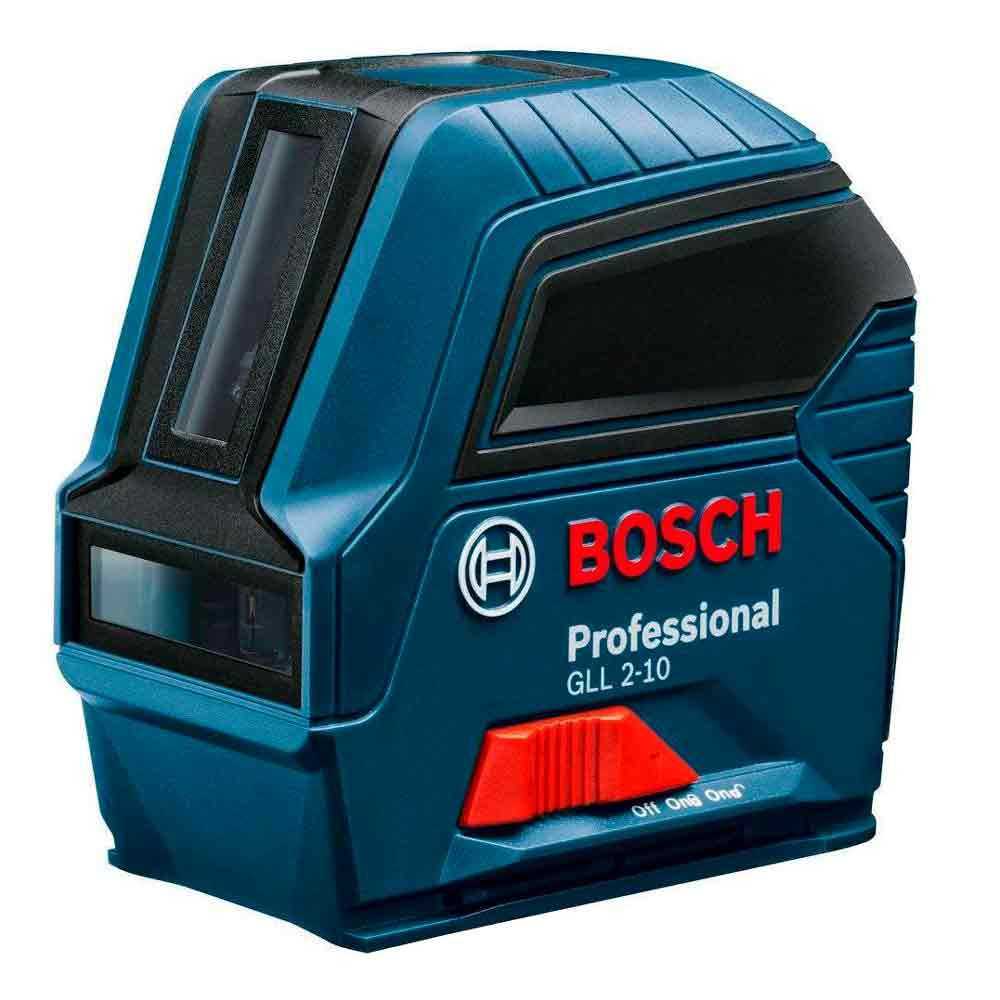

Известные серьезные производители также выпускают устройства таких моделей. Цена у них, естественно, соответствует статусу их изготовителей. Светодиод прибора заключен в прочный пластиковый корпус, в нем предусмотрена специальная система самонивелирования при определенном градусе отклонения от горизонтали.
Преимущества применения лазерного уровня
Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.
Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:
- обеспечивает требуемую дальность луча, до 10 м;
- увеличивает скорость измерений;
- гарантирует допустимую минимальную погрешность.
Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.
В завершение
Несмотря на развитие прогресса, самодельные или классические отвесы остаются самыми популярными представителями в своей категории. Они отличаются простотой конструкции. При небольшом опыте и сноровке с его помощью можно получить точные показания, не затрачивая при этом много труда и средств. Но новичкам без наблюдения специалиста пользоваться таким приспособлением не рекомендуется, поскольку высока вероятность возникновения погрешностей. Особенно это актуально при возведении масштабных конструкций.
Вторым по популярности прибором для измерения вертикальной позиции поверхности являются лазерные модификации. Что такое отвес в этом исполнении, рассмотрено выше. Из сказанного напрашивается вывод, что его востребованность обусловлена простым принципом работы.
Несмотря на все преимущества, не все готовы заплатить ту цену, которую имеют подобные версии. Стоит отметить, что погрешность данных устройств составляет всего 0,4 мм, а их производством занимаются известные марки, в том числе «Бош», «Спектра», «Деволт», «Эбон». В заключение пара слов об электронных приложениях: они удобны в использовании, но далеко не все специалисты склонны им доверять.

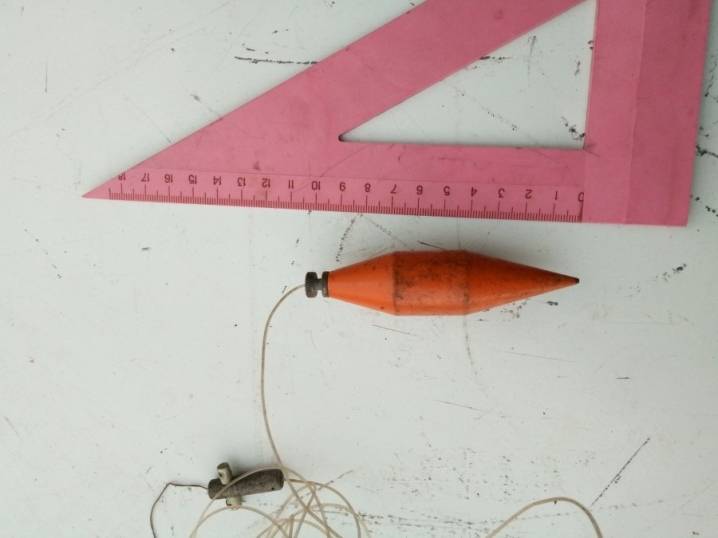

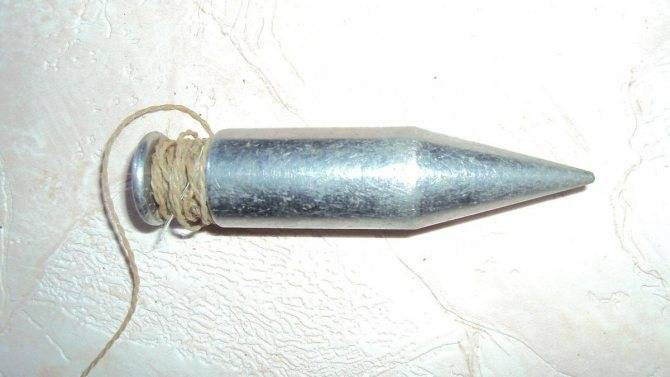

Как сделать отвес самостоятельно?
Если намечаются плановые или срочные строительные работы дома либо на приусадебном участке, а в наборе инструментов не оказывается отвеса, нет необходимости стремглав мчаться в специализированный магазин. Когда требуется определить прямую вертикальную линию либо выровнять поверхность, вполне подойдет самодельный аналог.
Для изготовления отвеса потребуется надежный крепкий шнурок (его длина – примерно 1000 мм). В качестве груза берут любой подходящий предмет, например, тяжелую по весу гайку. Проверив надежность фиксации двух элементов, можно приступать к работам. При выполнении замеров следует крепко удерживать нить и следить за тем, чтобы груз не раскручивался в стороны. Если требуется проверить поверхность, небольшую по площади, вместо гайки можно использовать небольшой пузырек из-под косметики.
Главное при работе с таким инструментом — не давать соприкасаться приспособлению с измеряемым объектом. Между ними должен быть хотя бы минимальный зазор.
Для проведения масштабных манипуляций потребуется и инструмент соответствующий. Вместо тонкого шнура лучше взять толстую бечевку, а груз вполне заменит пластиковая емкость с водой. Хотя специалисты рекомендуют использовать все-таки металлические утяжелители.
Основные правила
Особых рекомендаций при работе с отвесом как таковых нет.
Единственное, что нужно обязательно учесть – это отступ в 2 – 3 см. от измеряемой поверхности.
Вымерять плоскости впритык к вертикальной плоскости ни в коем случае нельзя, так как результаты проверки будут искажены.
Если производится выявление неровностей, например, при кладке кирпичных стен или установке дверей, то сравнивать расстояние от предмета до устройства нужно не в одной точке, а на всей протяженности.
Если вы используете лазерный или электрический отвес, то выполнять замеры следует в точном соответствии с инструкцией.
Обзор комплектующих
Для сборки надежной, устойчивой и крепкой конструкции мастер должен иметь определенный запас комплектующих элементов, из которых впоследствии будут изготавливаться леса. Рассмотрим подробнее, какие именно элементы понадобятся для проведения таких работ.
- Крепкие вертикальные стойки. Именно они будут принимать на себя основную нагрузку. Их выставляют на заранее подготовленную площадку, после чего прикрепляют к ним все остальные необходимые элементы конструкции.
- Распорки, которые могут быть размещены диагонально или горизонтально. Эти элементы впоследствии служат в качестве соединяющих узлов для стоек. С их помощью все сооружение получается более крепким и устойчивым.
- Перемычки, на которые будет выставляться дощатый настил в конструкции. Обычно их ширина составляет от 1 до 3 м. Показатель высоты яруса в первую очередь зависит от того, в каком именно месте осуществляются все монтажные работы. В основном этот параметр равен 1,8-2 м.
- Упоры являются очень важными деталями будущей конструкции. Они необходимы для того, чтобы сооружение могло ровно и надёжно стоять на подготовленном грунте.
- Лестницы, по которым мастера смогут безопасно и легко подниматься наверх или спускаться вниз с лесов.
- Необходимый крепеж, с помощью которого все элементы сооружения будут соединяться друг с другом. Часто для сборки рассматриваемых изделий используют специальный крепежный компонент – шуруп-кольцо или сварной крюк.
- Если сооружение планируется делать регулируемым, используют винтовые опоры.
Сетчатая ткань также эффективно защищает от агрессивного воздействия солнечных лучей, дождя, снега. С таким элементом гораздо комфортнее и легче работать, нежели без него. Весомый недостаток сетки заключается в том, что она непременно начинает накапливать и задерживать в себе пыль. По ходу шлифовки поверхности фасада либо во время работ с токсичными компонентами сетку лучше снимать и пользоваться при этом респираторами для дополнительной защиты.
Общие сведения и характеристики
Главный строительный документ ГОСТ определяет строительный отвес как простейшее приспособление, составляющими элементами которого является нить и прикрепленный к ней грузик. Применяется оно для контроля вертикали. Без него невозможно произвести строительные и земляные работы. Принцип работы отвеса состоит в следующем. Свободный конец шнура – нити крепится на поверхности именно возле той плоскости, контроль которой нужно произвести. Под действием тяжелого грузика, прикрепленного на другом конце нити, она натягивается, тем самым создавая ровную и прямую линию, являющуюся ориентиром вертикального положения.
Приспособление состоит из:
- корпуса;
- головки;
- длинной веревки или плотной нити;
- планки.
Все эти составляющие соединены между собой в одну цельную конструкцию.
Для изготовления данного приспособления на производстве используют только качественные материалы, которые также предусмотрены строительными нормами и правилами. Из материалов применяют:
- стальную головку или оцинкованную сталь для изготовления тела грузика;
- алюминиевые листы марки АД и АД – 1, толщина которых не больше 2 миллиметров для изготовления планки;
- капроновые или хлориновые волокна для производства шнурка.

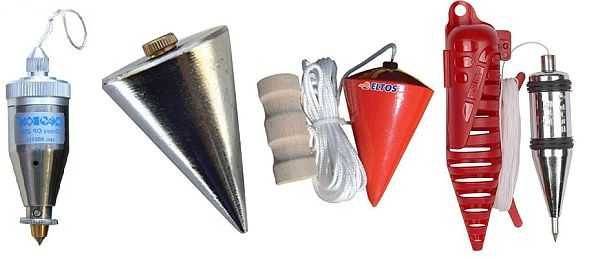

Также стоит отметить, что строительные отвесы отличаются размером и весом. Данные параметры зависят от материала и производителя. Конечно, кардинально показатели не меняются. 200-250 граммов должен весить шнуровой отвес, а его длина в подвешенном состоянии равна 5-8 метрам. Эти технические характеристики также четко прописаны и определены строительными нормами.
Особенности
Наряду со строительным пузырьковым уровнем, отвес является одним из приспособлений, без которого не обходятся практически все основные строительные работы. Перечень некоторых операций:
- проверка прямизны и вертикальности стен;
- контроль правильности сборки мебели и бытовой техники;
- выверка ровности кирпичной кладки.
Грузик, подвешенный на нити, по очереди прикладывают с двух сторон, проверяя дистанцию до шнура на всем его протяжении. Она должна быть везде идентична. Контроль расстояния выполняют в нескольких разных точках. По такому же принципу проверяется вертикальность поверхностей, возводимых из бревен или бруса. Если используются неоцилиндрованные элементы, необходимо учитывать разность между размерами венцов.
Несмотря на всю практичность и простоту приспособления, оно имеет существенный минус. Поскольку строительные манипуляции часто проводятся на улице, порывы ветра не позволяют зафиксировать прибор. Решить проблему можно очень просто, предварительно опустив груз в емкость с водой. Несильный ветер в этом случае не станет особой помехой.
Общий принцип устройства инструмента
Использоваться данное приспособление может при выполнении следующих работ: выравнивание стен, кирпичная кладка, установка стоек или столбов и тому подобные. Принцип работы прост: все, что требуется, видно за счет центра тяжести, роль которого выполняет груз, во время работы он натягивает шнур и им показывает точное вертикальное направление.
В изготовлении данных приспособлений существуют определенные стандарты. Обычно они состоят из корпуса, вставки, головки, шнура, планки. Для изготовления корпуса, а также и головки, берется сталь любой прочной марки, а для вставок можно использовать полиамид. Для планок вполне удачно подойдет алюминиевый лист, марки АДО или АД-1. Их толщина не должна превышать 1,5 или 2 мм. В последнее время используют и другие марки алюминия.
Чтобы такой инструмент работал более точно, острые кромки планок немного притупляют. Для шнуров используют капроновые или хлориновые волокна, при скручивании в канатик их диаметр может быть от 1,8 до 3 мм. В последнее время применяют для шнуров и другие материалы, главное, чтобы они были прочные и надежные. Конечно, несложно догадаться, что сделать упрощенный вариант такого приспособления можно и самому, тогда материалы, конечно, берутся те, что есть в хозяйстве, без особых изысков.
Лазерные модификации
Вертикальное положение исследуемой поверхности можно проверить лазерными отвесами. Самым простым представителем этой категории является указка. Она сделана по типу брелока с лазерным указателем цели. Подобных приспособлений, ориентированных исключительно на строительные работы, не так уж и много. Одна из модификаций представляет собой корпус из металла, на штыре которого находится непосредственно указка.
Вам будет интересно:Как изготовить самодельные станки по дереву своими руками: фрезерный и токарный
Приспособление генерирует точки на полу и потолке. Процесс нивелирования происходит в автоматическом режиме при помощи специального механизма, отдаленно напоминающего аналог шнурового отвеса. Известные на строительном рынке производители предлагают приборы с дальностью работы до 30 метров. Они обладают высокой точностью, питаются от батарей и достаточно недешевы.
Недорогие изделия малоизвестных фирм и версии кустарного производства широко предлагаются на рынках. Подобный инструмент требует контрольной проверки с помощью надежных эталонных приборов. Один из вариантов конструкции – пластиковый корпус с помещенным внутрь светодиодом и системой самонивелировки, реагирующей на определенный градус отклонения в горизонтальной плоскости.
