Как сделать парогенератор (паровую пушку) для бани своими руками — пошаговая инструкция с фото, чертежами и видео

Как сделать паровую пушку своими руками?

Для начала предлагаем простую конструкцию из металлической гофрированной трубы диаметром 4 см.

Prev 1of1 Next

Первый этап — изготовление нижних участков трубы с отверстиями для выхода пара. Диаметр каждого отверстия примерно составляет 8-10 мм. Эти трубки с загнутыми вверх концами размещаются в самом низу открытой каменки печи (в данном случае модель Шилка).

Prev 1of1 Next

В изогнутые концы вставляется вертикальная труба подачи воды.

Prev 1of1 Next

На верх трубы подачи устанавливается воронка для удобства заливки жидкости.

Prev 1of1 Next

В качестве камня для каменки в данном примере используются фарфоровые шарики.

Prev 1of1 Next

А так выглядит вся конструкция в сборе.

Prev 1of1 Next

На фото можно видеть, что обе паровые пушки размещены на противоположных краях топки параллельно друг другу и каждая имеет свою воронку. В процессе парения этот парогенератор показал следующую эффективность. За 2 с половиной часа парения при температуре от 65 °С до 95 °С было израсходовано три с половиной литра воды. Это значит, что практически полтора литра воды в час превращалось в чистейший мелкодисперсионный пар. По прошествии более чем двухчасового отрезка времени температура в парной осталась на уровне 80 °С.

Следующая модель также достаточно простая, но имеет выход трубы из каменки.

Prev 1of1 Next

Так как труба размещается в печи Ламель от Ферингера, то в ней есть возможность сделать вывод пара в верхнюю часть каменки — прямо под облицовку. Отверстия в нижней части трубы не сделаны, поэтому пар образовывается внутри трубы из нержавейки в процессе движения воды в зоне разогретых камней и выходит с другого конца, подключенного к верхней части каменки.

Дополнительно были размещены небольшие отрезки труб для обеспечения свободного прохода воздуху от конвекционной решетки к верху каменки.

Prev 1of1 Next

Вот так выглядит паровая пушка в собранном виде с заполненной каменкой и установленной облицовкой.

Prev 1of1 Next

При тестировании агрегата было залито сразу 2 л воды в трубу. Разогрев топки начался с температуры 20 °С и в течение полутора часов она выросла до 43 °С под потолком при влажности 57%. При этом в топочном отделении сгорела только половина заложенных туда изначально дров. В дальнейшем в парилке поддерживалась средняя температура 50 °С с влажностью от 50% до 60%. Также была замерена минимальная температура пара на выходе из трубы, которая составила 340 °С.

Далее выкладываем более сложные сварные и сборные парогенераторы, требующие определенных специальных навыков для сборки.

Prev 1of1 Next

На фото выше можно видеть основу для парогенератора, которая устанавливается в каменку. Для подачи воды нужно просто вставить в верхнее отверстие трубу подходящего диаметра с воронкой на другом конце.

Следующая пушка изготовлена на основе всё тех же гофрированных труб с отверстиями, только добавлен разветвитель из стальных труб, соединенных фитингами.

Prev 1of1 Next

Фото для сравнения с размерами баллона монтажной пены и способ изготовления отверстий.

Prev 1of1 Next

Ниже на основе того же разветвителя более сложная конструкция с длинным металлическим шлангом с периодическими прорезями по длине.

Prev 1of1 Next

Несколько фотографий паровых генераторов от известного в интернете мастера модернизации банных печей под ником “Magol”. Его легко найти в поиске по запросам вроде “банные печи от Magol”. Вот что ему удалось смастерить своими руками:

Prev 1of1 Next

Оригинальная конструкция с чертежами:

Prev 1of1 Next

Вода полностью испаряется из бачка за 5 минут и даёт очень лёгкий пар.

Как видно на представленных примерах самодельных паровых пушек, самостоятельно можно изготовить парогенератор гораздо более сложный и эффективный, чем имеющиеся в продаже заводские модели. Остаётся только выбрать подходящую модель и либо сделать полный аналог, либо взять её за основу для создания собственной конструкции с учётом особенностей своей печи.

Что это такое?

Что же представляет собой устройство преобразующее воду в пар. Это небольшой резервуар, в котором находится вода, камера испарения, электрический нагреватель, тэн, паропровод или сопло для выхода пара. Умельцы научились оснащать агрегат дистанционным управлением.

Важно! Использующийся в условиях повышенной влажности самодельный агрегат должен быть хорошо защищен, изоляция проводов и кабелей требует особого внимания. Преимуществом устройства является:

Преимуществом устройства является:

компактность, малый вес, возможность его размещения в любом месте;
скорость нагрева;
лёгкость пара полученного естественным путём;
экономичность,

Устройство может быть собрано из деталей ненужных, предназначенных на выброс.

Многие оснащают устройство ароматизатором, датчиками, осуществляющими контроль над парообразованием, некоторые утверждают, что парогенератор способен заменить печку-каменку. Утверждение весьма спорное.

Бытовой сварочный аппарат, старый баллон и новый парогенератор!

Изготовленные на заводе парогенераторы могут работать в различных режимах, способны вырабатывать пар нужной температуры, менять градус от 35° до 95°, менять интенсивность подачи пара, работать в автоматическом режиме по заданным параметрам. Вполне соответствуют требуемым условиям русской бани, финской парной. Сегодня существуют два вида парогенераторов, автоматические, подключенные к подаче воды и автономные, в которые нужно наливать воду вручную. Автономные модели не популярны, они считаются мало практичными и небезопасными. Мощность парогенераторов от 4кВт до 12 кВт.

Важно! Парогенератор мощностью 4 кВт рассчитан на помещение в 4-6м³, 10кВт – 8-10м³, 12кВт – 18 – 20м³, это важно знать при выборе агрегата. Приобретение парогенератора – дорогое удовольствие

Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками

Приобретение парогенератора – дорогое удовольствие. Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками.

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Паровая пушка: принцип действия

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

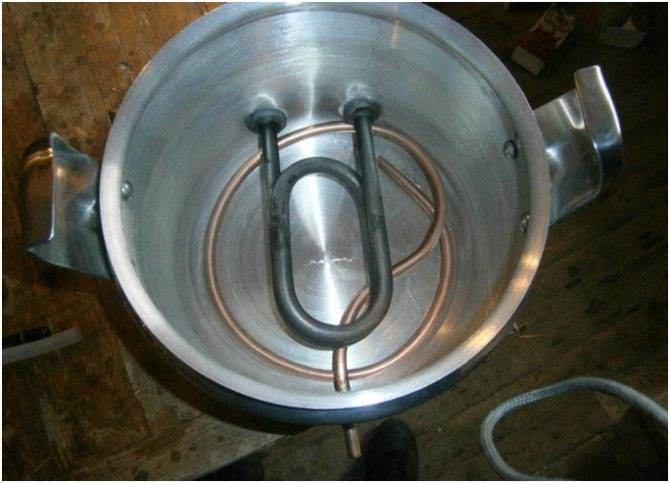

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания.

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

для объёма в 4–5 м 3 : 4–5 кВт;
для 10–13 м 3 : 8–10 кВт;
для 15–18 м 3 : 12 кВт;
свыше 18 м 3 : 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Обратите внимание! Устройства с мощностью свыше 9 кВт обычно рассчитаны на 3-фазное подключение. В современных парогенераторах применяются следующие системы нагрева:

В современных парогенераторах применяются следующие системы нагрева:

ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.

Способ подачи воды

Существуют две разновидности парогенераторов:

С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

блок подготовки воды;
система очистки резервуара;
функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);

Эфирные масла для ароматизации пара

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Разновидности

Модели парогенераторов различаются по способу заливки воды внутрь оборудования. Одни модели наполняются вручную, другие автоматически. Если выбирать второй вариант, необходимо позаботиться о подключении парогенератора к водопроводной системе. Большая часть промышленных моделей оснащена системой температурного контроля, работающей в автоматическом режиме.

Зависимо от применения выделяют такие типы устройств:

Промышленные, которые часто устанавливаются в общественных банных заведениях: банях, саунах.
Бытовые. Мощность агрегатов ниже в сравнении с предыдущим типом. Применяются для личного использования.

Нагрев воды осуществляется разными способами:

Электродным. Набранная вода достигает требуемой температуры под действием электротока. Заряженные частицы движутся по электродам.
ТЭНовым. Внутри конструкции установлены специальные трубчатые электронагреватели, которые обеспечивают нагрев жидкости до нужной температуры.
Индукционным. По принципу работу напоминают микроволновку. Вода нагревается от индуктора.

Что такое парогенератор?

Парогенератор – это приспособление, превращающее воду в пар. Раньше парообразователи использовали только на промышленных заводах, но теперь они успешно вошли в наш быт и помогают нам упростить постройку бани или вовсе переделать обычный душ в полноценную парилку.

Их преимущество в том, что в отличие от традиционной каменной печи, парогенераторы занимают совсем немного места и поместятся в любое помещение, задуманное вами под баню или сауну. И из-за сравнительно небольшого веса и простоты в установке, такую замену каменки может установить любой человек самостоятельно, не приглашая для этого специалистов.

Парообразоватили дешевле каменных печей, для постройки которых надо сначала установить фундамент, затем построить внутреннею часть и потом сделать дымоход, тут еще надо соблюсти кучу правил безопасности. А парообразователь нужно только повесить в выбранном месте, его можно купить или сделать своими руками.

Изготовление паровой пушки

Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.

Что потребуется в процессе работы

Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.

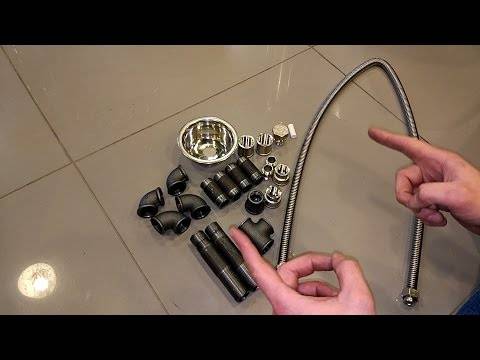

Итак, для изготовления паровой пушки понадобятся такие материалы:

воронка из нержавеющей стали — можно взять готовое изделие, приспособить для этих целей подходящую ёмкость или изготовить деталь из листового металла;
гофрированная труба из «нержавейки» — около 2,5 метров;
разветвитель сантехнический (тройник) 1/2˝ — 3 шт.;
переходной угол 1/2˝ — 2 шт.;
соединитель (бочонок) 1/2˝ — 4 шт.;
фитинги для присоединения гофротруб — 6 шт.

Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.

Все необходимые детали для паровой пушки можно найти в любом магазине сантехники

Сократить время работы поможет заранее приготовленный инструмент:

ножницы для резки листовой стали;
ножовка по металлу;
сантехнический и разводной ключи;
рулетка;
электродрель и набор свёрл диаметром до 5 мм;
саморезы 2х15 мм с большими шляпками.

Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.

Пошаговая инструкция

Из металлического листа изготавливают металлическую воронку. Если используется готовая ёмкость, то в ней выполняют отверстие для врезки подающей магистрали.
Устанавливают обратный клапан и резьбовой фитинг, после чего присоединяют гофрированную трубу для подачи воды к горизонтальным распылителям.
Вертикальную гофрированную трубу из нержавеющей стали можно с лёгкостью заменить обычной, водопроводной. Разумеется, на её краях потребуется нарезать такую же резьбу, как и на присоединяемых деталях. В крайнем случае можно взять резьбовой сгон, разрезать его пополам и удлинить до необходимого размера.
Из тройников, переходных углов и «бочонков» собирают конструкцию нужной конфигурации.
Отрезают куски гофротрубы длиной 0,5–1 м и с помощью фитингов присоединяют их к уголкам.
В трубопроводах, которые будут контактировать со стенками печи и разогретыми камнями, выполняют сверления Ø1–2 мм. Отверстия должны находиться на расстоянии до 5 см друг от друга. Если при испытании жидкость будет уходить чересчур быстро, то уменьшить проходные сечения или заглушить часть отверстий можно при помощи саморезов.
Горизонтальные элементы укладывают на свод и стенки печи, после чего конструкцию заполняют камнями.

Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.

Устройство и принцип работы

Самые простые изделия состоят из:

резервуара для воды;
нагревательного элемента
подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Уже из самого названия понятно, что парогенератор – это устройство, предназначенное для генерирования влажного пара. Исходным продуктом для этого является, естественно, вода. Данный агрегат способен поднимать температуру в бане до 90°C, а ее конкретный уровень может быть задан с помощью пульта управления.

Парогенераторы все шире используются в частных банях, поскольку им присущи следующие привлекательные для пользователей достоинства:

компактность;
относительная дешевизна, поскольку эти приборы обходятся существенно дешевле, чем каменные печи;
для них не требуется сооружать специальный дымоход;
их установка исключает соблюдение многих сложных правил безопасности.

Эти устройства могут быть различных разновидностей, однако типичный заводской парогенератор, находящийся, как правило, внутри компактного металлического корпуса, включает в себя следующие основные элементы:

блок водоподготовки;
парообразователь;
насос, подающий как воду, так и пар;
водяной бак;
температурный датчик;
блок управления.

Устанавливать парогенератор следует в сухом и проветриваемом помещении, расположенном по соседству с парилкой. При выборе места установки следует исходить из того, чтобы

длина паропровода была минимальной;
не происходило формирование конденсата, чреватого замыканиями и, следовательно, возгораниями.

Причиной выхода самодельного устройства из строя чаще всего становится повышенная жесткость используемой воды, а также избыточное содержание в ней хлора. Чтобы исключить этот источник неприятностей, следует дополнять установку фильтрами тонкой очистки, а также очищать ее саму, используя для этого обычную лимонную кислоту.

Если вы сумеете учесть все нюансы, то изготовленный вами парогенератор способен долго радовать вас своим теплом и паром, одновременно сокращая ваши заботы, связанные с заготовкой дров. Кроме того, напоминаем, стоимость этого устройства, даже если вдруг вы решите приобрести его в магазине, существенно ниже расходов, связанных с возведением кирпичной печи.

Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.

Функции парогенератора в русской бане, его преимущества и характеристики

В парной вас ждет не только приятная и расслабляющая процедура. Этот процесс еще очень полезен для здоровья:

Пар очищает тело, избавляя его от грязи.
Пар очищает от шлаков и токсинов.
Под влиянием пара проходят всевозможные дерматиты и раздражения на коже.
Пар оказывает благотворное влияние на дыхательную систему.

Русская баня известна всему миру именно паром. Он легкий, но в то же время насыщенный. Пар в русской бане сам чистит помещение. Поэтому для его уборки не требуется использовать синтетические средства. Но при этом львиная доля пара улетучивается, если используется печь. Бани с парогенератором имеют преимущество в этом аспекте. Дело в том, что парогенератор – это закрытая система с высоким давлением. Пар из него никуда не уходит.

Парогенераторы имеют и еще одно важное преимущество перед печью

Полностью автоматизированные парогенераторы сейчас уже не чудо техники, а вполне доступные всем агрегаты. Максимум пользы и никаких проблем с дровами! Бани с парогенератором еще и экономят время своих владельцев. Традиционно в русской бане использовалась печь-каменка. Чтобы получить в ней пар высшего качества, необходимо было протапливать ее несколько часов, нагревая камни до очень высокой температуры. В наше время в этом нет необходимости. Парообразование парогенератором начинается уже через 10-15 мин после начала его работы. А специальные камеры позволяют достичь температуры 650°С (наиболее подходящей для генерации пара) и поддерживать ее все время использования.

Какой парогенератор является эффективным? Как выбрать качественный? Показателем является количество пара, которое он создает в час в расчете на объем парной.

Существуют парогенераторы разных видов:

Мощность парогенератора напрямую зависит от объема, который он обслуживает. Для частных бань выпускаются парогенераторы с мощностью 4-12 кВт. Но общественные бани нуждаются в более мощных приборах. Для маленькой парилки объемом 5-6 м³ достаточно агрегата мощностью 4-5 кВт, а вот для помещения объемом 10-12 м³ уже нужен парогенератор мощностью 8-10 кВт. Для объемных парных (примерно 18 м³) нужен агрегат с параметрами минимум 12 кВт.
Есть парогенераторы автономные и автоматические. В автономные воду необходимо заливать самостоятельно, а в автоматические она попадает из общей системы водоснабжения. Для чего же нужно усложнять себе жизнь? Использование автоматических агрегатов связано с загрязнением воды. Оно вызывает накипь и порчу парогенератора. Поэтому нужно использовать чистую воду.

Самодельная паровая пушка

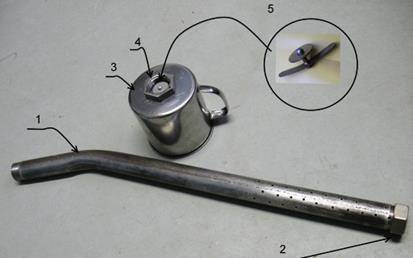

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

Корпус, изготовленный из трубы.
Навинчивающаяся крышка.
Лейка из нержавеющей стали или стакан.
Гайка соединения.
Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

Датчика безопасности.
Ёмкости для воды.
Насоса для движения воды и пара.
Подготовительного блока для воды.
Блока парообразования.
Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.
Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

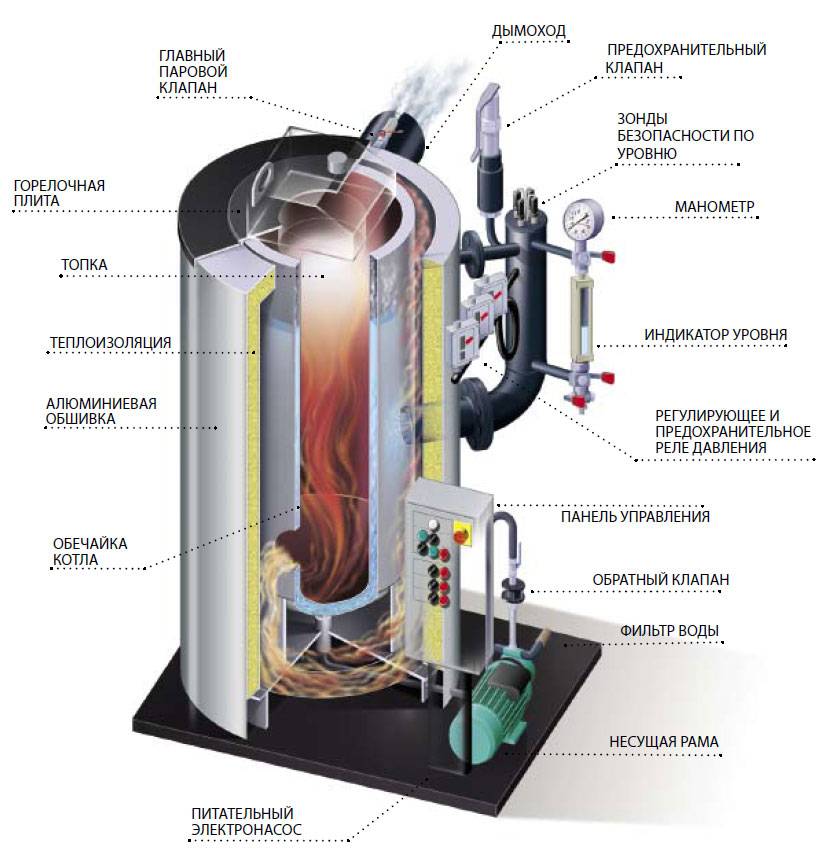

Парогенераторы могут иметь три вида нагрева воды:

Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
ТЭНы. Для нагрева воды используются устройства различной степени мощности.
Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Парогенератор и паровая пушка: «сердце» бани своими руками

Как сделать паровую пушку своими руками?

Что это такое?

Рекомендации по изготовлению

Простейшее устройство

Финская баня
