Особенности устройства и принцип действия печи на отработке

Наиболее незатейливый вариант

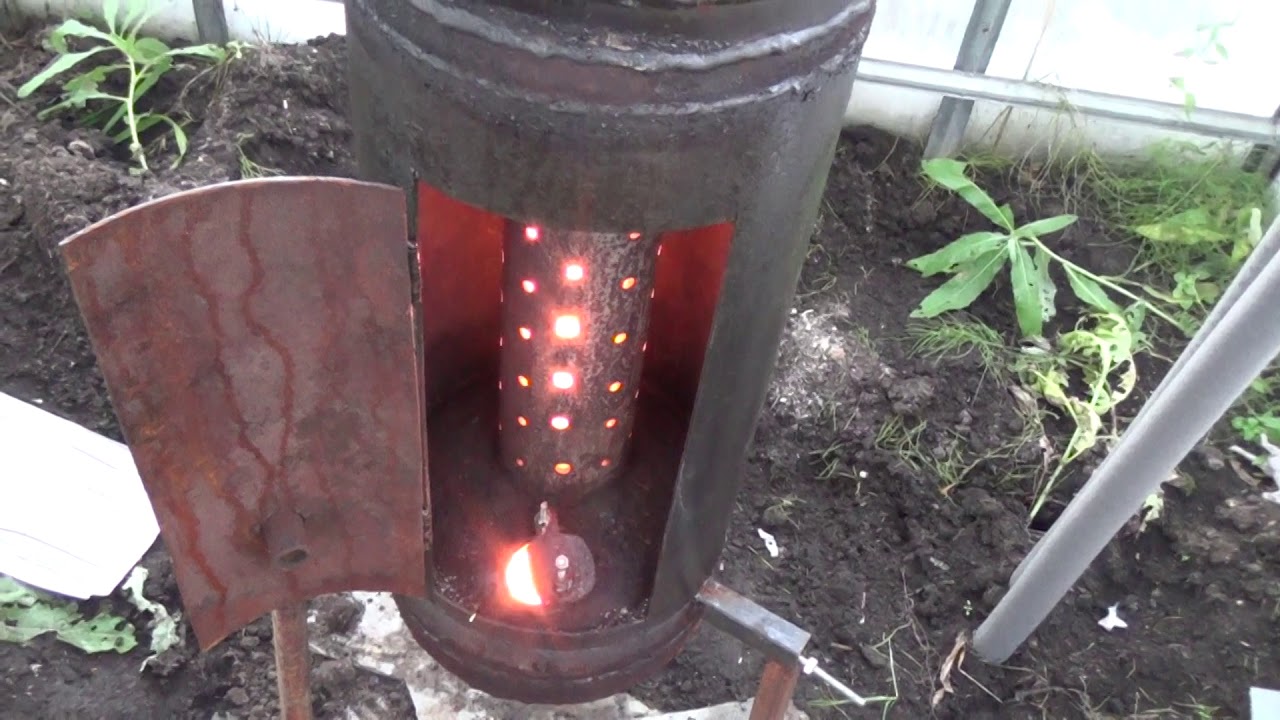

Эта модель обладает простотой в плане производства, ведь баллон являет собой подготовленную тару, её остаётся только доделать, а также имеет высокую прочность сварных швов. Вот пошаговое исполнение:

1. Необходимо отвинтить краник и стравить оставшийся газ из баллона. Он должен постоять открытым 2-3 дня. Хорошо, если ёмкость помыть.
2. Баллон в 1/2 своей удлинённости режется болгаркой. Потребуется верховая доля.
3. С неё сшибается краник. Если его не выйдет отвинтить, то для снятия можно задействовать кувалду.
4. Из листа металла утолщением 3-4 мм режется блин d: сходным сечению баллона.
5. Из трубы d: 10 см режется отрезок удлинением 60-100 см.
6. В нём рядами сверлятся дырки d: 6-8 мм. По площади предполагается 6 дырок, вдоль 8-10 шт. В общем количество дырок – около 50 шт.
7. Труба заваривается к прошлому участку монтажа краника.
8. Сейчас немного в боку на крыше баллона проделывается ещё одна дырка d:25-30 мм, к нему наваривается труба 32 мм, протяжностью 50 мм. На неё монтируется заслон. Через него в середину печки станет вливаться состаренное масло и выполняться поджигание.

Приоткрывая и затворяя заслон получится регулировать процедуру сгорания топлива в середине бака. Эту маленькую печь можно не дорабатывать отсеком дожигания. Хватит вмонтировать хороший наклонный дымоотвод.

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

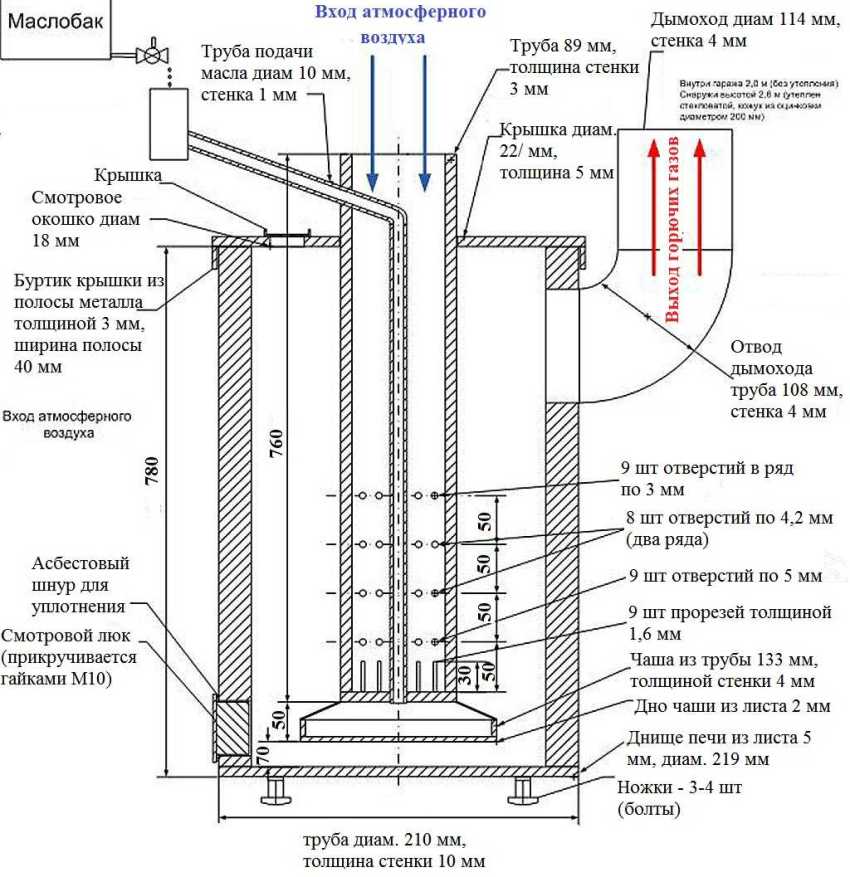

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Розжиг и эксплуатация печи

Для розжига можно использовать бумагу или ветошь, либо легко горючие жидкости. В первом случае масло следует подливать небольшими порциями к очагу горения. Во втором нужно добавить в первую камеру, заполненную маслом на 2/3, небольшое количество (50–70 грамм) растворителя или бензина и поджечь зажигалкой с длинным факелом как можно скорее, не дожидаясь образования взрывоопасных паров.

В эксплуатации масляная печь полностью пожаробезопасна, ее конструкция не допускает образования открытого пламени. Тем не менее, существует опасность выброса масла из камеры в результате перелива или при попадании воды.

Примерно раз в месяц нужно выполнять чистку печи: убирать осадок нагара в емкости с маслом, предварительно обстучав печь молотком. В верхней камере, особенно при наличии теплообменника, сажа скапливается быстрее и плохо оббивается, ее нужно счищать щеткой по металлу. Для удобства обслуживания и чистки рекомендуется делать корпуса камер разъемными. Например, используя крышки с двойным буртиком. Подключение печи к дымоходу и вентилятору также должно быть разъемным.

рмнт.ру, Игорь Максимов

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

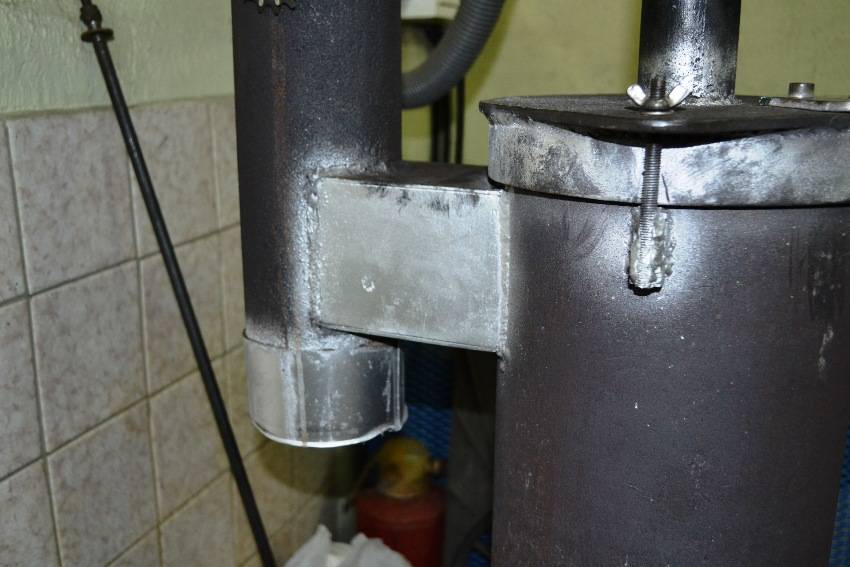

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

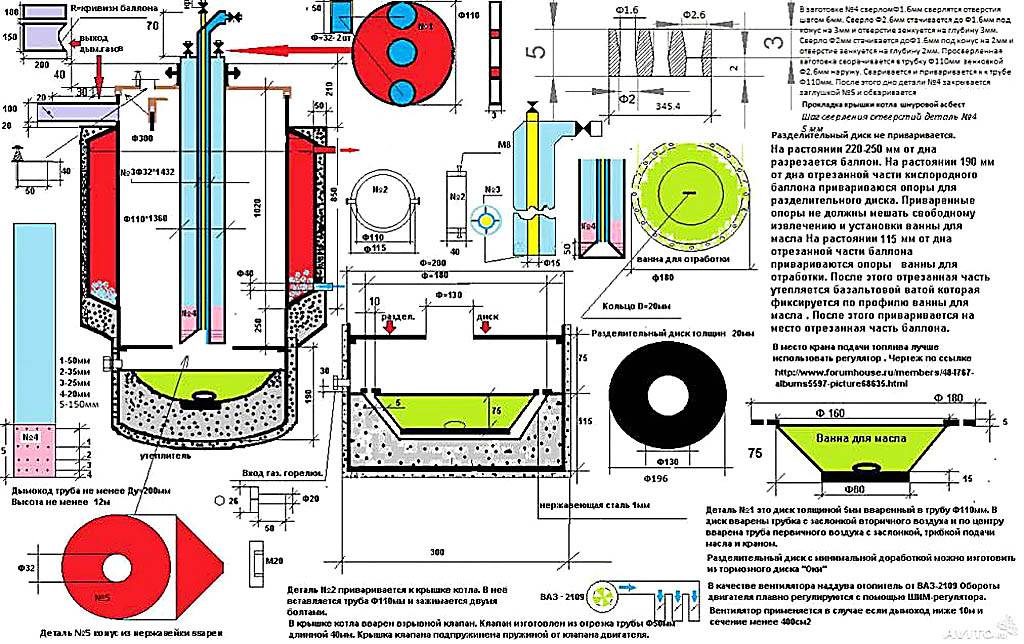

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Обустройство дымохода

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Как сделать печку на отработке своими руками

Перед изготовлением печи баллон необходимо почистить изнутри

Баллон освобождают от конденсата, поласкают водой. Верх баллона срезают по отметке, оставляют для изготовления крышки. Снизу емкости приваривают опору для устойчивости из уголков.

На 10 см от верха сверлят отверстие для выхода дыма, в него помещают отвод-патрубок 40 см, куда приваривают отвесную трубу высотой около четырех метров и выводят ее за пределы помещения.

Металл разрезают по размерам чертежа для сборки кожуха, ящика, камеры дожига. Если отсек догорания имеет сгиб вверху, торец трубы формируют под 45°. Крышку делают из стального листа.

В топливном отделении вырезают два отверстия для выхода паров и заправки масляного топлива. Трубу из топки стыкуют с патрубком отсека догорания. В трубе делают отверстия в три ряда диаметром 8 – 9 мм. Из стали изготавливают заслонку для координации подачи воздуха.

Как сделать буржуйку на отработке своими руками

Для наглядности рассмотрим основные этапы изготовления буржуйки.

1. Формирование камер горения. Для этого подготовленные стальные полосы сгибают в кольцо и фиксируют с помощью струбцин. Сваривают соединение кольца. Струбцины отпускают после остывания сварочного шва.

2. По диаметру колец вырезают круги из листового металла. В кругах проделывают технологические отверстия для соединительной трубы, патрубка дымохода и крышки отверстия загрузки топлива.

3. Подготовленные кольца сваривают с кругами. Тем самым формируют камеры сгорания топлива. Нужно проверять герметичность сварочных швов. Нижнюю камеру сгорания (куда загружается отработка) лучше делать разборной. Это упростит обслуживание печи в случае необходимости её очистки.

4. В верхней камере сгорания оборудуют технологическую перегородку из металла той же толщины что и основная конструкция.

5. Для удобства сборки сначала собирают верхнюю камеру сгорания. Её оборудуют патрубком дымохода и соединительной трубой с просверлёнными отверстиями.

6. К свободному торцу соединительной трубы приваривают нижнюю камеру сгорания.

7. Завершающий этап. К нижней камере сгорания приваривают ножки, предварительно выставив печь по уровню на ровной поверхности. Приваривают поддерживающую планку из уголка. Планка устанавливается между камерами сгорания. Она обеспечивает жёсткость и устойчивость всей конструкции. При желании, буржуйка окрашивается жаростойкой краской.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

• для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
• высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
• частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
• большой расход топлива – его вам понадобится не менее 2 л/час
• теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Варианты усовершенствований

Представленная выше модель – это базовая основа, на которую по желанию мастера можно крепить дополнительные элементы. Например:

• Чтобы повысить КПД печки, в верхней её части можно соорудить теплообменник. Проходя по лабиринтам, горячий воздух нагревает его, а значит и воздух в помещении. Тогда к способу обогрева инфракрасным излучением, добавляется ещё и воздушное.
• Иногда делают рефлектор, состоящий из двух труб. По одной из них принудительно подаётся холодный воздух – из другой будет выходить горячий. Такой вариант хорош тем, что тепло из этой трубы можно отвести в соседнюю комнату.
• Можно «одеть» печь в кирпичную шубу. Разогреваясь, кирпичная кладка держит какое-то время тепло.
• Также в верхней части можно соорудить постоянный бак для воды и использовать печь как бойлер.
• Металлическая трубка и любая ёмкость (даже пластиковая бутылка), подойдёт для изготовления автоподачи масла, по принципу сообщающихся сосудов.

Чем покрасить печь? Чтобы сделать краску, нужно смешать жидкое стекло (500 гр.), алюминиевую пудру (200 гр.) и мел (20 гр.). Всё перемешать. Готово!

Топливо и технические характеристики отопительных агрегатов на отработанном масле

Печь данного типа, иначе называемая чудо-печью на отработке,  предназначена для использования в пожаробезопасных помещениях. Топливом для них могут служить моторные масла или масла, близкие по своем составу к моторным – трансмиссионное, трансформаторное, индустриальное, керосин, мазут, допускается применение дизтоплива.

Если в качестве топлива применяется моторное масло марки МГ-10, то работе отопительного агрегата характерны следующие показатели:

• Максимальный расход топлива равен примерно 2 л/час, а средний – 0,5 л/час.
• Коэффициент полезного действия таких печей равен примерно 75%.
• Масса печи составляет примерно 30 кг.
• Расстояние от уровня земли до верхней отметки дымоходной трубы должно составлять не менее 4 м.

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Как выбрать баллон

Баллон для бытового газа емкостью 5 литров слишком мал, для того чтобы обогреть помещение. Да и топливо в него поместится только в виде брикетов или щепок. Баллон в 12 литров позволит развивать тепловую мощность до 3 КВТ. Такой печкой можно согреть небольшую сторожку или палатку. Газовые баллоны в 27 литров дают до 7 квт, можно говорить об отоплении маленького садового домика, теплицы или гаража. И, наконец, король бытовых газовых баллонов- 50- литровый гигант. Это оптимальный вариант для создания своими руками буржуйки, годной для отопления дачного дома. 40-лтитровые промышленные газовые баллоны имеют слишком маленький диаметр и толстые стенки. Их лучше разрезать и укоротить. Толстые стенки будут дольше прогреваться и дольше держать тепло. Прослужит такая печка также существенно дольше.

Где применять и как доработать

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Зато их широко применяют для прогрева технических и производственных площадей. Автомобилисты именно их используют в гаражах, огородники – в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.

Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Горелка или печь?

Самодельная капельная печь на отработке

Проблема утилизации отработанного моторного, трансмиссионного и гидравлического масла (отработки) в мировом масштабе еще далека от решения. Один из способов использовать отработку – сжечь ее, получив даровое тепло. Однако отработка – энергоемкое, но грязное и нестабильное по свойствам топливо. В горелках, позволяющих сжигать отработку полностью, применяется наддув, очистка, обезвоживание и подогрев топлива, что делает их энергозависимыми, технически сложными и требующими квалифицированного обслуживания. Мастера-любители уже довольно долго делают печи на отработке с безнапорными горелками: в них масло тихо горит непосредственно в расходном баке, испаряясь, а пары поступают в камеру сгорания (дожигатель), где смешиваются с вторичным воздухом и сгорают. За годы эксплуатации печи на отработке с безнапорными горелками показали себя достаточно экономичными, но еще более опасными; доходит до взрывов. Капельная печь правильной конструкции пожаробезопасна: свидетельства тому прошедшие соотв. сертификацию промышленные образцы; только из отечественных на рынке присутствуют ЖАР-25 стандарт/автомат, полуавтоматические НТ 602-605, НТ 612, ВН-Ж-90-П/Н, Тепламос Т-603 (Теплон) и др. Вместе с тем капельная печь конструктивно проста и может быть выполнена полностью энергонезависимой. Поэтому умельцы сейчас занялись капельными печами весьма плотно и создают конструкции порой весьма замысловатые (см. рис. справа). Однако хорошую капельную печь возможно сделать гораздо проще, а по эффективности сжигания неочищенной обводненной отработки она может вплотную подойти к такому хитрому устройству, как горелка Бабингтона.

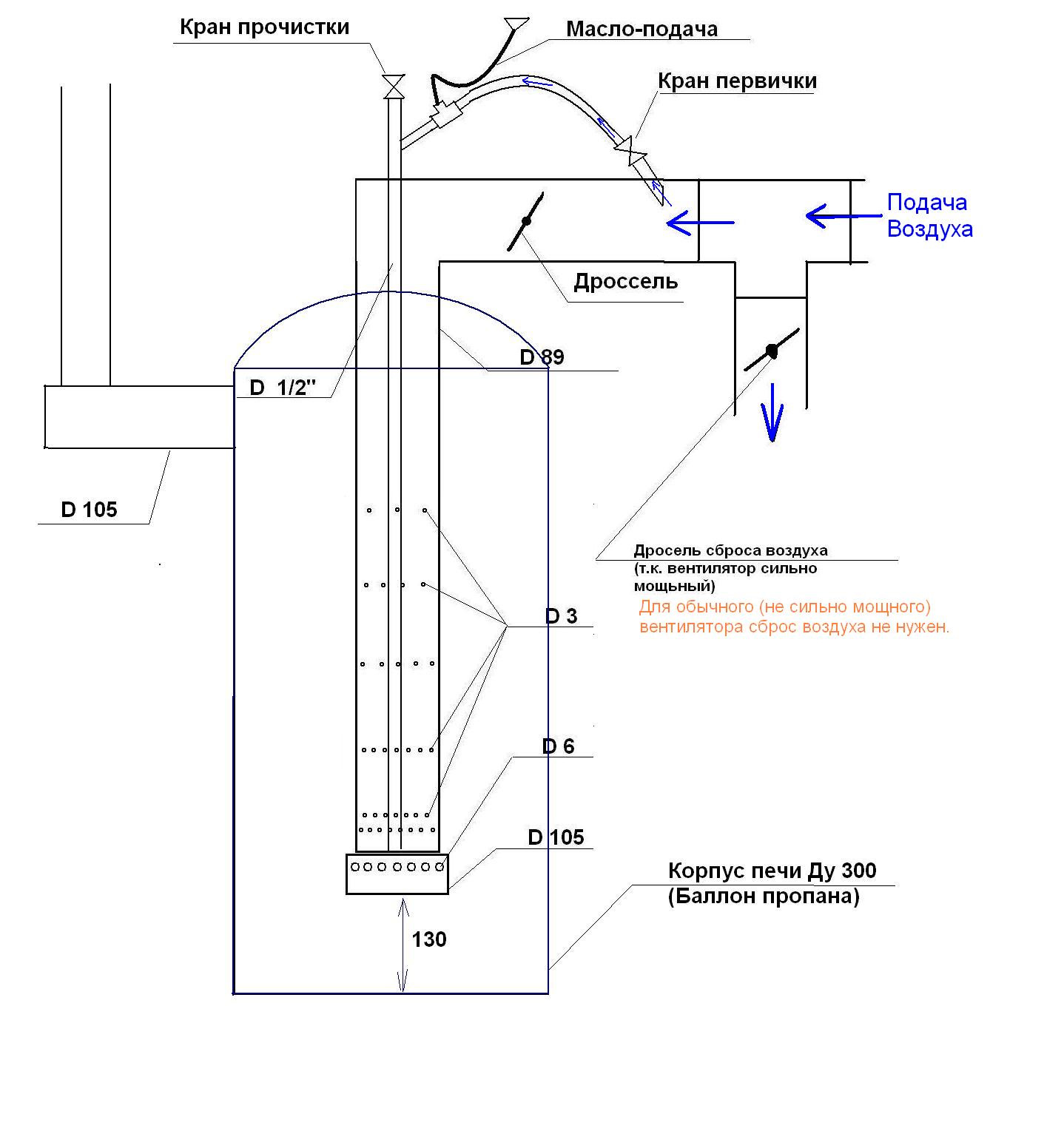

Зачем нужен наддув

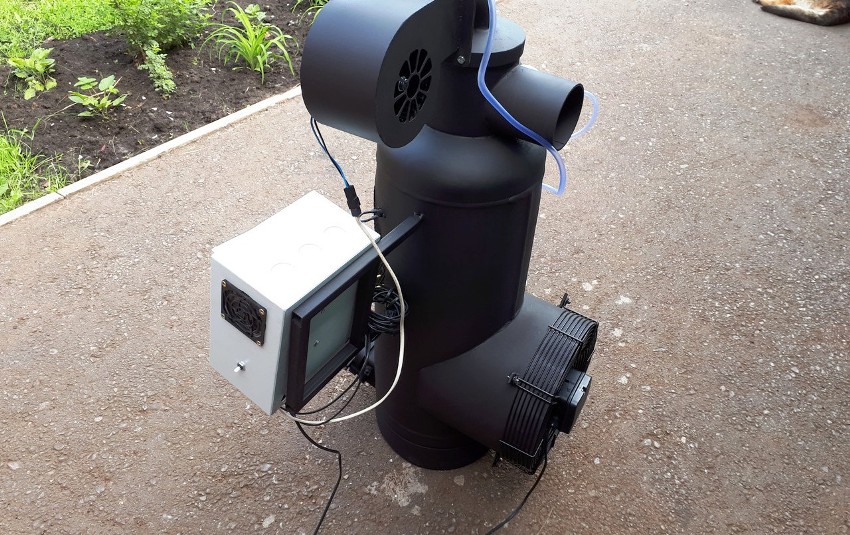

Для повышения эффективности работы печи применяют воздушные вентиляторы двух типов: наддува и внешнего обдува. Последний вариант уместен, если печью отапливается внушительное по площади помещение и рассчитывать на естественную конвекцию воздуха не приходится. Обычный вентилятор в таком случае помогает корпусу эффективнее отдавать тепло, воздушный поток направляют на место наибольшего накала.

Внутренний обдув предназначен для обогащения верхней камеры кислородом, что способствует боле глубокому распаду частиц топлива, а также его более длительному горению. С применением принудительного наддува появляется так называемое «синее пламя», свидетельствующее о бездымном процессе горения.

Нагнетание воздуха выполняется обычным канальным вентилятором производительностью от 250 м3 в час. Обычно его располагают на полу рядом с печью и подключают к верхней камере жестким воздуховодом диаметром 100 или 110 мм. Для присоединения воздуховода в верхнюю камеру врезают отрезок трубы нужного диаметра, в который вставляется заслонка для регулирования воздушного потока. Чтобы избежать появления контртяги, сразу после вентилятора рекомендуется установить чувствительный обратный клапан.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

14.10.2018 19:52 2018-10-14T16:52:19.000Z

Описание:

БЕЗОПАСНАЯ ПЕЧЬ НА ОТРАБОТКЕ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ НА ОТРАБОТКЕ. ПЕЧЬ НА ОТРАБОТАННОМ МАСЛЕ. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА. ПЕЧЬ ИЗ ГАЗОВОГО БАЛЛОНА НА ОТРАБОТКЕ. ОТОПЛЕНИЕ ОТРАБОТКОЙ

#БЕЗОПАСНАЯ_ПЕЧЬ_НА_ОТРАБОТКЕ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_НА_ОТРАБОТКЕ.#ПЕЧЬ_НА_ОТРАБОТАННОМ_МАСЛЕ. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА. #ПЕЧЬ_ИЗ_ГАЗОВОГО_БАЛЛОНА_НА_ОТРАБОТКЕ.#ОТОПЛЕНИЕ_ОТРАБОТКОЙ #ЧЕРТЕЖ_ПЕЧИ_НА_ОТРАБОТКЕ #ПЕЧЬ_НА_ОТРАБОТКЕ_КАПЕЛЬНОГО_ТИПА #ПЕЧЬ_НА_ОТРАБОТКЕ_СВОИМИ_РУКАМИ

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м 2 . В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка

Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

1. Газовый баллон на 50 литров
2. Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
3. Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
4. Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
5. Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
6. Чаша испаритель, можно использовать автомобильный тормозной диск.
7. Соединительная муфта.
8. Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
9. Вентиль, регулирующий подачу топлива — обычный сантехнический шаровой кран.
10. Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
11. Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
12. Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
13. Канальный вентилятор.
