Как сделать принудительную вентиляцию в ванной комнате своими руками, схема

ВЫБОР ВЫТЯЖНОГО ВЕНТИЛЯТОРА ДЛЯ ВАННОЙ КОМНАТЫ

Чтобы правильно выбрать вентилятор для ванной, необходимо знать и учитывать их основные характеристики, к которым относятся:

1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час. Чтобы правильно рассчитать необходимую производительность вентилятора для ванной достаточно свободный объем помещения (в м.куб.) умножить на 10. Чаще всего стандартная производительность для таких вентиляторов 95-100 м.куб/ч.

2. Уровень шумаУровень шума, который исходит от вентилятора во время его работы очень важная характеристика

Настоятельно рекомендую обратить особое внимание на этот параметр при выборе. Производители, чаще всего, выпускают универсальные приборы, основные технические характеристики которых подходят для большинства случаев использования в стандартной квартире

Но при этом уровень шума, создаваемый вентиляторами, может серьезно различаться, а это основной показатель, от которого зависит ваш комфорт, в процессе эксплуатации.Отвратительный шум работающего вытяжного вентилятора, зачастую, сильно раздражает слух и оставляет неприятные ощущения от посещения ванной комнаты, хочется поскорее покинуть её.Лучше выбрать вентилятор с уровнем шума 26 ДБ (децибел) или меньше. Помните, каждые 3 ДБ разницы в показателях шумности, примерно, равняется увеличению интенсивности шума в ДВА раза!

3. Безопасность

Вытяжной вентилятор, как и любое электрооборудование, соответствует определенной степени защиты. Подробнее о степени защиты, мы уже писали в статье «Параметры, а также основные характеристики электрооборудования». Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.4. Потребляемая мощностьПотребляемая электрическая мощность вентилятора, измеряется в Ваттах. От этой характеристики зависят: выбор материалов (типа кабеля, сечения и т.п.), способ подключения и некоторые другие параметры электропроводки. Чаще всего, бытовые вытяжные вентилятора для ванных неприхотливы и отличаются сравнительно низким энергопотреблением, не требуют каких-то особых, необычных решений.5. Габаритные размеры

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных типоразмеров. Для правильного выбора необходимо знать размер вашего вентиляционного отверстия в ванной комнате, куда предполагается установка вентилятора. Кроме этих, есть еще характеристики, вроде частоты и скорости вращения лопастей, массы вентилятора, полного создаваемого давления и т.п., но они не столь важны и при выборе достаточно руководствоваться списком параметров, представленном нами выше.

Так же неплохо разбираться в основных типах и разновидностях вытяжных вентиляторов для ванных.

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Как сделать хорошую вентиляцию в ванной комнате и туалетесовмещенного санузла это значение увеличивается вдвое – до 50 м3.

Еще сравнительно недавно вентиляции не уделяли такого пристального внимания и даже в многоэтажках, построенных в советское время, вполне можно было обойтись имеющимися вентиляционными каналами, максимум – установить на кухне над плитой вытяжку. Но буквально за минувшее десятилетие ситуация изменилась кардинально:

Проведен комплекс мероприятий по повышению энергоэффективности (утепление дверей, стен и чердаков, металлопластиковые окна), который снизил уровень естественной вентиляции (воздух, поступающий/убывающий через щели в окнах, неплотно закрытые двери, «дышащие» стены) до минимума. Дома и квартиры превратились в своеобразный термос – воздух как не поступает, так и не убывает.

Ванная комната (от 8 до 16 м2)	6 – 10	90 – 300
Туалетная комната (от 2 до 8 м2)	6 – 8	90 – 190
Кухня (от 8 до 18 м2)	6 – 12	100 – 320
Погреб (от 4 до 8 м2)	6 – 8	90 – 190
Гостиные и спальни (от 15 до 25 м2)	4 – 8	90 – 300

Варианты монтажа вытяжного вентилятора

Современные двери и окна, сохраняя тепло, делают невозможным какой-либо естественный воздухообмен

Строительные материалы, химические средства и бытовая техника – все то, без чего сегодня тяжело представить наш быт, – все в разной мере являются источником веществ, которые, накапливаясь в достаточной концентрации, могут представлять большую опасность для здоровья человека.

Многолетнее отсутствие плановых ремонтов привело к захламлению и загрязнению вентиляционных каналов

Кроме того, самостоятельно проводя ремонт, жильцы часто недооценивают важность вентиляции. Простой пример – в типовых девятиэтажках в трехкомнатной квартире санузел раздельный, но в стене между туалетом и ванной есть небольшая щель, через которую насыщенный водяным паром воздух попадал в туалет, откуда выводился наружу через вентиляционную шахту. Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель

В результате – ванная превращается в каменный мешок с повышенной влажностью

Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель. В результате – ванная превращается в каменный мешок с повышенной влажностью.

Проведение теста позволит быстро узнать о состоянии вентиляции в ванной комнате и туалете

14

Стремясь создать атмосферу полной приватности (что, в принципе, вполне оправдано для таких помещений, как туалет и ванная), жильцы устанавливают на них двери, закрывающиеся максимально плотно. В результате даже в помещении, имеющем вентиляционный отвод, движение воздушных масс становится минимальным, комната превращается в своего рода «душегубку».

Последствия, к которым приводит нарушение вентиляции, весьма негативны – как для человека, так и для конструкции дома и расположенных в нем вещей:

Факт! Увеличенная концентрация в воздухе углекислого газа, что вызывает кислородное голодание, провоцирует головные боли, снижение работоспособности, сонливость, общую слабость.

Бытовой вытяжной вентилятор Electrolux со встроенным датчиком влажности

CATA EXHAUST FAN – E 100 GTH – модель с монитором, где отображается температура и уровень влажности

Кроме того это провоцирует:

1. Накапливание неприятных запахов.

1. Резкий рост влажности воздуха, что приводит к образованию конденсата на трубах, стенах и предметах мебели. Это может стать причиной образования ржавчины на трубах, разрушаются отделочные материалы (например, набухают и расслаиваются обои, происходит гниение дерева и т. д.), нарушается прочность несущих конструкций.

1. Высокую влажность – причина появления грибков, плесени и болезнетворных бактерий.

Накапливаются вредные испарения лаков, красок, строительных материалов и мебели.

Особенности – для чего нужна вентиляция

Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма

Это в большей мере важно для ванных

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

1. Снимают лицевую крышку.
2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
4. Фиксируют на поверхности стены или потолка.
5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
7. Последний этап – проверка, правильно ли работает вентиляция.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет.  В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

А есть и вовсе оригинальные способы установки.

Как сделать вентиляцию в ванной своими руками

В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.

Естественная

Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.

Принудительная

В то же проделанное отверстие в стене вместо клапана надо установить вентилятор.

• Если это настенная модель, то в стену надо вставить пластиковую трубу, которую с внешней стороны закрывают решеткой.
• Если это канальный вариант, то сам прибор устанавливается в стену и закрывается с двух сторон решетками.

Самое сложное в этом деле – сделать сквозное отверстие, для чего потребуется перфоратор и алмазная коронка требуемого диаметра. Установить же и закрепить вентилятор просто. Настенный крепится к стене четырьмя саморезами на пластмассовые дюбеля, канальный просто вставляется в отверстие без всяких крепежей. При необходимости зазор между прибором и стеной заполняется монтажной пеной.

Установка клапана приточной вентиляции

Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.

Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.

Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме

Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:

• обычная дрель;
• коронка диаметром 133 мм с центровочным сверлом;
• стамеска;
• молоток;
• пакля или монтажная пена;
• ножовка по металлу;
• отвертка;
• саморезы;
• шуруповерт.

В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.

В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.

Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.

Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков

В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.

Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.

Типы систем вентиляции

Естественной вентиляции в ванной и туалете мало для эффективного удаления пара

Совместный санузел требует хорошего проветривания, так как в нем сосредотачиваются испарения от горячей воды и запахи, связанные с пользованием унитазом. Даже для туалета небольшой площади и объема потребуется обеспечить воздухообмен на уровне 25-30 м³/ч. К выбору конструкции для обеспечения данного процесса следует подходить с учетом особенностей планировки жилья. Существует несколько разновидностей вентиляционных систем для туалетов и ванных.

Естественная

Обычно устанавливается в многоэтажных домах и охватывает все квартиры, подключенные к одной общей шахте. Кроме шахты в конструкцию входит общий коллектор на чердаке. Предназначен для сбора загрязненного воздуха и вывода его на улицу. В квартирах имеются каналы и отверстия, соединяющие комнаты с вертикальными вытяжными проемами. Приток воздуха обеспечивается через щели, замочные скважины, приоткрытые окна и специально изготовленные отверстия.

Принцип действия естественной вентиляции основан на движении масс между областями с высокими и низкими давлениями. Такой эффект наблюдается в многоквартирных домах, когда разница в этих показателях составляет несколько десятков мм. р.с. Возникает достаточно сильная тяга, которая способствует тому, что шахта буквально засасывает загрязненный воздух из квартир. Однако есть у таких конструкций один существенный недостаток. Заключается он в том, что в тихую пасмурную погоду тяга может полностью пропасть и даже сменить направление. В таких случаях наблюдается перетекание запахов из квартиры в квартиру.

Принудительная

Приток воздуха может осуществляться через отверстия в двери или щель над порогом

Подобные конструкции предполагают создание двухходовой конструкции, где через одну воздух подается в помещении, а через другую удаляется.

Принудительные вентиляции подразделяются на такие категории:

• Приточные. Подразумевают установку нагнетательного устройства в нижней части здания. Для адаптации атмосферы под температуру помещений могут использоваться фильтры, нагреватели и охладители.
• Вытяжные. В данных конструкциях вентиляторы монтируются в коллекторе, а удаление загрязнений осуществляется за счет механического создания в верхней части здания области пониженного давления.
• Комбинированные. Вентиляторы монтируются сверху и снизу, за счет чего обеспечивается мощная и стабильная циркуляция воздуха по всем уровням дома.

Критерии выбора вентиляционного оборудования

При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:

Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность

На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.

Дополнительный функционал

Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:

Вытяжные вентиляторы могут иметь различную
конструкцию и дизайн,
кроме того, они различаются по мощности.

1. Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
2. Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
3. Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
4. Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

• Максимальная скорость потока не должна превышать 0,3 м/сек.
• Относительная влажность допустима до 65%.
• Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
• Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
• Проверка работоспособности вентиляции и устранение неполадок.
• Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

1. Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
2. Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

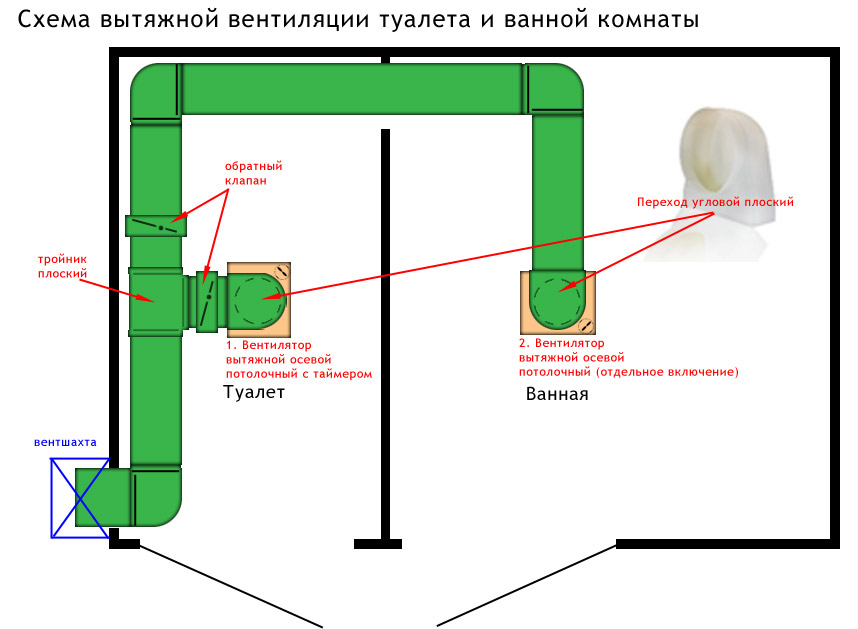

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

https://youtube.com/watch?v=mz3NcHFO3to

Естественная вентиляция

Жильцам старых многоквартирных домов не повезло: отдельная приточная система отсутствует, вытяжка часто не справляется с конденсатом в уборной, ванной. В «хрущевках» и панельных многоэтажках 70 – 80-х каждая квартира имеет индивидуальные вентканалы в конструктивах. Разгонные воздуховоды кирпичных, монолитных высоток присоединяются к шахте, выходящей на крышу. Во всех случаях самостоятельные переделки невозможны.

Какие мероприятия по плечу собственнику на пути к свежести? Начинают с простого, но чрезвычайно важного:

Периодически самостоятельно проверяют тягу. Альбомный лист должен прилипать к решетке воздуховода, а пламя спички отклоняться к отверстию.

Проверка тяги зажженной спичкой.

Обращаются в управляющую организацию ЖКХ при отрицательном результате личной проверки. Структура выступает заказчиком проверок, очистки, ремонта дымоходов, вентканалов лицензированными подрядчиками. Специалисты замеряют анемометром скорость потока у вытяжки, проверяют вертикальные каналы на проходимость стальным шаром установленного диаметра. Определяют соответствие обследуемых элементов проекту, действующим нормам, по итогам составляют акт с заключением о допуске к эксплуатации.

Инструментальный контроль цифровым анемометром.

Анализируют организацию воздухообмена уборной, планируют мероприятия по интенсификации. СНиП 31-01-2003 устанавливает количество удаляемого воздуха (L) из туалета и ванной – 25 м³/ч, при совмещенном санузле норма идентичная (удваивалась по отмененному СНиП 2.08.01-89*). Удаленный объем компенсируется поступлением через зазоры между дверью и порогом, полотном и коробкой. Современные двери плотно пригнаны по контуру, поэтому необходимо отверстие внизу полотна, оснащенное решеткой или клапаном.

Таблица 9.1 СНиП 31-01-2003

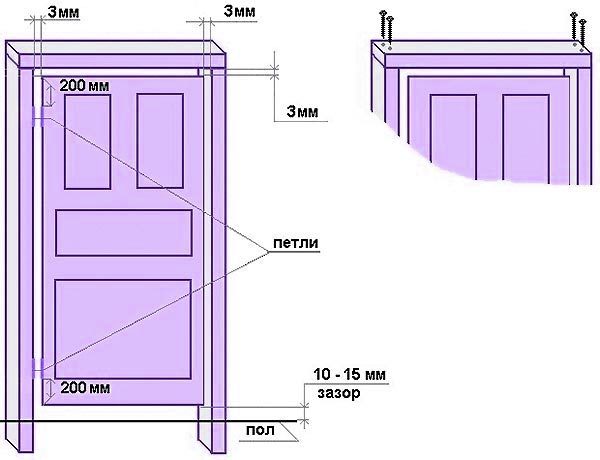

Подбирают, монтируют дверную приточную решетку, либо оставляют зазор под дверью при установке: 1-1,5 см.

Выпускают встраиваемые прямоугольные, круглые решетки с V-образными ламелями, направляющими поток. Регулируемые модификации целесообразны для принудительных схем.

Для подбора рассчитывают площадь живого сечения приточного проема (F, м²), исходя из допустимой скорости потока (υ, м/с).

F = L/(3600υ)        (1)

,где L = 25 м³/ч – воздухообмен душевой (см. табл. 9.1);

υ = 0,5 м/с – по нормативу.

Задав один размер прямоугольной решетки (a), определяют второй (b):

b = F/а   (2)

Для круглых моделей диаметр (d) находят:

d=√4F/πn (3)

,где n – число встраиваемых решеток.

Пример

Найти размеры приточной прямоугольной решетки двери стандартной ванной.

Расчет.

1. Вычисляем площадь живого сечения: F = 25/(3600×0,5) = 0,014 м².
2. Принимаем высоту a = 80 мм (0,08 м).
3. Находим ширину: b = 0,014/0,08 = 0,175 м (175 мм).

Подходят модели: «ВЕНТС» МВ 440/2, «РОВЕН» РП 150×300.

Улучшают общую вентиляцию квартиры. Воздухопроницаемость оконных блоков из ПВХ со стеклопакетами – не более 3,5 м³/ч на квадратный метр (ГОСТ 30674-99). Не обеспечивается минимальный расход наружного воздуха на человека по СНиП 41-01-2003, поэтому не удовлетворяются требования к приточной вентиляции ванной. Исправляет положение выбор окон с микропроветриванием, монтаж стеновых клапанов, увеличивающих приток в квартиру.

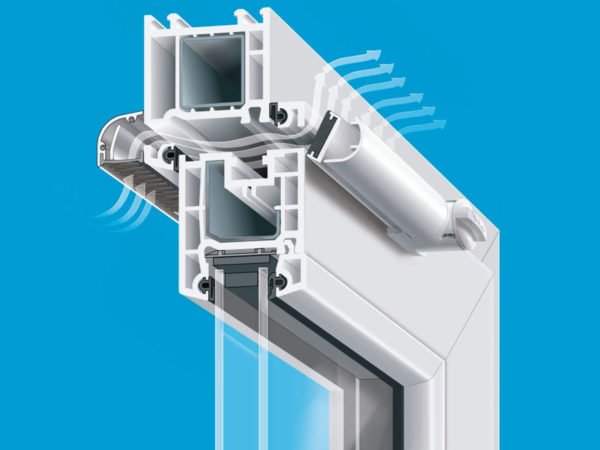

Выдержка СНиП 41-01-2003Окно с функцией микропроветривания

Дополнительные шаги в своем доме

Владельцу частного коттеджа проще добиться устойчивой работы системы. Необходимо правильно рассчитать сечения участков воздуховодов по формулам (1), (2), скорость потока принимают:

• 0,5 – 1,0 м/с – вытяжные жалюзийные решетки;
• 1,0 – 1,5 м/с – горизонтальные, вертикальные участки труб;
• 1,5 – 2,0 м/с – вентшахты.

Потери давления на местные сопротивления, подсосы, загрязнения стенок учитывают, принимая запас по площади (до 30%). Минимизируют протяженность трассы, количество поворотов, сужений. Длина, суммарное сопротивление отдельных веток по возможности должны быть близкими.

Интенсифицируют циркуляцию:

• Подключают блок уборная – ванная к независимому от остальных вентиляционному выпуску.
• Оснащают выпуски дефлекторами. Хорошие результаты показывают модели ЦАГИ, ДС, ASTATO.

Дефлектор ЦАГИ

Изготовление своими руками:

Повышают надежность:

• Предотвращают обратную тягу посредством обратных клапанов.
• Зимой не допускают обмерзания оголовков, снижающего пропускную способность.

Монтаж обратного клапана на индивидуальный канал:

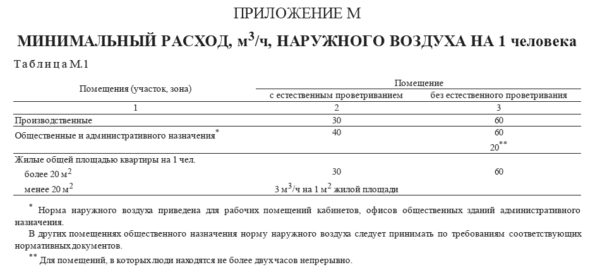

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

Кухня

Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час

С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.
