Точилка для ножей своими руками: как сделать эффективное приспособление

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Почему так важен угол заточки

Угол режущего клина (расстояние между гранями лезвия) – важная характеристика любого ножа. Он задается при производстве, зависит от того, какую функцию выполняет режущий инструмент и варьируется от 55º (мачете) до 10º (скальпель).

• для колки и резки твердых материалов – расщепления кости, рубки бамбука, раскалывания кокоса – нужен прочный резак с углом между гранями лезвий 45-55º;
• ножи для отделения мяса от кости и разрезания волокон с жилами затачивают под углом 40º;
• для лезвия, сходного по функционалу с топором (им можно колоть дрова, рубить мясо, резать солому), характерен угол 35-40º;
• универсальные ножи (охотничьи или рыболова) точат под углом 30-35º;
• для стандартных кухонных работ (порезать хлеб, овощи, сыр) подойдет угол 25-30º;
• для резки филе инструмент затачивают под углом 10-15º;
• для лезвия опасной бритвы и скальпеля предусмотрен угол в 8-12º.

Чтобы нож правильно работал и долго служил, важно заточить его под нужным углом

Как правильно заточить нож

Для качественной заточки станка нужен опыт и определённые знания. Начнём с азов.

Оптимальные углы заточки и степень остроты для кухонных ножей

Ни для кого не секрет, что существует масса ножей для разных материалов. У хорошей хозяйки есть свой нож для овощей и мяса. Рассмотрим правильные углы заточки разных инструментов.

Тип инструмента	Угол заточки
Бритва и медицинский скальпель	10-50°
Профессиональные для шеф-поваров	20-25°
Универсальные	25-30°
Для сложных работ	25-30°
Столовые кухонные приборы	55-60°
Для филе	15-20°
Домашние универсальные	30-35°
Обвалочные и разделочные	25-30°
Профессиональные для рыбы	25°
Профессиональные для овощей	35°
Охотничьи и «швейцарские» (острые)	30-35°
Охотничьи и «швейцарские», устойчивые к затуплению	40-45°

В целом острота клинка зависит от формы лезвия. А она, в свою очередь, должна соотноситься с определёнными чёткими соответствиями соотношений между клинком и лезвием.

К примеру, прочное лезвие будет представлять собой форму трапеции, а самое острое – равнобедренный треугольник

Как наточить нож в домашних условиях бруском

Процесс − это несложный, но довольно кропотливый. Без опыта заточки пробовать данный процесс бессмысленно. Обычно мастера используют два точильных бруска с разной абразивной плотностью – с крупным зерном и мелким.

Следующий шаг – выбор угла заточки. Здесь мы ориентируемся на таблицу выше и берём диапазон от и до. Не забывайте, чем меньше угол заточки, тем быстрее нож затупится. Для новичка будет сложно выдержать одинаковый угол

Для того чтобы успешнее пройти этот этап, важно держать нож обеими руками

Чтобы выдержать правильный угол, новичкам можно посоветовать сточить из дерева специальный клинок, угол которого соответствовал бы необходимому углу заточки. Аккуратно положите лезвие на этот клинок, спустите угол его к точильной поверхности и начинайте работу.

Начинаем работу на крупно-зернистом бруске, а потом, когда наступает этап шлифования кромки, – мелким абразивом

Как в домашних условиях заточить нож мусатом

Заточка проходит на весу. Клинок проводят по всей длине инструмента, обычно хватает нескольких таких «проездок».

Процесс заточки мусатом достаточно прост. Инструмент располагают в одной руке, нож – в другой

Для того чтобы клинок не соскальзывал, мусат оснащён специальным стопором или гардой, которая не позволяет лезвию поранить руку.

Как правильно точить нож на электрическом точильном станке

Процесс заточки практически не отличается от заточки ручным способом. С той лишь разницей, что в этом случае смачивается не клинок, а сам точильный диск. Обычно это происходит автоматически как в станках, о которых мы говорили выше.

Типичные ошибки при заточке ножей своими руками

Всем известно, что лучше предотвратить ошибки, чем их потом исправлять. Именно поэтому редакция HouseChief.ru подготовила перечень самых часто встречающихся промахов новичков во время заточки ножей:

1. Неправильно выдержанный уровень угла заточки.
2. Переточка лезвия. Возникает при излишнем давлении на точило лезвием, из-за чего оно может повредиться или даже треснуть.
3. Заточка неподготовленного инструмента или изношенный точильный диск.
4. Использование мусата на всех этапах работ. Как мы помним, мусат используется для доводки режущей кромки.
5. Использование абразива мелкой зернистости.

Все эти тонкости важно учитывать уже на этапе организации работ. О том, как правильно наточить нож бруском, смотрите в этом видео

Watch this video on YouTube

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

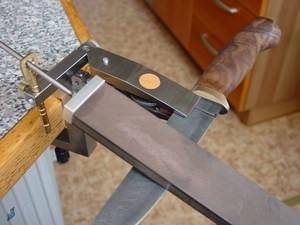

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

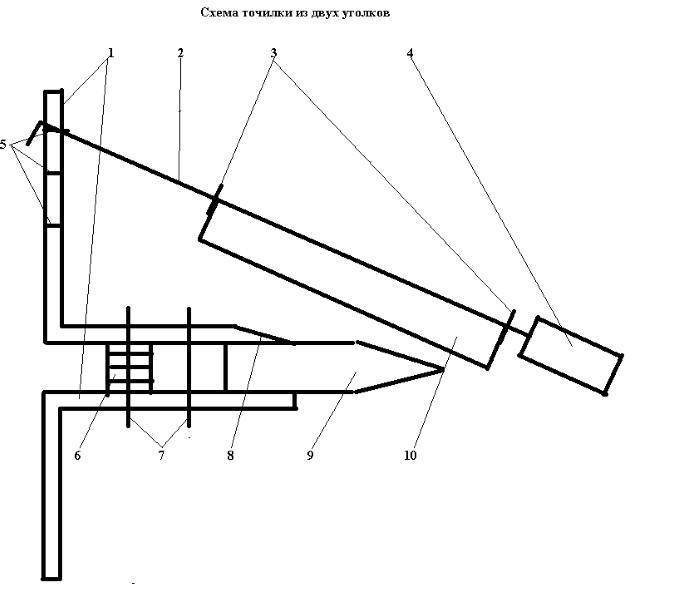

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

   При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.

Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Основные правила заточки ножа

У этого процесса имеются свои тонкости, которые нужно обязательно соблюдать:

• Обязательно нужно соблюдать угол заточки. Он должен быть примерно в диапазоне двадцати-двадцати пяти градусов.
• Начинать шлифовку ножа следует с наиболее тупой его части, а кромку можно разукрасить, чтобы не выходить за ее пределы во время процедуры.
• Лезвие рекомендуется располагать на девяносто градусов по направлению к камню для заточки.

При заточке постарайтесь соблюдать три этих пункта, дабы избежать нежелательных проблем и не рисковать здоровьем конструкции. В противном же случае нож может начать быстро тупиться, а точилка просто сломается.

В итоге Ваши финансы или Ваше время будут выброшены на ветер, а это вряд ли кого-то порадует. Именно поэтому надо запомнить эти правила и забывать о них.

Типичные ошибки при ручной заточке ножей

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка — недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло — оно даст возможность контролировать правильное проведение процесса.
Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой — мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.
Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.
На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.
Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

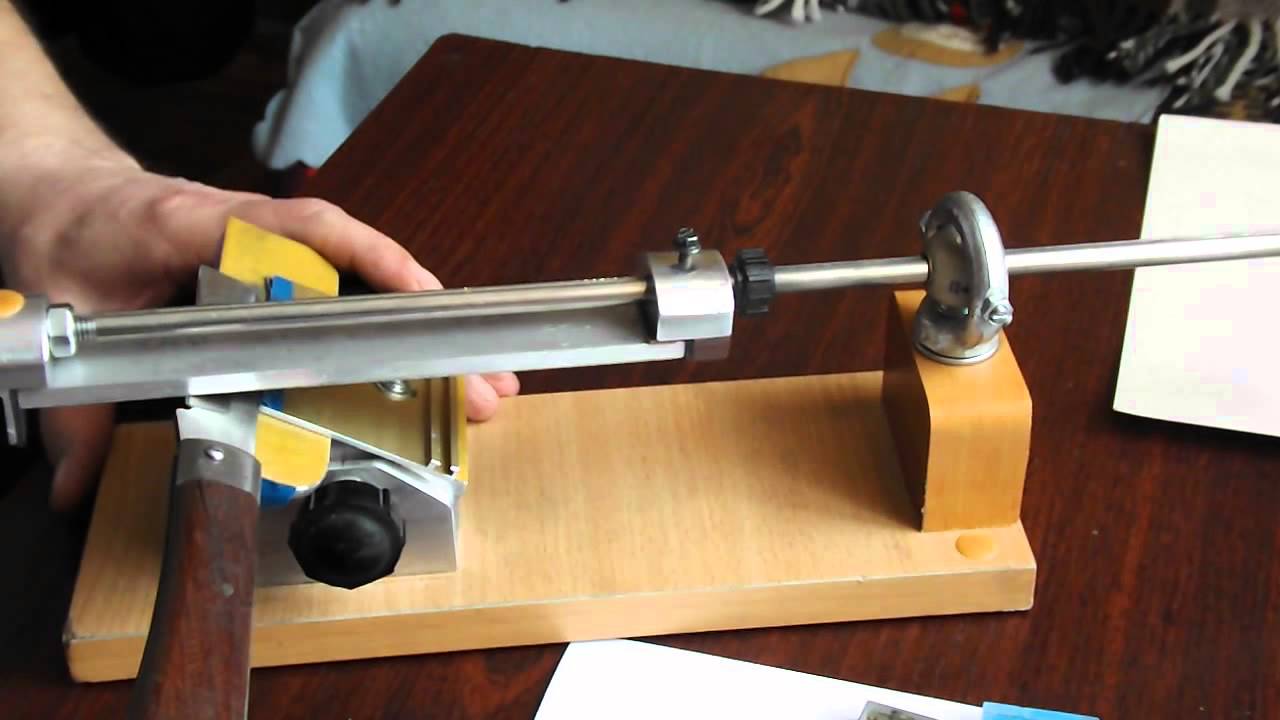

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

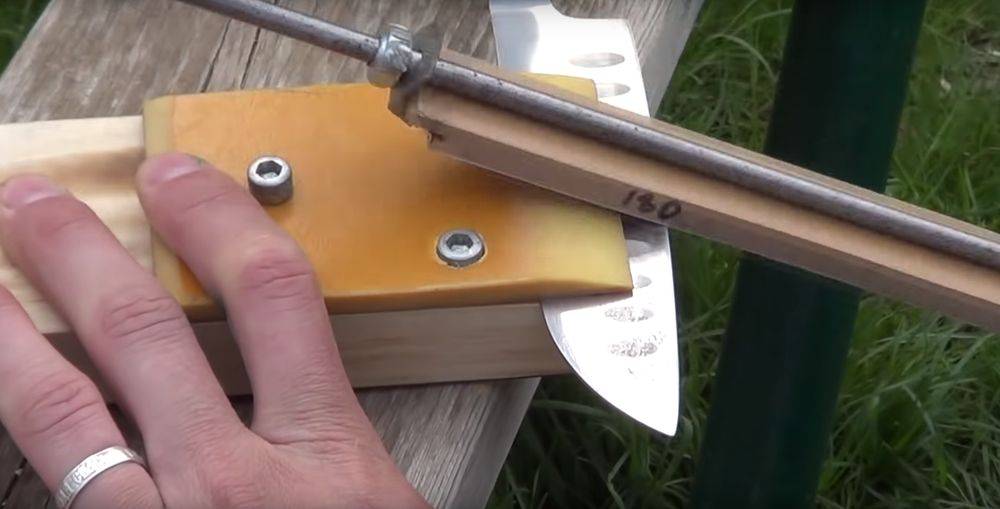

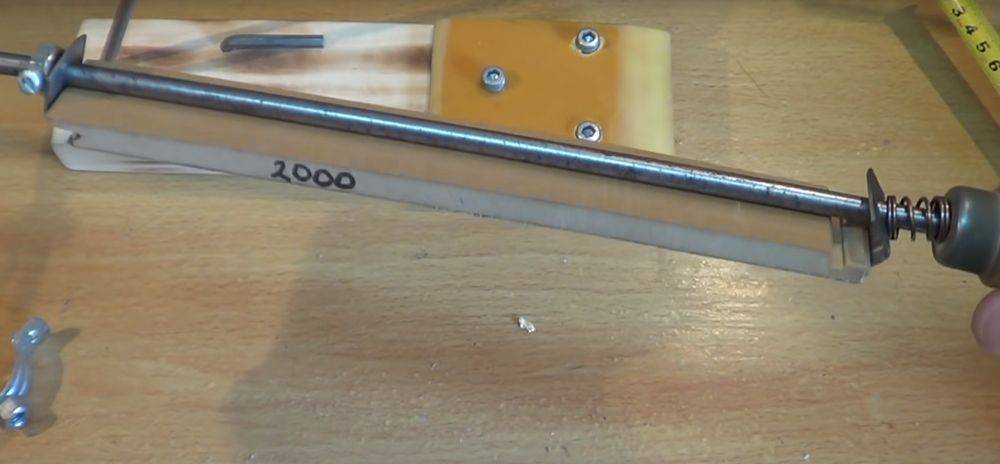

Точилка в сборе

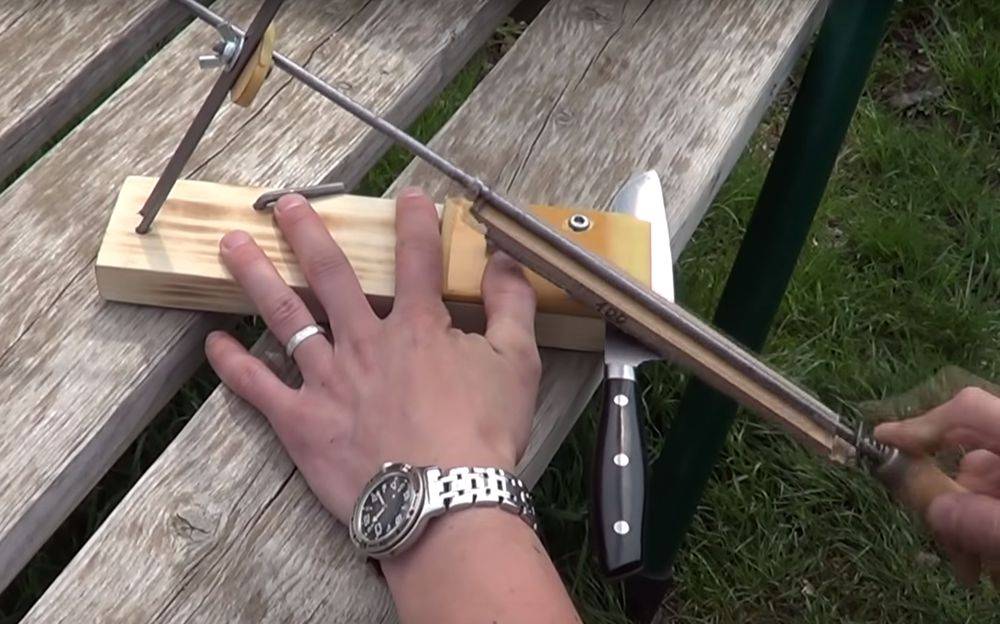

Изготавливаем точилку для ножей.

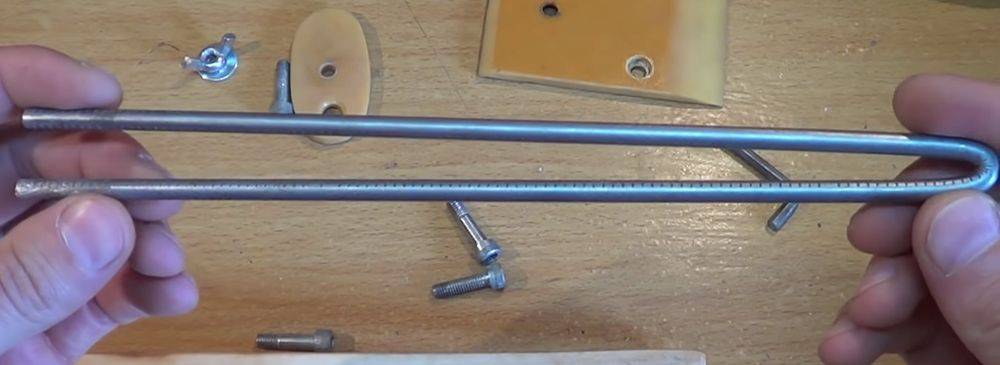

Отбиваем электрод от обмазки, зачищаем шлифовальной шкуркой и сгибаем посередине. Таким образом мы получим стойку для нашей точилки ножей.

Согнутый электрод.

Вырезаем из доски заготовку размерами 70х200мм. Необязательно соблюдать
данные размеры, они даны только для ориентира.

Сверлим два отверстия диаметром 6мм. Отверстия сверлим не перпендикулярно доске, а примерно под углом 60-70 градусов.  В данные отверстия будет устанавливаться стойка приспособления, поэтому расстояние между отверстиями нужно подобрать по получившейся стойке.

Сверлим два отверстия под стойку.

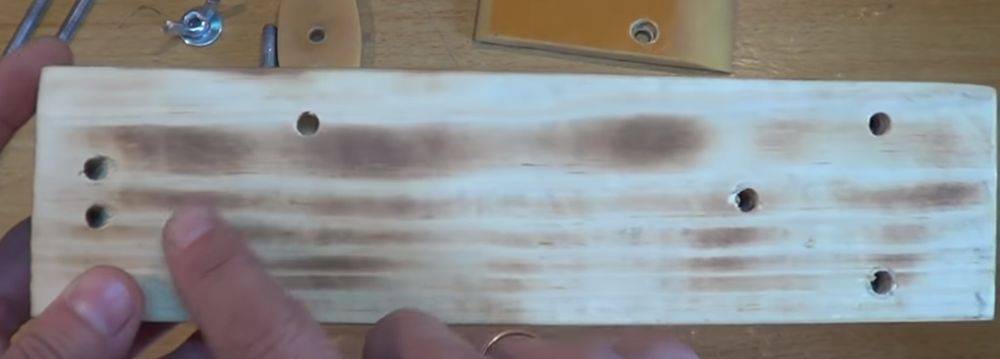

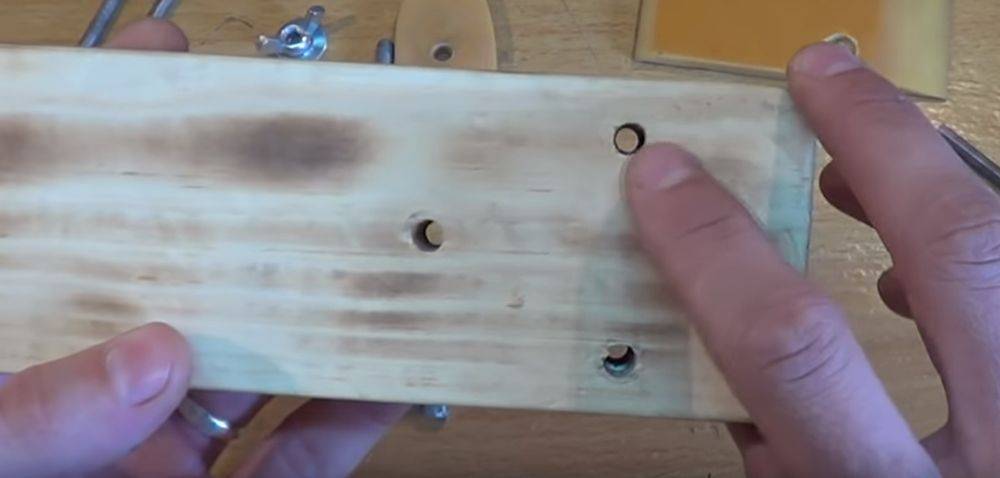

Сверлим 3 отверстия диаметром 8мм для крепления прижимной пластины. Эти отверстия сверлим перпендикулярно доске.

Сверлим в доске 3 отверстия под крепежную пластину.

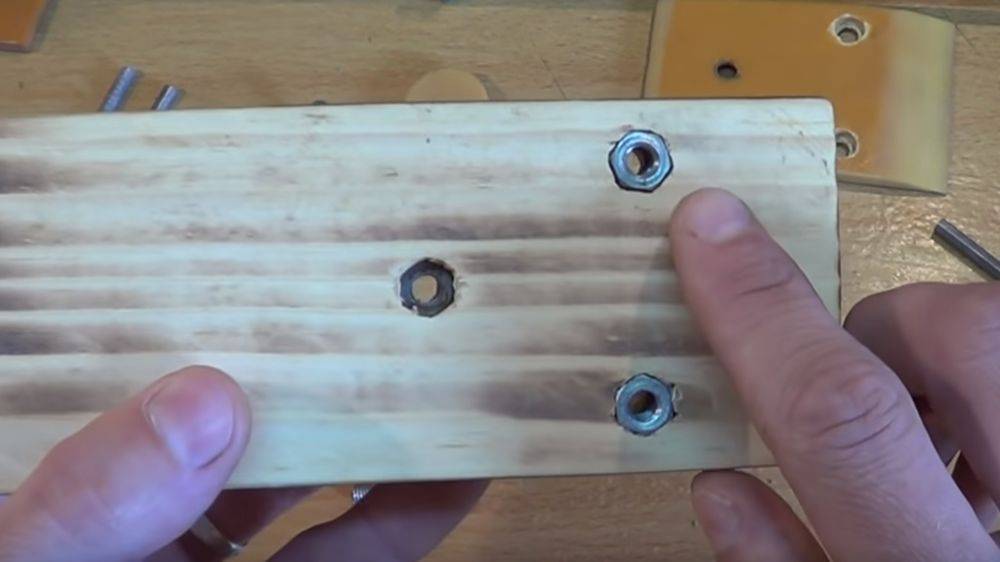

Запрессовываем в отверстия для прижимной пластины 3 мебельных гайки м6.

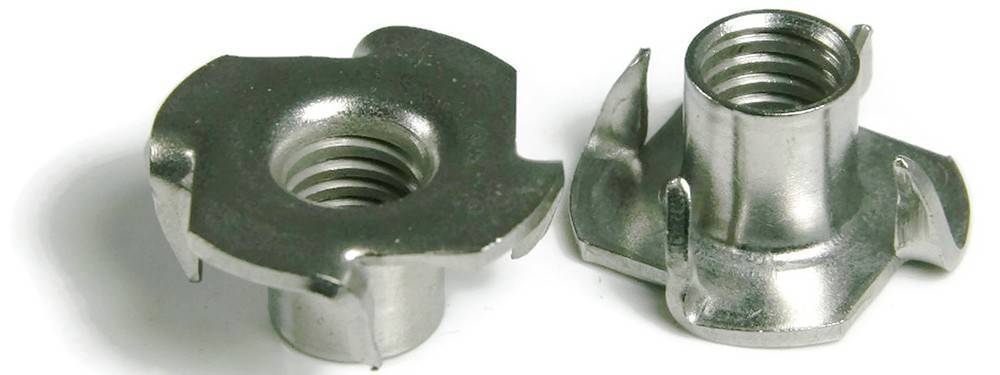

Мебельные гайки.
Вместо обычных гаек лучше установить мебельные.

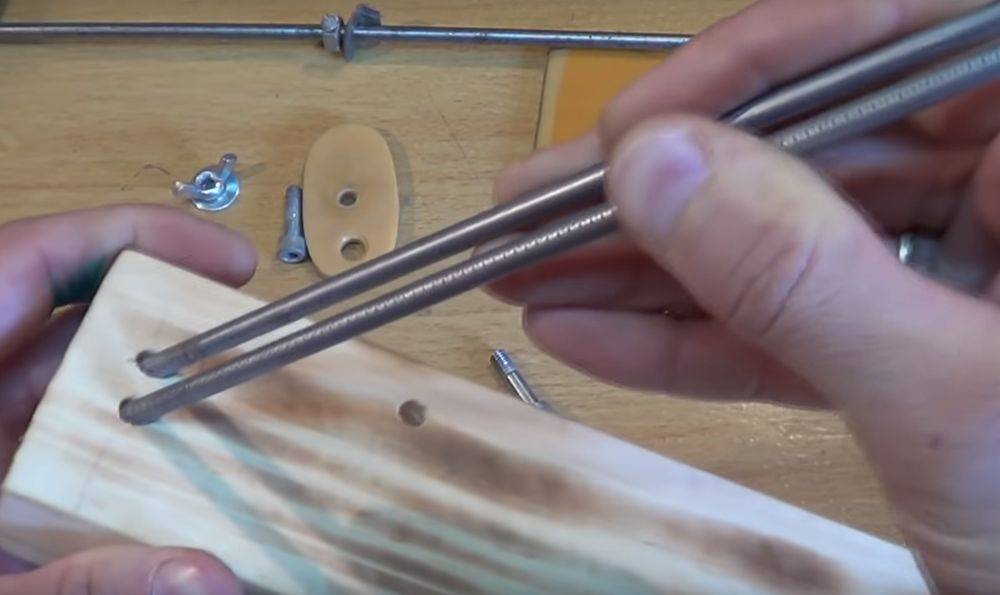

Устанавливаем стойку в отверстия на доске.

Установка стойки точилки для ножей.

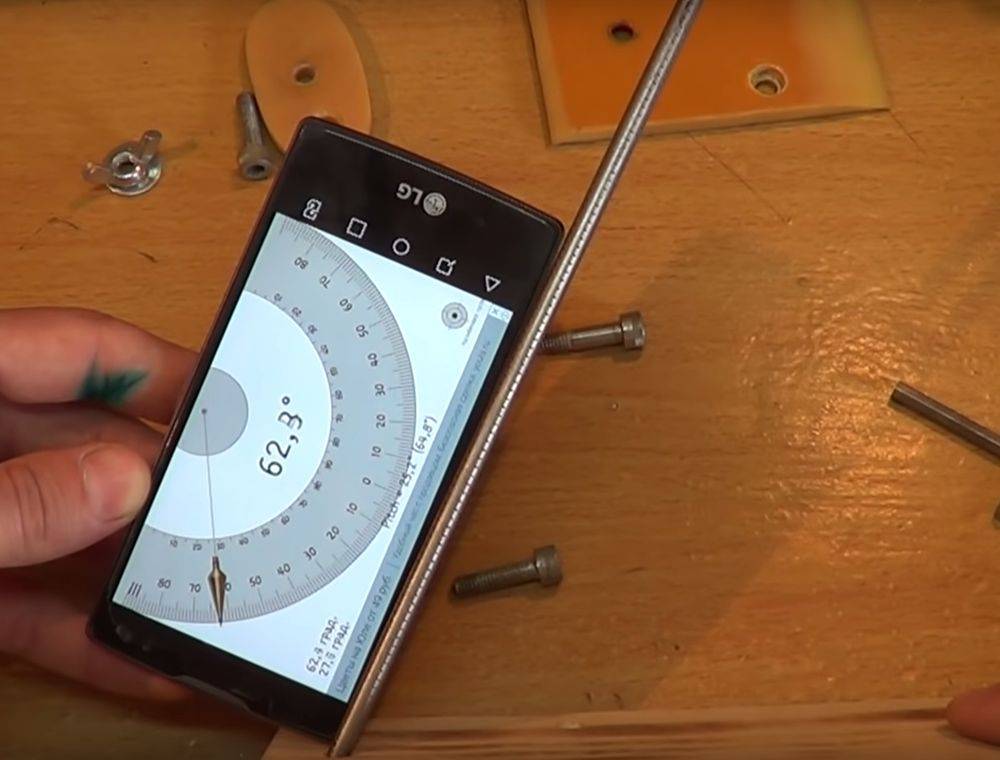

Стойка должна стать примерно под 60-70 градусов.

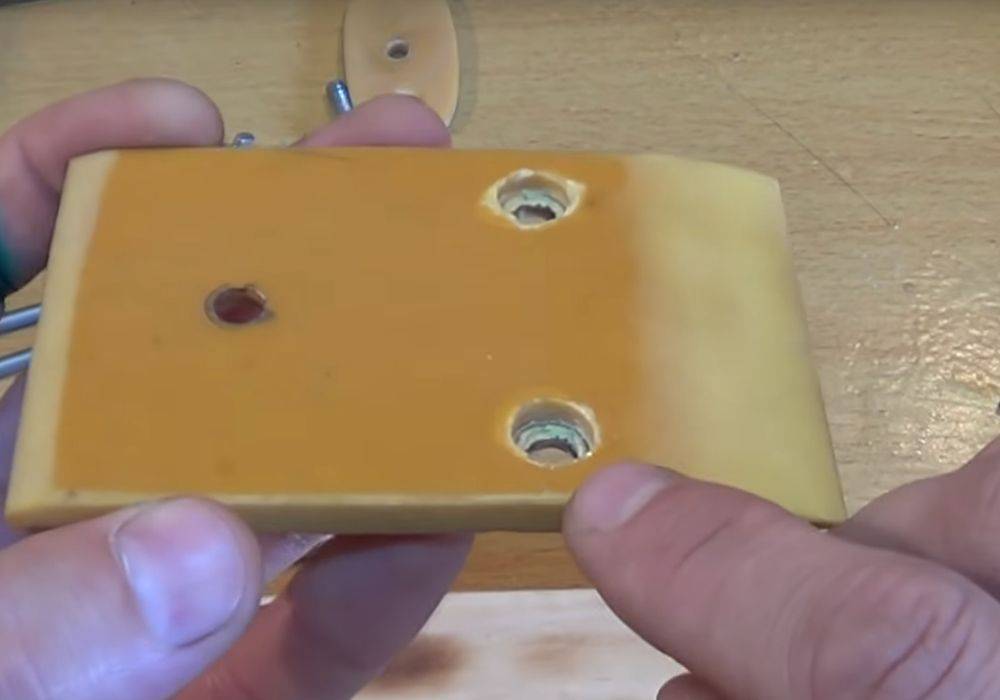

Из листа текстолита вырезаем прижимную пластину и сверлим в ней 3 отверстия диаметром 7-8мм. В отверстиях желательно сделать потаи для шляпки болта.

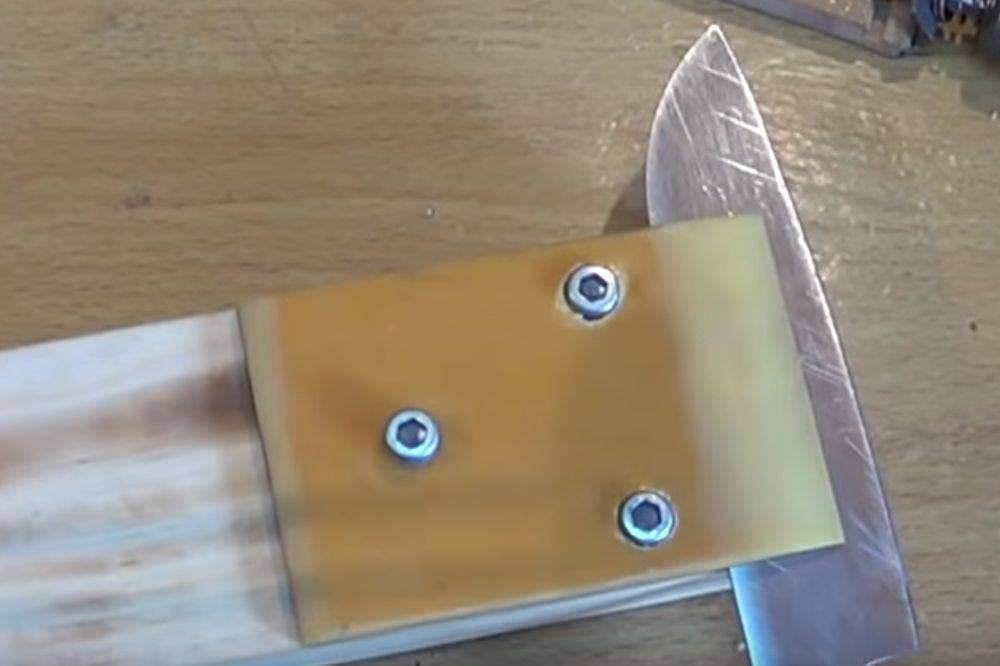

Прижимная пластина из текстолита.

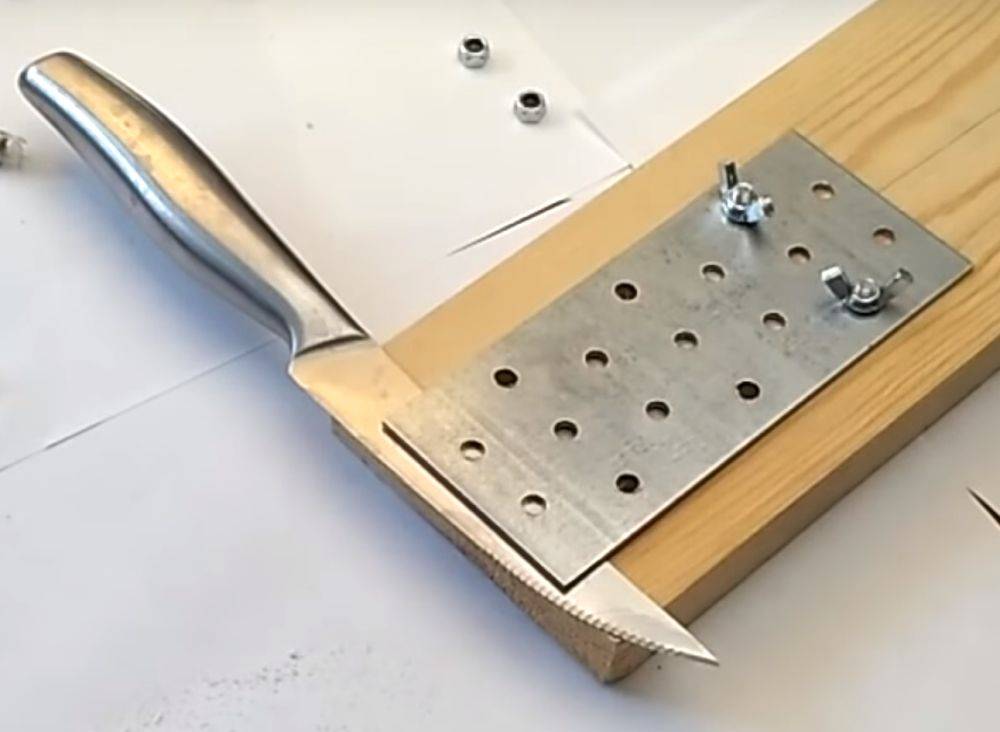

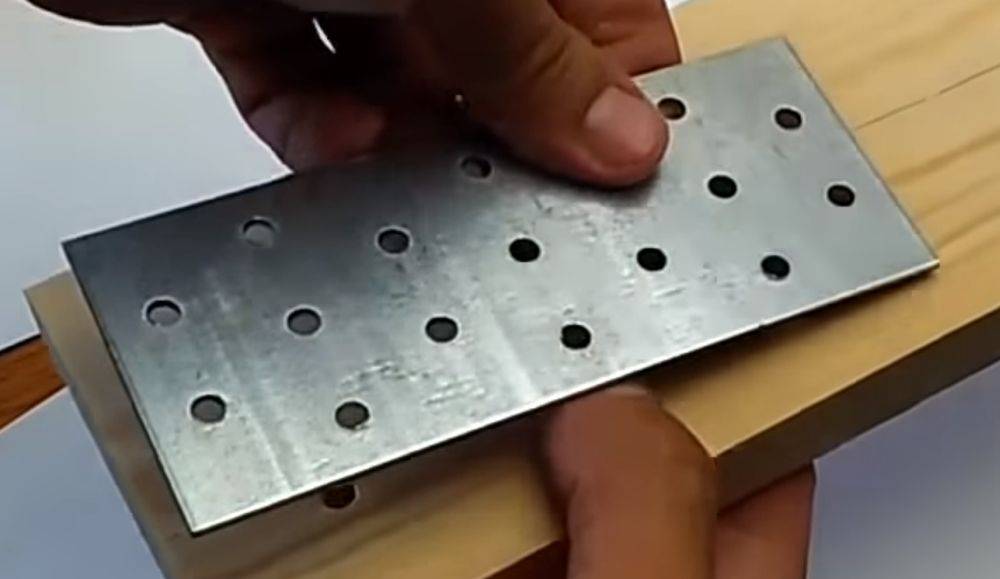

Данную пластину из текстолита можно заменить на металлическую перфорированную пластину, которую можно купить в любом строительном магазине. Тогда отверстия в доске нужно будет сверлить по отверстиям в металлической пластине.

Прижимная пластина из перфорированного металла.
Прижимная пластина из текстолита.
Отверстия под болты лучше расположить ближе к ножу, так сильнее будет прижим.

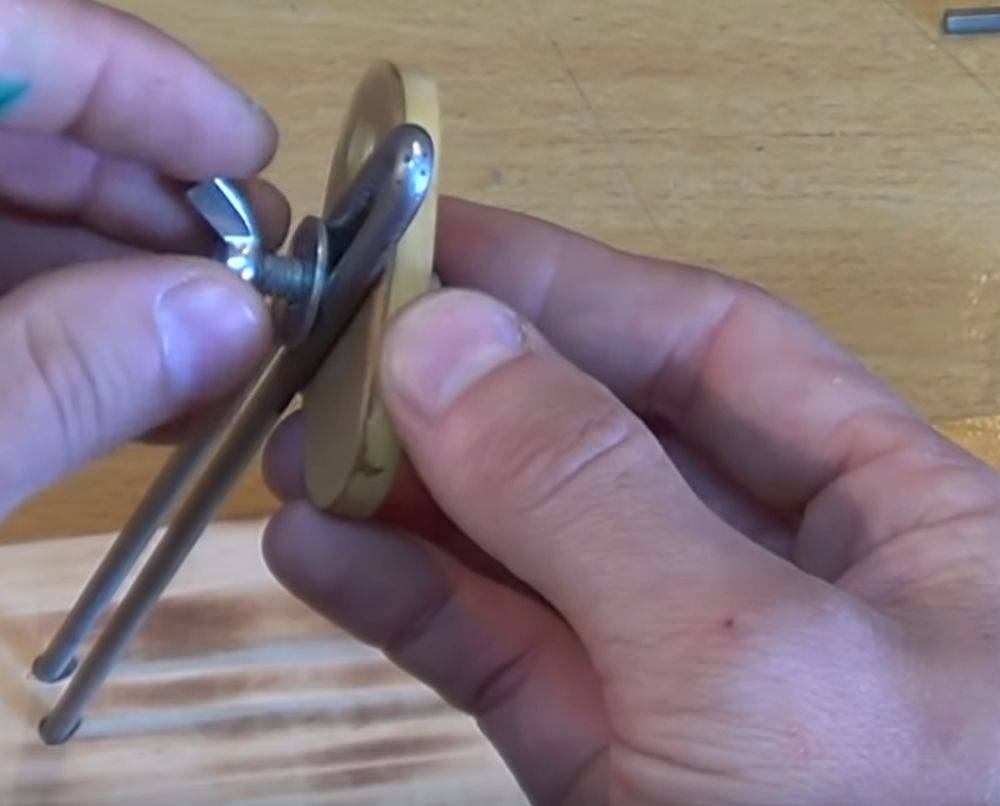

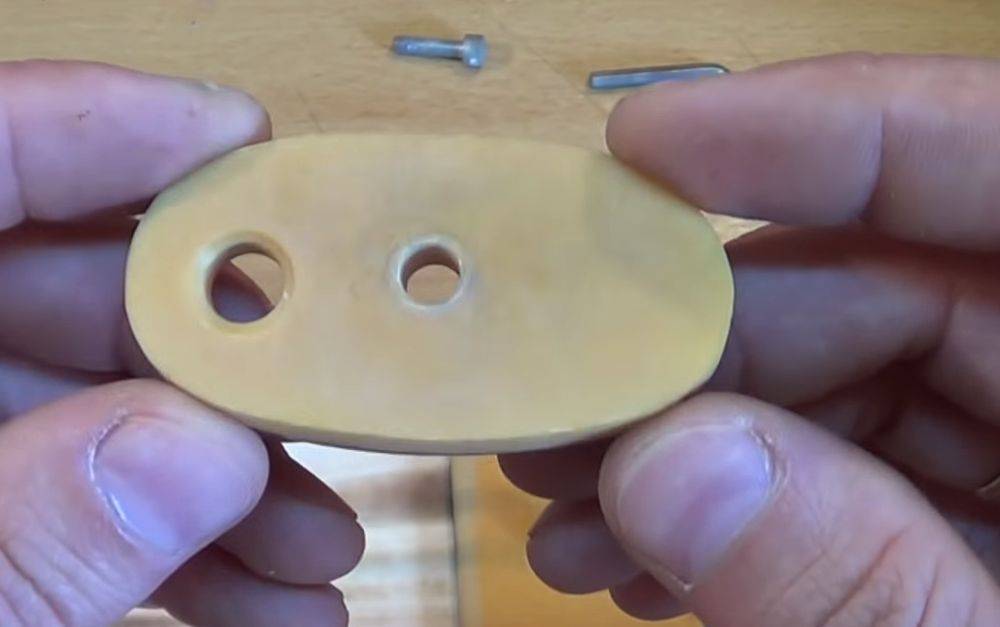

Изготавливаем из текстолита пластинку, которая будет выполнять роль шарнирного узла. В пластинке выполняем два отверстия. По центру диаметром 6-8мм под болт м6. С краю отверстие диаметром 9-10 мм под пруток диаметром 8мм. В крайнем отверстие необходимо будет снять фаски с двух сторон, чтобы пруток мог свободно в нем перемещаться в разные стороны, а не только по оси отверстия.

Пластина из текстолита. Выполняет роль шарнирного узла.

Устанавливаем пластинку на стойку точилки для ножей.

Монтаж шарнирного узла.

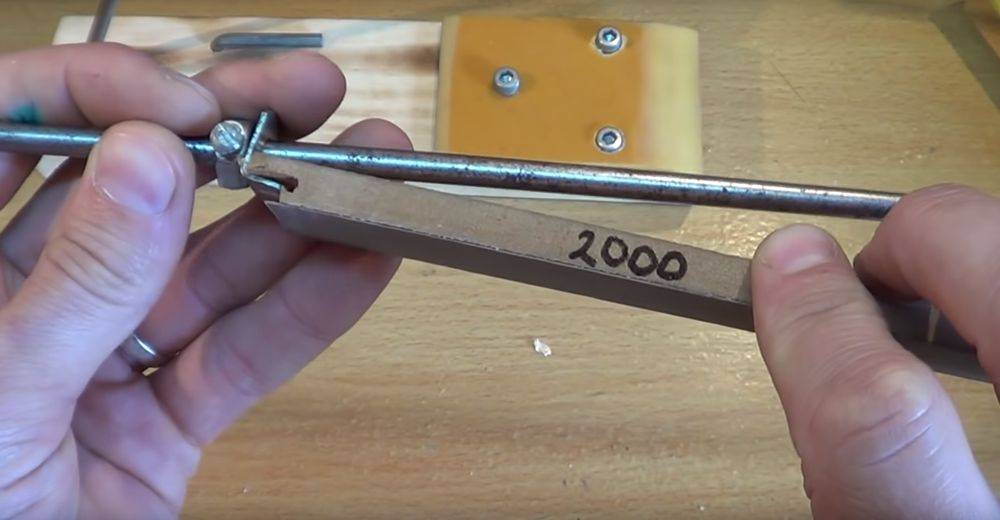

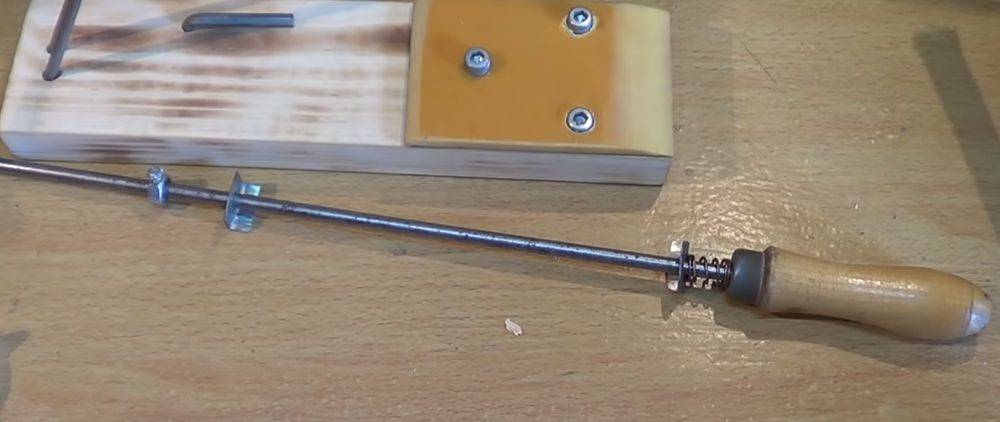

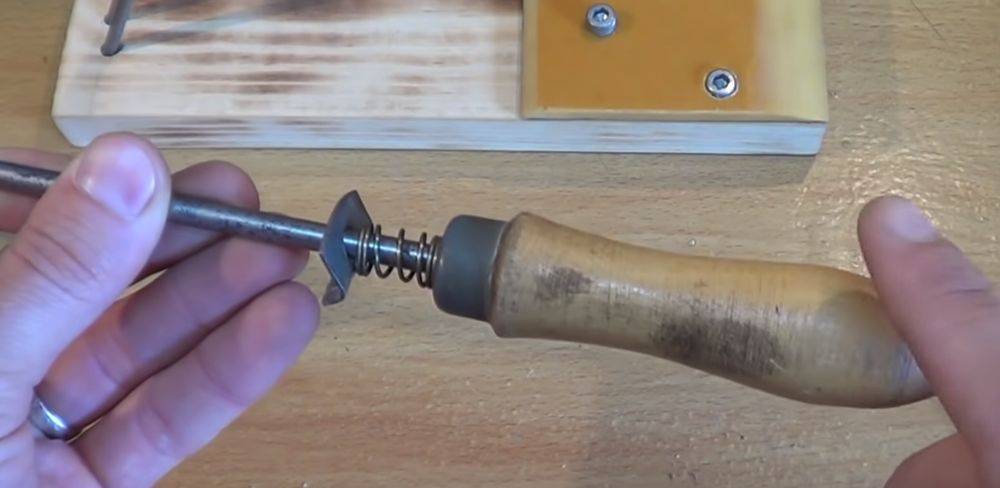

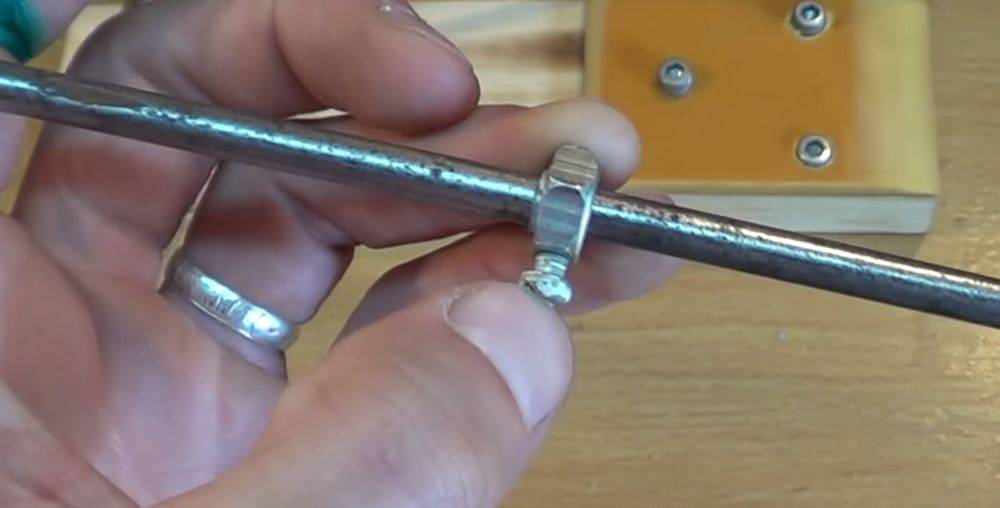

Изготавливаем поводок из прутка диаметром 8мм и длиной 570мм. С одной
стороны прутка одеваем деревянную ручку, пружину и крепежный уголок.

Уголки можно применить оцинкованные из стали толщиной 1.5-2мм. Уголки можно купить в строительном магазине и при необходимости обрезать под нужный размер.

Собираем поводок точилки для ножей.

С другой стороны прутка, одеваем гайку м10 с нарезанной резьбой в ее грани и вкрученным винтом м5.

Собираем поводок точилки для ножей.
Поводок точилки для ножей.

В качестве точильного камня будем использовать наждачную бумагу, наклеенную на какой-либо прямоугольный брусок. Лучше всего изготовить брусок из толстого стекла, так как оно имеет идеальные ровные и гладкие кромки. Мы же изготовим брусок из куска ламината. С ним гораздо легче работать, чем со стеклом и в нем уже есть необходимые пазы.

Берем лист ламината и нарезаем из него полоски шириной 25-30мм.

Режем ламинат на полоски.

Приклеиваем к ламинату на двухсторонний скотч полоски шлифовальной бумаги с разной зернистостью.

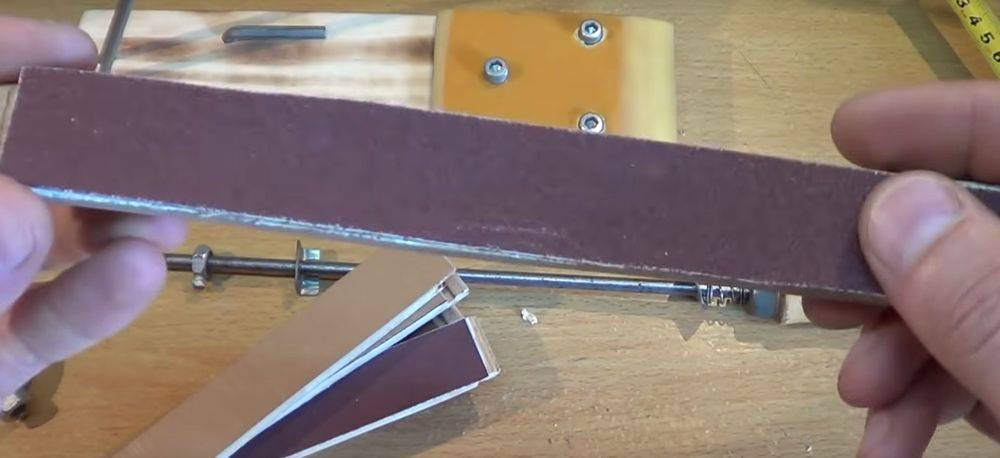

Полоска ламината с приклеенной шлифовальной бумагой.

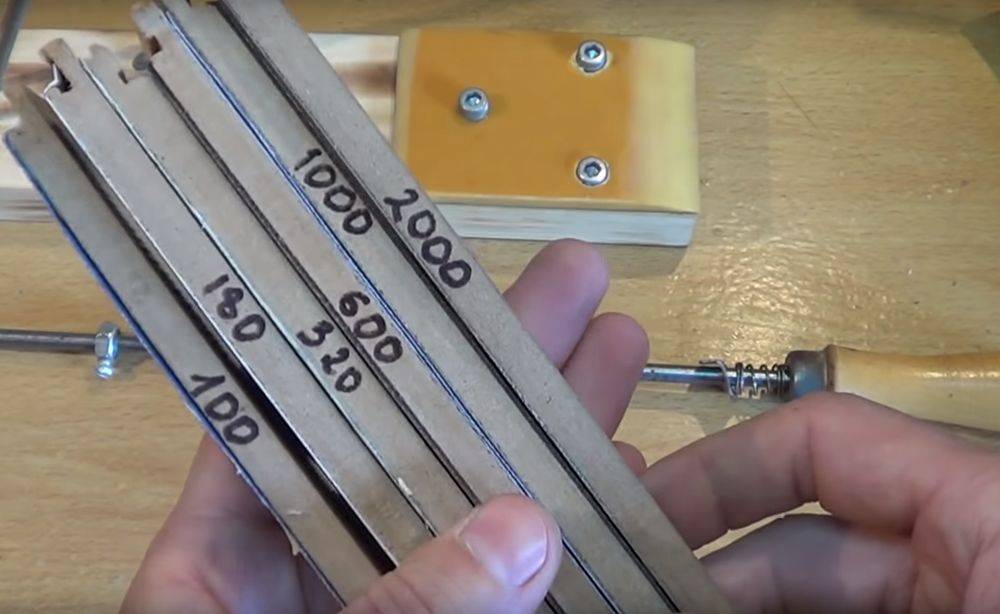

Полоски ламината с приклеенной шлифовальной бумагой.

Осталось закрепить брусок с наклеенной шлифовальной бумагой на поводке. Брусок крепиться путем зажима его между двумя уголками на поводке. Уголки должны встать в пазы на ламинате.

Устанавливаем шлифовальный брусок на поводок.
Поводок точилки для ножей.

Точилка для ножей готова.

Точилка для ножей.
Точим нож.

Совет

В самом начале заточки ножа важно выставить правильно заточной камень относительно режущей кромки ножа. Для этого нужно взять водостойкий маркер и зарисовать им режущую кромку ножа

После совершаем несколько движений точильным камнем и смотрим как стерся маркер. Например, маркер стирается только на самом кончике ножа, значит угол слишком большой и шарнир, в котором ходит поводок нужно опустить.
