Обустройство пола в душевой кабине без поддона своими руками
Обустроить зону для принятия водных процедур в доме своими руками без помощи специалиста можно. Главное учесть одну основную особенность и четко придерживаться её: пол в душевом уголке без поддона должен в обязательном порядке иметь небольшой уклон в сторону слива
В противном случае вода просто не будет уходить из душевой в канализацию.
Так, если вы решили устанавливать стандартный трап в центре душевой кабинки, то необходимо делать уклон пола со всех четырех сторон к сливу. Достаточно формировать уклон под небольшим градусом.
Укладка плитки на такой неровный пол в последующем должна производиться с резом материала по диагонали. А сам кафель монтируется от слива к дверцам кабинки и её стенам под углом. Идеальным вариантом для такого пола станет плиточная мозаика.

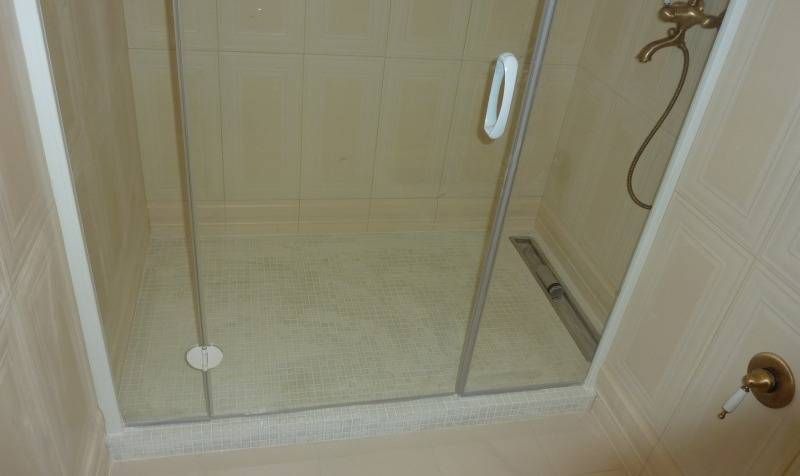

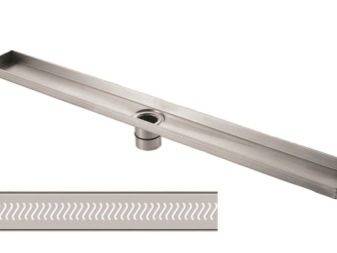

Если вы решили использовать трап-лоток, в этом случае достаточно сделать небольшой уклон в сторону лотка. Такой пол легко покрывается кафельной плиткой.
Важно. при чистовой отделке душевой кабинки без поддона необходимо в первую очередь оформить плиткой пол, а уже потом стены
Делается это для того, чтобы вертикальная настенная плитка накрывала внизу горизонтальную плитку. Получившийся пристенный шов (так же как и стыки между полом и сливом) необходимо обработать водонепроницаемым материалом.
Советуем Установка душевой кабины своими руками: пошаговая инструкция с видео
Выбор материалов
Для сливной линии используют, как правило, канализационную трубу ПВХ стандартным диаметром 100 мм. Магистраль собирается из двухметровых или метровых отрезков, которые стыкуются между собой посредством существующих у них раструбов на концах.
Для подсоединения простого трапа, у которого нет бокового отвода, к сливной трубе потребуется применить колено стандартного вида.
Внутри колена должно находиться уплотнительное кольцо

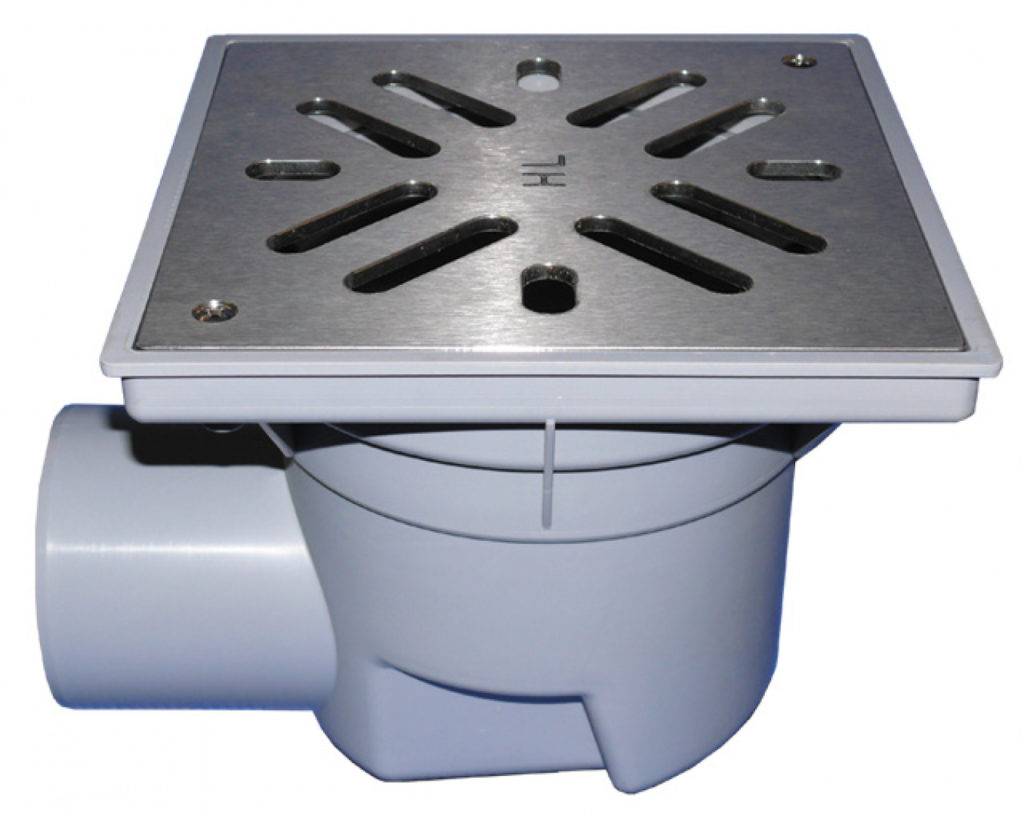

В то же время сам канализационный трап имеет типовую конструкцию в различных вариациях. Для бани можно выбрать как самый простой, так и усложнённый, поскольку такие изделия бывают с различными дополнительными функциями.
Большое значение для работы сливной системы имеет герметичность устройства, поэтому перед приобретением трапа рекомендуется собрать устройство и оценить плотность прилегания деталей
Также для возведения линии водоотведения может понадобиться канализационный тройник с ответвлением под сорок пять или под тридцать градусов.

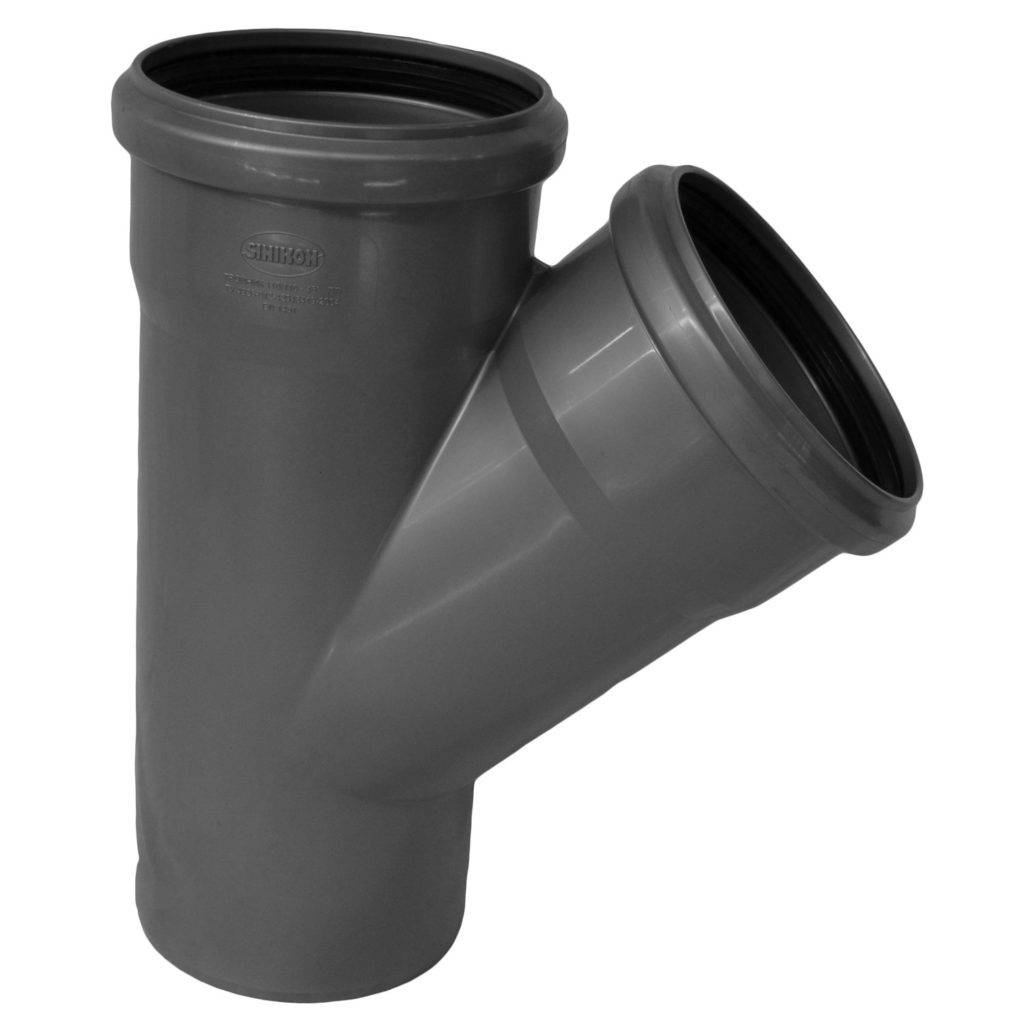

Тройник понадобится, если вы хотите сделать дополнительный водоотвод от раковины

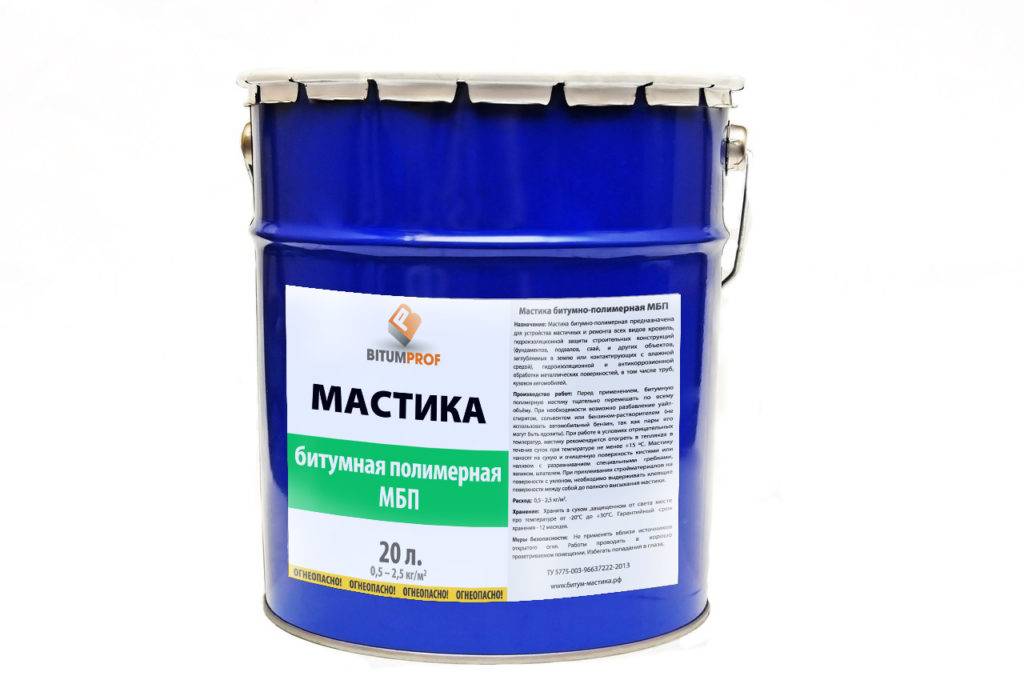

Помимо деталей ПВХ, нам понадобится «холодная» мастика для заделки щелей, если канализационная яма оборудована железной бочкой. Этот материал продаётся в металлических банках в строительных гипермаркетах. Перед закупкой всех деталей и расходников лучше составить список.
Мастику можно приобрести в любом строительном магазине
Выбор канализационных труб

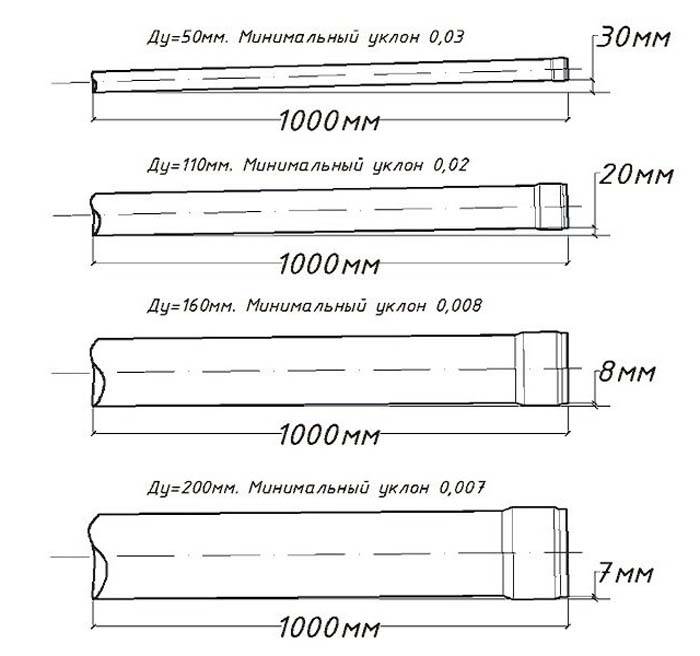

Выбор диаметра трубы в зависимости от уровня уклона
Правильно сделанный уклон в основании под трап еще не гарантирует быстрой эвакуации водных масс из помещения. В данном вопросе не последнее место занимает выбор канализационных труб. Поскольку в бане используются безнапорная система вывода жидкости, для закладки гидротехнического аппарата желательно использовать такие трубы:
- Минимальный диаметр трубы должен составлять 50-60 мм, а толщина ее стенок – минимум 3-4 мм;
- Внешний трубопровод целесообразно собирать из ПВХ-материалов, поскольку они более морозоустойчивы;
- В процессе монтажа трубы закладываются в почву на уровне, который находится ниже точки промерзания.
Последствия неправильного выбора слива
Нарушение требований по монтажу канализационных систем всегда имеет негативные последствия, это касается и душевых кабин. Какие неприятные ситуации могут возникать?
- Неприятный запах. Причина – отказ запорного сифона, в результате появляется обратная тяга из канализационных труб, помещение наполняется испорченным воздухом. Надо знать, что в его составе могут быть ядовитые газы, превышение допустимых концентраций имеет трагические последствия. Сифоны по конструктивным особенностям бывают мокрыми и сухими, каждый тип выходит из строя по своей причине. На них более подробно мы остановимся в этой статье немного ниже.
- Плохо сливается вода. Во время приятия водных процедур приходится постоянно контролировать подачу воды, не допускать ее перелива и затопления ванной комнаты. К сожалению, даже самые современные средства для очистки канализационных систем не всегда могут исправить ситуацию, есть такие загрязнения, которые можно ликвидировать только после полной ревизии сифона.
- Слив немного подтекает. На первый взгляд, проблема небольшая, но это ошибочное мнение. Постоянное подтекание становится причиной увеличения показателей относительной влажности рядом расположенных конструктивных элементов. Развивается грибок, растет плесень, преждевременно выходят из строя строительные материалы и конструкции. Опасность протечек – их очень сложно вовремя обнаружить, в большинстве случаев заметны уже вторичные последствия.
Как видно из перечня, для увеличения срока эксплуатации строений, повышения комфортности пользования душевыми кабинами монтаж сливов надо делать в точном соответствии с нормативными актами и отраслевыми постановлениями.
Виды и варианты исполнения сливных устройств
Сифон для поддона душевой кабины включает два основных элемента: слив и перелив. Переливы могут быть установлены не во всех моделях. Ими оснащают в основном глубокие поддоны душевых кабины.
Сливы бывают нескольких видов:
- Обыкновенные – оборудованы заглушками, при закрывании которых в ручном режиме вода в поддоне начинает набираться. Сливные отверстия в таких устройствах направляют сточные воды непосредственно в жесткую или гофрированную гибкую трубу, которая может быть оснащена разборным коленом. Обычные модели являются наиболее бюджетными. Но большинство мастеров их считает морально устаревшими.
- Автоматические – оснащены специальной ручкой, при проворачивании которой слив перекрывается. В таких моделях пробки в ее традиционном исполнении, равно как гидравлического затвора, нет. Они оборудованы ручками, посредством которых удобно контролировать работу заглушки.
- Системы с функцией click clack – современные устройства, позволяющие перекрывать слив путем нажатия кнопки, расположенной в верхней части устройства, ногой. При первом нажатии слив закрывается, при повторном – открывается. Заглушка в таком сифоне располагается непосредственно в сливном отверстии.
Современные продвинутые системы с функцией «click clack» удобны тем, что позволяют не нагибаться, дабы слить или набрать воду в поддоне
Отверстие под монтаж сифона для душевых кабин с низким поддоном может быть размещено как по краям у бортов, так и в центре днища. По типу конструкции сифоны для поддонов душевых кабин бывают нескольких видов.
Трубные модели
Такие сливные конструкции представляют собой отрезок, изогнутый в форме буквы «S» или «U». В верхнем сегменте конструкции обустроен гидрозатвор, а в нижней части – отверстие для устранения засоров.
Входной конец такой трубной конструкции прикручен к сливному отверстию в днище, а другой – к трубе квартирной канализации.
Гофрированный сифон является разновидностью типа сливных устройств, где роль гидравлического затвора выполняет изгиб трубы, выполненной из полипропилена
Легко гнущейся трубе легко придавать любую форму, закрепляя ее в желаемом положении с помощью пластикового хомута. Благодаря этому гофрированные сифоны часто используют для организации слива из душевой кабины даже при условии, что высота конструкции и место для ее размещения ограничено.
Главным достоинством таких систем является единственный соединительный узел, расположенный у выпуска раковины. Благодаря такому конструктивному решению сводится к минимуму вероятность образования протечек.
Единственный недостаток гофрированных смесителей – быстрое загрязнение складок и чувствительность к слишком высоким и низким температурам. В сравнении с другими видами сифонов гофрированные конструкции менее надежны и долговечны.
Бутылочные сифоны
Устройства этого типа свое название получили за счет того, что имеют жесткую конструкцию, имеющую форму бутылки. В верхнюю часть конструкции вставлена труба, конец которой прикреплен к выпуску слива. Отверстие для стока воды располагается в боковой части цилиндра. Благодаря этому в полости цилиндра образуется водяной затвор.
Осаждение мусора с его последующей транспортировкой в систему канализации происходит в полости «бутылки».
Сифоны бутылочного исполнения отличаются большими габаритами и при монтаже занимают много свободного места, поэтому их применяют для подключения душевых кабин с высокими поддонами
Если сравнивать сифоны бутылочного образца с коленными конструкциями, то они выгодно выделяются за счет простоты монтажа. Кроме того, они проще разбираются и чистятся в случае необходимости устранения засоров.
Сливные трапы
Подходящим вариантом для обустройства слива душевых кабинок является применение специального трапа. Его монтируют в отверстие поддона либо выполняющего его функции бетонного основания.
При использовании сливного трапа сточная вода сквозь решетку поступает в расположенную под днищем конструкции трубу и оттуда направляется в канализацию
Сливные трапы удобно использовать и при обустройстве полноценного отведения воды из кабин, лишенных традиционных поддонов. В этом случае сантехнический элемент заливают в стяжку. Высота сливов элементов этого типа колеблется в пределах 80-200 мм.
Выбор
Параметры и характеристики, которые определяют выбор:
- Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
- Технические – производительность и пропускная способность;
- Качество материала;
- Сложность установки;
- Эксплуатационные особенности.
Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно
Поэтому следует обратить внимание на следующие пункты
Геометрические параметры
Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.
На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.
Технические параметры
Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.
ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.
Качество материала
Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.
Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов
В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго
Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.
Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.
Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.
Эксплуатационные качества
Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную
Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов
В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.
При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой
Как сделать слив для душа в полу
При обустройстве ванной комнаты особое внимание нужно уделить канализации. Сегодня мы расскажем, как сделать в душевой слив и с какими проблемами во время монтажных работ можно столкнуться
Слив является альтернативой той системе канализации, которую мы привыкли видеть, заглядывая под ванну или под душ с поддоном. Но для такой канализации нужно место. Соответственно, для того чтобы зайти в душ или ванную нужно поднять на определенную высоту ноги. Молодые люди с этим заданием справляются без проблем. Но для пожилого населения это может стать достаточно большой проблемой.
Если в душевой сделать слив, то уровень пола в зоне душа будет не выше, чем в остальной ванной комнате. К тому же сантехника достаточно часто ломается. Это может привести к потопу, вследствие чего придется делать ремонт не только себе, но и соседям. Со сливом таких проблем не будет.
При монтаже слива в душевой нужно позаботиться о том, чтобы полы были расположены под наклоном. Причем уклон должен быть сделан таким образом, чтобы вода стекла к сливу, расположенному в полу. Также стоит отметить, что после обустройства слива высота пола поднимется, в среднем, на 18 см. Поэтому лучше всего заниматься обустройством слива в полу на этапе строительства дома.
Можно, конечно, во всем доме поднять полы. Но это обойдется в достаточно круглую сумму. К тому же не всегда есть возможность на такое расстояние поднять полы в доме. Можно решить проблему обустройством невысокой ступеньки на входе в ванную комнату.
Слив будет работать эффективно только в том случае, если наклон пола будет не меньше 3-х см на 1 погонный метр. Поэтому его будет видно. К тому же вес тела будет распределяться неравномерно. Может возникнуть ситуация, когда весь вес тела будет приходиться на одну ногу. Находиться долго в таком положении неудобно.
Последний момент – подключение слива к стояку, предназначенному для отведения канализации. Система не будет работать эффективно, если слив расположить на одном уровне со стояком. Он должен быть немного выше уровня подключения к стояку. Опустить стояк на несколько сантиметров в собственном доме достаточно легко. В квартире же это сделать нельзя. Поэтому придется поднимать полы.
Необходимые материалы и принадлежности
Для самостоятельного монтажа сливной трубы для душа потребуются следующие материалы:
- разборный сифон с винтовым креплением, монтируемый под кафельную плитку;
- сливная труба диаметром не менее 40 мм в комплекте;
- силиконовый герметик;
- плиты из пенополистирола толщиной 50 мм;
- цементно-песчаная смесь до 5 кг на 1 м² пола;
- рубероид или другой листовой водостойкий материал, укладываемый в 2 слоя;
- финишная цементно-полимерная смесь для гидроизоляции, 3-4 кг на 1 м²;
- клей водостойкий для кафельной плитки;
- плитка кафельная;
- смесь для затирки плиточных швов водостойкая.
Инструменты, необходимые для монтажа:
- молоток;
- зубило;
- мастерок, или кельма;
- зубчатый шпатель;
- строительный уровень;
- рулетка, маркер;
- прямая правильная рейка;
- корыто или ведра для клея и стяжки;
- строительный миксер;
- пила-болгарка для резки кафеля;
- лампа паяльная или строительный фен.
Рейтинг производителей
Современные производители предлагают широкий ассортимент сантехнических изделий, который начинающего специалиста способен порой привести в ступор. Но, как правило, все трапы рассчитаны на температуру воды до +80-85ºС.
Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают современные стационарные душевые кабины:
- большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
- визуально расширяет пространство в ванной комнате;
- возможность установить душевую в нестандартном месте;
- современный и уникальный дизайн;
- упрощает уборку душевой;
- отсутствие порога особенно удобно как для пожилых людей, так и для детей.
Продукция Viega производится в Германии. Трапы имеют дополнительную крышку для защиты внутренней конструкции при монтаже стяжки. Но при этом решетка точечного трапа имеет сравнительно небольшие размеры, что, в свою очередь, увеличивает время пропуска воды. Но также производитель предлагает другие виды трапов: линейные и угловые. Как говорят пользователи, в течение двух недель трапы Viega необходимо промывать чистой водой, потому что даже небольшое количество шампуня или любого другого мыльного средства ухудшает пропускную способность.
Компания RGW (Китай) производит надежные трапы различных конструкций. А при изготовлении изделий производитель отдает предпочтение корпусам из нержавеющей стали, но большее количество продукции выпускается под цветом хром.
К преимуществам чешского производителя Alcaplast можно отнести доступную стоимость изделий и надежные соединения элементов конструкции. Модели данного производителя отлично маскируются в полу. К примеру, линейный лоток имеет дополнительный участок на лицевой стороне для крепления керамической плитки. Таким образом, на виду останутся только две линии в полу, которые будут пропускать воду. Конструкцию трапа при этом можно регулировать по высоте боковыми опорами, что очень удобно при капитальном ремонте в ванной комнате многоквартирного дома.
Каким должен быть сифон
При выборе сифона для душа нужно немного разбираться в их видах.
Диаметр
Первое, на что нужно обращать внимание — диаметр самого сифона. Желательно покупать тот, у кого диаметр не менее, чем 5 см
В противном случае засорение будет происходить очень часто, вода будет плохо уходить. А в итоге все равно придется устанавливать нормальный сифон.
Гофрированный
Благодаря своим свойствам, такой тип сифона применяется в ограниченных пространствах с целью экономии места.
Важно и то, что монтаж такого сифона предельно прост. Необходимо просто сгибать гофру под нужным углом
К минусам можно отнести то, что из-за многочисленных изгибов на поверхности быстро скапливается различный мусор, отчего засоряется слив.
Бутылочный
Такой тип сифона обычно используют в бытовых условиях на кухне, его часто можно наблюдать под раковинами. Называют его так из-за соответствующей формы бутылки, благодаря которой и оседает весь сор.
Домохозяйки нередко из-за неловкости смывают свои кольца или иные украшения. Они не уйдут в канализацию, а останутся в сифоне.
К недостаткам можно отнести некоторую громоздкость всей конструкции, что весьма неудобно.
Трубный
По размерам не отступает от своего предыдущего соратника, однако, прочность у него гораздо выше. Делают его нередко из металла или очень качественного пластика.
Поверьте, это сильно экономит не только время, но и ваши усилия.
Существуют и современные сифоны с автоматизированной системой. Однако, это продукт довольно дорогой, к тому же он не продается в обычных сантехнических магазинах.
Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

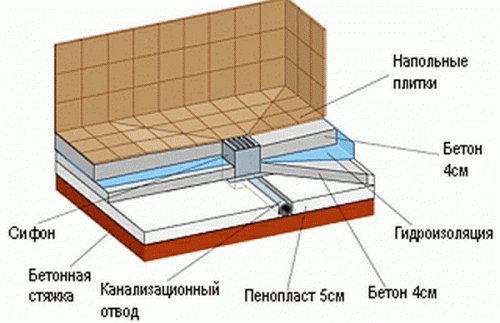

Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
- Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Зависимость конструкции от пола русской бани
Полы в русской бане бывают разные.
- Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.
- Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.
- Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.
Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.
Проливной пол
При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.
Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

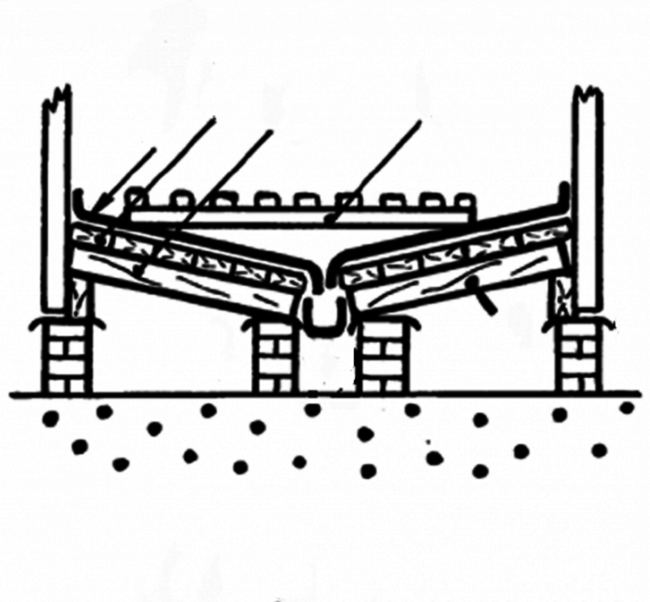

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.
При стоке в бетонный каналустройство слива тоже отсутствует
При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.
Труба в таком приямке играет роль гидрозатвора
Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.
При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива
Непротекающий пол
Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.
Трап проработает долго, его легко чистить
Сифон зато дёшев и привычен.
Схема слива на непротекающем полу в бане с помощью сифона
Вопрос в ваших финансовых возможностях и в наличии места под полом.
