Как установить батарею отопления – способы и варианты установки

Подготовка комплектующих для установки батарей

Чтобы установка батарей отопления в частном доме не вызывала проблем, нужно запастись набором материалов и инструментов. Понадобятся элементы запорной арматуры (краны, вентили, клапаны и терморегуляторы), переходники, кронштейны с уголками и байпасы. Лучше всего приобретать все эти детали в соответствии с заранее составленным проектом отопительной системы.

Трубы могут соединяться как при помощи сварки, так и посредством резьбы. Сварочные швы отличаются надежностью и прекрасно подходят для сложных ситуаций (например, в старых домах, где возможность нарезки резьбы на трубах отсутствует). В свою очередь, резьбовое соединение требует меньших трудозатрат, но собранные таким образом детали плохо выдерживают механические нагрузки и вибрацию. Впрочем, современные отопительные системы очень часто выполняются из пластиковых изделий, для которых не требуется даже сварка.

Правила размещения

Радиаторы чаще всего крепят к стене под оконными проемами. Можно дополнительно устанавливать их в местах, где возможны большие теплопотери — вдоль глухих длинных стен, около входных и балконных дверей, в углах помещений. При этом суммарная мощность всех радиаторов должна быть равна требуемой теплоотдаче.

Рекомендуемые размеры для установки радиаторов

Для свободной циркуляции воздуха вокруг батареи нужно отступить не менее:

• 25 мм от поверхности стены;
• 50 мм от подоконника;
• 60 мм над полом.

При установке радиаторов отопления в квартире с экраном или в углубленной нише нужно помнить, что теплопотери будут составлять от 3-4 до 20-25% мощности прибора.

В самотечных системах необходимо обеспечить обратный отток воды в случае ремонта. Для этого батарею монтируют с уклоном 1-1,5° в сторону подводящей трубы, иначе теплоноситель будет сливаться не полностью.

Комплектация батареи

Как правильно установить батарею и что входит в ее полную комплектацию? Специалисты предлагают на месте верхней заглушки поставить кран Маевского, устройство, которое поможет в случае воздушных пробок убрать лишний воздух из батареи. Здесь же можно присоединить и терморегуляторы для поддержания в автоматическом режиме требуемой температуры в помещении. Ближе к стояку устанавливают счетчик за контролем тепловой энергии. На трубы, подключенные к подаче и обратке, ставят вентили или отсекающие краны.

Кран Маевского устанавливается на верхнюю часть радиатора

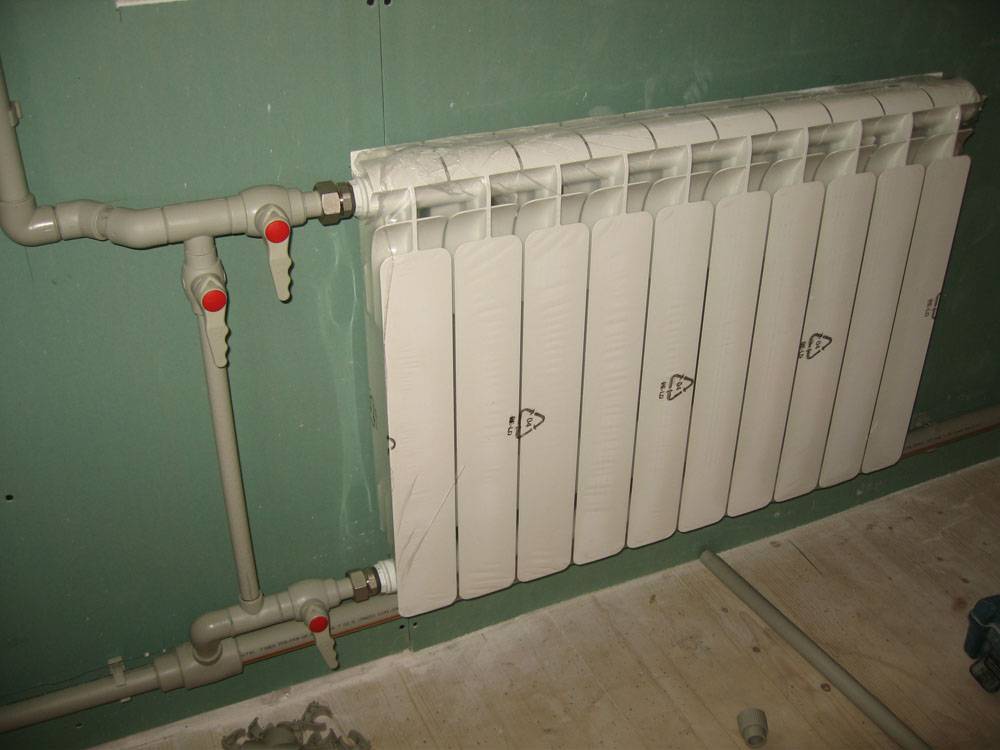

Правильная установка батарей отопления в квартире своими руками требует наличия байпаса. Байпас — это перемычка между двумя трубами, идущими к радиатору. В многоэтажных домах обычно применяется однотрубная отопительная система, в стояки которой последовательно произведен монтаж батарей всех этажей. Проблемы одного прибора приводят к тому, что приходится отключать отопление всего стояка.

Правильная установка запорно-регулирующей

При протечках, во время ремонтов и замене конкретного радиатора можно просто перекрыть краны, находящиеся за перемычкой и решать проблемы. Теплоноситель продолжает циркулировать в теплосистеме по байпасу, минуя аварийную батарею и обогревая остальные этажи, через которые проходит стояк. Устранив аварию или установив новый прибор, открывают вентили, и батарея снова начинает заполняться.

Перемычки врезают с использованием фитингов — специальных устройств в виде буквы «Т», соединяющих три трубы. Отсутствие такого устройства упрощает и ускоряет процесс монтажа радиатора, но усложняет ремонт теплового оборудования, когда приходится оставлять без отопления все помещения, находящиеся по данному стояку.

Резьбовой фитинг.

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

• Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
• Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

• По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
• По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

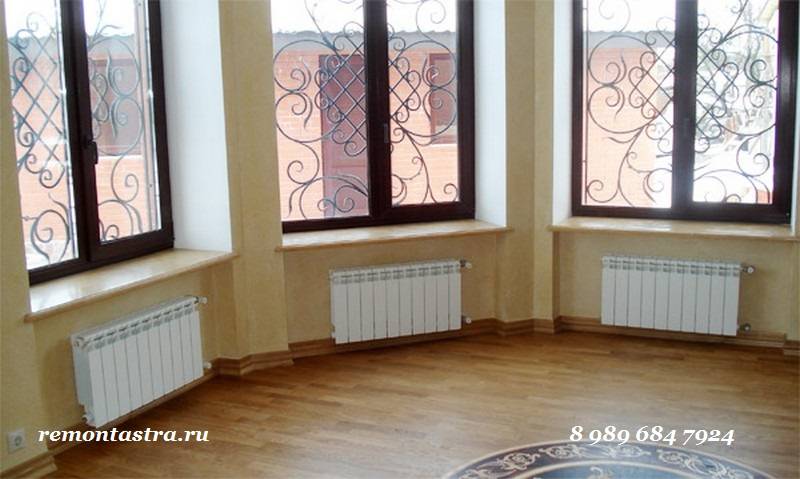

На фото — расположенный под окном радиатор

Подготовительные работы

Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней. Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке

Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями

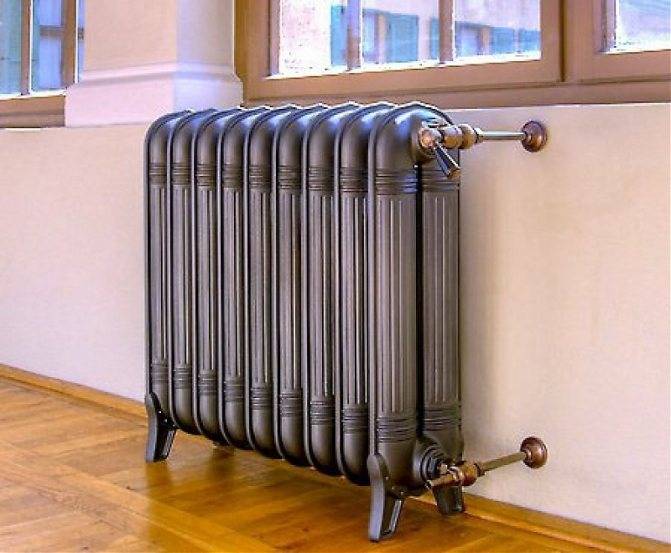

Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.

Сборка конструкции

В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.

Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.

Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.

Правила окрашивания

Для наилучшего сохранения батарей следует проводить покраску в два этапа

После окрашивания важно высушить радиаторы полностью

Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.

К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:

• Устойчивость к нагреванию до 80 градусов.
• Безвредность в процессе работы отопительной системы.
• Краска не должна быть мягкой.

Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.

Как определить место установки?

Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.

Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.

Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров

Как правильно регулировать температуру батареи отопления, вручную или автоматически

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг. Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

• размер и тепловая мощность отопительных приборов;
• место их расположения в комнате;
• способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

• все радиаторы в одной комнате располагаются на одном уровне;
• ребра конвекторов в вертикальном положении;
• центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
• длина батареи не менее 75% от длины самого окна;
• расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Современные радиаторы отопления и их монтаж

Что касается современных радиаторов отопления, то следует выделить основные преимущества, о которых вероятнее всего многие еще не догадывались.

1. Итак, современные радиаторы выполнены таким образом, что на стыках нет ниппеля и прокладки, следовательно, такая система является долговечной.
2. Следующий момент заключается в том, что температура жидкости в отопительных батареях или трубах может быть 140 градусов тепла и при этом, вся система не выйдет из строя.
3. И еще одно преимущество состоит в том, что толщина стенок радиаторов равна толщине водопроводной трубы, поэтому батареи способны выдерживать сильное давление.

На выбор отопительных радиаторов влияют определенные критерии. Например, владельцы домов, в качестве отопления смогут выбрать носители тепла с антифризом и паром, но важнейшим показателем радиатора является его высокая мощность тепла. Каждая отдельная секция батареи способна выделять мощность практически в 200 ватт.

Перед покупкой радиатора, целесообразно будет проконсультироваться у настоящих специалистов в данной сфере деятельности, ведь демонтаж старой системы отопления необходимо проводить особо аккуратно, соблюдая все правила безопасности. Перед тем как резать старые трубы, нужно в обязательном порядке перекрыть стояки и слить воду с труб. После того как вы срезали старые трубы, нужно осуществлять монтаж новых труб. Цена на отопительные радиаторы всегда зависит от материала, из которого они изготовлены. Наиболее популярными на сегодняшний день являются трубы из полипропилена. Если вся сборка отопления у вас состоит из металла, то радиаторы и трубы нужно покупать металлические. Создать специальное резьбовое соединение можно с помощью перехода одного материала на другой. Также запомните, если трубы смотрятся вполне эстетично, то не следует их прятать под искусственную стену и перегородки. Бытует мнение, что скрытые трубы, способны визуально сделать помещение большим. Однако это несущественная прибавка к общей площади комнаты, тем более данное место вряд ли будет использовано вами. Если обустроить комнату с обманчивыми стенами, то можно обеспечить удобный доступ к трубам и при этом, широкие и красивые подоконники.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Существует несколько способов подключения радиатора:

• боковой;
• диагональный;
• перекрестный;
• нижний.

Если выход труб подразумевается только с одной стороны, то это одностороннее подключение. Поступление горячей воды осуществляется при этом посредством верхней части батареи, внизу которой есть пробка для отвода холодной воды.

При разностороннем подключении горячая вода поступает с одного края, а отвод холодной происходит с другой стороны конструкции. Это идеальный вариант для домов с индивидуальным отоплением. К его плюсам можно отнести универсальность подачи воды в радиатор: сверху вниз, снизу вверх, и даже снизу вниз. Стоит отметить, что протяженность труб для подачи и оттока воды в данном случае гораздо меньше.
