Как закрепить провод в штробе: особенности крепления, дюбель-хомуты и дюбель стяжки

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

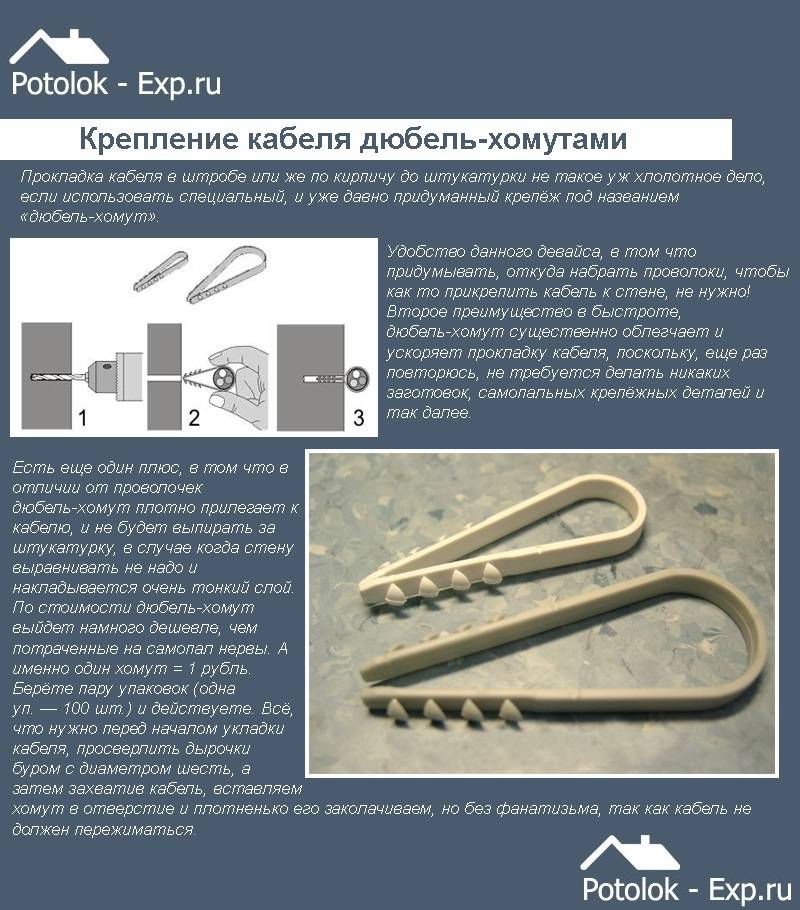

Крепление дюбель-хомутом (UW или увешка)

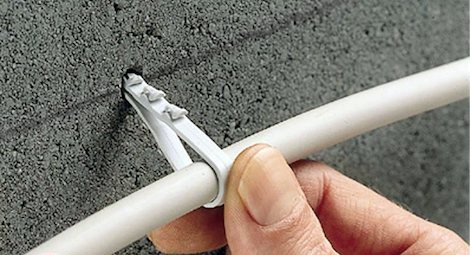

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

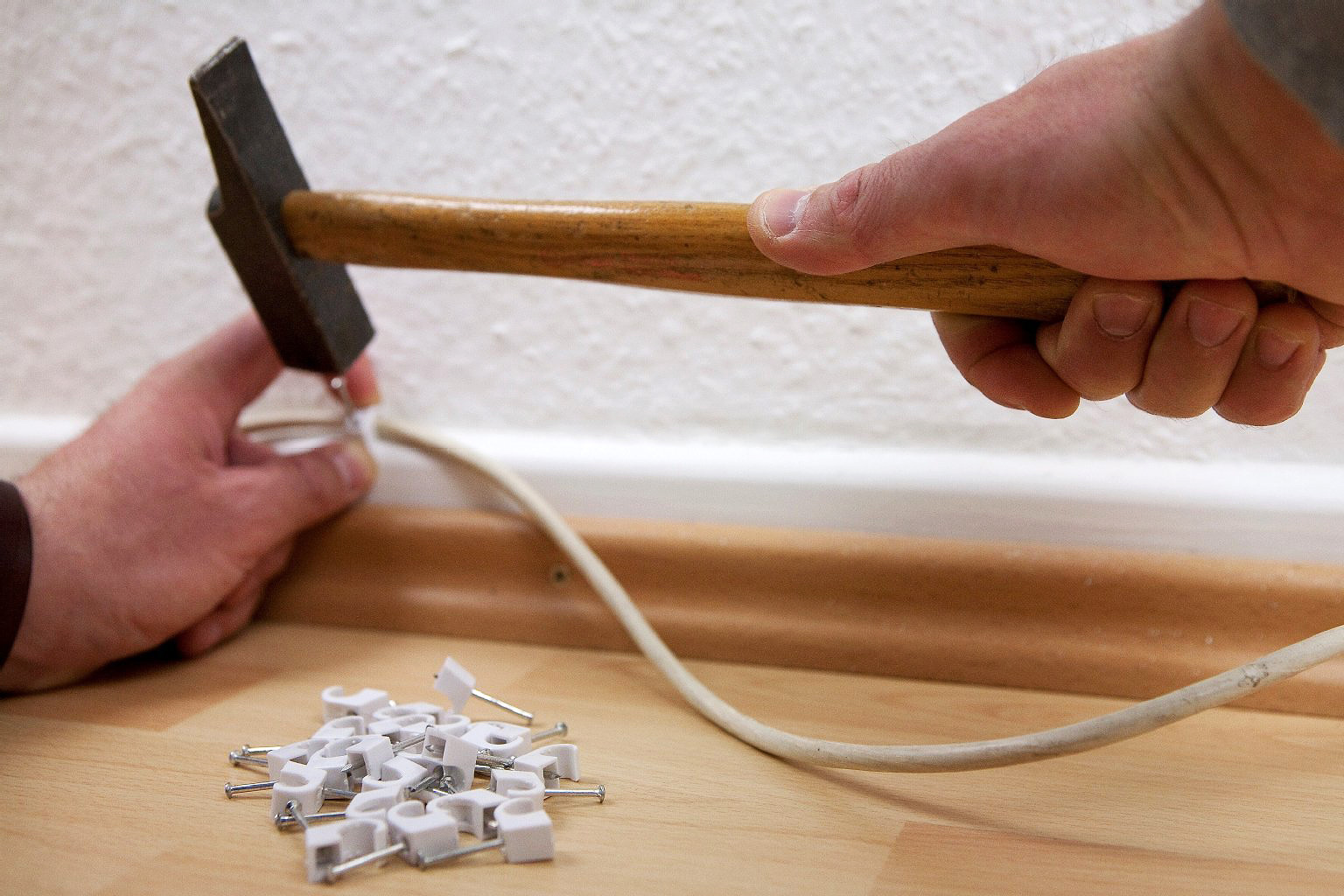

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

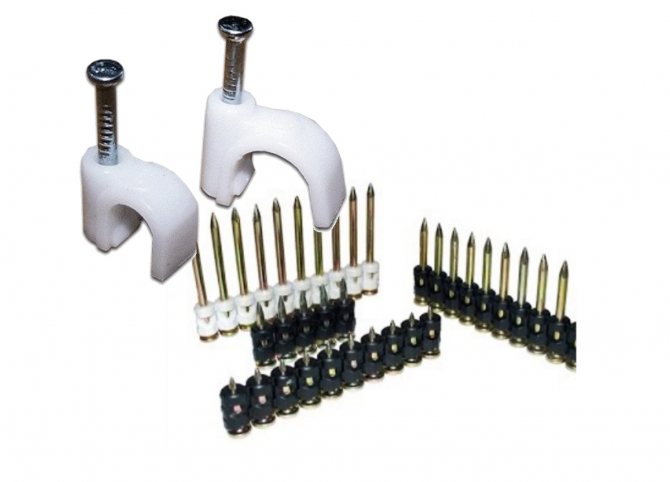

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Для чего фиксируется проводка

Крепление электропроводки необходимо во всех случаях, независимо от способа ее монтажа. Скрытая прокладка требует надежной фиксации провода внутри штробы, чтобы кабель не выходил за ее края и не мешал проведению штукатурных и отделочных работ.

При использовании открытого способа, проводники также необходимо закреплять по всей линии прокладки, а уже потом закрывать их коробами и другими декоративными элементами. То же самое касается прокладки под натяжными или подвесными потолками. В этом случае штробы не требуются, а провода закрепляются вдоль трассы и скрываются под отделкой.

Крепление кабельных линий осуществляется в стенах, изготовленных из различных материалов – кирпича, бетона, дерева, гипсовых плит. Поэтому для работы обязательно потребуется дрель или перфоратор, а в качестве фиксаторов лучше всего воспользоваться дюбель-хомутами.

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

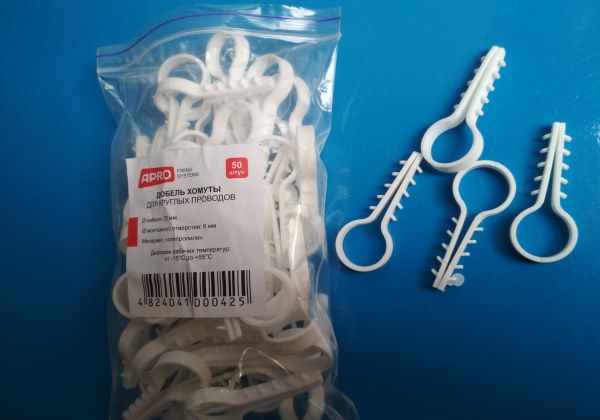

Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

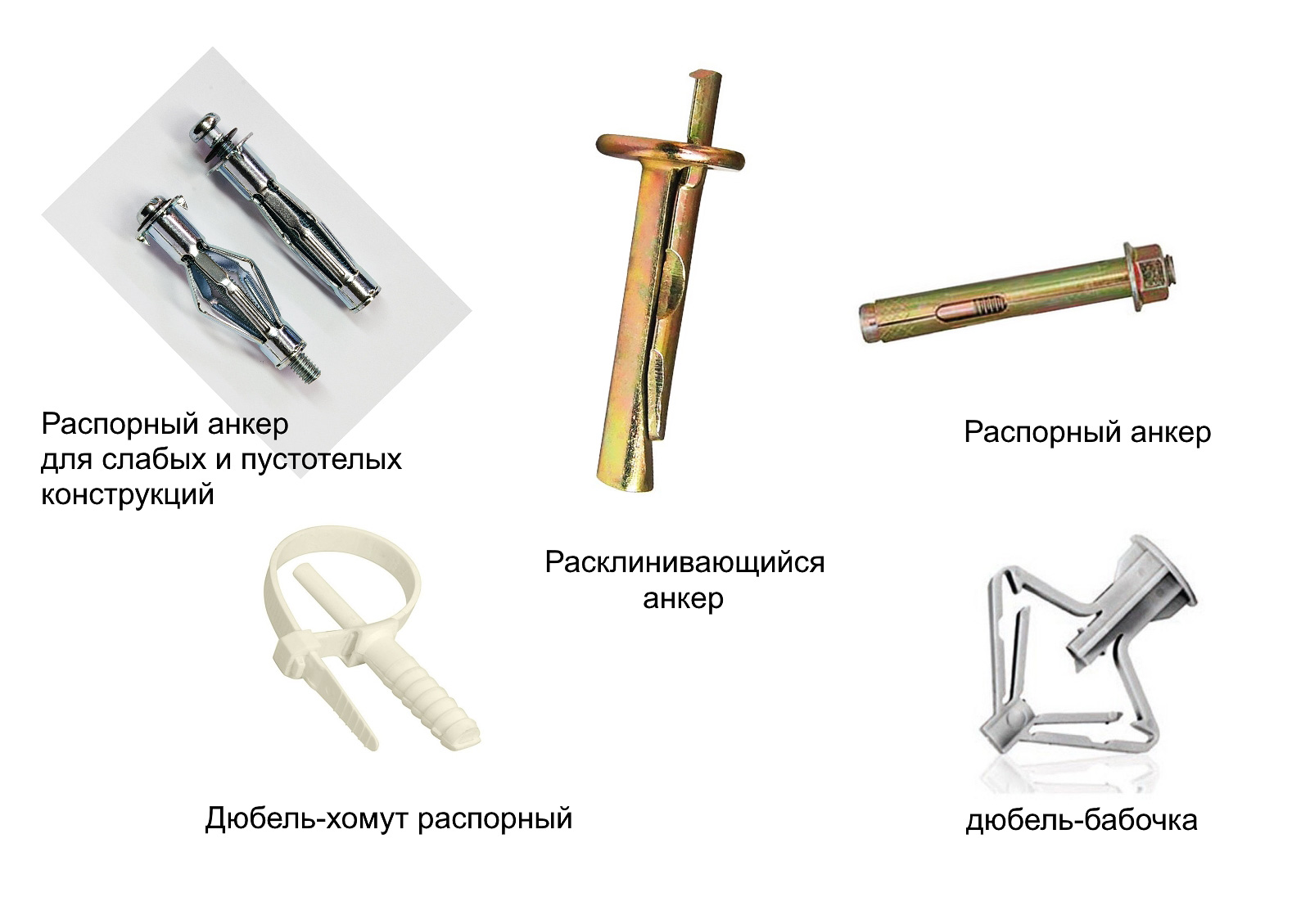

Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления

Способы крепления кабеля

Выбор способа фиксации кабелей зависит от ряда условий:

мощности и сечения кабельной сети;
типа кабеля;
места прокладки;
условий помещения или местности, где выполняется монтаж.

Процедуре монтажа клипсы для прокладки гофры либо другого крепления предшествует разметка.

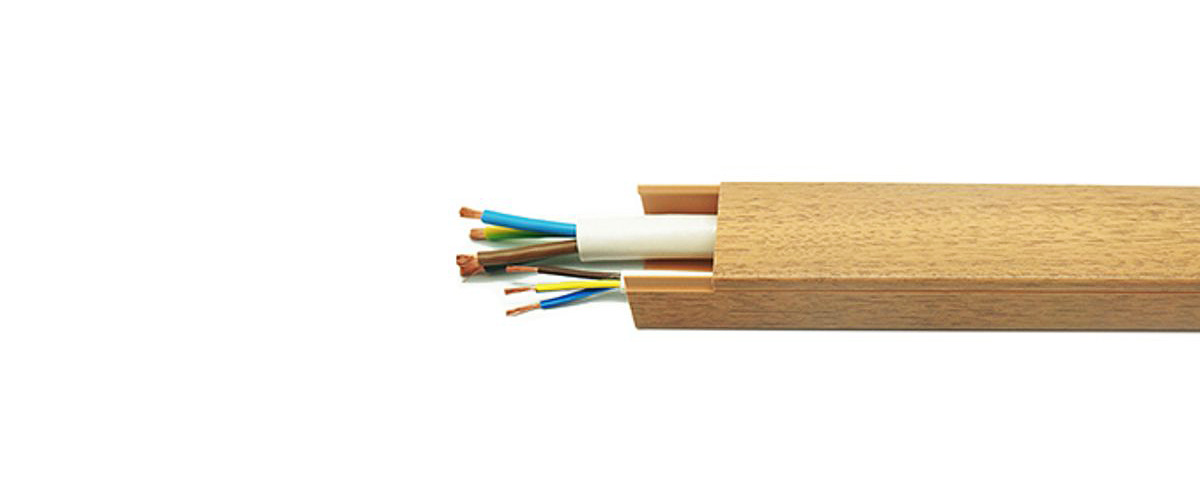

Кабель-каналы

Кроме гофрированных и обычных труб для крепления кабелей используются особые короба из негорючего пластика. Это прямоугольная длинная коробка с крышкой, которая защелкивается благодаря особому устройству краев. Их называют кабель-каналами.

Помимо крепления и защиты кабеля такой канал выполняет эстетические функции. Линия проводов, которая проложена с его помощью, практически незаметна и естественно вписывается в дизайн помещения.

Чтобы закрепить кабель с помощью кабельного канала, вначале крепят к стене или потолку помещения сам короб. Затем, уложив внутрь проводку, закрывают короб крышкой.

Открытый электромонтаж

Нередко при прокладке проводки прятать разводку не требуется. Такое бывает, если впоследствии она закрывается штукатуркой либо облицовкой, или разводка проводов выполняется в технических помещениях. В подобных случаях проводку делают открытой. Для фиксации используют описанные ранее клипсы, хомуты и стяжки, причем скоба для крепления гофры может захватывать не один, а несколько рукавов сразу.

Монтажные работы осуществляются в следующей пошаговой последовательности:

Разбивка и разметка кабельных трасс. Внутри помещений для этого используют маркер, карандаш или восковой мелок.
Сверление отверстий в бетонных и каменных конструкциях.
Установка пластиковых дюбелей.
Установка крепежных элементов и фиксация кабелей.

Пластиковые трубы ПВХ и гофрированная трубка

Наиболее надежный и удобный способ крепежа – трубы ПВХ и гофра. Характерной особенностью крепления кабеля в трубах или гофре является возможность простой замены целого участка при необходимости. Даже если труба скрыта под слоем стяжки или штукатурки, кабель можно будет заменить. Разумеется, если монтаж выполнен правильно, а сама труба нигде не пережата.

Подходящее крепление для гофрированной трубы – пружинистые клипсы. Места их установки предварительно размечают, при необходимости выполняя сверление. Последовательность работ при этом особо не отличается от порядка прокладки открытой проводки, с тем лишь отличием, что кабель предварительно размещают в трубе или гофрорукаве.

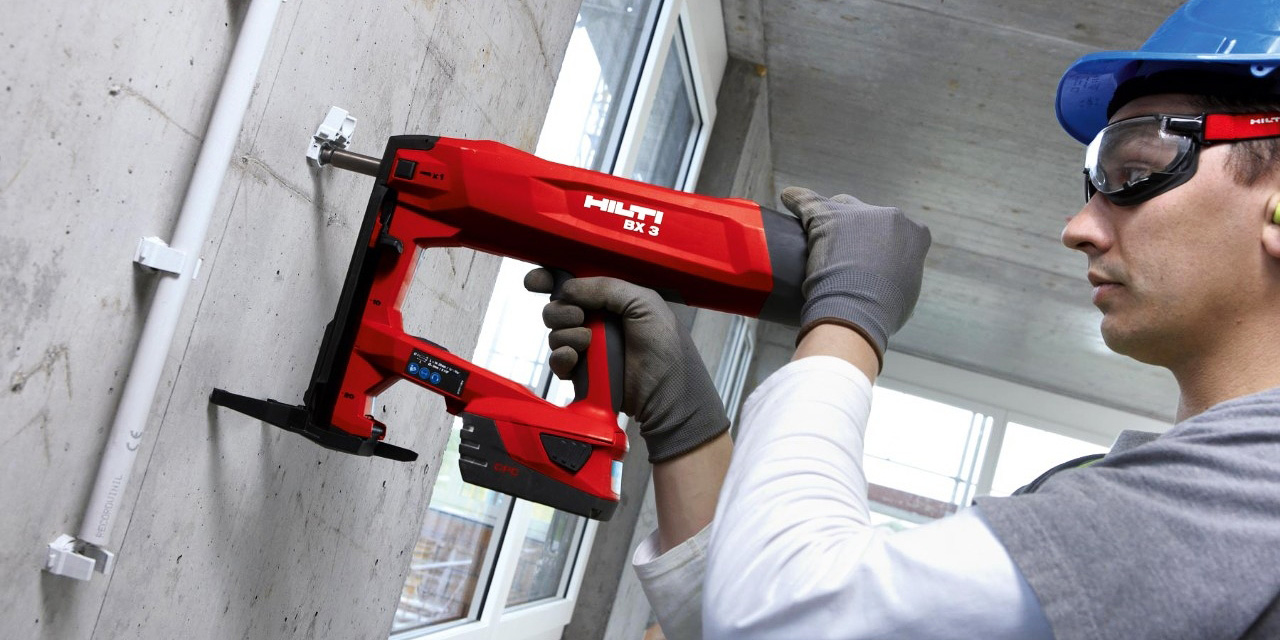

Крепление кабеля с помощью монтажных пистолетов

Использование специальных устройств для фиксации кабеля позволяет выполнять его укладку с высокой скоростью. Такие приспособления называют монтажными пистолетами. Они работают от сжатого газа или электричества. С их помощью либо кабель прибивается специальными скобами, либо устанавливаются крепежные клипсы, куда он впоследствии крепится.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

основная задача крепления – обеспечение надежности фиксации без провисаний;
на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
крепление производится с максимальным расстоянием между точками 50 см;
укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
при наличии натяжного или подвесного потолка штробление не производится;
для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Типы держателей для гофротрубы

Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.

Клипсы под гофру

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.

Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.

Дюбель-стяжка для крепления гофротрубы

Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.

Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.

Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

Металлические скобы

Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.

Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

Самодельные приспособления для крепления гофротрубы

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.

Читать также: Как стать электриком без образования

Обычно для самодельных приспособлений используют:

Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.

Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото) .

При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.

Как устроена скрытая проводка

При укладке кабелей в штробы учитывают схему расположения розеток, выключателей и осветительных приборов в комнатах.

На кухне

Согласно требованиям ПУЭ, при прокладке проводки необходимо соблюдать такие правила:

кабели должны пролегать на расстоянии более 60 см от пола и водопроводных труб (то же касается розеток);
расстояние в 60 см должно оставаться и от газовых коммуникаций.

На нижнем уровне прокладывают провода для розеток, к которым подключают приборы на короткий срок.

На расстоянии 1-1,3 м от пола размещают точки питания осветительных устройств и техники, расположенной на рабочем столе. Розетку для подсоединения вытяжки монтируют на высоте 2 м.

В спальной комнате

Проводку в таком помещении прокладывают с учетом комфорта использования розеток. Точки питания рекомендуется располагать возле кровати или прикроватной тумбы. При наличии письменного стола дополнительно прокладывают кабели для 2 розеток. Точку питания для телевизора устанавливают на высоте 1,3 м.

В гостиной

В этой комнате элементы электросети должны располагаться так:

выключатель монтируют возле дверного проема на высоте 90 см;
розетку возле диванной зоны располагают так, чтобы было удобно подключать светильник или зарядные устройства;
точку питания для телевизора размещают за прибором;
при наличии рабочего стола добавляют розетки для компьютера или другой техники.

В детской комнате

Здесь проводку прокладывают по тому же принципу, что и в спальне. Однако при размещении розеток учитывают, что они должны находиться на безопасном расстоянии от места сна или игр ребенка.

В ванной и туалете

Важное правило укладки кабелей в санузле — безопасность. Розетки для бойлера размещают на расстоянии 1,5 м, для стиральной машины — 60 см от пола

В подсобке

Установка розеток в таких помещениях не является обязательной. Выключатель располагают на расстоянии более 10 см от дверной ручки и на высоте 90 см от пола.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.
