Закручивание винтовых свай самостоятельно

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр. Проект свайного поля
2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Способы установки винтовых свай

Существует два основных способа монтажа свайно-винтового фундамента. Это:

1. Ручной.
2. Механизированный.

На выбор способа установки свай под фундамент влияет несколько важных факторов, если не считаться с ними, то основание постройки будет ненадежным. Перед монтажом необходимо учесть:

• Характеристику грунта – параметры его плотности и каменистости.
• На каком расстоянии от поверхности земли залегают грунтовые воды.
• На каком расстоянии от участка находятся коммуникационные магистрали.
• Количество и время эксплуатации сооружений, расположенных поблизости.
• Пожелания будущих владельцев дома.

Ручная установка свайно-винтового основания

Установка винтовых свай вручную необходима тогда, когда специальная техника не может подъехать на место строительства. Кроме того, техника не используется при малом объеме работ, например, если необходимо закрутить не более 10 винтовых свай, имеющих небольшой диаметр. В этом случае применение техники увеличит материальные расходы. Также не разрешается использование техники для завинчивания свай при соблюдении режима «тишины» и заповедных зонах.

Плюсы ручной закрутки винтовых свай

Ручной способ закрутки винтовых свай имеет большое достоинство: относительную дешевизну работ, поскольку не тратятся денежные средства на аренду техники. Монтаж фундамента производит бригада из трех физически сильных мужчин, которые используют простые приспособления: лопаты, кувалды и уровень, рычажные ключи либо трубы, которые помогут заворачивать стержни.

Минусы ручной установки винтовых свай

К недостаткам ручной установки винтовых свай относятся:

• Опоры могут быть критически отклонены от вертикальной плоскости.
• Винтовые сваи могут быть закручены не до конца, поскольку для этого может не хватить человеческих физических сил. В этом случае глубина фундамента не будет иметь необходимую величину.
• Фундамент строения обустраивается на небольшой территории.
• Используются сваи с максимальным диаметром 108 мм.

Этап ручной закрутки винтовых свай своими руками

Во время ручного закручивания винтовых свай своими руками, используют специальный бур, просверливаются отверстия, у которых должен быть нужный диаметр. Лунки делают с помощью обычной лопаты. В них вставляются сваи. Затем необходимо замерить правильное вертикальное положение и начинать закручивать, пока свая не достигнет отмеченного уровня.

Чтобы закрутить сваю, необходим металлический стержень или лом. Он вставляется в технологическое отверстие несущего элемента, а затем на него надевается усиленная труба. Эта конструкция затем вращается по часовой стрелке до тех пор, пока свая не окажется на нужном уровне. Вращают два человека, а третий с уровнем в руке проводит постоянный контроль вертикальности.

После установления всех элементов они выравниваются по высоте. Лишнее, все, что выступает над отметкой, которая определяется с помощью оптического дальномера или простой проволоки, обрезается. Для придания большей надежности фундаменту будущего дома производят его усиление – заливают бетонный раствор. Когда раствор застынет, привариваются оголовники. Каждый шов от сварочного аппарата необходимо обработать средством против коррозии.

На установку винтового фундамента вручную уходит не очень много времени – каждая свая вкручивается максимум полчаса. Опоры заглубляются минимум на полтора метра, поскольку в противном случае они будут стоять непрочно при замерзании или оттаивании грунта.

Монтаж обвязки и незаконченные работы

Основная работа была закончена, но оставалась ещё обвязка, которую делать надо обязательно. В то время деньги были уже потрачены, материалы закончились, но остался 1 куб бруса 150 на 150 мм. 8 штук бруса как раз хватило для этих целей. Первый венец уложили по всему периметру и по основным несущим перегородкам. Под брус на металлические оголовники подкладывали куски линолеума.

Крепление бруса к оголовнику делалось с помощью «глухарей» — больших саморезов диаметром 8 мм. и длиной 100 мм. со шляпкой под головку на 13. В углах брус соединялся под углом 45 градусов. Несущий брус под перегородки крепился к стеновому благодаря креплениям, сделанным из уголка. Нечто подобное продается в любом строительном магазине…

Плоскость основания получилась идеально ровной. Под оголовники для выравнивания бревна ничего лишнего не пришлось подкладывать. Хотя знаю, что многие строительные фирмы промышляют таким вариантом, чтобы исправить свои «косяки» (разный уровень высот в сваях).

Металлическую обвязку винтовых свай сделаю весной. Буду использовать уголок или квадратную профильную трубу. Результат моих действий вы увидите в других статьях блога. А в заключении хочется сделать некоторые выводы.

Ошибки и рекомендации по монтажу

При выполнении работ, важно руководствоваться рекомендациями, которые позволят избежать распространенных ошибок. Прежде всего, необходимо выполнять работы вдвоем, а еще лучше — втроем, поскольку третий рабочий должен будет контролировать вертикальность установки свай. Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции

Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции.

При необходимости установить секции забора с использованием саморезов, лучше отдавать предпочтение кровельным разновидностям, так как они отличаются высокой устойчивостью к негативным воздействиям.

В процессе выполнения работ, необходимо сначала монтировать угловые сваи, а только потом оставшиеся. Выбирая длину свай, необходимо руководствоваться высотой будущего забора — если она будет 1,5 метра, то следует приобретать 3-метровые элементы.

Важная и полезная информация о винтовых сваях для возведения забора — здесь.

Ошибки и правила закручивания свай

Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:

• вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
• игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
• установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
• углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
• остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
• остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.

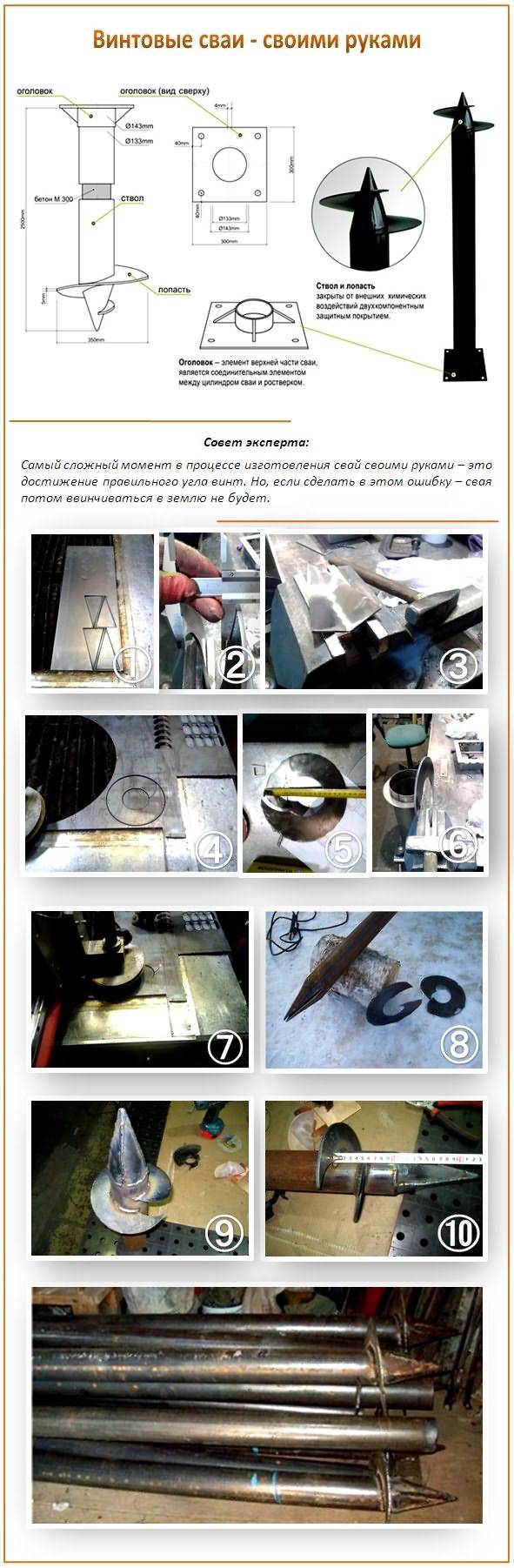

Монтаж винтовых свай своими руками

Монтаж винтовых свай своими руками — востребованный способ для организации фундамента. Винтовые сваи представляют собой элементы, которые впоследствии выполняют функцию опоры. Если сравнивать с ленточным либо монолитным типом фундамента, основание, созданное с помощью свай, не требует выполнения строительных работ с задействованием профессионалов и специального оборудования.

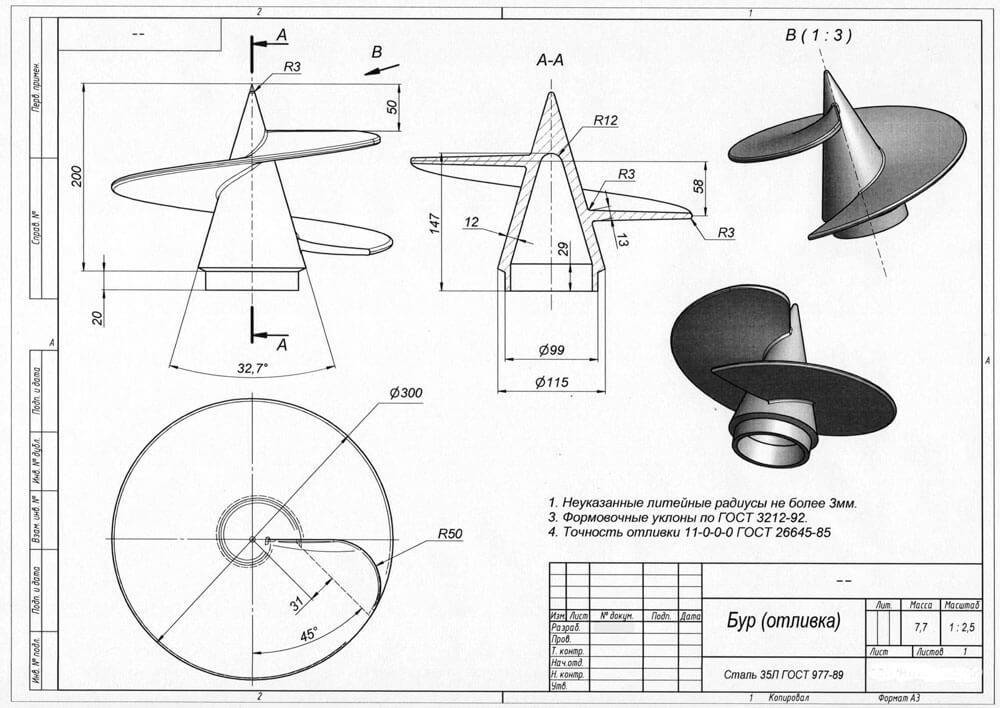

Для изготовления винтового элемента используется сталь с дополнительным покрытием, предотвращающим формирование коррозии. Внешний вид свай представлен трубой с заостренным концом и винтовыми лопастями для проникновения в грунт. Сверху винтовая труба имеет отверстие для движения при вкручивании.

Применяется этот метод обустройства фундамента для всех видов грунта, кроме горных и каменистых поверхностей. За счет формирования такого фундамента происходит защита основания строения от воздействия грунтовых и талых вод.

Установка винтовых свай своими руками экономит денежные средства, однако трудозатраты в этом случае больше, чем при участии специалистов. Винтовой элемент обеспечивает быстрое ввинчивание в почву усилиями двух человек.

В зависимости от предназначения винтовые трубы разделяются на размеры диаметров, которые определяют вид строительства:

• для ограждений с использованием сетки рабицы — 57 мм;
• установка заборов из деревянных элементов или профнастила, а также строительство бытовых построек малого веса — 76 мм;
• монтаж громоздких ограждений из бетона, строительство домов и пристроек в качестве веранд — 89 мм;
• для фундамента под двухэтажные коттеджи с мансардами — 108 мм.

Оставьте заявку и получите скидку 3%

В результате пробного бурения специалисты узнают о том, на какую длину следует ввинчивать сваи, чтобы добиться наилучшего показателя надежности. В соответствии с полученными данными высчитывается длина сваи. В умеренном климате она обычно составляет 2,5 метра, но все зависит от индивидуальных особенностей почвы, иногда требуется и все 4 метра.

Перед тем, как установить первую сваю, необходимо выполнить правильный расчет свай и определить, на каком расстоянии друг от друга они будут монтированы. Обязательно следует выполнить чертеж установки свай (свайное поле). Далее следует отметить места монтажа конструкции и глубину грунта.

В основе такого фундамента – свая винтового типа, конструкция которой состоит из стальной трубы, один конец которой заострен и имеет стальные лопасти. Обязательно наличие антикоррозийного покрытия. Лопасти выполнены таким образом, что при ввинчивании они не разрыхляют грунт, а уплотняют его. Благодаря наконечнику нагрузка выдерживается большая, что не дает свае погружаться в почву. Кроме того, свая при сезонных передвижениях грунта не выталкивается. Монтаж винтовых свай занимает основное время сооружения фундамента.

В заранее разработанных чертежах указано, на какую глубину требуется установить сваю. Обычно это глубина, на которой заканчивается торфяной или просадочный слои почвы.

Как происходит монтаж свай винтового типа

Монтаж свай винтового типа выполняется либо ручным способом, либо с использованием спецтехники. Если вы строите небольшой дом, то применять спецтехнику совершенно невыгодно, поэтому сваи монтируют вручную. Процесс такой установки может занимать до часа, все зависит от сопутствующих факторов: наличия деревьев и камней на участке, а также сложности почвы. Благодаря тому, что свая ввинчивается с использованием специального ключа, она может быть монтирована вглубь на 4 метра, для чего потребуется сила 4-х человек. Какой бы вы ни выбрали способ монтажа, при закручивании свая должна иметь строго вертикальное направление, что проверяется уровнем.

Несмотря на то, что установка свай кажется простым процессом — это достаточно ответственная задача

Для долгой и надежной эксплуатации будущего здания важно избегать ошибок, которые являются самыми распространенными в данном процессе. После вкручивания всех винтовых свай, верхняя их часть отрезается до уровня, что требуется для фундамента, далее выполняют бетонирование

Чтобы конструкция была целостной, все сваи между собой скрепляют с помощью швеллера или бруса. Материал выбирается в соответствии с видом здания.

Вот и все, что можно коротко рассказать об установке винтовых свай. При условии соблюдения всех необходимых норм и правил, ваш фундамент будет выполнен надежно и безопасно.

Стоимость сооружения основания под дом можно узнать из прайс листа.

Если есть необходимость проверить, насколько ваш участок соответствует возможностям монтажа свайного фундамента, следует позвонить в нашу компанию и сотрудник выедет на объект в любое удобное для вас время.

Как закрутить винтовые сваи своими руками

1. прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
2. монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
3. мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
4. мотобур.
5. сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Варианты закручивания свайного основания

Существуют следующие способы завинчивания винтовых свай:

• при помощи ручных инструментов;
• электромеханическими приборами с редуктором;
• специальным оборудованием или техникой.

В отличие от столбчатых изделий, сваи закручиваются до пластов с необходимой несущей способностью, поэтому во время работы нужно постоянно контролировать уровень затяжки после прохождения уровня промерзания. Легче всего контролировать его при завинчивании винтовых свай своими руками.

Вкручивание ручными приспособлениями

Простейшим инструментов для вкручивания сваи являются 2 рычага, закрепленные вверху столба в специальных отверстиях или приваренных хомутах. Процедура закручивания по данной методике состоит из следующих этапов:

• Бурение отверстий глубиной 0,5 м и диаметром на 10 см меньше лопасти винта.
• Правильное размещение. Монтаж сваи по вертикали в направляющую скважину, скрепление рычагов.
• Вкручивание. Вращение рычагов двумя рабочими, слежение за вертикалью третьим специалистом.

Вкручивание электромеханическими инструментами

Для ввинчивания сваи вручную потребуется 3 человека, но если помощники отсутствуют, осуществить погружение винта можно при помощи комплекта с мощной дрелью. Для таких целей также производится специальный мультипликатор. Для свай необходимо использовать разновидности с числами 1/56-1/70. В их конструкцию входят:

• Редуктор для винтовой сваи – планетарная передача, превращающая быстрое вращение сверла дрели в медленное ввинчивание.
• Корпус с упором. На него устанавливается стабилизирующий рычаг, который обеспечит стабильность прибора во время работы.
• Четырехгранные и шестигранные головки разных размеров.
• Рукоятка, которая внешне напоминает мясорубку.

Процесс закручивания винтовых свай мясорубкой имеет следующую технологию:

1. На лежащую сваю устанавливается оголовок с фланцем.
2. К нему прикрепляется адаптер.
3. В отверстие адаптера понадобится завинтить редуктор.
4. Соединение электродрели с редуктором, путем зажатия в патроне болта с головкой нужного размера.
5. Свая устанавливается в проделанное отверстие, на упор насаживается труба, которую понадобится закрепить в почве.
6. Инструмент подключается к сети, редуктор начинает свое движение. Рабочему понадобится лишь следить за вертикальными отклонениями и подправлять их.

Процесс закручивания винтовых свай дрелью можно увидеть на следующем видео.

Мультипликатор позволяет сократить число рабочих.

Ввинчивание специальной техникой

Сначала свайный фундамент погружался в почву только при помощи большого оборудования с навесными вращателями. Подобная техника имела мощный редуктор, но не могла гарантировать вертикальное позиционирование вначале работы, когда лопасти еще не были погружены в почву. В технике, которая производилась после, эта проблема была решена с помощью центрователя, поскольку он гарантировал минимум отклонений по вертикали.

На данный момент для закручивания винтовых свай чаще всего применяется следующая спецтехника:

• Торнадо. Перевозное изделие, сборка которого не отнимет более получаса. С помощью него процедуру закручивания можно осуществить довольно быстро и без особых усилий.
• МГБ-50П – буровая установка на шасси, которое обеспечивает самостоятельное передвижение.
• Электросваеверты от разных производителей.

Закрутить свайный фундамент достаточно просто. Главное, знать технологию работы и использовать надлежащее оборудование. С помощью фото и видео, использованных в статье, можно на практике увидеть, как выполняется подобная работа.

На начальном этапе сооружения свайно-винтовых фундаментов проводится ввинчивание свай в грунт до достижения несущих пластов, расположенных ниже границы промерзания. Возможен монтаж винтовых свай своими руками, при котором специализированный инструмент не требуется, а также механизированная установка посредством разного рода оборудования для закручивания винтовых свай. Рассмотрим распространенные способы начального строительства СВФ более подробно.

↑ Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

В некоторых случаях фундаменты на сваях являются единственной возможностью построить на участке дом, так как грунт не позволяет использовать, например, ленточный фундамент.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

А свайный метод установки изобрели лишь в начале XIX века.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Обрезка свай и формирование ростверка

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

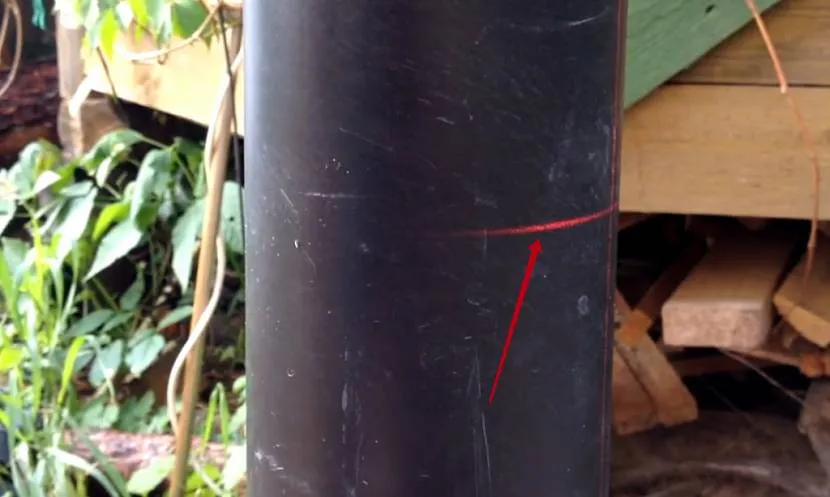

Разметка лазерным уровнем Источник bibliostroy.ru

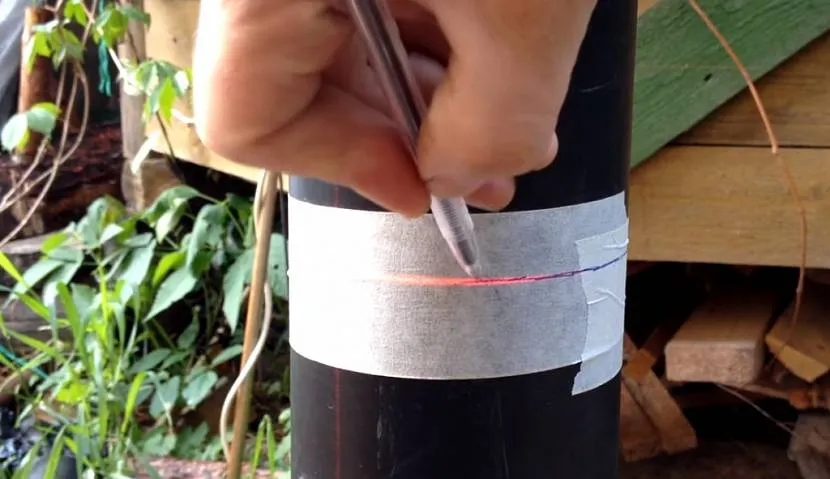

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваю Источник bibliostroy.ru

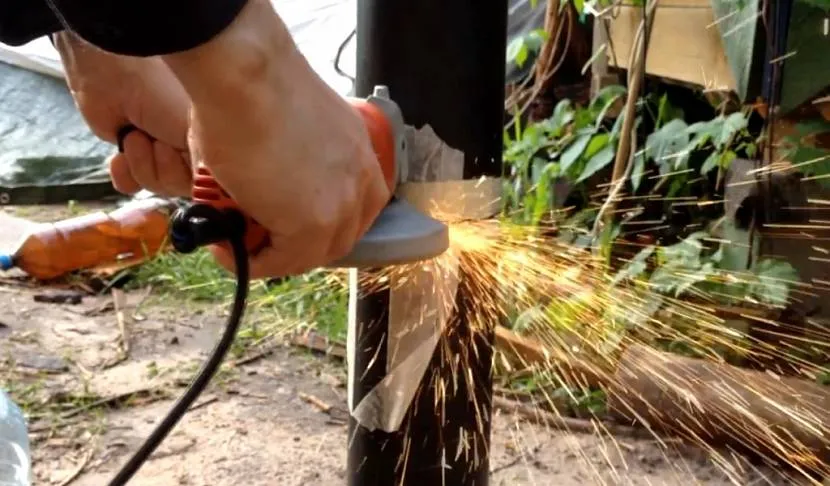

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваи Источник bibliostroy.ru

Итоговая установка свайного фундамента на основе

• Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
• Выравненное основание заливается бетоном.
• На них навариваются головки.
• Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.
