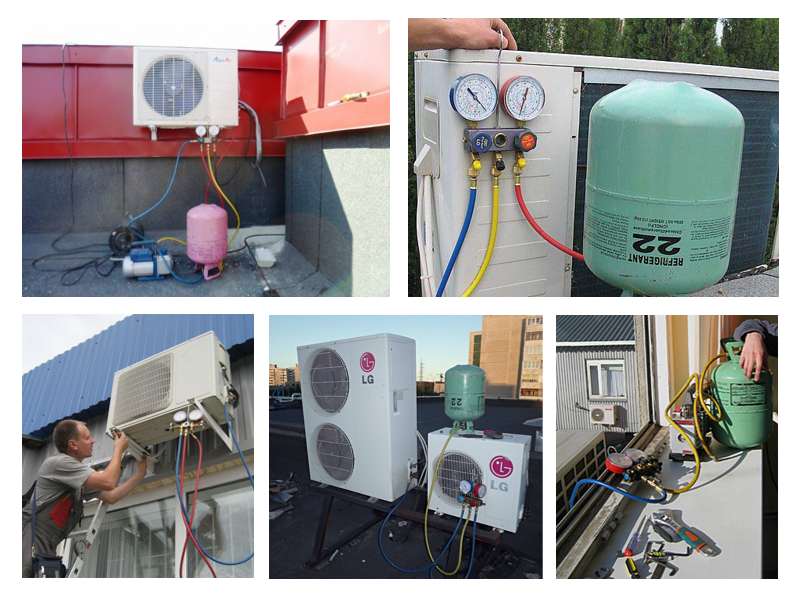

Процесс замены своими руками
Чтобы поменять фреон в системе, необходимо избавиться от старого газа. Он просто выпускается в атмосферу. Именно так поступают новички, поскольку это для них оптимальный вариант. Определить, какое количество газа осталось в системе, и сделать дозаправку может только опытный мастер.
Инструкция по замене фреона выглядит следующим образом:
- На первом этапе старый газ выпускается в атмосферу. Делается это путем откручивания трубки или золотника. В процессе работы нужно стараться, чтобы не вытекло масло, поэтому выпуск газа проводится медленно. В это же время открываются с помощью ключа оба крана.
- Краны закрываются. Синий шланг манометрической станции, расположенный слева, подсоединяется к золотнику.
- Расположенный посередине желтый шланг, подсоединяется к вакуумному насосу. Агрегат включается. В течение работы ведется наблюдение за вакуумметром. Его стрелка сначала опускается до нуля, а потом движется ниже и должна показать -1 Бар. На сервисных портах вентиля открываются.
- В течение 20 мин. контур вакуумируется. Прибор останавливается. Ведется наблюдение за стрелкой в течение 0,5 часа. Если она не начнет двигаться к нулю, значит, протечки нет.
- Шланг вынимается из насоса и подключается к баллону. Левый кран коллектора закрывается. Открывается вентиль резервуара и идет продувка фреоном шланга.
- Дальше баллон устанавливается на электронные напольные весы. Стрелка обнуляется. Вентиль коллектора открывается и ведется наблюдение за уменьшением веса баллона. Как только требуемое количество фреона вытечет, кран перекрывается.
- Заворачиваются оба вентиля системы, шланги убираются, и ведется проверка установки.
Мобильный кондиционер
В первую очередь, стоит разобраться с самим понятием – мобильный кондиционер, и чем он отличается от привычных сплит – систем.
Это прибор для вентилирования воздушных потоков помещения компактного формата. Устанавливается в помещениях, где установка сплит – системы невозможна.
Работа его имеет ряд особенностей:
- Мобильность
- Компактность
- Удобство при транспортировке
- Высокая мощность гарантирует хорошие результаты работы (высокая эффективность охлаждения температуры помещений)
- Осуществляет работу в нескольких режимах
- Может не только вентилировать и менять температуру воздушных потоков, но и очищать их от вредных примесей и микробов.
По своему устройству напольные кондиционеры могут быть однокомпонентными моноблоками или сплит-системами мобильного типа. И моноблокам, и сплит-системам требуется своевременная заправка мобильного кондиционера.
Наиболее популярный тип напольных кондиционеров – одноблочное устройство. Он включает в себя основной корпус и воздухоотводную трубу. Особенность работы устройства – поступление воздушных потоков из помещения и выход переработанного воздуха на улицу через воздуховодную трубу.
Напольный кондиционер обычно приобретается в помещения, где невозможно установить сплит – систему, при возможности частой смены места жительства. Часто прибор используется в качестве сезонного охладителя помещения на дачных участках. Также применяется при снятии жилья в аренду.
Как часто нужна заправка?
В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.
Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.
Специальное оборудование для обнаружения утечек
Рекомендуем: Что делать, если перегрелся двигатель?
Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.
Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.
3 Причины утечек фреона
В состав сплит-системы включена пара блоков, сопряженных фреоновой трассой из медных трубок. Для их соединения используются гайки и вальцовочные соединения, иногда они служат местом утечки фреона, при недостаточном уплотнении в процессе монтажа. В самом кондиционере могут возникать свищи и трещины в результате вибрации при функционировании вентилятора и компрессора, из-за чего трубки внутри прибора могут перетираться. Они тоже служат источником утечек. В местах пайки внутренних деталей тоже иногда появляются утечки. В некоторых ситуациях мастер не сразу может определить место утечки, поэтому использует опрессовку азотом, чтобы выявить проблему.
Как работает автокондиционер
Это устройство работает по принципу холодильника: компрессор сжимает хладагент (фреон), повышая его температуру. Горячий фреон проходит через конденсатор (аналог радиатора охлаждения), где остывает и переходит в жидкое состояние. Жидкий газ поступает в испаритель, также являющийся аналогом радиатора. Переход из жидкого в газообразное состояние приводит к резкому падению температуры, из-за чего радиатор испарителя охлаждается до отрицательной температуры. Вентилятор компрессора засасывает забортный воздух и обдувает им испаритель, затем гонит воздух поступает в салон, снижая его температуру.
Диагностика кондиционера
Если автокондиционер начал работать хуже, самостоятельно проведите диагностику. Вот список основных действий для этого:
- Проверка салонного фильтра.
- Осмотр шлангов, трубок, конденсатора и испарителя.
- Проверка электромотора и лопастей вентилятора.
- Проверка ремня.
- Проверка компрессора.
Для проверки салонного фильтра его вытаскивают наружу и осматривают. Чистый фильтр вставляют обратно, грязный заменяют новым. Для осмотра конденсатора может потребоваться снятие решетки радиатора. Для осмотра шлангов, испарителя или трубок нужно снять кожух кондиционера (эта процедура описана в мануале автомобиля). Если автокондиционер устанавливали своими руками отдельно, читайте инструкцию, которая идет с ним в комплекте.
Если повреждения в радиаторах, замените их самостоятельно или обратитесь в специализированную мастерскую. Проверьте натяжение ремня и сравните с указанным в инструкции по обслуживанию машины или кондиционера. Заведите мотор, затем поднимите обороты до 1500 в минуту. Обхватите рукой выход высокого давления (к нему подсоединена толстая стальная или медная трубка). Если компрессор работает правильно, то через 1–2 минуты выход нагреется и руке станет жарко. Если обжигает руку, компрессор необходимо ремонтировать или менять. Если чуть теплый – в системе слишком мало хладагента. Обхватите рукой выход холодного давления, к которому подходит тонкая трубка. Через 1–2 минуты рука должна замерзнуть до болевых ощущений. Если этого нет, в системе большая утечка хладагента и ей необходим серьезный ремонт. Также необходимо проверить состояние вентилятора и при необходимости заменить его. Эта процедура описана в мануале автомобиля или кондиционера.
Подготовка к заправке кондиционера
Прежде чем приступать к заправке кондиционера фреоном своими руками, вы должны понимать – это очень сложный процесс, с большим количеством нюансов, поэтому его сложно сделать правильно. К тому же нормальное оборудование для работы с фреоном обойдется заметно дороже услуг мастера. Если же вы твердо решили самостоятельно заправить автокондиционер, внимательно изучите его инструкцию. Потому что действия, которые подходят для одного кондиционера, неприменимы для другого. Обычно кондиционеры заправляют фреоном один раз в три года. Если же появилась утечка, то заправлять его придется часто.
Как заправить кондиционер в машине своими руками
После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.
Необходимые инструменты и материалы
- стандартный баллон фреона определённой марки;
- метрологическая станция (только при полной замене);
- тройной переходник с выводом для манометра;
- вентиль;
- шланг низкого давления;
- манометр;
- штуцер для определённой марки авто (соединительная муфта).
Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.
Пошаговая инструкция
- Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.
Внимание!
Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений.
Красная стрелка– трубка низкого давления, синяя– высокого.
- К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
- Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
- Установить тройник на вентиль баллона.
- Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
- Включить климатическую установку в салоне на полный режим.
- Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.
Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.
Ошибки при заправке
- Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
- Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
- Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
- Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
- Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
- Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
- Заправка системы при некалиброванных либо изношенных датчиках.
Назначение и преимущество
Автокондиционер– незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку. Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.
В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:
- снижает температуру воздуха до необходимой автолюбителю температуры;
- эффективно борется с «потливостью» стекол (это может пригодиться зимой);
- поддерживает уровень влажности на оптимальном уровне;
- надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
- является весьма мощным фильтром для воздуха внутри салона;
- вам не нужно открывать окна – система охлаждения и очистки все сделает сама.
Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

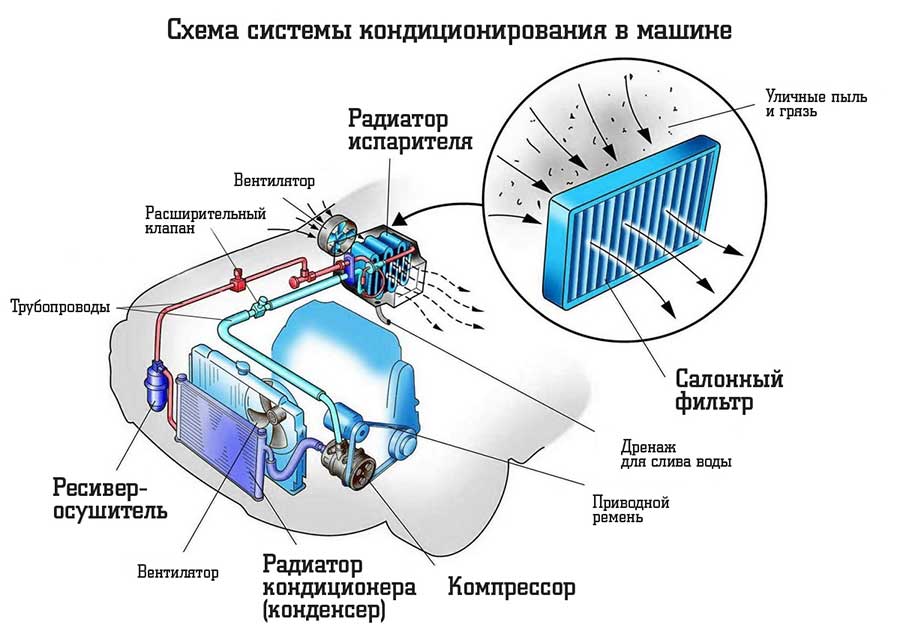

Принцип работы
Автокондиционер состоит из нескольких элементов:
- Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
- Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
- Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
- Ресивера-осушителя, через который производится очистка и осушение хладагента;
- Трубопроводов;
- Расширительного клапана;
- Охладительного вентилятора;
- Системы автоматики (предохранители, датчики и так далее).
По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.
Работает система по следующему принципу:
- Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.
- На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.
- После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.
- Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.
После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.
Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.
Приборы и материалы для самостоятельной заправки
Если планируется заправка установки самостоятельно, то приобретаются или берутся в аренду оборудование и материалы.
К ним относятся:
- бытовой вакуумный насос с обратным клапаном;
- манометрический коллектор, в комплект которого входит набор шлангов.
- домашние электронные напольные весы;
- набор рожковых ключей.
Нелишним будет приобретение электронного прибора, обладающего возможностью нахождения мелких дефектов, через которые проходит утечка фреона. В случае понижения давления им может быть обнаружена щель толщиной с волос.
Алгоритм заправки
Приведем подробное пошаговое руководство по проведению заправки изделия. Речь идет о заправке любого климатического изделия методом показателя перегрева: существует разница между температурой перегретого пара и его аналогом, означающим кипение хладагента. Первый из показателей контролирует электронный термометр, который достаточно приложить к газовой трубке изделия, второй — по показаниям манометра, замеряющего низкое давление. Разница по температуре находится в пределах 5—8 градусов, если она хоть немного выше, то изделие давно не заправлялось — необходимо выполнить дозаправку.
- Открываем замки, которые есть на штуцерах кондиционера, чтобы удалить весь хладагент. Когда давление упадет до минимального — замки закрыть.
- Емкость с фреоном ставим на весы, выставляем на их табло значение «0».
- Для стравливания воздуха, находящегося внутри шлангов, кратковременно открываем вентиль на коллекторе.
- Теперь открываем газовый вентиль — процесс заправки запущен, давление в системе изделия постепенно повышается, а температура в трубопроводе будет снижаться.
- Когда разница между ними составит не более 8C — закрываем вентиль на коллекторе, а затем перекрываем выход хладагента из баллона.
- Вес сжиженного газа, затраченного на заправку кондиционера, узнаем на табло весов.
Заправленную сплит-систему включаем для проверки всех функциональных возможностей. Если в процессе работы не происходит появление инея на кранах наружного блока, то вы правильно рассчитали количество хладагента — изделие заправлено без нарушений рекомендованной технологии.
Для уверенной работы по дозаправке или заправке пользователям пригодится видео:
6 Что нужно знать о хладагенте?
В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.
Важная часть системы – компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.
Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус
Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно проверить компрессор и выполнить заправку как можно скорее.
Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.
Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.
Если кондиционер безупречно работал в течение нескольких лет, обслуживание сплита проводилось в соответствии с рекомендации производителя, а потом агрегат стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка.
Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.
Обморожение концов медной трубки и конденсат на ней – это явный признак того, что в системе недостаточное количество хладагента
Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.
Это не относится к фреону марки R-410А – более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.
Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.
Какой фреон использовать
Старая модель R-12 была запрещена, и ее заменили на более современный R-134a. Если ваше авто выпущено до 1992 года, то для него надо искать старый и «запрещенный» фреон. Узнать, какой фреон требуется для автомобиля, который был выпущен между 1992 и 1993 годами, поможет наклейка на внутренней части капота. Для более «продвинутых» водителей не составляет труда определить тип фреона для заправки просто по внешнему виду штуцера для заправки. Новый фреон заправляется в кондиционеры с высоким штуцером с большим диаметром.
Также для заправки автокондиционеров используют аммиак. Самый первый кондиционер, увидевший свет в 1929 году, использовал для своей работы аммиак. Развитие холодильной техники сильно тормозилось из-за того, что вещество было небезопасным для человеческого здоровья. Фреон был синтезирован в 1931 году. Он был полностью безопасным, и проблема была решена. С тех пор было выведено до четырех десятков фреона различного типа, которые различаются между собой свойствами и химическим составом. Самые дешевые варианты устраивали всех довольно долгое время. Однако их свойства были разрушающими, поэтому за последние 15 лет их разлюбили.
Эволюция охлаждающих веществ очень тесно связана с экологией. Один период развития данного типа индустрии отличился тем, что в то время фреон из машин винили даже в появлении озоновых дыр. В 1987 году был принят закон, который запрещал использование разрушающих веществ. Поэтому марку фреона R-22, которая была самой популярной, пришлось заменить. Те хладагенты, что поставляются из Европы сейчас, менее удобны, поскольку являются смесями различных фреонов. Однако каждый из хладагентов увеличивает производительность, исключает возгорание, определяет давление в контуре.
Заправка
Основной причиной поломки напольных кондиционеров является из несвоевременная заправка или вообще ее отсутствие. Дело в том, что в качестве хладагента прибора используется газ фреон, который подвержен испарению. Так, хладагент обычно теряет 10% своей массы в течение года. Также в процессе работы происходит естественная утечка фреона. Поэтому каждому потребителю надо уметь заправить мобильный кондиционер самому и периодически проводить эту процедуру.
Признаки нехватки хладагента:
- Медленная скорость работы
- Плохое качество работы
- Наличие постороннего шума
- Увеличение потребляемой электроэнергии
- Появление налета инея на корпусе прибора
- Обледенение воздуховодной трубы
Появление одного или нескольких признаков при работе свидетельствует о необходимости проведения процедуры заправки.
Перед тем, как заправить мобильный кондиционер фреоном, следует знать основные особенности заправки напольных кондиционеров:
- Устройство прибора подразумевает использование составных частей в едином корпусе. Изготовителями предусмотрена полная герметичность системы, поэтому корпус устройства подвергается процедуре спайки. Изготовитель заправляет прибор фреоном, после этого заправка не предусматривается. Однако любой кондиционер подвержен утечке хладагента, поэтому нуждается в проведении процедуры заполнения его фреоном. Заправка осуществляется при помощи монтируемого в устройство специального клапана Шредера, через которую осуществляется подача фреона.
- Особенности изготовления напольных кондиционеров подразумевают только процедуру полной заправки прибора, т.е. частичная заправка в данном случае не подходит.
- В мобильных кондиционерах используется фреон типа R22 и R407С – в более современных устройствах. R407С – трехкомпонентный газ сложного состава. При утечке теряется только часть его составляющих, поэтому осуществить дозаправку данного типа хладагента невозможно. Необходима процедура полной заправки.
Процедуру заправки мобильного кондиционера можно выполнить самостоятельно. Для этого рекомендуется соблюдать основные правила. Необходимо ознакомиться с инструкцией к заправке мобильных кондиционеров.
