Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
§ 45. Расчёт сопротивления проводника. Удельное сопротивление
Мы знаем, что причиной электрического сопротивления проводника является взаимодействие электронов с ионами кристаллической решётки металла (§ 43). Поэтому можно предположить, что сопротивление проводника зависит от его длины и площади поперечного сечения, а также от вещества, из которого он изготовлен.
На рисунке 74 изображена установка для проведения такого опыта. В цепь источника тока по очереди включают различные проводники, например:
- никелиновые проволоки одинаковой толщины, но разной длины;
- никелиновые проволоки одинаковой длины, но разной толщины (разной площади поперечного сечения);
- никелиновую и нихромовую проволоки одинаковой длины и толщины.
Силу тока в цепи измеряют амперметром, напряжение — вольтметром.
Зная напряжение на концах проводника и силу тока в нём, по закону Ома можно определить сопротивление каждого из проводников.
Рис. 74. Зависимость сопротивления проводника от его размеров и рода вещества
Советуем изучить Самодельный генератор
Выполнив указанные опыты, мы установим, что:
- из двух никелиновых проволок одинаковой толщины более длинная проволока имеет большее сопротивление;
- из двух никелиновых проволок одинаковой длины большее сопротивление имеет проволока, поперечное сечение которой меньше;
- никелиновая и нихромовая проволоки одинаковых размеров имеют разное сопротивление.
Зависимость сопротивления проводника от его размеров и вещества, из которого изготовлен проводник, впервые на опытах изучил Ом. Он установил, что сопротивление прямо пропорционально длине проводника, обратно пропорционально площади его поперечного сечения и зависит от вещества проводника.
Как учесть зависимость сопротивления от вещества, из которого изготовляют проводник? Для этого вычисляют так называемое удельное сопротивление вещества.
Удельное сопротивление — это физическая величина, которая определяет сопротивление проводника из данного вещества длиной 1 м, площадью поперечного сечения 1 м2.
Введём буквенные обозначения: ρ — удельное сопротивление проводника, I — длина проводника, S — площадь его поперечного сечения. Тогда сопротивление проводника R выразится формулой
Из неё получим, что:
Из последней формулы можно определить единицу удельного сопротивления. Так как единицей сопротивления является 1 Ом, единицей площади поперечного сечения — 1 м2, а единицей длины — 1 м, то единицей удельного сопротивления будет:
Удобнее выражать площадь поперечного сечения проводника в квадратных миллиметpax, так как она чаще всего бывает небольшой. Тогда единицей удельного сопротивления будет:
В таблице 8 приведены значения удельных сопротивлений некоторых веществ при 20 °С. Удельное сопротивление с изменением температуры меняется. Опытным путём было установлено, что у металлов, например, удельное сопротивление с повышением температуры увеличивается.
Таблица 8. Удельное электрическое сопротивление некоторых веществ (при t = 20 °С)
Из всех металлов наименьшим удельным сопротивлением обладают серебро и медь. Следовательно, серебро и медь — лучшие проводники электричества.

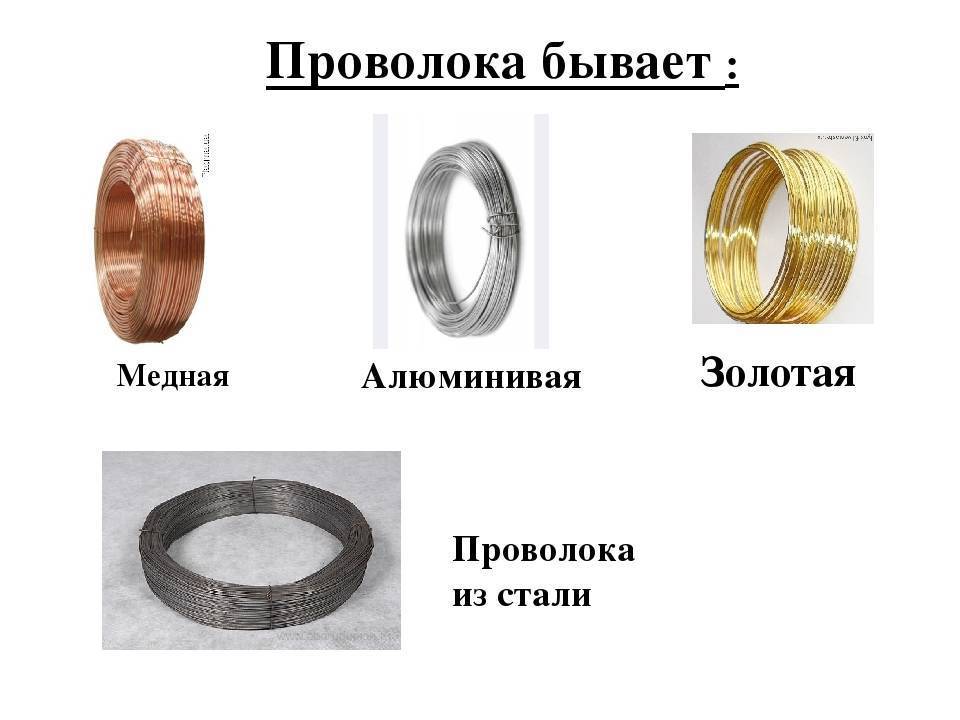

При проводке электрических цепей используют алюминиевые, медные и железные провода.
Во многих случаях бывают нужны приборы, имеющие большое сопротивление. Их изготавливают из специально созданных сплавов — веществ с большим удельным сопротивлением. Например, как видно из таблицы 8, сплав нихром имеет удельное сопротивление почти в 40 раз большее, чем алюминий.
Фарфор и эбонит имеют такое большое удельное сопротивление, что почти совсем не проводят электрический ток, их используют в качестве изоляторов.
Вопросы
- Как зависит сопротивление проводника от его длины и от площади поперечного сечения?
- Как показать на опыте зависимость сопротивления проводника от его длины, площади поперечного сечения и вещества, из которого он изготовлен?
- Что называется удельным сопротивлением проводника?
- По какой формуле можно рассчитывать сопротивление проводников?
- В каких единицах выражается удельное сопротивление проводника?
- Из каких веществ изготавливают проводники, применяемые на практике?
Какая проводка лучше медная или алюминиевая и почему
Представить дом или квартиру без электричества в наш век невозможно, свет поступает во все квартиры и дома. Чтобы определить какая проводка лучше медная или алюминиевая необходимо рассмотреть характеристики двух материалов и провести сравнительный анализ.
Алюминиевая проводка
Данный тип проводки получил широкое распространение в жилых домах и квартирах всей страны еще во времена СССР. Встретить алюминий можно и сейчас, в любом доме старше 15-20 лет. Связано это было с такими параметрами сплава, как:
Так как алюминий весит намного меньше меди, его больше применяют при прокладке линий электропередач, что позволяет уменьшить нагрузку на опоры, соответственно сэкономить на их изготовлении и монтаже. Согласно ПУЭ при монтаже новой сети не применяют алюминиевые кабели сечением менее 16 мм2. Не стоит сбрасывать со счетов и дешевизну, так как медь стоит дороже.
Минусы
Однако даже качественный алюминиевый провод имеет больше минусов, чем плюсов. К негативным моментам относят:
- меньшая электрическая проводимость, чем у меди (разница в 2 раза);
- способность окисляться при контакте с воздухом (в результате окисления на поверхности провода образуется слой, который не проводит электрический ток, что уменьшает полезное сечение и увеличивает сопротивление);
- меньший срок службы (составляет 20-25 лет, после чего резко возрастает вероятность пожара из-за окисления и последующего нагревания контактов);
- слабая механическая прочность (после нескольких изгибаний алюминиевый кабель легко ломается);
- сложность монтажа (обеспечить необходимую проводимость придется в этом случае, выбирая кабели большего сечения, с которыми крайне неудобно работать. Такие кабели выпускаются только одножильными).
Совет! Можно проверить качество алюминия на излом, для этого при покупке в магазине попробуйте 4-6 раз согнуть провод, если его поверхность быстро покрывается трещинами, значит провод хрупкий и работать с ним будет тяжело. Понятно, что лучше отказаться от такого товара.

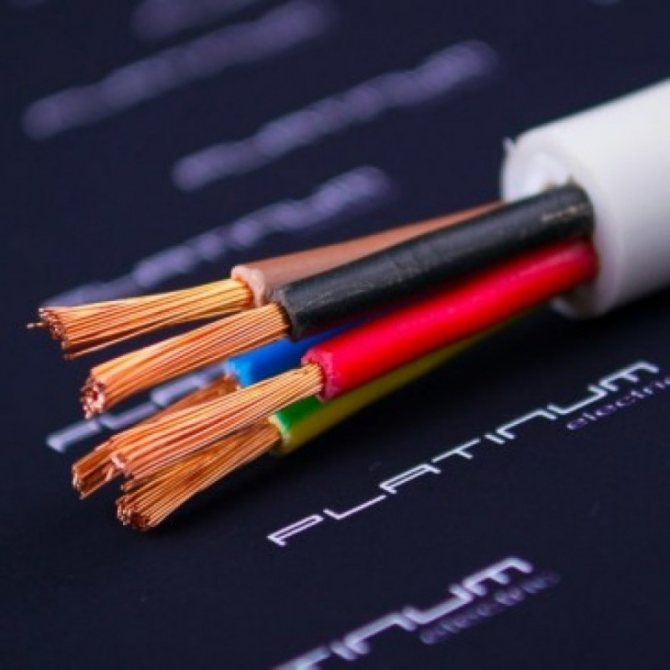

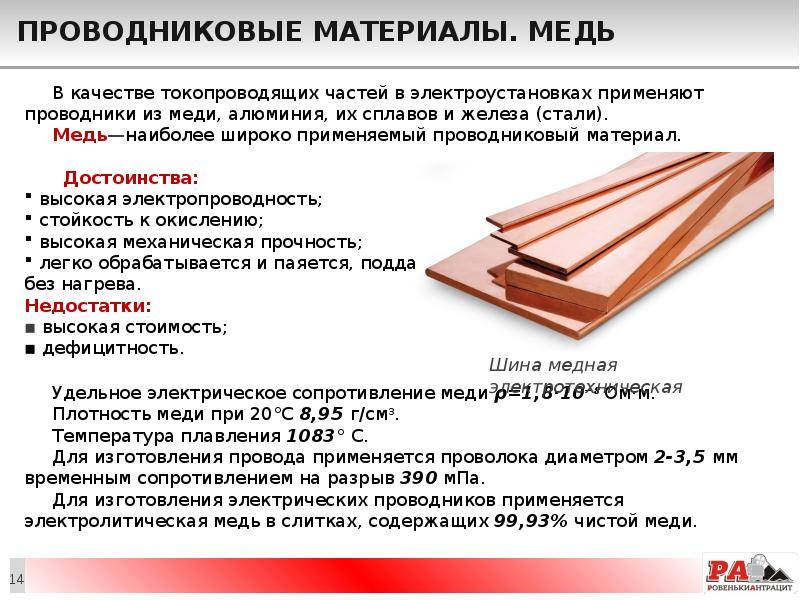

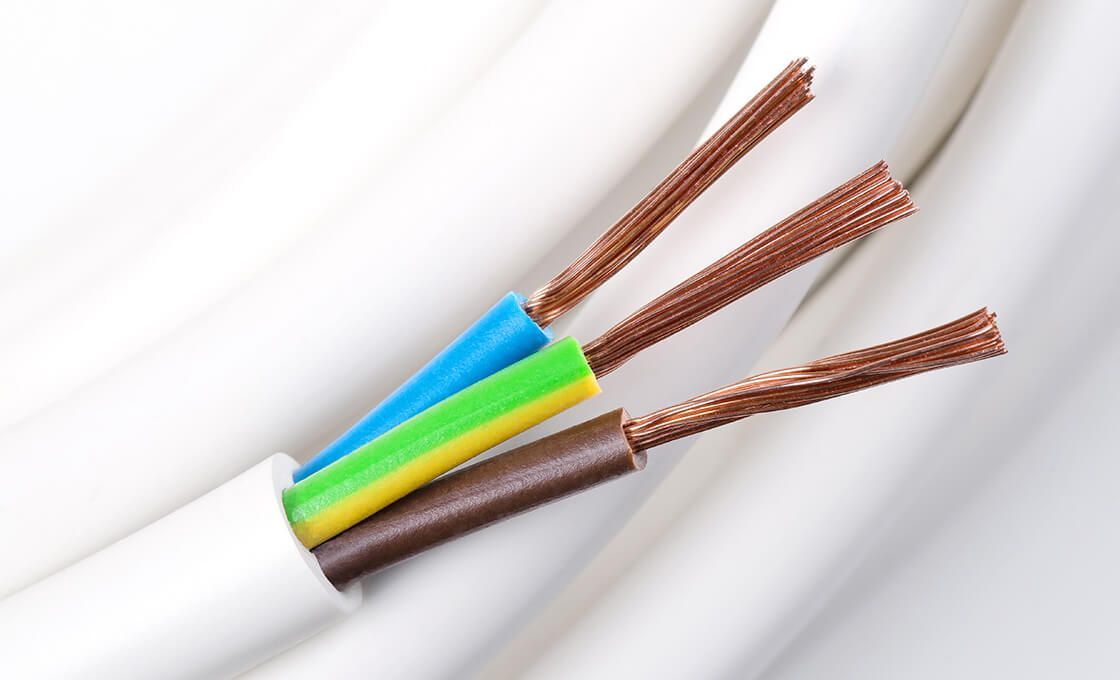

Медная проводка
При покупке или строительстве дома, квартиры желательно использовать этот тип проводки.
Однако, имейте ввиду, что, заменив проводку в квартире вы еще не получили надежную и способную выдерживать большие нагрузки сеть.
Не забывайте, что вводной кабель от лестничного щитка до квартиры в старых квартирах всегда выполнен из алюминия. Следует заменить этот участок, ведь его проводимость теперь слабое место новой сети.

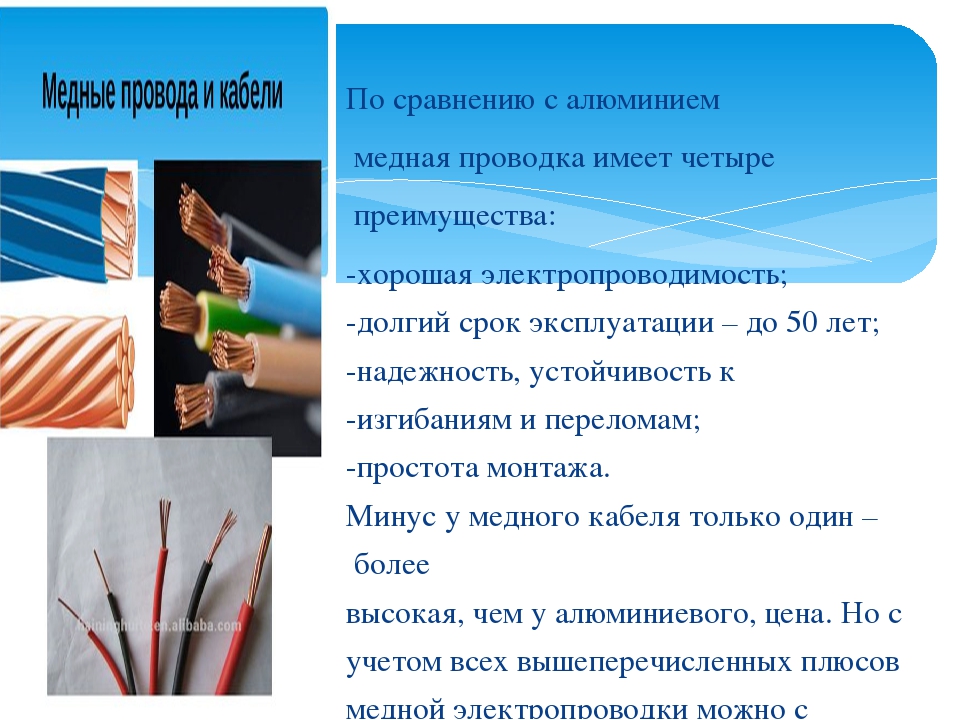

Достоинства медной проводки
Сравнение параметров, представленных ниже с параметрами алюминия позволит сделать правильный выбор в дальнейшем. Медь, как материал для электропроводки имеет ряд достоинств, к которым относят:
- хорошую проводимость (даже после окисления пленка на поверхности не препятствует прохождению электрического тока);
- срок службы доходит до 50 лет;
- высокую механическая прочность (жила легко выдерживает изгибание и скручивание до 10-15 раз);
- легкость монтажа (промышленностью выпускается несколько видов проводов с различными параметрами и жилами, с которыми удобно работать).
Минус домашней сети из меди, наверное, один – это ее цена, однако, когда необходимо выполнить качественную проводку отдавайте предпочтение этому материалу.
В строительных магазинах можно приобрести провода из сплавов цинка, покрытых медным напылением. Они стоят дешевле, чем медные, однако и характеристики материалов уступают проводам из чистой меди.
При нехватке средств лучше выполнить комбинированную проводку, розеточную группу отдельно запитать медными проводами, рассчитанными на большую силу тока, а цепи освещения – алюминиевыми.

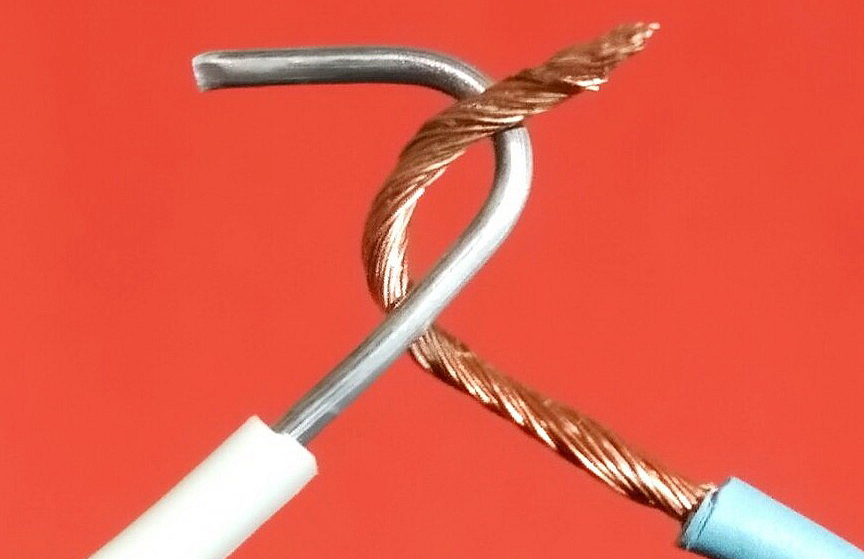

Однако имейте в виду, что соединение алюминий и медь выполняют только через специальные зажимы или соединительные колодки, которые препятствуют прямому контакту меди и алюминия, вызывающему сильное окисление последнего.
Из-за окисления стыка вырастает удельное сопротивление контакта, происходит нагрев и обгорание в итоге.
Рассмотрев характеристики легко прийти к выводу, что лучше для выполнения монтажных работ использовать медь, однако при необходимости можно выполнить сеть и из алюминия, вот только следить за ней придется тщательнее. Выбирать тот или иной тип проводки необходимо с учетом требований электробезопасности, ведь от этого зависит как долго прослужит сеть без необходимости вмешательства специалистов.
, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Главные недостатки алюминиевых проводов
Как и любому материалу, алюминию присущи свои отрицательные качества.
Места соединений проводников, изготовленных из алюминия, являются достаточно проблемными для прохождения тока. Это происходит из-за плёнки окисла, образующейся на его поверхности. Обладая высоким сопротивлением, эта плёнка способствует нагреву проводов. Особенно это опасно для кабелей, имеющих небольшое сечение. При нагреве алюминий имеет свойство расширяться, менять свою форму и пластичность. После остывания он возвращается в исходное состояние. Такие колебания приводят к тому, что в местах соединения проводников контакт со временем может нарушиться. Зазор между ними может явиться причиной искрения, часто приводящего к пожарам. По статистике, алюминиевая проводка является намного более пожароопасной, чем другие виды электропроводки.
Свойства алюминиевой кристаллической структуры приводят к тому, что металл подвержен растяжению. Такое качество плохо сказывается в местах соединений проводов, выполненных методом скрутки.
Высокое удельное сопротивление (0,027 Ом*мм2/м) не позволяет конкурировать алюминию с такими металлами, как медь (0,018 Ом*мм2/м). То есть он оказывает в полтора раза большее сопротивление прохождению электрического тока. Поэтому для одинаковой с медью пропускной способности кабели из алюминия должны иметь большее сечение.
Алюминию присуще такое негативное качество, как ломкость. Особенно это проявляется со временем, когда срок службы электрической алюминиевой проводки близок или превышает допустимый – 25 лет. Уже нельзя будет согнуть жилу с небольшим радиусом изгиба – она просто обломается. Поэтому рекомендуется по истечении срока службы менять алюминиевую электропроводку на другие её виды.
Согласно требованиям ПУЭ (правил устройства электроустановок), а также вышеописанным недостаткам, для проводки в квартирах и других помещениях алюминиевые кабели должны иметь сечение, равное или больше 16 мм2. Алюминиевая проводка должна соединяться болтовыми соединителями, зажимами с пружинными клеммами или клеммными колодками. Существуют специальные смазки, предотвращающие образование оксидной плёнки на поверхности проводников. Перед соединением желательно покрыть проводники такой смазкой. Таким образом, переходное сопротивление будет небольшим.
Преимущества и недостатки алюминия
У алюминиевой кабельной продукции есть свои преимущества и недостатки, на основании которых происходит выбор материала для конкретных задач.
Преимущества:
- Цена. Стоимость кабеля играет решающую роль при больших объёмах производства. Однако следует учитывать, что если алюминиевый кабель ощутимо дешевле медного аналогичным сечением, то при сравнении меди и алюминия с разными сечениями, но сопоставимой допустимой токовой нагрузкой разница в стоимости не столь существенна.
- Вес. Алюминиевый кабель весит примерно в два раза меньше медного, поэтому при прокладке алюминия по воздушным линиям нужно вдвое меньше опор. Это сокращает расходы на строительство линий.
Недостатки:
- Текучесть. Алюминиевые кабели и провода в большинстве своем делаются из мягких сплавов, а это пагубно сказывается на качестве контакта. При эксплуатации контакты с алюминием ухудшаются (особенно на скрутках и винтовых зажимах) и их нужно периодически протягивать. Это связано с его текучестью.
- Окисление. При работе алюминиевого проводника во влажной среде и на воздухе происходит его окисление. В этом процессе поверхность жилы покрывается оксидной пленкой, после чего окислительные процессы останавливаются. Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает.
- Хрупкость. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть. Это приводит к проблемам, как на этапе монтажа электроустановки, так и в процессе обслуживания, например при замене розеток и другого электрооборудования.
Однако некоторые из недостатков, например, текучесть, зависят от конкретного производителя и марки продукции, т.к. в этой сфере применяются различные сплавы.

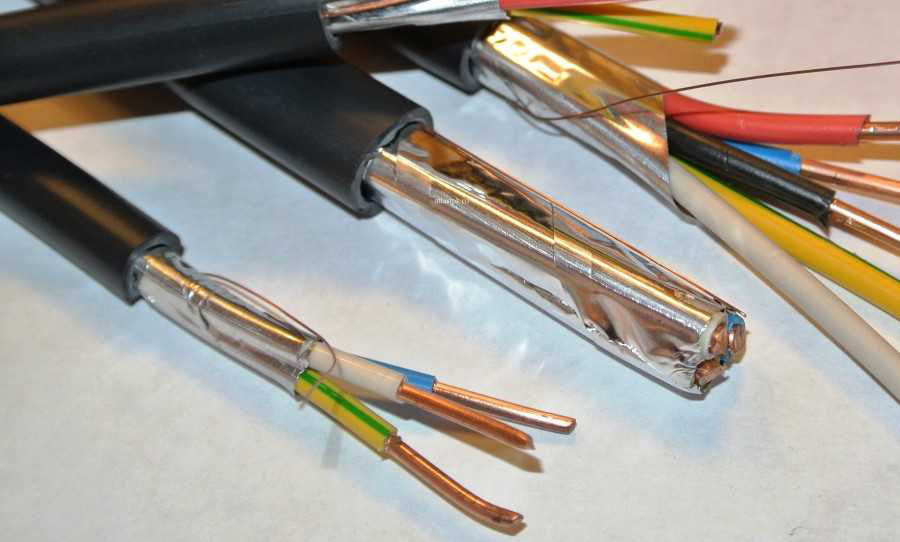

Однопроволочный или многопроволочный кабель
Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.
Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.
Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.
Watch this video on YouTube
Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.
Недостатки
Алюминиевая проводка характеризуется высоким удельным электрическим сопротивлением. Это сопротивление равняется 0,0271 Ом х кв.мм/м. Учитывая данный факт, в новейших редакциях ПУЭ отмечается, что в квартире или доме можно использовать только ту алюминиевую проводку, поперечное сечение которой превышает 16 кв. миллиметров.
В конечном итоге получается так, что для обеспечения необходимого уровня пропускной способности нужно использовать кабель с большим сечением. Другими словами нужно монтировать проводку, которая имеет большую толщину. Если сравнивать проводку из меди, то она обладает таким удельным электрическим сопротивлением, которое равняется 0,0175 Ом х кв.мм/м.
Такая проводка более эффективная и для использования в доме можно брать медный кабель с меньшим поперечным сечением. Как уже было отмечено выше, алюминий способен окисляться и пленка, образующаяся во время этого процесса, имеет плохую токопроводимость. Здесь есть еще один нюанс: эта пленка образуется из верхней части провода. В результате происходит небольшое уменьшение его поперечного сечения, а в результате растет сопротивление.
Так как пленка на алюминиевой проводке обладает высоким сопротивлением, то в местах соединения отдельных частей проволоки растет переходное сопротивление. Вследствие этого проявляется в нагревании проводки в таких местах. В тех ситуациях, когда возрастает нагрузка на алюминиевую проводку, она начинает нагреваться. Если провод обладает достаточным поперечным сечением, то ничего страшного нет. Однако если проводка не рассчитана на такую нагрузку или используется больше своего нормированного срока эксплуатации, то это обязательно приводит к ее нагреву.
Последний факт можно назвать очень плохим для мест соединения. Дело в том, что при нагревании алюминия происходит изменение его формы и пластичности. Конечно, проволока расширяется. После того, как нагрузка исчезла и кабель остыл, он набирает привычной формы. Однако после неоднократного повторения таких процессов происходит ослабление контакта концов электропроводов.
Алюминий также обладает высокой хрупкостью. Она сильно возрастает после того, как он перегревается. Что касается срока службы, то для алюминиевой проводки он составляет 25 лет. После этого нужно устанавливать другой тип проводки.
Свойства алюминиевой проводки
Алюминиевая проводка устойчива к механическим воздействиям
Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.
Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.
- При окислении медь не утрачивает свои токопроводящие свойства.
- Обладает большим эксплуатационным сроком.
- Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.
При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.
Текучесть алюминия
Алюминий в несколько раз мягче меди
Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.
Гибкость и хрупкость
Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.
Подключение алюминия к автоматам
Алюминий и медь не совместимы гальванически
Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.
Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.
Сечение жил
Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.
Стоит ли менять алюминиевую проводку в квартире или нет
В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один — срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.
Алюминиевая проводка в квартире
Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.
Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.
Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.
Зависимость номинального тока от сечения алюминиевых проводов
В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.
С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.
Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.
Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.
УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.
Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.
Монтаж проводки по плинтусу
На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.
Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.
Помогла вам статья?
ДаНет
Превосходство алюминия над медью для ЛЭП
Низкая электропроводность алюминия по сравнению с медью все же не ставит преграду этому металлу в его применении в высоковольтных линиях передачи электрической энергии. Вероятно, у данного материала есть свои преимущества.
Вес
Плотность во многом определяет вес того или иного элемента. Проводник с более высокой плотностью всегда тяжелее того, у кого значение плотности гораздо ниже. Величина плотности меди равна 8,9 тыс. кг/м³, у алюминия – 2, 7 тыс. кг/м³. Отсюда видно, что имея одинаковый объем, провод из медного сплава имеет больший вес по сравнению с алюминиевым.
ВАЖНО: Вес кабеля для домашних электропроводок не играет особой роли, так как он прокладывается в специальных каналах. Для воздушных линий данный параметр имеет первостепенное значение
Цена
Если посмотреть на ЛЭП высокого напряжения, то можно увидеть, что все провода выполнены именно из алюминия. Это сделано из-за дешевизны металла и снижения нагрузки на опоры высоковольтных линий. Но в этом случае приходится пренебречь низкой электропроводностью алюминия.
Теперь становится понятно, какая проводка лучше: медная или алюминиевая. Хорошего ремонта!
Нужно ли менять алюминиевую проводку на медную
Если старая алюминиевая проводка справляется с текущими нагрузками, то можно и не менять. Ревизия электросети в квартире — дело нелегкое и пыльное. Придется сверлить, штукатурить и, по сути, сделать капитальный ремонт. Эти мероприятия потратят кучу времени и денег.
Если же проводка не справляется, то она подлежит замене. Делать это следует как можно скорее. Признаки того, что провод не выдерживает нагрузку, таковы:
- перегрев свыше 40-50 °C (рука почти не терпит);
- запах гари;
- деформация изоляции из-за оплавления;
- потемнение кабелей;
- трещины на изоляции.
Дополнительная информация. Трещина может быть и незаметной. Если стена или окружающий воздух отсыреют, то через поврежденную изоляцию возможно протекание токов утечки. Они будут приводить к постоянным ложным срабатываниям противопожарного УЗО.
Другое дело, если вы делаете ремонт. В таком случае желательно заодно заменить и проводку на более мощную медную. Того же рекомендует и ПУЭ.
Замена электропроводки в квартире
Медные кабели более пригодны для передачи электричества, чем алюминиевые. Об этом говорят их технические параметры и ПУЭ. Поэтому ответственную проводку выполняют из меди. Неответственные и временные электрические сети прокладываются алюминием.
Свойства алюминия
Алюминиевая проводка легко гнется, но быстро ломается
Алюминий относится к категории легких, химически и биологически инертных металлов с удельным весом 2700 кг/м³. Материал безопасен для человека и окружающей среды.
Достоинства алюминия:
- Доступная стоимость. Цена определяется более низкой температурой плавления и меньшими, чем у других металлов, затратами на производство.
- Пластичность. Провод хорошо гнется, сохраняя приданную форму. Жилам придается любая нужная в работе конфигурация.
- Образование защитного слоя. Поверхность металла после зачистки покрывается тонким слоем, который препятствует его окислению по всему объему.
Вместе с тем, алюминий имеет следующие недостатки:
- Высокая степень сопротивления потоку электронов. Это вызывает нагревание линий, что может привести к возгоранию отделочных материалов.
- Большой уровень теплового расширения. Из-за этого возникает ослабление контактных соединений. При частом включении и отключении линий с высокой нагрузкой происходит разъединение цепи.
- Окисление при контакте с воздухом. Образующаяся от этого пленка имеет плохую проводимость, из-за чего контакты перегреваются и плавят изоляцию, а линия «земля» просто перестает выполнять свою функцию.
- Короткий срок эксплуатации. Он не превышает 30 лет при средней нагрузке.
Читати також
31.03.2023
89
Как сделать кабинет со спальней: идеи планировки
- Який квітковий магазин вибрати?
- Кулінарні тренди на 2023 рік
- Кобиляча голова. Дід Сашко
- Генерал – олень. Дід Сашко
- Воші. Дід Сашко
- Про Аліну Несміяну. Дід Сашко
- Як вибрати чайний сервіз на подарунок?
- Білі Айліш. Твоя влада
- Публічне обговорення «Культурне життя чи виживання?»
- Подорож, не виходячи з дому: прем‘єра альбому «Як звучить світ. Україна»
- Готель із басейном в Карпатах для ідеального відпочинку
- Китайський чай пуер: історія виникнення, різновиди та користь для здоров’я
- Надія та віра у перемогу у новому треку співака SHYMAN Реве Ревучий
