Какие существуют нормативы для вентиляционных систем
Рекомендуемые значения воздухообмена зависят от различных условий и указаны в нормативных документах, которые необходимо соблюдать на этапе проектирования. Как правило, в бытовых помещениях, где на одном этаже расположены комнаты различного назначения, в час должен происходить обмен следующих объемов воздуха
- коридоры – 10 куб. м;
- общие жилые комнаты или гостиные – 40 кубических метров
- Помещения для курения – более 100 куб. м.
- Ванные комнаты и душевые – 70 кубических метров;
- офис – 60 кубических метров;
В жилых помещениях массообмен воздуха рассчитывается на одного человека. Она должна быть более 30 кубических метров в час. Если расчет производится исходя из жилой площади, то норма составляет 3 кубических метра на 1 метр.
Для нежилых помещений средняя норма составляет 20 кубических метров на квадратный метр. Для больших площадей вентиляционные системы включают многокомпонентную систему спаренных вентиляторов.
Форма внутреннего сечения канала воздуховода
По форме внутреннего сечения канала воздуховоды различаются на:
- круглые;
- плоскоовальные или овальные;
- прямоугольные.
Самыми эффективными по праву считаются круглые воздуховоды. В них сопротивление воздуха наименьшее и, следовательно, меньшие потери давления. Кроме того, круглые воздуховоды стоят дешевле прямоугольных и плоскоовальных изделий. Прямоугольные воздуховоды имеют меньшую эффективность, но за счет компактности их использование имеет широкое распространение при строительстве зданий. Есть и такой момент – еще недавно оборудование для производства круглых воздуховодов стоило на один-два порядка дороже, чем то, что применялось для изготовления прямоугольных. И хотя ситуация уже изменилось, производителей прямоугольных воздуховодов на рынке довольно много.
Наименее распространены плоскоовальные воздуховоды, при этом они по определенным параметрам превосходят и прямоугольные и круглые воздуховоды.
Леонтий Пашков, Ведущий менеджер компании «ТРЕЙД ГРУПП»
«Отличительной особенностью текстильных воздуховодов является то, что они рассчитываются и производятся под конкретный объект, под конкретное техническое задание. При этом учитывается много факторов: габариты помещения, высота подвеса воздуховодов, температурные режимы и конечно, пожелания заказчика
В качестве преимущества воздуховодов прямоугольных перед круглыми можно выделить то, что они более органично вписываются в интерьер, их проще вписать в угол под потолком, но на этом их достоинства практически заканчиваются.
В последнее время нередко производят замены прямоугольных вентиляционных труб на круглые. Площадь поверхности круглого воздуховода на 12% меньше площади поверхности аналогичного по живому сечению квадратного воздуховода. При соотношении сторон прямоугольного воздуховода как 1:4, разница возрастает до 40%. Это делает эффективным замену одного плоского воздуховода на несколько круглых, идущих параллельно.
Если сравнивать эффективность круглых и плоскоовальных воздуховодов, первенство останется за традиционными круглыми воздуховодами. Но плоскоовальные воздуховоды, помимо возможности компактно размещаться там, где круглые воздуховоды занимают слишком много места, обладают большей эффективностью, чем прямоугольные. Потери давления воздуха в плоскоовальных воздуховодах значительно ниже за счет скругленных углов и меньшей турбулентности воздушных потоков в воздуховоде.
К тому же внешний вид плоскоовальных воздуховодов превосходит обоих своих «конкурентов», что делает их особо ценными при открытом размещении в пространстве.
Преимущества и недостатки
При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.
| Вид труб | Преимущества | Недостатки |
| Металлические |
|
|
| Пластиковые |
|
|
| Гибкие |
|
|
Рекомендуем ознакомиться: Как правильно закрепить канализационную трубу к стене — виды крепежей и способы монтажа
Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.
Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.
Канальная и бесканальная вентиляция
Вентиляционная система может иметь как бесканальное, так и канальное исполнение. Бесканальная не имеет сети воздуховодов, и воздухообмен происходит через какие-либо отверстия в стенах — окна, форточки, фрамуги и т.д. Канальная же подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается (или наоборот отводится) в определенные места. При этом бесканальная, более проста и дешева при монтаже и эксплуатации, но имеет и более низкую эффективность по сравнению с канальной системой.
Подготовка воздуха
В ряде случаев недостаточно простого воздухообмена в помещении. Если к качеству воздуха предъявляются особые требования, то на помощь приходит дополнительное оборудование.
Летом, когда воздух более теплый и влажный, целесообразно прибегнуть к применению систем кондиционирования, которые позволяют помимо осуществления процесса воздухообмена производить обработку воздуха — его фильтрацию и охлаждение. К такому оборудованию можно отнести бытовые сплит-системы кондиционирования, системы чиллер-фанкойл, промышленные кондиционеры и т.д.
Зимой воздух более холодный и сухой, и для его подготовки помимо фильтрации можно использовать подогрев и увлажнение воздуха.
Если вентиляция квартир является вопросом относительно несложным, то существует ряд специфических помещений, где качество воздуха требует более внимательного подхода.
В качестве таких помещений можно выделить бассейны. Большое количество воды, как следствие, интенсивное испарение и последующая конденсация влаги требуют постоянного осушения воздуха в помещении бассейна. Обычно, грамотно спроектированная вентиляция в достаточной мере справляется с данным вопросом, но в ряде случаев требуется применение осушителей воздуха. Помимо бассейнов осушители воздуха широко применяются для осушения рабочей атмосферы в аквапарках, прачечных, складах и подвалах, в фармацевтической и пищевой промышленностях, для сушки гигроскопических материалов и т.д. В качестве главного недостатка данного вида климатического оборудования можно выделить тот фактор, что осушители воздуха не обеспечивают притока свежего воздуха, а лишь обрабатывают воздух, имеющийся в помещении.
По большому счету, все климатическое оборудование можно разделить на бытовое, полупромышленное и промышленное.
Как правило, бытовое оборудование имеет малую и среднюю мощность, в то время как промышленное — более высокую.
Для обработки значительных объемов воздуха в помещении используют промышленные кондиционеры, увлажнители воздуха, осушители и прочее климатическое оборудование.
Промышленные кондиционеры по аналогии с бытовыми могут иметь как моноблочное исполнение, так и являться сплит-системой (состоят из наружного и внутренних блоков).
Иногда в специфических помещениях требуется дополнительное увлажнение воздуха. В этом случае используют промышленные увлажнители. Примеры применения промышленных увлажнителей — базовые и серверные станции (сухой воздух более склонен к накоплению статического электричества и вызывает угрозу пробоя), библиотеки и музеи (при низкой влажности картины коробятся, а краска трескается), типографии (краска плохо совмещается), текстильная промышленность (сухой воздух снижает прочность пряжи и провоцирует ее обрывы), склады древесины (при пересыхании древесина склонна к короблению и растрескиванию), жилые помещения (поддержание здорового и комфортного уровня влажности) и т. д.
Механическая и искусственная вентиляция
В случаях, когда мощности естественной вентиляции мало – нужен монтаж искусственной. Принцип ее работы заключается в использовании особенных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств данных систем есть переработка воздуха. В зависимости от показаний совершается увлажнение, очистка, нагрев, а так же охлаждение. Оборудование, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, многообразные виды воздуховодов и вентиляторов. Проектирование домов с данным видом вентиляции несет в себе не малый объем работ еще перед установкой. На данном этапе обязаны присутствовать техническое, санитарно-гигиеническое и экономическое обоснования проекта. Важным будет верное определение того, какая вентиляция создает оптимальный микроклимат.Ежели рассматривать минусы и плюсы искусственной системы, то можно выделить такие:
Не редко, чтобы взаимно компенсировать достоинства и недостатки разных систем, используются смешанные варианты.
Естественная вентиляция – самый простой вид вентиляции
Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.
Местная и общеобменная вентиляция жилых и производственных помещений
По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.
Комфортная обстановка в помещении
Для того чтобы обеспечить комфортную обстановку в помещении создают систему вентиляции. Она проводит подачу свежего воздуха в помещение
Достаточно важно правильно спроектировать систему подачи воздуха в местах скопления людей. Качество создаваемой вентиляции зависит от особенностей используемого оборудования и комплектующего
Как правило, на воздуховоды при проектировании системы не обращают особого внимания, но это не правильно. Этот соединительный элемент системы отвечает за беспрепятственную подачу воздуха от наружного блока к внутреннему.
В помещении должно быть комфортно и приятно находиться, что и обеспечивает грамотная система вентиляции

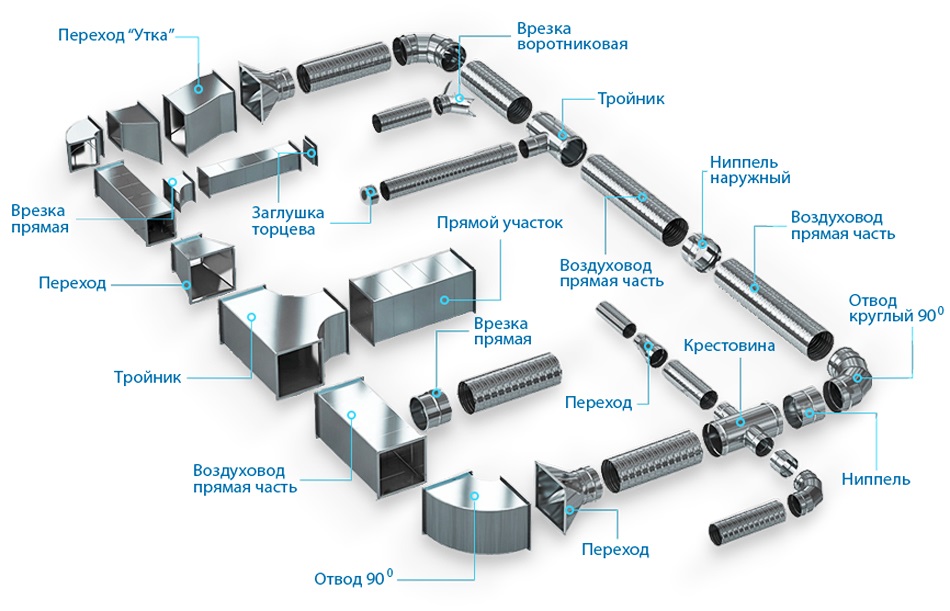

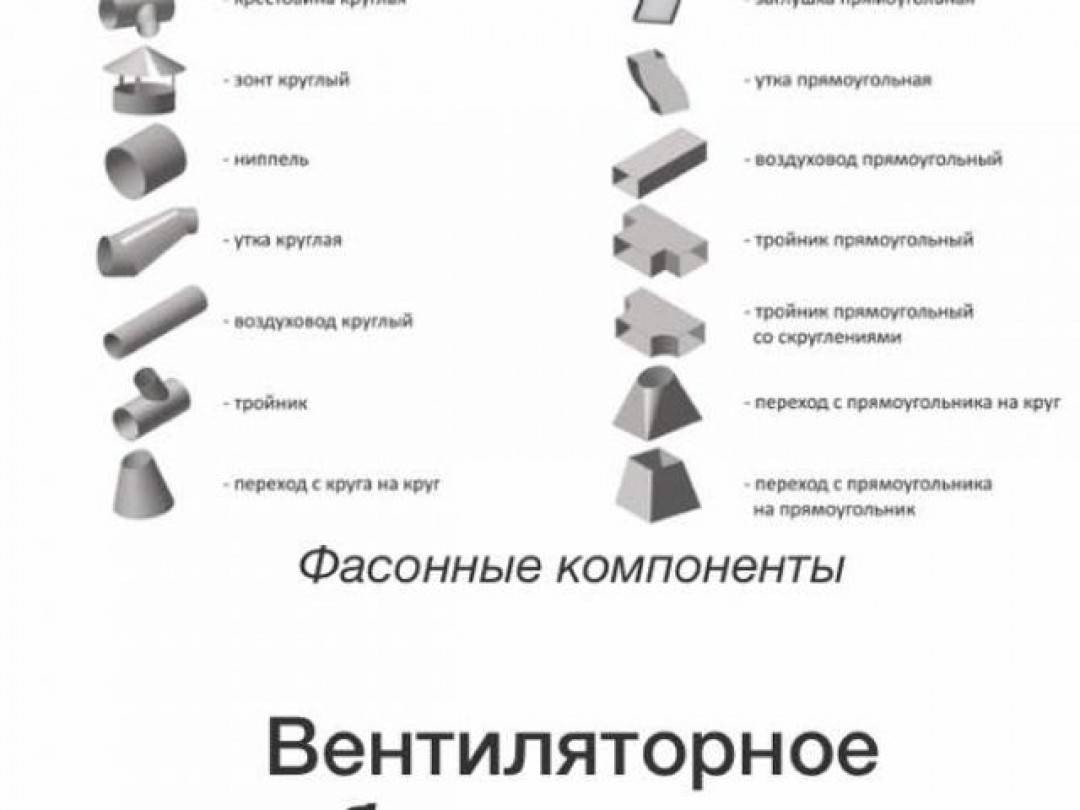

Классификация воздуховодов
воздуховоды из оцинкованной стали
Воздуховоды устанавливаются в вентиляционных системах самых разнообразных характеристик. Поэтому видов воздуховодов множество, они объединяются на подгруппы по следующим качествам:
- форма сечения (может быть квадратной, овальной, круглой, прямоугольной);
- диаметр сечения (существует стандартный набор диаметров для разных типов сечений, по специальному заказу для вентиляции производятся воздуховоды любых диаметров);
- материал (листовой металл, пластик, металлопласт);
- конструкция (прямошовные или спиральнонавивные);
- жесткость;
- метод крепления (на фланцах или без них);

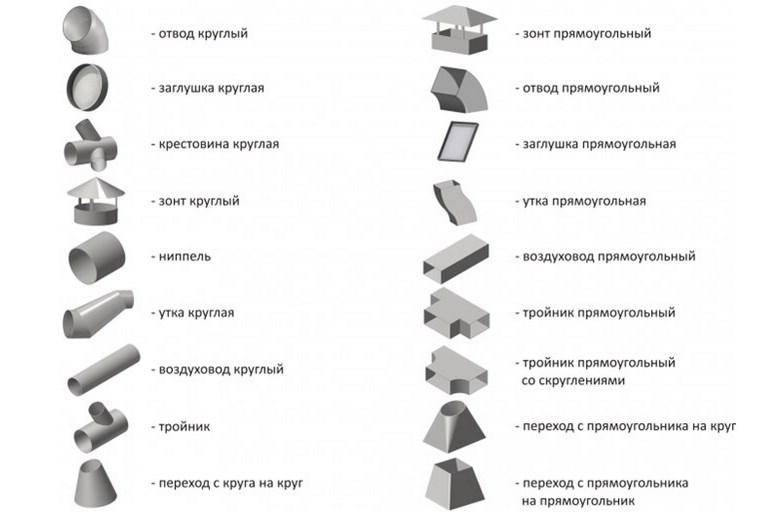

- вид крепления (отводы, тройники, повороты).
Виды местной вентиляции на производстве и методика расчета воздухообмена при ее работе.
Местная вентиляция.
Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).
Местная приточная вентиляция.
К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.
К местной приточной вентиляции относятся воздушные оазисы – участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.
Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции – общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.
Местная вытяжная вентиляция.
Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.
Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).
Основные требования, которым они должны удовлетворять:
Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль – вниз).
Конструкции местных отсосов условно делят на три группы:
Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха
Основными элементами такой системы являются местные отсосы – укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ – вытяжная шахта.
При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).
Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.
Общеобменные системы вентиляции – как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.
Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.
Какие задачи решает система вентиляции в гараже
Не стоит думать, что машина, поставленная в неотапливаемое помещение без простейшей вентсистемы, перестанет ржаветь. Не стоит забывать об оттаявшем снеге из колесных арок или обычной воды, которая обязательно стечет на пол в дождливый сезон. Исходя из этого можно выделить три основных назначения системы вентиляции в гараже:
- Поддержание нормального уровня влажности за счет удаления насыщенного водяными парами воздуха за пределы помещения.
- Обеспечение отвода выхлопных газов при стоянке с включенным двигателем. Не стоит игнорировать статистику несчастных случаев в гаражах, связанных с этой причиной.
- Обеспечение вытяжки загрязненного воздуха с рабочего стола (верстака) во время проведения ремонтных работ.
Существует несколько несложных схем обустройства вентиляции в частных гаражах, не требующие серьезных финансовых вложений. Но разработку проекта такой системы стоит начинать еще до возведения стен и кровли, в этом случае монтаж воздуховодов и обустройство вентканала существенно упрощается.
Зачем нужна вентиляционная система?
влажность воздуха в помещении
Благодаря таким системам внутри комнат сохраняют комфортный микроклимат. Решаются сразу несколько важных задач:
- Нормализация уровня влажности.
Если воздух слишком влажный – то он уходит из помещений через вытяжку. Благодаря этому не появляется участков комнаты, которые всегда остаются влажными.
- Нормализация уровня по углекислому газу.
В помещениях углекислый газ присутствует всегда, но его количество можно и нужно контролировать. Если обустроить хорошие вентиляционные системы, состав воздушных потоков всегда будет обновляться.
Некоторые системы поддерживают дополнительные функции, среди которых часто присутствует фильтрация. Это нужно, чтобы удалять вредные вещества. Функция с подогревом актуальна в холодное время года.
Виды вентиляции по способу подачи
Если основываться на этой характеристике, можно выделить три основные разновидности систем:
- Смешанные.
- Механические.
- Естественные.
Проекты разрабатывают в соответствии с действующими нормативами и условиями эксплуатации у владельцев. Вентиляция помещений сейчас разнообразна.
естественная и механическая вентиляция
Естественная
Естественная вентиляция до сих пор остаётся популярным и распространённым решением для современных пользователей. Движение воздуха связано с естественными факторами, которые мало зависят от воздействия людей. Пример – из-за разницы в давлении между внутренним объёмом и атмосферой снаружи.
Давление внутри помещения должно быть несколько меньше, чем тот же показатель для улицы. Тогда воздух начинает двигаться по установленным каналам.
Пример – специальные каналы, которые организуются в стенах жилых и многоквартирных домах. Доступная цена становится главным преимуществом такого выбора. Не нужно постоянное соединение с электричеством, применение дорогостоящего оборудования.
Движение связано с отрицательной разницей в давлениях, но такое правило действует не всегда. Иногда показатели выравниваются, что связано с прекращением работы системы. Появляться может и обратная тяга. Системы слишком активно реагируют на условия окружающей среды.
Организованная разновидность планируется заранее, монтируется согласно определённым правилам.
Неорганизованная стала обычным делом для старых частных домов, в том числе – сделанных из дерева. Здесь вентиляционное оборудование совсем другое.
Виды вентиляции по назначению
По этому признаку можно выделить следующие виды систем вентиляции: приточную, вытяжную и приточно-вытяжную, или смешанную.
Приточная
Приточное вентилирование помещений – это вариант принудительной схемы. Оно строится по следующему принципу: чистые воздушные массы снаружи попадают в здание при помощи приточных вентиляторов.
Отработанный воздух удаляется по каналам, предусмотренным для естественного оттока.

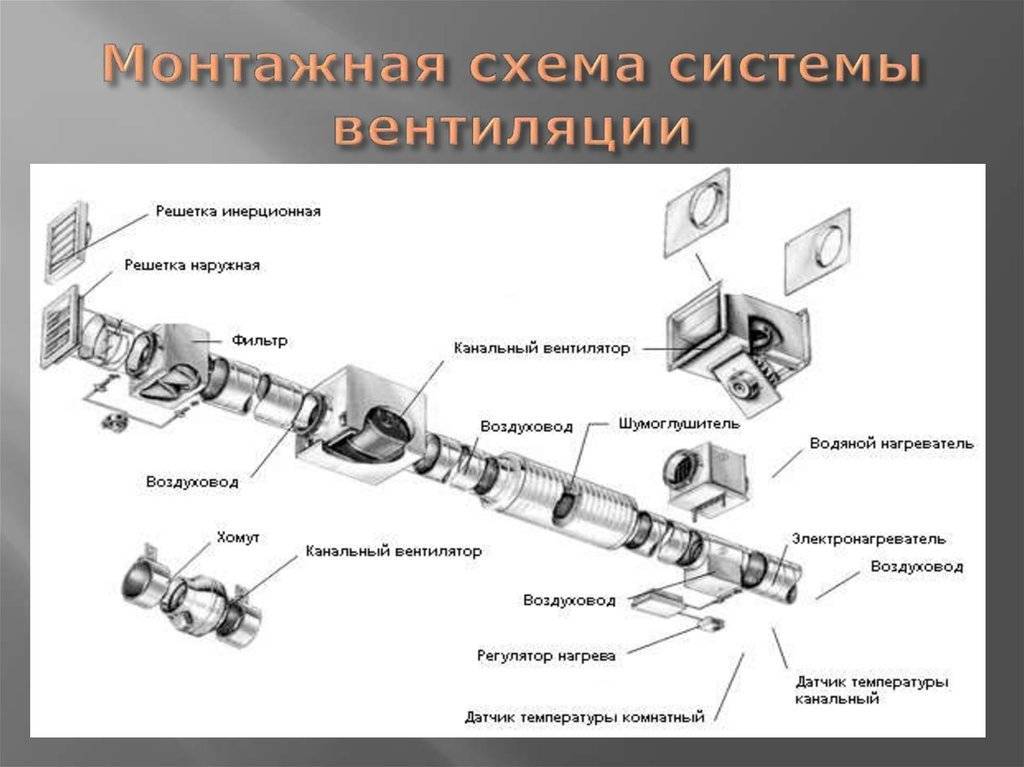

Приточные установки могут быть оснащены шумопоглотителями, нагревательными элементами, фильтрами для очистки свежего воздуха, запорными клапанами и т. п. Набор вспомогательных элементов подбирается в каждом случае индивидуально.
Вытяжная
Принудительная вытяжка призвана сделать более эффективной работу естественной вентиляции.
Вытяжной коллектор оборудуется мощным вентилятором, который увеличивает скорость удаления использованного воздуха и способствует эффективному воздухообмену.
Приточно-вытяжная
Наиболее востребованной является смешанная схема. Приток и вытяжку обеспечивают соответствующие вентиляторы
В этом случае очень важно рассчитать правильный баланс между работой впускных и вытяжных установок, чтобы процесс был под контролем
Приточно-вытяжная вентиляция может осуществляться путем перемешивания или вытеснения. В первом случае свежий воздух, попадая в комнату через диффузор, перемешивается с использованным, и затем воздушные массы выходят в вытяжной воздухопровод через клапан.
При реализации схемы вытеснения происходит следующее: снаружи воздушный поток попадает в помещение на уровне плинтусов и постепенно вытесняет загрязненный комнатный воздух к потолку, откуда он выводится в вытяжной воздуховод.
Разделение систем по конструкции
В этом случае при систематизации учитываются различия в инженерных решениях.
Подробного рассмотрения требуют канальные и бесканальные виды вентиляции.

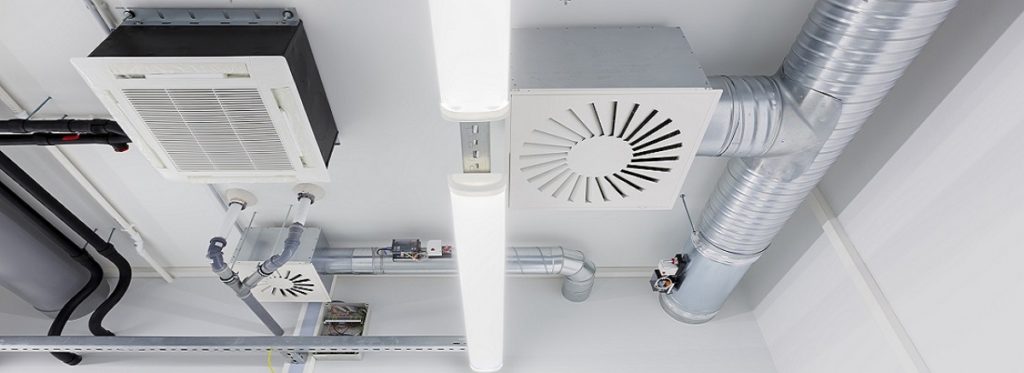

Канальная
Название этой разновидности говорит само за себя. Конструкция системы вентиляции предполагает наличие разветвленной сети воздуховодов, которые упорядочивают воздушные потоки.
Данная сеть служит как для доставки в здание атмосферного воздуха, так и для удаления использованного. Обычно такая сеть имеет общий блок, который предназначен для улучшения свойств приточного потока.
Монтаж системы вентканалов, как правило, осуществляется в малозаметных местах, например, за подвесными потолками.
Этот способ наиболее часто используется в больших общественных, производственных зданиях, медицинских учреждениях или торговых центрах.
В небольших частных домах и квартирах полноценная канальная схема не применяется из-за недостатка места. Однако широко используются ее элементы, например, вытяжные коллекторы или приточные воздухопроводы.
Эффективность работы вентканалов зависит от их материала, формы и сечения. Чаще всего для изготовления этих изделий применяется металл или пластик.
Металлические каналы в основном используются там, где требуется функционирование при высоких нагрузках. Это производственные помещения или магистральные воздуховоды в крупных сооружениях.
Пластиковые каналы со специальными соединительными элементами позволяют собрать трассу любой конфигурации и часто применяются в квартирах. Кроме того, пластик хорошо поглощает звук.
Воздухопропускные каналы бывают жесткие и гофрированные, то есть гибкие. Сечение может быть круглым или прямоугольным. Второе более характерно для изделий из пластика.
Подводя итог, можно констатировать, что широчайший ассортимент рассматриваемых изделий позволяет реализовать схему любой сложности.
Бесканальная
Бесканальная система не имеет специальных воздушных каналов. В качестве примера может служить вентилятор, установленный в форточном проеме.
Аналогичные простые вентиляционные установки могут быть смонтированы в приточных отверстиях, за перекрытиями и т. п. Естественную вентиляцию также можно отнести к бесканальным вариантам.

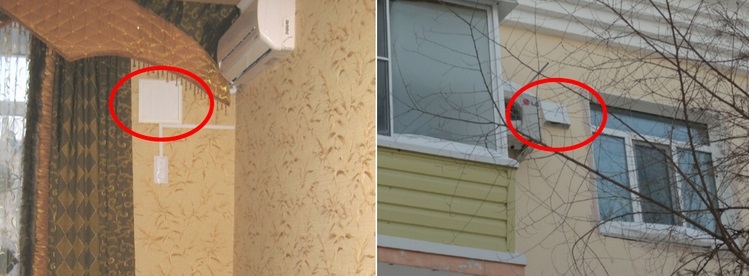

Современным решением является использование бризеров. Это специальные электроприборы, позволяющие поддерживать в комнате постоянную температуру, влажность и осуществляющие очистку воздуха от примесей.
Преимущества и недостатки пластиковых вентиляционных труб для вытяжки
Без сомнения, плоские пластиковые воздуховоды являются очень популярными для использования в жилых непромышленных помещениях. Здесь следует выделить следующие положительные свойства таких изделий:
- ввиду отсутствия в них подверженных окислению элементов, пластиковые проводы не страдают от коррозии. Эта особенность значительно упростила работу проектировщиков, упраздняя необходимость предусматривать дополнительные системы защиты. Стойкость к окислению делает саму конструкцию и процесс ее монтажа более простыми;
- снижение стоимости: ПВХ вентиляционные трубы значительно (порой в 2-3 раза) дешевле металлических аналогов;
- гладка внутренняя поверхность способствует максимальному воздухопотоку и не требует периодической чистки;
- возможность нарезать части провода на месте установки, и широкий ассортимент различных фитингов значительно упрощают сборку и монтаж конструкции;
- не токсичность и полная безопасность как для человека, так и для окружающей среды.8.
Наряду со всеми перечисленными преимуществами есть у гибких ПВХ-воздуховодов и один существенный недостаток: низкая сопротивляемость огню.
