Как выбрать полипропиленовые трубы для отопления?
Какие полипропиленовые трубы лучше для отопления? Итак, первым делом выбирается тип полипропилена, в зависимости от сферы использования:
- Маркировку PPH выбирают только для холодного водопровода.
- PPB – подойдёт для системы «тёплый пол», холодного водопровода, вентиляции или канализации.
- А для отопления или горячего водоснабжения нужно искать трубы PPR или PP-RCT. Последние целесообразны в том случае, когда система отопления испытывает периодические перегрузки и перегрев.
На отечественных трубах указывают класс эксплуатации (по нормативам ГОСТ).
Трубы для радиаторной отопительной системы должны иметь надписи «Класс 5». Для систем «тёплый пол» подойдёт также изделия классов 3 и 4. Они выдерживают температуру 60 и 70 °С соответственно.
Характеристика трубной продукции из полипропилена
Чтобы сделать правильный выбор полипропиленовых труб, необходимо ознакомиться с преимуществами изделий, изготовленных из данного материала:
Неподверженность разрушительным коррозийным процессам. Такое свойство позволяет трубопроводам на протяжении многих лет сохранять свои первоначальные качества. Продолжительность срока эксплуатации превышает аналогичную характеристику у металлических изделий в 3 – 4 раза.
Невосприимчивость к химически активным средам и отличная проходимость.
Морозоустойчивость
При эксплуатации в условиях сильных морозов полипропиленовые трубопроводы демонстрируют высокую степень надежности – они не подвержены разрывам.
Незначительный уровень шумов, что свойственно трубам из полипропилена для отопительных конструкций – окружающие люди практически их не слышат.
Минимальная величина потери напора в трубопроводе, что очень важно.
Экономия тепловой энергии от горячего теплоносителя в полипропиленовых трубопроводах достигает 10 – 20% в отличие от металлической продукции.
Безопасность для здоровья людей.
Надежность получаемых соединений при простоте выполнения монтажных работ.

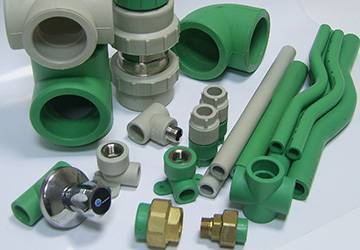

Большое разнообразие соединительных элементов – фитингов. Это позволяет выполнить разводку конструкций любой сложности.
Виды полипропилена

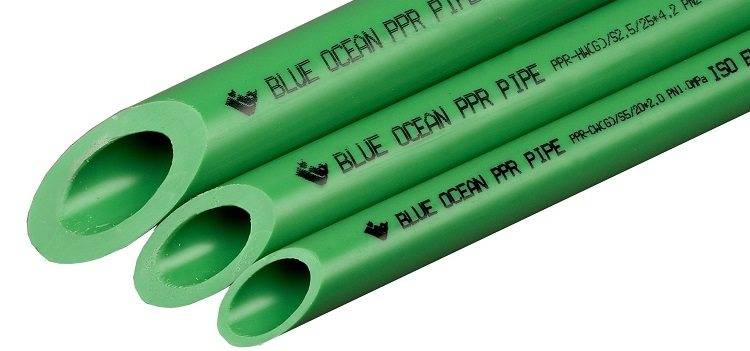

На боковой стенке трубы для отопления нанесена маркировка. В быту обычно используется один из четырёх основных видов ПП:
- PPH – гомополимер (тип 1).
- PPB – сополимер или блок-сополимер (или тип 2).
- PPR – рандом-сополимер (тип 3).
- PP-RCT (тип 4).
PPH
Чистый полипропилен. Больше подходит для холодного водопровода, но неудачный выбор для отопления. Материал не отличается термостойкостью – при высоких температурах он плавится, но ещё хуже переносит значения ниже нуля – на морозе PPH становится хрупким и рассыпается!
PPB
В структуре присутствует полиэтилен. Прочность его сопоставима с предыдущим вариантом, но термостойкость уже выше.
PPB не такой хрупкий, некоторую гибкость ему предают молекулы полиэтилена. Также нужно учесть, что повышение гибкости приводит и к повышению теплового расширения.
PPR
Полипропилен и этилен. Среди полипропиленовых аналогов, этот – самый термостойкий. В рабочем режиме можно держать температуру 90 °С.
Но даже кратковременное поднятие до 140 °С вполне допустимо (реальная температура плавления PPR +170 °С)!
Тепловое расширение у материала не велико, при монтаже можно обойтись без компенсирующих фитингов.
Мороз – тоже не проблема, PPR полностью восстанавливает структуру после перемерзания. А прочность у вида даже выше, чем у металлопластика.
Ещё одно прекрасное качество материала – химическая стойкость. Кислоты и щёлочи не причинят вреда этим трубам. Материал не вступает в реакции с теплоносителем, не токсичен. То, что полипропилен непрозрачен (не пропускает ультрафиолет), обеспечивает чистоту транспортируемой среды от развития в ней микроорганизмов.
PP-RCT
Подобен типу 3, но кристаллы в кристаллической решётке располагаются не в случайном порядке (как в PPR), а в правильной последовательности. Это даёт более плотную структуру.
Трубу с теми же характеристиками прочности можно изготовить более тонкостенной. Увеличивается пропускная способность (на 17 – 20 %), уменьшается сравнительный вес изделия.
Блок-сополимеры второго типа, иногда маркируется как «PPR», если в его составе среднее количество полиэтилена. Пусть не сбивает Вас с толку и обозначение PPC – такое сокращение может использоваться для обозначения сополимеров второго и третьего типа (отличая их отPPH).
И наконец, может встретиться аббревиатура PPs, которая означает огнестойкое антипиреновое покрытие полипропиленовых труб.
Классификация

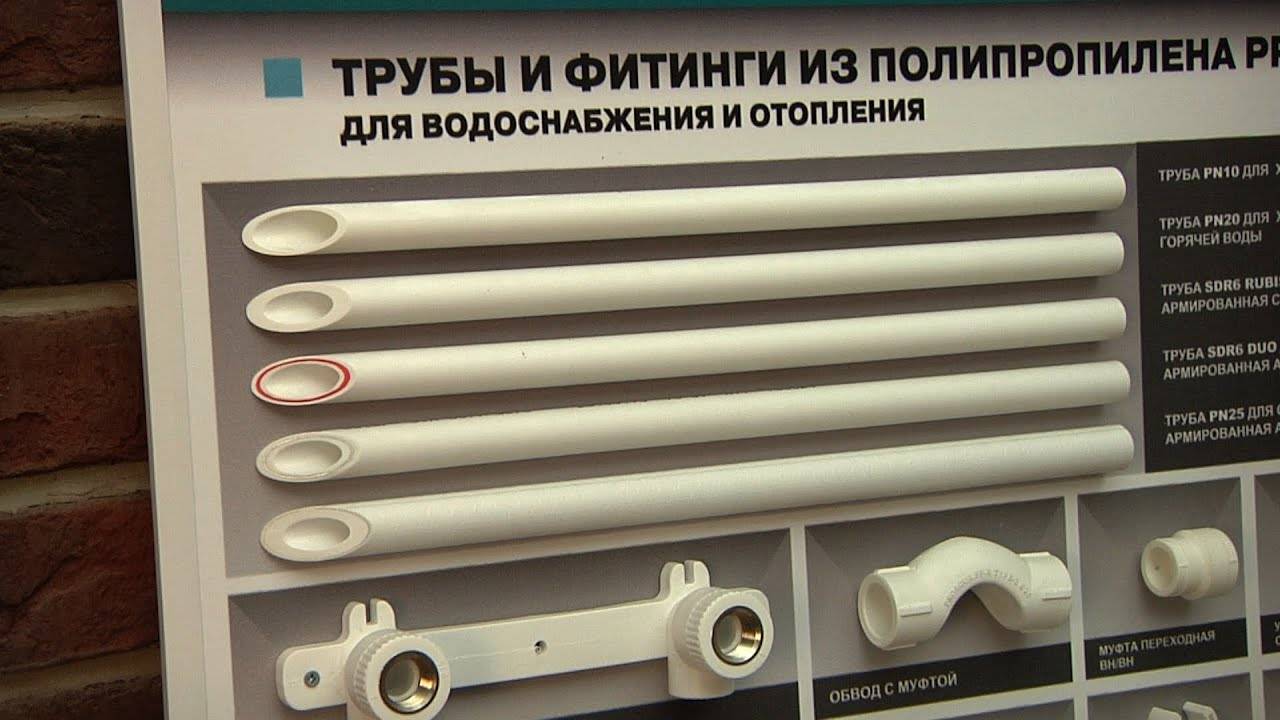

Ведущие производители полипропиленовых труб изготавливают несколько типов изделий, отличающихся по толщине сечения стенок. А также присутствия армирующих прослоек, включающих стекловолокно, либо в составе их алюминиевая фольга. Есть однослойные детали и многослойные.
Трубы выпускают серые, белые, чёрные, зеленые. Цвет на качество, характеристики изделий не влияет (разве что чёрные устойчивы к солнечному свету).
Таблица классификации
| Классы | Характер | Назначение и максимальная температура | Давление |
| PN10 | С тонкими стенками | для холодного водоснабжения и теплого пола (до 20 или 45 градусов С) | 1МПа |
| PN16 | универсал | для холодного и горячего водоснабжения до 60 градусов С | 1,6МПа |
| PN20 | универсал | для холодного и горячего водоснабжения до 95 градусов С | 2 МПа |
| PN25 | С армированием | для горячей воды и отопления до 95 градусов С | 2,5 МПа |
Перед покупкой конструктивных элементов отопления нужно обязательно уточнить, на какую температуру изделия рассчитаны, высчитать максимально возможное давление.
От чего зависит правильность обустройства отопительной системы
Иногда очень полезно читать отзывы о товаре вообще, и о полипропиленовых трубах в частности. «Почему?», – спросите вы. Дело в том, что в отзывах о полипропиленовых трубах для воды есть много полезной информации. По этому поводу давайте немного поразмышляем вместе.
Все мы хотим, чтобы отопительная система функционировала идеально. Для этого, кроме качественных труб и хорошего котла, нужно знать еще, сколько воды поместится в метре полипропиленовой трубы. Зачем?
Ответ банально прост: владея информацией об объеме воды в 1 п/м, мы легко сможем посчитать, какой объем воды в полипропиленовых трубах целой системы. Рассчитав, таким образом, общий объем воды в отопительной системе, мы сможем приобрести котел необходимой мощности.
Если мощность котла не будет соответствовать объему теплоносителя, то комнаты будут плохо прогреваться. Это, в свою очередь, будет свидетельствовать об малоэффективном, неэкономичном функционировании котла, что повлечет за собой дополнительные денежные расходы.
То есть, и тепла в помещении не будет, и денег тоже. Убедились, не правда ли?
Для обустройства системы отопления чаще других используют полипропиленовую трубу диаметром 25 или 32 мм. Лет 30-40 назад, для разводки пользовались металлическими трубами больших диаметров – 40 -50 мм.
Такой выбор был связан с тем, что не только радиаторы были источником тепла, но и стояки.
Сегодня такой вариант – неприемлем, поскольку применяют неметаллические трубы меньших диаметров. А еще, теплоотдача современных батарей отопления значительно больше старых чугунных аналогов.
Плюс к этому, никто не хочет, чтобы разводка по комнатам была у всех на виду: ее закрывают гипсокартоном, иными материалами. Эстетично и тепло.
Параметры котла и объем воды в отопительной конструкции должны соответствовать кубатуре помещения, которое вы планируете отапливать.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

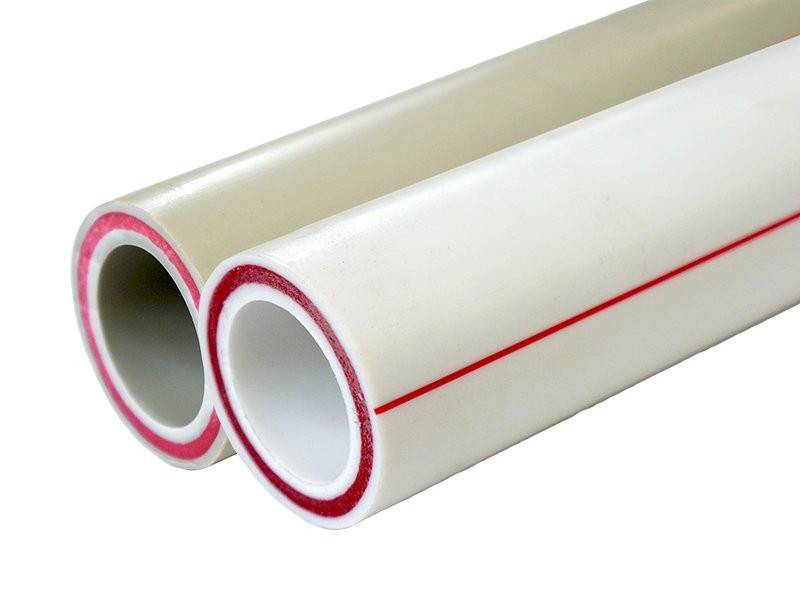

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

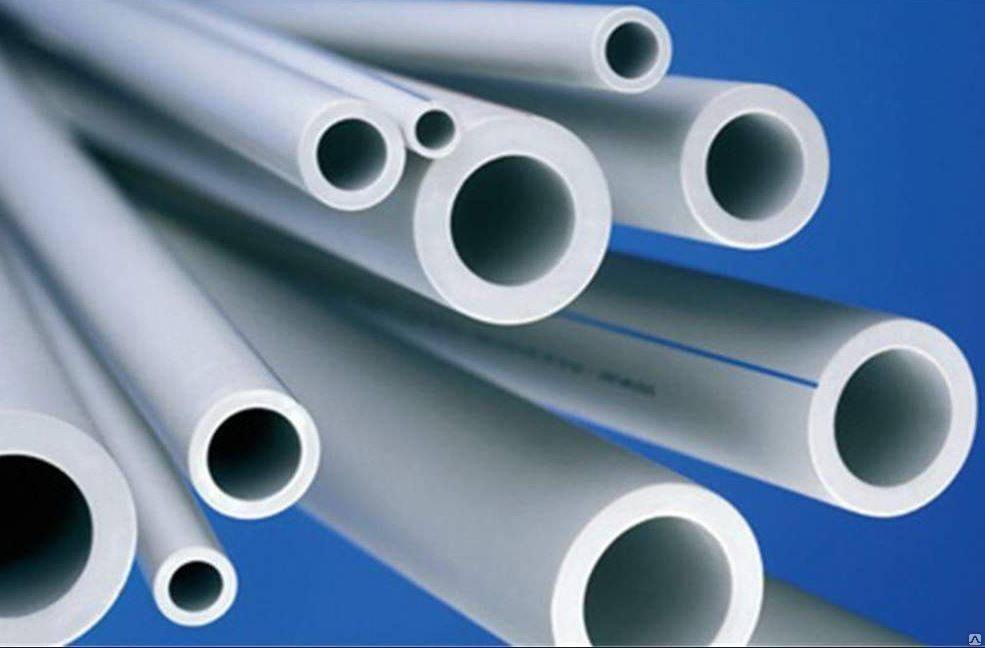

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
Характеристики полипропиленовых труб
Так как пайка или склеивание полимерных изделий заметно отличается от сварки металлических труб, то собрать несложный отопительный контур вполне по силам даже начинающему монтажнику. Если на завершающем этапе работ открытые металлические части необходимо окрашивать, то на полипропилен достаточно установить термоизоляцию.
При использовании труб Valtec со стекловолокном нет необходимости в торцевании, армирование не влияет на скорость и качество работы. Благодаря применению полипропиленовых труб быстро проводится подключение батарей как в частном доме, так и квартире.
Полипропиленовые трубы в процессе эксплуатации трубопроводов демонстрируют отличные характеристики, практически не уступают металлическим изделиям.
Способность выдерживать высокое давление
Так как полипропилен достаточно пластичен, его способность противостоять давлению сильно снижается с приближением температурных показателей системы к температуре его плавления.
Способность полипропиленовых выдерживать высокое давление зависит от таких параметров как:
- толщина стенок трубы;
- рабочие характеристики трубопровода;
- толщина и вид армирующего слоя.
Термоустойчивость
В низкотемпературных системах отопления, а также холодного и горячего водоснабжения полипропиленовые трубопроводы способны безаварийно выполнять свои функции в течение нескольких десятков лет. Производители научились при помощи модификации материала и различных армировок добиться отличных показателей по устойчивости к низким и высоким температурам.
Например, путем добавления морозостойкой добавки, представляющей собой концентрат каучука в полипропилене, можно добиться температуры хрупкости изделия до -40 ºС. Путем введения в полипропилен модификаторов эластичности производители получают изделия с отличной эксплуатационной прочностью, позволяющие создавать надежные неразъемные соединения.
Слабо проводят тепло
При плотности 0,90–0,91 г/см3 полипропилен обладает низкой теплопроводностью, что снижает потери в контурах систем отопленºия
Это особенно важно, если протяженность трубопроводов значительна, а мероприятия по термоизоляции затруднены или произведены плохо
Для того, чтобы рассчитать потери трубопроводов применяются специальные методики, однако установлено, что коэффициент теплопроводности полипропиленовых магистралей примерно в двадцать раз ниже, чем у стальных. Это означает, что на своем пути от теплового генератора до отопительного прибора теплоноситель в полипропиленовых трубопроводах выполняет свою полезную работу в разы лучше, чем в металлических.
Устойчивы к коррозии
В системах с применением только полимерных труб источниками ржавчины могут выступать лишь подключенные к ним приборы. В таких контурах частицы оксида железа не приводят к нарушению целостности трубы, а могут оказывать влияние только на насосы, запорную арматуру и тепловые приборы.
В диапазоне рабочих температур от +20 до 100 ºС полимерные изделия PPR показывают абсолютную химическую стойкость не только к воде, но и антифризу, техническому спирту, винному уксусу, техническому глицерину, этиловому спирту, молоку, сокам и даже 10 % серной кислоте.
Длительный срок эксплуатации
По заверениям производителей, изделия из полипропилена могут служить до 50 лет, а гарантия предоставляется на срок не менее 15 лет. Срок службы полимерных магистралей зависит от двух главных показателей: рабочей температуры и давления.
При повышенных показателях срок службы полипропиленовых трубопроводов резко снижается. Если соблюдается условие, что давление рабочей жидкости не превышает 4–6 атмосфер, а температура находится в пределах 60–75 ºС, то вполне можно рассчитывать, что полипропиленовая магистраль прослужит долго.
Особенности труб из полипропилена
Положительные свойства изделий
Высокий рейтинг полипропиленовых труб объясняется целым рядом преимуществ этой продукции перед другими изделиями из стали и чугуна. Основные достоинства ПП труб:
- легкий вес способствует удобной транспортировке продукции;
- достаточная прочность;
- устойчивость против коррозии;
- простота монтажа трубопровода;
- отсутствие известковых обрастаний и солевых отложений;
- увеличенный срок эксплуатации. В системах горячего водоснабжения строк эксплуатации труб составляет более 25 лет, в системах с холодной водой – 50 лет;
- отсутствие токсичных компонентов делает трубы полностью безвредными для человека;
- хорошая устойчивость против перепадов температуры и давления напора воды. Благодаря специальным добавкам и стабилизаторам, трубы не разрушаются даже при замерзании воды;
- устойчивость против гидравлических ударов;
- хорошие диэлектрические свойства полипропилена;
- гладкая внутренняя поверхность труб обладает низким коэффициентом трения, обеспечивает хорошую пропускную способность рабочей среды и тем самим повышает коэффициент полезного действия;
- отсутствие необходимости в дополнительном уходе.
Сравнение полипропиленовых труб с другой продукцией указывает на низкий коэффициент теплопроводности, который способствует минимальной потери тепла при транспортировке горячей воды. Кроме того, широкий температурный диапазон эксплуатации труб от минус 10ºС до плюс 95ºС значительно повышает их универсальность в использовании, и значительно расширяет спектр применения. В указанном диапазоне температуры, изделия не теряют своей формы и характеристик.
Сфера применения продукции
Трубы, изготовленные из полипропилена, нашли свое использование практически во всех секторах экономики и в быту для прокладки трубопроводов, обеспечивающих транспортирование холодной и горячей воды.
Широкий выбор полипропиленовых труб дает возможность использовать продукцию во всех климатических поясах страны для транспортировки не агрессивной рабочей среды.
Система водоснабжения с ПП труб
Область применения полипропиленовых труб охватывает:
- Системы водоснабжения:
- бытовые для транспортировки, как холодной, так и горячей питьевой воды;
- промышленные для водоснабжения технической водой.
- Системы отопления:
- монтаж теплых полов в домах, квартирах и офисных помещениях;
- оборудование стояков;
- подводка к отопительным радиаторам.
- Распределительные сети.
- Системы пожаротушения.
- Трубопроводные магистрали сельскохозяйственного значения.
- Системы, транспортирующие сжатый воздух.
Использование ПП изделий для организации отопительной системы
Правила монтажа
Монтаж трубопровода благодаря высокому качеству полипропиленовых труб, а также их небольшому весу не вызывает трудностей даже у начинающих мастеров. Наличие большого количества различных фитингов позволяет без труда смонтировать трубопровод любой сложности и конфигурации.
С помощью крепежных элементов, трубы и трубопроводная арматура надежно фиксируются в самых труднодоступных местах. Для соединения фитингов с трубами используется специальный прибор для диффузионной сварки.
Монтаж полипропиленовых труб
Типы труб
Изделия всегда подбираются под определенные параметры трубопровода или системы. Нет необходимости устанавливать дорогостоящую армированную трубу в водопровод с холодной водой и низким давлением. Здесь вполне подойдет обычная однослойная труба, для производства которой использован только полипропилен.
Технологический процесс изготовления многослойных вариантов является более сложным, что в конечном счете отражается на их цене. Многослойная труба состоит из 3–5 чередующихся слоев полипропилена, армировки (стекловолокно, алюминиевая фольга) и термоклея, предназначенного для их соединения.
Разновидности однослойных изделий
В зависимости от структуры молекул полипропилена изменяются и его физико-механические свойства.
В зависимости от вида используемого полимера полипропиленовые изделия разделяются на несколько групп:
- PPH. Трубы, изготовленные на основе гомополипропилена и способные работать в диапазоне температур от 0 до 100 ºС, обладают хорошей абразивной устойчивостью и высокой сопротивляемостью к химически агрессивным жидкостям. В качестве главного недостатка отмечается плохая устойчивость к низким температурам.
- PPB. Изделия, изготовленные из блок-сополимера полипропилена, которые обладают хорошей гибкостью и устойчивостью к воздействию низких температур. Имеют высокое тепловое расширение.
- PPR. При производстве этих труб используется рэндом-сополимеры, состоящие из молекул этилена и полипропилена. В результате изготовления получаются прочные и универсальные трубы, способные работать в широком температурном диапазоне с сохранением первоначальных линейных размеров. Трубы с маркировкой PPR являются самыми популярными и часто используемыми и в системах водоснабжения и отопления.
- PPS. Особый вид изделий из полифениленсульфида, особое строение молекул которого позволяет добиться наилучших показателей по устойчивости к различным видам нагрузок.
Ведущие производители
Неизменным лидером среди производителей полипропиленовых труб и фитингов уже много лет считается компания Rehau. Разработчики фирмы придумали надежный метод соединения труб с помощью уголков, прочих соединительных элементов.
Однако с тех пор, как появились фитинги rehau, много воды утекло. Рынок буквально заполонили фирмы, предлагающие собственные полипропиленовые новинки. Каждый производитель стремится выделиться своей продукцией, но кому действительно стоит доверять? Здесь обозначим только те бренды, которые отметили как наилучшие сами потребители.
Из полипропилена можно сделать всю отопительную систему, даже в больших домах
Первыми идут немецкие компании. Им идеально удаётся производить высококачественную продукцию, внедряя в свои пластиковые изделия уникальные стойкие свойства полипропилена: Akwatherm, Banninger, Rehau.
Надежные производители полипропиленовых труб, соединительных частей — Чехия WavinEcoplastic, Valtec – итальянские детали.
Популярностью пользуются фитинги Rehau Германия, изделия турецкой компании KALDE, российские РВК. Отзывы о товарах из Китая, Турции, Украины различаются: хвалебные чередуются с отрицательными. Связано такое противостояние с многочисленным подпольным фальсификатом. Износоустойчивые изделия ppr, выпускаемые промышленными заводами, нареканий не получают.
Производители полипропиленовых труб
Полипропиленовые монтажные элементы выпускают различные отечественные и зарубежные компании.
Особой известностью пользуется продукция немецких фирм: Akwatherm, Rehau, Banninger, Wefatherm, которую отличает высочайшее качество и отличный дизайн. Недостаток один – слишком высокая цена.
Не меньшей популярностью пользуются чешские марки FV-Plast, «Экопластик». Пользователи на форумах отличают особую эластичность подобных изделий, что облегчает обработку (например, обрезку) труб этих брендов, а в некоторых случаях даже позволяет скорректировать размер отрезанного участка, растянув его на пару сантиметров.
На российском рынке также широко представлены турецкие производители Vesbo, TEBO, Jakko, Firat, Pilsa, Kalde.
Стоимость турецких труб значительно ниже, чем у аналогов, изготовленных европейскими производителями, тогда как качество достаточно высокое
Среди многочисленных китайских товаров стоит обратить внимания на монтажные элементы Dizayn, Blue Ocean. Они отличаются отличными рабочими характеристиками и бюджетной ценой.
Не стоит обходить стороной и продукцию российских компаний. Изделия фирм «Политек», Heisskraft, РВК, PRO AQUA, Santrade радуют как качеством, так и ценой.
Выбор полипропиленовых труб
Конечно же, выбирая полипропиленовые трубы и комплектующие для отопления из полипропилена к ним, обязательно следует учитывать такие факторы, как система, в которой они будут использоваться, температура транспортируемой жидкости, сложность монтажа.
Есть некоторые особенности, которые непременно следует учитывать:
- для монтажа системы с полипропиленовыми трубами необходим специальный паяльник, которым будут свариваться элементы;
- на рынке существует огромное количество таких компонентов, как фитинги полипропиленовых труб для отопления – муфты, переходники, углы (45 и 90 градусов), тройники. Они являются обязательными элементами системы.
- полипропиленовые трубы и полипропиленовые фитинги для отопления серого и белого цвета используются исключительно для водопроводных и отопительных систем.
Следует отметить, что монтаж любой системы с полипропиленовыми трубами является довольно сложным и требует определенных знаний и навыков. Поэтому лучше всего доверить его специалистам.
https://youtube.com/watch?v=fKf2kG7gHvw
При выборе полипропиленовой трубы следует внимательно ознакомиться с приложенными характеристиками – тогда вы с легкостью определите, насколько труба данного типа вам подходит. Практически все производители в описании товара указывают не только размеры полипропиленовых труб для отопления, но и их целевое назначение.
