Как рассчитать коэффициент разрыхления грунта – Обзор

Таблица разрыхления грунта.

Исходя из строительных норм и правил (СНИП), КРГ (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Категория	Наименование	Плотность, тонн / м3	Коэффициент разрыхления
І	Песок влажный, супесь, суглинок, разрыхленный	1,4–1,7	1,1–1,25
І	Песок рыхлый, сухой	1,2–1,6	1,05–1,15
ІІ	Суглинок, средний -мелкий гравий, легкая глина	1,5–1,8	1,2–1,27
ІІІ	Глина, плотный суглинок	1,6–1,9	1,2–1,35
ІV	Тяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт	1,9–2,0	1,35–1,5

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

Вся необходимая информация представлена далее в статье:

Наименование	Первоначальное увеличение объема после разработки, %	Остаточное разрыхление, %
Глина ломовая	28–32	6–9
Гравийно-галечные	16–20	5–8
Растительный	20–25	3–4
Лесс мягкий	18–24	3–6
Лесс твердый	24–30	4–7
Песок	10–15	2–5
Скальные	45–50	20–30
Солончак, солонец
мягкий	20–26	3–6
твердый	28–32	5–9
Суглинок
легкий, лессовидный	18–24	3–6
тяжелый	24-30	5-8
Супесь	12-17	3-5
Торф	24-30	8-10
Чернозем, каштановый	22-28	5-7

КР по СНИП.

Коэффициент разрыхления грунта по СНИП:

• КР рыхлой супеси, влажного песка или суглинка при плотности 1.5 составляет 1,15 (категория первая).
• КР сухого неуплотненного песка при плотности 1,4 составляет 1,11 (категория первая).
• КР легкой глины или очень мелкого гравия при плотности 1,75 составляет 1,25 (третья вторая).
• КР плотного суглинка или обычной глины при плотности 1,7 составляет 1,25 (категория третья).
• КР сланцев или тяжелой глины при плотности 1,9 составляет 1,35. Плотность оставляем по умолчанию, т/м3.

Рассчитываем самостоятельно.

Допустим, вы хотите разработать участок. Задача — узнать какой объем грунта получится после проведенных подготовительных работ.

Известны следующие данные:

1. ширина котлована — 1,1 м;
2. вид почвы — влажный песок;
3. глубина котлована — 1,4 м.

Вычисляем объем котлована (Xk):

Xk = 41*1,1*1,4 = 64 м3.

Теперь смотрим первоначальное разрыхление (по влажному песку) по таблице и считаем объем, который получим уже после работ:

Xr = 64*1,2 = 77 м3.

Таким образом, 77 кубов — это тот объем пласта, который подлежит вывозу по окончанию работ.

Для чего определяют разрыхления грунта?

Объемы почвы до разработки и после выемки существенно различаются. Именно расчеты позволяют подрядчику понять, какое количество грунта придется вывезти. Для составления сметы этой части работ учитываются: плотность почвы, уровень ее влажности и разрыхление.

В строительстве виды почвы условно делят на два основные вида:

Первый вид — называют скальным. Это преимущественно горные породы (магматические, осадочные и т.д.). Они водоустойчивы, с высокой плотностью. Для их разработки (разделения) применяют специальные технологии взрыва.

Второй вид — породы несцементированные. Они отличаются дисперсностью, проще обрабатываются. Их плотность гораздо ниже, поэтому разработку можно вести ручным способом, с применением специальной техники (бульдозеров, экскаваторов). К несцементированному виду относят пески, суглинки, глину, чернозем, смешанные грунтовые смеси.

При некоторых строительных работах происходит разработка грунта для закладки фундамента.Для планирования работ, связанных с выемкой и вывозом земли, следует учитывать некоторые особенности: разрыхление, влажность, плотность.

Представленная ниже таблица коэффициента разрыхления грунта поможет вам определить увеличение объема почвы при ее выемке из котлована.

• Скальные, каменные, горные и сцементированные породы – разработка возможна лишь с применением дробления или с использованием технологии взрыва.
• Глина, песок, смешанные типы пород – выборка производится вручную или механизировано с помощью бульдозеров, экскаваторов или другой специализированной техники.

Как уплотнить щебень своими руками?

Ручная трамбовка актуальна при выполнении небольших объемов работ, поскольку требует значительных физических усилий. Варианты простейших приспособлений:

• Брус 100х100 мм и длиной, зависящей от роста человека. Оптимальный вариант – длина бруса до груди. Величина сечения может быть увеличена до 150х150 мм. Вверху монтируют ручки из металлического прута или деревянных брусков. Нижний край бруса подбивают оцинкованным листом. Принцип работы очень прост: брус поднимают на максимально возможную высоту и с силой опускают на трамбуемую поверхность. Площадь трамбовки не слишком большая, но этот вариант уплотнения – наиболее экономичный и простой.
• Более эффективный вариант – металлический оголовок, прикрепленный к деревянному брусу, выполняющему роль ручки.
• Наиболее прочной является конструкция, выполненная полностью из металла. Работа с таким инструментом эффективна, но осложняется вибрациями, которые металл, в отличие от древесины, погасить не в состоянии.

Свойства

• Разрыхление – увеличение объема земли при выемке и разработке.
• Влажность – соотношение массы воды, которая содержится в земле, к массе твердых частиц. Определяется в процентах: грунт считается сухим при влажности менее 5%, превышающий отметку 30% – мокрый, в диапазоне от 5 до 30% – нормальная влажность. Чем более влажный состав, тем более трудоемкий процесс его выемки, исключением является глина (чем более сухая – тем сложнее ее разрабатывать, слишком влажная – приобретает вязкость, липкость).
• Плотность – масса 1 м3 грунта в плотном (естественном) состоянии. Самые плотные и тяжелые скальные породы, наиболее легкие – песчаные, супесчаные почвы.
• Сцепление – величина сопротивления к сдвигу, песчаные и супесчаные почвы имеют показатель – 3–50 кПа, глины, суглинки  — 5–200 кПа.

Исходя из строительных норм и правил (СНИП), коэффициент разрыхления грунта (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Категория	Наименование	Плотность, тонн / м3	Коэффициент разрыхления
І	Песок влажный, супесь, суглинок, разрыхленный	1,4–1,7	1,1–1,25
І	Песок рыхлый, сухой	1,2–1,6	1,05–1,15
ІІ	Суглинок, средний -мелкий гравий, легкая глина	1,5–1,8	1,2–1,27
ІІІ	Глина, плотный суглинок	1,6–1,9	1,2–1,35
ІV	Тяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт	1,9–2,0	1,35–1,5

Проанализировав таблицу, можно сказать, что  первоначальный коэффициент разрыхления грунта прямо пропорционален диапазону плотности, проще говоря, чем более плотная и тяжелая почва в природных условиях, тем больший ее объем при разработке.

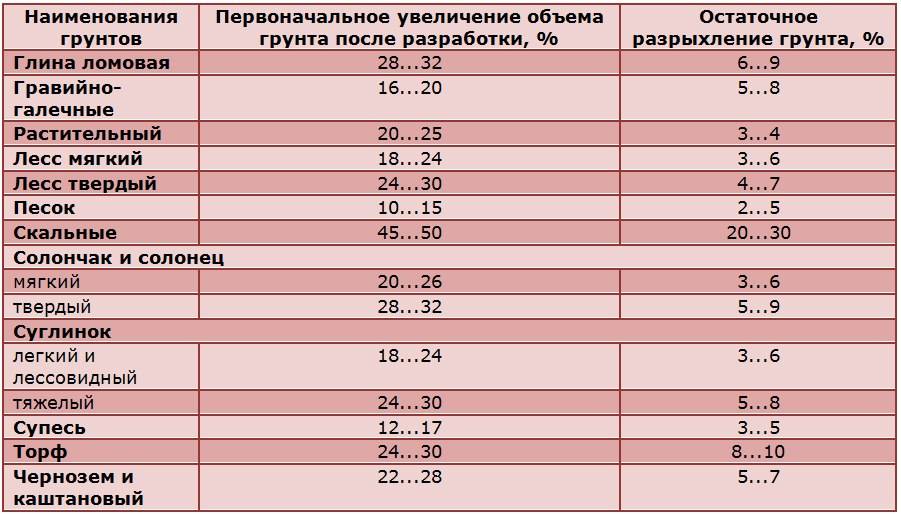

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

Наименование	Первоначальное увеличение объема после разработки, %	Остаточное разрыхление, %
Глина ломовая	28–32	6–9
Гравийно-галечные	16–20	5–8
Растительный	20–25	3–4
Лесс мягкий	18–24	3–6
Лесс твердый	24–30	4–7
Песок	10–15	2–5
Скальные	45–50	20–30
Солончак, солонец
мягкий	20–26	3–6
твердый	28–32	5–9
Суглинок
легкий, лессовидный	18–24	3–6
тяжелый	24-30	5-8
Супесь	12-17	3-5
Торф	24-30	8-10
Чернозем, каштановый	22-28	5-7

Общие сведения

Свойства земли

На сложность работ по разработке и цену земляных работ воздействуют такие свойства земли:

1. Влажность – отношение веса воды, которая содержится в грунте, к массе частиц твердого типа.
2. Сцепление – это сопротивление различным сдвигам.
3. Плотность, а именно масса одного метра кубического земли в естественном виде.
4. Разрыхляемость – способность увеличится в объеме при вынимании и разработке.

Влажность земли – это его мера насыщения посредством воды, которая выражена в процентном соотношении. Нормальный уровень влажности будет лежать в пределах от 5 до 25%, а виды земли, которые имеют влажность больше 30%, можно считать мокрыми. При влажности до 5% землю можно называть сухой. Именно сцепление будет воздействовать на сопротивление земли сдвигу, у песков и супесей данный показатель будет лежать в диапазоне от 3 до 50 кПа, а у глины и суглинков – от 5 до 200 кПа.

Технические параметры разных видов земли приведены в этой таблице.

Название грунта	Категория земли	Плотность грунта, тонн/м3	Коэффициент разрыхления земли
Рыхлый и сухой песок	I	1.2…1.6	1.09…1.15
Ладный песок, разрыхленный суглинок и супесь	I	1.4….1.7	1.1….1.75
Мелкий и средний гравий, суглинок, а также легкая глина	II	1.5…1.8	1.2…1.27
Плотный суглинок и глина	III	1.6…1.9	1.2…1.35
Тяжелая глина, суглинок с щебенкой, сланцы, гравием, а также скальный легкий грунт	IV	1.9….2	1.35….1.5

Как видно по представленной таблице, коэффициент первозданного грунтового разрыхления прямо пропорциональный плотности земли, другими словами, чем тяжелее и плотнее грунт при приодных условиях, то тем больше объема он будет занимать в выбранном состоянии. Такой параметр воздействует на объем вывоза земли после его разработки. Также есть иной показатель, и это конечное грунтовое разрыхление, который показывает, насколько земля поддается осадке при слеживании, контактировании с водой, а еще при трамбовании механизмами. Для частного возведения такой показатель имеет значение, если вы будете заказывать гравий для создания подушки для фундамента и остальных работ, которые связаны с расчетом привозной земли. Еще он важный при складировании и утилизации земли.

Зачем и как считать вес строительного мусора

Снос и демонтаж зданий приводит к образованию большого количества отходов, которые нужно своевременно вывозить. Чтобы распорядиться временем и транспортом самым выгодным способом, необходимо рассчитать объём и массу груза на вывоз. Можно обратиться за расчетами к специалистам, а можно провести их и самостоятельно.

Масса кубометра строительного мусора

Чтобы выяснить массу кубического метра строительного мусора, нужно обратиться к данным по средним значениям плотности, представленным выше. Плотность показывает, какую массу имеет заданный объём нужного материала.

Для строительного мусора «в целом» усредненная плотность равна для смешанных отходов от сноса — 1,6 т/м3, а для отходов ремонта — 0,16 т/м3. То есть один кубометр смешанных отходов от сноса будет иметь массу 1,6 т (1600 кг), а от ремонта — 0, 16т (160 кг).

Масса кубометра других видов отходов также может быть легко вычислена с помощью соответствующих им значений плотности.

К этим же значениям стоит обратиться, если возникает вопрос «как перевести строительный мусор из кубометров в тонны?». Зная плотность и объём определенного вида отходов, можно рассчитать их массу, умножив плотность на объём.

Как посчитать строительный мусор разбираемого здания

Предварительно рассчитать количество строительного мусора при сносе можно по следующей методике:

1. Определить строительный объём здания в «плотном теле», перемножив длину, ширину и высоту дома с учетом фундамента и крыши.
2. Рассчитать реальный объём отходов на вывоз, умножив строительный объём на коэффициент разрыхления, равный 2,0.
3. Рассчитать массу вывозимых отходов, умножив объём здания в «плотном теле» на плотность типа мусора.
4. В зависимости от получившейся массы определить число контейнеров или машин (исходя из их грузоподъёмности), которые понадобятся для вывоза мусора на переработку.

Для вывоза легкого, но объёмного мусора обычно применяются контейнеры, для тяжелого (обломки кирпича и бетона) необходимы большегрузные самосвалы.

О том, как легко можно погрузить строительный мусор в контейнеры и очистить придомовую территорию с помощью небольшого экскаватора, рассказывается в следующем видео.

Расчет количества отходов после сноса зданий — процесс довольно сложный, поэтому логичнее будет препоручить его профессионалам. Но если вы не доверяете компаниям, занимающимся вывозом мусора, всегда можно проверить их расчеты, воспользовавшись данными из этой статьи.

Коэффициент уплотнения щебня. Коэффициент уплотнения гранитного щебня фракций 5-20, 20-40, 40-70.

Коэффициент уплотнения щебня – это безразмерная величина, которая характеризует степень уменьшения наружного объёма материала в результате трамбовки или естественного уплотнения при транспортировке. Данный параметр и порядок его учета при проведении строительных работ регламентируется действующими ГОСТ и СНиП, в частности ГОСТ 8267. Его значение зависит от марки материала и составляет 1,05 – 1,52. Так, например, коэффициент уплотнения щебня гранитного составляет, в среднем, 1,1, у ЩПС – 1,2.

Для чего необходим коэффициент уплотнения

Этот параметр необходим для:

• расчета массы приобретаемого материала;
• определения усадки материала при проведении строительных работ.

Зная, к примеру, коэффициент уплотнения щебня 20-40 можно определить массу материала, умножив имеющийся объём (вагона, кузова грузового автомобиля, тары и т. д.) на насыпную плотность и коэффициент уплотнения.

Также коэффициент уплотнения необходим для подсчета потребного количества материалов для планировки участка. Так, например, при засыпке щебнем 5-20 при толщине слоя 20 см мы получаем:

1*0.2*1600 кг/м3 (плотность щебня)*1,2 = 384 кг на 1 м2 площади, где 1,3 – это коэффициент уплотнения щебня 5-20.

Необходимо помнить, что коэффициент уплотнения зависит от фракции щебня, чем она крупнее, тем он меньше. Так, коэффициент уплотнения щебня фракции 40 70 выше чем у 5 20, что необходимо учитывать при проектировании строительных работ. При расчетах необходимо учесть, что в проекте, как правило, указывается не степень уплотнения, а, т. н. плотность скелета. Это означает, что при расчете необходимо учесть уровень влажности и др. параметры материала.

Способы определения коэффициента уплотнения

Коэффициент уплотнения материала определяется производителем и указывается в паспорте, сопровождающем каждую партию. Часто возникает необходимость и определения коэффициента уплотнения щебня при трамбовке и на строительной площадке. Замер производится с помощью плотномера при условии содержания в материале не более 15% частиц, крупность которых превышает 10 мм. Точность определения составляет 90 – 100% от стандартной плотности по ГОСТу.

Уплотнение материала определяется по показаниям удельного сопротивления при погружении наконечника – обычного или усеченного конуса в зависимости от типа смеси. Показатель определяется по отклонению стрелки индикатора прибора.

Замер производится путем строго вертикального погружения конуса прибора в смесь с необходимым нажимом. Каждая точка замеряется 3-5 раз с расстоянием между местом погружения в 150 мм. Далее из полученных результатов замеров определяется средняя величина. Используя прилагаемый к прибору график и полученные средние данные, определяется коэффициент уплотнения щебня при трамбовке.

Лучшим вариантом является приобретение щебня непосредственно у производителя, минуя посредников. Это выгодно с точки зрения цены, возможностей поставок, качества, а также наличия всей необходимой документации с параметрами щебня на основании данных лабораторных исследований.

kadarspb.ru

Показатели разрыхления грунтов и пород

Наименование грунта	Первоначальное увеличение объема грунта после разработки, %	Остаточное разрыхление грунта, %
1. Глина ломовая	28-32	6-9
2. ”	мягкаяжирная	24-30	4-7
3. ”	сланцевая	28-32	6-9
4. Гравийно-галечные грунты	16-20	5-8
5. Растительныйгрунт	20-25	3-4
6. Лесс мягкий	18-24	3-6
7. ”	твердый	24-30	4-7
8. Мергель	33-37	11-15
9. Опока	33-37	11-15
10. Песок	10-15	2-5
11. Разборно-скальные грунты	30-45	15-20
12. Скальные грунты	45-50	20-30
13. Солончак и солонец мягкие	20-26	3-6
14. Солончак и солонец твердые	28-32	5-9
15. Суглинок легкий и лессовидный	18-24	3-6
16. ”	тяжелый	24-30	5-8
17. Супесь	12-17	3-5
18. Торф	24-30	8-10
19. Чернозем и каштановый грунт	22-28	5-7
20. Шлак	14-18	8-10

Пример.
По обмеру в отвале тяжелого суглинка,
пролежавшего 1 мес без механического
уплотнения, установлен объем 1867 м3.
Согласно таблице, первоначальное
увеличение суглинка принято 27 % (как
среднее между 24 и 30 %). Объем грунта в
состоянии естественной плотности будет
равен 1867 
100/(100 + 27) = 1470 м3.

ПРИЛОЖЕНИЕ
3

Удельная масса

Удельная масса – это физический параметр, благодаря которому удается рассчитать отношение веса изделия к его объему. Очень часто этот параметр путают с плотностью, хотя они совершенно не идентичны. Для плотности характерны совершенно иные показатели.

Удельный вес рассматриваемого материала требуется для расчета требуемого объема щебня в конкретной единице объема.

Представленный параметр измеряется в Н/м3. Зная, удельную масс, удается точно рассчитать массу материала в природном или насыпном состоянии

Эту величину очень важно знать, когда вы собираетесь производить строительство определенной конструкции, ведь плотность всех пространств между зернами в породе может принимать различные значения

Для правильного расчета искомого параметра необходимо знать объем материала и его массу. Когда эти данные вам точно определены, то можно воспользоваться несложной формулой: Y = P/V (в которой Y — искомое число, P – это сила, которую оказывает объект на поверхность грунта, V – объем). Рассматриваемый показатель меняется в зависимости от конкретных внешних факторов:

• место, где происходила добыча гранита, ведь в различной местности материал обладает различной плотностью;
• уровень влажности на местности, где будет происходить добыча и хранение;
• фракции изделия.

Удельный вес для рассматриваемого изделия считается ориентировочной величиной. Как правило, для щебня 20 40 мм она составляет 1,34 Н/м3. Если вы выполняете самостоятельный расчет, то могут возникнуть сомнения, поэтому можете уточнить представленный параметр у поставщика, а также оттыскать нужную информацию в сертификате качества. К сожалению, сегодня отсутствуют сводные данные и таблицы, которые бы содержали все эти параметры. Сделать это нереально, так как тщательно учесть возможные факторы окружающей среды, ведь они имеют изменчивый характер.

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

Находим объем котлована, а, следовательно, и грунта в естественном состоянии:

Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:

где k_р= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м 3 .

Находим конечный объем гравийной подушки после трамбовки:

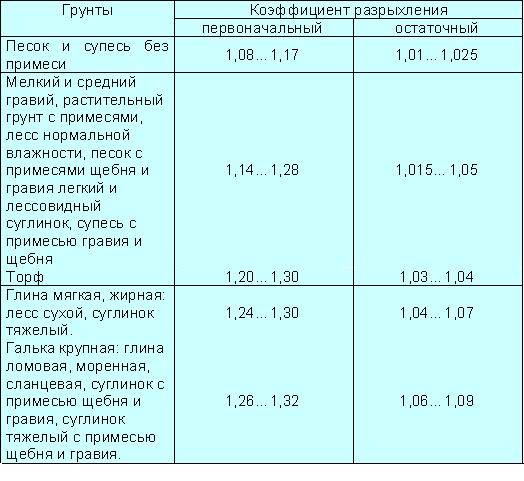

Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления k_р = 20% или 1,2; остаточный коэффициент разрыхления k_ор = 8% или 1,08.

Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м 3 .

Следовательно, объем необходимого для отсыпки гравия составит 13,3м 3 .

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована.

Все грунты с точки зрения строительства можно разделить на две группы:

1. Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
2. Несцементированные — выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

• Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
• Сцепление – сопротивление сдвигу;
• Плотность — то есть масса одного кубического метра грунта в естественном состоянии;
• Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Фракции

Шебень – это крайне востребованный материал. Благодаря ему удается возвести очень прочные и надежные конструкции. Но по своей неопытности многие люди не учитывают при строительстве такой параметр, как коэффиицент уплотнения.

Именно он играет особую роль во время усадки дома. Если процесс измерения этого параметра прошел неверно, то это скажется на долговечности возводимого здания. В результате произойдет усадка и на поверхности дома пойдут трещины.

О том чем отличается щебень от гравия, можно узнать из данной статьи.

Коэффициент уплотнения – это безмерное число, которое указывает на степень снижения внешнего объема сыпучего компонента при его транспортировке или трамбовки. Применяют коэффициент уплотнения к песчано-гравийным смесям, песку и щебню.

Как использовать щебень гост 8267 93 технические характеристики и иные данные которых указаны в данной статье.

Отсев

Отсев – зерна могут принимать размер до 5 мм. Такое изделие активно используется при проведении декоративных отделочных работ, для отсыпки дорожек на даче, спортивных участков.

Мелкая

Мелкая – включает в себя две фракции 5-10 и 10-20. Такой материал пользуется особым спросом в области строительства. Применяют при изготовлении бетона, монтаже мостовых и дорожных полотен.

Сверхкрупная

К сверхкрупному материалу стоит отнести размеры фракции 7-120 и 120 -150 мм. Но, как показывает практика, такой материал очень реко используют в строительстве. Производство такого материала осуществляется толок по индивидуальному заказу с учетом пожеланий заказчика.

Теперь стоит поговорить непосредственно о самом коэффициенте утрамбовки. Согласно ГОСТ 9757-90 для щебня этот показатель может составлять 1,1. Таким образом, при расчете с учетом доставки материала, необходимо определить длину и ширину кузова машины, а затем полученные значения умножить на коэффициент уплотнения.

Вес щебня по фракциям можно увидеть в данной таблице.

Пример расчета эксплуатационной производительности бульдозера и мощности

Исходные данные:

1. Марка бульдозера – ДЗ -28 ;
2. Тип почвы – суглинок;
3. Расстояние срезания грунта – 10 м;
4. Расстояние перемещения – 20 м.

Шаг 1. Определяем длительность одного цикла:

Для удобства заменим буквенные значения показателей на цифровые.

Т=t1+t2+t3+t4

где:

• t1 –продолжительность набора грунта, с;
• t1=l1/v1=3,6*10/3,2=11,25 с.
• 3,6 –коэффициент перевода единиц измерения скоростей (км/ч в м/с);
• l1 – расстояние резания грунта, l1=10 м (по условию);
• v1 –скорость передвижения трактора на пониженной передаче, v1=3,2 км/ч.
• t2 – продолжительность груженого хода бульдозера, с;
• t2=l2/v2=3,6*20/3,8=18,9 с.
• 3,6 –коэффициент перевода единиц измерения скоростей (км/ч в м/с);
• l2 – расстояние перемещения грунта, l2=20 м (по условию);
• v2 –скорость передвижения бульдозера с учетом понижающего коэффициента для груженого трактора, v2=3,8 км/ч.
• t3 – продолжительность холостого хода бульдозера, с;
• t3=(l1+l2)/v3=3,6*(10+20)/5,2=20,8 с.
• v3 –скорость передвижения бульдозера при обратном ходе с учетом понижающего коэффициента пустого трактора, v3=5,2 км/ч.
• t4 – продолжительность времени, дополнительно затраченного на поднимание и опускание отвала, переключение скоростей движения и разворота бульдозера в обратную сторону.

Для данного типа бульдозера и, исходя из условия задания t4=25 с.

Продолжительность одного цикла составляет:

Т=t1+t2+t3+t4=11,25+18,9+20,8+25=76 с.

Шаг 2. Определяем машинную производительность бульдозера:

Машинная производительность бульдозера

Производительность тягача вычисляется по формуле:

Пт=q пр*n*kн:kр,

где:

• qпр- объём перемещаемого грунта, м3;
• qпр=L*H2:2*а=3,93*0,816^2/2*0,7=1,92 м3
• L – длина лопаты бульдозера, L = 3,93 м,
  H – длина отвала лопаты, H=0,816 м,
  а = 0,7 – коэффициент, определяющий соотношение высоты и длины,
  n – число циклов за единицу времени работы (1 час):
• п = 3600/Т=3600 : 76=47,4
• kн=1,1 – коэффициент, зависящий от объема наполнения призмы отвала грунтом,

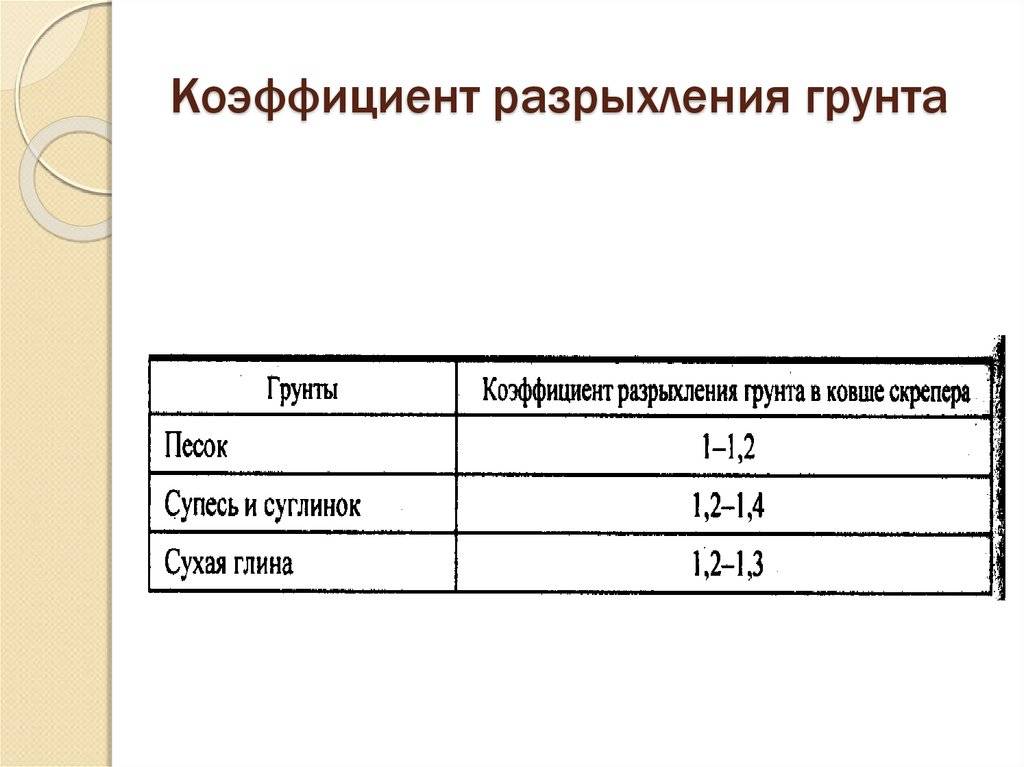

  kр=1,3 – коэффициент, показывающий степень разрыхления грунта,

Пт=qпр*п *kн/kр=1,9*47,4*1,1 : 1,3=76,2 м3/ч

Эксплуатационная производительность трактора определяется как соотношение:

П= Пт*kв= 76,2* 0,8=60,96 м3/ч

где kв– коэффициент, учитывающий рациональное использование рабочего времени, kв=0,8.

Сменная производительность бульдозера считается как:

П=8*Пэ=8*60,96=487,68 м3/ч,

где 8 – часы работы в смену.

Производительность бульдозера

Исходя из представленных формул, очевидно, что производительность бульдозера повышается, если в начальный момент работы отвал заглублен на максимально возможную глубину, а по мере того, как будет накапливаться грунт, глубина уменьшается.

Перед началом работы плотный грунт разрыхляется специальными зубьями, расположенными на задней части бульдозера. Это позволяет увеличить производительность до 30 процентов.

Распиловка грунта выполняется на пониженной передаче под уклон.
Для уменьшения потерь грунта при транспортировке, перемещать его следует на пониженной скорости.
Для сокращения потерь объема перемещаемого грунта, двигают его по одному и тому же следу.

При перемещении грунта на большие расстояния, весь объем делится на порции.
Выбор эффективного способа разгрузки грунта с отвала: в кучу, слоями или сталкиванием в котлован.

Возможно, вам также будет интересна статья про самые большие карьерные самосвалы в мире.

Обратный ход бульдозера к месту набора грунта осуществляется на максимально возможной при данных условиях работы скорости.

Производительность является важнейшей технической характеристикой и определяющим показателем эффективности работы такой строительной машины, как бульдозер (см. Б10М). Величина производительности для машин с цикличным принципом работы зависит прежде всего от длительности цикла.

Ознакомьтесь с рейтингом самых больших и мощных бульдозеров.
