Обратите внимание на 7 нюансов перед выбором СН
Существует несколько технических параметров на которые необходимо обратить внимание в первую очередь:
- номинальную мощность;
- диапазон рабочего напряжения на входе;
- время реакции на колебание напряжения в сети, (измеряется в миллисекундах);
- наличие защиты;
- наличие защиты от повышенной или пониженной частоты на входе;
- шумность;
- наличие защиты от перегрева и короткого замыкания.
Учтите:
- современное оборудование рассчитано на колебание напряжения в большую или меньшую сторону на 10%, т. е. от 200 до 240 вольт;
- мощность бытовых приборов указана в паспорте или непосредственно на оборудовании;
- если стоимость бытовой техники большая стоит задуматься о его покупке;
- двигатели в момент пуска потребляют мощность в несколько раз большую от номинальной.
Что такое байпас и 2 способа его подключения
Байпас — это подача напряжения напрямую. Он так и переводится с английского — обход. Подключение через байпас проводится двумя способами:
- вручную;
- автоматически.
Байпас подключается:
- когда мощность подключаемой нагрузки слишком большая;
- если падение напряжения в сети ниже номинального;
- проводятся профилактические и ремонтные работы регулятора;
- жильцы уехали в отпуск.
Тип стабилизатора
В релейных стабилизаторах нужный вывод обмотки подключается при помощи соответствующего реле. Чем большее количество реле применяется в схеме, тем шире может быть диапазон напряжения стабилизации, меньше шаг переключения и точнее установка выходного напряжения.

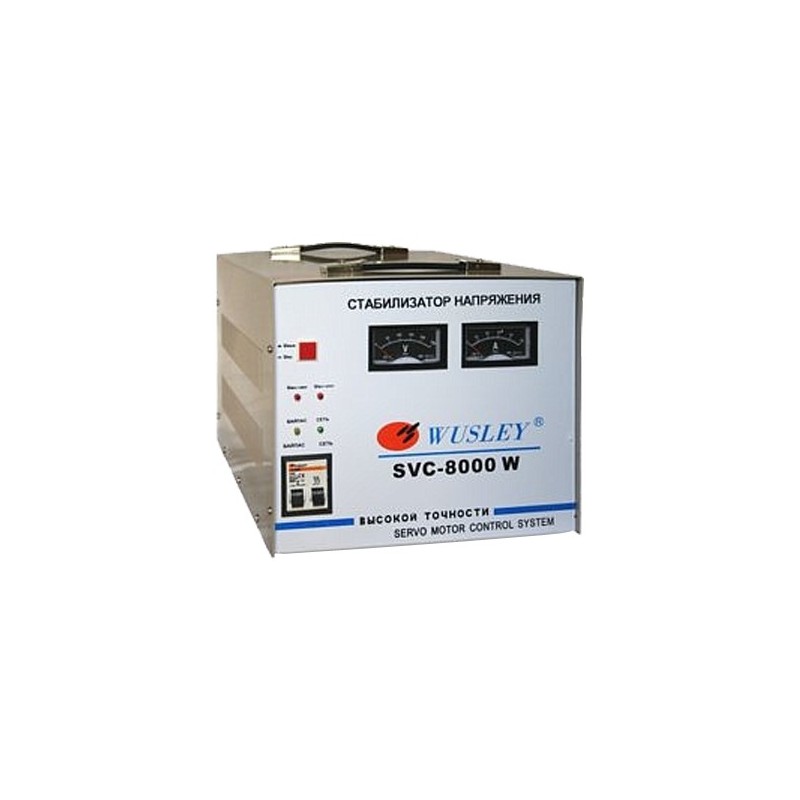

Электромеханические стабилизаторы имеют серводвигатель, который перемещает ползунок по поверхности автотрансформатора. Таким образом, шаг переключения напряжения равен напряжению одного витка обмотки.
Поэтому электромеханические стабилизаторы обладают повышенной точностью, но большей инерционностью по сравнению с релейными.

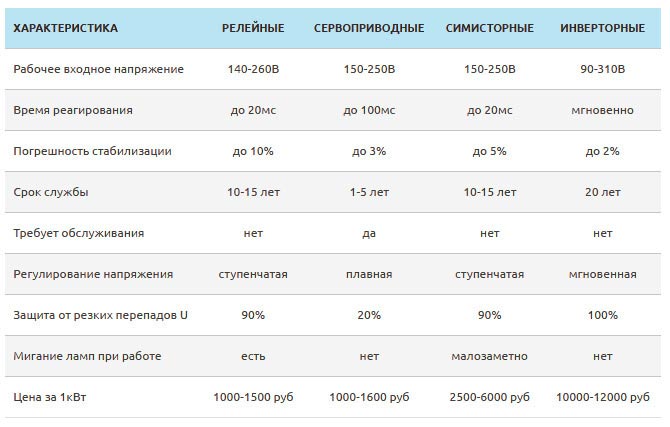

Какой лучше выбрать?

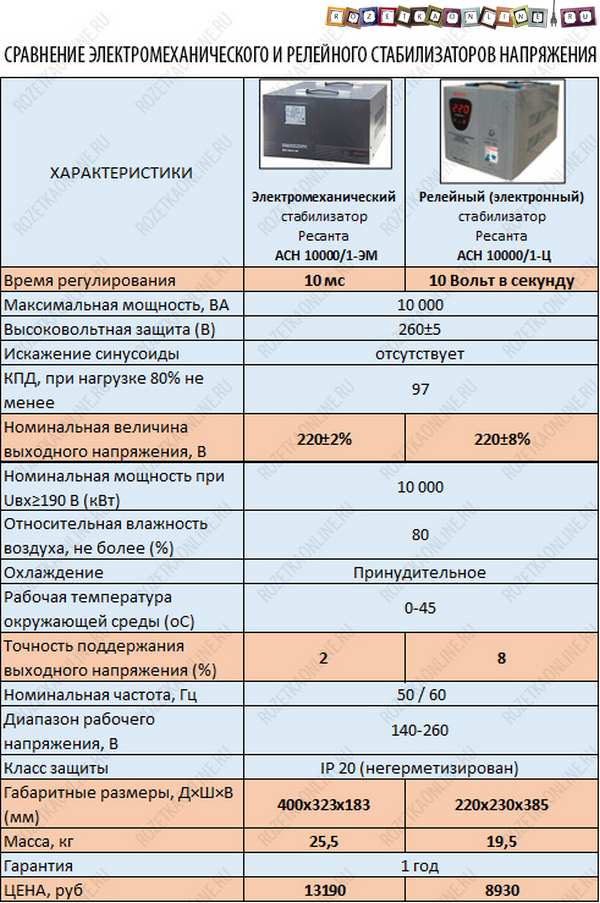

Чтобы решить, какой стабилизатор напряжения лучше релейный или электромеханический следует точно знать параметры сети. Для этого можно использовать тестер и провести ряд измерений. Если напряжение в пределах определённого времени изменяется быстро и часто, а нагрузка такого типа, что это может ей повредить, то лучше выбрать релейный стабилизатор. Тем более что он стоит недорого. Если изменения незначительны, а нагрузке нужна высокая точность, то электромеханический стабилизатор будет лучшим выбором.
Несколько сложнее решить, какой стабилизатор напряжения лучше — релейный или электронный? Принцип действия у них одинаковый, только электронный стоит дороже. Здесь важным могут быть условия эксплуатации и надёжность. Для работы в условиях холода нужно предпочесть электронный стабилизатор, а если электроника оборудования чувствительна к форме напряжения, то лучше отдавать предпочтение инверторным или релейным стабилизаторам.
Источник
Одно и трехфазные
Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.
Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.
Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

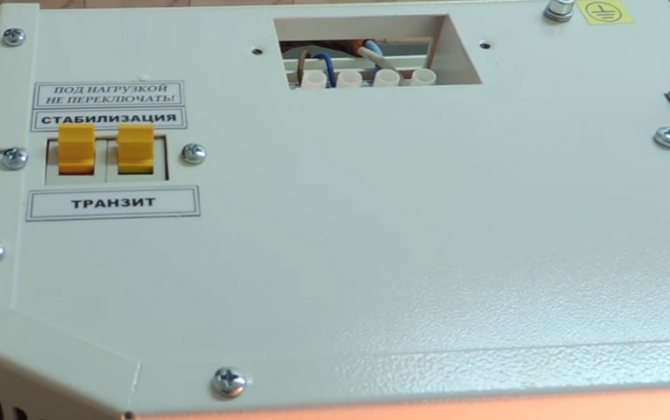

Режим транзит или байпас
При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:
- режим стабилизации напряжения
- режим транзита или «байпас»
Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.
Для чего он может понадобиться:
- чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
- чтобы продлить срок службы устройства

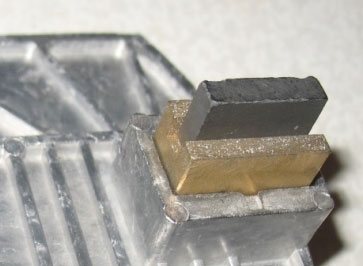

Плюс не изнашиваются внутренние щетки и реле.
Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.
Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.
Ответы на 5 часто задаваемых вопросов
Есть вопросы, которые задают люди, приобретающие стабилизатор напряжения:
- Нужна ли установка вместе с СН реле напряжения? Да, пределы стабилизации ограничены. При выходе значений напряжения за эти пределы, РН отключит электроприборы. Исключение составляют СН со встроенным реле.
- Можно ли подключить стабилизатор до электросчётчика? Нет. При работе прибор расходует электроэнергию, которую необходимо учитывать и оплачивать.
- Будет ли работать вместе со стабилизатором УЗО? Да. СН работает по принципу автотрансформатора и электроприборы, подключённые к нему не изолированы от сети.
- Нужно ли заземлять СН? Да, как любой электроприбор, для безопасности людей его необходимо заземлять.
- Сколько проводов должно быть в кабеле, которым подключается СН 380В? Пять — три фазных (L1, L2, L3), нейтраль (N) и заземление (PE).
Одно и трехфазные
Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.
Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.
Хотя целесообразнее поставить именно три однофазных.
Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.
Режим транзит или байпас
При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:
- режим стабилизации напряжения
- режим транзита или «байпас»
Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.
Для чего он может понадобиться:
- чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
- чтобы продлить срок службы устройства
Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.
Плюс не изнашиваются внутренние щетки и реле.
Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.
Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения
ТОП-3 релейных устройств до 1 кВт
Сюда относятся самые дешевые и простые модели, отличающиеся ремонтопригодностью и надежной работой. Еще одна особенность в том, что при работе издается характерное щелканье.
3No3. Quattro Elementi Stabilia 1000
Устройство итальянского производства, способное справиться с самыми серьезными скачками напряжения в бытовых условиях – от 140 В до 270 В. Есть, конечно, модели с куда более высокой мощностью, но этот прибор все равно очень популярен в России. Как правило, покупают его для компьютерной техники. КПД у модели достаточно высокое – оно достигает 98 процентов. Предусмотрена защита от скачков напряжения, перегревания, поломки из-за короткого замыкания. Модель недорогая, компактная, весит всего 2,7 кг.
Плюсы
- 3-ступенчатая защита;
- отличный КПД;
- невысокая стоимость;
- компактность, небольшой вес.
Минусы
ограничения по мощности.
2No2. Wester STB-1000
Компактное напольное устройство, отличающееся бесшумной работой и простотой эксплуатации. Работает с широким диапазоном напряжения – 140-260 В (устройство имеет погрешность в 8 процентов). Предусмотрена надежная защита бытовой техники от скачков напряжения, перегревания и короткого замыкания. Имеется цифровой дисплей, на котором отображаются все необходимые сведения. Охлаждение воздушное. Допустимо использование прибора при температуре от 0 до +40 градусов. Модель работает бесшумно, обеспечивает хорошую стабилизацию. Но стоит при этом даже дороже, чем лидер этого рейтинга.
Плюсы
- бесшумность;
- отличная стабилизация напряжения;
- защита от короткого замыкания;
- отсутствие нагрева при работе.
Минусы
моргание света и щелканье, когда срабатывает реле.
1No1. РЕСАНТА LUX АСН-1000Н/1-Ц
Лидер нашего рейтинга – популярная модель, отличающаяся хорошей активной мощностью (1 кВт) и предельно простой конструкцией. Этот латвийский стабилизатор работает с напряжением в пределах 140-260 В, предусмотрена защита от помех и перегревания. Погрешность небольшая (тоже 8 процентов), и она не смущает покупателей, которые чаще всего приобретают данный прибор для бытового пользования.
Плюсы
- качественная стабилизация перепадов напряжения;
- высокое качество сборки;
- доступная стоимость;
- наличие 2-х розеток;
- надежность.
Минусы
поначалу может чувствоваться запах пластика.
В каких случаях лучше купить релейный стабилизатор напряжения
Релейный (сервоприводный) стабилизатор наиболее универсальное устройство и именно его покупают чаще всего на дачу или в квартиру. И даже достаточно низкая точность стабилизации, в стандартных бытовых условиях применения, не такая уж критичная характеристика, ведь ГОСТ 32144-2013, который регламентирует качество электроэнергии в наших квартирах и домах, допускает отклонения по напряжению до 10%.
Получается, что у вас вполне официально напряжение в розетке может быть на 10% ниже номинального, например, 198В, при этом погрешность стабилизации релейных моделей на уровне 8% уже не кажутся такой страшной цифрой. Особенно если учесть, что производители электрооборудования придерживаются того же госта при разработки своих устройств и практически любое из них безболезненно выдерживает напряжения на 10% большее или меньшее чем номинальное.
Более подробно о достоинствах электронных моделей и особенностях их работы читайте в нашей статье – «Что такое релейный стабилизатор напряжения»
Отечественные стабилизаторы напряжения
На рынке отечественных электротехнических устройств одним из безусловных лидеров является . В числе её продукции имеются линейки стабилизаторов напряжения. Это сервоприводные New Line, релейные Voltron и тиристорные Classic, а так же Hybrid, в которых используется электромеханический и релейный принцип стабилизации, в зависимости от значения напряжения в сети.
Стабилизаторы рассчитаны на мощность от 500 Вт до 30 кВт и на большой диапазон колебаний сетевого напряжения. Все стабилизаторы «Энергия» имеют электронную систему защиты по всем параметрам, а некоторые устройства оборудованы информационным дисплеем.
С этим читают:
Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора
Выбор аккумулятора для ИБП: характеристики, особенности и виды АКБ
Как выбрать трёхфазный стабилизатор напряжения?
1 комментарий
- Альбина 07.07.2017 в 14:11
Спасибо! Познавательная статья, написанная доходчивым языком без особых премудростей.
Ответить ↓

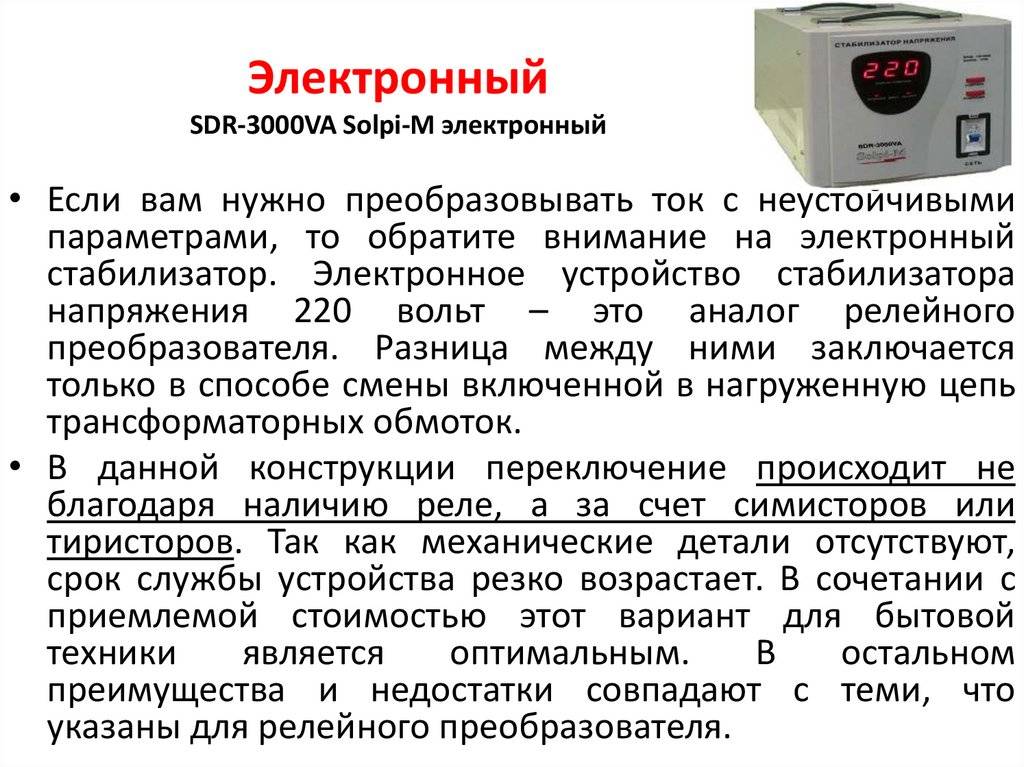

Устройство и принцип действия электронного стабилизатора
Электронный стабилизатор обычно состоит из следующих компонентов:
- измерителей входного и выходного напряжения;
- управляющей микросхемы, которая анализирует данные от измерителей и при необходимости включает процесс преобразования напряжения;
- трансформатора с возможностью переключения обмоток для регулировки напряжения;
- блока электронных ключей (тиристоров или симисторов), который управляет переключением обмоток.
Принцип действия электронного стабилизатора может быть описан следующим образом:
при изменении напряжения в питающей сети фиксируется разница между фактическим и номинальным его значением. Управляющий микропроцессор подает сигнал на включение определенного силового ключа, коммутирующего именно ту секцию обмотки трансформатора, коэффициент трансформации которой обеспечит наиболее приближенное к номиналу значение выходного напряжения.
Таким образом, принцип действия электронных стабилизаторов во многом схож с работой устройств релейного типа. Если в последних коммутация необходимых обмоток автотрансформатора осуществляется при помощи электромеханических реле, то в электронных устройствах вместо них используются отличающиеся гораздо более высоким быстродействием силовые полупроводниковые ключи — тиристоры или симисторы.
Также конструкция электронного стабилизатора предусматривает работу в режиме «байпас» – когда сетевое напряжение находится в пределах нормы, электричество направляется в обход трансформатора и непосредственно подается потребителю.
Таким образом, питание электроприборов через электронный стабилизатор напряжения осуществляется следующим образом:
- Если параметры электротока соответствуют нормативным, он проходит через байпас, не нагружая основные цепи стабилизатора.
- Если происходит падение или возрастание напряжения, измеритель на входе стабилизатора фиксирует это изменение.
- Управляющая микросхема стабилизатора отдает соответствующую команду и срабатывает блок электронных ключей.
- В цепь включаются обмотки трансформатора, которые осуществляют преобразование напряжений до нужного уровня.
В каких случаях лучше купить релейный стабилизатор напряжения
Релейный (сервоприводный) стабилизатор наиболее универсальное устройство и именно его покупают чаще всего на дачу или в квартиру. И даже достаточно низкая точность стабилизации, в стандартных бытовых условиях применения, не такая уж критичная характеристика, ведь ГОСТ 32144-2013, который регламентирует качество электроэнергии в наших квартирах и домах, допускает отклонения по напряжению до 10%.
Получается, что у вас вполне официально напряжение в розетке может быть на 10% ниже номинального, например, 198В, при этом погрешность стабилизации релейных моделей на уровне 8% уже не кажутся такой страшной цифрой. Особенно если учесть, что производители электрооборудования придерживаются того же госта при разработки своих устройств и практически любое из них безболезненно выдерживает напряжения на 10% большее или меньшее чем номинальное.
Более подробно о достоинствах электронных моделей и особенностях их работы читайте в нашей статье – «Что такое релейный стабилизатор напряжения»
Низкая цена.
Возможна только если речь идет о старых, если не сказать старинных устройствах. Современные электромеханические стабилизаторы снабжены сервомоторами и высокотехнологичными механизмами, которые делают его дороже релейного, но дешевле электронного (тиристорного)
В электромеханическом стабилизаторе напряжения в отличие от релейного, например, используются движущиеся детали, которые со временем приходят в негодность (угольные контактные щеточки например) и их нужно менять.
Если вы не электрослесарь, то вам придется заплатить за эту работу, что само по себе уже не очень приятно, наряду с тем, что стабилизатор на время ремонта нужно будет отключать и куда-то отвозить.
Дополнительные функции
При выборе предпочтение следует отдавать моделям с защитой от высокого напряжения, которое может появиться при попадании молнии в провода воздушной линии или перекосе фаз, если одна из них оборвана. Как только напряжение нормализуется, стабилизатор включится. При отсутствии такой функции желательно обзавестись отдельным защитным реле.
В случаях, когда не работает стабилизатор напряжения, а в чём причина, неизвестно, пригодится байпас. Этим переключателем можно напрямую соединить вход с выходом, обеспечив подачу тока в дом даже при полном выходе стабилизатора из строя. Ремонтом или заменой можно будет заняться в удобное время.
Встречаются модели с одним или двумя дисплеями, на которых отображается текущее значение тока нагрузки, информация о величине напряжения на входе и выходе, о нарушениях режима работы устройства. Если надобности в столь подробной информации нет, выбирается модель со светодиодной индикацией. А вот охлаждающий вентилятор будет нелишним.
Установку стабилизатора, конечно, лучше доверить специалистам, которые знают, как стабилизировать напряжение в частном доме. Однако, если имеются знания и навыки работы с электрооборудованием, монтаж и подключение можно сделать своими руками.
Originally posted 2018-07-04 08:32:00.
Выбор производителя и цены
Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.
Советы по выбору стабилизатора
Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер
Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.
Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.
Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.
| Название | Тип | Рабочее входное напряжение | Точность стабилизации | Тип размещения | Цена | Оценка пользователей по 5-балльной шкале | Примечания |
|---|---|---|---|---|---|---|---|
| RUCELF SRWII-12000-L | релейный | 140-260 В | 3,5% | настенный | 270$ | 4,0 | |
| RUCELF SRFII-12000-L | релейный | 140-260 В | 3,5% | напольное | 270$ | 5,0 | |
| Энергия Hybrid СНВТ-10000/1 | гибридный | 144-256 В | 3% | напольное | 300$ | 4,0 | на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Энергия Voltron PCH-15000 | релейный | 100-260 В | 10% | напольное | 300$ | 4,0 | |
| RUCELF SDWII-12000-L | электромеханический | 140-260 В | 1,5% | настенное | 330$ | 4,5 | |
| РЕСАНТА ACH-10000/1-ЭМ | электромеханический | 140-260 В | 2% | напольное | 220$ | 5.0 | |
| РЕСАНТА LUX АСН-10000Н/1-Ц | релейный | 140-260 В | 8% | настенное | 150$ | 4,5 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| РЕСАНТА ACH-10000/1-Ц | релейный | 140-260 В | 8% | напольное | 170$ | 4.0 | синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех |
| Otea Vega 10-15 / 7-20 | электронный | 187-253 В | 0,5% | напольное | 1550$ | 5,0 | |

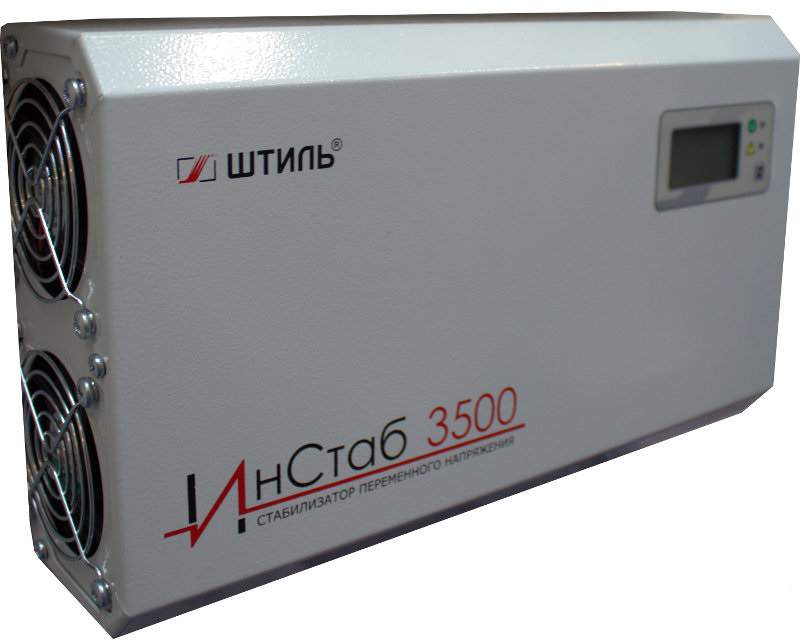

| Штиль R 12000 | электронный | 155-255 В | 5% | напольное | 1030$ | 4,5 | |
| Штиль R 12000C | электронный | 155-255 В | 5% | напольное | 1140$ | 4.5 | |
| Энергия Classic 15000 | электронный | 125-254 В | 5% | настенное | 830$ | 4,5 | |
| Энергия Ultra 15000 | электронный | 138-250 В | 3% | настенное | 950$ | 4,5 | |
| СДП-1/1-10-220-Т | электронный инверторный | 176-276 В | 1% | напольное | 1040$ | 5 | синусоида без искажений |
Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
Релейный стабилизатор
В релейных стабилизаторах, также как и в электромеханических, роль человека передана автоматике. За напряжением на нагрузке следит микроконтроллер, нагрузка подключается к автотрансформатору через одно из схемных реле, а микроконтроллер всегда выбирает для включения то реле, которое обеспечит на выходе наиболее близкое к номинальному значение.

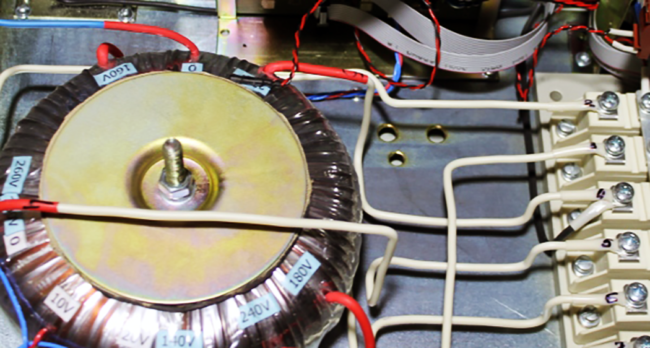

Конструктивно автотрансформатор релейного стабилизатора представляет собой тороидальный сердечник из магнитомягкой стали или пермаллоя, на который намотана обмотка из изолированного медного провода с рядом отводов, выведенных на контакты реле.
Иногда в релейном стабилизаторе вместо автотрансформатора устанавливается трансформатор с первичной обмоткой и вторичной обмоткой с отводами (называемой вольтодобавочной), секции которой подключаются поочередно вплоть до достижения необходимого напряжения на выходе.
Кстати, о напряжении на выходе… Если стабилизатор снабжен вольтметром контроля выходного напряжения, сверьте его показания с показаниями внешнего вольтметра, недобросовестный производитель может включить контрольный вольтметр так, чтобы он неизменно показывал 220 В, в то время как напряжение может отклоняться от номинального. Официальная легенда гласит, что это делается для того, чтобы меньше нервировать конечного потребителя.
Достоинства и недостатки релейного стабилизатора обусловлены его конструктивными особенностями.
Достоинства:
- малые габаритные размеры и вес (автотрансформатор работает в более щадящем тепловом режиме, чем трансформатор с двумя обмотками);
- низкая стоимость, порядка 900-1200 рублей за 1 кВт мощности;
- широкий диапазон изменения входного напряжения, от 100 В до 280 В в некоторых моделях;
- могут защитить от резких перепадов входного напряжения, изменения отрабатываются со скоростью до 250 В/с;
- низкая чувствительность к частоте входного напряжения и его форме;
- широкий диапазон рабочих температур – от -40 до +40 °С;
- допустимая длительная перегрузка до 110%, кратковременно — двукратная.
Недостатки:
- реле – самые ненадежные элементы конструкции, реле с подгоревшими контактами выводят из строя весь стабилизатор и требуют немедленной замены;
- ступенчатая регулировка выхода не обеспечивает постоянство напряжения на нагрузке, обычно оно изменяется от 203 до 237 В, и погрешность доходит до 8%. Особенно сильно это заметно по изменению яркости ламп накаливания;
- при переключении ступеней нагрузка на короткое время (20-30 мс) обесточивается, не все потребители рассчитаны на подобный перерыв, мигают лампочки, цифровая техника может самопроизвольно переключиться в какой-нибудь странный режим;
- при повышении точности стабилизации выходного напряжения (и усложнении конструкции стабилизатора) падает скорость реакции на изменения по входу, и время стабилизации доходит до 150 мс;
- при полном пропадании сети и последующем ее восстановлении, напряжение на выходе появляется с задержкой (где-то через 6 с). Это обусловлено особенностями работы алгоритмов вычисления требуемого режима работы;
- при частом изменении входного напряжения работа стабилизатора сопровождается слышимыми щелчками в результате отпускания одного реле и срабатывании другого (подробнее здесь).
Релейный стабилизатор напряжения
Сегодня невозможно представить квартиру, в которой не было бы бытовой техники. Каждое устройство требует защиты от перепадов напряжения в бытовой сети. Одним из таких приборов защиты является релейный стабилизатор напряжения.
Благодаря такому прибору можно создать комфортные условия работы электрических устройств. Уровень напряжения в номинальном режиме должен составлять 220 В. Релейный вид стабилизатора встречается во многих областях. Это популярный вид защитного прибора, так как имеет простое устройство.
Конструктивные особенности
Перед применением прибора требуется изучить, как он устроен и работает. Релейный стабилизатор включает в себя автотрансформатор и схему электронных элементов, управляющих его действием. В корпусе кроме этого имеется реле. Стабилизатор релейного типа считается повышающим, так как при пониженном напряжении прибор осуществляет повышение напряжения.
Возрастание напряжения будет осуществляться путем подключения дополнительной обмотки. Чаще всего в трансформаторе есть 4 обмотки. При превышении напряжения в сети стабилизатор снижает излишнее напряжение. Схема стабилизатора релейного типа состоит из:
- Повышающий трансформатор.
- Управляющий микроконтроллер.
- Реле.
Это основные элементы релейного стабилизатора. Также устройство может содержать вспомогательные элементы, например, дисплей.
Принцип действия
Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.
Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.
Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.
Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.
Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.
Достоинства
Основными преимуществами релейной модели стабилизатора можно назвать:
- Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
- Большой интервал значений напряжения.
- Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
- Низкий уровень шума.
- Допускается перегрузка до 110%.
Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.
Недостатки
В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.
Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.
Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.

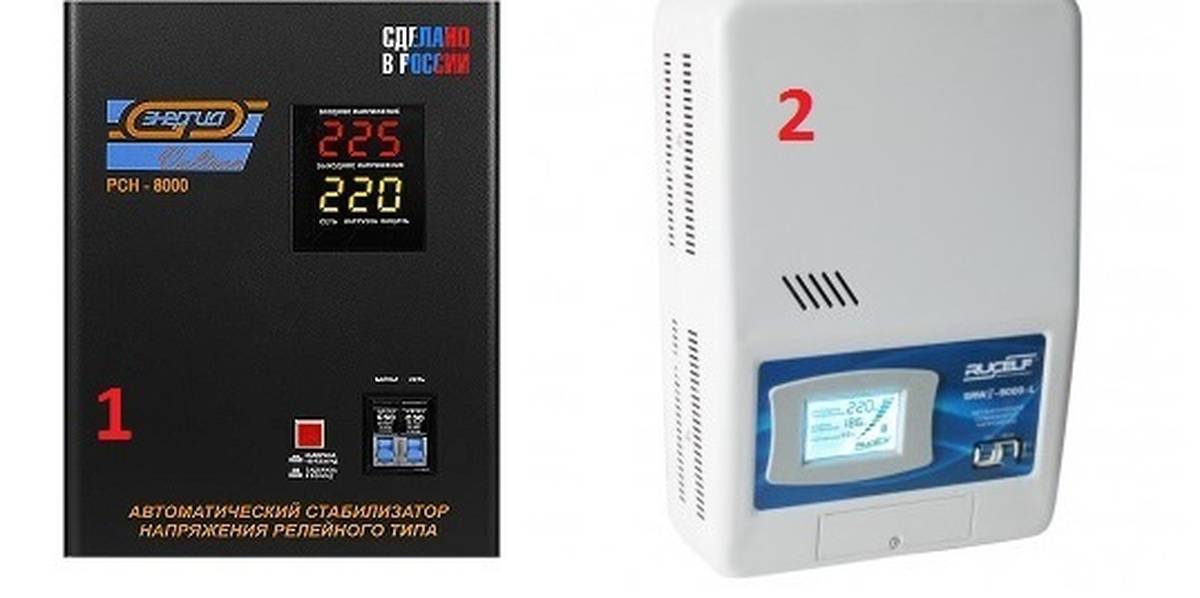

Сравниваем релейные и электромеханические
При сравнении двух типов стабилизаторов сразу бросается в глаза то, что ряд характеристик для них общий.
- Так, стоимость не может служить определяющим фактором при выборе типа, она примерно одинакова, каждый киловатт мощности стабилизатора обойдется в 900-1200 рублей. Стоимость одного киловатта для каждого из типов стабилизаторов вы можете посмотреть в этой таблице.
- Не может явиться определяющим и срок службы – несмотря на заявляемый некоторыми производителями срок службы стабилизаторов до 10-15 лет, вследствие ненадежности релейного блока устройства (а на релюшках всегда экономят!), они могут прослужить не дольше, чем электромеханические – до 1-5 лет, в зависимости от нестабильности сети.
- Общими являются также слабая зависимость функционирования обоих типов стабилизаторов от частоты и формы входного напряжения (автотрансформатор лишь незначительно меняет коэффициент трансформации, за счет нелинейности характеристик материала сердечника).
- В расчет следует принять характер регулирования — ступенчатый с дискретностью порядка 20-25 В у релейного стабилизатора и плавный у электромеханического. С релейным вам придется смириться с тем, что при его работе освещение будет мигать, освещенность будет колебаться в пределах ±26% (такова нестабильность светового потока при изменении напряжения в пределах ±8%), а сложная электронная техника может давать сбои в моменты переключения.
С электромеханическим стабилизатором подобное исключено – напряжение регулируется плавно и устанавливается с более высокой точностью, поскольку выводов от обмотки автотрансформатора в электромеханическом стабилизаторе больше, чем в релейном (по сути, выводом является каждый виток обмотки). Поэтому в электромеханических стабилизаторах ступенчатость изменения выходного напряжения практически неощутима.
- Вдобавок, перемещение щеточного контакта менее шумное, чем одновременное срабатывание (отключение и выключение) двух реле. Но одно НО – устанавливаться оно будет дольше, подобные стабилизаторы инерционнее релейных.
- При рисках очень серьезной просадки входного напряжения оба сравниваемых стабилизатора примерно эквивалентны по возможностям. Так, нижний предел входного напряжения чаще всего составляет 140-150 В, а верхний 250-260 В.
- Оба стабилизатора искрят при работе, что исключает возможность их работы во взрывоопасных (загазованных) помещениях. Их назначение – работа в условиях городской квартиры, частного домовладения, дачи. Работа в одном помещении с газовым оборудованием ЗАПРЕЩЕНА.
По идее, электромеханический стабилизатор требует регулярного обслуживания (чистки, замены щеток), релейный же обслуживания не требует, но может выйти из строя при подгорании контактов одного из реле, при этом выйдет из строя одна ступень регулирования напряжения, что полностью нарушит работу стабилизатора.
Понятное дело, что на практике никто и никогда их не обслуживает. Просто купили, подключили и забыли до тех пор, пока что-нибудь не сломается. Поэтому пунктик с техническим обслуживаем можно вообще не принимать в расчет.
Сущность аппарата
Стабилизаторами напряжения называются устройства (аппараты), способные поддерживать величину напряжения с определенной точностью в постоянном режиме. Для чего нужен такой аппарат? Дело в том, что бытовые приборы гарантированно и стабильно работают при подаче электроэнергии в ограниченном диапазоне напряжения. Например, многие из них отключаются при 180 В, а напряжение выше 240 В способно вывести схему из строя. Еще хуже влияют резкие скачки электросигнала. В то же время электрическая сеть не способна все время удерживать напряжение в нужных пределах. В сети периодически возникают значительные его перепады и резкие скачки. Такие явления особенно характерны для сельской местности, загородных участков и дач.
Для устранения влияния колебания централизованного электропитания на работу бытовой техники устанавливаются стабилизаторы напряжения. Они могут иметь различный принцип действия, но основная их задача – контролировать величину подаваемого напряжения и удерживать его в оптимальном диапазоне, т. е. повышать пониженное и понижать завышенное напряжение до заданных величин. Современные аппараты одновременно способны улучшить качество электросигнала, отсекая искажающие составляющие.
